1 Doświadczenia MPEC KONIN Sp. z o.o. przy montażu zaworów wg procedury wcinki na gorąco Miejskie Przedsiębiorstwo Energetyki Cieplnej Konin Sp. z o.o. Konin, 14 listopad 2013 r.

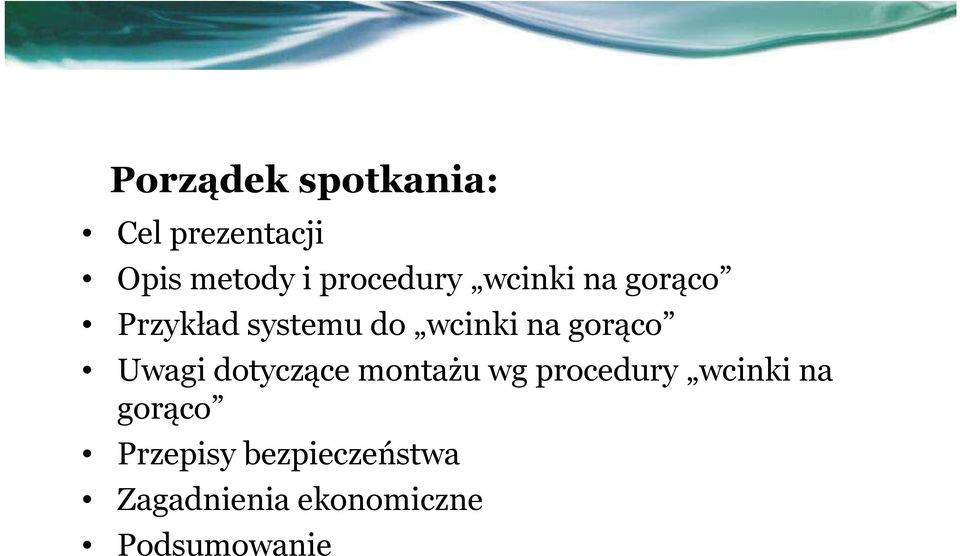

2 Porządek spotkania: Cel prezentacji Opis metody i procedury wcinki na gorąco Przykład systemu do wcinki na gorąco Uwagi dotyczące montażu wg procedury wcinki na gorąco Przepisy bezpieczeństwa Zagadnienia ekonomiczne Podsumowanie

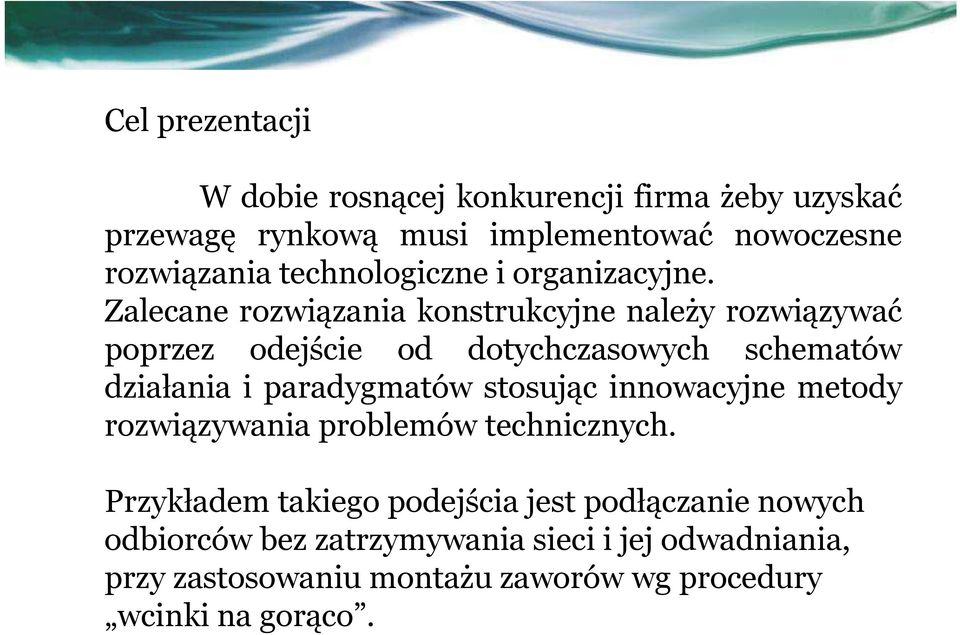

3 Cel prezentacji W dobie rosnącej konkurencji firma żeby uzyskać przewagę rynkową musi implementować nowoczesne rozwiązania technologiczne i organizacyjne. Zalecane rozwiązania konstrukcyjne należy rozwiązywać poprzez odejście od dotychczasowych schematów działania i paradygmatów stosując innowacyjne metody rozwiązywania problemów technicznych. Przykładem takiego podejścia jest podłączanie nowych odbiorców bez zatrzymywania sieci i jej odwadniania, przy zastosowaniu montażu zaworów wg procedury wcinki na gorąco.

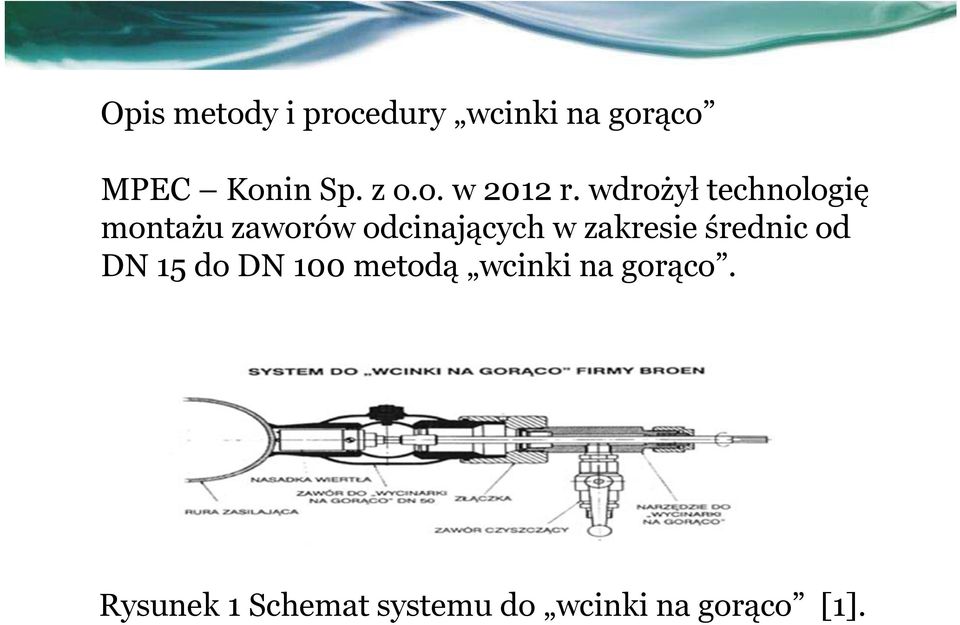

4 Opis metody i procedury wcinki na gorąco MPEC Konin Sp. z o.o. w 2012 r. wdrożył technologię montażu zaworów odcinających w zakresie średnic od DN 15 do DN 100 metodą wcinki na gorąco. Rysunek 1 Schemat systemu do wcinki na gorąco [1].

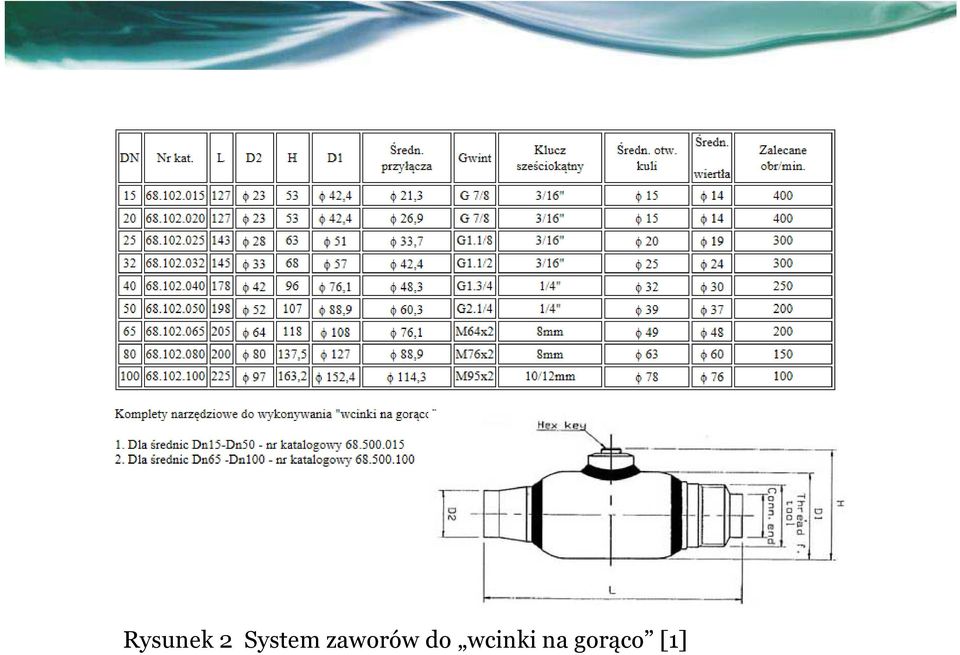

5 Rysunek 2 System zaworów do wcinki na gorąco [1]

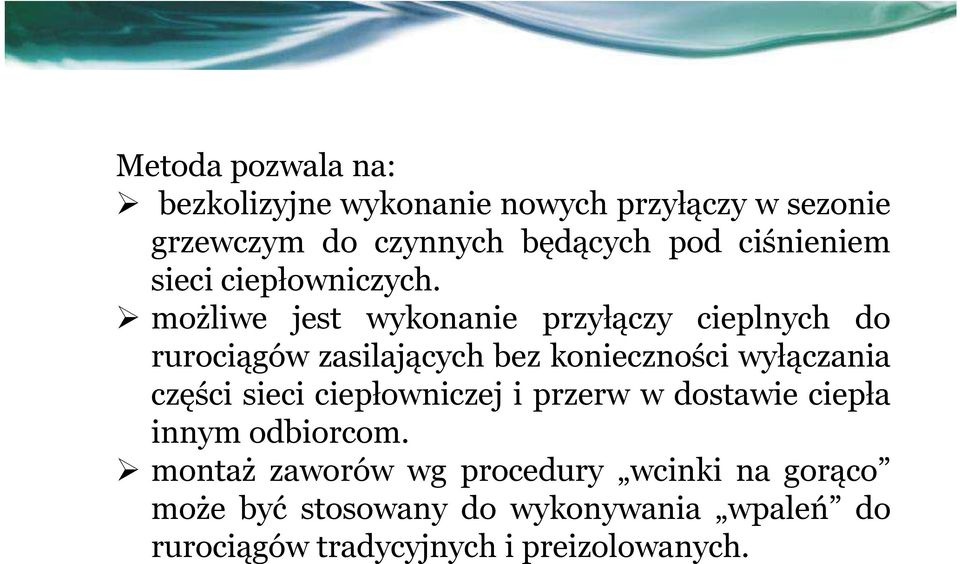

6 Metoda pozwala na: bezkolizyjne wykonanie nowych przyłączy w sezonie grzewczym do czynnych będących pod ciśnieniem sieci ciepłowniczych. możliwe jest wykonanie przyłączy cieplnych do rurociągów zasilających bez konieczności wyłączania części sieci ciepłowniczej i przerw w dostawie ciepła innym odbiorcom. montaż zaworów wg procedury wcinki na gorąco może być stosowany do wykonywania wpaleń do rurociągów tradycyjnych i preizolowanych.

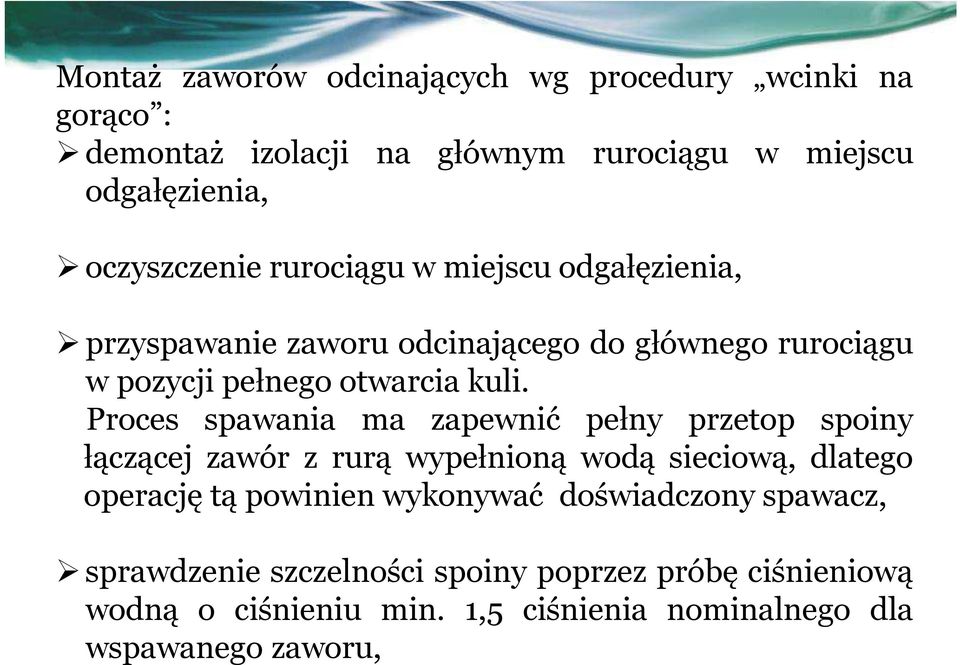

7 Montaż zaworów odcinających wg procedury wcinki na gorąco : demontaż izolacji na głównym rurociągu w miejscu odgałęzienia, oczyszczenie rurociągu w miejscu odgałęzienia, przyspawanie zaworu odcinającego do głównego rurociągu w pozycji pełnego otwarcia kuli. Proces spawania ma zapewnić pełny przetop spoiny łączącej zawór z rurą wypełnioną wodą sieciową, dlatego operację tą powinien wykonywać doświadczony spawacz, sprawdzenie szczelności spoiny poprzez próbę ciśnieniową wodną o ciśnieniu min. 1,5 ciśnienia nominalnego dla wspawanego zaworu,

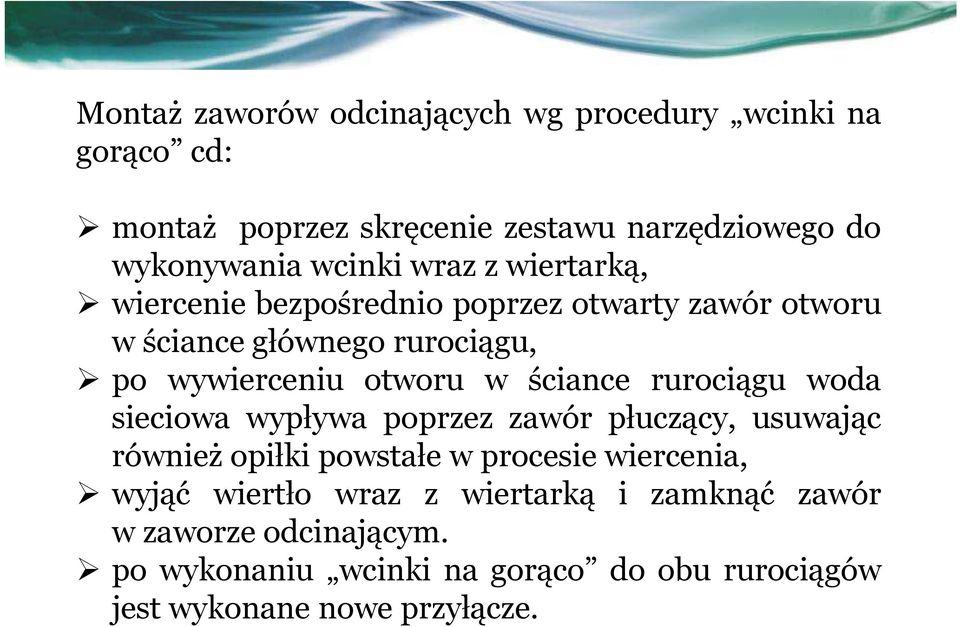

8 Montaż zaworów odcinających wg procedury wcinki na gorąco cd: montaż poprzez skręcenie zestawu narzędziowego do wykonywania wcinki wraz z wiertarką, wiercenie bezpośrednio poprzez otwarty zawór otworu w ściance głównego rurociągu, po wywierceniu otworu w ściance rurociągu woda sieciowa wypływa poprzez zawór płuczący, usuwając również opiłki powstałe w procesie wiercenia, wyjąć wiertło wraz z wiertarką i zamknąć zawór w zaworze odcinającym. po wykonaniu wcinki na gorąco do obu rurociągów jest wykonane nowe przyłącze.

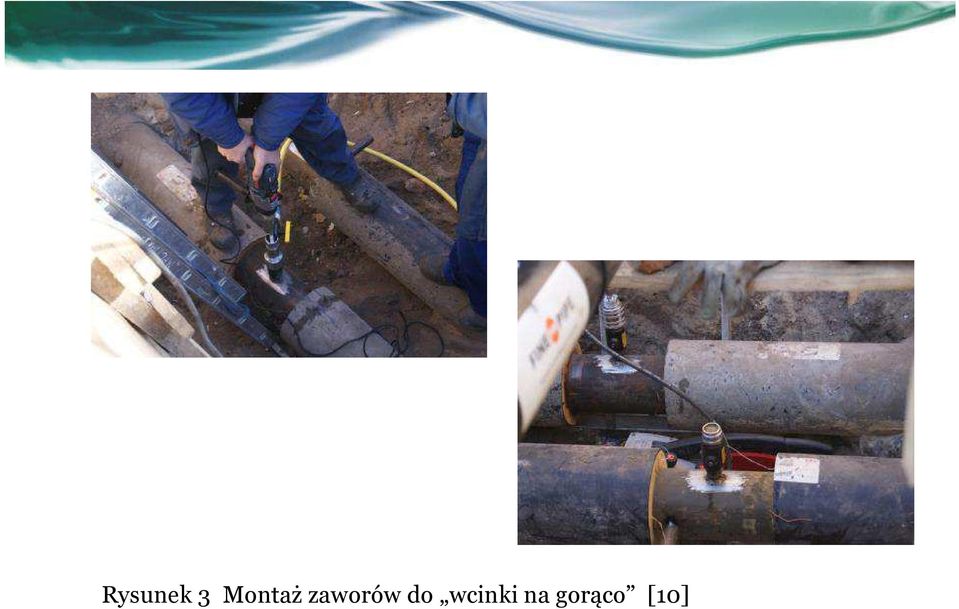

9 Rysunek 3 Montaż zaworów do wcinki na gorąco [10]

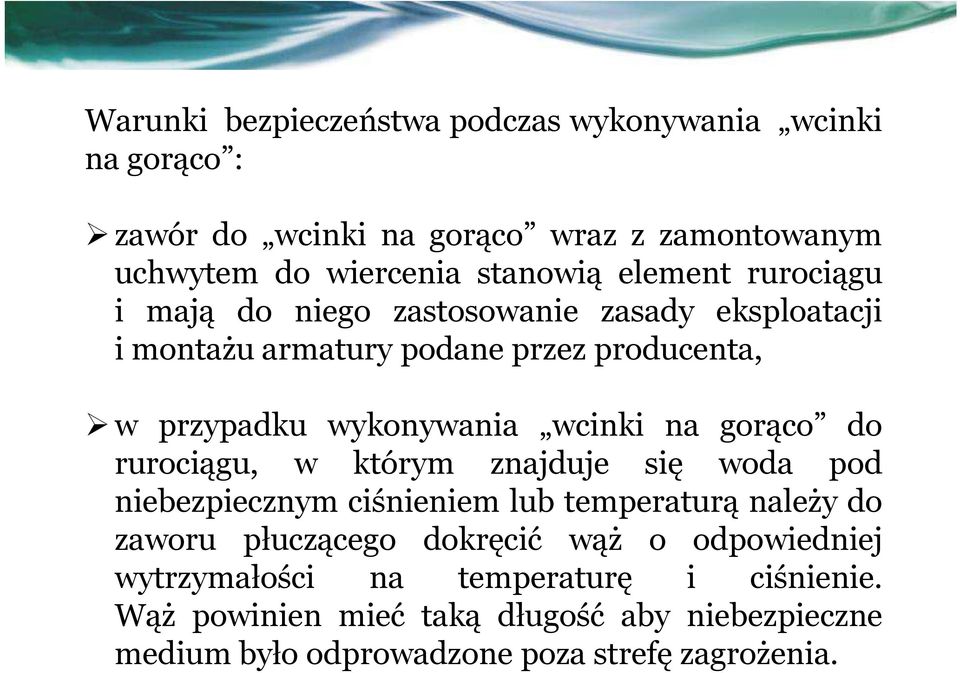

10 Warunki bezpieczeństwa podczas wykonywania wcinki nagorąco : zawór do wcinki na gorąco wraz z zamontowanym uchwytem do wiercenia stanowią element rurociągu i mają do niego zastosowanie zasady eksploatacji i montażu armatury podane przez producenta, w przypadku wykonywania wcinki na gorąco do rurociągu, w którym znajduje się woda pod niebezpiecznym ciśnieniem lub temperaturą należy do zaworu płuczącego dokręcić wąż o odpowiedniej wytrzymałości na temperaturę i ciśnienie. Wąż powinien mieć taką długość aby niebezpieczne medium było odprowadzone poza strefę zagrożenia.

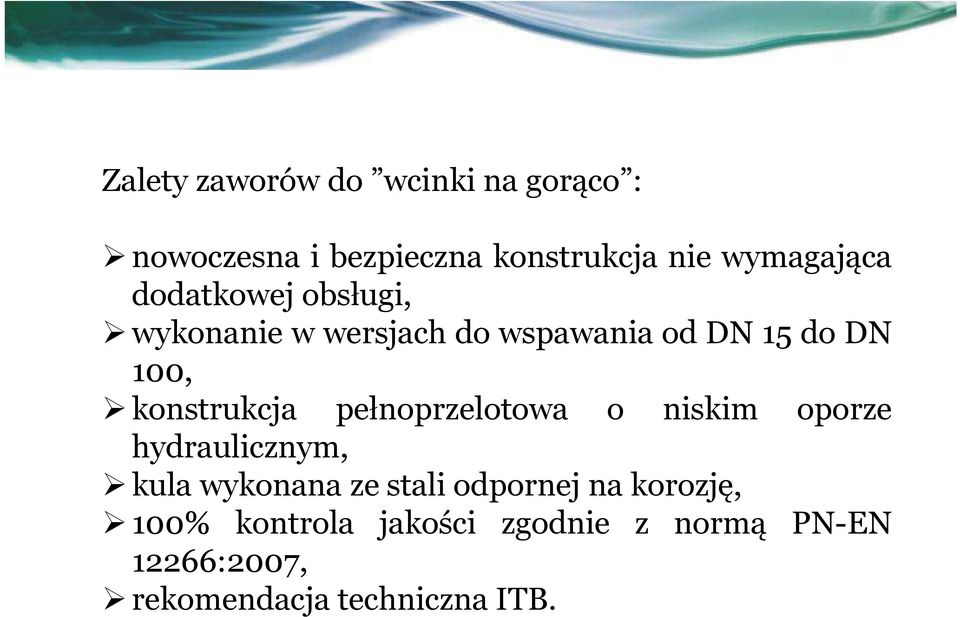

11 Zalety zaworów do wcinki na gorąco : nowoczesna i bezpieczna konstrukcja nie wymagająca dodatkowej obsługi, wykonaniewwersjachdowspawaniaoddn15dodn 100, konstrukcja pełnoprzelotowa o niskim oporze hydraulicznym, kula wykonana ze stali odpornej na korozję, 100% kontrola jakości zgodnie z normą PN-EN 12266:2007, rekomendacja techniczna ITB.

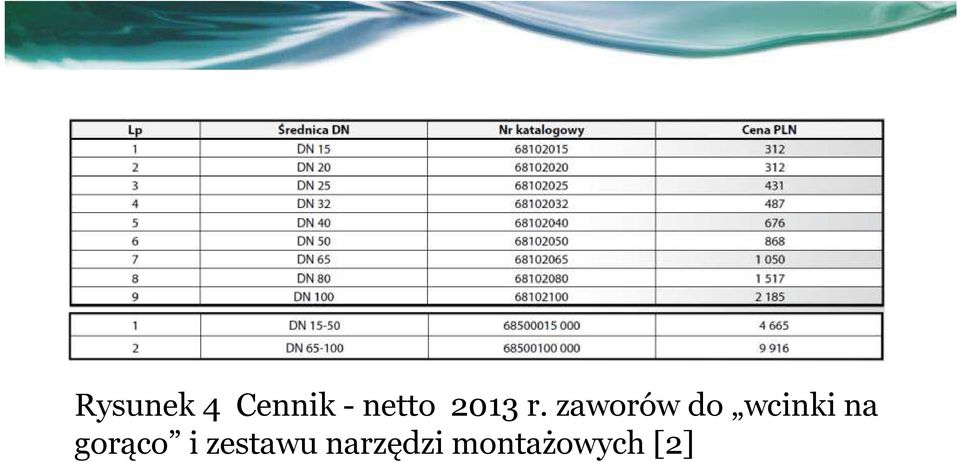

12 Rysunek 4 Cennik -netto 2013 r. zaworów do wcinki na gorąco i zestawu narzędzi montażowych [2]

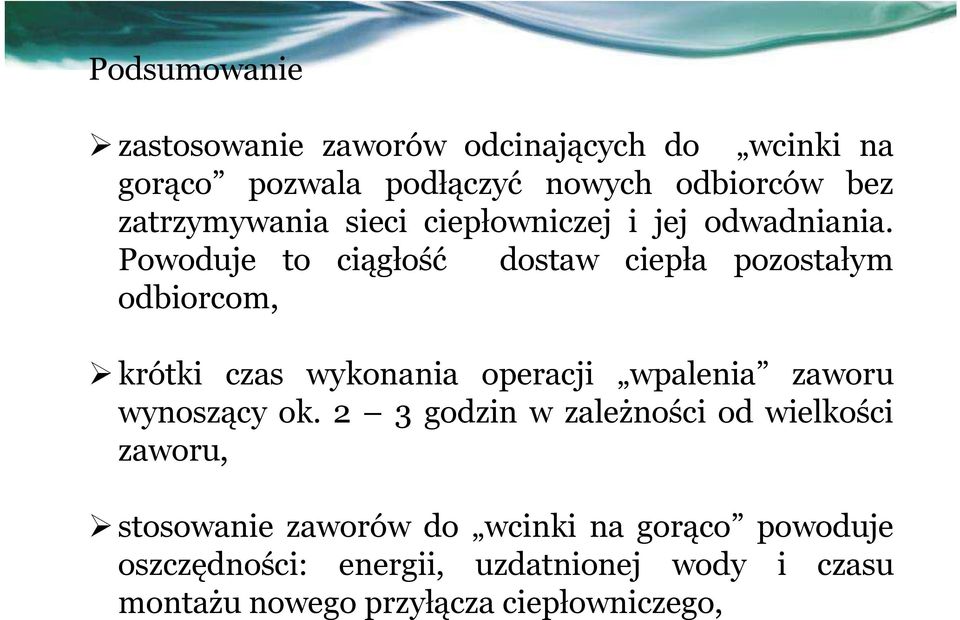

13 Podsumowanie zastosowanie zaworów odcinających do wcinki na gorąco pozwala podłączyć nowych odbiorców bez zatrzymywania sieci ciepłowniczej i jej odwadniania. Powoduje to ciągłość dostaw ciepła pozostałym odbiorcom, krótki czas wykonania operacji wpalenia zaworu wynoszący ok. 2 3 godzin w zależności od wielkości zaworu, stosowanie zaworów do wcinki na gorąco powoduje oszczędności: energii, uzdatnionej wody i czasu montażu nowego przyłącza ciepłowniczego,

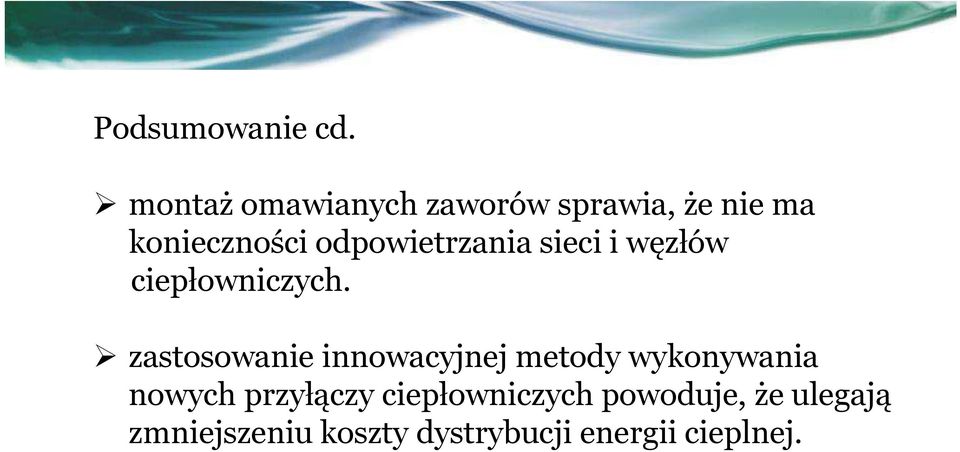

14 Podsumowanie cd. montaż omawianych zaworów sprawia, że nie ma konieczności odpowietrzania sieci i węzłów ciepłowniczych. zastosowanie innowacyjnej metody wykonywania nowych przyłączy ciepłowniczych powoduje, że ulegają zmniejszeniu koszty dystrybucji energii cieplnej.

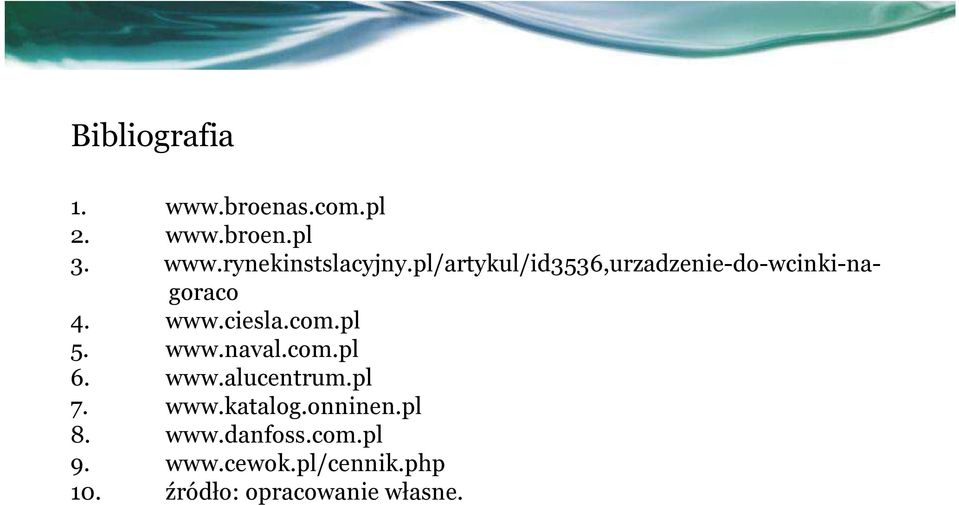

15 Bibliografia źródło: opracowanie własne.

16 Dziękuję za uwagę Miejskie Przedsiębiorstwo Energetyki Cieplnej Konin Sp. z o.o. Konin, 14 listopad 2013 r.
