Kosa spalinowa. modele: BCZ4500CL/DL /DW BCZ5000DL/DW BCZ4500DL/5000CL WYKRYWANIE USTEREK. wydanie 2, styczeñ TABELA WYKRYWANIA USTEREK.

Transkrypt

1 WYKRYWANIE USTEREK 11. TABELA WYKRYWANIA USTEREK. 1. Problemy z uruchomieniem silnika SPRAWD PRAWDOPODOBNA PRZYCZYNA ŒRODKI ZARADCZE zbiornik paliwa niew³aœciwe paliwo wylej stare paliwo i wlej w³aœciwe filtr paliwa zatkany filtr wyczyœæ œruba regulacji gaÿnika Ÿle ustawiona ustaw w³aœciwie iskrê œwiecy œwieca jest zabrudzona/wilgotna wyczyœæ/osusz nieprawid³owa szczelina œwiecy skoryguj ( mm) œwieca zap³onowa od³¹czona pod³¹cz. Silnik uruchamia siê, ale gaœnie/utrudnione ponowne uruchomienie. SPRAWD PRAWDOPODOBNA PRZYCZYNA ŒRODKI ZARADCZE zbiornik paliwa niew³aœciwe lub stare paliwo opró nij zbiornik, wlej w³aœciwe paliwo œruba regulacji gaÿnika Ÿle ustawiona ustaw w³aœciwie t³umik, cylinder utworzy³ siê nagar usuñ nagar (otwory wylotowe) filtr powietrza zatkany kurzem wyczyœæ o ebrowanie cylindra, zabrudzone, zatkane wyczyœæ os³ona wlotu powietrza Jeœli urz¹dzenie z dalszym ci¹gu nie pracuje prawid³owo, zg³oœ siê do swojego dealera/serwisanta ZENOAH. GWARANCJA WARUNKI GWARANCJI ZAWARTE S W DO CZONEJ DO URZ DZENIA KARCIE GWARANCYJNEJ. INSTRUKCJA OBS UGI ORAZ KARTA GWARANCYJNA S INTEGRALNA CZÊŒCI URZ DZENIA. Jeœli chcesz uzyskaæ wiêcej informacji, skontaktuj siê z najbli szym dealerem/serwisantam ZENOAH. INSTRUKCJA OBS UGI Kosa spalinowa modele: BCZ4500CL/DL /DW BCZ5000DL/DW BCZ4500DL/5000CL POSTÊPOWANIE ZE ZU YTYMI MASZYNAMI, OCHRONA ŒRODOWISKA. Je eli któregoœ dnia dojdziecie Pañstwo do wniosku, e Wasza pilarka wymaga wymiany lub nie jest Wam ju potrzebna, pamiêtajcie o ochronie œrodowiska. Niektóre autoryzowane Punkty Serwisowe i punkty sprzeda y przyjmuj¹ stary sprzêt i utylizuj¹ go w sposób bezpieczny dla œrodowiska. W razie jakichkolwiek niejasnoœci lub w¹tpliwoœci zwi¹zanych z obs³ug¹ pilarki nale y zwróciæ siê do autoryzowanego punktu serwisowego lub do sprzedawcy. WYKAZ PUNKTÓW SERWISOWYCH Aktualny wykaz punktów serwisowych Zenoah dostêpny jest na stronie internetowej dystrybutora w Polsce lub u dealerów: ZENOAH CO. 1-9 Minamidai, Kawagoe-city, Saitama, Japan IMPORTER: P.P.H.U. GRASS Marta oziñska s.j. ul. Krakowska Zabierzów k/krakowa tel. (01) fax. (01) info@zenoah.pl wydanie, styczeñ 008

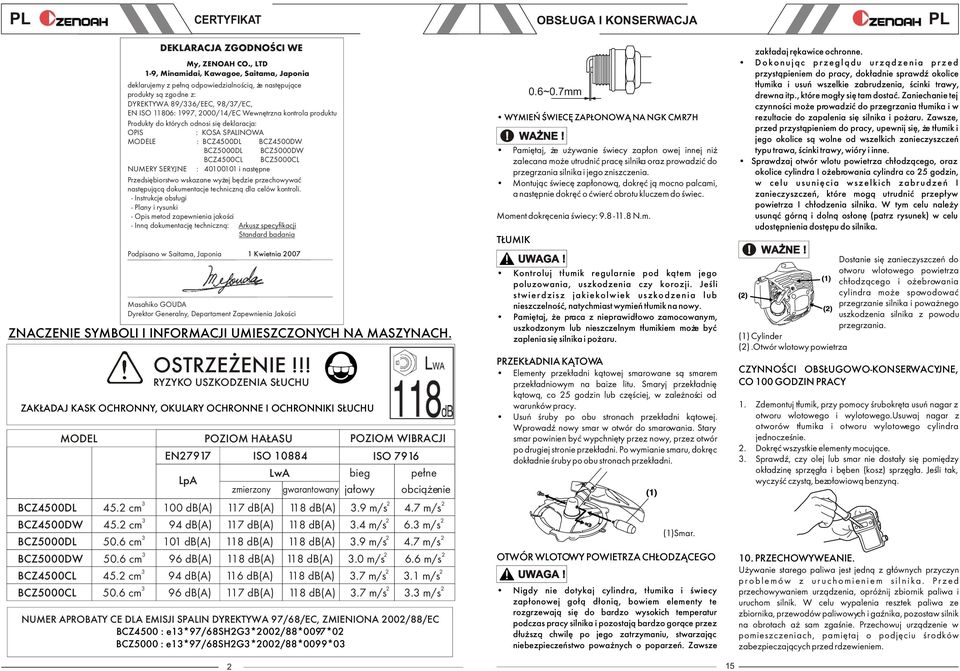

2 CERTYFIKAT OBS UGA I KONSERWACJA DEKLARACJA ZGODNOŒCI WE My, ZENOAH CO., LTD 1-9, Minamidai, Kawagoe, Saitama, Japonia deklarujemy z pe³n¹ odpowiedzialnoœci¹, e nastêpuj¹ce produkty s¹ zgodne z: DYREKTYWA 89/6/EEC, 98/7/EC, EN ISO 11806: 1997, 000/14/EC Wewnêtrzna kontrola produktu Produkty do których odnosi siê deklaracja: OPIS : KOSA SPALINOWA MODELE : BCZ4500DL BCZ4500DW BCZ5000DL BCZ5000DW BCZ4500CL BCZ5000CL NUMERY SERYJNE : i nastêpne Przedsiêbiorstwo wskazane wy ej bêdzie przechowywaæ nastêpuj¹c¹ dokumentacje techniczn¹ dla celów kontroli. - Instrukcje obs³ugi - Plany i rysunki - Opis metod zapewnienia jakoœci - Inn¹ dokumentacjê techniczn¹: Arkusz specyfikacji Standard badania Podpisano w Saitama, Japonia 1 Kwietnia 007 Masahiko GOUDA Dyrektor Generalny, Departament Zapewnienia Jakoœci ZNACZENIE SYMBOLI I INFORMACJI UMIESZCZONYCH NA MASZYNACH. OSTRZE ENIE RYZYKO USZKODZENIA S UCHU ZAK ADAJ KASK OCHRONNY, OKULARY OCHRONNE I OCHRONNIKI S UCHU MODEL EN7917 LpA POZIOM HA ASU zmierzony ISO BCZ4500DL 45. cm 100 db(a) 117 db(a) 118 db(a).9 m/s 4.7 m/s BCZ4500DW 45. cm 94 db(a) 117 db(a) 118 db(a).4 m/s 6. m/s BCZ5000DL 50.6 cm 101 db(a) 118 db(a) 118 db(a).9 m/s 4.7 m/s BCZ5000DW 50.6 cm 96 db(a) 118 db(a) 118 db(a).0 m/s 6.6 m/s BCZ4500CL 45. cm 94 db(a) 116 db(a) 118 db(a).7 m/s.1 m/s BCZ5000CL 50.6 cm 96 db(a) 117 db(a) 118 db(a).7 m/s. m/s NUMER APROBATY CE DLA EMISJI SPALIN DYREKTYWA 97/68/EC, ZMIENIONA 00/88/EC BCZ4500 : e1*97/68shg*00/88*0097*0 BCZ5000 : e1*97/68shg*00/88*0099*0 LwA gwarantowany POZIOM WIBRACJI ISO 7916 bieg pe³ne ja³owy obci¹ enie WYMIEÑ ŒWIECÊ ZAP ONOW NA NGK CMR7H Pamiêtaj, e u ywanie œwiecy zap³on owej innej ni zalecana mo e utrudniæ pracê silnika oraz prowadziæ do przegrzania silnika i jego zniszczenia. Montuj¹c œwiecê zap³onow¹, dokrêæ j¹ mocno palcami, a nastêpnie dokrêæ o æwieræ obrotu kluczem do œwiec. Moment dokrêcenia œwiecy: N.m. T UMIK 0.6~0.7mm Kontroluj t³umik regularnie pod k¹tem jego poluzowania, uszkodzenia czy korozji. Jeœli stwierdzisz jakiekolwiek uszkodzenia lub nieszczelnoœæ, natychmiast wymieñ t³umik na nowy. Pamiêtaj, e praca z nieprawid³owo zamocowanym, uszkodzonym lub nieszczelnym t³umikiem mo e byæ zaplenia siê silnika i po aru. PRZEK ADNIA K TOWA Elementy przek³adni k¹towej smarowane s¹ smarem przek³adniowym na baize litu. Smaryj przek³adniê k¹tow¹, co 5 godzin lub czêœciej, w zale noœci od warunków pracy. Usuñ œruby po obu stronach przek³adni k¹towej. WprowadŸ nowy smar w otwór do smarowania. Stary smar powinien byæ wypchniêty przez nowy, przez otwór po drugiej stronie przek³adni. Po wymianie smaru, dokrêc dok³adnie œruby po obu stronach przek³adni. (1)Smar. OTWÓR WLOTOWY POWIETRZA CH ODZ CEGO Nigdy nie dotykaj cylindra, t³umika i œwiecy zap³onowej go³¹ d³oni¹, bowiem elementy te rozgrzewaj¹ siê do bardzo wysokich temperatur podczas pracy silnika i pozostaj¹ bardzo gor¹ce przez d³u sz¹ chwilê po jego zatrzymaniu, stwarzaj¹c niebezpieczeñstwo powa nych o poparzeñ. Zawsze zak³adaj rêkawice ochronne. Dokonuj¹c przegl¹du urz¹dzenia przed przyst¹pieniem do pracy, dok³adnie sprawdÿ okolice t³umika i usuñ wszelkie zabrudzenia, œcinki trawy, drewna itp., które mog³y siê tam dostaæ. Zaniechanie tej czynnoœci mo e prowadziæ do przegrzania t³umika i w rezultacie do zapalenia siê silnika i po aru. Zawsze, przed przyst¹pieniem do pracy, upewnij siê, e t³umik i jego okolice s¹ wolne od wszelkich zanieczyszczeñ typu trawa, œcinki trawy, wióry i inne. Sprawdzaj otwór wlotu powietrza ch³odz¹cego, oraz okolice cylindra I o ebrowania cylindra co 5 godzin, w celu usuniêcia wszelkich zabrudzeñ I zanieczyszczeñ, które mog¹ utrudniæ przep³yw powietrza I ch³odzenia silnika. W tym celu nale y usun¹æ górn¹ i doln¹ os³onê (patrz rysunek) w celu udostêpnienia dostêpu do silnika. (1) Cylinder ().Otwór wlotowy powietrza Dostanie siê zanieczyszczeñ do otworu wlotowego powietrza ch³odz¹cego i o ebrowania cylindra mo e spowodowaæ przegrzanie silnika i powa nego uszkodzenia silnika z powodu przegrzania. CZYNNOŒCI OBS UGOWO-KONSERWACYJNE, CO 100 GODZIN PRACY 1. Zdemontuj t³umik, przy pomocy œrubokrêta usuñ nagar z otworu wlotowego i wylotowego.usuwaj nagar z otworów t³umika i otworu wylotowego cylindra jednoczeœnie.. Dokrêæ wszystkie elementy mocuj¹ce.. SprawdŸ, czy olej lub smar nie dosta³y siê pomiêdzy ok³adzinê sprzêg³a i bêben (kosz) sprzêg³a. Jeœli tak, wyczyœæ czyst¹, bezo³owiow¹ benzyn¹. 10. PRZECHOWYWEANIE. U ywanie starego paliwa jest jedn¹ z g³ównych przyczyn problemów z uruchomieniem silnika. Przed przechowywaniem urz¹dzenia, opró nij zbiornik paliwa i uruchom silnik. W celu wypalenia resztek paliwa ze zbiornika, przewodów paliwowych i gaÿnika, pozostaw silnik na obrotach a sam zgaœnie. Przechowuj urz¹dzenie w pomieszczeniach, pamiêtaj o podjêciu œrodków zabezpieczaj¹cych przed rdzewieniem. 15

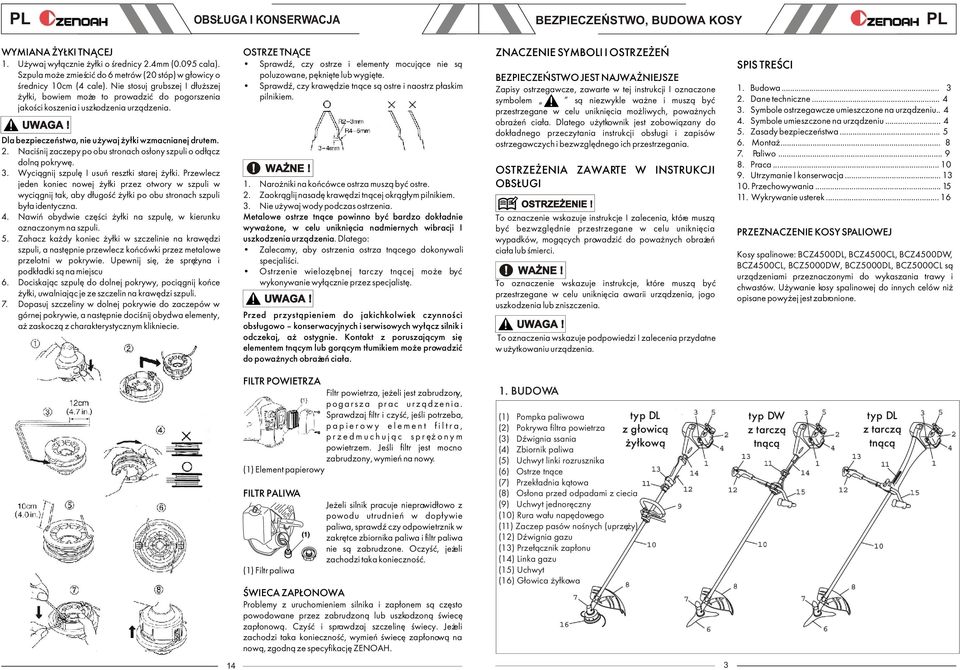

3 OBS UGA I KONSERWACJA BEZPIECZEÑSTWO, BUDOWA KOSY WYMIANA Y KI TN CEJ 1. U ywaj wy³¹cznie y³ki o œrednicy.4mm (0.095 cala). Szpula mo e zmieœciæ do 6 metrów (0 stóp) w g³owicy o œrednicy 10cm (4 cale). Nie stosuj grubszej I d³u szej y³ki, bowiem mo e to prowadziæ do pogorszenia jakoœci koszenia i uszkodzenia urz¹dzenia. Dla bezpieczeñstwa, nie u ywaj y³ki wzmacnianej drutem.. Naciœnij zaczepy po obu stronach os³ony szpuli o od³¹cz doln¹ pokrywê.. Wyci¹gnij szpulê I usuñ resztki starej y³ki. Przewlecz jeden koniec nowej y³ki przez otwory w szpuli w wyci¹gnij tak, aby d³ugoœæ y³ki po obu stronach szpuli by³a identyczna. 4. Nawiñ obydwie czêœci y³ki na szpulê, w kierunku oznaczonym na szpuli. 5. Zahacz ka dy koniec y³ki w szczelinie na krawêdzi szpuli, a nastêpnie przewlecz koñcówki przez metalowe przelotni w pokrywie. Upewnij siê, e sprê yna i podk³adki s¹ na miejscu 6. Dociskaj¹c szpulê do dolnej pokrywy, poci¹gnij koñce y³ki, uwalniaj¹c je ze szczelin na krawêdzi szpuli. 7. Dopasuj szczeliny w dolnej pokrywie do zaczepów w górnej pokrywie, a nastêpnie dociœnij obydwa elementy, a zaskocz¹ z charakterystycznym klikniecie. OSTRZE TN CE SprawdŸ, czy ostrze i elementy mocuj¹ce nie s¹ poluzowane, pêkniête lub wygiête. SprawdŸ, czy krawêdzie tn¹ce s¹ ostre i naostrz p³askim pilnikiem. 1. Naro niki na koñcówce ostrza musz¹ byæ ostre.. Zaokr¹glij nasadê krawêdzi tn¹cej okr¹g³ym pilnikiem.. Nie u ywaj wody podczas ostrzenia. Metalowe ostrze tn¹ce powinno byæ bardzo dok³adnie wywa one, w celu unikniêcia nadmiernych wibracji I uszkodzenia urz¹dzenia. Dlatego: Zalecamy, aby ostrzenia ostrza tn¹cego dokonywali specjaliœci. Ostrzenie wielozêbnej tarczy tn¹cej mo e byæ wykonywanie wy³¹cznie przez specjalistê. Przed przyst¹pieniem do jakichkolwiek czynnoœci obs³ugowo konserwacyjnych i serwisowych wy³¹cz silnik i odczekaj, a ostygnie. Kontakt z poruszaj¹cym siê elementem tn¹cym lub gor¹cym t³umikiem mo e prowadziæ do powa nych obra eñ cia³a. ZNACZENIE SYMBOLI I OSTRZE EÑ BEZPIECZEÑSTWO JEST NAJWA NIEJSZE Zapisy ostrzegawcze, zawarte w tej instrukcji I oznaczone symbolem s¹ niezwykle wa ne i musz¹ byæ przestrzegane w celu unikniêcia mo liwych, powa nych obra eñ cia³a. Dlatego u ytkownik jest zobowi¹zany do dok³adnego przeczytania instrukcji obs³ugi i zapisów ostrzegawczych i bezwzglêdnego ich przestrzegania. OSTRZE ENIA ZAWARTE W INSTRUKCJI OBS UGI OSTRZE ENIE To oznaczenie wskazuje instrukcje I zalecenia, które musz¹ byæ bezwzglêdnie przestrzegane w celu unikniêcia wypadków, mog¹cych prowadziæ do powa nych obra eñ cia³a lub œmierci. To oznaczenie wskazuje instrukcje, które musz¹ byæ przestrzegane w celu unikniêcia awarii urz¹dzenia, jogo uszkodzenia lub zniszczenia. To oznaczenia wskazuje podpowiedzi I zalecenia przydatne w u ytkowaniu urz¹dzenia. SPIS TREŒCI 1. Budowa.... Dane techniczne Symbole ostrzegawcze umieszczone na urz¹dzeniu Symbole umieszczone na urz¹dzeniu Zasady bezpieczeñstwa Monta Paliwo Praca Utrzymanie I konserwacja Przechowywania Wykrywanie usterek PRZEZNACZENIE KOSY SPALIOWEJ Kosy spalinowe: BCZ4500DL, BCZ4500CL, BCZ4500DW, BCZ4500CL, BCZ5000DW, BCZ5000DL, BCZ5000CL s¹ urz¹dzeniami przeznaczonymi do wykaszania trawy i chwastów. U ywanie kosy spalinowej do innych celów ni opisane powy ej jest zabronione. FILTR POWIETRZA Filtr powietrza, je eli jest zabrudzony, pogarsza prac urz¹dzenia. Sprawdzaj filtr i czyœæ, jeœli potrzeba, papierowy element filtra, przedmuchuj¹c sprê onym powietrzem. Jeœli filtr jest mocno zabrudzony, wymieñ na nowy. (1) Element papierowy FILTR PALIWA (1) Filtr paliwa Je eli silnik pracuje nieprawid³owo z powodu utrudnieñ w dop³ywie paliwa, sprawdÿ czy odpowietrznik w zakrêtce zbiornika paliwa i filtr paliwa nie s¹ zabrudzone. Oczyœæ, je eli zachodzi taka koniecznoœæ. ŒWIECA ZAP ONOWA Problemy z uruchomieniem silnika i zap³onem s¹ czêsto powodowane przez zabrudzon¹ lub uszkodzon¹ œwiecê zap³onow¹. Czyœæ i sprawdzaj szczelinê œwiecy. Je eli zachodzi taka koniecznoœæ, wymieñ œwiecê zap³onow¹ na now¹, zgodn¹ ze specyfikacjê ZENOAH. 1. BUDOWA (1) Pompka paliwowa typ DL () Pokrywa filtra powietrza z g³owic¹ () DŸwignia ssania y³kow¹ (4) Zbiornik paliwa (5) Uchwyt linki rozrusznika (6) Ostrze tn¹ce (7) Przek³adnia k¹towa (8) Os³ona przed odpadami z ciecia (9) Uchwyt jednorêczny (10) Rura wa³u napêdowego (11) Zaczep pasów noœnych (uprzê y) (1) DŸwignia gazu (1) Prze³¹cznik zap³onu (14) Linka gazu (15) Uchwyt (16) G³owica y³kowa typ DW z tarcz¹ tn¹c¹ typ DL z tarcz¹ tn¹c¹ 14

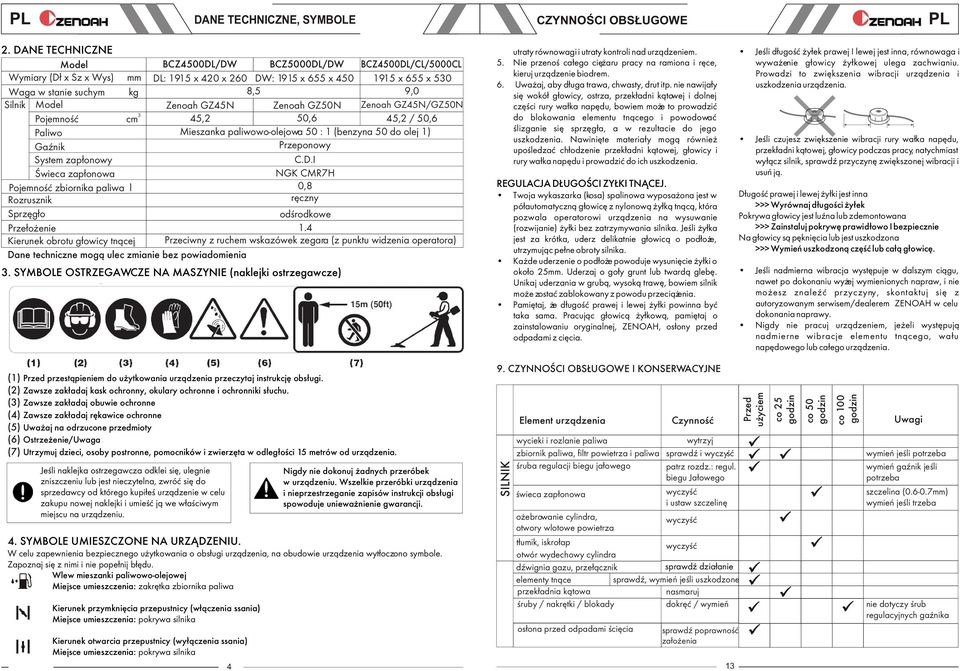

4 DANE TECHNICZNE, SYMBOLE CZYNNOŒCI OBS UGOWE. DANE TECHNICZNE Model BCZ4500DL/DW BCZ5000DL/DW BCZ4500DL/CL/5000CL Wymiary (D³ x Sz x Wys) mm DL: 1915 x 40 x 60 DW: 1915 x 655 x x 655 x 50 Waga w stanie suchym kg 8,5 9,0 Silnik Model Zenoah GZ45N Zenoah GZ50N Zenoah GZ45N/GZ50N Pojemnoœæ cm 45, 50,6 45, / 50,6 Paliwo Mieszanka paliwowo-olejowa 50 : 1 (benzyna 50 do olej 1) GaŸnik Przeponowy System zap³onowy C.D.I Œwieca zap³onowa NGK CMR7H Pojemnoœæ zbiornika paliwa l 0,8 Rozrusznik rêczny Sprzêg³o odœrodkowe Prze³o enie 1.4 Kierunek obrotu g³owicy tn¹cej Przeciwny z ruchem wskazówek zegara (z punktu widzenia operatora) Dane techniczne mog¹ ulec zmianie bez powiadomienia. SYMBOLE OSTRZEGAWCZE NA MASZYNIE (naklejki ostrzegawcze) utraty równowagi i utraty kontroli nad urz¹dzeniem. 5. Nie przenoœ ca³ego ciê aru pracy na ramiona i rêce, kieruj urz¹dzenie biodrem. 6. Uwa aj, aby d³uga trawa, chwasty, drut itp. nie nawija³y siê wokó³ g³owicy, ostrza, przek³adni k¹towej i dolnej czêœci rury wa³ka napêdu, bowiem mo e to prowadziæ do blokowania elementu tn¹cego i powodowaæ œlizganie siê sprzêg³a, a w rezultacie do jego uszkodzenia. Nawiniête materia³y mog¹ równie upoœledzaæ ch³odzenie przek³adni k¹towej, g³owicy i rury wa³ka napêdu i prowadziæ do ich uszkodzenia. REGULACJA D UGOŒCI ZY KI TN CEJ. Twoja wykaszarka (kosa) spalinowa wyposa ona jest w pó³automatyczn¹ g³owicê z nylonow¹ y³k¹ tn¹c¹, która pozwala operatorowi urz¹dzenia na wysuwanie (rozwijanie) y³ki bez zatrzymywania silnika. Jeœli y³ka jest za krótka, uderz delikatnie g³owic¹ o pod³o e, utrzymuj¹c pe³ne obroty silnika. Ka de uderzenie o pod³o e powoduje wysuniêcie y³ki o oko³o 5mm. Uderzaj o go³y grunt lub tward¹ glebê. Unikaj uderzania w grub¹, wysok¹ trawê, bowiem silnik mo e zostaæ zablokowany z powodu przeci¹ enia. Pamiêtaj, e d³ugoœæ prawej i lewej y³ki powinna byæ taka sama. Pracuj¹c g³owic¹ y³kow¹, pamiêtaj o zainstalowaniu oryginalnej, ZENOAH, os³ony przed odpadami z ciêcia. Jeœli d³ugoœæ y³ek prawej I lewej jest inna, równowaga i wywa enie g³owicy y³kowej ulega zachwianiu. Prowadzi to zwiêkszenia wibracji urz¹dzenia i uszkodzenia urz¹dzenia. Jeœli czujesz zwiêkszenie wibracji rury wa³ka napêdu, przek³adni k¹towej, g³owicy podczas pracy, natychmiast wy³¹cz silnik, sprawdÿ przyczynê zwiêkszonej wibracji i usuñ j¹. D³ugoœæ prawej i lewej y³ki jest inna >>> Wyrównaj d³ugoœci y³ek Pokrywa g³owicy jest luÿna lub zdemontowana >>> Zainstaluj pokrywê prawid³owo I bezpiecznie Na g³owicy s¹ pêkniêcia lub jest uszkodzona >>> Wymieñ uszkodzon¹ czêœæ lub ca³¹ g³owicê. Jeœli nadmierna wibracja wystêpuje w dalszym ci¹gu, nawet po dokonaniu wy ej wymienionych napraw, i nie mo esz znaleÿæ przyczyny, skontaktuj siê z autoryzowanym serwisem/dealerem ZENOAH w celu dokonania naprawy. Nigdy nie pracuj urz¹dzeniem, je eli wystêpuj¹ nadmierne wibracje elementu tn¹cego, wa³u napêdowego lub ca³ego urz¹dzenia. (1) Przed przest¹pieniem do u ytkowania urz¹dzenia przeczytaj instrukcjê obs³ugi. () Zawsze zak³adaj kask ochronny, okulary ochronne i ochronniki s³uchu. () Zawsze zak³adaj obuwie ochronne (4) Zawsze zak³adaj rêkawice ochronne (5) Uwa aj na odrzucone przedmioty (6) Ostrze enie/uwaga (7) Utrzymuj dzieci, osoby postronne, pomocników i zwierzêta w odleg³oœci 15 metrów od urz¹dzenia. Jeœli naklejka ostrzegawcza odklei siê, ulegnie zniszczeniu lub jest nieczytelna, zwróæ siê do sprzedawcy od którego kupi³eœ urz¹dzenie w celu zakupu nowej naklejki i umieœæ j¹ we w³aœciwym miejscu na urz¹dzeniu. 4. SYMBOLE UMIESZCZONE NA URZ DZENIU. W celu zapewnienia bezpiecznego u ytkowania o obs³ugi urz¹dzenia, na obudowie urz¹dzenia wyt³oczono symbole. Zapoznaj siê z nimi i nie pope³nij b³êdu. Wlew mieszanki paliwowo-olejowej Miejsce umieszczenia: zakrêtka zbiornika paliwa Kierunek przymkniêcia przepustnicy (w³¹czenia ssania) Miejsce umieszczenia: pokrywa silnika Kierunek otwarcia przepustnicy (wy³¹czenia ssania) Miejsce umieszczenia: pokrywa silnika 4 Nigdy nie dokonuj adnych przeróbek w urz¹dzeniu. Wszelkie przeróbki urz¹dzenia i nieprzestrzeganie zapisów instrukcji obs³ugi spowoduje uniewa nienie gwarancji. 9. CZYNNOŒCI OBS UGOWE I KONSERWACYJNE SILNIK Element urz¹dzenia wycieki i rozlanie paliwa zbiornik paliwa, filtr powietrza i paliwa œruba regulacji biegu ja³owego œwieca zap³onowa o ebrowanie cylindra, otwory wlotowe powietrza os³ona przed odpadami œciêcia Czynnoœæ wytrzyj sprawdÿ i wyczyœæ patrz rozdz.: regul. biegu Ja³owego wyczyœæ i ustaw szczelinê wyczyœæ t³umik, iskro³ap wyczyœæ otwór wydechowy cylindra dÿwignia gazu, prze³¹cznik sprawdÿ dzia³anie elementy tn¹ce sprawdÿ, wymieñ jeœli uszkodzone przek³adnia k¹towa nasmaruj œruby / nakrêtki / blokady dokrêæ / wymieñ sprawdÿ poprawnoœæ za³o enia 1 Przed u yciem co 5 godzin co 50 godzin co 100 godzin Uwagi wymieñ jeœli potrzeba wymieñ gaÿnik jeœli potrzeba szczelina ( mm) wymieñ jeœli trzeba nie dotyczy œrub regulacyjnych gaÿnika

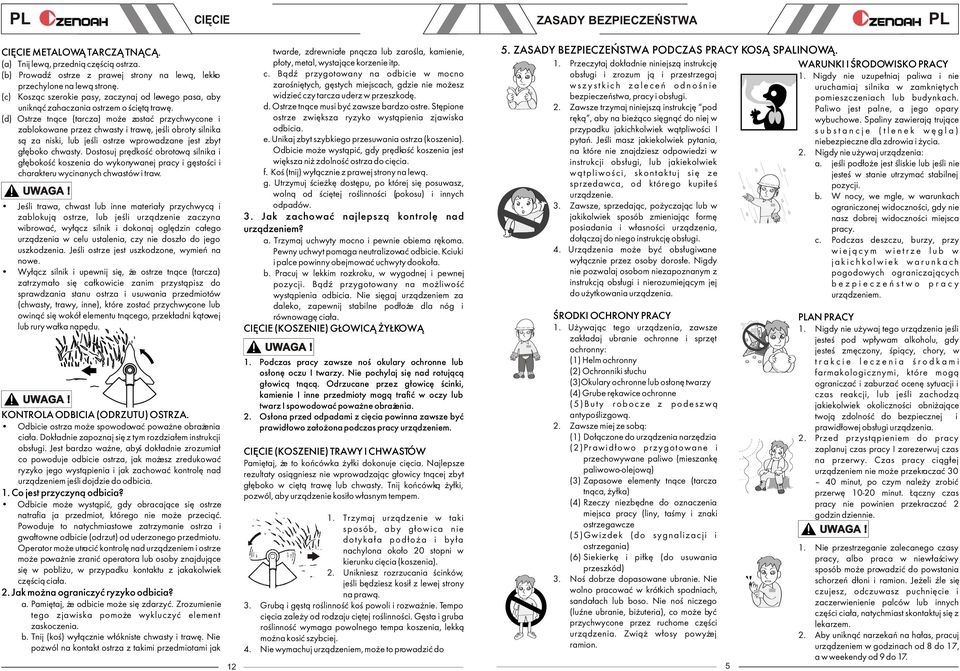

5 CIÊCIE ZASADY BEZPIECZEÑSTWA CIÊCIE METALOW TARCZ TN C. (a) Tnij lew¹, przedni¹ czêœci¹ ostrza. (b) ProwadŸ ostrze z prawej strony na lew¹, lekko przechylone na lew¹ stronê. (c) Kosz¹c szerokie pasy, zaczynaj od lewego pasa, aby unikn¹æ zahaczania ostrzem o œciêt¹ trawê. (d) Ostrze tn¹ce (tarcza) mo e zostaæ przychwycone i zablokowane przez chwasty i trawê, jeœli obroty silnika s¹ za niski, lub jeœli ostrze wprowadzane jest zbyt g³êboko chwasty. Dostosuj prêdkoœæ obrotow¹ silnika i g³êbokoœæ koszenia do wykonywanej pracy i gêstoœci i charakteru wycinanych chwastów i traw. Jeœli trawa, chwast lub inne materia³y przychwyc¹ i zablokuj¹ ostrze, lub jeœli urz¹dzenie zaczyna wibrowaæ, wy³¹cz silnik i dokonaj oglêdzin ca³ego urz¹dzenia w celu ustalenia, czy nie dosz³o do jego uszkodzenia. Jeœli ostrze jest uszkodzone, wymieñ na nowe. Wy³¹cz silnik i upewnij siê, e ostrze tn¹ce (tarcza) zatrzyma³o siê ca³kowicie zanim przyst¹pisz do sprawdzania stanu ostrza i usuwania przedmiotów (chwasty, trawy, inne), które zostaæ przychwycone lub owin¹æ siê wokó³ elementu tn¹cego, przek³adni k¹towej lub rury wa³ka napêdu. KONTROLA ODBICIA (ODRZUTU) OSTRZA. Odbicie ostrza mo e spowodowaæ powa ne obra enia cia³a. Dok³adnie zapoznaj siê z tym rozdzia³em instrukcji obs³ugi. Jest bardzo wa ne, abyœ dok³adnie zrozumia³ co powoduje odbicie ostrza, jak mo esz zredukowaæ ryzyko jego wyst¹pienia i jak zachowaæ kontrolê nad urz¹dzeniem jeœli dojdzie do odbicia. 1. Co jest przyczyn¹ odbicia? Odbicie mo e wyst¹piæ, gdy obracaj¹ce siê ostrze natrafia ja przedmiot, którego nie mo e przeci¹æ. Powoduje to natychmiastowe zatrzymanie ostrza i gwa³towne odbicie (odrzut) od uderzonego przedmiotu. Operator mo e utraciæ kontrolê nad urz¹dzeniem i ostrze mo e powa nie zraniæ operatora lub osoby znajduj¹ce siê w pobli u, w przypadku kontaktu z jakakolwiek czêœci¹ cia³a.. Jak mo na ograniczyæ ryzyko odbicia? a. Pamiêtaj, e odbicie mo e siê zdarzyæ. Zrozumienie tego zjawiska pomo e wykluczyæ element zaskoczenia. b. Tnij (koœ) wy³¹cznie w³ókniste chwasty i trawê. Nie pozwól na kontakt ostrza z takimi przedmiotami jak 1 twarde, zdrewnia³e pn¹cza lub zaroœla, kamienie, p³oty, metal, wystaj¹ce korzenie itp. c. B¹dŸ przygotowany na odbicie w mocno zaroœniêtych, gêstych miejscach, gdzie nie mo esz widzieæ czy tarcza uderz w przeszkodê. d. Ostrze tn¹ce musi byæ zawsze bardzo ostre. Stêpione ostrze zwiêksza ryzyko wyst¹pienia zjawiska odbicia. e. Unikaj zbyt szybkiego przesuwania ostrza (koszenia). Odbicie mo e wyst¹piæ, gdy prêdkoœæ koszenia jest wiêksza ni zdolnoœæ ostrza do ciêcia. f. Koœ (tnij) wy³¹cznie z prawej strony na lew¹. g. Utrzymuj œcie kê dostêpu, po której siê posuwasz, woln¹ od œciêtej roœlinnoœci (pokosu) i innych odpadów.. Jak zachowaæ najlepsz¹ kontrolê nad urz¹dzeniem? a. Trzymaj uchwyty mocno i pewnie obiema rêkoma. Pewny uchwyt pomaga neutralizowaæ odbicie. Kciuki i palce powinny obejmowaæ uchwyty dooko³a. b. Pracuj w lekkim rozkroku, w wygodnej i pewnej pozycji. B¹dŸ przygotowany na mo liwoœæ wyst¹pienia odbicia. Nie siêgaj urz¹dzeniem za daleko, zapewnij stabilne pod³o e dla nóg i równowagê cia³a. CIÊCIE (KOSZENIE) G OWIC Y KOW 1. Podczas pracy zawsze noœ okulary ochronne lub os³onê oczu I twarzy. Nie pochylaj siê nad rotuj¹c¹ g³owic¹ tn¹c¹. Odrzucane przez g³owicê œcinki, kamienie I inne przedmioty mog¹ trafiæ w oczy lub twarz I spowodowaæ powa ne obra enia.. Os³ona przed odpadami z ciêcia powinna zawsze byæ prawid³owo za³o ona podczas pracy urz¹dzeniem. CIÊCIE (KOSZENIE) TRAWY I CHWASTÓW Pamiêtaj, e to koñcówka y³ki dokonuje ciêcia. Najlepsze rezultaty osi¹gniesz nie wprowadzaj¹c g³owicy tn¹cej zbyt g³êboko w ciêt¹ trawê lub chwasty. Tnij koñcówk¹ y³ki, pozwól, aby urz¹dzenie kosi³o w³asnym tempem. 1. Trzymaj urz¹dzenie w taki sposób, aby g³owica nie dotyka³a pod³o a i by³a nachylona oko³o 0 stopni w kierunku ciêcia (koszenia).. Unikniesz rozrzucania œcinków, jeœli bêdziesz kosi³ z lewej strony na praw¹.. Grub¹ i gêst¹ roœlinnoœæ koœ powoli i rozwa nie. Tempo ciêcia zale y od rodzaju ciêtej roœlinnoœci. Gêsta i gruba roœlinnoœæ wymaga powolnego tempa koszenia, lekk¹ mo na kosiæ szybciej. 4. Nie wymachuj urz¹dzeniem, mo e to prowadziæ do 5. ZASADY BEZPIECZEÑSTWA PODCZAS PRACY KOS SPALINOW. 1. Przeczytaj dok³adnie niniejsz¹ instrukcjê obs³ugi i zrozum j¹ i przestrzegaj wszystkich zaleceñ odnoœnie bezpieczeñstwa, pracy i obs³ugi. WARUNKI I ŒRODOWISKO PRACY 1. Nigdy nie uzupe³niaj paliwa i nie uruchamiaj silnika w zamkniêtych pomieszczeniach lub budynkach.. Zawsze trzymaj niniejsz¹ instrukcjê pod rêk¹, aby na bie ¹co siêgn¹æ do niej w przypadku jakichkolwiek w¹tpliwoœci I pytañ. Jeœli masz jakiekolwiek pytania, Paliwo jest palne, a jego opary wybuchowe. Spaliny zawieraj¹ truj¹ce substancje (tlenek wêgla) niebezpieczne dla zdrowia i ycia. na które nie znajdziesz odpowiedzi w instrukcji obs³ugi, lub jakiekolwiek w¹tpliwoœci, skontaktuj siê ze sprzedawca, od którego kupi³eœ urz¹dzenie.. Zawsze, sprzedaj¹c, po yczaj¹c lub w jakikolwiek sposób zmieniaj¹c formê posiadania i w³asnoœci urz¹dzenia, do³¹czaj do niego instrukcjê obs³ugi. 4. Urz¹dzenia mo e byæ obs³ugiwane wy³¹cznie przez osoby doros³e. Nigdy nie pozwalaj osobom niezapoznanym z instrukcj¹ obs³ugi i nierozumiej¹cym jej do u ytkowania urz¹dzenia.. Nigdy nie u ywaj urz¹dzenia: a. jeœli pod³o e jest œliskie lub jeœli nie jesteœ w stanie utrzymaæ stabilnej pozycji. b. W nocy, we mgle, w warunkach ograniczonej widocznoœci, gdy nie nasz dobrej widocznoœci miejsca pracy. c. Podczas deszczu, burzy, przy wiej¹cym wietrze lub w jakichkolwiek warunkach pogodowych ograniczaj¹cych bezpieczeñstwo pracy urz¹dzeniem. ŒRODKI OCHRONY PRACY 1. U ywaj¹c tego urz¹dzenia, zawsze zak³adaj ubranie ochronne i sprzêt ochronny: (1) Helm ochronny () Ochronniki s³uchu ()Okulary ochronne lub os³onê twarzy (4) Grube rêkawice ochronne (5)Buty robocze z podeszw¹ antypoœlizgow¹.. Zawsze miej ze sob¹: (1) Do³¹czone do urz¹dzenia narzêdzia ()Prawid³owo przygotowane i przechowywane paliwo (mieszankê paliwowo-olejow¹) () Zapasowe elementy tn¹ce (tarcza tn¹ca, y³ka) (4) Rzeczy niezbêdne do oznaczenia miejsca pracy (liny, taœmy i znaki ostrzegawcze (5)Gwizdek (do sygnalizacji i ostrzegania) (6) Siekierkê i pi³kê (do usuwania przeszkód). Noœ dobrze dopasowane ubranie. Nie wolno pracowaæ w krótkich spodniach, sanda³ach lub boso. Nie noœ niczego (luÿne ubranie, bi uteria), co mo e byæ przychwycone przez ruchome czêœci urz¹dzenia. Zwi¹ w³osy powy ej ramion. 5 AN PRACY 1. Nigdy nie u ywaj tego urz¹dzenia jeœli jesteœ pod wp³ywam alkoholu, gdy jesteœ zmêczony, œpi¹cy, chory, w trakcie leczenia œrodkami farmakologicznymi, które mog¹ ograniczaæ i zaburzaæ ocenê sytuacji i czas reakcji, lub jeœli zachodz¹ jakiekolwiek okolicznoœci obni aj¹ce twoj¹ zdolnoœæ do bezpiecznej i prawid³owej obs³ugi urz¹dzenia.. Przed przyst¹pieniem do pracy zaplanuj czas pracy I zarezerwuj czas na przerwy. Czas pracy ci¹g³ej urz¹dzeniem nie mo e przekraczaæ 0 40 minut, po czym nale y zrobiæ przerwê 10-0 minut. ¹czny czas pracy nie powinien przekraczaæ godzin dziennie. 1. Nie przestrzeganie zalecanego czasy pracy, albo praca w niew³aœciwy sposób mo e prowadziæ do powstania schorzeñ d³oni i ramion. Je eli Ÿle siê czujesz, odczuwasz puchniêcie i zaczerwienienie palców lub innych czêœci cia³a, natychmiast skontaktuj siê z lekarzem.. Aby unikn¹æ narzekañ na ha³as, pracuj urz¹dzeniem w godzinach od 8 do 17, a w weekendy od 9 do 17.

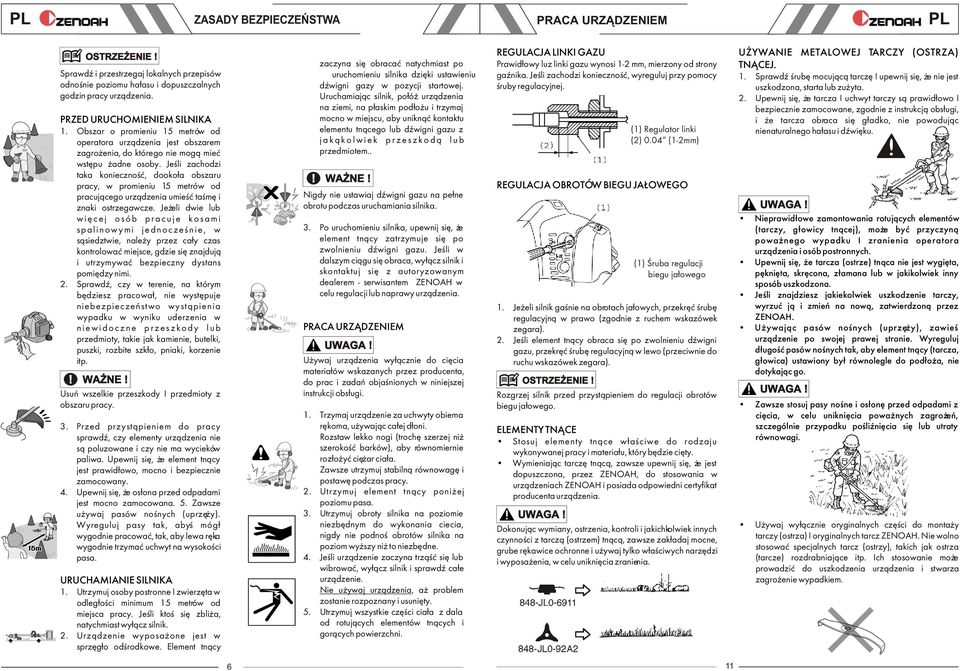

6 ZASADY BEZPIECZEÑSTWA PRACA URZ DZENIEM OSTRZE ENIE SprawdŸ i przestrzegaj lokalnych przepisów odnoœnie poziomu ha³asu i dopuszczalnych godzin pracy urz¹dzenia. PRZED URUCHOMIENIEM SILNIKA 1. Obszar o promieniu 15 metrów od operatora urz¹dzenia jest obszarem zagro enia, do którego nie mog¹ mieæ wstêpu adne osoby. Jeœli zachodzi taka koniecznoœæ, dooko³a obszaru pracy, w promieniu 15 metrów od pracuj¹cego urz¹dzenia umieœæ taœmê i znaki ostrzegawcze. Je eli dwie lub wiêcej osób pracuje kosami spalinowymi jednoczeœnie, w s¹siedztwie, nale y przez ca³y czas kontrolowaæ miejsce, gdzie siê znajduj¹ i utrzymywaæ bezpieczny dystans pomiêdzy nimi.. SprawdŸ, czy w terenie, na którym bêdziesz pracowa³, nie wystêpuje niebezpieczeñstwo wyst¹pienia wypadku w wyniku uderzenia w niewidoczne przeszkody lub przedmioty, takie jak kamienie, butelki, puszki, rozbite szk³o, pniaki, korzenie itp. Usuñ wszelkie przeszkody I przedmioty z obszaru pracy.. Przed przyst¹pieniem do pracy sprawdÿ, czy elementy urz¹dzenia nie s¹ poluzowane i czy nie ma wycieków paliwa. Upewnij siê, e element tn¹cy jest prawid³owo, mocno i bezpiecznie zamocowany. 4. Upewnij siê, e os³ona przed odpadami jest mocno zamocowana. 5. Zawsze u ywaj pasów noœnych (uprzê y). Wyreguluj pasy tak, abyœ móg³ wygodnie pracowaæ, tak, aby lewa rêka wygodnie trzymaæ uchwyt na wysokoœci pasa. URUCHAMIANIE SILNIKA 1. Utrzymuj osoby postronne I zwierzêta w odleg³oœci minimum 15 metrów od miejsca pracy. Jeœli ktoœ siê zbli a, natychmiast wy³¹cz silnik.. Urz¹dzenie wyposa one jest w sprzêg³o odœrodkowe. Element tn¹cy zaczyna siê obracaæ natychmiast po uruchomieniu silnika dziêki ustawieniu dÿwigni gazy w pozycji startowej. Uruchamiaj¹c silnik, po³ó urz¹dzenia na ziemi, na p³askim pod³o u i trzymaj mocno w miejscu, aby unikn¹æ kontaktu elementu tn¹cego lub dÿwigni gazu z jak¹kolwiek przeszkod¹ lub przedmiotem.. Nigdy nie ustawiaj dÿwigni gazu na pe³ne obrotu podczas uruchamiania silnika.. Po uruchomieniu silnika, upewnij siê, e element tn¹cy zatrzymuje siê po zwolnieniu dÿwigni gazu. Jeœli w dalszym ci¹gu siê obraca, wy³¹cz silnik i skontaktuj siê z autoryzowanym dealerem - serwisantem ZENOAH w celu regulacji lub naprawy urz¹dzenia. PRACA URZ DZENIEM U ywaj urz¹dzenia wy³¹cznie do ciêcia materia³ów wskazanych przez producenta, do prac i zadañ objaœnionych w niniejszej instrukcji obs³ugi. 1. Trzymaj urz¹dzenie za uchwyty obiema rêkoma, u ywaj¹c ca³ej d³oni. Rozstaw lekko nogi (trochê szerzej ni szerokoœæ barków), aby równomiernie roz³o yæ ciê ar cia³a. Zawsze utrzymuj stabiln¹ równowagê i postawê podczas pracy.. Utrzymuj element tn¹cy poni ej poziomu pasa.. Utrzymuj obroty silnika na poziomie niezbêdnym do wykonania ciecia, nigdy nie podnoœ obrotów silnika na poziom wy szy ni to niezbêdne. 4. Jeœli urz¹dzenie zaczyna trz¹œæ siê lub wibrowaæ, wy³¹cz silnik i sprawdÿ ca³e urz¹dzenie. Nie u ywaj urz¹dzenia, a problem zostanie rozpoznany i usuniêty. 5. Utrzymuj wszystkie czêœci cia³a z dala od rotuj¹cych elementów tn¹cych i gor¹cych powierzchni. REGULACJA LINKI GAZU Prawid³owy luz linki gazu wynosi 1- mm, mierzony od strony gaÿnika. Jeœli zachodzi koniecznoœæ, wyreguluj przy pomocy œruby regulacyjnej. REGULACJA OBROTÓW BIEGU JA OWEGO 1. Je eli silnik gaœnie na obrotach ja³owych, przekrêæ œrubê regulacyjn¹ w prawo (zgodnie z ruchem wskazówek zegara).. Jeœli element tn¹cy obraca siê po zwolnieniu dÿwigni gazu, przekrêæ œrubê regulacyjn¹ w lewo (przeciwnie do ruchu wskazówek zegara). OSTRZE ENIE (1) Regulator linki () 0.04 (1-mm) (1) Œruba regulacji biegu ja³owego Rozgrzej silnik przed przyst¹pieniem do regulacji obrotów biegu ja³owego. ELEMENTY TN CE Stosuj elementy tn¹ce w³aœciwe do rodzaju wykonywanej pracy i materia³u, który bêdzie ciêty. Wymieniaj¹c tarczê tn¹c¹, zawsze upewnij siê, e jest dopuszczona, przez ZENOAH, do stosowania w urz¹dzeniach ZENOAH i posiada odpowiedni certyfikat producenta urz¹dzenia. Dokonuj¹c wymiany, ostrzenia, kontroli i jakichkolwiek innych czynnoœci z tarcz¹ (ostrzem) tn¹c¹, zawsze zak³adaj mocne, grube rêkawice ochronne i u ywaj tylko w³aœciwych narzêdzi i wyposa enia, w celu unikniêcia zranienia. U YWANIE METALOWEJ TARCZY (OSTRZA) TN CEJ. 1. SprawdŸ œrubê mocuj¹c¹ tarczê I upewnij siê, e nie jest uszkodzona, starta lub zu yta.. Upewnij siê, e tarcza I uchwyt tarczy s¹ prawid³owo I bezpiecznie zamocowane, zgodnie z instrukcj¹ obs³ugi, i e tarcza obraca siê g³adko, nie powoduj¹c nienaturalnego ha³asu i dÿwiêku. Nieprawid³owe zamontowania rotuj¹cych elementów (tarczy, g³owicy tn¹cej), mo e byæ przyczyn¹ powa nego wypadku I zranienia operatora urz¹dzenia i osób postronnych. Upewnij siê, e tarcza (ostrze) tn¹ca nie jest wygiêta, pêkniêta, skrêcona, z³amana lub w jakikolwiek inny sposób uszkodzona. Jeœli znajdziesz jakiekolwiek uszkodzenie tarczy, wyrzuæ j¹ i zmieñ na now¹, zatwierdzon¹ przez ZENOAH. U ywaj¹c pasów noœnych (uprzê y), zawieœ urz¹dzenie po swojej prawej stronie. Wyreguluj d³ugoœæ pasów noœnych tak, aby element tn¹cy (tarcza, g³owica) ustawiony by³ równolegle do pod³o a, nie dotykaj¹c go. Zawsze stosuj pasy noœne i os³onê przed odpadami z ciêcia, w celu unikniêcia powa nych zagro eñ, szczególnie przypadku poœliÿniêcia siê lub utraty równowagi. U ywaj wy³¹cznie oryginalnych czêœci do monta y tarczy (ostrza) I oryginalnych tarcz ZENOAH. Nie wolno stosowaæ specjalnych tarcz (ostrzy), takich jak ostrza (tarcze) rozdrabniaj¹ce itp. Ich stosowanie mo e prowadziæ do uszkodzenia urz¹dzenia i stwarza zagro enie wypadkiem. 6 11

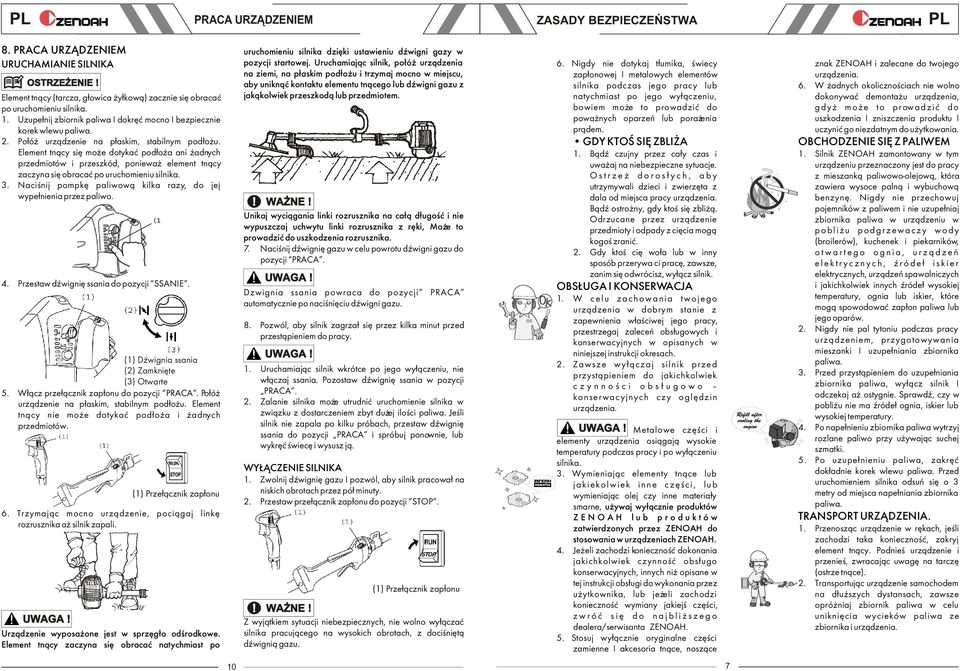

7 PRACA URZ DZENIEM ZASADY BEZPIECZEÑSTWA 8. PRACA URZ DZENIEM URUCHAMIANIE SILNIKA OSTRZE ENIE Element tn¹cy (tarcza, g³owica y³kow¹) zacznie siê obracaæ po uruchomieniu silnika. 1. Uzupe³nij zbiornik paliwa I dokrêæ mocno I bezpiecznie korek wlewu paliwa.. Po³ó urz¹dzenie na p³askim, stabilnym pod³o u. Element tn¹cy siê mo e dotykaæ pod³o a ani adnych przedmiotów i przeszkód, poniewa element tn¹cy zaczyna siê obracaæ po uruchomieniu silnika.. Naciœnij pompkê paliwow¹ kilka razy, do jej wype³nienia przez paliwo. 4. Przestaw dÿwigniê ssania do pozycji SSANIE. (1) DŸwignia ssania () Zamkniête () Otwarte 5. W³¹cz prze³¹cznik zap³onu do pozycji PRACA. Po³ó urz¹dzenie na p³askim, stabilnym pod³o u. Element tn¹cy nie mo e dotykaæ pod³o a i adnych przedmiotów. (1) Prze³¹cznik zap³onu 6. Trzymaj¹c mocno urz¹dzenie, poci¹gaj linkê rozrusznika a silnik zapali. Urz¹dzenie wyposa one jest w sprzêg³o odœrodkowe. Element tn¹cy zaczyna siê obracaæ natychmiast po uruchomieniu silnika dziêki ustawieniu dÿwigni gazy w pozycji startowej. Uruchamiaj¹c silnik, po³ó urz¹dzenia na ziemi, na p³askim pod³o u i trzymaj mocno w miejscu, aby unikn¹æ kontaktu elementu tn¹cego lub dÿwigni gazu z jak¹kolwiek przeszkod¹ lub przedmiotem. Unikaj wyci¹gania linki rozrusznika na ca³¹ d³ugoœæ i nie wypuszczaj uchwytu linki rozrusznika z rêki, Mo e to prowadziæ do uszkodzenia rozrusznika. 7. Naciœnij dÿwigniê gazu w celu powrotu dÿwigni gazu do pozycji PRACA. Dzwignia ssania powraca do pozycji PRACA automatycznie po naciœniêciu dÿwigni gazu. 8. Pozwól, aby silnik zagrza³ siê przez kilka minut przed przest¹pieniem do pracy. 1. Uruchamiaj¹c silnik wkrótce po jego wy³¹czeniu, nie w³¹czaj ssania. Pozostaw dÿwigniê ssania w pozycji PRACA.. Zalanie silnika mo e utrudniæ uruchomienie silnika w zwi¹zku z dostarczeniem zbyt du ej iloœci paliwa. Jeœli silnik nie zapala po kilku próbach, przestaw dÿwigniê ssania do pozycji PRACA i spróbuj ponownie, lub wykrêæ œwiecê i wysusz j¹. WY CZENIE SILNIKA 1. Zwolnij dÿwigniê gazu I pozwól, aby silnik pracowa³ na niskich obrotach przez pó³ minuty.. Przestaw prze³¹cznik zap³onu do pozycji STOP. (1) Prze³¹cznik zap³onu Z wyj¹tkiem sytuacji niebezpiecznych, nie wolno wy³¹czaæ silnika pracuj¹cego na wysokich obrotach, z dociœniêt¹ dÿwigni¹ gazu. 6. Nigdy nie dotykaj t³umika, œwiecy zap³onowej I metalowych elementów silnika podczas jego pracy lub natychmiast po jego wy³¹czeniu, bowiem mo e to prowadziæ do powa nych oparzeñ lub pora enia pr¹dem. GDY KTOŒ SIÊ ZBLI A 1. B¹dŸ czujny przez ca³y czas i uwa aj na niebezpieczne sytuacje. Ostrze doros³ych, aby utrzymywali dzieci i zwierzêta z dala od miejsca pracy urz¹dzenia. B¹dŸ ostro ny, gdy ktoœ siê zbli ¹. Odrzucane przez urz¹dzenie przedmioty i odpady z ciêcia mog¹ kogoœ zraniæ.. Gdy ktoœ ciê wo³a lub w inny sposób przerywa ci pracê, zawsze, zanim siê odwrócisz, wy³¹cz silnik. OBS UGA I KONSERWACJA 1. W celu zachowania twojego urz¹dzenia w dobrym stanie z zapewnienia w³aœciwej jego pracy, przestrzegaj zaleceñ obs³ugowych i konserwacyjnych w opisanych w niniejszej instrukcji okresach.. Zawsze wy³¹czaj silnik przed przyst¹pieniem do jakichkolwiek czynnoœci obs³ugowo konserwacyjnych czy oglêdzin urz¹dzenia. Metalowe czêœci i elementy urz¹dzenia osi¹gaj¹ wysokie temperatury podczas pracy i po wy³¹czeniu silnika.. Wymieniaj¹c elementy tn¹ce lub jakiekolwiek inne czêœci, lub wymieniaj¹c olej czy inne materia³y smarne, u ywaj wy³¹cznie produktów ZENOAH lub produktów zatwierdzonych przez ZENOAH do stosowania w urz¹dzeniach ZENOAH. 4. Je eli zachodzi koniecznoœæ dokonania jakichkolwiek czynnoœæ obs³ugo konserwacyjnych, innych ni opisane w tej instrukcji obs³ugi do wykonania przez u ytkownika, lub je eli zachodzi koniecznoœæ wymiany jakiejœ czêœci, zwróæ siê do najbli szego dealera/serwisanta ZENOAH. 5. Stosuj wy³¹cznie oryginalne czêœci zamienne I akcesoria tn¹ce, nosz¹ce znak ZENOAH i zalecane do twojego urz¹dzenia. 6. W adnych okolicznoœciach nie wolno dokonywaæ demonta u urz¹dzenia, gdy mo e to prowadziæ do uszkodzenia I zniszczenia produktu I uczyniæ go niezdatnym do u ytkowania. OBCHODZENIE SIÊ Z PALIWEM 1. Silnik ZENOAH zamontowany w tym urz¹dzeniu przeznaczony jest do pracy z mieszank¹ paliwowo-olejow¹, która zawiera wysoce paln¹ i wybuchow¹ benzynê. Nigdy nie przechowuj pojemników z paliwem i nie uzupe³niaj zbiornika paliwa w urz¹dzeniu w pobli u podgrzewaczy wody (broilerów), kuchenek i piekarników, otwartego ognia, urz¹dzeñ elektrycznych, Ÿróde³ iskier elektrycznych, urz¹dzeñ spawalniczych i jakichkolwiek innych Ÿróde³ wysokiej temperatury, ognia lub iskier, które mog¹ spowodowaæ zap³on paliwa lub jego oparów.. Nigdy nie pal tytoniu podczas pracy urz¹dzeniem, przygotowywania mieszanki I uzupe³niania zbiornika paliwa.. Przed przyst¹pieniem do uzupe³niania zbiornika paliwa, wy³¹cz silnik I odczekaj a ostygnie. SprawdŸ, czy w pobli u nie ma Ÿróde³ ognia, iskier lub wysokiej temperatury. 4. Po nape³nieniu zbiornika paliwa wytrzyj rozlane paliwo przy u ywaj¹c suchej szmatki. 5. Po uzupe³nieniu paliwa, zakrêæ dok³adnie korek wlewu paliwa. Przed uruchomieniem silnika odsuñ siê o metry od miejsca nape³niania zbiornika paliwa. TRANSPORT URZ DZENIA. 1. Przenosz¹c urz¹dzenie w rêkach, jeœli zachodzi taka koniecznoœæ, zakryj element tn¹cy. Podnieœ urz¹dzenie i przenieœ, zwracaj¹c uwagê na tarczê (ostrze tn¹ce).. Transportuj¹c urz¹dzenie samochodem na d³u szych dystansach, zawsze opró niaj zbiornik paliwa w celu unikniêcia wycieków paliwa ze zbiornika i urz¹dzenia. 10 7

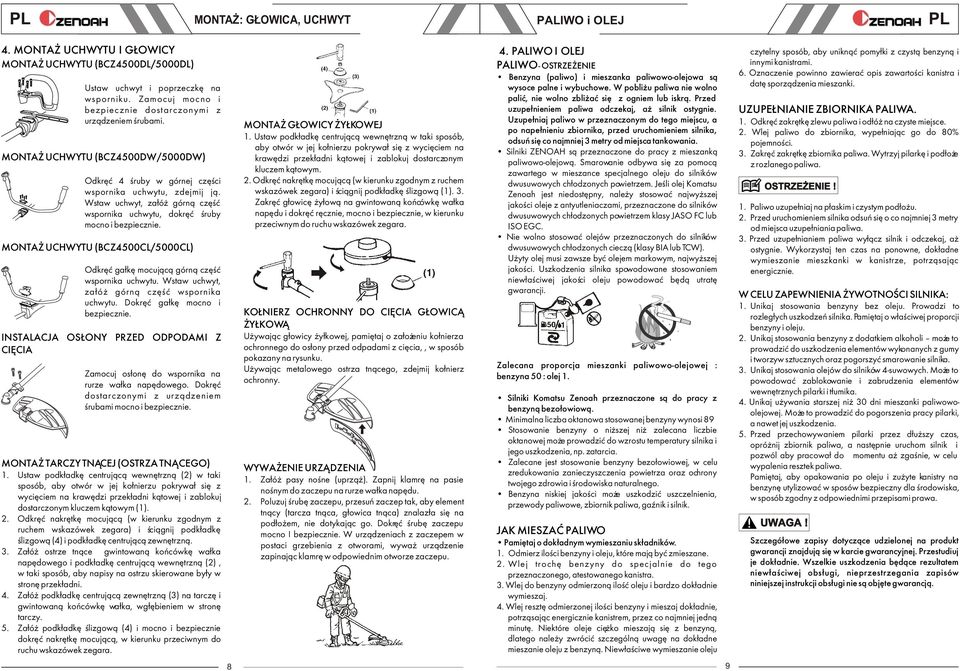

8 MONTA : G OWICA, UCHWYT PALIWO i OLEJ 4. MONTA UCHWYTU I G OWICY MONTA UCHWYTU (BCZ4500DL/5000DL) Ustaw uchwyt i poprzeczkê na wsporniku. Zamocuj mocno i bezpiecznie dostarczonymi z urz¹dzeniem œrubami. MONTA UCHWYTU (BCZ4500DW/5000DW) Odkrêæ 4 œruby w górnej czêœci wspornika uchwytu, zdejmij j¹. Wstaw uchwyt, za³ó górn¹ czêœæ wspornika uchwytu, dokrêæ œruby mocno i bezpiecznie. MONTA UCHWYTU (BCZ4500CL/5000CL) Odkrêæ ga³kê mocuj¹c¹ górn¹ czêœæ wspornika uchwytu. Wstaw uchwyt, za³ó górn¹ czêœæ wspornika uchwytu. Dokrêæ ga³kê mocno i bezpiecznie. INSTALACJA OS ONY PRZED ODPODAMI Z CIÊCIA Zamocuj os³onê do wspornika na rurze wa³ka napêdowego. Dokrêæ dostarczonymi z urz¹dzeniem œrubami mocno i bezpiecznie. MONTA TARCZY TN CEJ (OSTRZA TN CEGO) 1. Ustaw podk³adkê centruj¹c¹ wewnêtrzn¹ () w taki sposób, aby otwór w jej ko³nierzu pokrywa³ siê z wyciêciem na krawêdzi przek³adni k¹towej i zablokuj dostarczonym kluczem k¹towym (1).. Odkrêæ nakrêtkê mocuj¹c¹ (w kierunku zgodnym z ruchem wskazówek zegara) i œci¹gnij podk³adkê œlizgow¹ (4) i podk³adkê centruj¹c¹ zewnêtrzn¹.. Za³ó ostrze tn¹ce gwintowan¹ koñcówkê wa³ka napêdowego i podk³adkê centruj¹c¹ wewnêtrzn¹ (), w taki sposób, aby napisy na ostrzu skierowane by³y w stronê przek³adni. 4. Za³ó podk³adkê centruj¹c¹ zewnêtrzn¹ () na tarczê i gwintowan¹ koñcówkê wa³ka, wg³êbieniem w stronê tarczy. 5. Za³ó podk³adkê œlizgow¹ (4) i mocno i bezpiecznie dokrêæ nakrêtkê mocuj¹c¹, w kierunku przeciwnym do ruchu wskazówek zegara. MONTA G OWICY Y KOWEJ 1. Ustaw podk³adkê centruj¹c¹ wewnêtrzn¹ w taki sposób, aby otwór w jej ko³nierzu pokrywa³ siê z wyciêciem na krawêdzi przek³adni k¹towej i zablokuj dostarczonym kluczem k¹towym.. Odkrêæ nakrêtkê mocuj¹c¹ (w kierunku zgodnym z ruchem wskazówek zegara) i œci¹gnij podk³adkê œlizgow¹ (1).. Zakrêæ g³owicê y³ow¹ na gwintowan¹ koñcówkê wa³ka napêdu i dokrêæ rêcznie, mocno i bezpiecznie, w kierunku przeciwnym do ruchu wskazówek zegara. KO NIERZ OCHRONNY DO CIÊCIA G OWIC Y KOW U ywaj¹c g³owicy y³kowej, pamiêtaj o za³o eniu ko³nierza ochronnego do os³ony przed odpadami z ciêcia,, w sposób pokazany na rysunku. U ywaj¹c metalowego ostrza tn¹cego, zdejmij ko³nierz ochronny. WYWA ENIE URZ DZENIA 1. Za³ó pasy noœne (uprz¹ ). Zapnij klamrê na pasie noœnym do zaczepu na rurze wa³ka napêdu.. Poluzuj œrubê zaczepu, przesuñ zaczep tak, aby element tn¹cy (tarcza tn¹ca, g³owica tn¹ca) znalaz³a siê na pod³o em, nie dotykaj¹c go. Dokrêæ œrubê zaczepu mocno I bezpiecznie. W urz¹dzeniach z zaczepem w postaci grzebienia z otworami, wywa urz¹dzenie zapinaj¹c klamrê w odpowiednim otworze zaczepu. 4. PALIWO I OLEJ PALIWO - OSTRZE ENIE Benzyna (paliwo) i mieszanka paliwowo-olejowa s¹ wysoce palne i wybuchowe. W pobli u paliwa nie wolno paliæ, nie wolno zbli aæ siê z ogniem lub iskr¹. Przed uzupe³nieniem paliwa odczekaj, a silnik ostygnie. Uzupe³niaj paliwo w przeznaczonym do tego miejscu, a po nape³nieniu zbiornika, przed uruchomieniem silnika, odsuñ siê co najmniej metry od miejsca tankowania. Silniki ZENOAH s¹ przeznaczone do pracy z mieszank¹ paliwowo-olejow¹. Smarowanie odbywa siê za pomoc¹ zawartego w mieszance specjalnego oleju do silników dwusuwowych ch³odzonych powietrzem. Jeœli olej Komatsu Zenoah jest niedostêpny, nale y stosowaæ najwy szej jakoœci oleje z antyutleniaczami, przeznaczone do silników dwusuwowych ch³odzonych powietrzem klasy JASO FC lub ISO EGC. Nie wolno stosowaæ olejów przeznaczonych do silników dwusuwowych ch³odzonych ciecz¹ (klasy BIA lub TCW). U yty olej musi zawsze byæ olejem markowym, najwy szej jakoœci. Uszkodzenia silnika spowodowane stosowaniem niew³aœciwej jakoœci oleju powodowaæ bêd¹ utratê gwarancji. Zalecana proporcja mieszanki paliwowo-olejowej : benzyna 50 : olej 1. Silniki Komatsu Zenoah przeznaczone s¹ do pracy z benzyn¹ bezo³owiow¹. Minimalna liczba oktanowa stosowanej benzyny wynosi 89 Stosowanie benzyny o ni szej ni zalecana liczbie oktanowej mo e prowadziæ do wzrostu temperatury silnika i jego uszkodzenia, np. zatarcia. Zalecane jest stosowanie benzyny bezo³owiowej, w celu zredukowania zanieczyszczenia powietrza oraz ochrony twojego zdrowia i œrodowiska naturalnego. Benzyna niskiej jakoœci mo e uszkodziæ uszczelnienia, przewody paliwowe, zbiornik paliwa, gaÿnik i silnik. JAK MIESZAÆ PALIWO Pamiêtaj o dok³adnym wymieszaniu sk³adników. 1. Odmierz iloœci benzyny i oleju, które maj¹ byæ zmieszane.. Wlej trochê benzyny do specjalnie do tego przeznaczonego, atestowanego kanistra.. Wlej do benzyny odmierzon¹ iloœæ oleju i bardzo dok³adnie wymieszaj. 4. Wlej resztê odmierzonej iloœci benzyny i mieszaj dok³adnie, potrz¹saj¹c energicznie kanistrem, przez co najmniej jedn¹ minutê. Niektóre oleje ciê ko mieszaj¹ siê z benzyn¹, dlatego nale y zwróciæ szczególn¹ uwagê na dok³adne mieszanie oleju z benzyn¹. Niew³aœciwe wymieszanie oleju czytelny sposób, aby unikn¹æ pomy³ki z czyst¹ benzyn¹ i innymi kanistrami. 6. Oznaczenie powinno zawieraæ opis zawartoœci kanistra i datê sporz¹dzenia mieszanki. UZUPE NIANIE ZBIORNIKA PALIWA. 1. Odkrêæ zakrêtkê zlewu paliwa i od³ó na czyste miejsce.. Wlej paliwo do zbiornika, wype³niaj¹c go do 80% pojemnoœci.. Zakrêæ zakrêtkê zbiornika paliwa. Wytrzyj pilarkê i pod³o e z rozlanego paliwa. OSTRZE ENIE 1. Paliwo uzupe³niaj na p³askim i czystym pod³o u.. Przed uruchomieniem silnika odsuñ siê o co najmniej metry od miejsca uzupe³niania paliwa.. Przed uzupe³nianiem paliwa wy³¹cz silnik i odczekaj, a ostygnie. Wykorzystaj ten czas na ponowne, dok³adne wymieszanie mieszkanki w kanistrze, potrz¹saj¹c energicznie. W CELU ZAPEWNIENIA YWOTNOŒCI SILNIKA: 1. Unikaj stosowania benzyny bez oleju. Prowadzi to rozleg³ych uszkodzeñ silnika. Pamiêtaj o w³aœciwej proporcji benzyny i oleju.. Unikaj stosowania benzyny z dodatkiem alkoholi mo e to prowadziæ do uszkodzenia elementów wykonanych z gumy i tworzyw sztucznych oraz pogorszyæ smarowanie silnika.. Unikaj stosowania olejów do silników 4-suwowych. Mo e to powodowaæ zablokowanie i zabrudzenia elementów wewnêtrznych pilarki i t³umika. 4. Unikaj u ywania starszej ni 0 dni mieszanki paliwowoolejowej. Mo e to prowadziæ do pogorszenia pracy pilarki, a nawet jej uszkodzenia. 5. Przed przechowywaniem pilarki przez d³u szy czas, opró nij zbiornik paliwa, a nastêpnie uruchom silnik i pozwól aby pracowa³ do momentu a zgaœnie, w celu wypalenia resztek paliwa. Pamiêtaj, aby opakowania po oleju i zu yte kanistry na benzynê utylizowaæ w sposów bezpieczny dla œrodowiska, w sposób zgodny z odpowiednimi przepisami prawa. Szczegó³owe zapisy dotycz¹ce udzielonej na produkt gwarancji znajduj¹ siê w karcie gwarancyjnej. Przestudiuj je dok³adnie. Wszelkie uszkodzenia bêd¹ce rezultatem niew³aœciwej obs³ugi, nieprzestrzegania zapisów niniejszej instrukcji obs³ugi nie s¹ objête gwarancj¹. 8 9
