11 POLSKI 2010 Nokia. Wszelkie prawa zastrze one. Wprowadzenie Dziêki Rowerowemu zestawowi do ³adowania firmy Nokia mo esz na³adowaæ bateriê w kompatybilnym urz±dzeniu Nokia za pomoc± pr±dniczki rowerowej (dynamo). Zainstaluj zestaw, pod³±cz ³adowarkê do gniazda kabla ³adowania 2,0 mm w urz±dzeniu, a nastêpnie rozpocznij jazdê. Dynamo powinno byæ przymocowane do ko³a roweru. Zestaw jest przeznaczony do u ytku z rowerami miejskimi. Je eli ³adowarka i urz±dzenie s± dobrze przymocowane do roweru, produktu mo na u ywaæ na nierównym terenie. Nokia, Nokia Connecting People i logo Nokia Original Accessories s± znakami towarowymi lub zastrze onymi znakami towarowymi firmy Nokia Corporation. Przed instalacj± i zastosowaniem urz±dzenia nale y dok³adnie przeczytaæ tê instrukcjê. Nale y tak e przeczytaæ instrukcjê obs³ugi roweru i urz±dzenia Nokia, które ma byæ pod³±czone do tego zestawu. Ten produkt mo e zawieraæ drobne czê ci. Nale y je przechowywaæ w miejscach niedostêpnych dla ma³ych dzieci. Ostrze enie: Z³±cza tego urz±dzenia mog± zawieraæ ladowe ilo ci niklu. D³u szy kontakt skóry z tymi elementami mo e u osób uczulonych na nikiel spowodowaæ reakcjê alergiczn±.

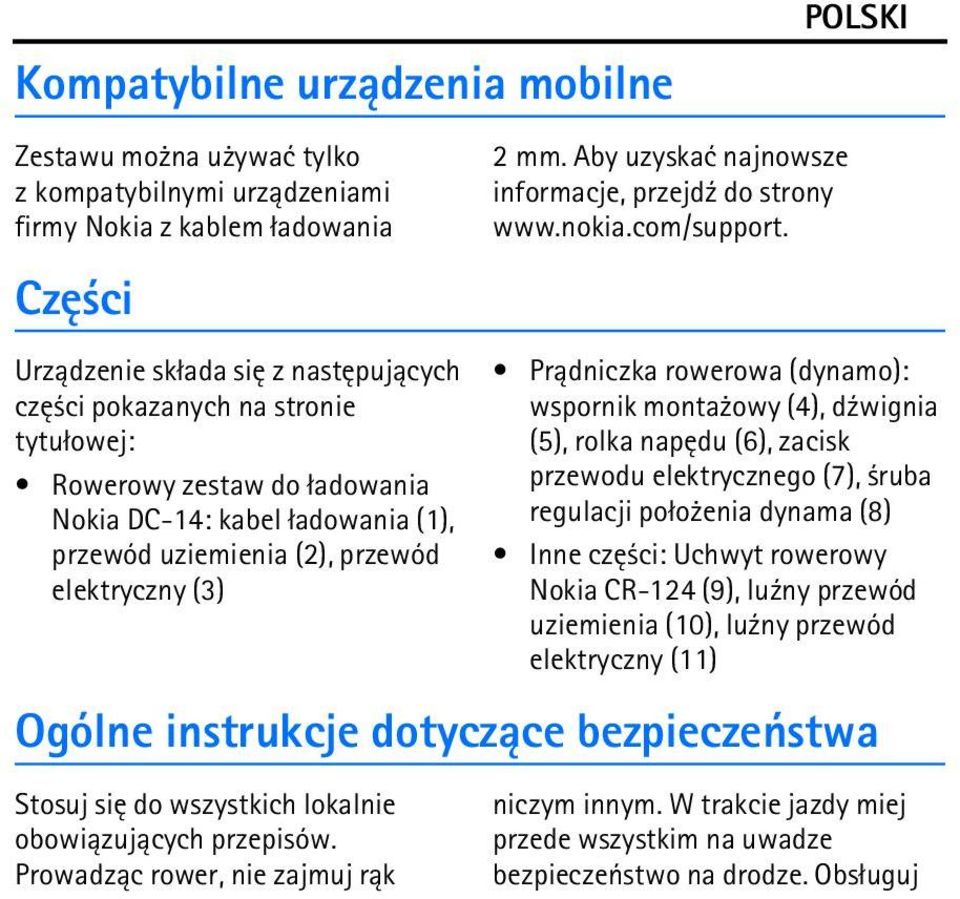

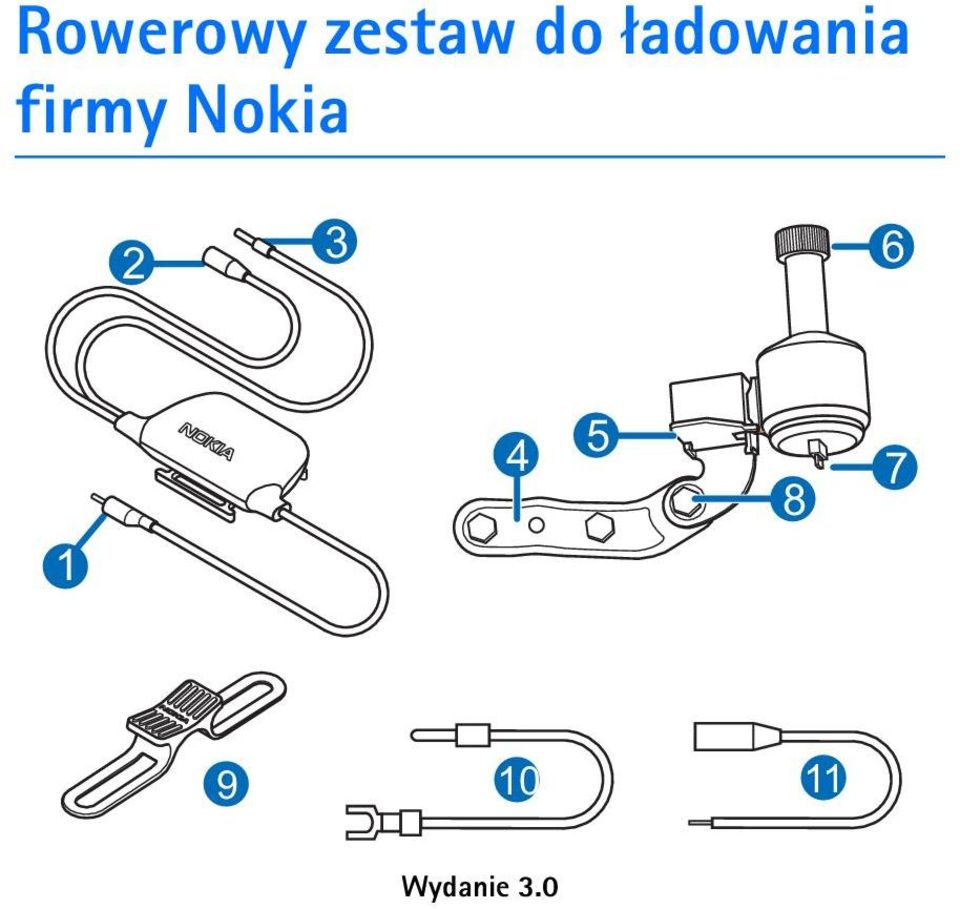

12 Kompatybilne urz±dzenia mobilne Zestawu mo na u ywaæ tylko z kompatybilnymi urz±dzeniami firmy Nokia z kablem ³adowania Czê ci Urz±dzenie sk³ada siê z nastêpuj±cych czê ci pokazanych na stronie tytu³owej: Rowerowy zestaw do ³adowania Nokia DC-14: kabel ³adowania (1), przewód uziemienia (2), przewód elektryczny (3) 2 mm. Aby uzyskaæ najnowsze informacje, przejd¼ do strony POLSKI Pr±dniczka rowerowa (dynamo): wspornik monta owy (4), d¼wignia (5), rolka napêdu (6), zacisk przewodu elektrycznego (7), ruba regulacji po³o enia dynama (8) Inne czê ci: Uchwyt rowerowy Nokia CR-124 (9), lu¼ny przewód uziemienia (10), lu¼ny przewód elektryczny (11) Ogólne instrukcje dotycz±ce bezpieczeñstwa Stosuj siê do wszystkich lokalnie obowi±zuj±cych przepisów. Prowadz±c rower, nie zajmuj r±k niczym innym. W trakcie jazdy miej przede wszystkim na uwadze bezpieczeñstwo na drodze. Obs³uguj

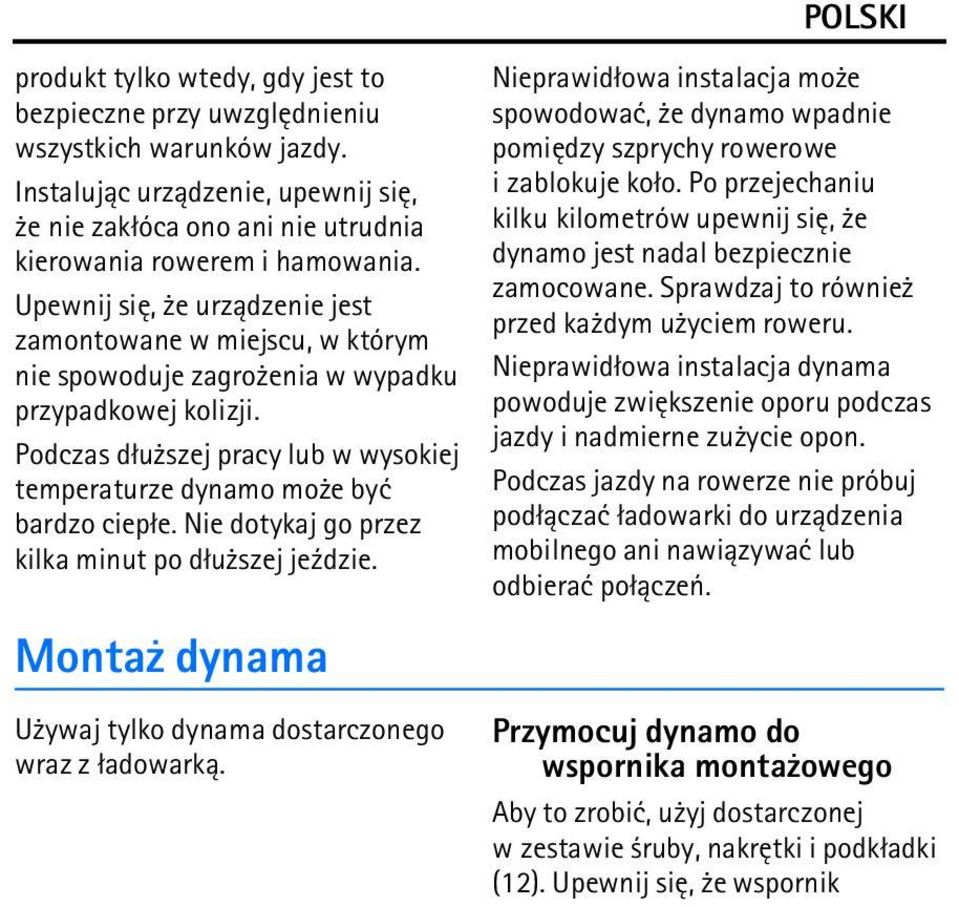

13 produkt tylko wtedy, gdy jest to bezpieczne przy uwzglêdnieniu wszystkich warunków jazdy. Instaluj±c urz±dzenie, upewnij siê, e nie zak³óca ono ani nie utrudnia kierowania rowerem i hamowania. Upewnij siê, e urz±dzenie jest zamontowane w miejscu, w którym nie spowoduje zagro enia w wypadku przypadkowej kolizji. Podczas d³u szej pracy lub w wysokiej temperaturze dynamo mo e byæ bardzo ciep³e. Nie dotykaj go przez kilka minut po d³u szej je¼dzie. Monta dynama U ywaj tylko dynama dostarczonego wraz z ³adowark±. POLSKI Nieprawid³owa instalacja mo e spowodowaæ, e dynamo wpadnie pomiêdzy szprychy rowerowe i zablokuje ko³o. Po przejechaniu kilku kilometrów upewnij siê, e dynamo jest nadal bezpiecznie zamocowane. Sprawdzaj to równie przed ka dym u yciem roweru. Nieprawid³owa instalacja dynama powoduje zwiêkszenie oporu podczas jazdy i nadmierne zu ycie opon. Podczas jazdy na rowerze nie próbuj pod³±czaæ ³adowarki do urz±dzenia mobilnego ani nawi±zywaæ lub odbieraæ po³±czeñ. Przymocuj dynamo do wspornika monta owego Aby to zrobiæ, u yj dostarczonej w zestawie ruby, nakrêtki i podk³adki (12). Upewnij siê, e wspornik

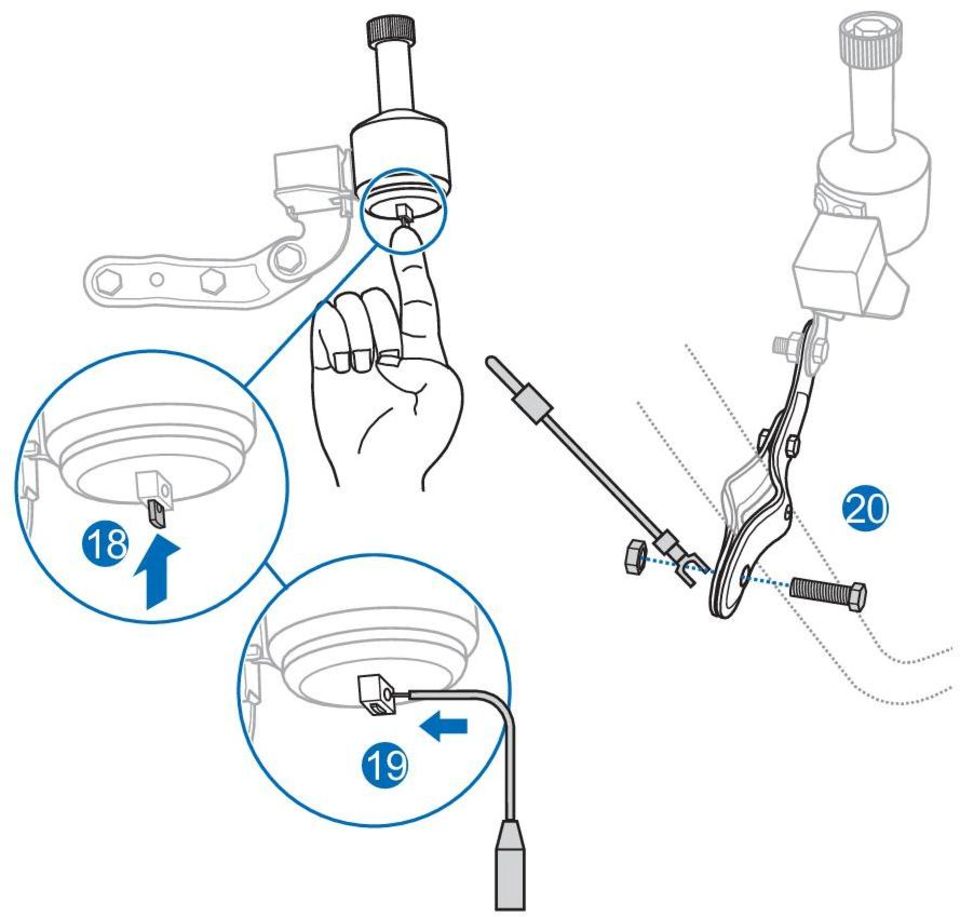

14 monta owy jest mocno przytwierdzony do dynama. Zamocuj wspornik monta owy na przednim widelcu Aby zamocowaæ wspornik monta owy po prawej stronie przedniego widelca roweru (o rednicy mm), u yj dostarczonych w zestawie rub, nakrêtek i ruby (13). Upewnij siê, e wspornik monta owy jest mocno przytwierdzony do widelca. Zamontuj dynamo naprzeciwko opony Rolkê napêdow± dynama nale y umie ciæ pod odpowiednim k±tem, na odpowiedniej wysoko ci i w odpowiedniej odleg³o ci od opony (14), tak aby w³a ciwie przylega³a do niej po naci niêciu d¼wigni (15). Ustaw prawid³owo po³o enie dynama za pomoc± ruby regulacyjnej (16). POLSKI Aby od³±czyæ rolkê napêdow± od opony (17), odci±gnij od niej dynamo. Mocowanie lu¼nego przewodu elektrycznego Aby zamocowaæ lu¼ny przewód elektryczny do dynama, naci nij mocno do góry zacisk (18) u spodu dynama, przeprowad¼ odizolowany koniec przewodu przez otwór (19) i zwolnij zacisk w celu zablokowania przewodu. Mocowanie lu¼nego przewodu uziemienia Aby zamocowaæ lu¼ny przewód uziemienia do wspornika monta owego, umie æ z³±cze przewodu pod nakrêtk± (20) i dokrêæ rubê w celu zablokowania przewodu.

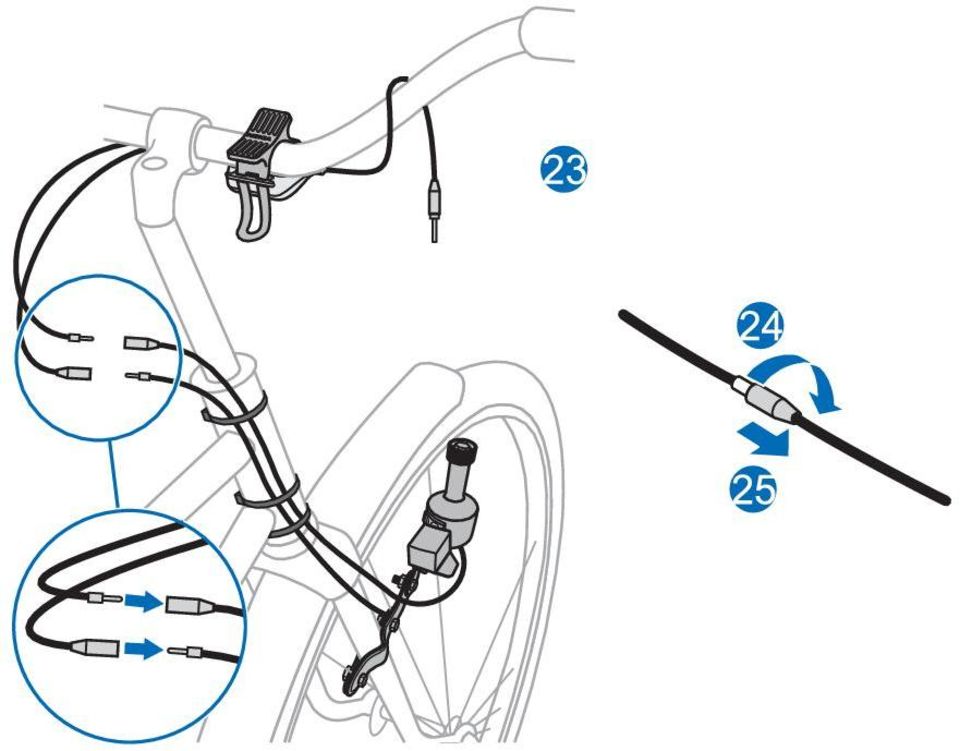

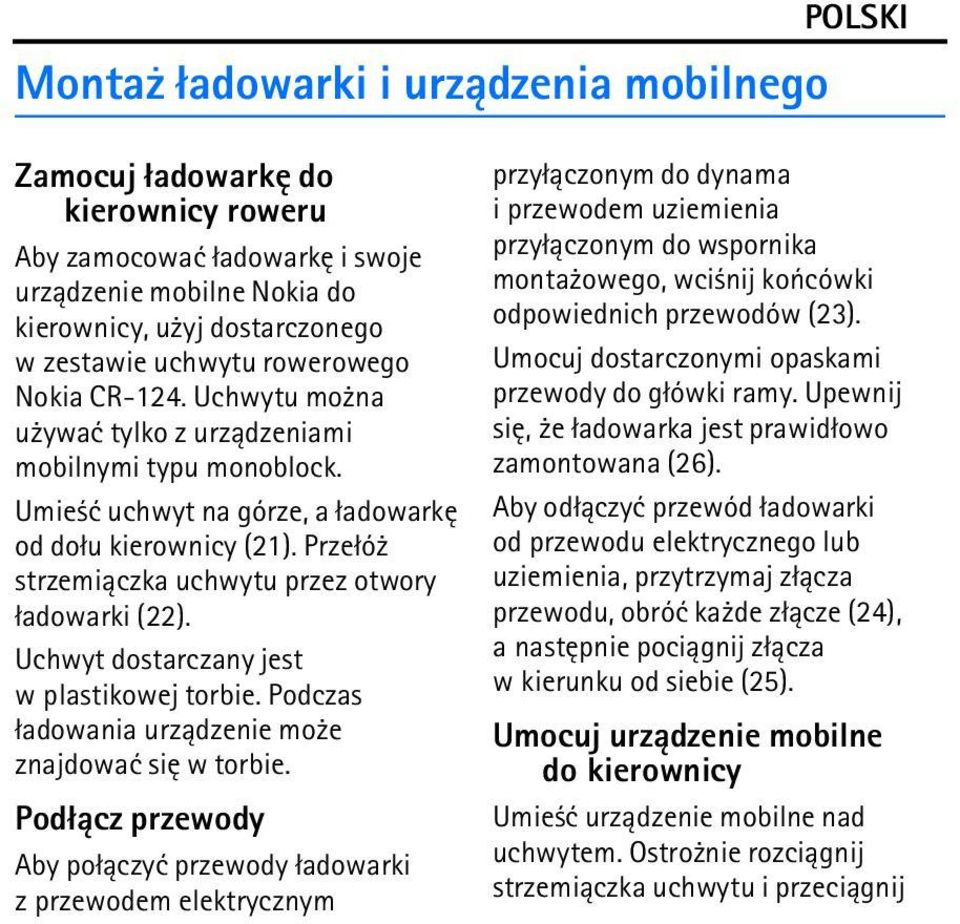

15 Monta ³adowarki i urz±dzenia mobilnego Zamocuj ³adowarkê do kierownicy roweru Aby zamocowaæ ³adowarkê i swoje urz±dzenie mobilne Nokia do kierownicy, u yj dostarczonego w zestawie uchwytu rowerowego Nokia CR-124. Uchwytu mo na u ywaæ tylko z urz±dzeniami mobilnymi typu monoblock. Umie æ uchwyt na górze, a ³adowarkê od do³u kierownicy (21). Prze³ó strzemi±czka uchwytu przez otwory ³adowarki (22). Uchwyt dostarczany jest w plastikowej torbie. Podczas ³adowania urz±dzenie mo e znajdowaæ siê w torbie. Pod³±cz przewody Aby po³±czyæ przewody ³adowarki z przewodem elektrycznym POLSKI przy³±czonym do dynama i przewodem uziemienia przy³±czonym do wspornika monta owego, wci nij koñcówki odpowiednich przewodów (23). Umocuj dostarczonymi opaskami przewody do g³ówki ramy. Upewnij siê, e ³adowarka jest prawid³owo zamontowana (26). Aby od³±czyæ przewód ³adowarki od przewodu elektrycznego lub uziemienia, przytrzymaj z³±cza przewodu, obróæ ka de z³±cze (24), a nastêpnie poci±gnij z³±cza w kierunku od siebie (25). Umocuj urz±dzenie mobilne do kierownicy Umie æ urz±dzenie mobilne nad uchwytem. Ostro nie rozci±gnij strzemi±czka uchwytu i przeci±gnij

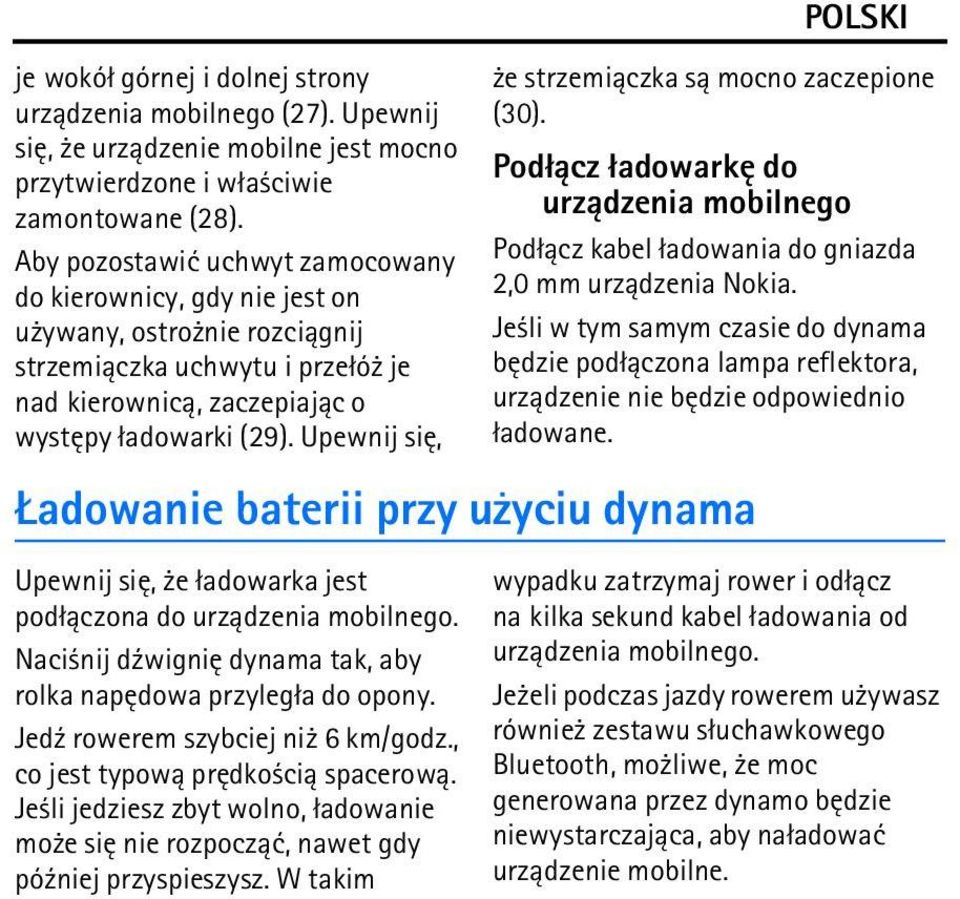

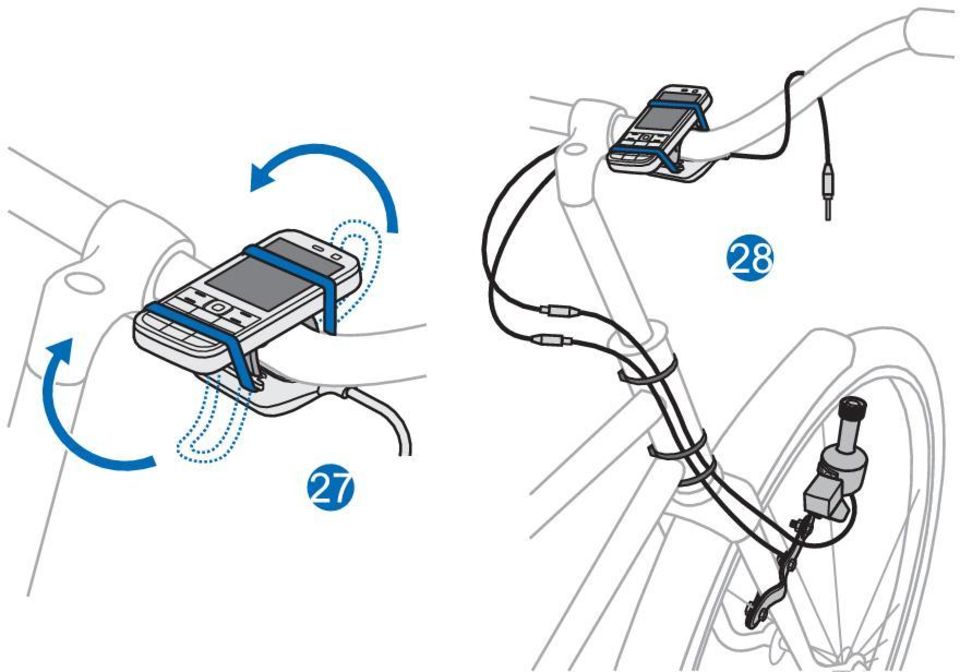

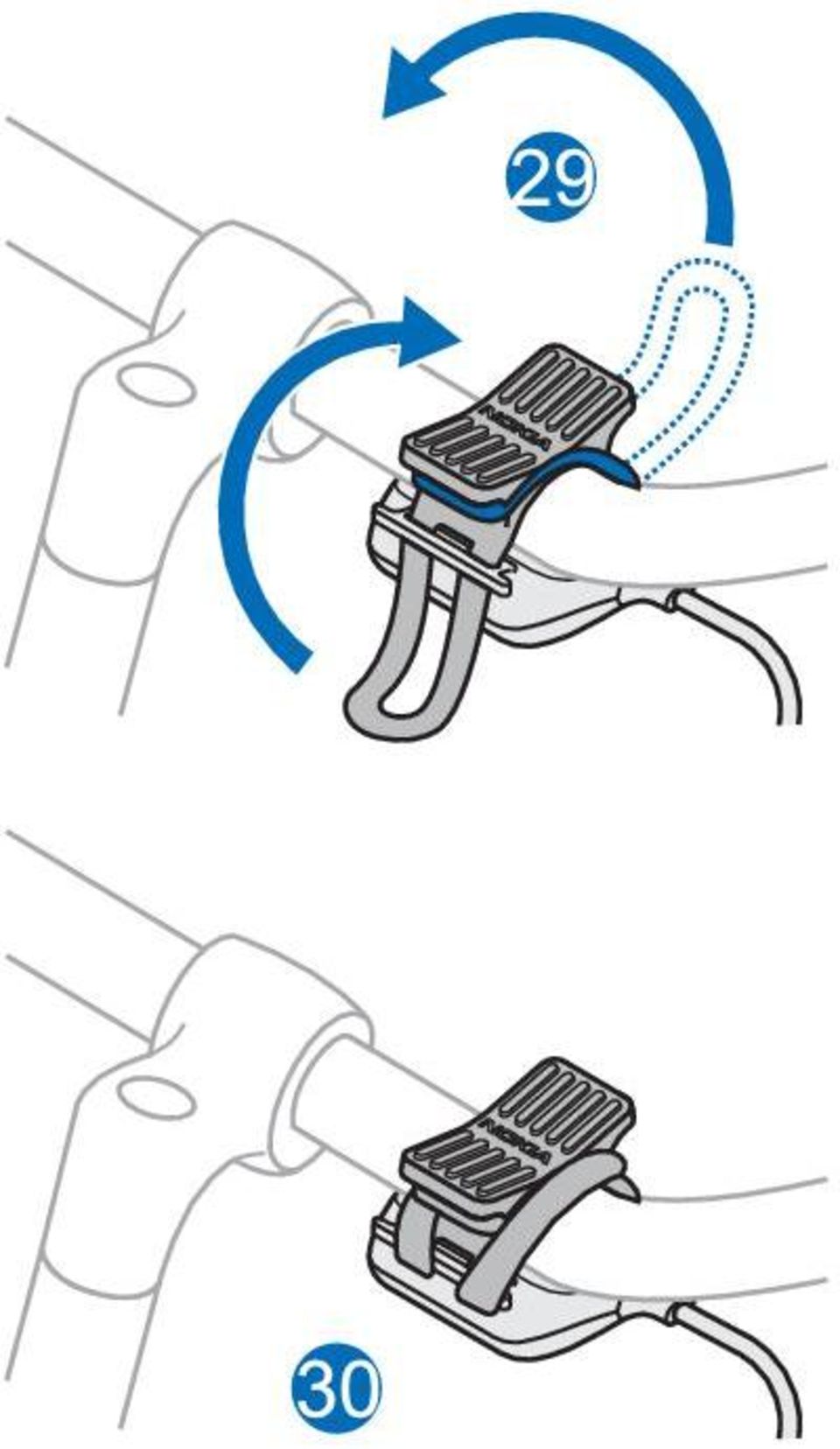

16 je wokó³ górnej i dolnej strony urz±dzenia mobilnego (27). Upewnij siê, e urz±dzenie mobilne jest mocno przytwierdzone i w³a ciwie zamontowane (28). Aby pozostawiæ uchwyt zamocowany do kierownicy, gdy nie jest on u ywany, ostro nie rozci±gnij strzemi±czka uchwytu i prze³ó je nad kierownic±, zaczepiaj±c o wystêpy ³adowarki (29). Upewnij siê, POLSKI e strzemi±czka s± mocno zaczepione (30). Pod³±cz ³adowarkê do urz±dzenia mobilnego Pod³±cz kabel ³adowania do gniazda 2,0 mm urz±dzenia Nokia. Je li w tym samym czasie do dynama bêdzie pod³±czona lampa reflektora, urz±dzenie nie bêdzie odpowiednio ³adowane. adowanie baterii przy u yciu dynama Upewnij siê, e ³adowarka jest pod³±czona do urz±dzenia mobilnego. Naci nij d¼wigniê dynama tak, aby rolka napêdowa przyleg³a do opony. Jed¼ rowerem szybciej ni 6 km/godz., co jest typow± prêdko ci± spacerow±. Je li jedziesz zbyt wolno, ³adowanie mo e siê nie rozpocz±æ, nawet gdy pó¼niej przyspieszysz. W takim wypadku zatrzymaj rower i od³±cz na kilka sekund kabel ³adowania od urz±dzenia mobilnego. Je eli podczas jazdy rowerem u ywasz równie zestawu s³uchawkowego Bluetooth, mo liwe, e moc generowana przez dynamo bêdzie niewystarczaj±ca, aby na³adowaæ urz±dzenie mobilne.

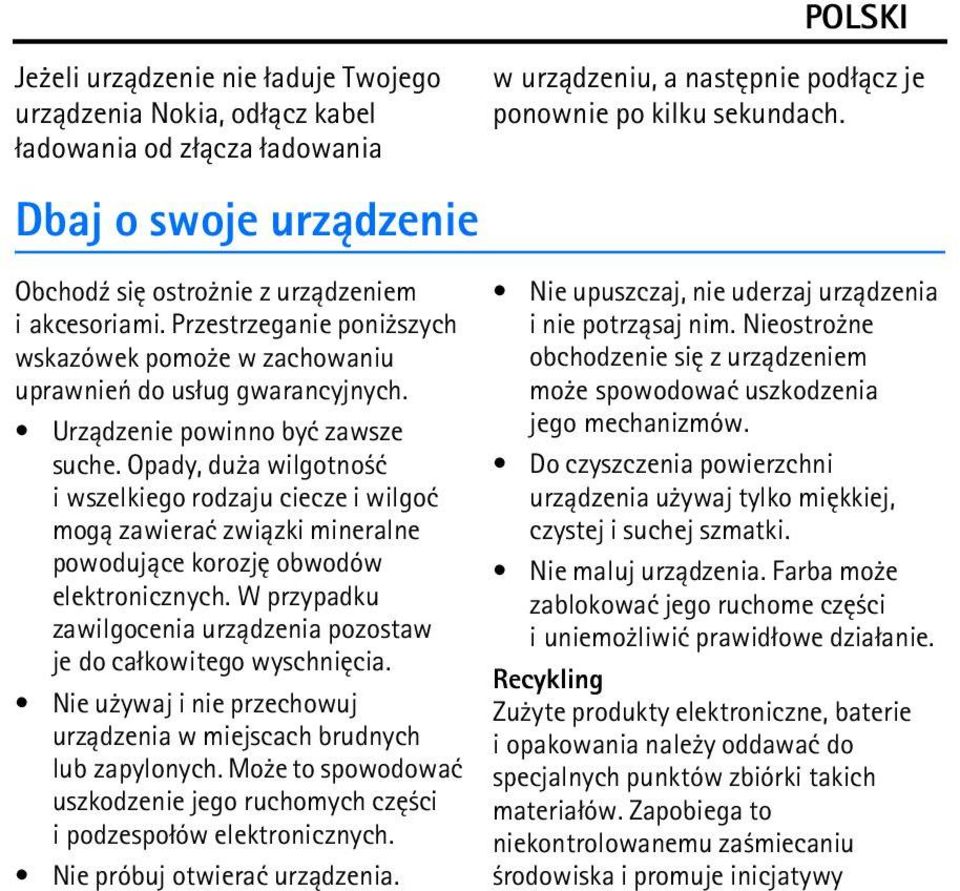

17 Je eli urz±dzenie nie ³aduje Twojego urz±dzenia Nokia, od³±cz kabel ³adowania od z³±cza ³adowania Dbaj o swoje urz±dzenie Obchod¼ siê ostro nie z urz±dzeniem i akcesoriami. Przestrzeganie poni szych wskazówek pomo e w zachowaniu uprawnieñ do us³ug gwarancyjnych. Urz±dzenie powinno byæ zawsze suche. Opady, du a wilgotno æ i wszelkiego rodzaju ciecze i wilgoæ mog± zawieraæ zwi±zki mineralne powoduj±ce korozjê obwodów elektronicznych. W przypadku zawilgocenia urz±dzenia pozostaw je do ca³kowitego wyschniêcia. Nie u ywaj i nie przechowuj urz±dzenia w miejscach brudnych lub zapylonych. Mo e to spowodowaæ uszkodzenie jego ruchomych czê ci i podzespo³ów elektronicznych. Nie próbuj otwieraæ urz±dzenia. POLSKI w urz±dzeniu, a nastêpnie pod³±cz je ponownie po kilku sekundach. Nie upuszczaj, nie uderzaj urz±dzenia i nie potrz±saj nim. Nieostro ne obchodzenie siê z urz±dzeniem mo e spowodowaæ uszkodzenia jego mechanizmów. Do czyszczenia powierzchni urz±dzenia u ywaj tylko miêkkiej, czystej i suchej szmatki. Nie maluj urz±dzenia. Farba mo e zablokowaæ jego ruchome czê ci i uniemo liwiæ prawid³owe dzia³anie. Recykling Zu yte produkty elektroniczne, baterie i opakowania nale y oddawaæ do specjalnych punktów zbiórki takich materia³ów. Zapobiega to niekontrolowanemu za miecaniu rodowiska i promuje inicjatywy

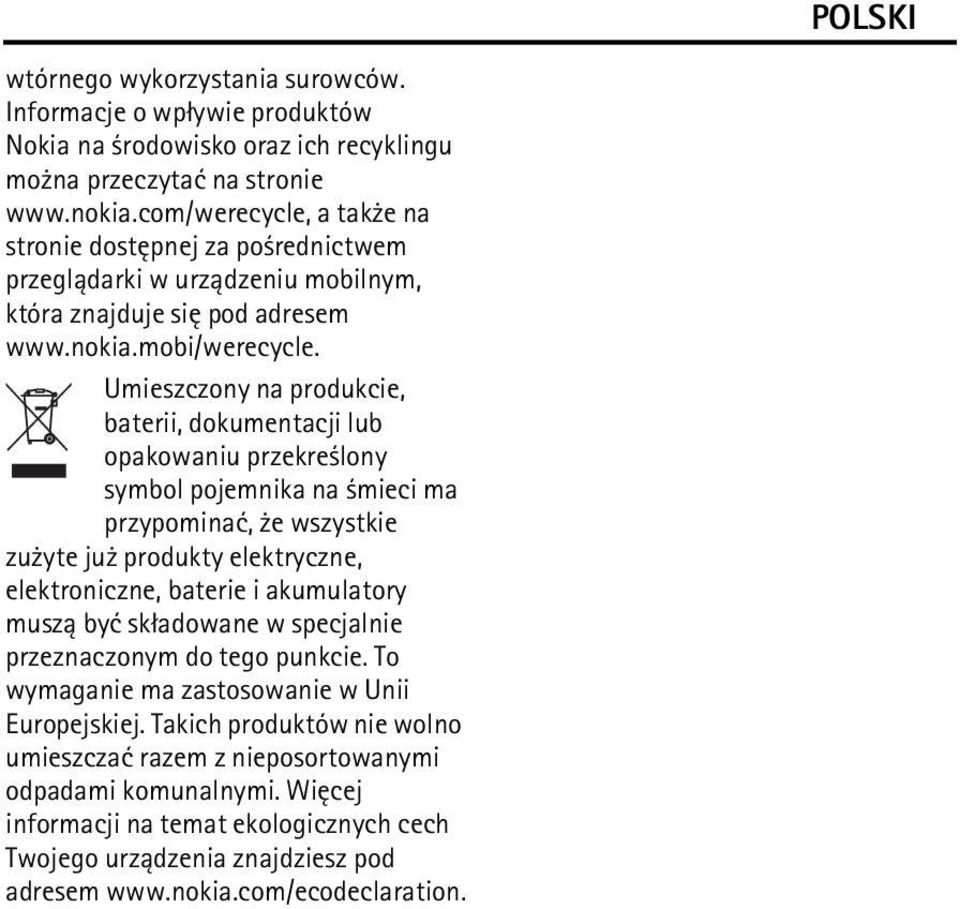

18 wtórnego wykorzystania surowców. Informacje o wp³ywie produktów Nokia na rodowisko oraz ich recyklingu mo na przeczytaæ na stronie a tak e na stronie dostêpnej za po rednictwem przegl±darki w urz±dzeniu mobilnym, która znajduje siê pod adresem Umieszczony na produkcie, baterii, dokumentacji lub opakowaniu przekre lony symbol pojemnika na mieci ma przypominaæ, e wszystkie zu yte ju produkty elektryczne, elektroniczne, baterie i akumulatory musz± byæ sk³adowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma zastosowanie w Unii Europejskiej. Takich produktów nie wolno umieszczaæ razem z nieposortowanymi odpadami komunalnymi. Wiêcej informacji na temat ekologicznych cech Twojego urz±dzenia znajdziesz pod adresem POLSKI
