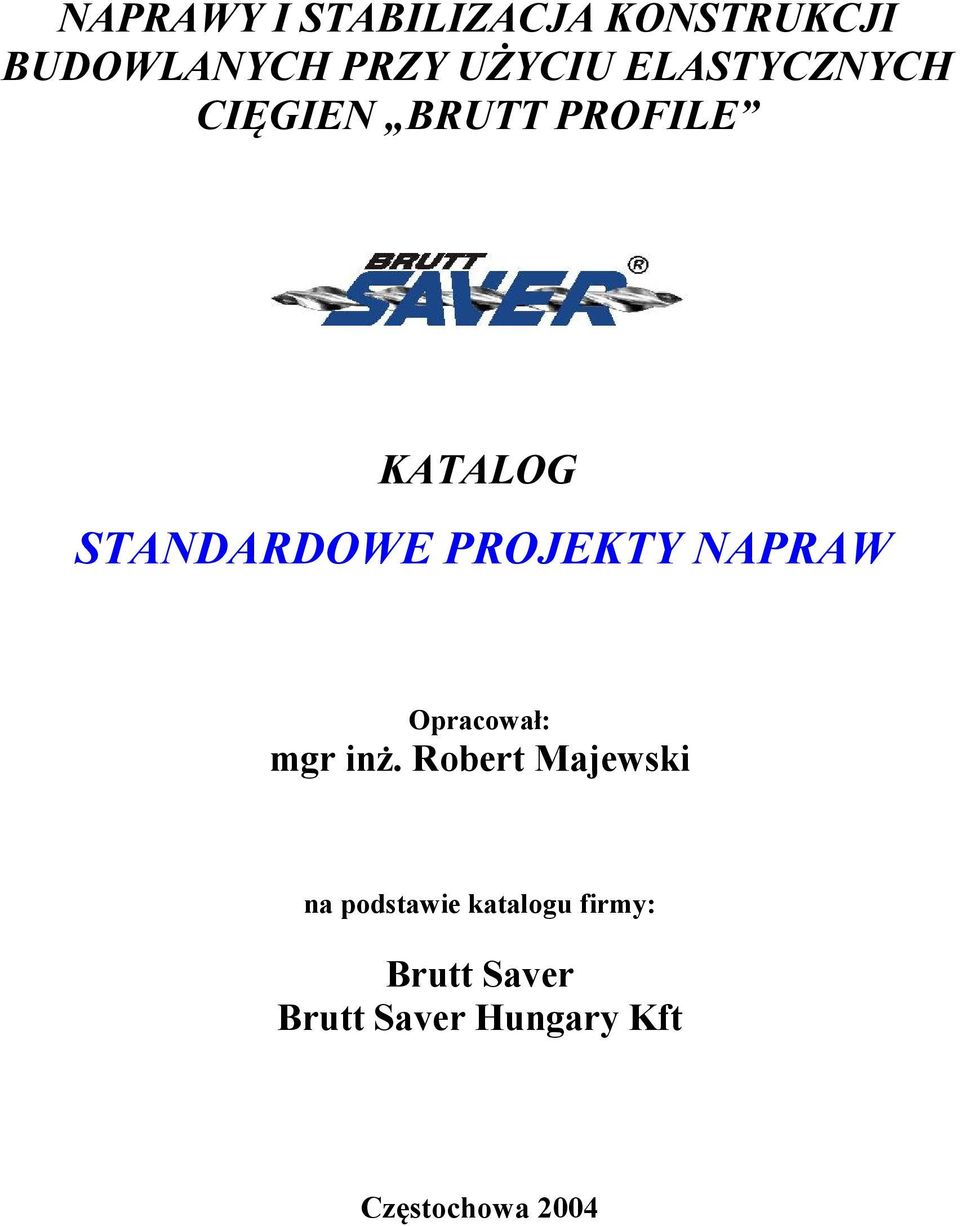

1 NAPRAWY I STABILIZACJA KONSTRUKCJI BUDOWLANYCH PRZY UŻYCIU ELASTYCZNYCH CIĘGIEN BRUTT PROFILE KATALOG STANDARDOWE PROJEKTY NAPRAW Opracował: mgr inż. Robert Majewski na podstawie katalogu firmy: Brutt Saver Brutt Saver Hungary Kft Częstochowa 2004

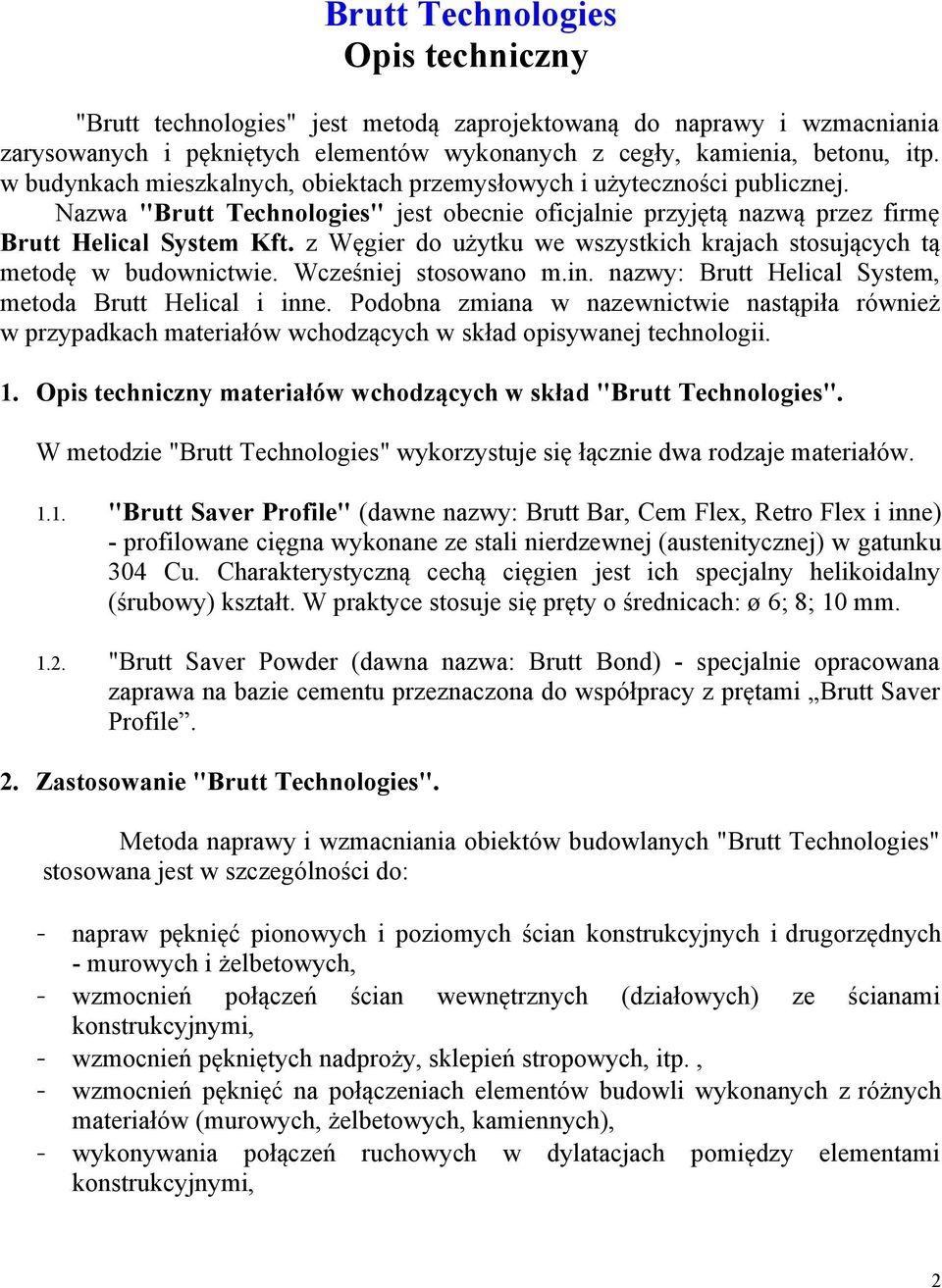

2 Brutt Technologies Opis techniczny "Brutt technologies" jest metodą zaprojektowaną do naprawy i wzmacniania zarysowanych i pękniętych elementów wykonanych z cegły, kamienia, betonu, itp. w budynkach mieszkalnych, obiektach przemysłowych i użyteczności publicznej. Nazwa "Brutt Technologies" jest obecnie oficjalnie przyjętą nazwą przez firmę Brutt Helical System Kft. z Węgier do użytku we wszystkich krajach stosujących tą metodę w budownictwie. Wcześniej stosowano m.in. nazwy: Brutt Helical System, metoda Brutt Helical i inne. Podobna zmiana w nazewnictwie nastąpiła również w przypadkach materiałów wchodzących w skład opisywanej technologii. 1. Opis techniczny materiałów wchodzących w skład "Brutt Technologies". W metodzie "Brutt Technologies" wykorzystuje się łącznie dwa rodzaje materiałów "Brutt Saver Profile" (dawne nazwy: Brutt Bar, Cem Flex, Retro Flex i inne) - profilowane cięgna wykonane ze stali nierdzewnej (austenitycznej) w gatunku 304 Cu. Charakterystyczną cechą cięgien jest ich specjalny helikoidalny (śrubowy) kształt. W praktyce stosuje się pręty o średnicach: ø 6; 8; 10 mm "Brutt Saver Powder (dawna nazwa: Brutt Bond) - specjalnie opracowana zaprawa na bazie cementu przeznaczona do współpracy z prętami Brutt Saver Profile. 2. Zastosowanie "Brutt Technologies". Metoda naprawy i wzmacniania obiektów budowlanych "Brutt Technologies" stosowana jest w szczególności do: - napraw pęknięć pionowych i poziomych ścian konstrukcyjnych i drugorzędnych - murowych i żelbetowych, - wzmocnień połączeń ścian wewnętrznych (działowych) ze ścianami konstrukcyjnymi, - wzmocnień pękniętych nadproży, sklepień stropowych, itp., - wzmocnień pęknięć na połączeniach elementów budowli wykonanych z różnych materiałów (murowych, żelbetowych, kamiennych), - wykonywania połączeń ruchowych w dylatacjach pomiędzy elementami konstrukcyjnymi, 2

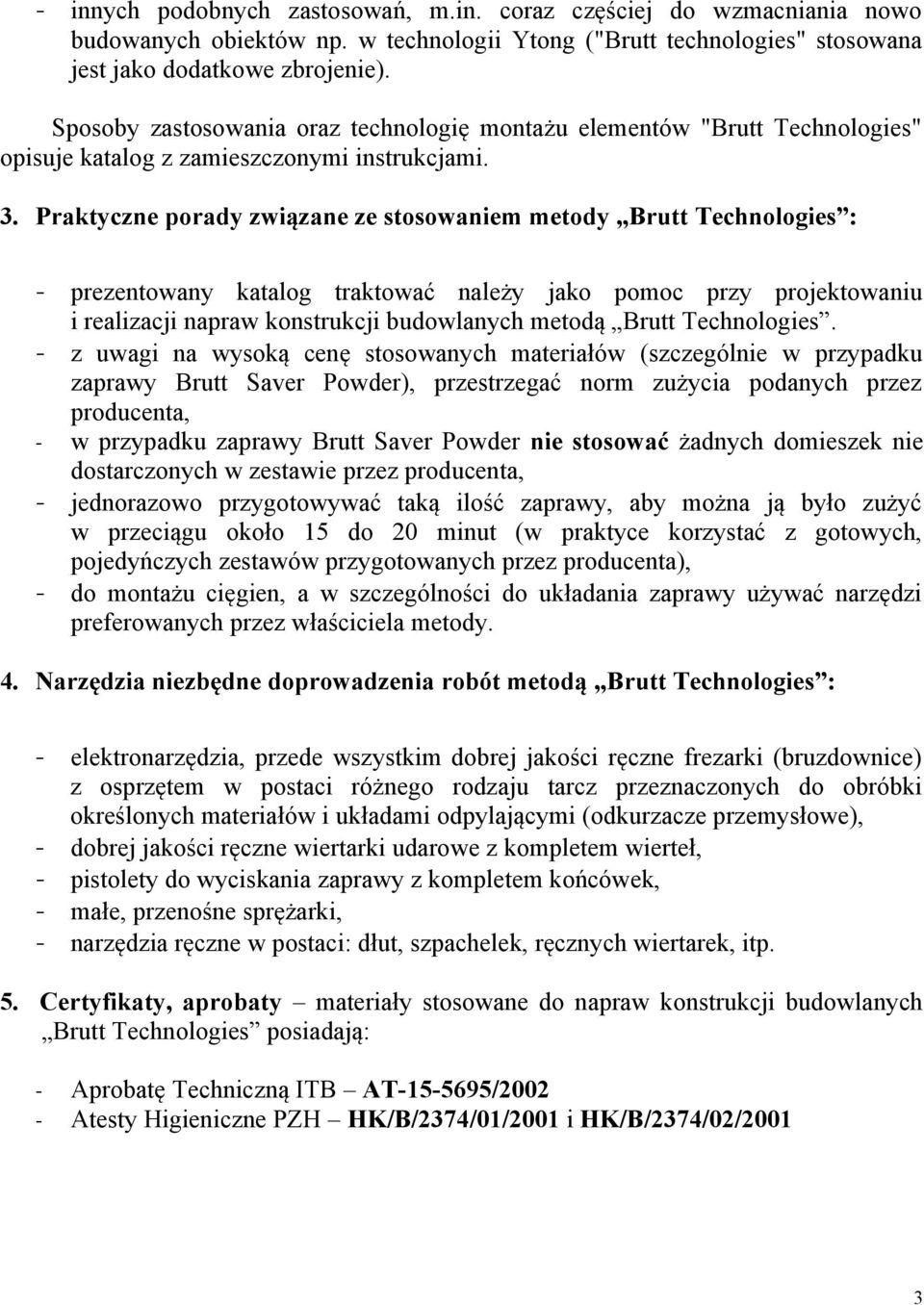

3 - innych podobnych zastosowań, m.in. coraz częściej do wzmacniania nowo budowanych obiektów np. w technologii Ytong ("Brutt technologies" stosowana jest jako dodatkowe zbrojenie). Sposoby zastosowania oraz technologię montażu elementów "Brutt Technologies" opisuje katalog z zamieszczonymi instrukcjami. 3. Praktyczne porady związane ze stosowaniem metody Brutt Technologies : - prezentowany katalog traktować należy jako pomoc przy projektowaniu i realizacji napraw konstrukcji budowlanych metodą Brutt Technologies. - z uwagi na wysoką cenę stosowanych materiałów (szczególnie w przypadku zaprawy Brutt Saver Powder), przestrzegać norm zużycia podanych przez producenta, - w przypadku zaprawy Brutt Saver Powder nie stosować żadnych domieszek nie dostarczonych w zestawie przez producenta, - jednorazowo przygotowywać taką ilość zaprawy, aby można ją było zużyć w przeciągu około 15 do 20 minut (w praktyce korzystać z gotowych, pojedyńczych zestawów przygotowanych przez producenta), - do montażu cięgien, a w szczególności do układania zaprawy używać narzędzi preferowanych przez właściciela metody. 4. Narzędzia niezbędne doprowadzenia robót metodą Brutt Technologies : - elektronarzędzia, przede wszystkim dobrej jakości ręczne frezarki (bruzdownice) z osprzętem w postaci różnego rodzaju tarcz przeznaczonych do obróbki określonych materiałów i układami odpylającymi (odkurzacze przemysłowe), - dobrej jakości ręczne wiertarki udarowe z kompletem wierteł, - pistolety do wyciskania zaprawy z kompletem końcówek, - małe, przenośne sprężarki, - narzędzia ręczne w postaci: dłut, szpachelek, ręcznych wiertarek, itp. 5. Certyfikaty, aprobaty materiały stosowane do napraw konstrukcji budowlanych Brutt Technologies posiadają: - Aprobatę Techniczną ITB AT / Atesty Higieniczne PZH HK/B/2374/01/2001 i HK/B/2374/02/2001 3

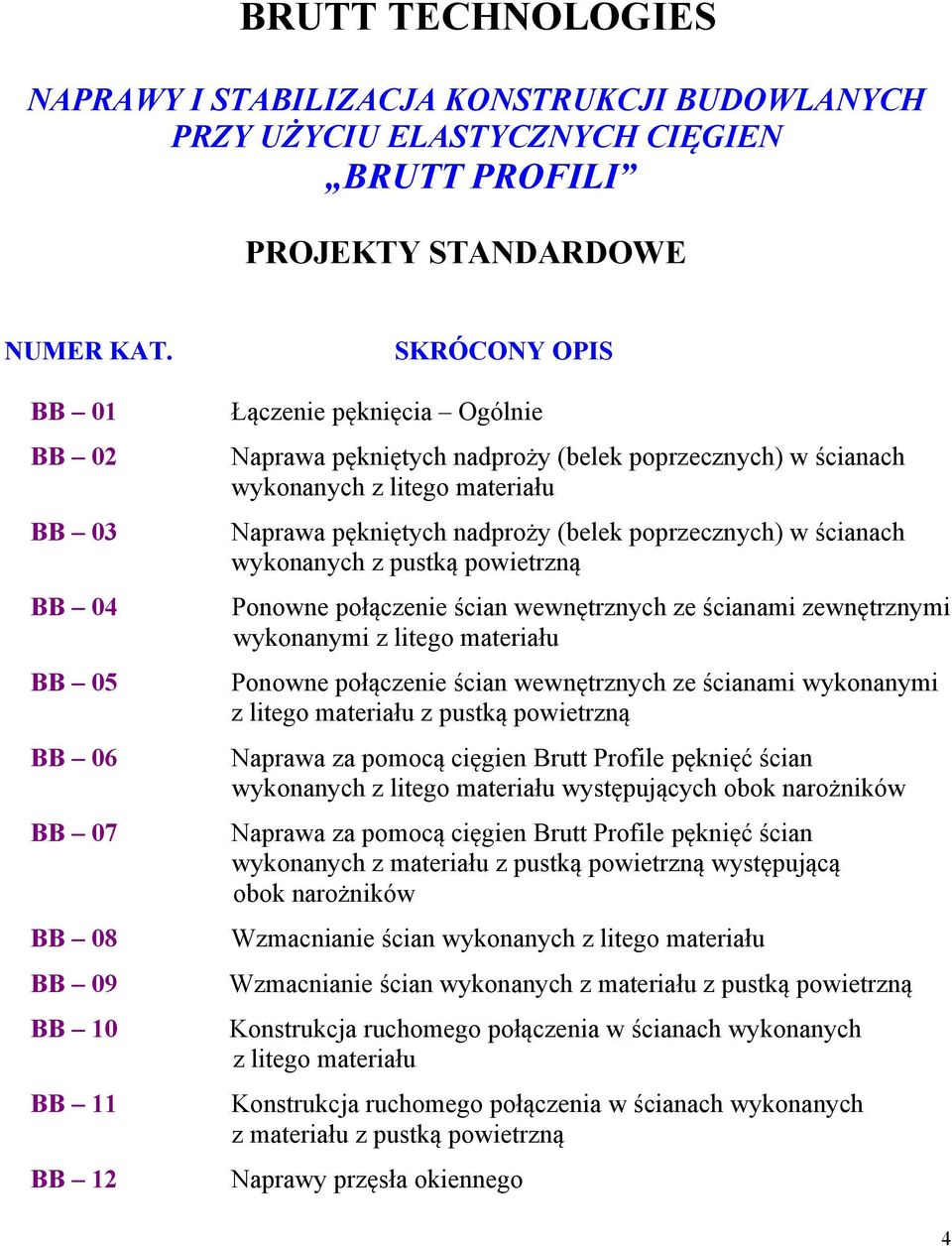

4 BRUTT TECHNOLOGIES NAPRAWY I STABILIZACJA KONSTRUKCJI BUDOWLANYCH PRZY UŻYCIU ELASTYCZNYCH CIĘGIEN BRUTT PROFILI PROJEKTY STANDARDOWE NUMER KAT. SKRÓCONY OPIS BB 01 Łączenie pęknięcia Ogólnie BB 02 Naprawa pękniętych nadproży (belek poprzecznych) w ścianach wykonanych z litego materiału BB 03 Naprawa pękniętych nadproży (belek poprzecznych) w ścianach wykonanych z pustką powietrzną BB 04 Ponowne połączenie ścian wewnętrznych ze ścianami zewnętrznymi wykonanymi z litego materiału BB 05 Ponowne połączenie ścian wewnętrznych ze ścianami wykonanymi z litego materiału z pustką powietrzną BB 06 Naprawa za pomocą cięgien Brutt Profile pęknięć ścian wykonanych z litego materiału występujących obok narożników BB 07 Naprawa za pomocą cięgien Brutt Profile pęknięć ścian wykonanych z materiału z pustką powietrzną występującą obok narożników BB 08 Wzmacnianie ścian wykonanych z litego materiału BB 09 BB 10 Wzmacnianie ścian wykonanych z materiału z pustką powietrzną Konstrukcja ruchomego połączenia w ścianach wykonanych z litego materiału BB 11 Konstrukcja ruchomego połączenia w ścianach wykonanych z materiału z pustką powietrzną BB 12 Naprawy przęsła okiennego 4

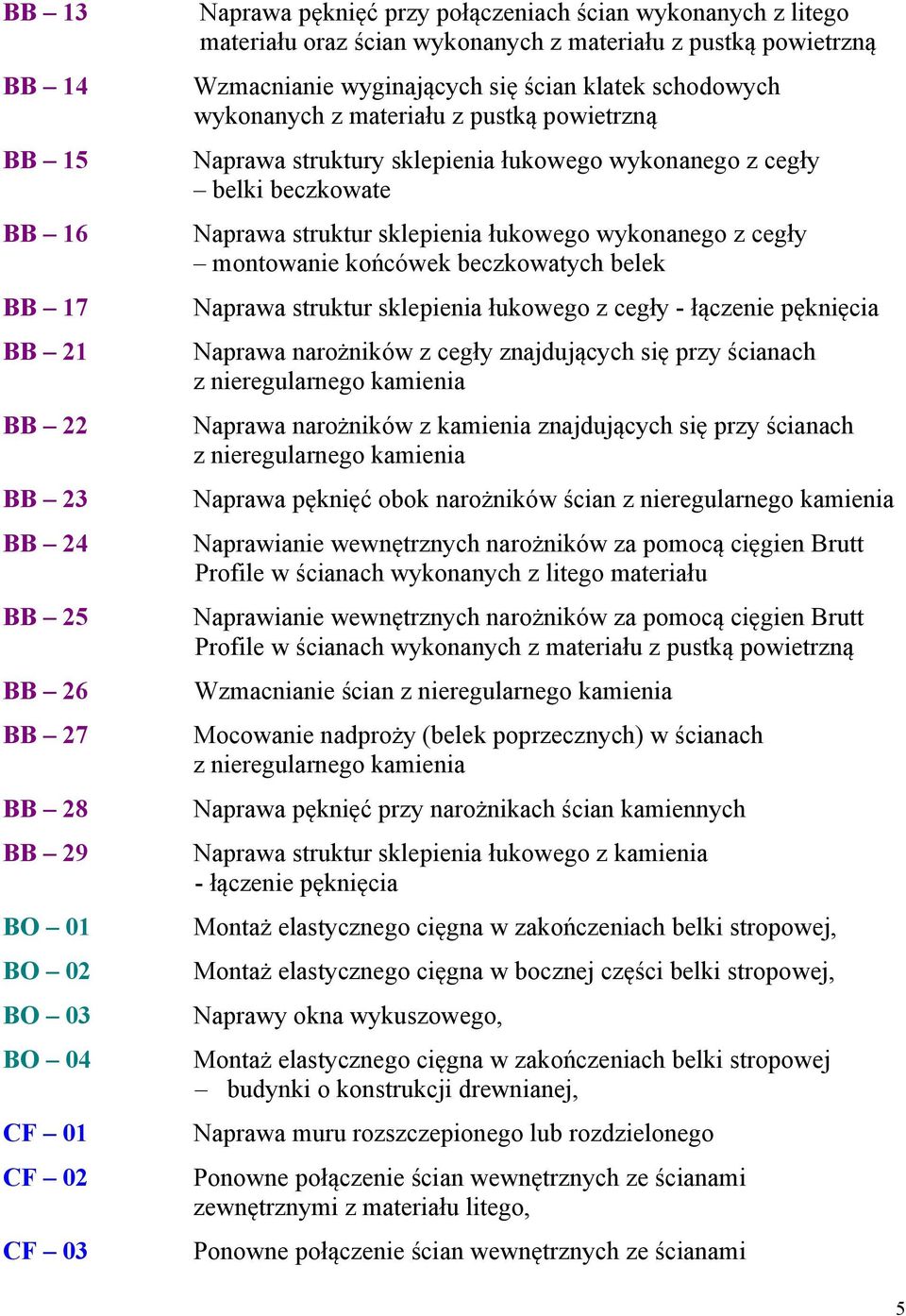

5 BB 13 Naprawa pęknięć przy połączeniach ścian wykonanych z litego materiału oraz ścian wykonanych z materiału z pustką powietrzną BB 14 Wzmacnianie wyginających się ścian klatek schodowych wykonanych z materiału z pustką powietrzną BB 15 Naprawa struktury sklepienia łukowego wykonanego z cegły belki beczkowate BB 16 Naprawa struktur sklepienia łukowego wykonanego z cegły montowanie końcówek beczkowatych belek BB 17 Naprawa struktur sklepienia łukowego z cegły - łączenie pęknięcia BB 21 Naprawa narożników z cegły znajdujących się przy ścianach z nieregularnego kamienia BB 22 Naprawa narożników z kamienia znajdujących się przy ścianach z nieregularnego kamienia BB 23 Naprawa pęknięć obok narożników ścian z nieregularnego kamienia BB 24 Naprawianie wewnętrznych narożników za pomocą cięgien Brutt Profile w ścianach wykonanych z litego materiału BB 25 Naprawianie wewnętrznych narożników za pomocą cięgien Brutt Profile w ścianach wykonanych z materiału z pustką powietrzną BB 26 Wzmacnianie ścian z nieregularnego kamienia BB 27 Mocowanie nadproży (belek poprzecznych) w ścianach z nieregularnego kamienia BB 28 Naprawa pęknięć przy narożnikach ścian kamiennych BB 29 Naprawa struktur sklepienia łukowego z kamienia - łączenie pęknięcia BO 01 Montaż elastycznego cięgna w zakończeniach belki stropowej, BO 02 Montaż elastycznego cięgna w bocznej części belki stropowej, BO 03 Naprawy okna wykuszowego, BO 04 Montaż elastycznego cięgna w zakończeniach belki stropowej budynki o konstrukcji drewnianej, CF 01 Naprawa muru rozszczepionego lub rozdzielonego CF 02 Ponowne połączenie ścian wewnętrznych ze ścianami zewnętrznymi z materiału litego, CF 03 Ponowne połączenie ścian wewnętrznych ze ścianami 5

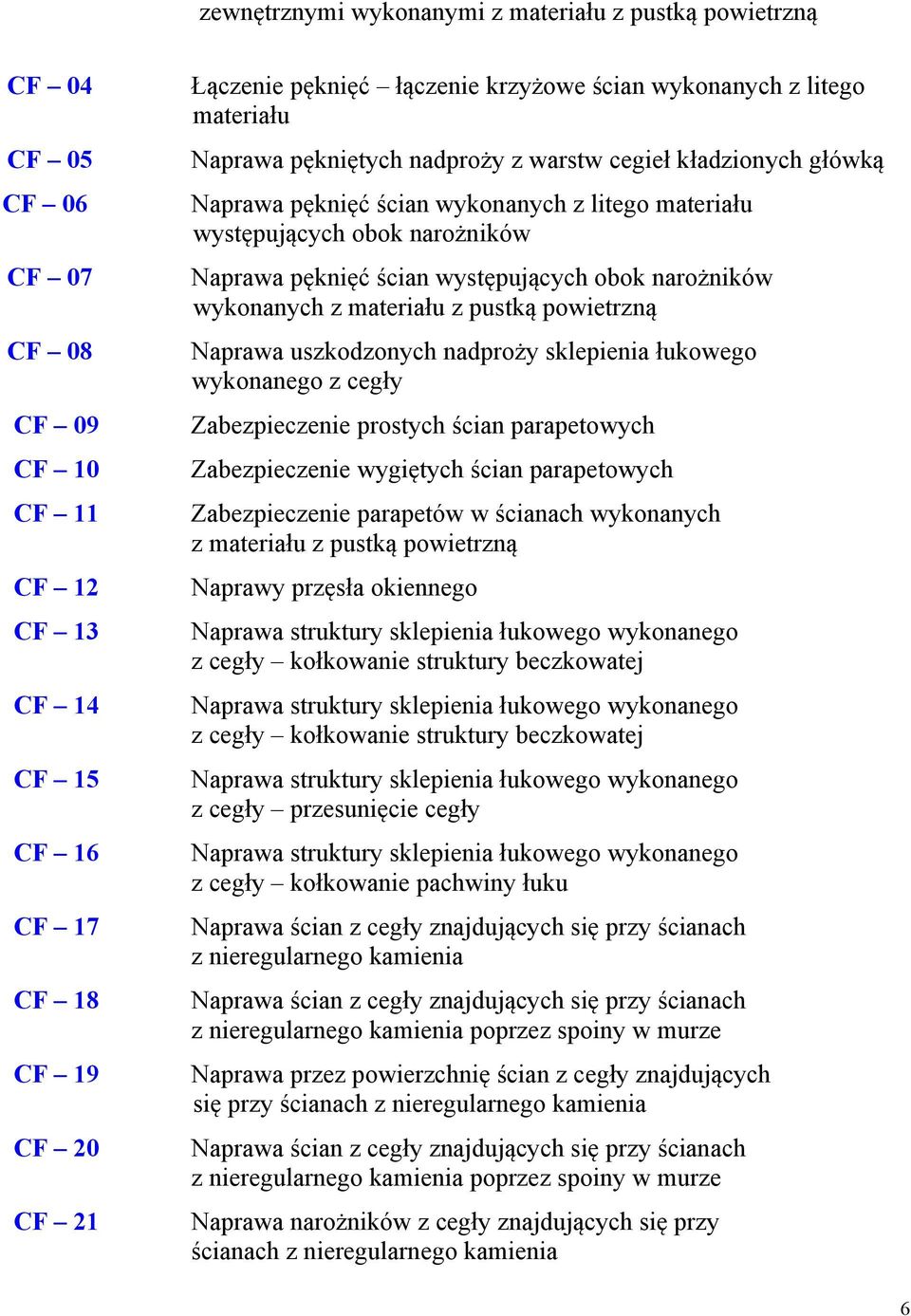

6 zewnętrznymi wykonanymi z materiału z pustką powietrzną CF 04 CF 05 CF 06 CF 07 CF 08 CF 09 CF 10 CF 11 CF 12 CF 13 CF 14 CF 15 CF 16 CF 17 CF 18 CF 19 CF 20 CF 21 Łączenie pęknięć łączenie krzyżowe ścian wykonanych z litego materiału Naprawa pękniętych nadproży z warstw cegieł kładzionych główką Naprawa pęknięć ścian wykonanych z litego materiału występujących obok narożników Naprawa pęknięć ścian występujących obok narożników wykonanych z materiału z pustką powietrzną Naprawa uszkodzonych nadproży sklepienia łukowego wykonanego z cegły Zabezpieczenie prostych ścian parapetowych Zabezpieczenie wygiętych ścian parapetowych Zabezpieczenie parapetów w ścianach wykonanych z materiału z pustką powietrzną Naprawy przęsła okiennego Naprawa struktury sklepienia łukowego wykonanego z cegły kołkowanie struktury beczkowatej Naprawa struktury sklepienia łukowego wykonanego z cegły kołkowanie struktury beczkowatej Naprawa struktury sklepienia łukowego wykonanego z cegły przesunięcie cegły Naprawa struktury sklepienia łukowego wykonanego z cegły kołkowanie pachwiny łuku Naprawa ścian z cegły znajdujących się przy ścianach z nieregularnego kamienia Naprawa ścian z cegły znajdujących się przy ścianach z nieregularnego kamienia poprzez spoiny w murze Naprawa przez powierzchnię ścian z cegły znajdujących się przy ścianach z nieregularnego kamienia Naprawa ścian z cegły znajdujących się przy ścianach z nieregularnego kamienia poprzez spoiny w murze Naprawa narożników z cegły znajdujących się przy ścianach z nieregularnego kamienia 6

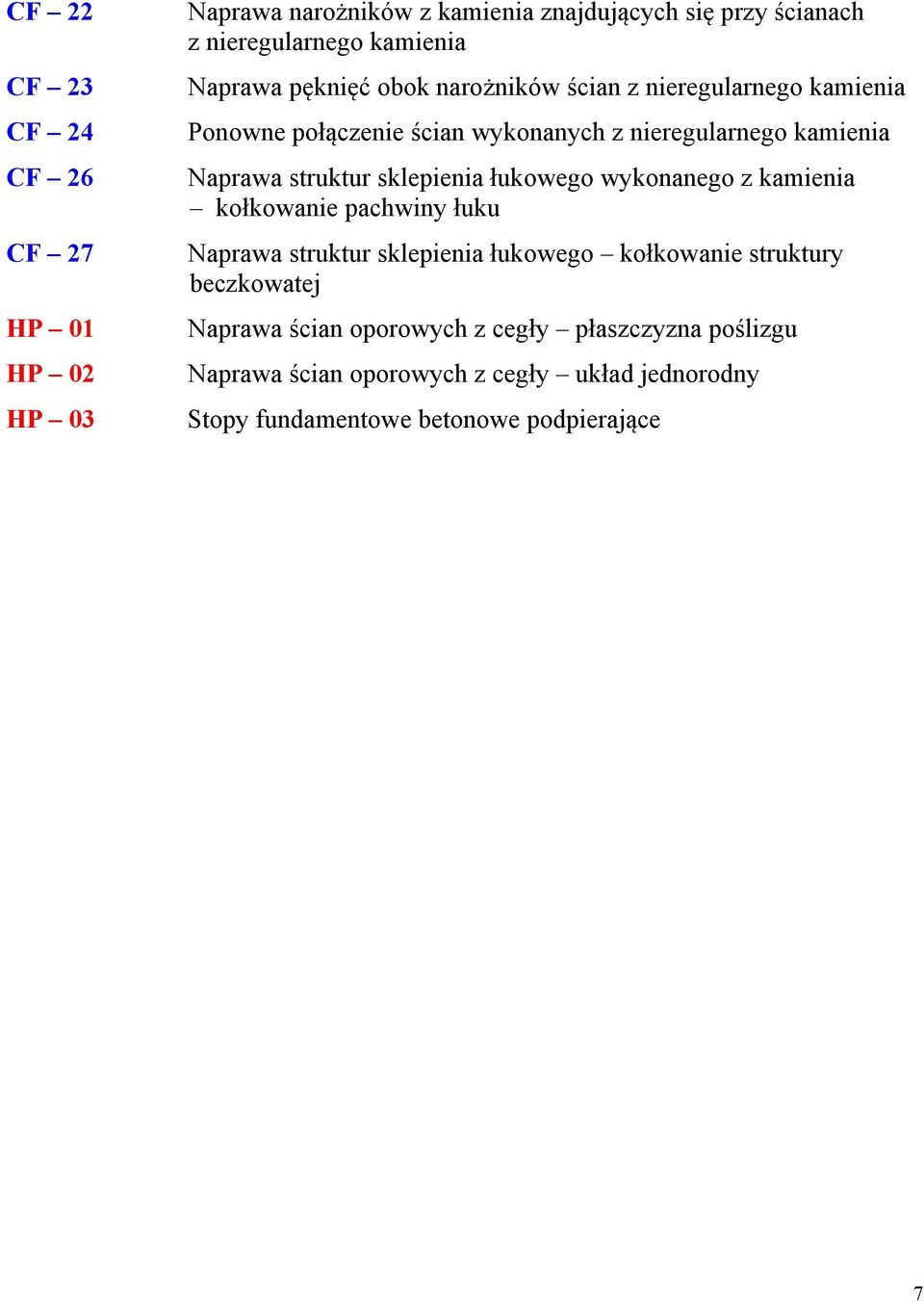

7 CF 22 CF 23 CF 24 CF 26 CF 27 HP 01 HP 02 HP 03 Naprawa narożników z kamienia znajdujących się przy ścianach z nieregularnego kamienia Naprawa pęknięć obok narożników ścian z nieregularnego kamienia Ponowne połączenie ścian wykonanych z nieregularnego kamienia Naprawa struktur sklepienia łukowego wykonanego z kamienia kołkowanie pachwiny łuku Naprawa struktur sklepienia łukowego kołkowanie struktury beczkowatej Naprawa ścian oporowych z cegły płaszczyzna poślizgu Naprawa ścian oporowych z cegły układ jednorodny Stopy fundamentowe betonowe podpierające 7

8 8

9 9

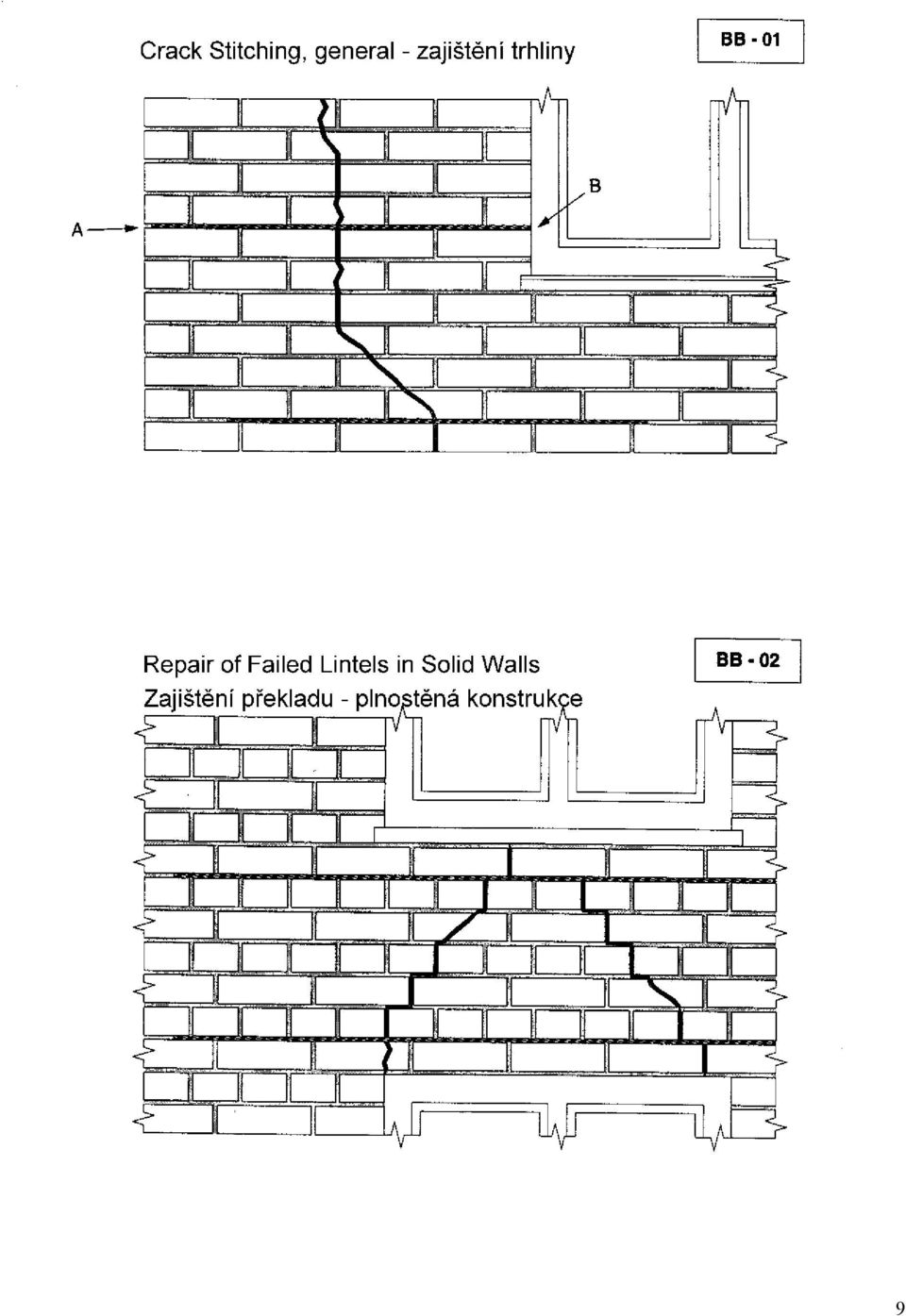

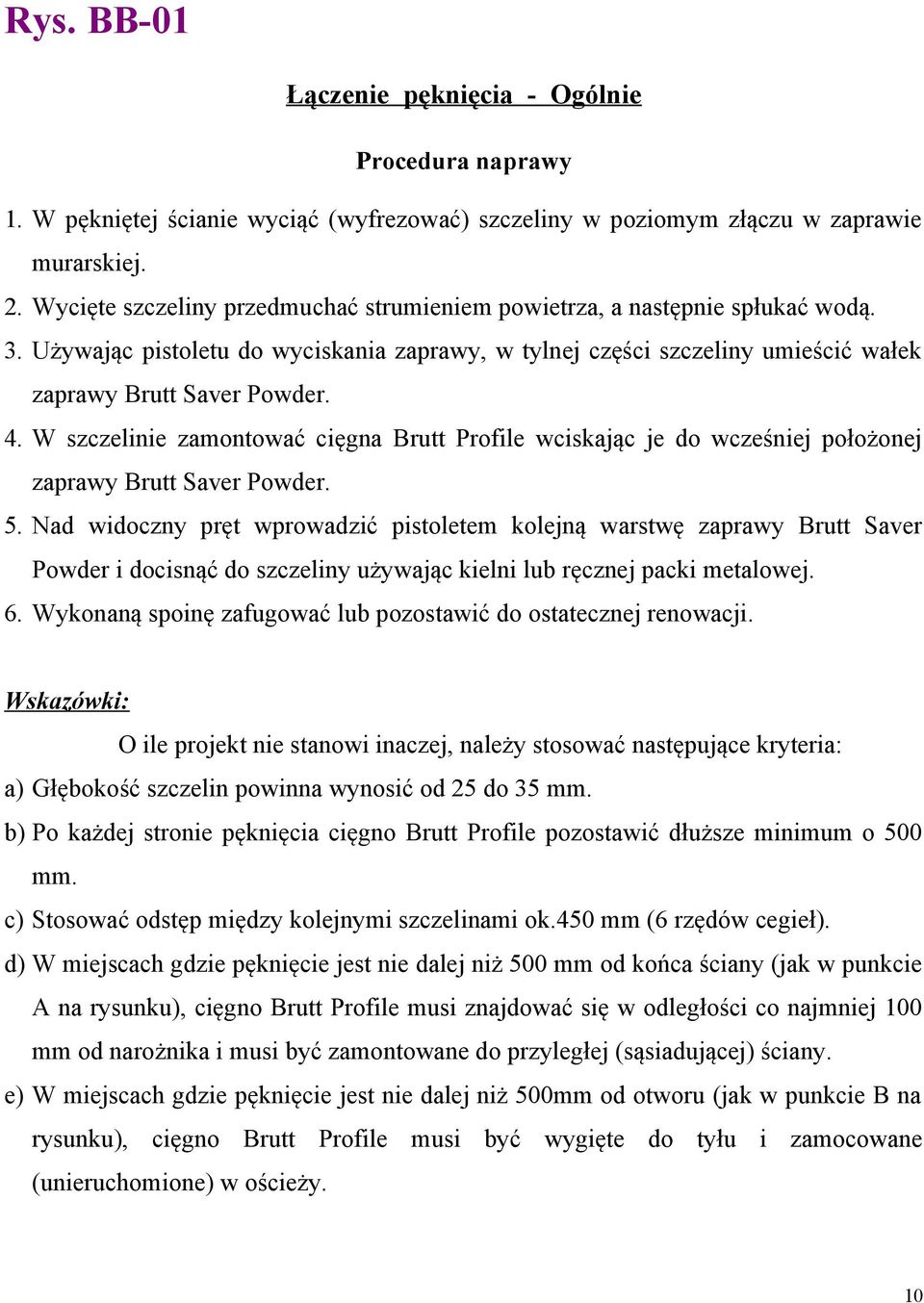

10 Rys. BB-01 Łączenie pęknięcia - Ogólnie 1. W pękniętej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. 2. Wycięte szczeliny przedmuchać strumieniem powietrza, a następnie spłukać wodą. 3. Używając pistoletu do wyciskania zaprawy, w tylnej części szczeliny umieścić wałek zaprawy Brutt Saver Powder. 4. W szczelinie zamontować cięgna Brutt Profile wciskając je do wcześniej położonej zaprawy Brutt Saver Powder. 5. Nad widoczny pręt wprowadzić pistoletem kolejną warstwę zaprawy Brutt Saver Powder i docisnąć do szczeliny używając kielni lub ręcznej packi metalowej. 6. Wykonaną spoinę zafugować lub pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczelin powinna wynosić od 25 do 35 mm. b) Po każdej stronie pęknięcia cięgno Brutt Profile pozostawić dłuższe minimum o 500 mm. c) Stosować odstęp między kolejnymi szczelinami ok.450 mm (6 rzędów cegieł). d) W miejscach gdzie pęknięcie jest nie dalej niż 500 mm od końca ściany (jak w punkcie A na rysunku), cięgno Brutt Profile musi znajdować się w odległości co najmniej 100 mm od narożnika i musi być zamontowane do przyległej (sąsiadującej) ściany. e) W miejscach gdzie pęknięcie jest nie dalej niż 500mm od otworu (jak w punkcie B na rysunku), cięgno Brutt Profile musi być wygięte do tyłu i zamocowane (unieruchomione) w ościeży. 10

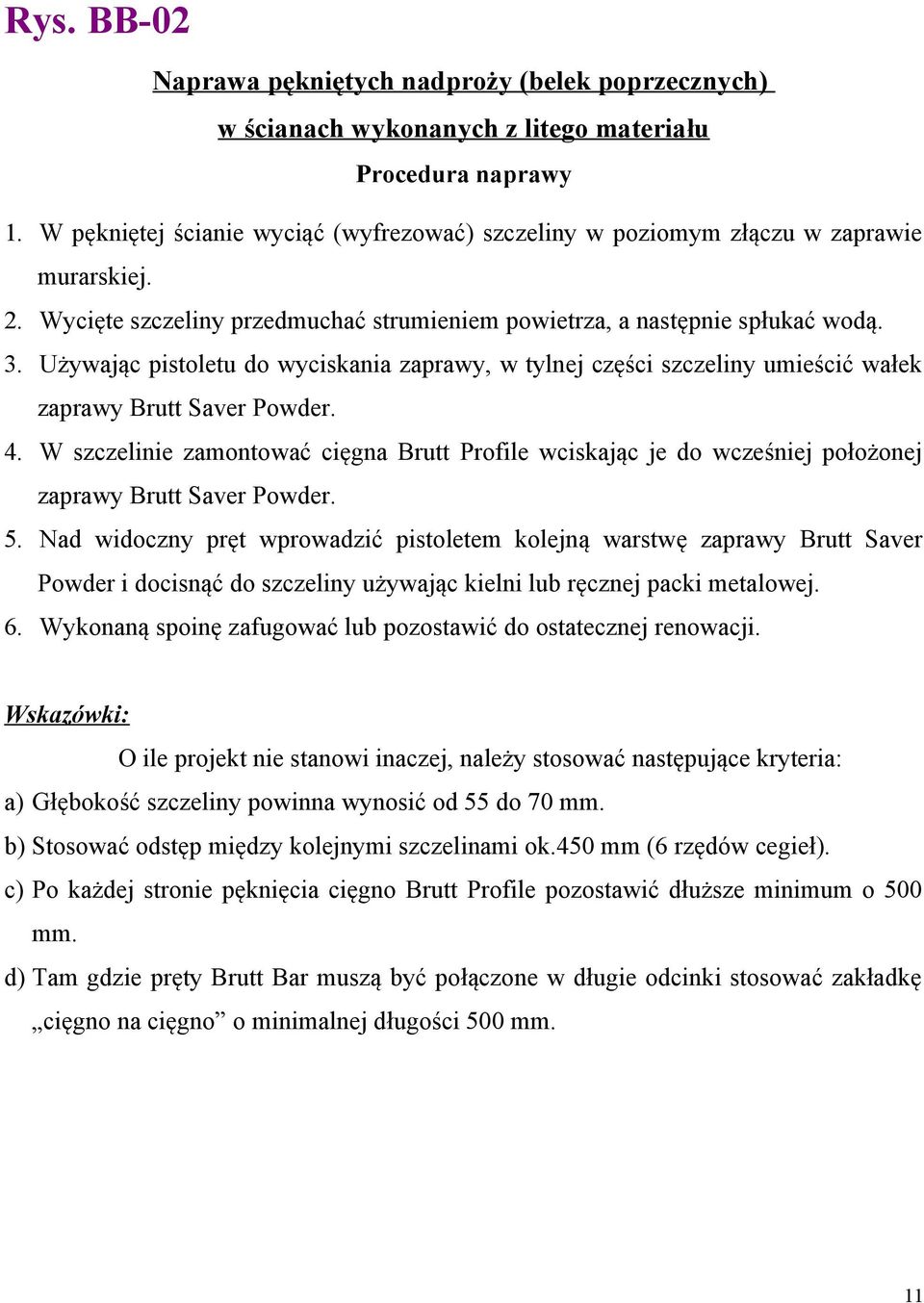

11 Rys. BB-02 Naprawa pękniętych nadproży (belek poprzecznych) w ścianach wykonanych z litego materiału 1. W pękniętej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. 2. Wycięte szczeliny przedmuchać strumieniem powietrza, a następnie spłukać wodą. 3. Używając pistoletu do wyciskania zaprawy, w tylnej części szczeliny umieścić wałek zaprawy Brutt Saver Powder. 4. W szczelinie zamontować cięgna Brutt Profile wciskając je do wcześniej położonej zaprawy Brutt Saver Powder. 5. Nad widoczny pręt wprowadzić pistoletem kolejną warstwę zaprawy Brutt Saver Powder i docisnąć do szczeliny używając kielni lub ręcznej packi metalowej. 6. Wykonaną spoinę zafugować lub pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny powinna wynosić od 55 do 70 mm. b) Stosować odstęp między kolejnymi szczelinami ok.450 mm (6 rzędów cegieł). c) Po każdej stronie pęknięcia cięgno Brutt Profile pozostawić dłuższe minimum o 500 mm. d) Tam gdzie pręty Brutt Bar muszą być połączone w długie odcinki stosować zakładkę cięgno na cięgno o minimalnej długości 500 mm. 11

12 12

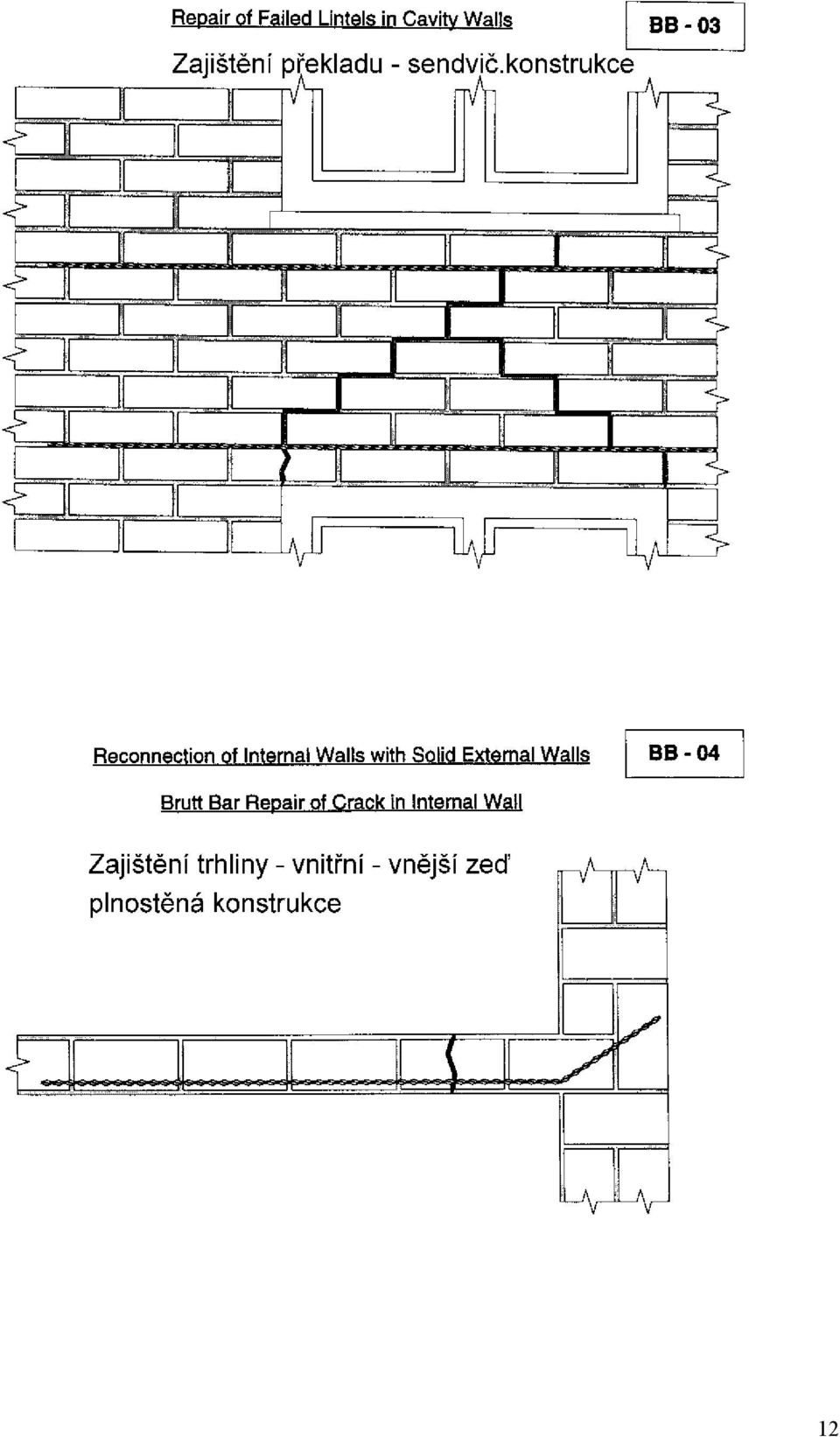

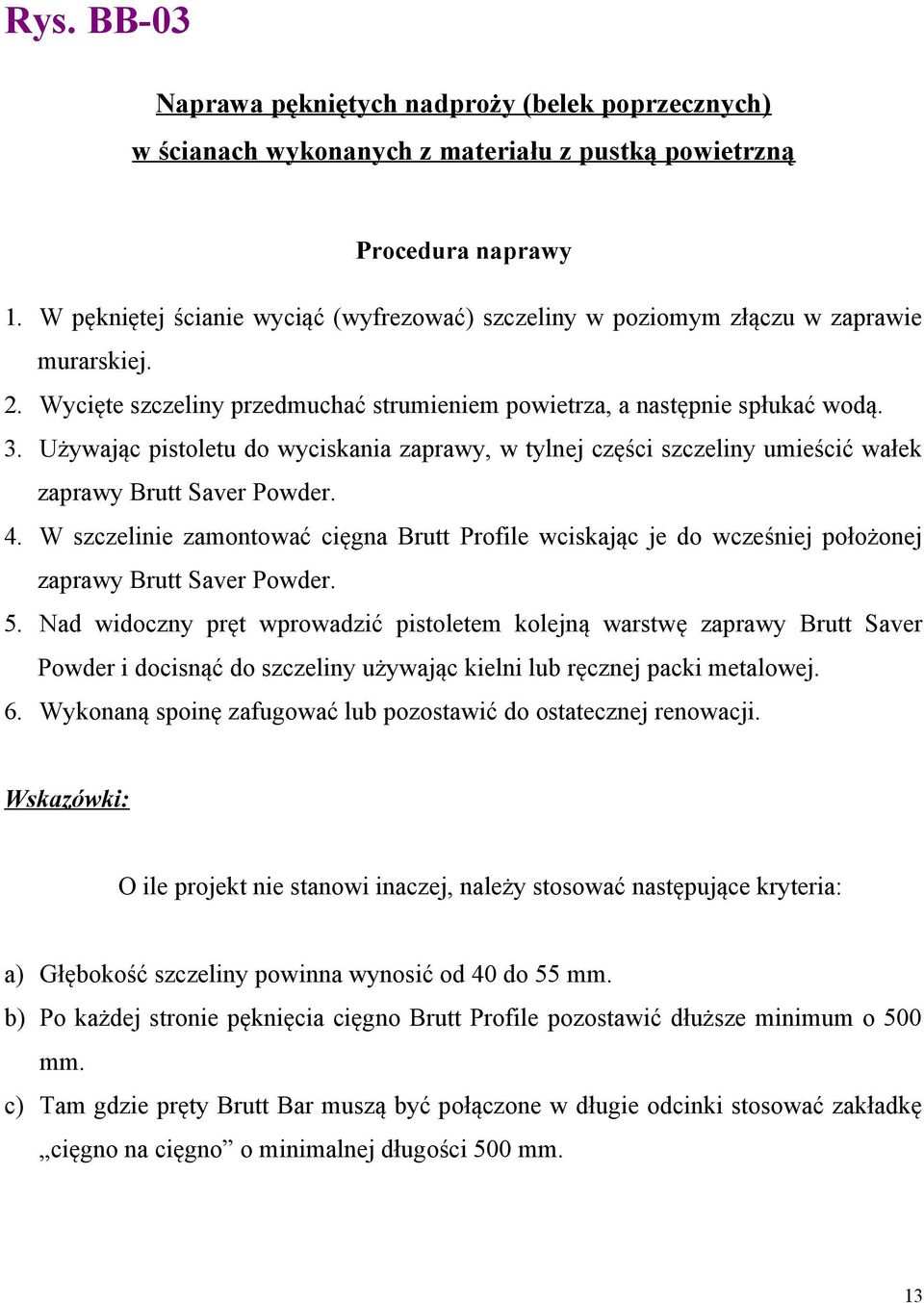

13 Rys. BB-03 Naprawa pękniętych nadproży (belek poprzecznych) w ścianach wykonanych z materiału z pustką powietrzną 1. W pękniętej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. 2. Wycięte szczeliny przedmuchać strumieniem powietrza, a następnie spłukać wodą. 3. Używając pistoletu do wyciskania zaprawy, w tylnej części szczeliny umieścić wałek zaprawy Brutt Saver Powder. 4. W szczelinie zamontować cięgna Brutt Profile wciskając je do wcześniej położonej zaprawy Brutt Saver Powder. 5. Nad widoczny pręt wprowadzić pistoletem kolejną warstwę zaprawy Brutt Saver Powder i docisnąć do szczeliny używając kielni lub ręcznej packi metalowej. 6. Wykonaną spoinę zafugować lub pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny powinna wynosić od 40 do 55 mm. b) Po każdej stronie pęknięcia cięgno Brutt Profile pozostawić dłuższe minimum o 500 mm. c) Tam gdzie pręty Brutt Bar muszą być połączone w długie odcinki stosować zakładkę cięgno na cięgno o minimalnej długości 500 mm. 13

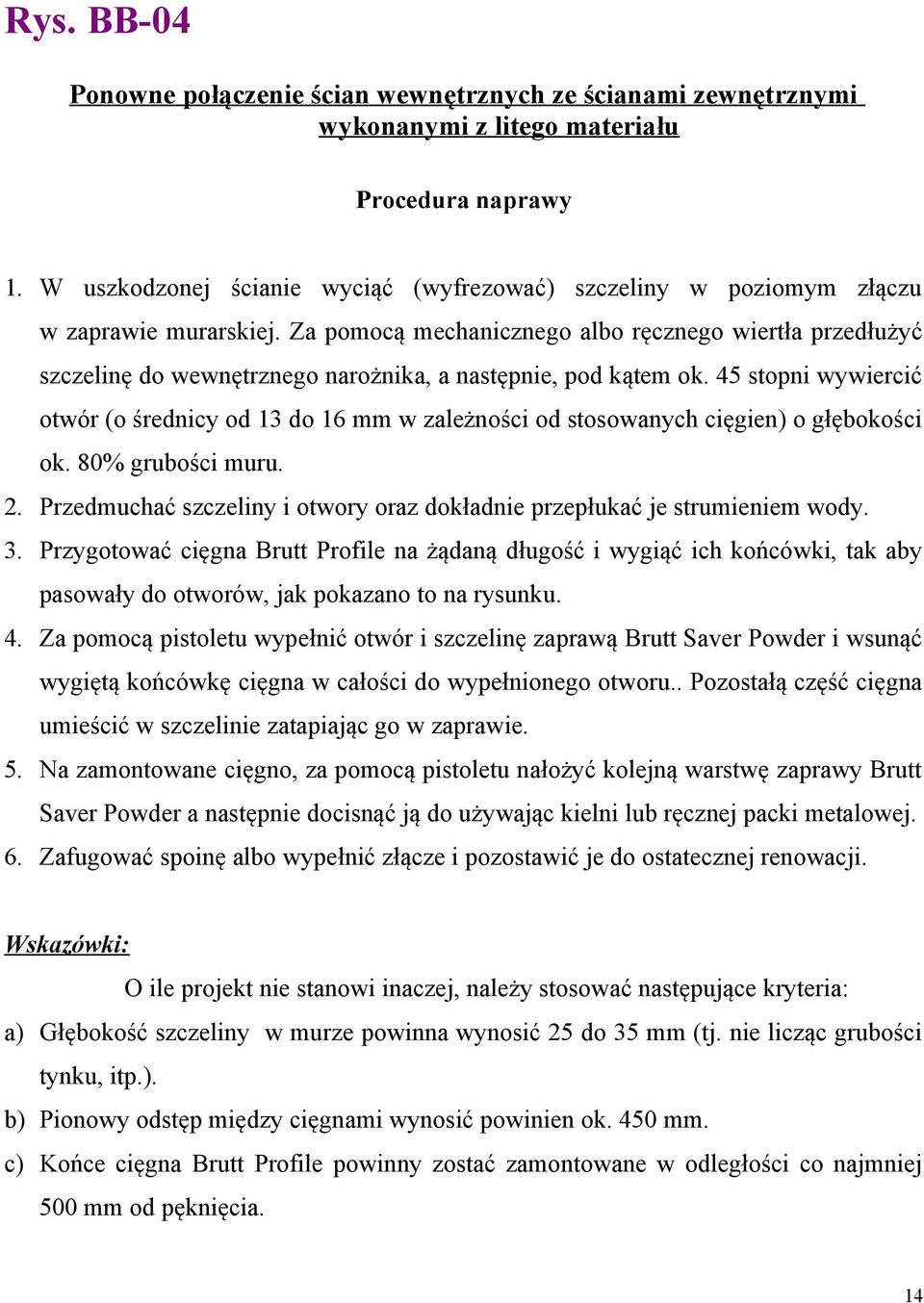

14 Rys. BB-04 Ponowne połączenie ścian wewnętrznych ze ścianami zewnętrznymi wykonanymi z litego materiału 1. W uszkodzonej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. Za pomocą mechanicznego albo ręcznego wiertła przedłużyć szczelinę do wewnętrznego narożnika, a następnie, pod kątem ok. 45 stopni wywiercić otwór (o średnicy od 13 do 16 mm w zależności od stosowanych cięgien) o głębokości ok. 80% grubości muru. 2. Przedmuchać szczeliny i otwory oraz dokładnie przepłukać je strumieniem wody. 3. Przygotować cięgna Brutt Profile na żądaną długość i wygiąć ich końcówki, tak aby pasowały do otworów, jak pokazano to na rysunku. 4. Za pomocą pistoletu wypełnić otwór i szczelinę zaprawą Brutt Saver Powder i wsunąć wygiętą końcówkę cięgna w całości do wypełnionego otworu.. Pozostałą część cięgna umieścić w szczelinie zatapiając go w zaprawie. 5. Na zamontowane cięgno, za pomocą pistoletu nałożyć kolejną warstwę zaprawy Brutt Saver Powder a następnie docisnąć ją do używając kielni lub ręcznej packi metalowej. 6. Zafugować spoinę albo wypełnić złącze i pozostawić je do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny w murze powinna wynosić 25 do 35 mm (tj. nie licząc grubości tynku, itp.). b) Pionowy odstęp między cięgnami wynosić powinien ok. 450 mm. c) Końce cięgna Brutt Profile powinny zostać zamontowane w odległości co najmniej 500 mm od pęknięcia. 14

15 15

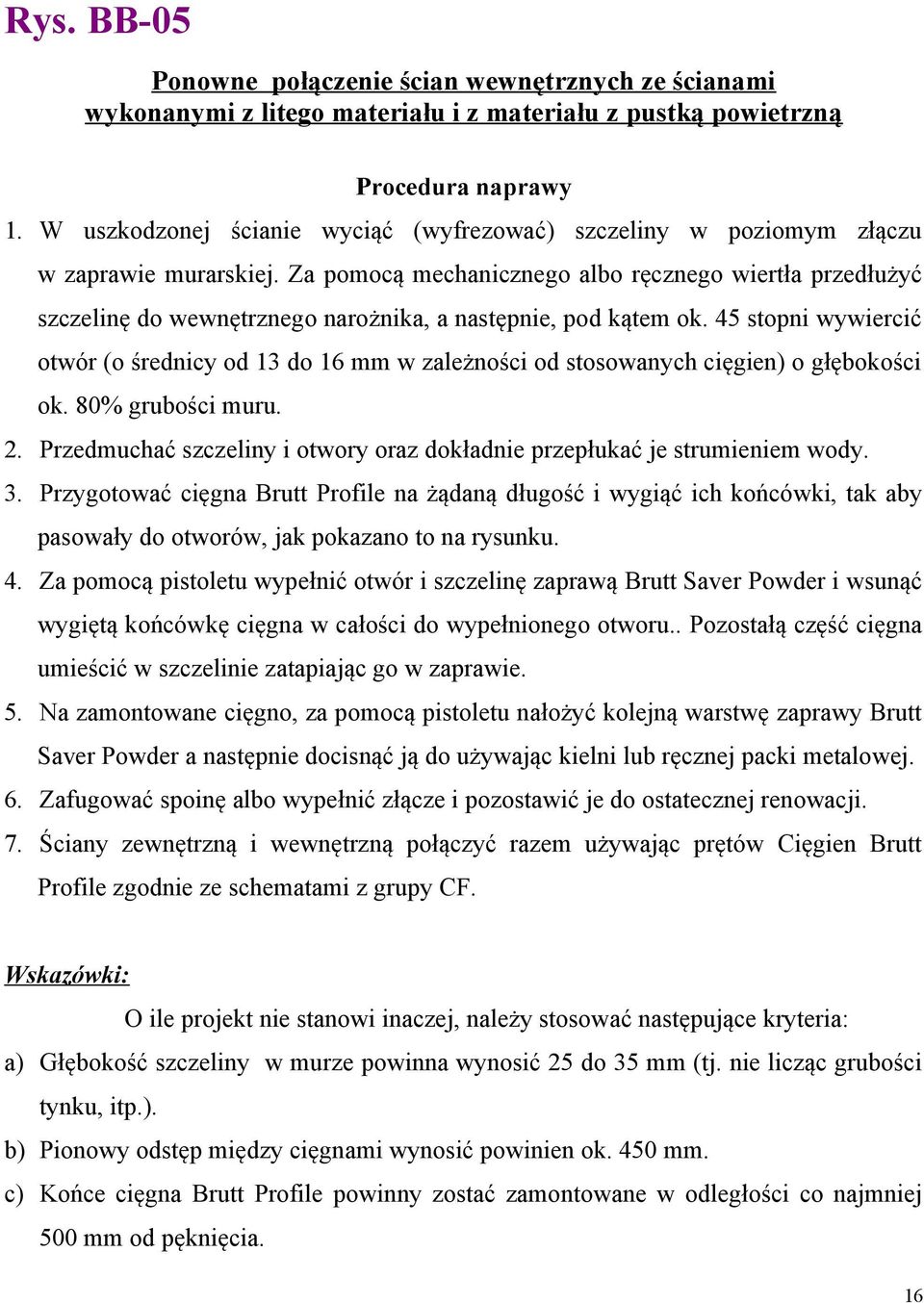

16 Rys. BB-05 Ponowne połączenie ścian wewnętrznych ze ścianami wykonanymi z litego materiału i z materiału z pustką powietrzną 1. W uszkodzonej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. Za pomocą mechanicznego albo ręcznego wiertła przedłużyć szczelinę do wewnętrznego narożnika, a następnie, pod kątem ok. 45 stopni wywiercić otwór (o średnicy od 13 do 16 mm w zależności od stosowanych cięgien) o głębokości ok. 80% grubości muru. 2. Przedmuchać szczeliny i otwory oraz dokładnie przepłukać je strumieniem wody. 3. Przygotować cięgna Brutt Profile na żądaną długość i wygiąć ich końcówki, tak aby pasowały do otworów, jak pokazano to na rysunku. 4. Za pomocą pistoletu wypełnić otwór i szczelinę zaprawą Brutt Saver Powder i wsunąć wygiętą końcówkę cięgna w całości do wypełnionego otworu.. Pozostałą część cięgna umieścić w szczelinie zatapiając go w zaprawie. 5. Na zamontowane cięgno, za pomocą pistoletu nałożyć kolejną warstwę zaprawy Brutt Saver Powder a następnie docisnąć ją do używając kielni lub ręcznej packi metalowej. 6. Zafugować spoinę albo wypełnić złącze i pozostawić je do ostatecznej renowacji. 7. Ściany zewnętrzną i wewnętrzną połączyć razem używając prętów Cięgien Brutt Profile zgodnie ze schematami z grupy CF. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny w murze powinna wynosić 25 do 35 mm (tj. nie licząc grubości tynku, itp.). b) Pionowy odstęp między cięgnami wynosić powinien ok. 450 mm. c) Końce cięgna Brutt Profile powinny zostać zamontowane w odległości co najmniej 500 mm od pęknięcia. 16

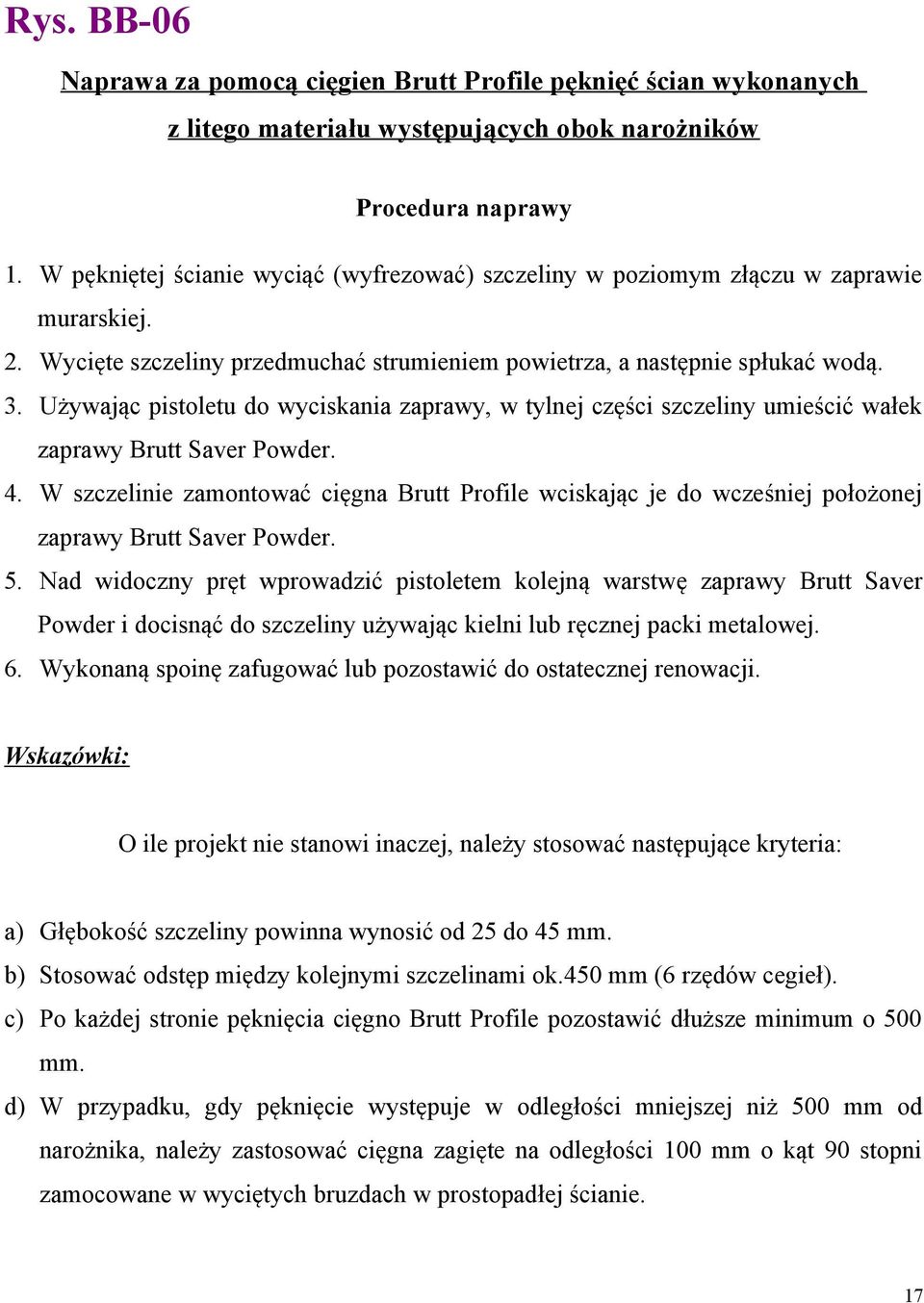

17 Rys. BB-06 Naprawa za pomocą cięgien Brutt Profile pęknięć ścian wykonanych z litego materiału występujących obok narożników 1. W pękniętej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. 2. Wycięte szczeliny przedmuchać strumieniem powietrza, a następnie spłukać wodą. 3. Używając pistoletu do wyciskania zaprawy, w tylnej części szczeliny umieścić wałek zaprawy Brutt Saver Powder. 4. W szczelinie zamontować cięgna Brutt Profile wciskając je do wcześniej położonej zaprawy Brutt Saver Powder. 5. Nad widoczny pręt wprowadzić pistoletem kolejną warstwę zaprawy Brutt Saver Powder i docisnąć do szczeliny używając kielni lub ręcznej packi metalowej. 6. Wykonaną spoinę zafugować lub pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny powinna wynosić od 25 do 45 mm. b) Stosować odstęp między kolejnymi szczelinami ok.450 mm (6 rzędów cegieł). c) Po każdej stronie pęknięcia cięgno Brutt Profile pozostawić dłuższe minimum o 500 mm. d) W przypadku, gdy pęknięcie występuje w odległości mniejszej niż 500 mm od narożnika, należy zastosować cięgna zagięte na odległości 100 mm o kąt 90 stopni zamocowane w wyciętych bruzdach w prostopadłej ścianie. 17

18 18

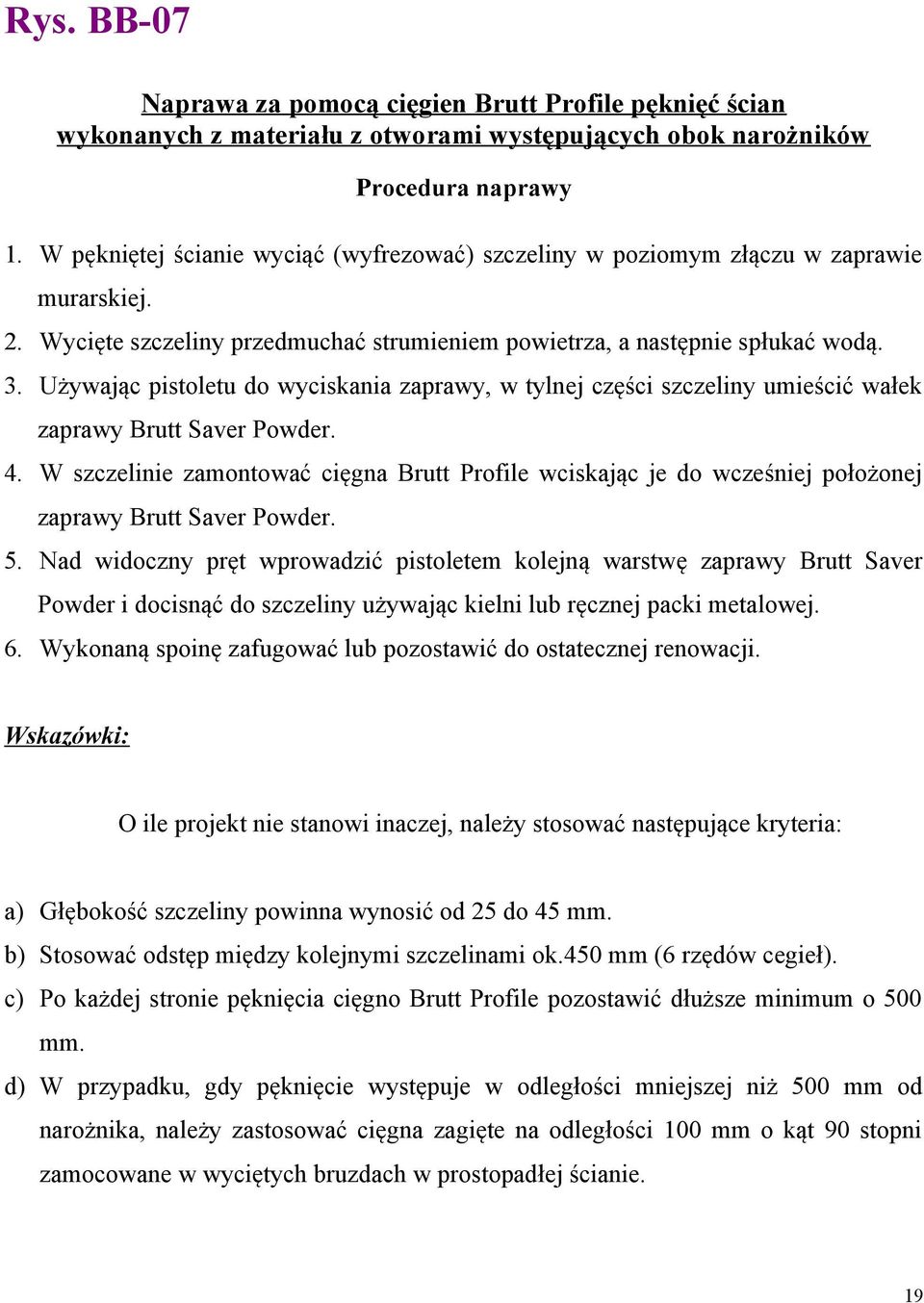

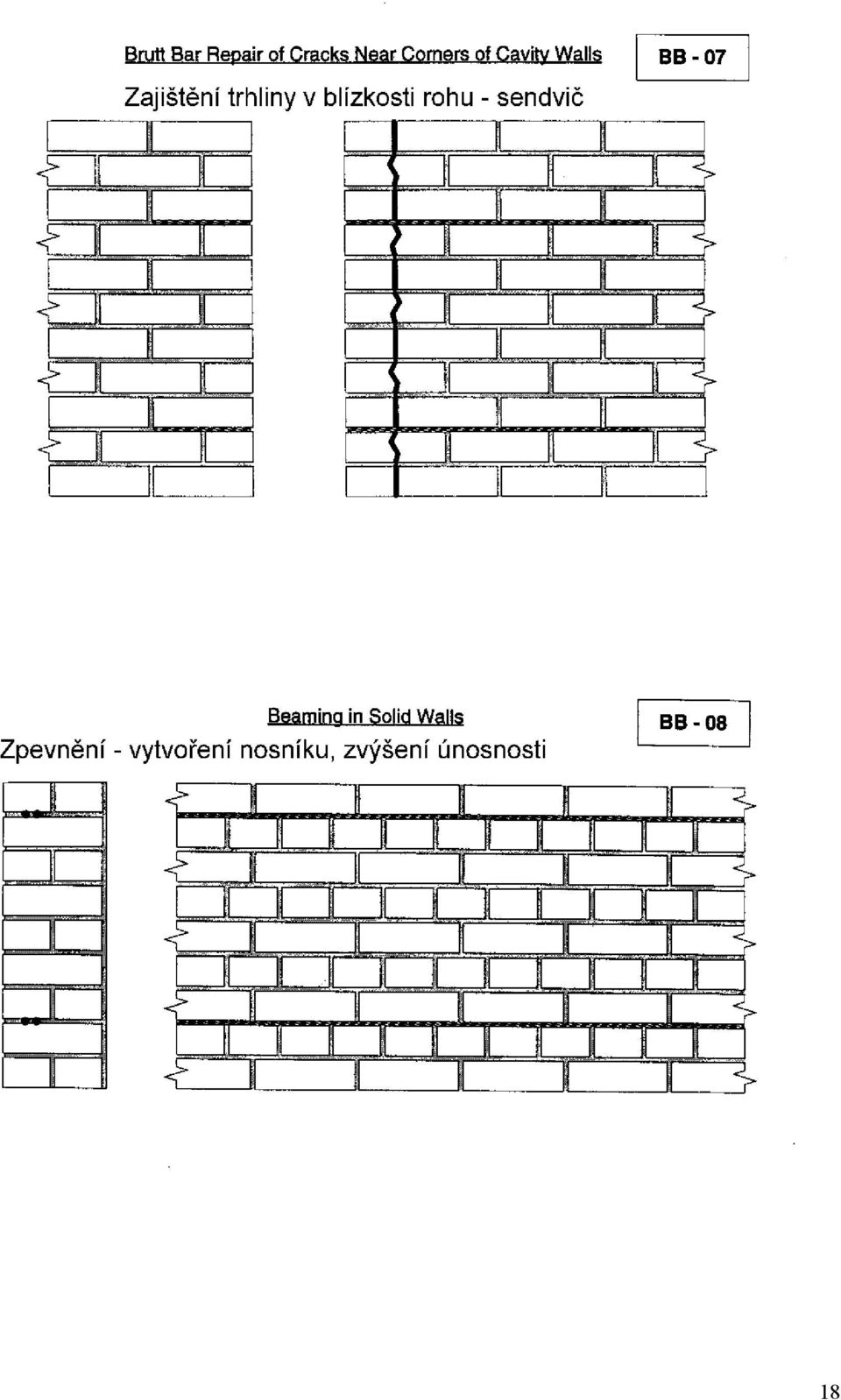

19 Rys. BB-07 Naprawa za pomocą cięgien Brutt Profile pęknięć ścian wykonanych z materiału z otworami występujących obok narożników 1. W pękniętej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. 2. Wycięte szczeliny przedmuchać strumieniem powietrza, a następnie spłukać wodą. 3. Używając pistoletu do wyciskania zaprawy, w tylnej części szczeliny umieścić wałek zaprawy Brutt Saver Powder. 4. W szczelinie zamontować cięgna Brutt Profile wciskając je do wcześniej położonej zaprawy Brutt Saver Powder. 5. Nad widoczny pręt wprowadzić pistoletem kolejną warstwę zaprawy Brutt Saver Powder i docisnąć do szczeliny używając kielni lub ręcznej packi metalowej. 6. Wykonaną spoinę zafugować lub pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny powinna wynosić od 25 do 45 mm. b) Stosować odstęp między kolejnymi szczelinami ok.450 mm (6 rzędów cegieł). c) Po każdej stronie pęknięcia cięgno Brutt Profile pozostawić dłuższe minimum o 500 mm. d) W przypadku, gdy pęknięcie występuje w odległości mniejszej niż 500 mm od narożnika, należy zastosować cięgna zagięte na odległości 100 mm o kąt 90 stopni zamocowane w wyciętych bruzdach w prostopadłej ścianie. 19

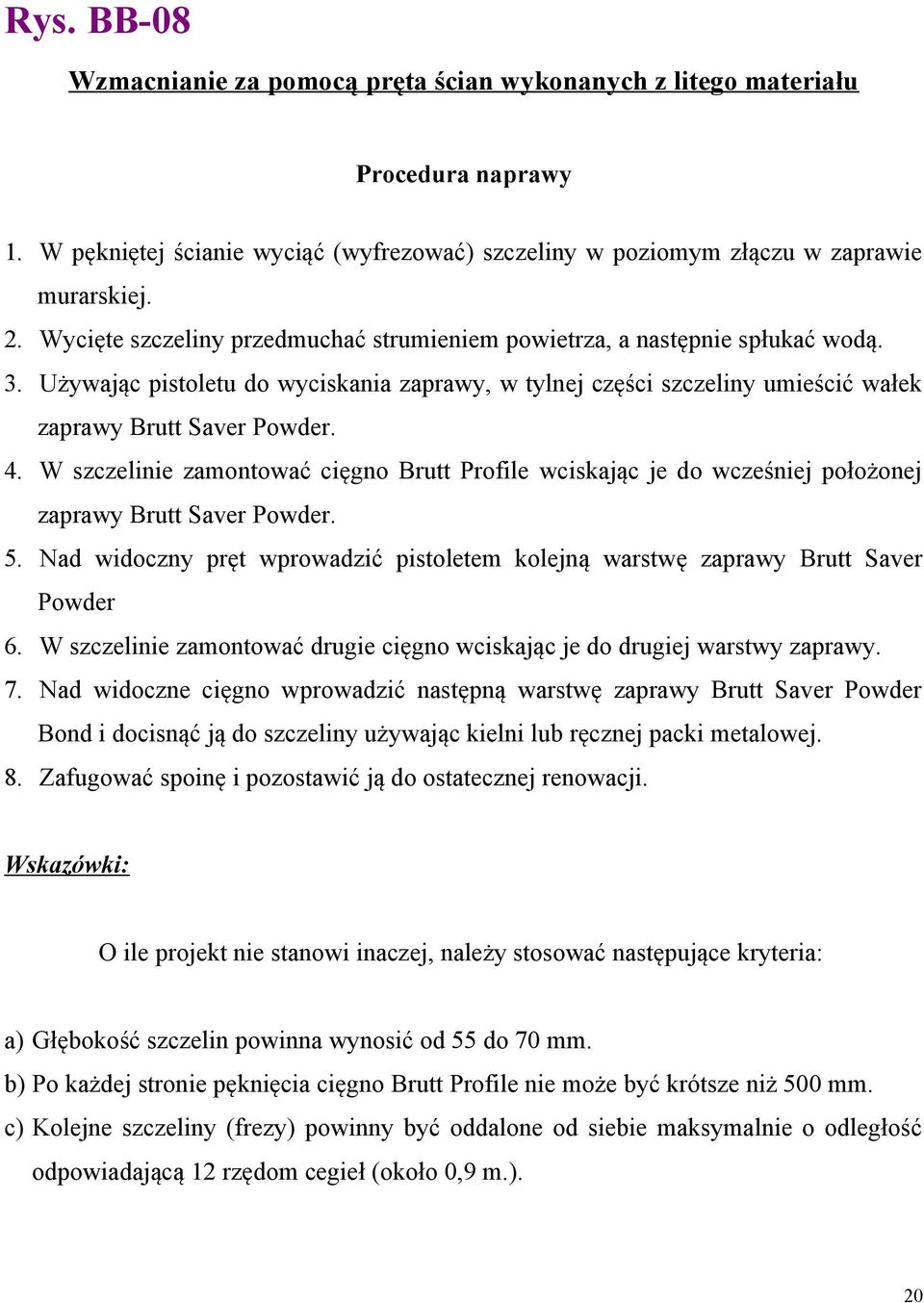

20 Rys. BB-08 Wzmacnianie za pomocą pręta ścian wykonanych z litego materiału 1. W pękniętej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. 2. Wycięte szczeliny przedmuchać strumieniem powietrza, a następnie spłukać wodą. 3. Używając pistoletu do wyciskania zaprawy, w tylnej części szczeliny umieścić wałek zaprawy Brutt Saver Powder. 4. W szczelinie zamontować cięgno Brutt Profile wciskając je do wcześniej położonej zaprawy Brutt Saver Powder. 5. Nad widoczny pręt wprowadzić pistoletem kolejną warstwę zaprawy Brutt Saver Powder 6. W szczelinie zamontować drugie cięgno wciskając je do drugiej warstwy zaprawy. 7. Nad widoczne cięgno wprowadzić następną warstwę zaprawy Brutt Saver Powder Bond i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 8. Zafugować spoinę i pozostawić ją do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczelin powinna wynosić od 55 do 70 mm. b) Po każdej stronie pęknięcia cięgno Brutt Profile nie może być krótsze niż 500 mm. c) Kolejne szczeliny (frezy) powinny być oddalone od siebie maksymalnie o odległość odpowiadającą 12 rzędom cegieł (około 0,9 m.). 20

21 Rys. BB-09 Wzmacnianie za pomocą cięgien Brutt Profile ścian wykonanych z cegieł z pustką powietrzną 1. W wyznaczonych miejscach wyfrezować poziome szczeliny w zaprawie murarskiej. 2. Szczeliny przedmuchać i dokładnie przepłukać strumieniem wody. 3. W tylnej części szczeliny przy pomocy pistoletu umieścić (około) 10 mm wałek zaprawy Brutt Saver Powder. 4. Do zaprawy w szczelinie włożyć pierwsze cięgno Brutt Profile. 5. Zamontowane cięgno przykryć kolejną warstwą zaprawy Brutt Saver Powder. 6. W szczelinie zamontować drugie cięgno. 7. Na widoczne cięgno wprowadzić pistoletem następny wałek zaprawy Brutt Saver Powder i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 8. Zafugować spoinę i pozostawić ją do ostatecznej renowacji. 9. Ściany: wewnętrzną i zewnętrzną połączyć ze sobą przy pomocy odpowiednio dobranych cięgien Brutt Profile stosując metodę i zasady przedstawione na schemacie CF-05 lub CF-11. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczelin powinna wynosić od 40 do 55 mm. b) Długość zamontowanych cięgien z każdej strony pęknięcia nie powinna być krótsza niż 500 mm. c) Górne i dolne wzmocnienia powinny być oddalone od siebie maksymalnie w odległości odpowiadającej 12 rzędom cegieł (około 0,9 m) 21

22 Rys. BB-10 Konstrukcja ruchomego połączenia w ścianach wykonanych z litego materiału 1. Przygotować ruchome złącze (plastikową tuleję) o określonej średnicy i długości. 2. Wyfrezować poziome szczeliny w zaprawie między cegłami, po obydwu stronach łączenia. 3. Szczeliny przedmuchać i przy pomocy pistoletu umieścić w nich (około) 10 mm wałek zaprawy Brutt Saver Powder. 4. Na jeden koniec cięgna Brutt Profile założyć tuleję z tworzywa i zamontować zestaw w szczelinie z zaprawą (tak jak pokazano to na rysunku). 5. Upewnić się, że zaprawa nie weszła w kontakt z końcem cięgna - koniec ten musi swobodnie poruszać się w tulei. 6. Przy pomocy pistoletu nałożyć kolejną warstwę zaprawy Brutt Saver Powder. 7. Ruchome połączenie uszczelnić odpowiednim giętkim (miękkim) szczeliwem (np. szczeliwo typu polisiarczkowego na podkładzie piankowym), a następnie ponownie zaspoinować (zafugować i pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny w celu umieszczenia zmontowanego ściągu winna wynosić 70 mm. b) Długość ruchomego połączenia cięgnem Brutt Profile z każdej strony łączenia powinna wynosić minimum 200 mm. c) W kolejnych wiązaniach tuleja winna być umieszczona naprzemiennie. d) Wiązania powinny być zamontowane z zachowaniem odstępów w pionie ok. 300 mm. 22

23 23

24 24

25 Rys. BB-11 Konstrukcja ruchomego połączenia w ścianach wykonanych z materiału z pustką powietrzną 1. Uciąć ruchome złącze (tuleję) na określoną długość przewidzianą do montażu. 2. W pękniętej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. 3. Wycięte szczeliny przedmuchać strumieniem powietrza, a następnie spłukać wodą. 4. Na jeden koniec cięgna Brutt Profile założyć przygotowaną tuleję z tworzywa sztucznego i umieścić zestaw do wcześniej wtłoczonej do wyfrezowanej szczeliny zaprawy Brutt Saver Powder. 5. Upewnić się, że zaprawa nie weszła w kontakt z końcem cięgna, na które nałożona została tuleja (ten koniec musi swobodnie poruszać się w tulei). 6. Drugi koniec cięgna standardowo zamontować w wyfrezowanej szczelinie. 7. Operację powtórzyć dla wymaganej ilości cięgien. 8. Ruchome połączenie uszczelnić odpowiednim giętkim (miękkim) szczeliwem (np. szczeliwo typu polisiarczkowego na podkładzie piankowym), a następnie ponownie zaspoinować (zafugować), i pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny w celu umieszczenia zmontowanego połączenia winna wynosić 55 mm. b) Po każdej stronie ruchomego połączenia długość zastosowanego cięgna powinna wynosić minimum 200 mm. c) Na sąsiadujących wiązaniach tuleje winna być umieszczona naprzemiennie. d) Wiązania powinny być zamontowane przy 300 mm odstępie w pionie. e) Dodatkowe wiązania ścian cięgnami Brutt Profile muszą być zainstalowane z każdej strony nowo wykonanego ruchomego połączenia, w odległości nie więcej niż 225 mm od połączenia i przy 300 mm odstępie w pionie. 25

26 Rys. BB-12 Naprawa przęsła okiennego - pręt Brutt Bar Metoda A PRZEDSTAWIENIE METODY Pękanie ograniczone spoiną przęsła z główną ścianą. Brak dostępu od wewnątrz budynku. W celu złączenia poprzecznego pęknięcia użyć cięgien Brutt Profile, tak jak wskazano to na schemacie BB 04. Metodą tą zostanie naprawione pękanie, ale nie będzie wzmocniona reszta przęsła Metoda B PRZEDSTAWIENIE METODY Pękanie w różnych miejscach dookoła przęsła. Brak dostępu od wewnątrz budynku. W celu stabilizacji poprzecznego pęknięcia użyć cięgien Brutt Profile, tak jak wskazano to na schemacie BB 04. Metodą tą zostanie naprawione pękanie. Będą również wzmocnione obszary przęsła, w których znajdują się cięgna Brutt Profile. Metoda C PRZEDSTAWIENIE METODY Pękanie w różnych miejscach dookoła przęsła. Element w złym stanie. W otworach, gdzie pęknięte są nadproża (belki poprzeczne) albo łuki, potrzebne są dodatkowe wzmocnienia. Brak dostępu od wewnątrz budynku. 26

27 Cięgna Brutt Profile powinny być zastosowane dookoła całego obwodu przęsła. Należy to wykonać tak jak pokazano na schemacie BB 08, z ich końcówkami mocno osadzonymi w głównej ścianie, tak jak wskazano to na schemacie BB 04. Dookoła całego przęsła cięgna powinny tworzyć wzmocnione belki muru. Belki te mogą być zastosowane zarówno powyżej jak i poniżej okien, aby zapewnić efekt promieniowy w całym przęśle, jednocześnie w pełni przytwierdzając przęsło z powrotem do ścian budynku. Wskazówki: W zależności od stanu muru i liczby uszkodzeń, które wystąpiły może okazać się konieczne zastosowanie innych rozwiązań, aby z powrotem przymocować belkę podłogową / stropową (patrz np. detal standardowy BO 03). 27

28 Rys.BB-13 Naprawa za pomocą cięgien Brutt Profile pęknięć przy połączeniach ścian wykonanych z litego materiału oraz ścian wykonanych z materiału z pustką powietrzną 1. W pękniętej ścianie wyciąć (wyfrezować) szczeliny w poziomym złączu w zaprawie murarskiej. 2. Wycięte szczeliny przedmuchać strumieniem powietrza, a następnie spłukać wodą. 3. Używając pistoletu do wyciskania zaprawy, w tylnej części szczeliny umieścić wałek zaprawy Brutt Saver Powder. 4. W szczelinie zamontować cięgna Brutt Profile wciskając je do wcześniej położonej zaprawy Brutt Saver Powder. 5. Nad widoczny pręt wprowadzić pistoletem kolejną warstwę zaprawy Brutt Saver Powder i docisnąć do szczeliny używając kielni lub ręcznej packi metalowej. 6. Wykonaną spoinę zafugować lub pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczelin powinna wynosić 35 mm. b) Stosować pionowy odstęp między cięgnami ok. 300 mm (4 rzędy cegieł). c) Długość cięgna po każdej stronie pęknięcia wynosić powinna minimum 500 mm. 28

29 Rys. BB-14 Wzmacnianie wyginających się ścian klatek schodowych wykonanych z materiału z pustką powietrzną 1. Wyfrezować szczelinę na podwójne cięgno Brutt Profile. 2. Elastyczne cięgna Brutt Profile zamocować w belkach po obu stronach otworu. Cięgna powinny być co najmniej 100 mm dłuższe niż maksymalny rozstaw belek (wg schematu BB-08). 3. Wygiąć dodatkowe cięgna tak, aby można je było umieścić we wcześniej przygotowanych otworach (patrz rysunek) i jednocześnie w szczelinie, równolegle do zamontowanych już cięgien. 4. Dopilnować, aby wszystkie cięgna zostały całkowicie ukryte w szczelinie oraz otulone zaprawą Brutt Saver Powder. 5. W zależności od potrzeb, z pozostałymi cięgnami postępować j.w. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Wszystkie wzmocnienia wykonać zgodnie ze schematami BB-01, BB-02 i BB-08. b) Belka musi być przymocowana do minimum dwóch oddzielnych legarów po obu stronach klatki schodowej. 29

30 30

31 Rys. BB-15 Naprawa struktury sklepienia łukowego wykonanego z cegły Wzmocnienie sklepienia łukowego wykonanego z cegły 1. Wyznaczyć, a następnie wyfrezować szczeliny na cięgna Brutt Profile w dolnej części sklepienia. 2. W wyciętych szczelinach wywiercić otwory (średnica 13 mm 16 mm w zależności od średnicy i długości stosowanych cięgien) do wymaganej głębokości. Otwory powinny być wywiercone pod kątem około 60 o naprzemiennie na lewo i na prawo od szczeliny. 3. Przedmuchać szczeliny i dokładnie przepłukać je strumieniem wody. Przygotować zaprawę Brutt Povder Sawer i wypełnić nią pistolet do wyciskania z założoną właściwą końcówką. 4. Pompować zaprawę, aż znajdzie się u wylotu dyszy. Wsunąć dyszę na pełną głębokość wyciętego otworu i pompować zaprawę, tak aby wypełnić otwór. Pistolet poddać lekkiemu uciskowi, tak aby puste miejsca zostały wypełnione zaprawą. 5. Używając odpowiednich narzędzi wprowadzić cięgna w otwory. 6. Wystającą końcówkę cięgna oczyścić z zaprawy i całość pozostawić na 24 godziny. 7. Po 24 godzinach oczyścić szczeliny przygotowane do montażu cięgien, przedmuchać je i dokładnie przepłukać strumieniem wody. 8. Za pomocą pistoletu z właściwą końcówką, w tylnej części szczeliny umieścić (około) 10 mm wałek zaprawy Brutt Saver Powder. W szczelinę z zaprawą wcisnąć przygotowane wcześniej cięgno. 9. Na cięgno wycisnąć kolejną warstwę zaprawy, i zamontować kolejne cięgno. 10. Kontynuować instalowanie wzmocnienia tyle razy, aż zostanie zainstalowana żądana ilość cięgien. 11. Zakrzywić wystające końce zamontowanych wcześniej cięgien w otworach i unieruchomić je tak (np. przy pomocy klinów), aby przebiegały wzdłuż szczeliny. Na ostatni pręt oraz końcówki cięgien wprowadzić wałek zaprawy Brutt Saver Powder i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczelin powinna wynosić 65 do 75 mm. b) Liczba cięgien Brutt Profile na szczelinę powinna wynosić 4. c) Normalna odległość pomiędzy wzmocnionymi szczelinami powinna wynosić 450 mm. d) Nominalna odległość pomiędzy otworami na cięgna Brutt Profile wzdłuż szczeliny powinna wynosić 450 mm. e) Tam gdzie cięgna Brutt Profile muszą być połączone w długie odcinki, należy stosować zakładki cięgno na cięgno o długości minimum 500 mm. W takim przypadku wszystkie łączenia powinny być rozłożone nierównomiernie. 31

32 Rys. BB-16 Naprawa struktur sklepienia łukowego wykonanego z cegły Montowanie końcówek beczkowatych belek (Rysunek - opis) Arch sklepienie łukowe Barrei Beam belka beczkowata Springing point punkt sprężynujący Pier filar Belki beczkowate montuje się tak jak przedstawiono w ogólnym zarysie w detalu standardowym BB 15. Aby na filarze uzyskać lepszy rozkład obciążenia, końcówki cięgien Brutt Profile podnoszące sklepienie łukowe muszą być rozdzielone i zamontowane na filarach w otworach wywierconych pod różnymi kątami. 1. W celu ustabilizowania linii sklepienia w jego spodzie wyfrezować szczelinę. Jako przedłużenie szczeliny dla cięgien od 1 (górny) do 4 (dolny) wywiercić otwory (średnicy 13 mm 14 mm w zależności od użytych cięgien). Otwory powinny być wywiercone pod kątem w kierunku ku górze i ku dołowi od linii wzmocnienia, tak aby tworzyły kąt około 30 o. 2. Na zewnątrz od szczeliny na cięgno 2 i 3 wywiercić otwory (średnicy 13 mm 14 mm w zależności od użytych cięgien). Otwory powinny być wywiercone pod kątem w lewo i w prawo, tak aby utworzyć kąt około 30 o pomiędzy linią otworu i linią wzmocnienia (około 60 o pomiędzy otworami). 3. Przedmuchać otwory i dokładnie przepłukać je strumieniem wody. Przygotować zaprawę Brutt Saver Powder i napełnić nią pistolet do wyciskania. Za pomocą pistoletu z przymocowaną dyszą o pompować zaprawę w kierunku wylotu dyszy. Wsunąć dyszę na pełną głębokość wywierconych otworów i pompować zaprawę. Pistolet poddać lekkiemu naciskowi, tak aby wszystkie puste miejsca zostały wypełnione zaprawą. Cięgno Brutt Profile wygiąć do właściwego kształtu i wsunąć jego końcówki na pełną głębokość otworów wypełnionych zaprawą. Środkową część cięgna Brutt Profile zamontować w wyciętej szczelinie w sklepieniu łukowym jak przedstawiono to na schemacie BB Kontynuować montowanie pozostałych cięgien jak powyżej. Uwagi: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość otworów powinna wynosić 450 mm. 32

33 Rys. BB-17 Naprawa struktur sklepienia łukowego, łączenie pęknięcia sklepienia łukowe 1. W celu połączenia pęknięcia prętem Brutt Profile w podstawach pod sklepieniem łukowym wyciąć szczeliny o szerokości 10 mm. 2. Na końcach szczelin, tam gdzie jest to wymagane wywiercić otwory (średnicy 13 mm 16 mm w zależności od średnicy i długości stosowanych prętów) do wymaganej głębokości. 3. Szczeliny i otwory przedmuchać i dokładnie przepłukać strumieniem wody. Przygotować zaprawę Brutt Saver Powder i napełnić nią pistolet do wyciskania. Za pomocą pistoletu z przymocowaną dyszą pompować zaprawę w kierunku wylotu dyszy. Wsunąć dyszę na pełną głębokość wywierconych otworów i pompować zaprawę. Pistolet poddać lekkiemu naciskowi, tak aby wszystkie puste miejsca zostały wypełnione zaprawą. 4. Zmienić dysze na pistolecie i w tylnej części szczeliny umieścić (około) 10 mm wałek zaprawy. 5. Cięgno Brutt Profile wygiąć do właściwego kształtu i wsunąć jego końcówkę na pełną głębokość do otworu wypełnionego zaprawą. Resztę cięgna wcisnąć do zaprawy w szczelinie i zamocować np. drewnianymi klinami. 6. Na widoczny pręt wprowadzić (około) 10 mm wałek zaprawy Brutt Saver Powder i docisnąć go do szczeliny używając kielni lub ręcznej packi metalowej. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Normalnie pionowy odstęp między łącznikami pęknięcia powinien wynosić 450 mm. b) Głębokość szczelin powinna wynosić około 45 mm. c) Długość cięgien należy tak dobrać, aby po każdej stronie pęknięcia uzyskać odległość co najmniej 500 mm. Jeżeli jest to niemożliwe, wtedy końcówki każdego łącznika powinny być zakrzywione i wprowadzone w łączenie cegieł. 33

34 34

35 Rys. BB-21 Naprawa za pomocą cięgna Brutt Profile narożników z cegły znajdujących się przy ścianach z nieregularnego kamienia 1. Do określonej głębokości i na wymaganej przestrzeni wyfrezować poziomo szczeliny w zaprawie murarskiej między kamieniami i w cegle. 2. Przedmuchać szczeliny i dokładnie przepłukać je strumieniem wody. 3. Używając pistoletu wyciskania zaprawy Brutt Saver Powder, w tylnej części szczeliny umieścić wałek zaprawy. 4. W szczelinie wypełnionej zaprawą zamontować cięgno Brutt Profile odpowiednio je kształtując w części muru z kamienia. 5. Nad widoczny pręt wprowadzić przy pomocy pistoletu kolejną warstwę zaprawy Brutt Povder Sawer i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 6. Zafugować spoinę i pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczelin powinna wynosić od 25 do 35 mm. b) Stosować pionowe odstępy pomiędzy łączeniami co 450 mm (6 rzędów cegieł). c) Długość cięgna z każdej strony od pęknięcia powinien wynosić minimum 500 mm. d) Tam gdzie pęknięcie jest nie dalej niż 300 mm od końca ściany, cięgno Brutt Profile musi znajdować się w odległości co najmniej 500 mm od narożnika z jednej strony (na pełnej ścianie), z drugiej strony musi zostać zagięte i zamontowane do przyległej (sąsiadującej) ściany. 35

36 Rys. BB-22 Naprawa za pomocą cięgna Brutt Profile narożników z kamienia znajdujących się przy ścianach z nieregularnego kamienia 1. Do określonej głębokości i na wymaganej przestrzeni wyfrezować poziomo szczeliny w zaprawie murarskiej między kamieniami. 2. Przedmuchać szczeliny i dokładnie przepłukać je strumieniem wody. 3. Używając pistoletu wyciskania zaprawy Brutt Saver Powder, w tylnej części szczeliny umieścić wałek zaprawy. 4. W szczelinie wypełnionej zaprawą zamontować cięgno Brutt Profile odpowiednio je kształtując w części muru z kamienia. 5. Nad widoczny pręt wprowadzić przy pomocy pistoletu kolejną warstwę zaprawy Brutt Povder Sawer i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 6. Zafugować spoinę i pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczelin powinna wynosić od 25 do 35 mm. b) Stosować pionowe odstępy pomiędzy łączeniami co 450 mm (6 rzędów cegieł). c) Długość cięgna z każdej strony od pęknięcia powinien wynosić minimum 500 mm. d) Tam gdzie pęknięcie jest nie dalej niż 300 mm od końca ściany, cięgno Brutt Profile musi znajdować się w odległości co najmniej 500 mm od narożnika z jednej strony (na pełnej ścianie), z drugiej strony musi zostać zagięte i zamontowane do przyległej (sąsiadującej) ściany. 36

37 37

38 38

39 Rys. BB-23 Naprawa za pomocą cięgna Brutt Profile pęknięć obok narożników ścian z nieregularnego kamienia 1. Do określonej głębokości i na wymaganej przestrzeni wyfrezować poziomo szczeliny w zaprawie murarskiej między kamieniami. 2. Przedmuchać szczeliny i dokładnie przepłukać je strumieniem wody. 3. Używając pistoletu wyciskania zaprawy Brutt Saver Powder, w tylnej części szczeliny umieścić wałek zaprawy. 4. W szczelinie wypełnionej zaprawą zamontować cięgno Brutt Profile odpowiednio je kształtując w części muru z kamienia. 5. Nad widoczny pręt wprowadzić przy pomocy pistoletu kolejną warstwę zaprawy Brutt Povder Sawer i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 6. Zafugować spoinę i pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczelin powinna wynosić od 25 do 35 mm. b) Stosować pionowe odstępy pomiędzy łączeniami co 450 mm (6 rzędów cegieł). c) Długość cięgna z każdej strony od pęknięcia powinien wynosić minimum 500 mm. d) Tam gdzie pęknięcie jest nie dalej niż 300 mm od końca ściany, cięgno Brutt Profile musi znajdować się w odległości co najmniej 500 mm od narożnika z jednej strony (na pełnej ścianie), z drugiej strony musi zostać zagięte i zamontowane do przyległej (sąsiadującej) ściany. 39

40 Rys. BB-24 Naprawianie wewnętrznych narożników w ścianach wykonanych z litego materiału Naprawa wewnętrznego narożnika za pomocą cięgien Brutt Profile 1. Do określonej głębokości i na wymaganej przestrzeni wyfrezować szczeliny poziomo w zaprawie murarskiej. W narożniku operację tą dokończyć przy użyciu narzędzi ręcznych.. Na końcu szczeliny wywiercić 14 mm otwory tak jak pokazano to na rysunku. 2. Szczeliny i otwory przedmuchać i dokładnie przepłukać strumieniem wody. 3. Uciąć kawałek pręta Brutt Bar na żądaną długość i wygiąć końcówkę, tak aby pasowała do otworu 4. Wypełnić otwór zaprawą Brutt Saver Powder. Wsunąć całą wygiętą końcówkę cięgna w otwór, a resztę pręta umieścić w szczelinie. Wcześniej w szczelinie przy pomocy pistoletu ułożyć warstwę zaprawy Brutt Saver Powder. 5. Zamontowane cięgno przy pomocy pistoletu otulić drugą warstwą zaprawy i w taki sam sposób zamontować drugie cięgno. 6. Nad widoczne, drugie cięgno nałożyć warstwę zaprawy Brutt Saver i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 7. Zafugować spoinę i pozostawić ją do ostatecznej renowacji. 40

41 Rys. BB-25 Naprawianie wewnętrznych narożników w ścianach wykonanych z materiału z pustką powietrzną Naprawa wewnętrznego narożnika za pomocą cięgien Brutt Profile 1. Do określonej głębokości i na wymaganej przestrzeni wyfrezować szczeliny poziomo w zaprawie murarskiej. W narożniku operację tą dokończyć przy użyciu narzędzi ręcznych.. Na końcu szczeliny wywiercić 14 mm otwory tak jak pokazano to na rysunku. 2. Szczeliny i otwory przedmuchać i dokładnie przepłukać strumieniem wody. 3. Uciąć kawałek pręta Brutt Bar na żądaną długość i wygiąć końcówkę, tak aby pasowała do otworu 4. Wypełnić otwór zaprawą Brutt Saver Powder. Wsunąć całą wygiętą końcówkę cięgna w otwór, a resztę pręta umieścić w szczelinie. Wcześniej w szczelinie przy pomocy pistoletu ułożyć warstwę zaprawy Brutt Saver Powder. 5. Zamontowane cięgno przy pomocy pistoletu otulić drugą warstwą zaprawy i w taki sam sposób zamontować drugie cięgno. 6. Nad widoczne, drugie cięgno nałożyć warstwę zaprawy Brutt Saver i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 7. Zafugować spoinę i pozostawić ją do ostatecznej renowacji. 8. Dodatkowo wykonać mocowanie zdylatowanych ścian postępując zgodnie z procedurą opisaną na schemacie BB

42 42

43 Rys. BB-26 Wzmacnianie ścian z nieregularnego kamienia 1. Do określonej głębokości i na wymaganej przestrzeni wyfrezować (mechanicznie lub ręcznie) poziomo szczeliny w zaprawie murarskiej między kamieniami. 2. Przedmuchać szczeliny i dokładnie przepłukać je strumieniem wody. 3. Używając pistoletu wyciskania zaprawy Brutt Saver Powder, w tylnej części szczeliny umieścić wałek zaprawy. 4. W szczelinie wypełnionej zaprawą zamontować cięgno Brutt Profile odpowiednio je kształtując w części muru z kamienia. 5. Nad widoczny pręt wprowadzić przy pomocy pistoletu kolejną warstwę zaprawy Brutt Povder Sawer. 6. Zamontować w szczelinie drugie cięgno. 7. Przy pomocy pistoletu nałożyć ostateczną warstwę zaprawy Brutt Saver Powder i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 8. Zafugować spoinę i pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny powinna wynosić 55 do 75 mm. b) Odległość pomiędzy poszczególnymi wzmocnieniami wynosić powinna nie więcej niż 0,9 m. c) W przypadku konieczności łączenia cięgien, stosować połączenia na zakładkę cięgno-cięgno z zachowaniem zakładów nie krótszych niż 500 mm. e) Po każdej stronie pęknięcia cięgno Brutt Profile pozostawić dłuższe minimum o 500 mm. f) W przypadku, gdy pęknięcie występuje w odległości mniejszej niż 500 mm od narożnika, należy zastosować cięgna zagięte na odległości 100 mm o kąt 90 stopni zamocowane w wyciętych bruzdach w prostopadłej ścianie. 43

44 Rys. BB-27 Mocowanie nadproży (belek poprzecznych) w ścianach z nieregularnego kamienia 1. Do określonej głębokości i na wymaganej przestrzeni wyfrezować (mechanicznie lub ręcznie) poziomo szczeliny w zaprawie murarskiej między kamieniami. 2. Przedmuchać szczeliny i dokładnie przepłukać je strumieniem wody. 3. Używając pistoletu wyciskania zaprawy Brutt Saver Powder, w tylnej części szczeliny umieścić wałek zaprawy. 4. W szczelinie wypełnionej zaprawą zamontować cięgno Brutt Profile odpowiednio je kształtując w części muru z kamienia. 5. Nad widoczny pręt wprowadzić przy pomocy pistoletu kolejną warstwę zaprawy Brutt Povder Sawer. 6. Zamontować w szczelinie drugie cięgno. 7. Przy pomocy pistoletu nałożyć ostateczną warstwę zaprawy Brutt Saver Powder i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 8. Zafugować spoinę i pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny powinna wynosić 55 do 75 mm. b) Odległość pomiędzy poszczególnymi wzmocnieniami wynosić powinna nie więcej niż 0,9 m. c) W przypadku konieczności łączenia cięgien, stosować połączenia na zakładkę cięgno-cięgno z zachowaniem zakładów nie krótszych niż 500 mm. d) Po każdej stronie pęknięcia cięgno Brutt Profile pozostawić dłuższe minimum o 500 mm. e) W przypadku, gdy pęknięcie występuje w odległości mniejszej niż 500 mm od narożnika, należy zastosować cięgna zagięte na odległości 100 mm o kąt 90 stopni zamocowane w wyciętych bruzdach w prostopadłej ścianie. 44

45 45

46 Rys. BB-28 Naprawa pęknięć przy narożnikach ścian kamiennych za pomocą cięgna Brutt Profile 1. Do określonej głębokości i na wymaganej przestrzeni wyfrezować (mechanicznie lub ręcznie) poziomo szczeliny w zaprawie murarskiej między kamieniami. 2. Przedmuchać szczeliny i dokładnie przepłukać je strumieniem wody. 3. Używając pistoletu wyciskania zaprawy Brutt Saver Powder, w tylnej części szczeliny umieścić wałek zaprawy. 4. W szczelinie wypełnionej zaprawą zamontować cięgno Brutt Profile. 5. Przy pomocy pistoletu nałożyć ostateczną warstwę zaprawy Brutt Saver Powder i docisnąć ją do szczeliny używając kielni lub ręcznej packi metalowej. 6. Zafugować spoinę i pozostawić do ostatecznej renowacji. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Głębokość szczeliny powinna wynosić 25 do 45 mm. b) Stosować pionowy odstęp między kolejnymi cięgnami co 450 mm. c) Odcinek cięgna Brutt Profile po każdej stronie pęknięcia musi wynosić minimum 500 mm. d) W miejscach gdzie pęknięcie jest nie dalej niż 500 mm od końca ściany, cięgno Brutt Profile należy zagiąć na odcinku minimum 100 mm od narożnika i zamontować do przyległej (sąsiadującej ) ściany. 46

47 Rys. BB-29 Naprawa struktur sklepienia łukowego z kamienia Łączenie pęknięcia sklepienie łukowe 1. W celu połączenia pęknięcia cięgnem Brutt Profile w podstawach pod sklepieniem łukowym wyciąć szczeliny o szerokości 10 mm. 2. Tam gdzie jest to wymagane przy końcach szczeliny wywiercić otwory (średnicy 13 mm 16 mm w zależności od średnicy i długości stosowanego cięgna) do wymaganej głębokości. 3. Szczeliny i otwory przedmuchać i dokładnie przepłukać strumieniem wody. Przygotować zaprawę Brutt Saver Powder i napełnić nią pistolet do wyciskania z założoną wcześniej dyszą. Pompować zaprawę, aż znajdzie się ona u wylotu dyszy. Wsunąć dyszę na pełną głębokość wywierconego otworu i pompować zaprawę. Pistolet wydmuchowy poddać lekkiemu uciskowi, tak aby wszystkie puste miejsca zostały wypełnione zaprawą. 4. Zmienić dysze na pistolecie i w tylnej części szczeliny umieścić (około) 10 mm wałek zaprawy Brutt Saver Powder. Cięgno Brutt Profile wygiąć do właściwego kształtu i wsunąć końcówkę cięgna na pełną głębokość otworu wypełnionego zaprawą. Resztę cięgna wepchnąć do zaprawy cementowej w szczelinie. 5. Cięgno pokryć warstwą zaprawy Brutt Saver Powder i docisnąć do szczeliny używając kielni lub ręcznej packi metalowej. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Pionowy odstęp między łącznikami pęknięcia powinien wynosić 450 mm. b) Głębokość szczeliny powinna wynosić około 45 mm. Odcinek cięgna Brutt Profile po każdej stronie pęknięcia musi wynosić minimum

48 R 48

49 ys. BO-01 Montaż elastycznego cięgna w zakończeniach belki stropowej 1. Określić i oznaczyć położenie belek stropowych w ścianie zewnętrznej. 2. Na linii środka belek stropowych w murze przewiercić otwory (normalnie Ø12 mm). 3. Upewnić się, że otwory są ustawione zgodnie z zakończeniami belek stropowych. 4. Przedmuchać otwory, aby oczyścić je z pyłu i gruzu. 5. Cięgno Brutt Profil - umieścić w narzędziu podtrzymującym i razem z narzędziem wprowadzić na żądaną głębokość w belkę drewnianą. 6. W otwór przy pomocy specjalnego narzędzia wstrzyknąć zaprawę cementową Brutt Saver Powder. 7. Przygotować powierzchnie przy wszystkich, wykonanych otworach do ostatecznego wykończenia. Wskazówki: O ile projekt nie stanowi inaczej, stosować następujące kryteria: a) Minimalna głębokość penetracji w końcówkę belki drewnianej wynosić winna nie mniej niż 50 mm. b) Podczas naprawy wszystkie, bez wyjątku belki stropowe winny być mocowane jednakowo ze ścianą za pomocą cięgien Brutt Profil (tj. rozstawienie cięgien Brutt Profil odpowiadać musi oryginalnemu rozstawieniu belek stropowych). 49

50 Rys. BO-02 Montaż elastycznego cięgna w bocznej części belki stropowej 1. Zlokalizować i oznaczyć położenie belek stropowych w ścianie zewnętrznej. 2. Na linii środka belek stropowych w murze przewiercić otwory (normalnie Ø12 mm). 3. Upewnić się, że otwory są ustawione zgodnie z ułożeniem belek stropowych. 4. Przedmuchać otwory, aby oczyścić je z pyłu i gruzu. 5. Cięgno Brutt Profil - umieścić w narzędziu podtrzymującym i razem z narzędziem wprowadzić na żądaną głębokość w belkę drewnianą. 6. W otwory przy pomocy specjalnego narzędzia wstrzyknąć zaprawę cementową Brutt Saver Powder. 7. Przygotować powierzchnie przy wszystkich otworach do ostatecznego wykończenia. Wskazówki: O ile projekt nie przewiduje inaczej, należy stosować następujące zasady: a) Minimalna głębokość penetracji w belkę drewnianą wynosić musi 50 mm, b) Stosować poziome odstępy pomiędzy cięgnami = 600 mm. 50

51 Opcja A Opcja B Rys. BO-03 Naprawy okna wykuszowego Opcja A: Gdy belki stropowe biegną prostopadle do frontowej elewacji przęsła aby z powrotem przymocować przęsło do belek stropowych należy zamontować cięgna tak jak pokazano to w detalu standardowym BO 01. Opcja B: Gdy belki stropowe biegną równolegle do frontowej elewacji przęsła aby z powrotem przymocować przęsło do belek stropowych należy zamontować cięgna tak jak pokazano to w detalu standardowym BO 02. U w a g a: W zależności od stanu muru i ilości występujących uszkodzeń może być konieczne naprawienie i wzmocnienie muru w przęśle. Można to zrobić używając sposobów wiązania przedstawionych dalej pod oznaczeniem: BB 12 i CF

52 Rys. BO-04 Montaż elastycznego cięgna w zakończeniach belki stropowej Budynki o konstrukcji drewnianej 1. Zlokalizować i oznaczyć położenie belek stropowych w ścianie zewnętrznej. 2. Na linii środka belek stropowych w murze przewiercić otwory (normalnie Ø12 mm). 3. Upewnić się, że otwory są ustawione zgodnie z zakończeniami belek stropowych. 4. Przedmuchać otwory, aby oczyścić je z pyłu i gruzu. 5. Cięgno Brutt Profil - umieścić w narzędziu podtrzymującym i razem z narzędziem wprowadzić na żądaną głębokość w belkę drewnianą. 6. W otwory przy pomocy specjalnego narzędzia wstrzyknąć zaprawę cementową Brutt Saver Powder. 7. Przygotować powierzchnie przy wszystkich, wykonanych otworach do ostatecznego wykończenia. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: a) Minimalna głębokość penetracji w końcówkę belki drewnianej wynosić musi 50 mm. b) Rozstawienie cięgien odpowiadać powinno oryginalnemu rozstawieniu belek stropowych. 52

53 53

54 Rys. CF-01 Naprawa muru rozszczepionego lub rozdzielonego 1. Wywiercić otwory (o średnicy Ø13 mm Ø16 mm w zależności od średnicy i długości stosowanych cięgien) przez zewnętrzną ścianę i przez trzy czwarte grubości ściany wewnętrznej. 2. Przedmuchać otwory i dokładnie je przepłukać silnym strumieniem wody. 3. Przygotować zaprawę cementową Brutt Saver Powder i napełnić nią pistolet do jej wyciskania zaopatrzony w dyszę o odpowiedniej długości i rozmiarze. 4. Wpompować zaprawę cementową Brutt Saver Powder do ujścia dyszy. Wprowadzić dyszę na pełną głębokość wywierconego otworu i pompować zaprawę cementową aż do wypełnienia otworu. Pistolet poddać lekkiemu naciskowi, tak aby wszystkie puste miejsca zostały wypełnione zaprawą. 5. Używając przyrządu wprowadzającego zamontować w otworach wcześniej przygotowane cięgna. 6. Przygotować powierzchnię przy wszystkich otworach do ostatecznego wykończenia. Wskazówki: O ile projekt nie stanowi inaczej, należy stosować następujące kryteria: Cięgna winny być montowane z zachowaniem gęstości 2,5 na metr kwadratowy (tzn. powinny być ułożone w rzędach naprzemiennie, z zachowaniem odległości: 900 mm w poziomie i 450 mm w pionie). 54
