SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANO-MONTAŻOWYCH. KATEGORIA Oznaczenie kodu według Wspólnego Słownika Zamówień (CPV)

Transkrypt

1

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANO-MONTAŻOWYCH KATEGORIA Oznaczenie kodu według Wspólnego Słownika Zamówień (CPV) INSTALOWANIE ŚCIANEK DZIAŁOWYCH ŚCIANY DZIAŁOWE Z KSZTAŁTEK SZKLANYCH 116

3 SPIS TREŚCI 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY I SYSTEMY Ogólne wymagania dotyczące materiałów Systemowa ściana z pustaków szklanych Kształtki szklane - luksfery SPRZĘT Ogólne wymagania Sprzęt do wykonywania robót murowych TRANSPORT Ogólne wymagania Transport elementów systemu WYKONANIE ROBÓT Ogólne zasady wykonania robót Warunki przystąpienia do robót Wykonanie ścian wewnętrznych systemowych z pustaków szklanych KONTROLA JAKOŚCI ROBÓT Ogólne zasady Badania w czasie wykonywania robót Badania w czasie odbioru OBMIAR ROBÓT Ogólne zasady Jednostka i zasady obmiarowania Wielkości obmiarowe ODBIÓR ROBÓT Ogólne zasady Wymagania przy odbiorze PODSTAWA PŁATNOŚCI Ogólne zasady DOKUMENTY ODNIESIENIA Normy Inne dokumenty

4 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru systemowych ścian działowych z pustaków szklanych (luksferów) Zakres stosowania ST Specyfikacja Techniczna stanowi dokument przetargowy i umowny przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Niniejsza ST dotyczy robót, które obejmują wszystkie czynności umożliwiające i mające na celu wykonanie systemowych ścian działowych z pustaków szklanych w holu głównym na parterze przy schodach reprezentacyjnych, przy użyciu systemów i materiałów odpowiadających wymaganiom norm lub aprobat technicznych Określenia podstawowe Użyte w niniejszej ST są zgodne z ustawą Prawo budowlane, rozporządzeniami wykonawczymi do tej ustawy, nomenklaturą Polskich Norm i aprobat technicznych: systemowa ściana z pustaków szklanych aluminiowa rama mocowana za pomocą dybli do konstrukcji budynku wypełniona pustakami szklanymi z zastosowaniem profili poziomych i pionowych. ściana działowa ściana pionowa, nienośna, dzieląca wnętrze Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące wykonania i odbioru robót podano w OST Wymagania ogólne pkt 1.5. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, ST i poleceniami Inżyniera. 2. MATERIAŁY I SYSTEMY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w OST Wymagania ogólne pkt Systemowa ściana z pustaków szklanych W skład systemu wchodzą: - aluminiowy profil U (dwie powłoki, nieocieplany) tworzący ramę w obwodzie konstrukcji - złącze kątowe - aluminiowy profil wyrównawczy - klipsy z tworzywa sztucznego gr 3mm. - pustak szklany - fuga wykończeniowa - ocynkowane wzmocnienia stalowe - dybel ramy - pianka montażowa Zastosowanie: Ściany działowe w pomieszczeniu wypoczywalni i basenu Kształtki szklane - luksfery Podstawowe parametry kształtek szklanych: Kolor długość szerokość grubość wg projektu kolorystyki 19 cm 19 cm 8 cm 118

5 masa odporność na nagłe zmiany temperatury wytrzymałość na ściskanie tłumienie dźwięku 2,4 kg 30 o C 7,5 Mpa 40 db 3. SPRZĘT 3.1. Ogólne wymagania Ogólne wymagania dotyczące sprzętu podano w OST Wymagania ogólne pkt Sprzęt do wykonywania robót murowych Roboty należy wykonywać przy użyciu drobnego sprzętu budowlanego. 4. TRANSPORT 4.1. Ogólne wymagania Ogólne wymagania dotyczące transportu podane są w OST Wymagania ogólne pkt Transport elementów systemu Elementy systemu należy przewozić na paletach dowolnymi środkami transportu i w odpowiedni sposób zabezpieczone przed zawilgoceniem. Załadunek i rozładunek powinien odbywać się w sposób zmechanizowany przy pomocy wózka widłowego o udźwigu dostosowanym do ciężaru palety lub żurawia wyposażonego w zawiesie z widłami. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST Wymagania Ogólne pkt Warunki przystąpienia do robót Przed przystąpieniem do wykonywania robót montażowych ścianek wewnętrznych należy: - zakończyć roboty stanu surowego, - oczyścić pomieszczenia z gruzu i odpadów, - sprawdzić wymiary oraz kąty skrzyżowań ścian, 5.3. Wykonanie ścian wewnętrznych systemowych z pustaków szklanych Czynności wstępne: Powierzchnie styku ściany działowej z podłożem bądź ścianami bocznymi bezwzględnie doprowadzić do idealnego wypoziomowania i wypionowania. Zwymiarować w naturze otwór, w którym mają zostać zamontowane pustaki szklane przed rozpoczęciem montażu elementów aluminiowej ramy. Montaż: Elementy przyciętej na wymiar aluminiowej ramy mocować do konstrukcji budynku za pomocą kotew (dybli) odpowiednio do żelbetu lub cegły, według zasad osadzania ram okiennych w max. odstępach co 80 cm. Pozostałą przestrzeń pomiędzy ramą a konstrukcją budynku wypełnić pianką montażową i położyć materiał wykończeniowy (fugę). Ułożyć listwy dystansowe wokół zamocowanych ram aluminiowych. Następnie ułożyć klipsy systemowe na podstawie ramy. Na przygotowanych klipsach układać pustaki szklane w pierwszej warstwie, pamiętając o wkładaniu pomiędzy każdy pustak klipsa mocującego. Jako wzmocnienie ścian stosować płaskowniki stalowe, ocynkowane, w co drugą fugę. W szczelinach, gdzie stosujemy płaskowniki zbrojeniowe, klipsy ciasno wsuwać na płaskownik i ustalać ich położenie tak, aby znajdowały się w punkcie krzyżowania fug. Pozostałe umieszczać co najmniej 2 cm od krawędzi pustaka (nie mogą stykać się z jego rogami) Stalowe zbrojenie umieszczać maksymalnie w odległości 500 mm od krawędzi. Ostatnią warstwę pustaków układać wsuwając klipsy z każdej strony pustaka szklanego. 119

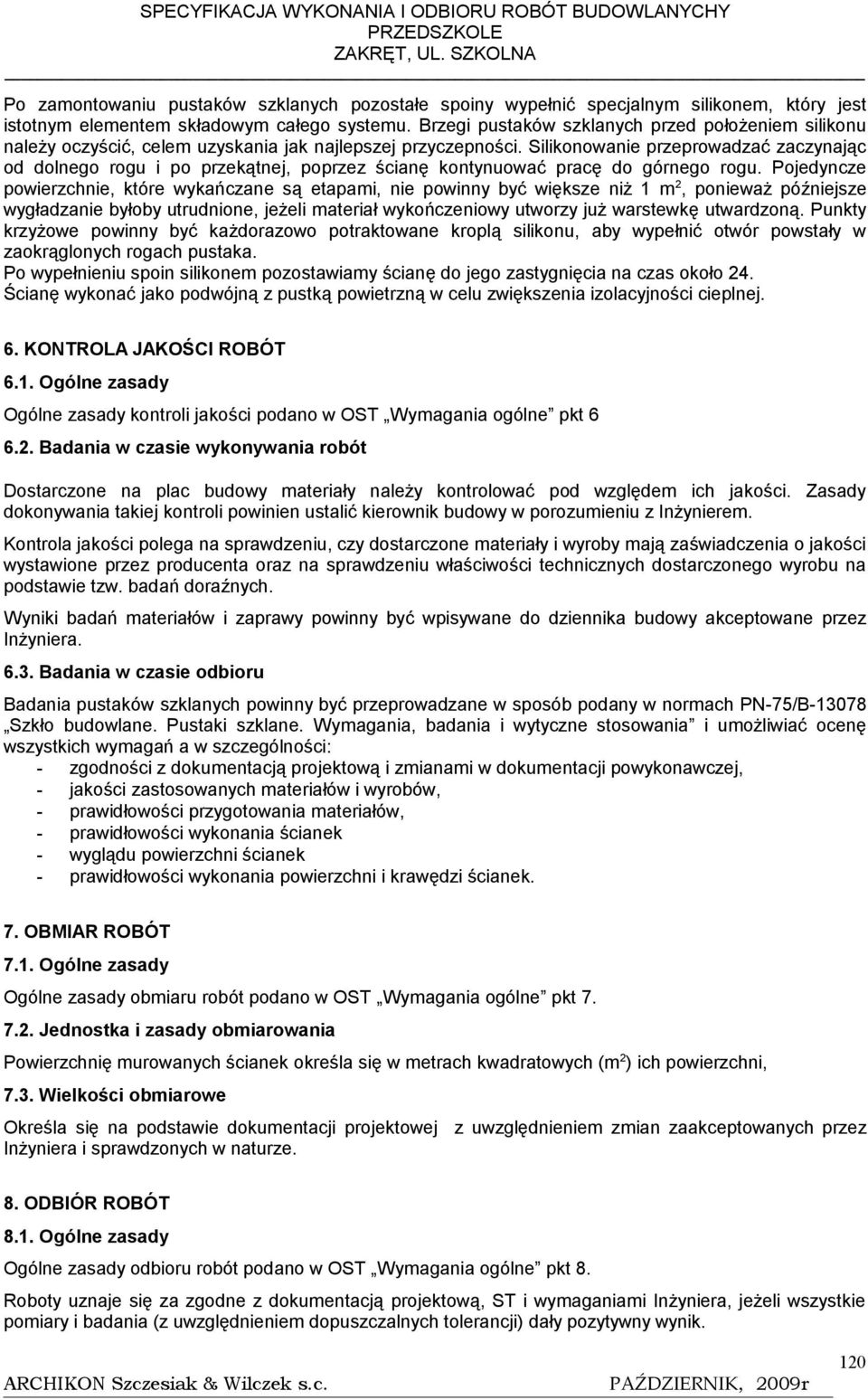

6 Po zamontowaniu pustaków szklanych pozostałe spoiny wypełnić specjalnym silikonem, który jest istotnym elementem składowym całego systemu. Brzegi pustaków szklanych przed położeniem silikonu należy oczyścić, celem uzyskania jak najlepszej przyczepności. Silikonowanie przeprowadzać zaczynając od dolnego rogu i po przekątnej, poprzez ścianę kontynuować pracę do górnego rogu. Pojedyncze powierzchnie, które wykańczane są etapami, nie powinny być większe niż 1 m 2, ponieważ późniejsze wygładzanie byłoby utrudnione, jeżeli materiał wykończeniowy utworzy już warstewkę utwardzoną. Punkty krzyżowe powinny być każdorazowo potraktowane kroplą silikonu, aby wypełnić otwór powstały w zaokrąglonych rogach pustaka. Po wypełnieniu spoin silikonem pozostawiamy ścianę do jego zastygnięcia na czas około 24. Ścianę wykonać jako podwójną z pustką powietrzną w celu zwiększenia izolacyjności cieplnej. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady Ogólne zasady kontroli jakości podano w OST Wymagania ogólne pkt Badania w czasie wykonywania robót Dostarczone na plac budowy materiały należy kontrolować pod względem ich jakości. Zasady dokonywania takiej kontroli powinien ustalić kierownik budowy w porozumieniu z Inżynierem. Kontrola jakości polega na sprawdzeniu, czy dostarczone materiały i wyroby mają zaświadczenia o jakości wystawione przez producenta oraz na sprawdzeniu właściwości technicznych dostarczonego wyrobu na podstawie tzw. badań doraźnych. Wyniki badań materiałów i zaprawy powinny być wpisywane do dziennika budowy akceptowane przez Inżyniera Badania w czasie odbioru Badania pustaków szklanych powinny być przeprowadzane w sposób podany w normach PN-75/B Szkło budowlane. Pustaki szklane. Wymagania, badania i wytyczne stosowania i umożliwiać ocenę wszystkich wymagań a w szczególności: - zgodności z dokumentacją projektową i zmianami w dokumentacji powykonawczej, - jakości zastosowanych materiałów i wyrobów, - prawidłowości przygotowania materiałów, - prawidłowości wykonania ścianek - wyglądu powierzchni ścianek - prawidłowości wykonania powierzchni i krawędzi ścianek. 7. OBMIAR ROBÓT 7.1. Ogólne zasady Ogólne zasady obmiaru robót podano w OST Wymagania ogólne pkt Jednostka i zasady obmiarowania Powierzchnię murowanych ścianek określa się w metrach kwadratowych (m 2 ) ich powierzchni, 7.3. Wielkości obmiarowe Określa się na podstawie dokumentacji projektowej z uwzględnieniem zmian zaakceptowanych przez Inżyniera i sprawdzonych w naturze. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady Ogólne zasady odbioru robót podano w OST Wymagania ogólne pkt 8. Roboty uznaje się za zgodne z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania (z uwzględnieniem dopuszczalnych tolerancji) dały pozytywny wynik. 120

7 8.2. Wymagania przy odbiorze Ścianka murowana z kształtek nie może zawierać pustaków nadpękniętych bądź wyszczerbionych. Lica pustaków powinny leżeć w jednej pionowej płaszczyźnie. Odchylenia od tej płaszczyzny nie powinny być większe niż 3mm na 1m. Szerokość spoin między pustakami szklanymi nie może być mniejsza niż 3,7 mm. Sprawdzeniu podlega: - zgodność wykonania z dokumentacją techniczną, - rodzaj zastosowanych materiałów, - wyglądu zewnętrznego powierzchni ścianek, - wyniki odbiorów materiałów i robót powinny być wpisane do Dziennika Budowy. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne zasady Ogólne ustalenia dotyczące podstawy płatności podano w OST Wymagania ogólne pkt DOKUMENTY ODNIESIENIA Normy PN-75/B PN-EN : /B PN-68/B PN-B-03002:1999 Norma ISO Inne dokumenty Szkło budowlane. Pustaki szklane. Wymagania, badania i wytyczne stosowania. Szkło w budownictwie. Pustaki szklane. Część 1: Definicje i opis. Roboty murowe z cegły. Wymagania i badania przy odbiorze. Roboty murowe. Mury z drobnowymiarowych elementów z autoklawizowanych betonów komórkowych Wymagania i badania przy odbiorze. Konstrukcje murowe niezbrojone. Seria 9000, 9001, 9002, 9003, 9004) Normy dotyczące systemów zapewnienia jakości i zarządzania systemami zapewnienia jakości. Dokumentacje i specyfikacje w zamówieniach publicznych, Izba Projektowania Budowlanego, Warszawa Warunki techniczne wykonania i odbioru robót budowlanych Tom I Budownictwo ogólne Część 2, Arkady, Warszawa,
