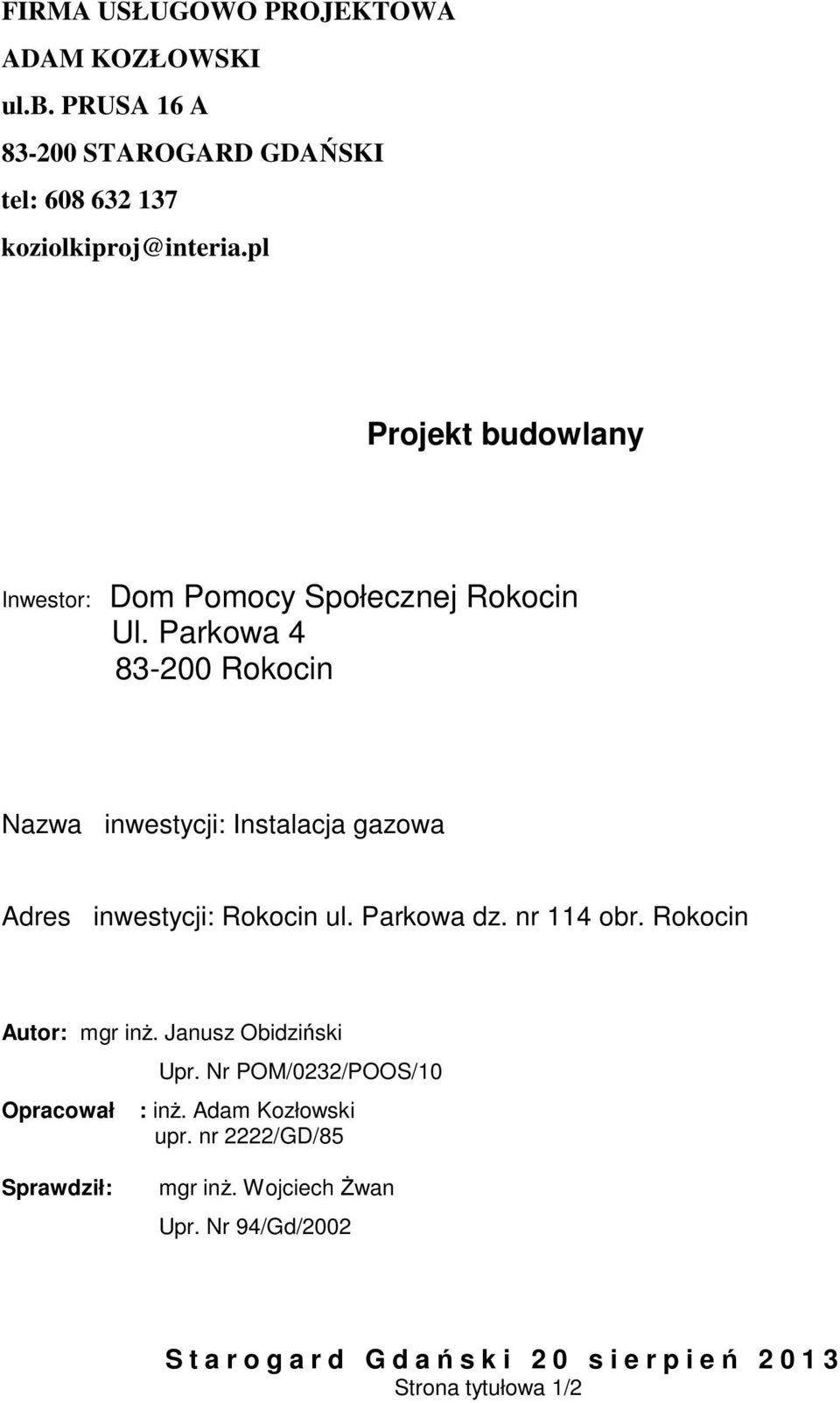

1 FIRMA USŁUGOWO PROJEKTOWA ADAM KOZŁOWSKI ul.b. PRUSA 16 A STAROGARD GDAŃSKI tel: koziolkiproj@interia.pl Projekt budowlany Inwestor: Dom Pomocy Społecznej Rokocin Ul. Parkowa Rokocin Nazwa inwestycji: Instalacja gazowa Adres inwestycji: Rokocin ul. Parkowa dz. nr 114 obr. Rokocin Autor: mgr inż. Janusz Obidziński Opracował Upr. Nr POM/0232/POOS/10 : inż. Adam Kozłowski upr. nr 2222/GD/85 Sprawdził: mgr inż. Wojciech Żwan Upr. Nr 94/Gd/2002 S t a r o g a r d G d ański 20 sierpień 2013 Strona tytułowa 1/2

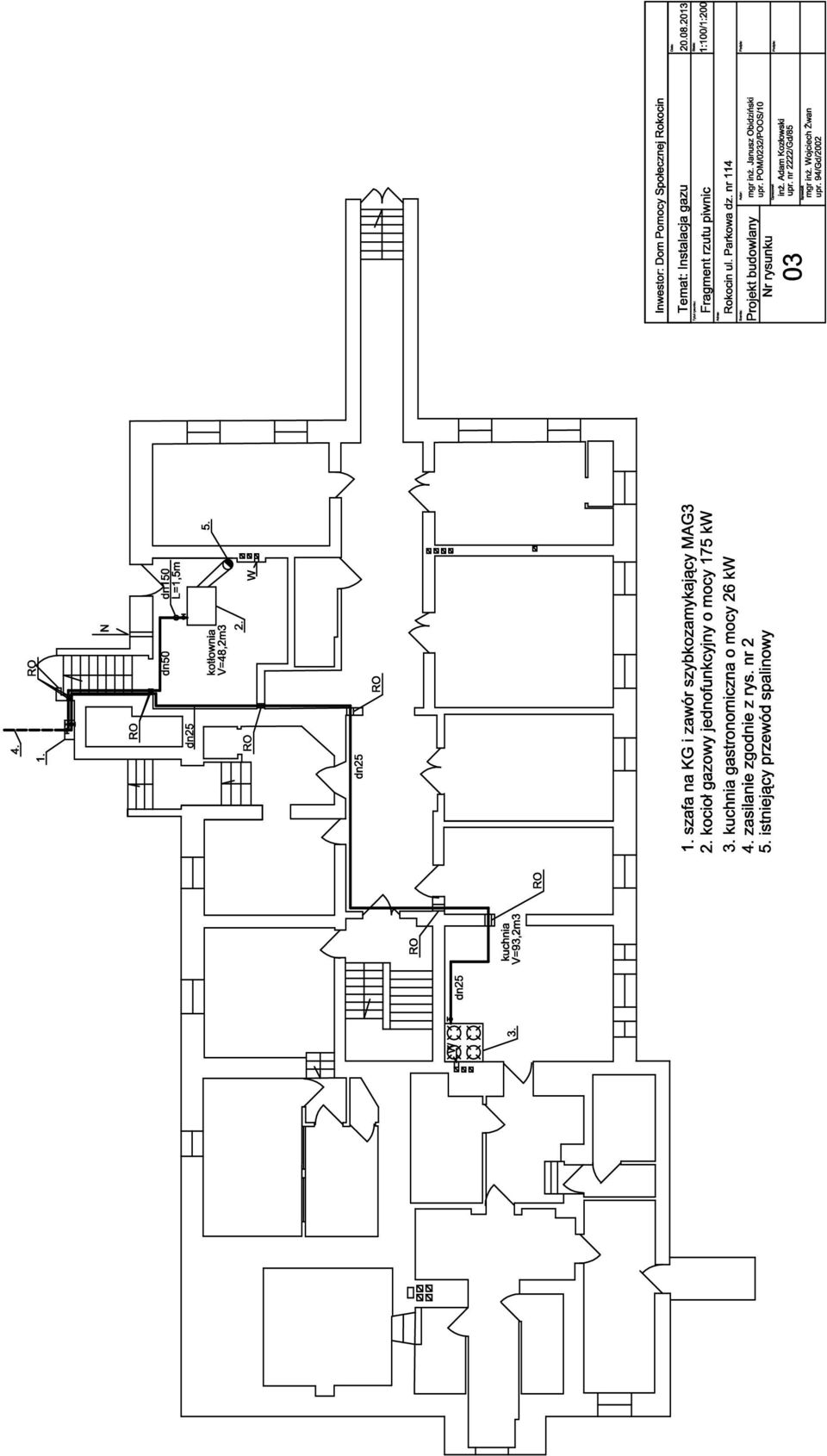

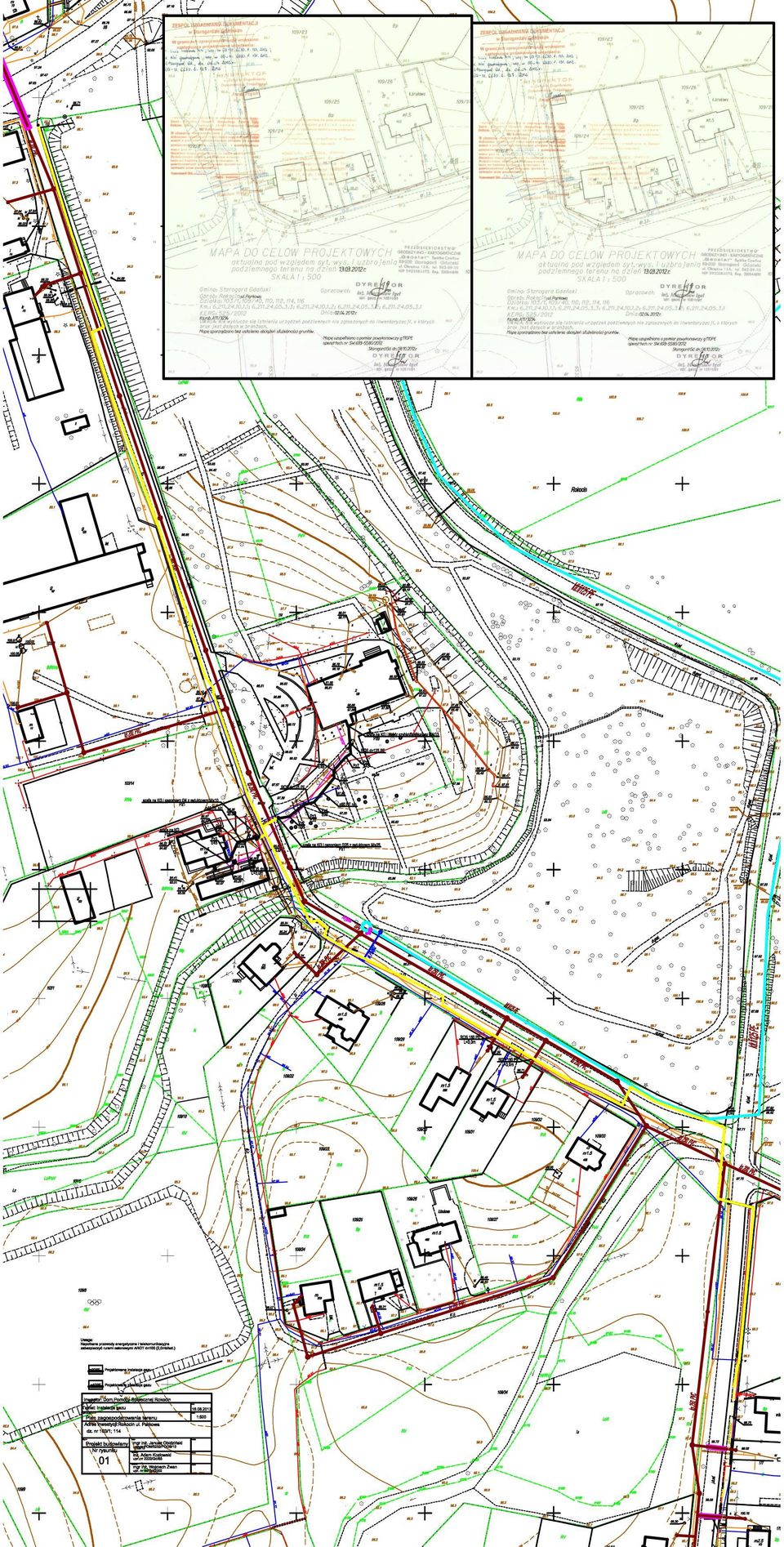

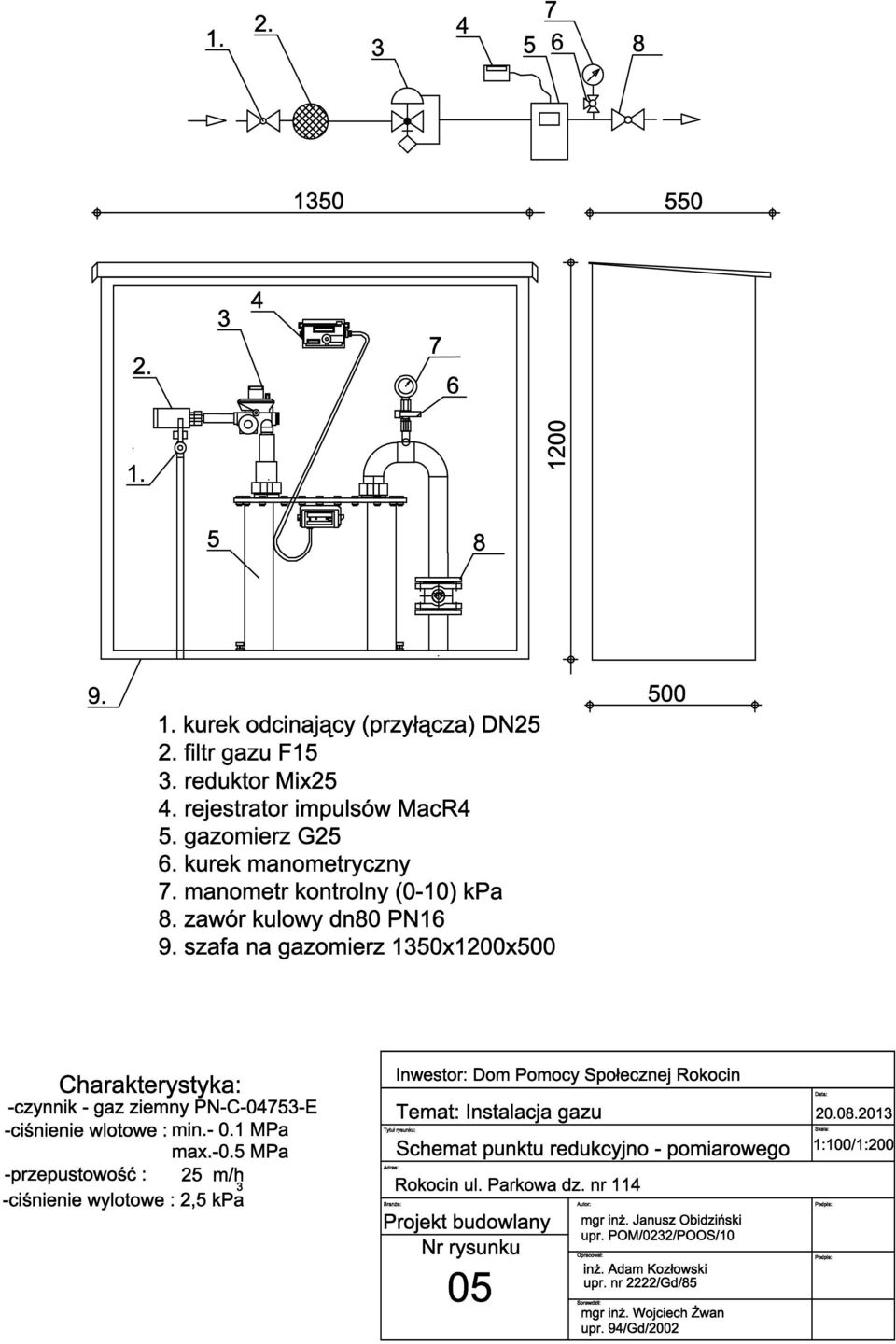

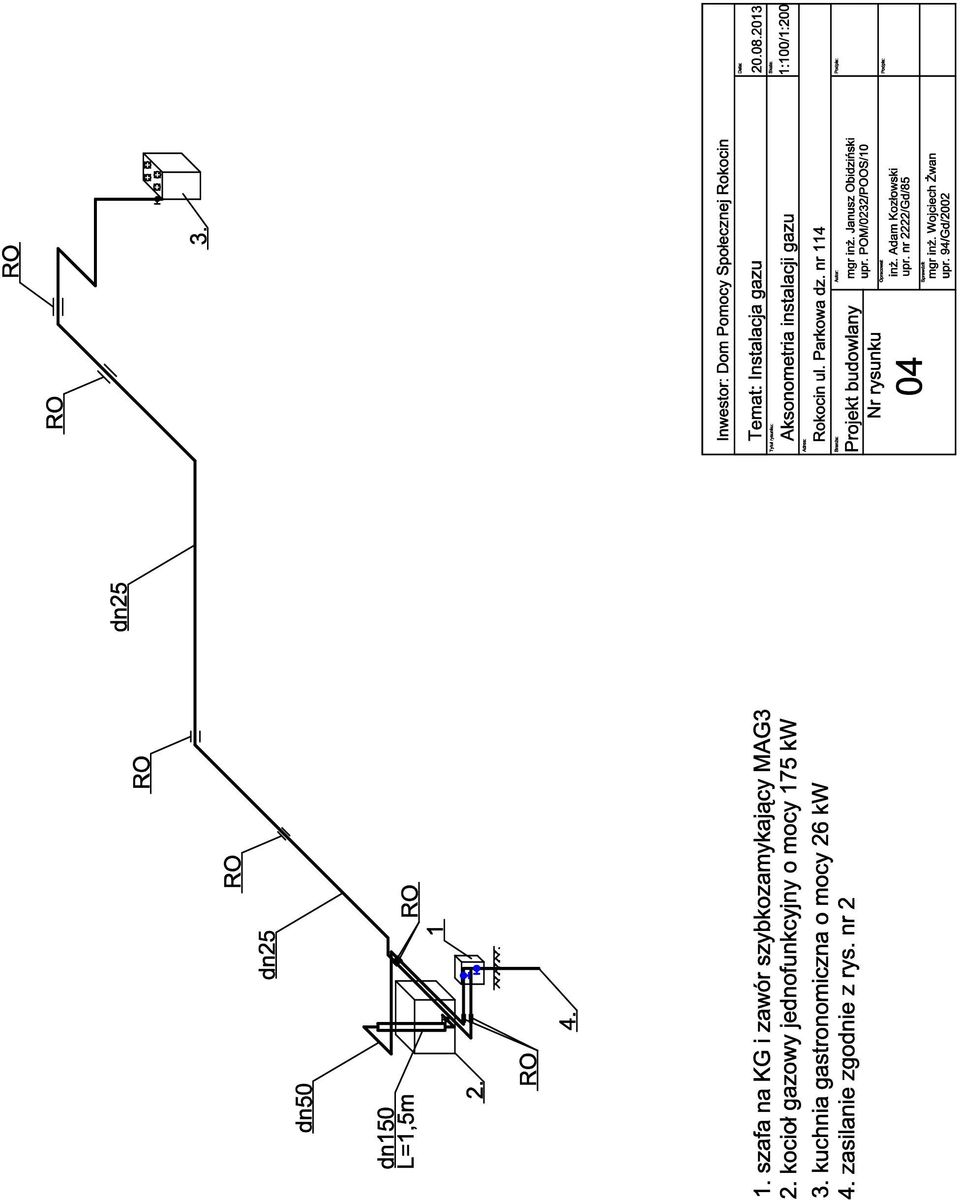

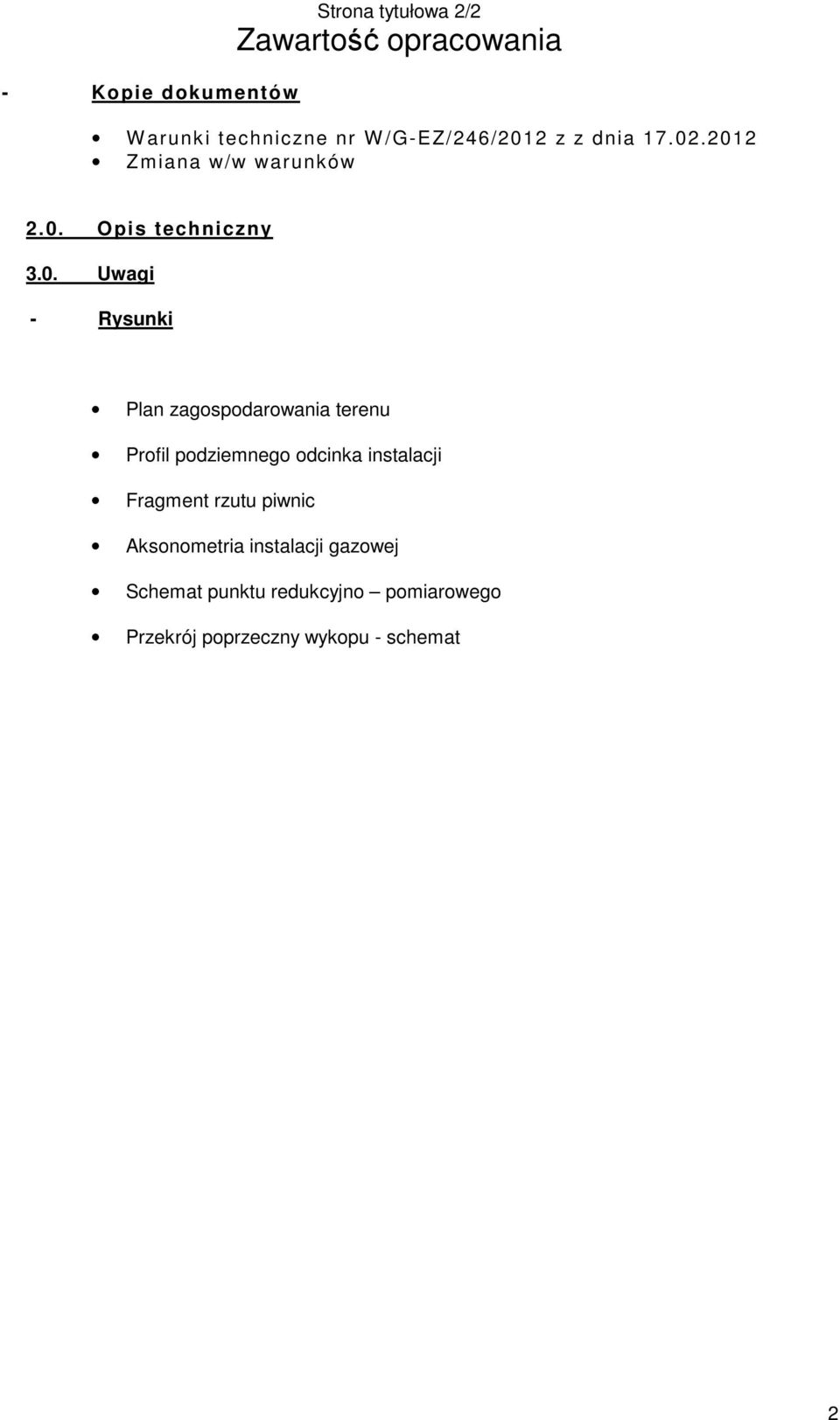

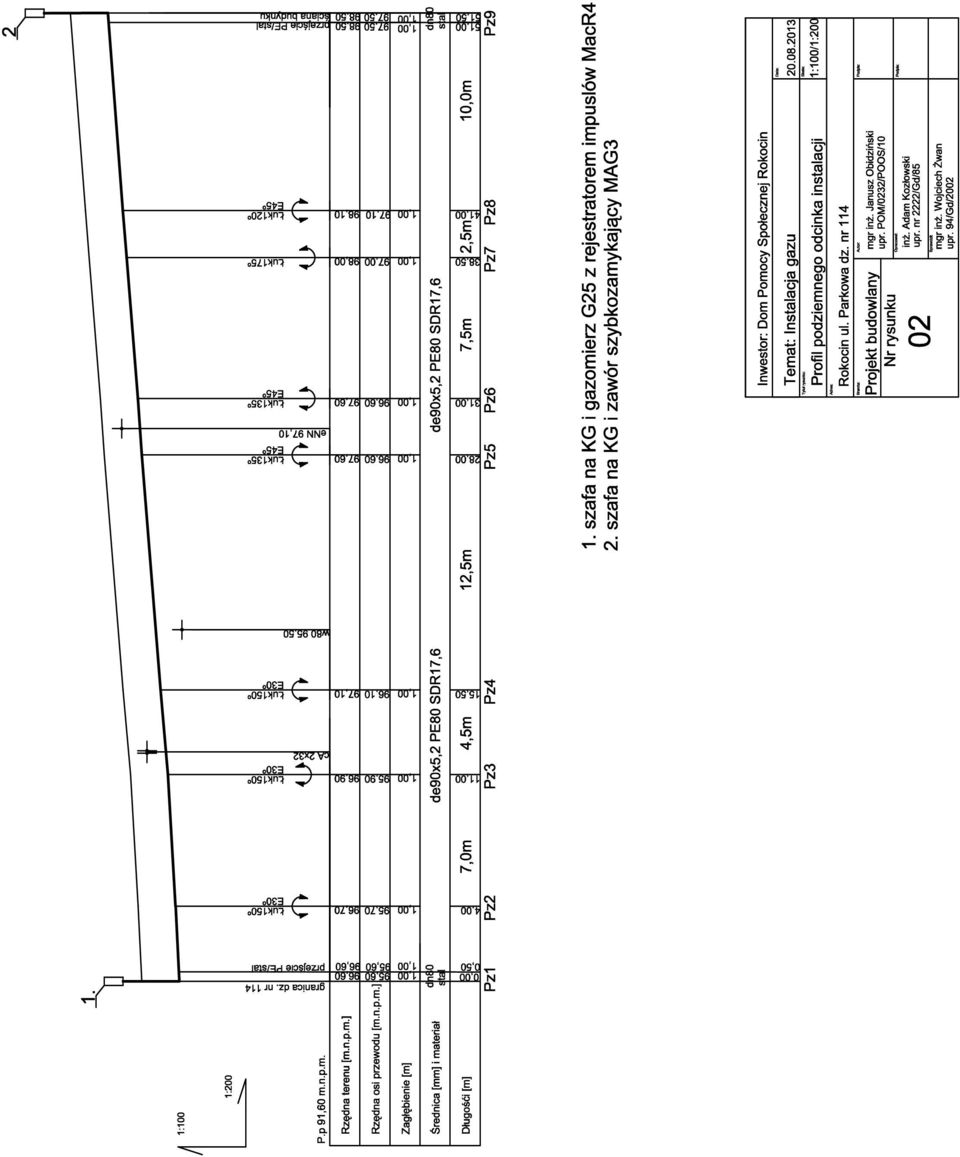

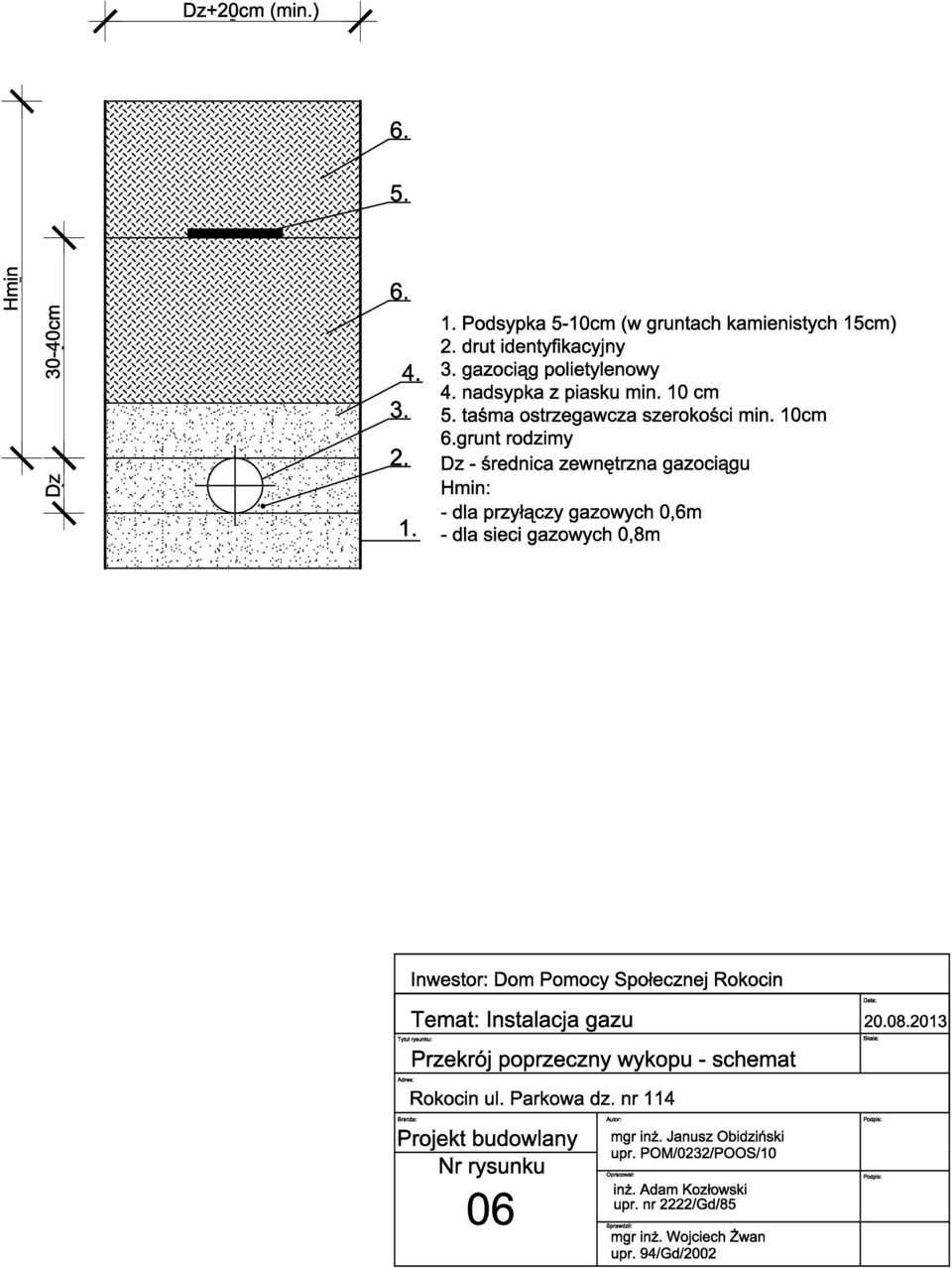

2 - Kopie dokumentów Strona tytułowa 2/2 Zawartość opracowania W arunki techniczne nr W /G-EZ/246/2012 z z dnia Zmiana w/w warunków 2.0. Opis techniczny 3.0. Uwagi - Rysunki Plan zagospodarowania terenu Profil podziemnego odcinka instalacji Fragment rzutu piwnic Aksonometria instalacji gazowej Schemat punktu redukcyjno pomiarowego Przekrój poprzeczny wykopu - schemat 2

3 OPIS TECHNICZNY Instalacja gazu dla budynku mieszkalnego - wielorodzinnego na dz. Nr 114 w Rokocinie Gmina Starogard Gdański. 1. Zakres projektu Projekt zakresem obejmuje - instalacje gazu dla budynku j.w. 2. Cel inwestycji Celem projektowanej inwestycji jest przewodowa dostawa gazu i wykorzystanie gazu jako nośnika energetycznego do celów: Ogrzewanie pomieszczeń Przygotowanie ciepłej wody użytkowej Przygotowanie posiłków Do odbiorcy dostarczony będzie gaz ziemny wysokometanowy BN-12 SWW wg PN-71/C o Wd.= kcal/nm 3 w ilości zgodnie z wydanymi przez PSG w Gdańsku zapewnieniem dostawy gazu. 3.Podstawy opracowania Warunki techniczne nr W /G-EZ/246/2012 z z dnia Zmiana w/w warunków Opinia kominiarska ustalenia z odbiorcą gazu obowiązujące normy państwowe, branżowe, przepisy i wymagania dostawcy gazu 4. Projektowane rozwiązania techniczne 4.1.Przyłącze gazu Przyłącze gazowe - według odrębnego opracowania 3

4 5.1 Instalacja gazowa odcinek podziemny Podejście do kurka głównego przy gazomierzu i KG na zewnętrznej ścianie budynku wykonać z rur stalowych, czarnych, przewodowych, bez szwu, ф 88,9x3,2 mm wg PN-EN AC. Rury stalowe łączyć przez spawanie. Projektuje się instalację z rur ciśnieniowych de 90x5,2 PE80 SDR 17,6 B wg ZN-G 3150 koloru żółtego. Rury de 90PE łączyć doczołowo oraz na zgrzewy elektrooporowe. Dno wykopu powinno być wyrównane, tak aby rura na całej swej długości ( z wyjątkiem zagłębień na połączeniach) opierała się o podłoże. W gruntach kamienistych należy wykonać podsypkę z piasku lub przesianej ziemi. Grubość podsypki powinna wynosić 5-10 cm, a w gruntach wybitnie kamienistych 15 cm. Do izolowania spawów zastosować zestaw taśm Vogelsang C-50 lub taśmy Densolen w klasie C-50 tj. Densolen AS 39P, Densolen R 20HT wraz z podkłądem Primer HT (zgodnie z instrukcjami ZSG-00-I-005, ZSG-00-I-006). Próby ciśnieniowe wykonać sprężonym powietrzem zgodnie z PN-92/M Gazociągi i instalacje gazownicze. Próby rurociągów. Po próbach i odbiorze w wykonać inwentaryzację powykonawczą instalacji. Po ułożeniu rur na wyrównanej podsypce piaskowej, wykonuje się nadsypkę z piasku do wysokości co najmniej 10 cm nad górną krawędzią rury. Pierwsza warstwa nadsypki powinna być ubita ręcznie drewnianymi ubijakami. Stopień zagęszczenia piasku powinien być taki sam w miejscach podparcia rury, jak i jej wierzchołka. Trasę instalacji oznaczyć taśmą ostrzegawczą koloru żółtego o szer. min. 20 cm. Taśmę ostrzegawczą układać w odległości 0,4m nad gazociągiem, lecz nie płycej niż 0,3m w terenie zabudowanym i 0,7m poza terenem niezabudowanym. Poszczególne odcinki taśmy połączyć ze sobą w sposób trwały. Nad rurami PE ułożyć przewód lokalizacyjny Dy 1,5mm 2, w taki sposób aby odległość czynnika lokalizacyjnego od ścianki gazociągu wynosiła około 5 cm. Podziemne połączenia przewodu lokalizacyjnego należy wykonać w sposób zapewniający odpowiednią wytrzymałość mechaniczną i przewodność elektryczną oraz ochronę przed korozją. Odcinek przewodu lokalizacyjnego pomiędzy powierzchnią terenu a szafką stanowiącą obudowę kurka głównego, powinien być umieszczony w rurce osłonowej w celu ochrony przed uszkodzeniami mechanicznymi. Minimalne odległości przewodu lokalizacyjnego od innych urządzeń infrastruktury podziemnej powinny być zgodne z PN-76/E Wszelkie prace związane z oznaczeniem trasy gazociągu wykonywać zgodnie z ZN-G Po próbach i odbiorze rurociąg przysypywać 20 cm warstwami piasku ubijając go. Kurek główny ZAWGAZ AH-2cf-MGz DN25 PN16 i gazomierz G25 będą umieszczone w metalowej szafce, zamykanej na kłódkę energetyczną. Kurek główny zainstalować na wysokości (0,8 1,0m). 4

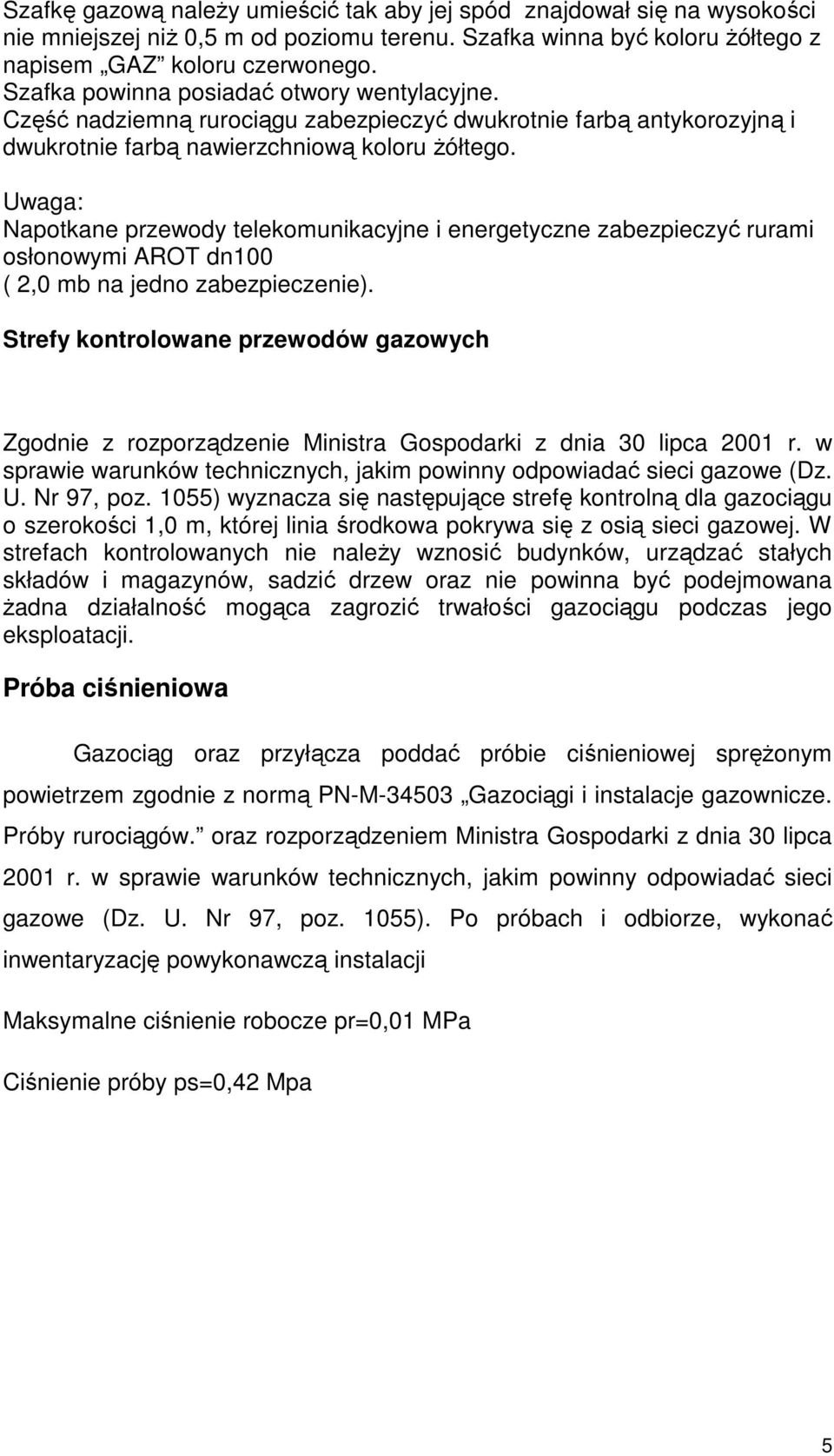

5 Szafkę gazową należy umieścić tak aby jej spód znajdował się na wysokości nie mniejszej niż 0,5 m od poziomu terenu. Szafka winna być koloru żółtego z napisem GAZ koloru czerwonego. Szafka powinna posiadać otwory wentylacyjne. Część nadziemną rurociągu zabezpieczyć dwukrotnie farbą antykorozyjną i dwukrotnie farbą nawierzchniową koloru żółtego. Uwaga: Napotkane przewody telekomunikacyjne i energetyczne zabezpieczyć rurami osłonowymi AROT dn100 ( 2,0 mb na jedno zabezpieczenie). Strefy kontrolowane przewodów gazowych Zgodnie z rozporządzenie Ministra Gospodarki z dnia 30 lipca 2001 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe (Dz. U. Nr 97, poz. 1055) wyznacza się następujące strefę kontrolną dla gazociągu o szerokości 1,0 m, której linia środkowa pokrywa się z osią sieci gazowej. W strefach kontrolowanych nie należy wznosić budynków, urządzać stałych składów i magazynów, sadzić drzew oraz nie powinna być podejmowana żadna działalność mogąca zagrozić trwałości gazociągu podczas jego eksploatacji. Próba ciśnieniowa Gazociąg oraz przyłącza poddać próbie ciśnieniowej sprężonym powietrzem zgodnie z normą PN-M Gazociągi i instalacje gazownicze. Próby rurociągów. oraz rozporządzeniem Ministra Gospodarki z dnia 30 lipca 2001 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe (Dz. U. Nr 97, poz. 1055). Po próbach i odbiorze, wykonać inwentaryzację powykonawczą instalacji Maksymalne ciśnienie robocze pr=0,01 MPa Ciśnienie próby ps=0,42 Mpa 5

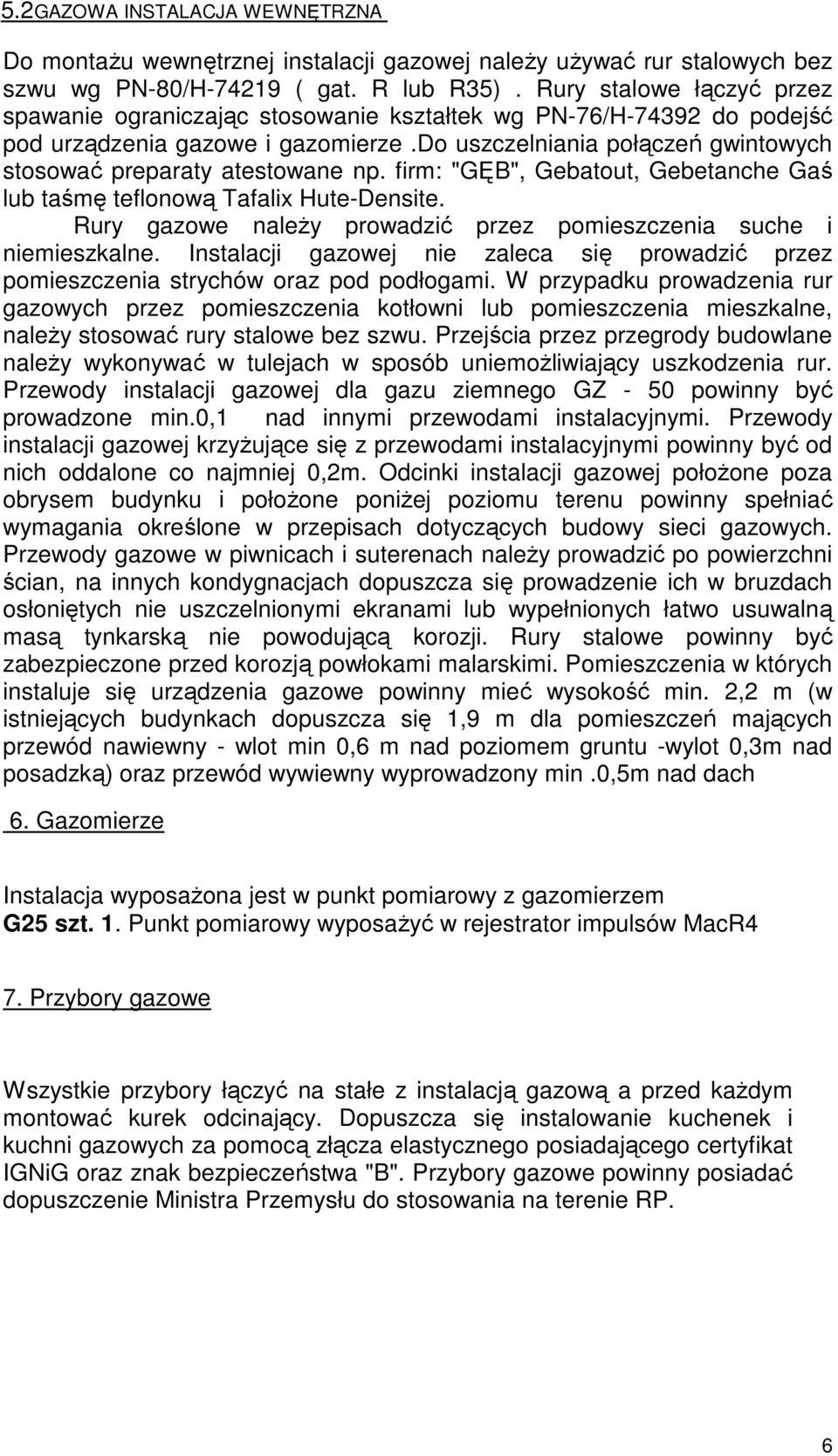

6 5.2GAZOWA INSTALACJA WEWNĘTRZNA Do montażu wewnętrznej instalacji gazowej należy używać rur stalowych bez szwu wg PN-80/H ( gat. R lub R35). Rury stalowe łączyć przez spawanie ograniczając stosowanie kształtek wg PN-76/H do podejść pod urządzenia gazowe i gazomierze.do uszczelniania połączeń gwintowych stosować preparaty atestowane np. firm: "GĘB", Gebatout, Gebetanche Gaś lub taśmę teflonową Tafalix Hute-Densite. Rury gazowe należy prowadzić przez pomieszczenia suche i niemieszkalne. Instalacji gazowej nie zaleca się prowadzić przez pomieszczenia strychów oraz pod podłogami. W przypadku prowadzenia rur gazowych przez pomieszczenia kotłowni lub pomieszczenia mieszkalne, należy stosować rury stalowe bez szwu. Przejścia przez przegrody budowlane należy wykonywać w tulejach w sposób uniemożliwiający uszkodzenia rur. Przewody instalacji gazowej dla gazu ziemnego GZ - 50 powinny być prowadzone min.0,1 nad innymi przewodami instalacyjnymi. Przewody instalacji gazowej krzyżujące się z przewodami instalacyjnymi powinny być od nich oddalone co najmniej 0,2m. Odcinki instalacji gazowej położone poza obrysem budynku i położone poniżej poziomu terenu powinny spełniać wymagania określone w przepisach dotyczących budowy sieci gazowych. Przewody gazowe w piwnicach i suterenach należy prowadzić po powierzchni ścian, na innych kondygnacjach dopuszcza się prowadzenie ich w bruzdach osłoniętych nie uszczelnionymi ekranami lub wypełnionych łatwo usuwalną masą tynkarską nie powodującą korozji. Rury stalowe powinny być zabezpieczone przed korozją powłokami malarskimi. Pomieszczenia w których instaluje się urządzenia gazowe powinny mieć wysokość min. 2,2 m (w istniejących budynkach dopuszcza się 1,9 m dla pomieszczeń mających przewód nawiewny - wlot min 0,6 m nad poziomem gruntu -wylot 0,3m nad posadzką) oraz przewód wywiewny wyprowadzony min.0,5m nad dach 6. Gazomierze Instalacja wyposażona jest w punkt pomiarowy z gazomierzem G25 szt. 1. Punkt pomiarowy wyposażyć w rejestrator impulsów MacR4 7. Przybory gazowe Wszystkie przybory łączyć na stałe z instalacją gazową a przed każdym montować kurek odcinający. Dopuszcza się instalowanie kuchenek i kuchni gazowych za pomocą złącza elastycznego posiadającego certyfikat IGNiG oraz znak bezpieczeństwa "B". Przybory gazowe powinny posiadać dopuszczenie Ministra Przemysłu do stosowania na terenie RP. 6

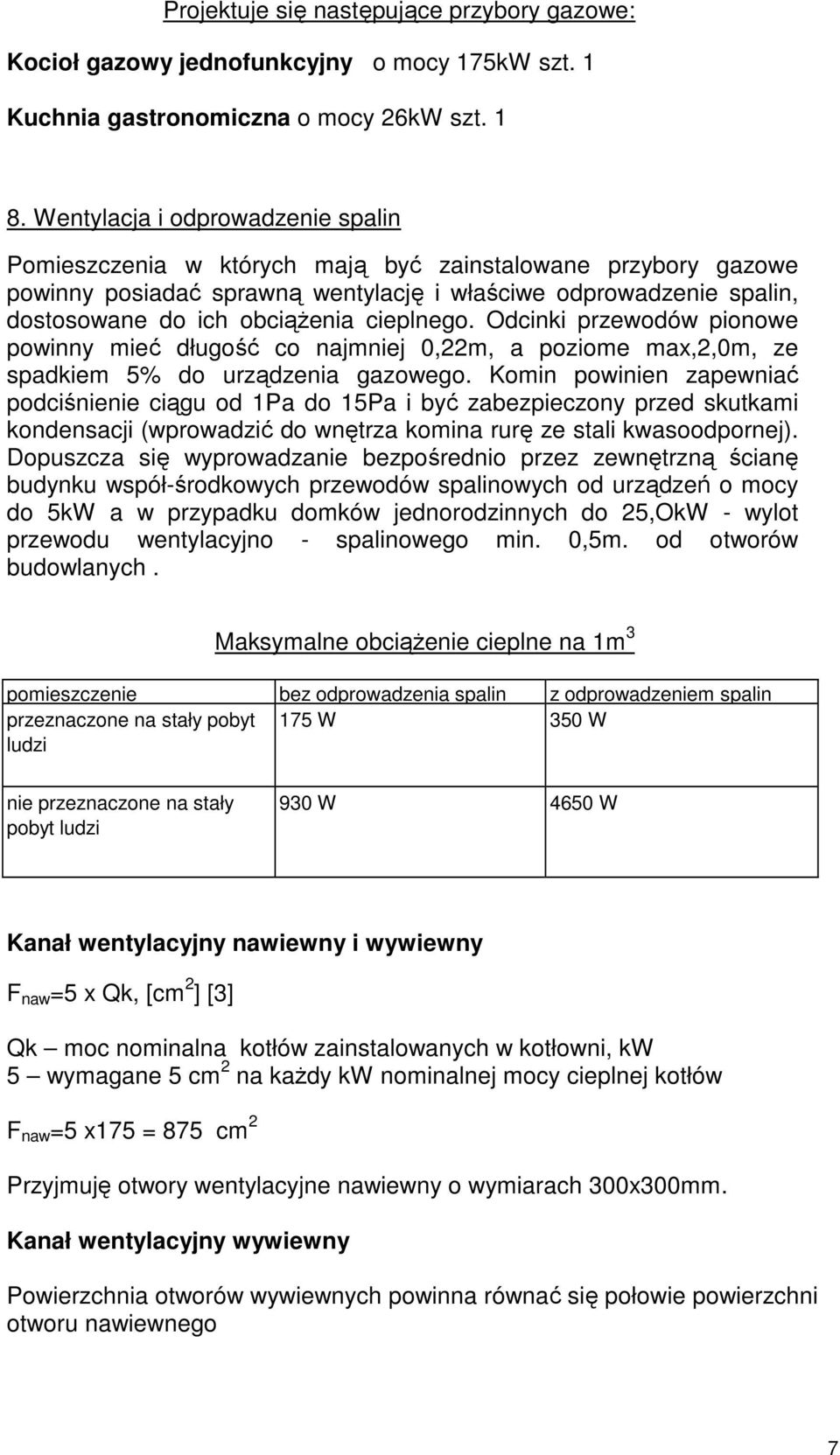

7 Projektuje się następujące przybory gazowe: Kocioł gazowy jednofunkcyjny o mocy 175kW szt. 1 Kuchnia gastronomiczna o mocy 26kW szt Wentylacja i odprowadzenie spalin Pomieszczenia w których mają być zainstalowane przybory gazowe powinny posiadać sprawną wentylację i właściwe odprowadzenie spalin, dostosowane do ich obciążenia cieplnego. Odcinki przewodów pionowe powinny mieć długość co najmniej 0,22m, a poziome max,2,0m, ze spadkiem 5% do urządzenia gazowego. Komin powinien zapewniać podciśnienie ciągu od 1Pa do 15Pa i być zabezpieczony przed skutkami kondensacji (wprowadzić do wnętrza komina rurę ze stali kwasoodpornej). Dopuszcza się wyprowadzanie bezpośrednio przez zewnętrzną ścianę budynku współ-środkowych przewodów spalinowych od urządzeń o mocy do 5kW a w przypadku domków jednorodzinnych do 25,OkW - wylot przewodu wentylacyjno - spalinowego min. 0,5m. od otworów budowlanych. Maksymalne obciążenie cieplne na 1m 3 pomieszczenie bez odprowadzenia spalin z odprowadzeniem spalin przeznaczone na stały pobyt 175 W 350 W ludzi nie przeznaczone na stały pobyt ludzi 930 W 4650 W Kanał wentylacyjny nawiewny i wywiewny F naw =5 x Qk, [cm 2 ] [3] Qk moc nominalna kotłów zainstalowanych w kotłowni, kw 5 wymagane 5 cm 2 na każdy kw nominalnej mocy cieplnej kotłów F naw =5 x175 = 875 cm 2 Przyjmuję otwory wentylacyjne nawiewny o wymiarach 300x300mm. Kanał wentylacyjny wywiewny Powierzchnia otworów wywiewnych powinna równać się połowie powierzchni otworu nawiewnego 7

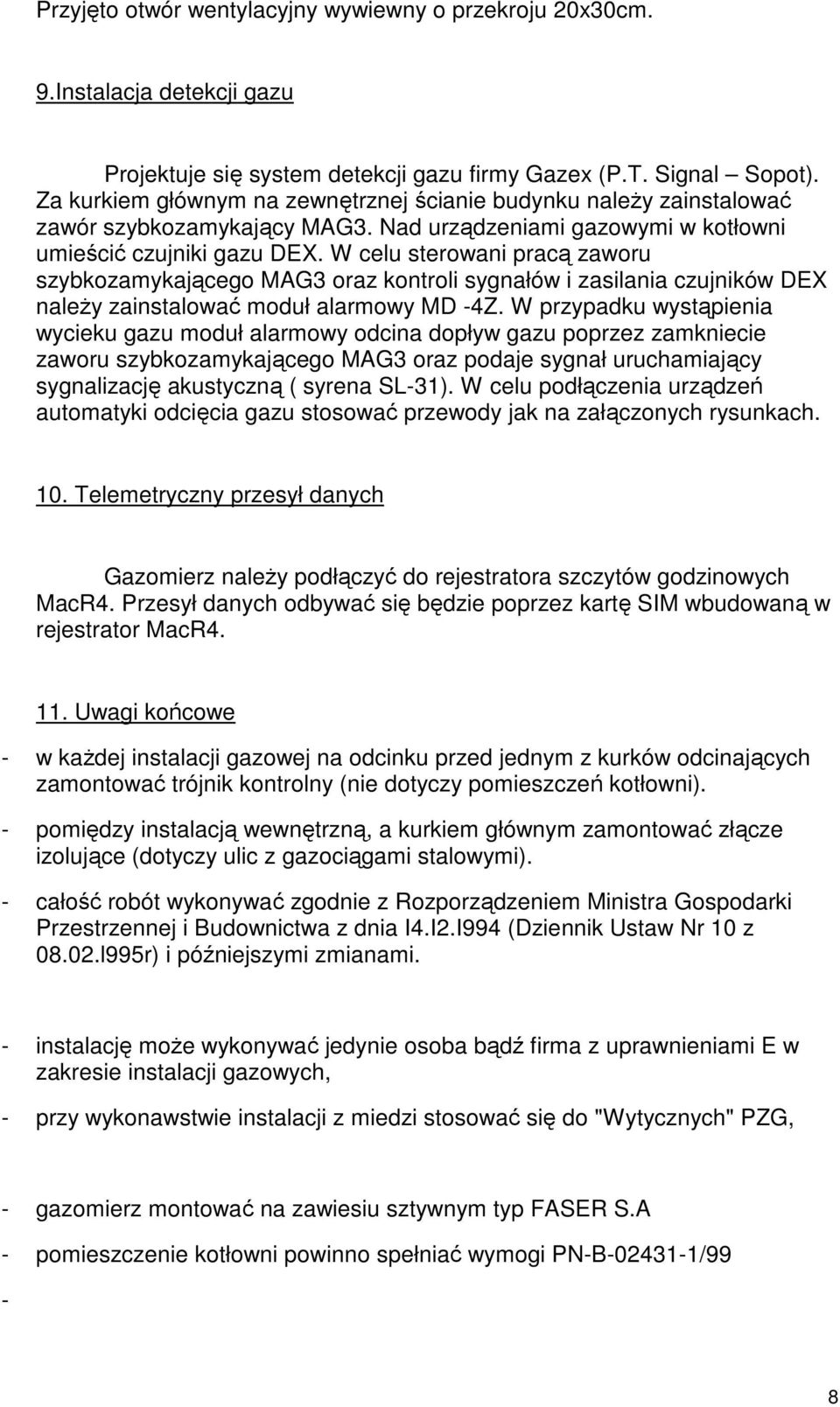

8 Przyjęto otwór wentylacyjny wywiewny o przekroju 20x30cm. 9.Instalacja detekcji gazu Projektuje się system detekcji gazu firmy Gazex (P.T. Signal Sopot). Za kurkiem głównym na zewnętrznej ścianie budynku należy zainstalować zawór szybkozamykający MAG3. Nad urządzeniami gazowymi w kotłowni umieścić czujniki gazu DEX. W celu sterowani pracą zaworu szybkozamykającego MAG3 oraz kontroli sygnałów i zasilania czujników DEX należy zainstalować moduł alarmowy MD -4Z. W przypadku wystąpienia wycieku gazu moduł alarmowy odcina dopływ gazu poprzez zamkniecie zaworu szybkozamykającego MAG3 oraz podaje sygnał uruchamiający sygnalizację akustyczną ( syrena SL-31). W celu podłączenia urządzeń automatyki odcięcia gazu stosować przewody jak na załączonych rysunkach. 10. Telemetryczny przesył danych Gazomierz należy podłączyć do rejestratora szczytów godzinowych MacR4. Przesył danych odbywać się będzie poprzez kartę SIM wbudowaną w rejestrator MacR Uwagi końcowe - w każdej instalacji gazowej na odcinku przed jednym z kurków odcinających zamontować trójnik kontrolny (nie dotyczy pomieszczeń kotłowni). - pomiędzy instalacją wewnętrzną, a kurkiem głównym zamontować złącze izolujące (dotyczy ulic z gazociągami stalowymi). - całość robót wykonywać zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia I4.I2.I994 (Dziennik Ustaw Nr 10 z l995r) i późniejszymi zmianami. - instalację może wykonywać jedynie osoba bądź firma z uprawnieniami E w zakresie instalacji gazowych, - przy wykonawstwie instalacji z miedzi stosować się do "Wytycznych" PZG, - gazomierz montować na zawiesiu sztywnym typ FASER S.A - pomieszczenie kotłowni powinno spełniać wymogi PN-B /99-8

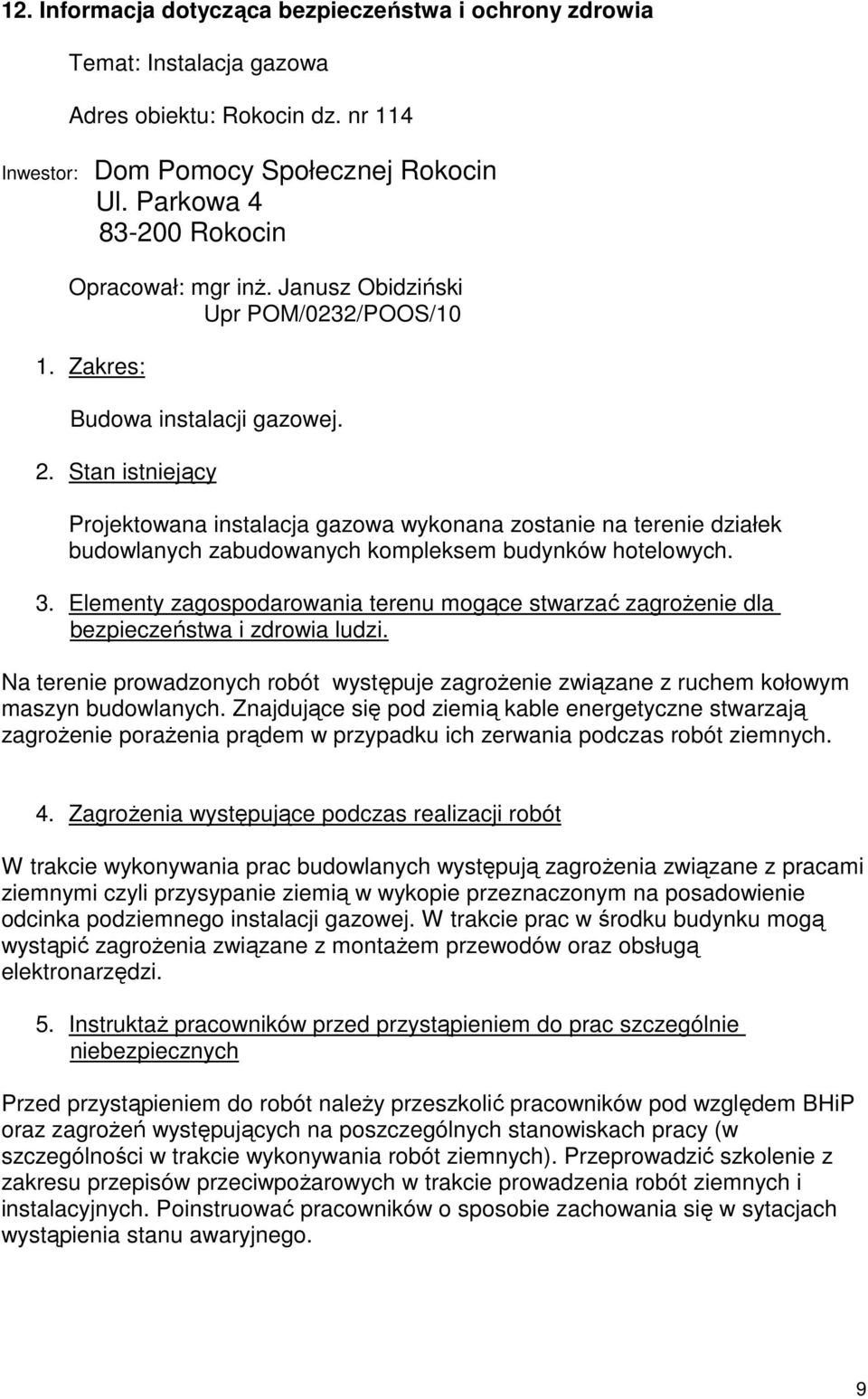

9 12. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Temat: Instalacja gazowa Adres obiektu: Rokocin dz. nr 114 Inwestor: Dom Pomocy Społecznej Rokocin Ul. Parkowa Rokocin Opracował: mgr inż. Janusz Obidziński Upr POM/0232/POOS/10 1. Zakres: Budowa instalacji gazowej. 2. Stan istniejący Projektowana instalacja gazowa wykonana zostanie na terenie działek budowlanych zabudowanych kompleksem budynków hotelowych. 3. Elementy zagospodarowania terenu mogące stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi. Na terenie prowadzonych robót występuje zagrożenie związane z ruchem kołowym maszyn budowlanych. Znajdujące się pod ziemią kable energetyczne stwarzają zagrożenie porażenia prądem w przypadku ich zerwania podczas robót ziemnych. 4. Zagrożenia występujące podczas realizacji robót W trakcie wykonywania prac budowlanych występują zagrożenia związane z pracami ziemnymi czyli przysypanie ziemią w wykopie przeznaczonym na posadowienie odcinka podziemnego instalacji gazowej. W trakcie prac w środku budynku mogą wystąpić zagrożenia związane z montażem przewodów oraz obsługą elektronarzędzi. 5. Instruktaż pracowników przed przystąpieniem do prac szczególnie niebezpiecznych Przed przystąpieniem do robót należy przeszkolić pracowników pod względem BHiP oraz zagrożeń występujących na poszczególnych stanowiskach pracy (w szczególności w trakcie wykonywania robót ziemnych). Przeprowadzić szkolenie z zakresu przepisów przeciwpożarowych w trakcie prowadzenia robót ziemnych i instalacyjnych. Poinstruować pracowników o sposobie zachowania się w sytacjach wystąpienia stanu awaryjnego. 9

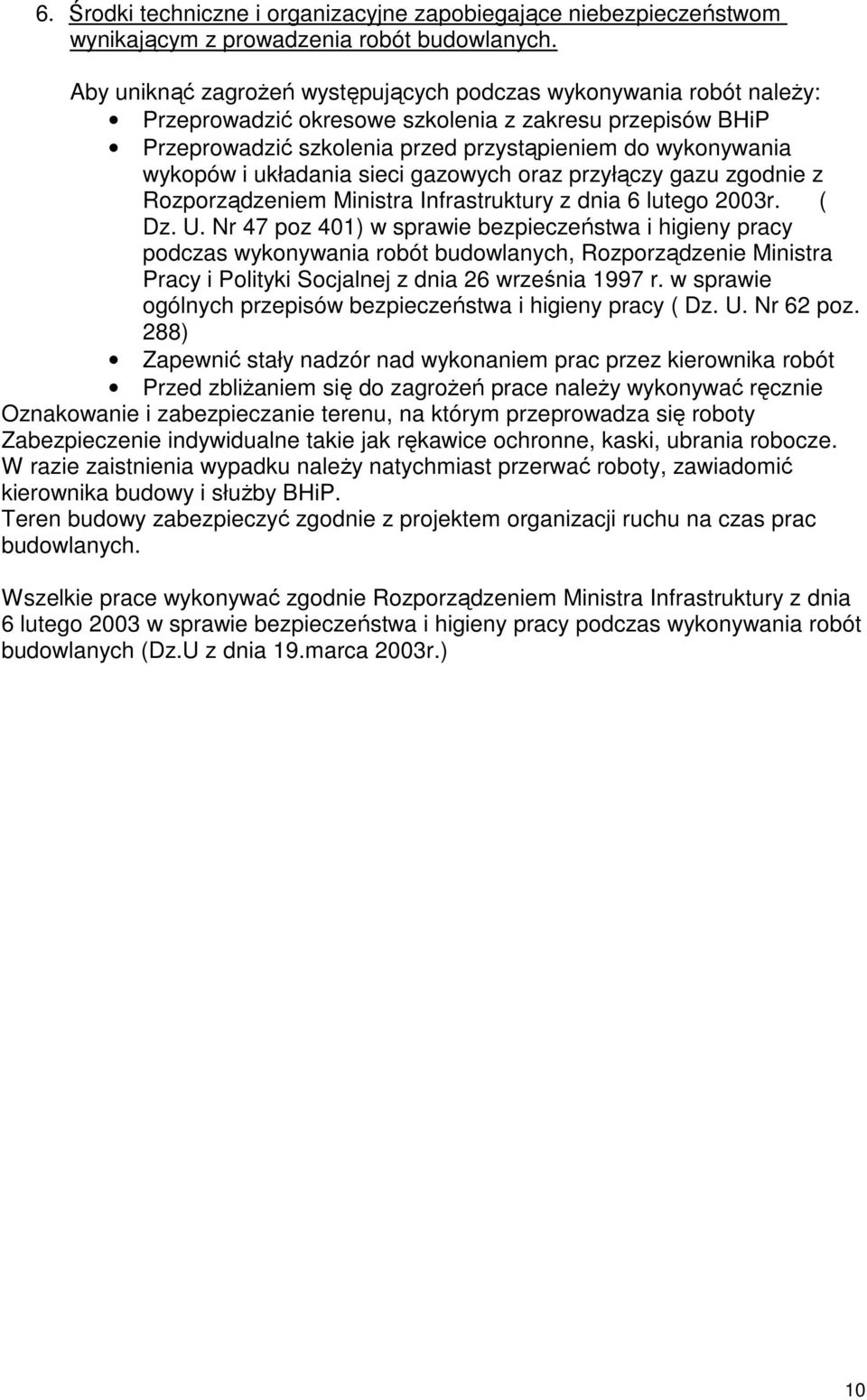

10 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z prowadzenia robót budowlanych. Aby uniknąć zagrożeń występujących podczas wykonywania robót należy: Przeprowadzić okresowe szkolenia z zakresu przepisów BHiP Przeprowadzić szkolenia przed przystąpieniem do wykonywania wykopów i układania sieci gazowych oraz przyłączy gazu zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003r. ( Dz. U. Nr 47 poz 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy ( Dz. U. Nr 62 poz. 288) Zapewnić stały nadzór nad wykonaniem prac przez kierownika robót Przed zbliżaniem się do zagrożeń prace należy wykonywać ręcznie Oznakowanie i zabezpieczanie terenu, na którym przeprowadza się roboty Zabezpieczenie indywidualne takie jak rękawice ochronne, kaski, ubrania robocze. W razie zaistnienia wypadku należy natychmiast przerwać roboty, zawiadomić kierownika budowy i służby BHiP. Teren budowy zabezpieczyć zgodnie z projektem organizacji ruchu na czas prac budowlanych. Wszelkie prace wykonywać zgodnie Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U z dnia 19.marca 2003r.) 10

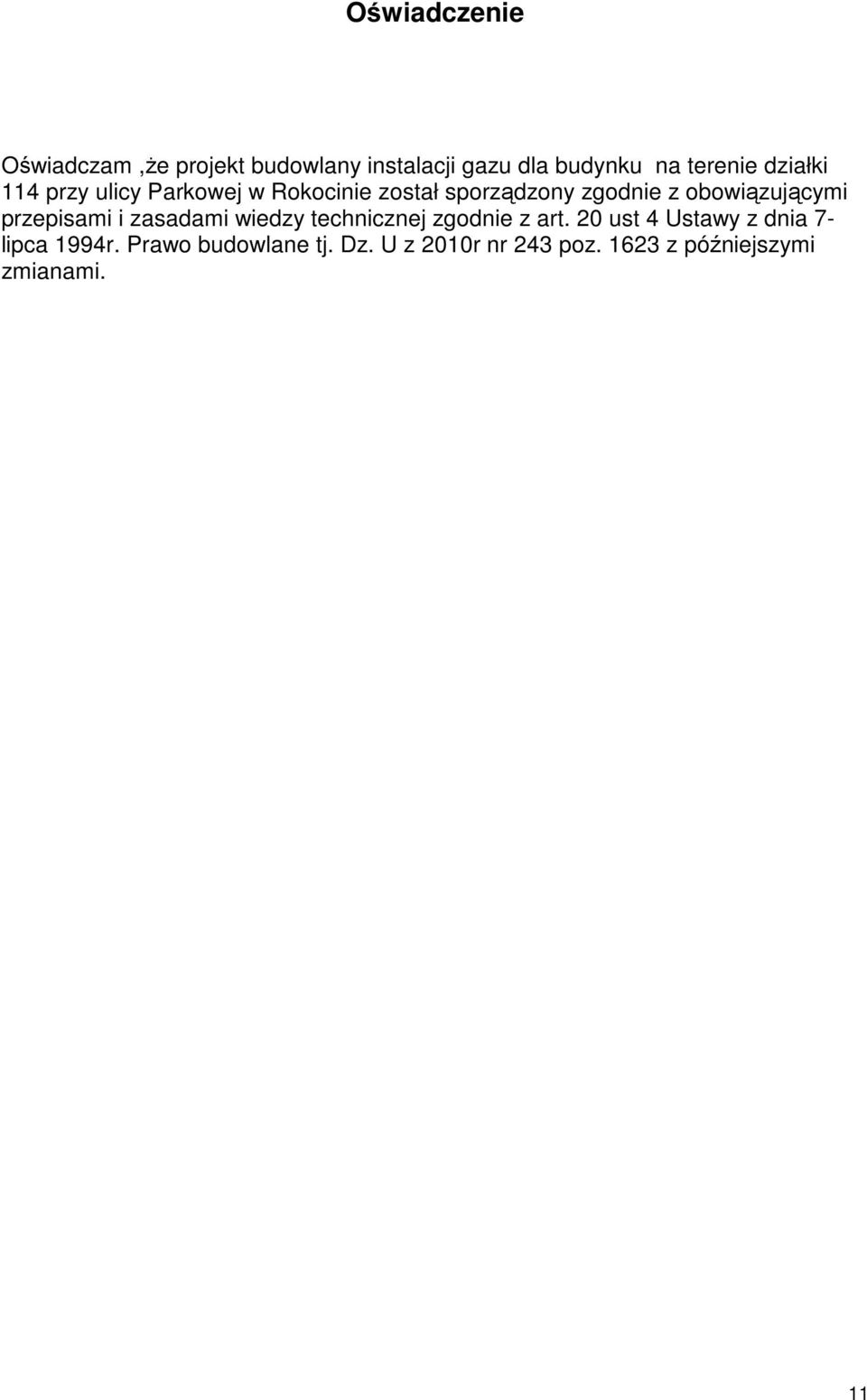

11 Oświadczenie Oświadczam,że projekt budowlany instalacji gazu dla budynku na terenie działki 114 przy ulicy Parkowej w Rokocinie został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej zgodnie z art. 20 ust 4 Ustawy z dnia 7- lipca 1994r. Prawo budowlane tj. Dz. U z 2010r nr 243 poz z późniejszymi zmianami. 11
