1 katalog wyrobów nowoczesne systemy kominowe

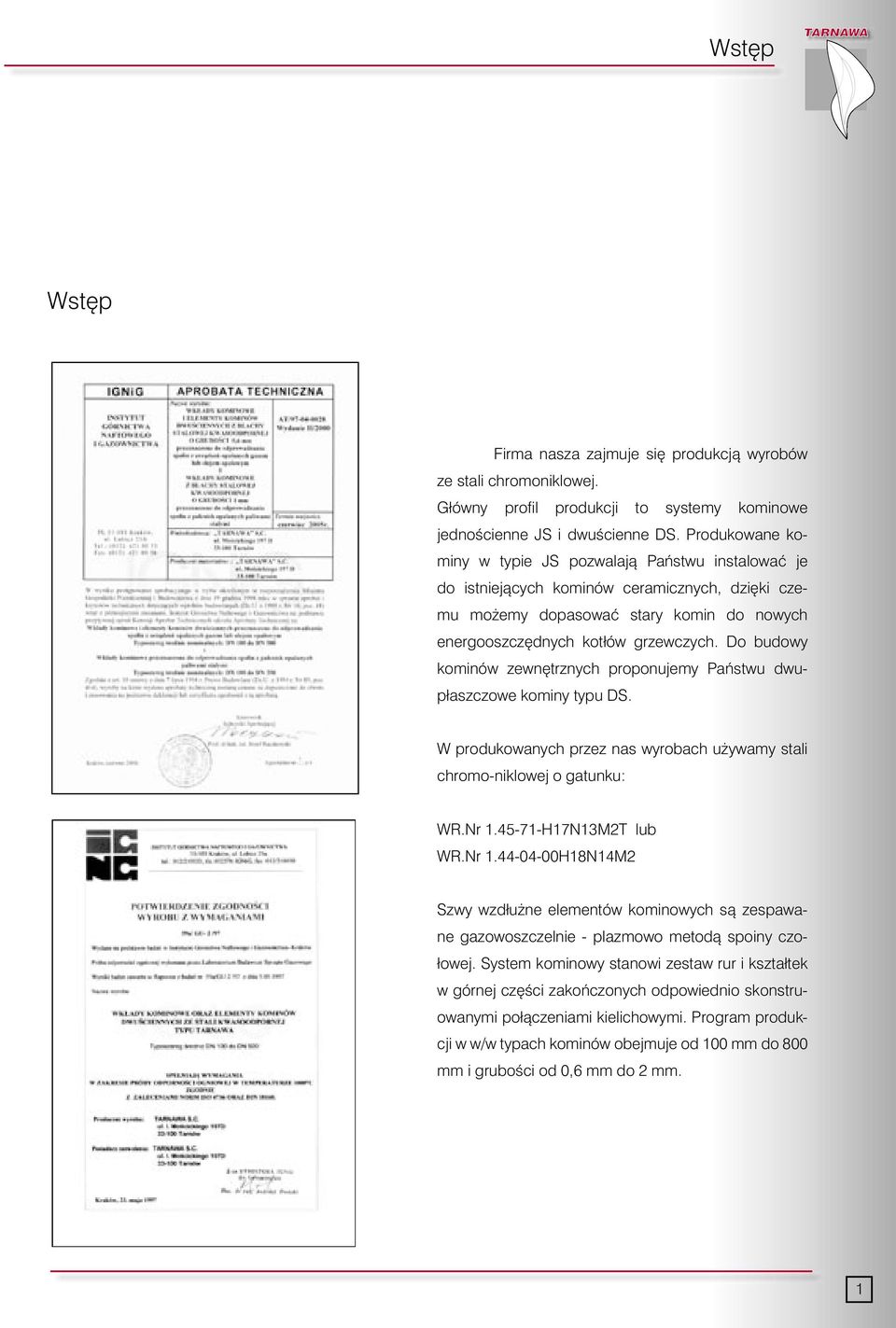

2 Wst p Wst p Firma nasza zajmuje si produkcjà wyrobów ze stali chromoniklowej. Główny profi l produkcji to systemy kominowe jednoêcienne JS i dwuêcienne DS. Produkowane kominy w typie JS pozwalajà Paƒstwu instalowaç je do istniejàcych kominów ceramicznych, dzi ki czemu mo emy dopasowaç stary komin do nowych energooszcz dnych kotłów grzewczych. Do budowy kominów zewn trznych proponujemy Paƒstwu dwupłaszczowe kominy typu DS. W produkowanych przez nas wyrobach u ywamy stali chromo-niklowej o gatunku: WR.Nr H17N13M2T lub WR.Nr H18N14M2 Szwy wzdłu ne elementów kominowych sà zespawane gazowoszczelnie - plazmowo metodà spoiny czołowej. System kominowy stanowi zestaw rur i kształtek w górnej cz Êci zakoƒczonych odpowiednio skonstruowanymi połàczeniami kielichowymi. Program produkcji w w/w typach kominów obejmuje od 100 mm do 800 mm i gruboêci od 0,6 mm do 2 mm. 1

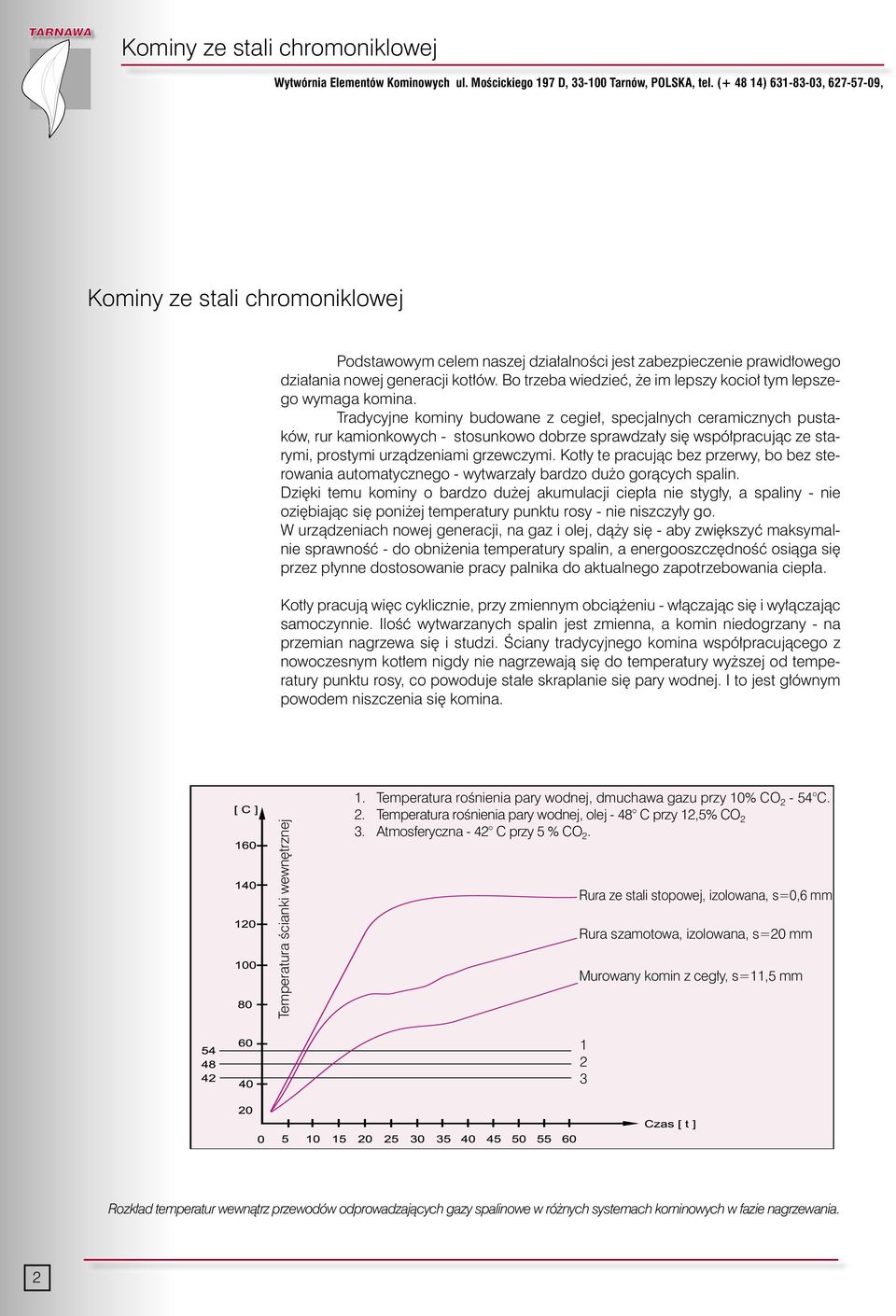

3 Kominy ze stali chromoniklowej Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Kominy ze stali chromoniklowej Podstawowym celem naszej dzia alnoêci jest zabezpieczenie prawid owego dzia ania nowej generacji kot ów. Bo trzeba wiedzieç, e im lepszy kocio tym lepszego wymaga komina. Tradycyjne kominy budowane z cegie, specjalnych ceramicznych pustaków, rur kamionkowych - stosunkowo dobrze sprawdza y si wspó pracujàc ze starymi, prostymi urzàdzeniami grzewczymi. Kot y te pracujàc bez przerwy, bo bez sterowania automatycznego - wytwarza y bardzo du o goràcych spalin. Dzi ki temu kominy o bardzo du ej akumulacji ciep a nie styg y, a spaliny - nie ozi biajàc si poni ej temperatury punktu rosy - nie niszczy y go. W urzàdzeniach nowej generacji, na gaz i olej, dà y si - aby zwi kszyç maksymalnie sprawnoêç - do obni enia temperatury spalin, a energooszcz dnoêç osiàga si przez p ynne dostosowanie pracy palnika do aktualnego zapotrzebowania ciep a. Kot y pracujà wi c cyklicznie, przy zmiennym obcià eniu - w àczajàc si i wy àczajàc samoczynnie. IloÊç wytwarzanych spalin jest zmienna, a komin niedogrzany - na przemian nagrzewa si i studzi. Âciany tradycyjnego komina wspó pracujàcego z nowoczesnym kot em nigdy nie nagrzewajà si do temperatury wy szej od temperatury punktu rosy, co powoduje sta e skraplanie si pary wodnej. I to jest g ównym powodem niszczenia si komina. Temperatura Êcianki wewn trznej 1. Temperatura roênienia pary wodnej, dmuchawa gazu przy 10% CO 2-54 C. 2. Temperatura roênienia pary wodnej, olej - 48 C przy 12,5% CO 2 3. Atmosferyczna - 42 C przy 5 % CO 2. Rura ze stali stopowej, izolowana, s=0,6 mm Rura szamotowa, izolowana, s=20 mm Murowany komin z ceg y, s=11,5 mm Rozk ad temperatur wewnàtrz przewodów odprowadzajàcych gazy spalinowe w ró nych systemach kominowych w fazie nagrzewania. 2

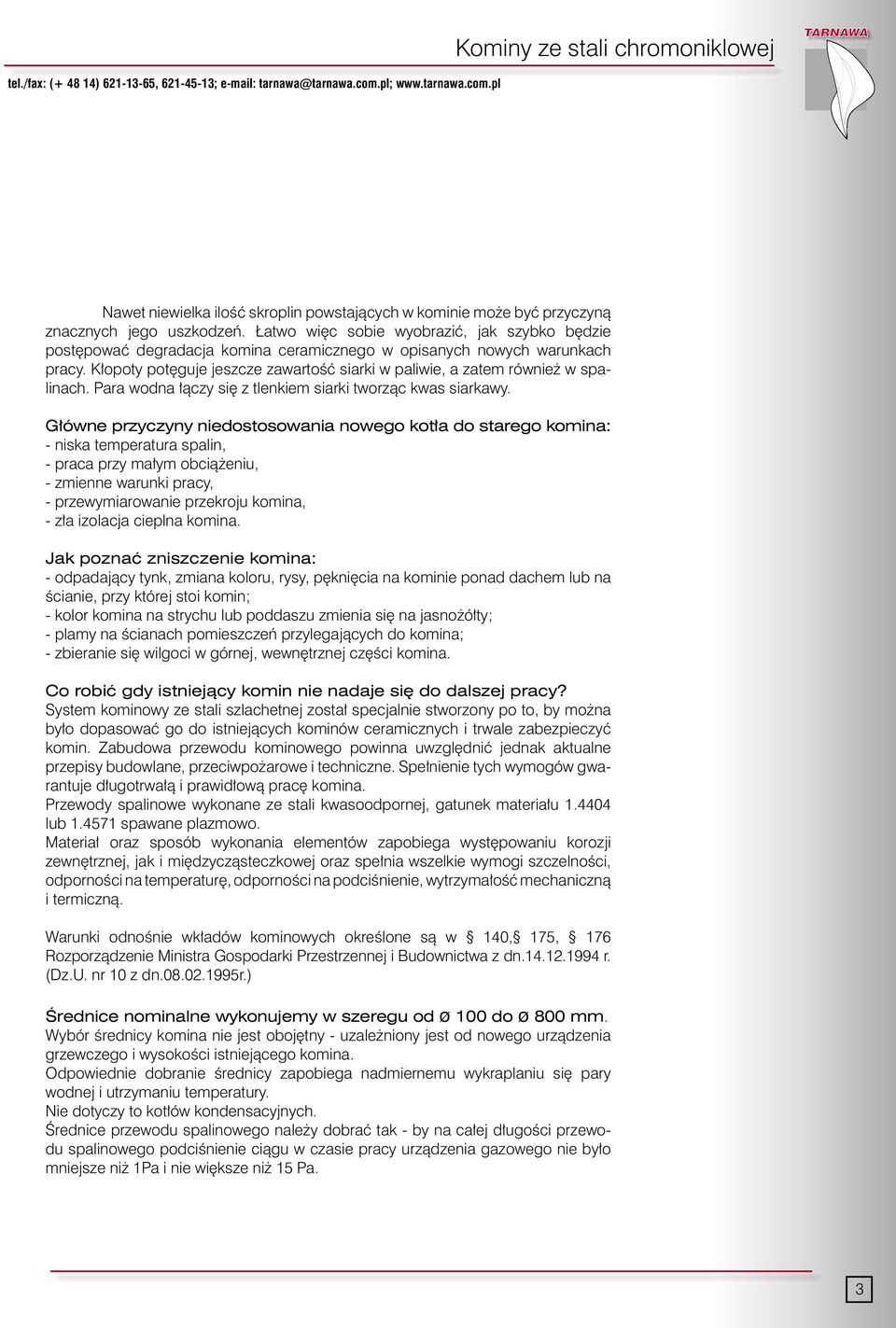

4 tel./fax: ( ) , ; Kominy ze stali chromoniklowej Nawet niewielka iloêç skroplin powstajàcych w kominie mo e byç przyczynà znacznych jego uszkodzeƒ. atwo wi c sobie wyobraziç, jak szybko b dzie post powaç degradacja komina ceramicznego w opisanych nowych warunkach pracy. K opoty pot guje jeszcze zawartoêç siarki w paliwie, a zatem równie w spalinach. Para wodna àczy si z tlenkiem siarki tworzàc kwas siarkawy. G ówne przyczyny niedostosowania nowego kot a do starego komina: - niska temperatura spalin, - praca przy ma ym obcià eniu, - zmienne warunki pracy, - przewymiarowanie przekroju komina, - z a izolacja cieplna komina. Jak poznaç zniszczenie komina: - odpadajàcy tynk, zmiana koloru, rysy, p kni cia na kominie ponad dachem lub na Êcianie, przy której stoi komin; - kolor komina na strychu lub poddaszu zmienia si na jasno ó ty; - plamy na Êcianach pomieszczeƒ przylegajàcych do komina; - zbieranie si wilgoci w górnej, wewn trznej cz Êci komina. Co robiç gdy istniejàcy komin nie nadaje si do dalszej pracy? System kominowy ze stali szlachetnej zosta specjalnie stworzony po to, by mo na by o dopasowaç go do istniejàcych kominów ceramicznych i trwale zabezpieczyç komin. Zabudowa przewodu kominowego powinna uwzgl dniç jednak aktualne przepisy budowlane, przeciwpo arowe i techniczne. Spe nienie tych wymogów gwarantuje d ugotrwa à i prawid owà prac komina. Przewody spalinowe wykonane ze stali kwasoodpornej, gatunek materia u lub spawane plazmowo. Materia oraz sposób wykonania elementów zapobiega wyst powaniu korozji zewn trznej, jak i mi dzyczàsteczkowej oraz spe nia wszelkie wymogi szczelnoêci, odpornoêci na temperatur, odpornoêci na podciênienie, wytrzyma oêç mechanicznà i termicznà. Warunki odnoênie wk adów kominowych okreêlone sà w 140, 175, 176 Rozporzàdzenie Ministra Gospodarki Przestrzennej i Budownictwa z dn r. (Dz.U. nr 10 z dn r.) Ârednice nominalne wykonujemy w szeregu od ø 100 do ø 800 mm. Wybór Êrednicy komina nie jest oboj tny - uzale niony jest od nowego urzàdzenia grzewczego i wysokoêci istniejàcego komina. Odpowiednie dobranie Êrednicy zapobiega nadmiernemu wykraplaniu si pary wodnej i utrzymaniu temperatury. Nie dotyczy to kot ów kondensacyjnych. Ârednice przewodu spalinowego nale y dobraç tak - by na ca ej d ugoêci przewodu spalinowego podciênienie ciàgu w czasie pracy urzàdzenia gazowego nie by o mniejsze ni 1Pa i nie wi ksze ni 15 Pa. 3

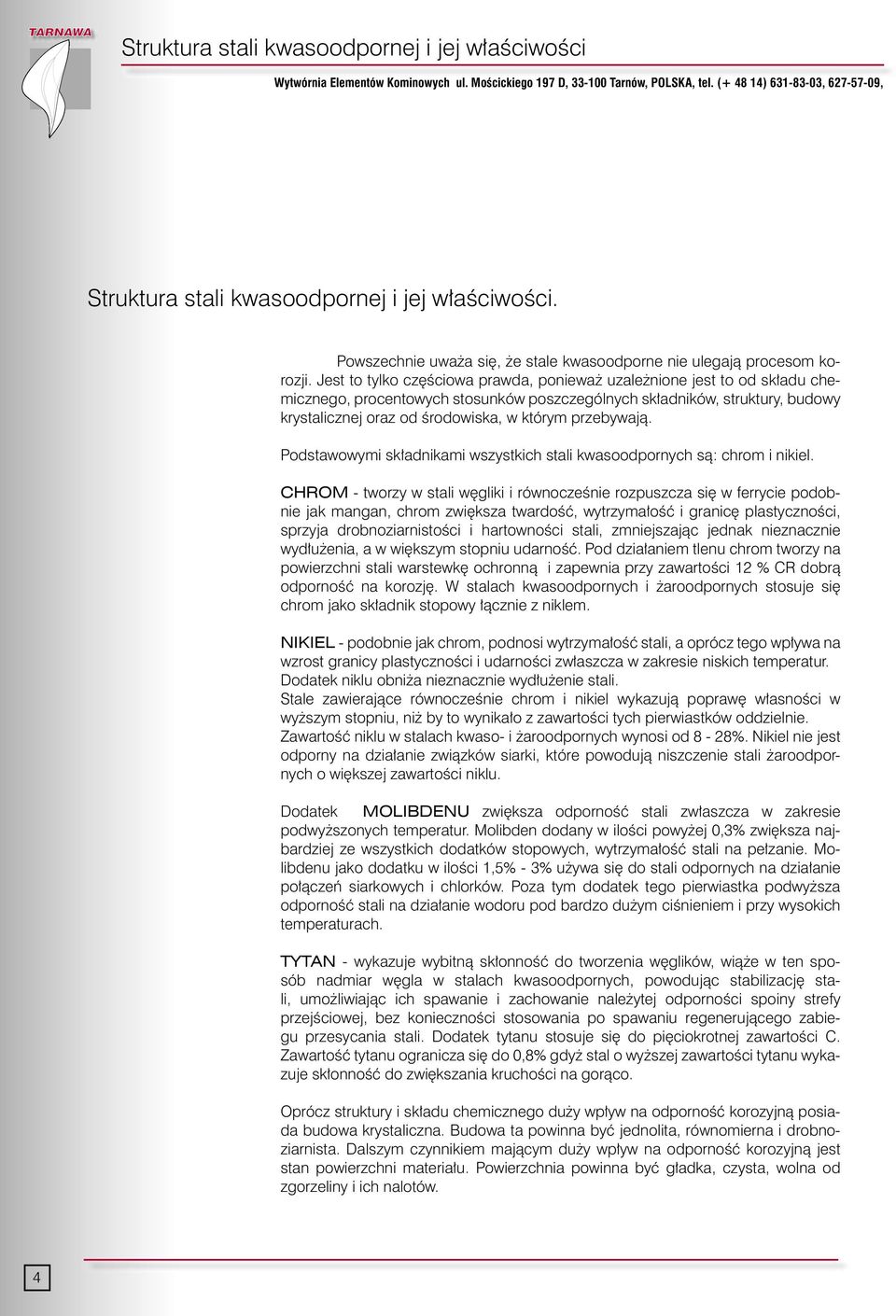

5 Struktura stali kwasoodpornej i jej w aêciwoêci Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Struktura stali kwasoodpornej i jej w aêciwoêci. Powszechnie uwa a si, e stale kwasoodporne nie ulegajà procesom korozji. Jest to tylko cz Êciowa prawda, poniewa uzale nione jest to od sk adu chemicznego, procentowych stosunków poszczególnych sk adników, struktury, budowy krystalicznej oraz od Êrodowiska, w którym przebywajà. Podstawowymi sk adnikami wszystkich stali kwasoodpornych sà: chrom i nikiel. CHROM - tworzy w stali w gliki i równoczeênie rozpuszcza si w ferrycie podobnie jak mangan, chrom zwi ksza twardoêç, wytrzyma oêç i granic plastycznoêci, sprzyja drobnoziarnistoêci i hartownoêci stali, zmniejszajàc jednak nieznacznie wyd u enia, a w wi kszym stopniu udarnoêç. Pod dzia aniem tlenu chrom tworzy na powierzchni stali warstewk ochronnà i zapewnia przy zawartoêci 12 % CR dobrà odpornoêç na korozj. W stalach kwasoodpornych i aroodpornych stosuje si chrom jako sk adnik stopowy àcznie z niklem. NIKIEL - podobnie jak chrom, podnosi wytrzyma oêç stali, a oprócz tego wp ywa na wzrost granicy plastycznoêci i udarnoêci zw aszcza w zakresie niskich temperatur. Dodatek niklu obni a nieznacznie wyd u enie stali. Stale zawierajàce równoczeênie chrom i nikiel wykazujà popraw w asnoêci w wy szym stopniu, ni by to wynika o z zawartoêci tych pierwiastków oddzielnie. ZawartoÊç niklu w stalach kwaso- i aroodpornych wynosi od 8-28%. Nikiel nie jest odporny na dzia anie zwiàzków siarki, które powodujà niszczenie stali aroodpornych o wi kszej zawartoêci niklu. Dodatek MOLIBDENU zwi ksza odpornoêç stali zw aszcza w zakresie podwy szonych temperatur. Molibden dodany w iloêci powy ej 0,3% zwi ksza najbardziej ze wszystkich dodatków stopowych, wytrzyma oêç stali na pe zanie. Molibdenu jako dodatku w iloêci 1,5% - 3% u ywa si do stali odpornych na dzia anie po àczeƒ siarkowych i chlorków. Poza tym dodatek tego pierwiastka podwy sza odpornoêç stali na dzia anie wodoru pod bardzo du ym ciênieniem i przy wysokich temperaturach. TYTAN - wykazuje wybitnà sk onnoêç do tworzenia w glików, wià e w ten sposób nadmiar w gla w stalach kwasoodpornych, powodujàc stabilizacj stali, umo liwiajàc ich spawanie i zachowanie nale ytej odpornoêci spoiny strefy przejêciowej, bez koniecznoêci stosowania po spawaniu regenerujàcego zabiegu przesycania stali. Dodatek tytanu stosuje si do pi ciokrotnej zawartoêci C. ZawartoÊç tytanu ogranicza si do 0,8% gdy stal o wy szej zawartoêci tytanu wykazuje sk onnoêç do zwi kszania kruchoêci na goràco. Oprócz struktury i sk adu chemicznego du y wp yw na odpornoêç korozyjnà posiada budowa krystaliczna. Budowa ta powinna byç jednolita, równomierna i drobnoziarnista. Dalszym czynnikiem majàcym du y wp yw na odpornoêç korozyjnà jest stan powierzchni materia u. Powierzchnia powinna byç g adka, czysta, wolna od zgorzeliny i ich nalotów. 4

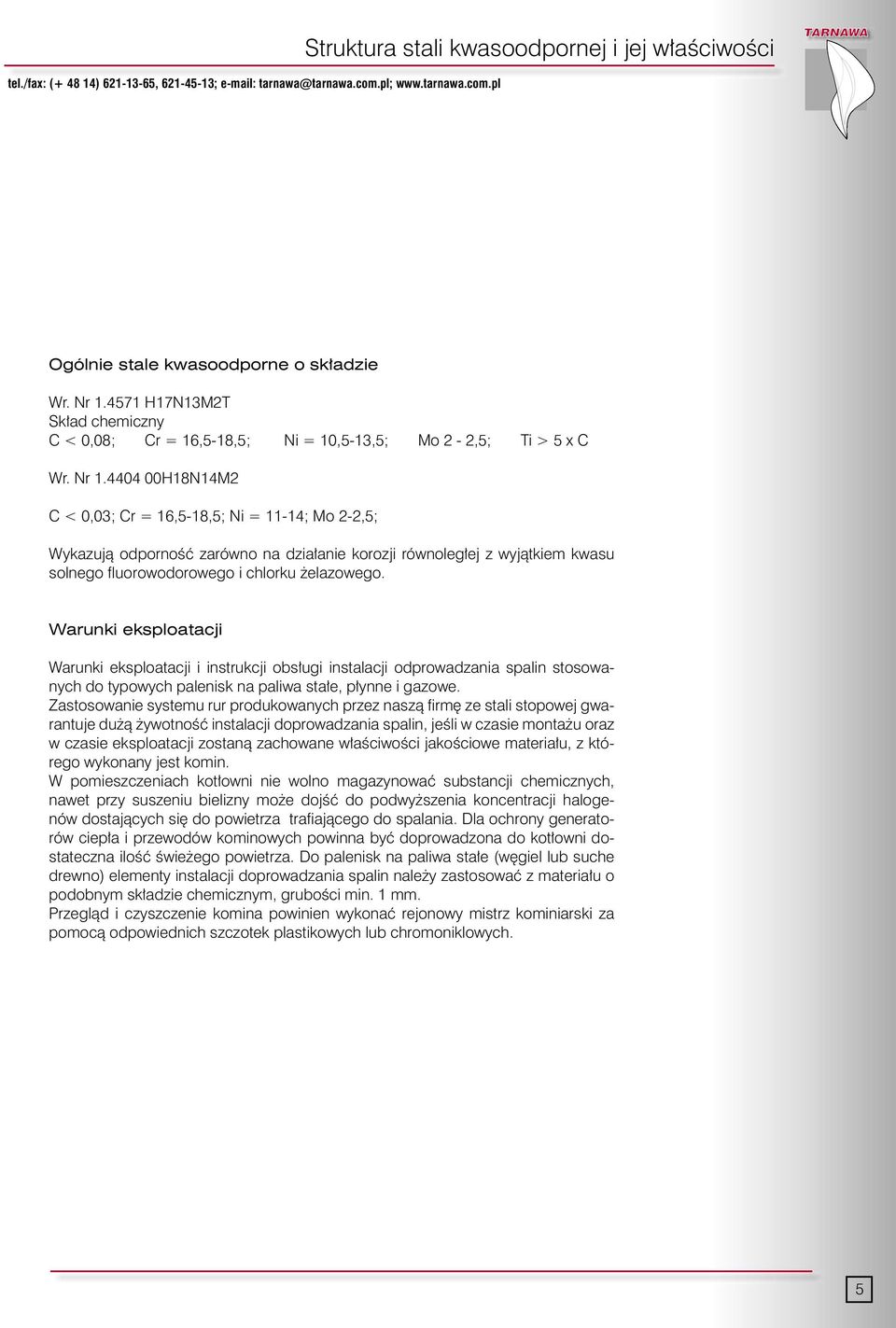

6 tel./fax: ( ) , ; Struktura stali kwasoodpornej i jej w aêciwoêci Ogólnie stale kwasoodporne o sk adzie Wr. Nr H17N13M2T Sk ad chemiczny C < 0,08; Cr = 16,5-18,5; Ni = 10,5-13,5; Mo 2-2,5; Ti > 5 x C Wr. Nr H18N14M2 C < 0,03; Cr = 16,5-18,5; Ni = 11-14; Mo 2-2,5; Wykazujà odpornoêç zarówno na dzia anie korozji równoleg ej z wyjàtkiem kwasu solnego fl uorowodorowego i chlorku elazowego. Warunki eksploatacji Warunki eksploatacji i instrukcji obs ugi instalacji odprowadzania spalin stosowanych do typowych palenisk na paliwa sta e, p ynne i gazowe. Zastosowanie systemu rur produkowanych przez naszà fi rm ze stali stopowej gwarantuje du à ywotnoêç instalacji doprowadzania spalin, jeêli w czasie monta u oraz w czasie eksploatacji zostanà zachowane w aêciwoêci jakoêciowe materia u, z którego wykonany jest komin. W pomieszczeniach kot owni nie wolno magazynowaç substancji chemicznych, nawet przy suszeniu bielizny mo e dojêç do podwy szenia koncentracji halogenów dostajàcych si do powietrza trafi ajàcego do spalania. Dla ochrony generatorów ciep a i przewodów kominowych powinna byç doprowadzona do kot owni dostateczna iloêç Êwie ego powietrza. Do palenisk na paliwa sta e (w giel lub suche drewno) elementy instalacji doprowadzania spalin nale y zastosowaç z materia u o podobnym sk adzie chemicznym, gruboêci min. 1 mm. Przeglàd i czyszczenie komina powinien wykonaç rejonowy mistrz kominiarski za pomocà odpowiednich szczotek plastikowych lub chromoniklowych. 5

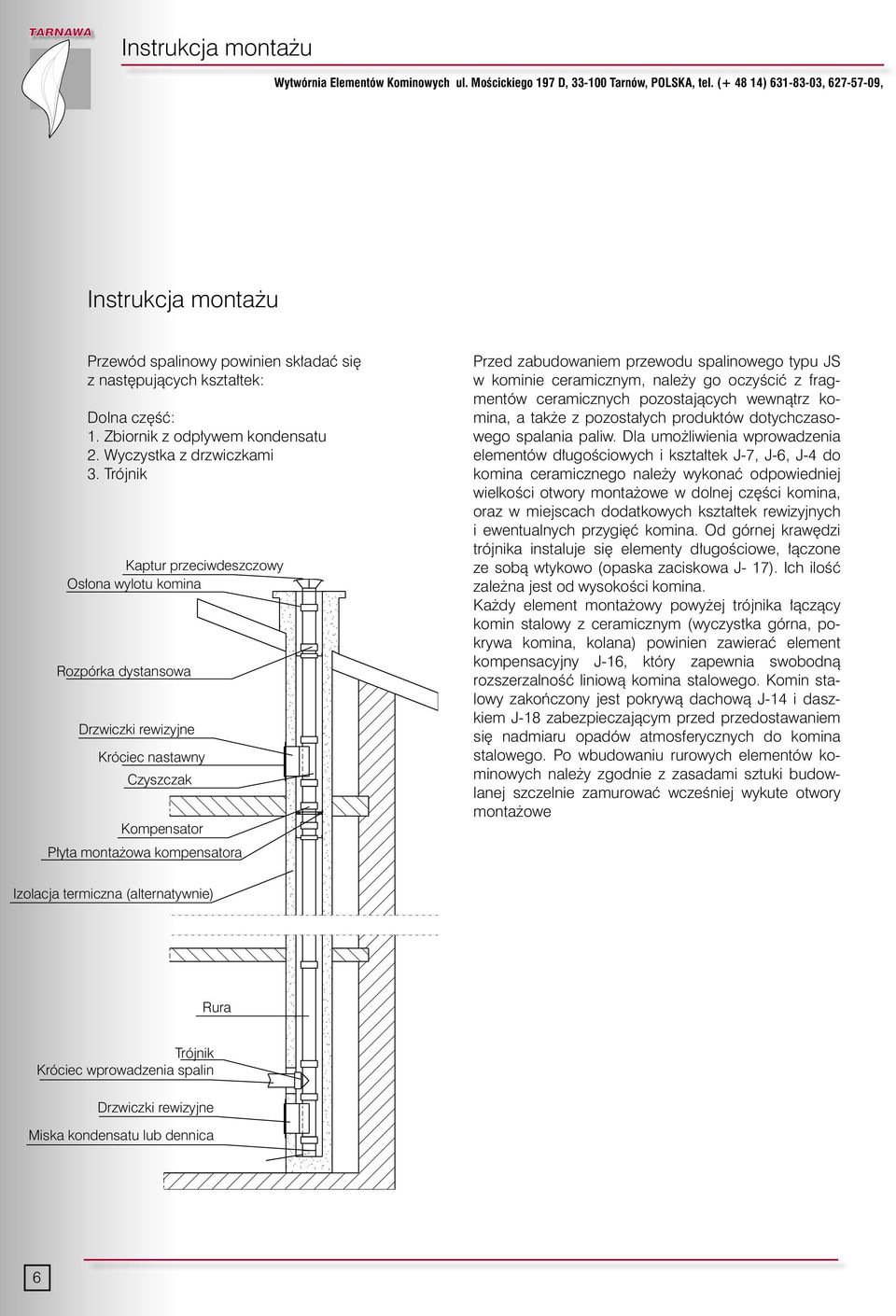

7 Instrukcja monta u Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Instrukcja monta u Przewód spalinowy powinien sk adaç si z nast pujàcych kszta tek: Dolna cz Êç: 1. Zbiornik z odp ywem kondensatu 2. Wyczystka z drzwiczkami 3. Trójnik Kaptur przeciwdeszczowy Os ona wylotu komina Rozpórka dystansowa Drzwiczki rewizyjne Króciec nastawny Czyszczak Kompensator P yta monta owa kompensatora Przed zabudowaniem przewodu spalinowego typu JS w kominie ceramicznym, nale y go oczyêciç z fragmentów ceramicznych pozostajàcych wewnàtrz komina, a tak e z pozosta ych produktów dotychczasowego spalania paliw. Dla umo liwienia wprowadzenia elementów d ugoêciowych i kszta tek J-7, J-6, J-4 do komina ceramicznego nale y wykonaç odpowiedniej wielkoêci otwory monta owe w dolnej cz Êci komina, oraz w miejscach dodatkowych kszta tek rewizyjnych i ewentualnych przygi ç komina. Od górnej kraw dzi trójnika instaluje si elementy d ugoêciowe, àczone ze sobà wtykowo (opaska zaciskowa J- 17). Ich iloêç zale na jest od wysokoêci komina. Ka dy element monta owy powy ej trójnika àczàcy komin stalowy z ceramicznym (wyczystka górna, pokrywa komina, kolana) powinien zawieraç element kompensacyjny J-16, który zapewnia swobodnà rozszerzalnoêç liniowà komina stalowego. Komin stalowy zakoƒczony jest pokrywà dachowà J-14 i daszkiem J-18 zabezpieczajàcym przed przedostawaniem si nadmiaru opadów atmosferycznych do komina stalowego. Po wbudowaniu rurowych elementów kominowych nale y zgodnie z zasadami sztuki budowlanej szczelnie zamurowaç wczeêniej wykute otwory monta owe Izolacja termiczna (alternatywnie) Rura Trójnik Króciec wprowadzenia spalin Drzwiczki rewizyjne Miska kondensatu lub dennica 6

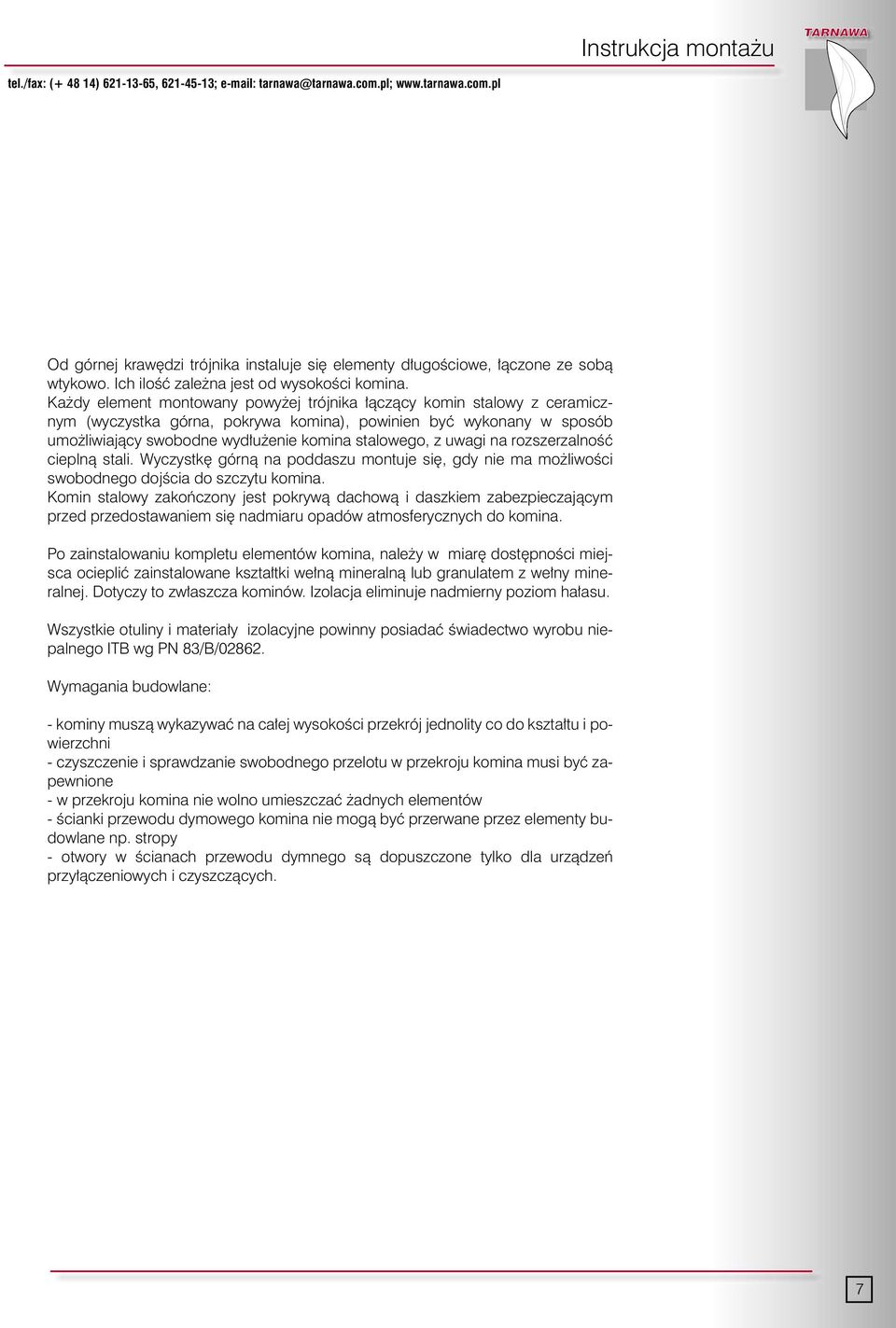

8 Instrukcja monta u tel./fax: ( ) , ; tarnawa@tarnawa.com.pl; Od górnej kraw dzi trójnika instaluje si elementy d ugoêciowe, àczone ze sobà wtykowo. Ich iloêç zale na jest od wysokoêci komina. Ka dy element montowany powy ej trójnika àczàcy komin stalowy z ceramicznym (wyczystka górna, pokrywa komina), powinien byç wykonany w sposób umo liwiajàcy swobodne wyd u enie komina stalowego, z uwagi na rozszerzalnoêç cieplnà stali. Wyczystk górnà na poddaszu montuje si, gdy nie ma mo liwoêci swobodnego dojêcia do szczytu komina. Komin stalowy zakoƒczony jest pokrywà dachowà i daszkiem zabezpieczajàcym przed przedostawaniem si nadmiaru opadów atmosferycznych do komina. Po zainstalowaniu kompletu elementów komina, nale y w miar dost pnoêci miejsca ociepliç zainstalowane kszta tki we nà mineralnà lub granulatem z we ny mineralnej. Dotyczy to zw aszcza kominów. Izolacja eliminuje nadmierny poziom ha asu. Wszystkie otuliny i materia y izolacyjne powinny posiadaç Êwiadectwo wyrobu niepalnego ITB wg PN 83/B/ Wymagania budowlane: - kominy muszà wykazywaç na ca ej wysokoêci przekrój jednolity co do kszta tu i powierzchni - czyszczenie i sprawdzanie swobodnego przelotu w przekroju komina musi byç zapewnione - w przekroju komina nie wolno umieszczaç adnych elementów - Êcianki przewodu dymowego komina nie mogà byç przerwane przez elementy budowlane np. stropy - otwory w Êcianach przewodu dymnego sà dopuszczone tylko dla urzàdzeƒ przy àczeniowych i czyszczàcych. 7

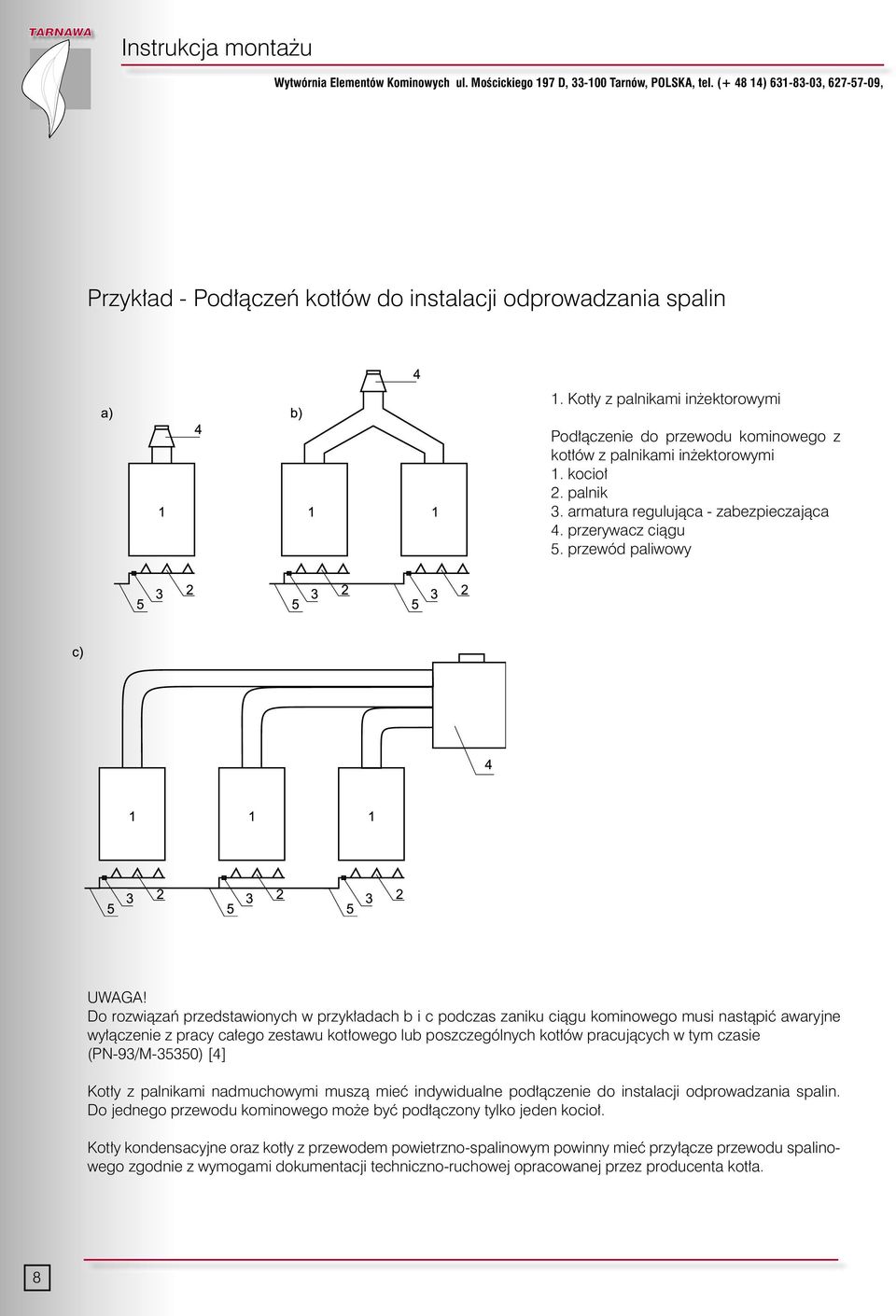

9 Instrukcja monta u Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Przyk ad - Pod àczeƒ kot ów do instalacji odprowadzania spalin 1. Kot y z palnikami in ektorowymi Pod àczenie do przewodu kominowego z kot ów z palnikami in ektorowymi 1. kocio 2. palnik 3. armatura regulujàca - zabezpieczajàca 4. przerywacz ciàgu 5. przewód paliwowy UWAGA! Do rozwiàzaƒ przedstawionych w przyk adach b i c podczas zaniku ciàgu kominowego musi nastàpiç awaryjne wy àczenie z pracy ca ego zestawu kot owego lub poszczególnych kot ów pracujàcych w tym czasie (PN-93/M-35350) [4] Kot y z palnikami nadmuchowymi muszà mieç indywidualne pod àczenie do instalacji odprowadzania spalin. Do jednego przewodu kominowego mo e byç pod àczony tylko jeden kocio. Kot y kondensacyjne oraz kot y z przewodem powietrzno-spalinowym powinny mieç przy àcze przewodu spalinowego zgodnie z wymogami dokumentacji techniczno-ruchowej opracowanej przez producenta kot a. 8

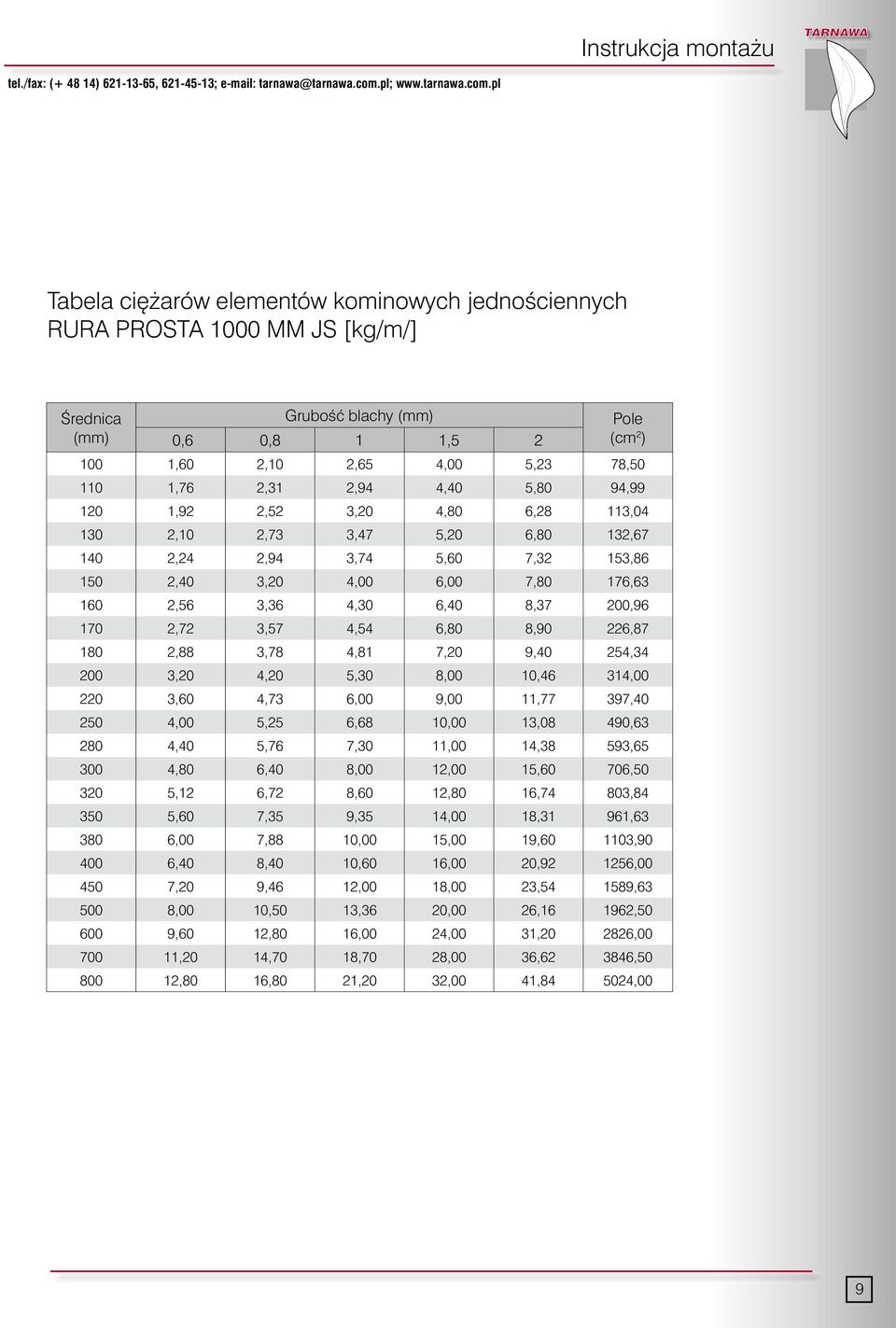

10 Instrukcja monta u tel./fax: ( ) , ; tarnawa@tarnawa.com.pl; Tabela ci arów elementów kominowych jednoêciennych RURA PROSTA 1000 MM JS [kg/m/] Ârednica (mm) GruboÊç blachy (mm) 0,6 0,8 1 1,5 2 Pole (cm 2 ) 100 1,60 2,10 2,65 4,00 5,23 78, ,76 2,31 2,94 4,40 5,80 94, ,92 2,52 3,20 4,80 6,28 113, ,10 2,73 3,47 5,20 6,80 132, ,24 2,94 3,74 5,60 7,32 153, ,40 3,20 4,00 6,00 7,80 176, ,56 3,36 4,30 6,40 8,37 200, ,72 3,57 4,54 6,80 8,90 226, ,88 3,78 4,81 7,20 9,40 254, ,20 4,20 5,30 8,00 10,46 314, ,60 4,73 6,00 9,00 11,77 397, ,00 5,25 6,68 10,00 13,08 490, ,40 5,76 7,30 11,00 14,38 593, ,80 6,40 8,00 12,00 15,60 706, ,12 6,72 8,60 12,80 16,74 803, ,60 7,35 9,35 14,00 18,31 961, ,00 7,88 10,00 15,00 19, , ,40 8,40 10,60 16,00 20, , ,20 9,46 12,00 18,00 23, , ,00 10,50 13,36 20,00 26, , ,60 12,80 16,00 24,00 31, , ,20 14,70 18,70 28,00 36, , ,80 16,80 21,20 32,00 41, ,00 9

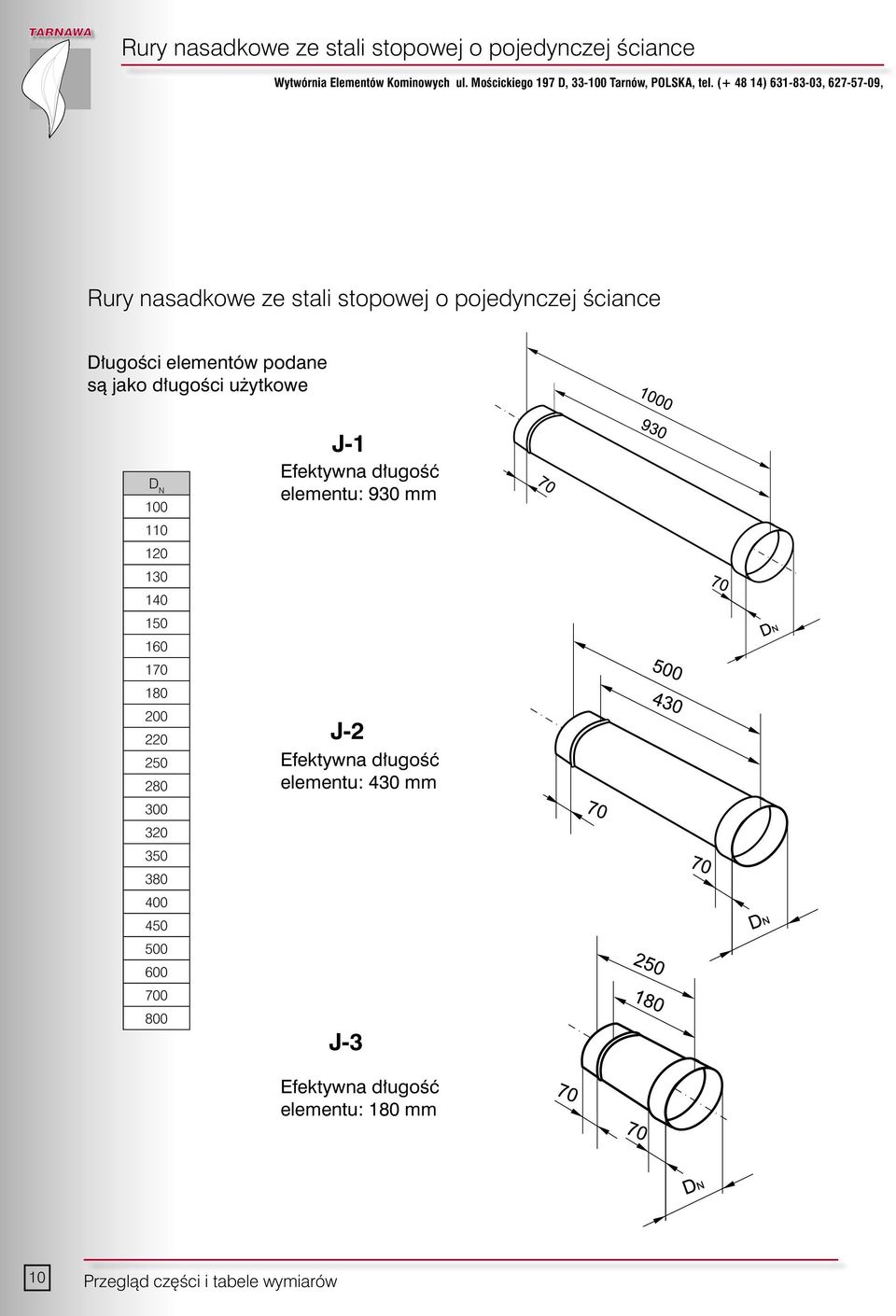

11 Rury nasadkowe ze stali stopowej o pojedynczej Êciance Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Rury nasadkowe ze stali stopowej o pojedynczej Êciance D ugoêci elementów podane sà jako d ugoêci u ytkowe J-1 Efektywna d ugoêç elementu: 930 mm J-2 Efektywna d ugoêç elementu: 430 mm J-3 Efektywna d ugoêç elementu: 180 mm 10 Przeglàd cz Êci i tabele wymiarów

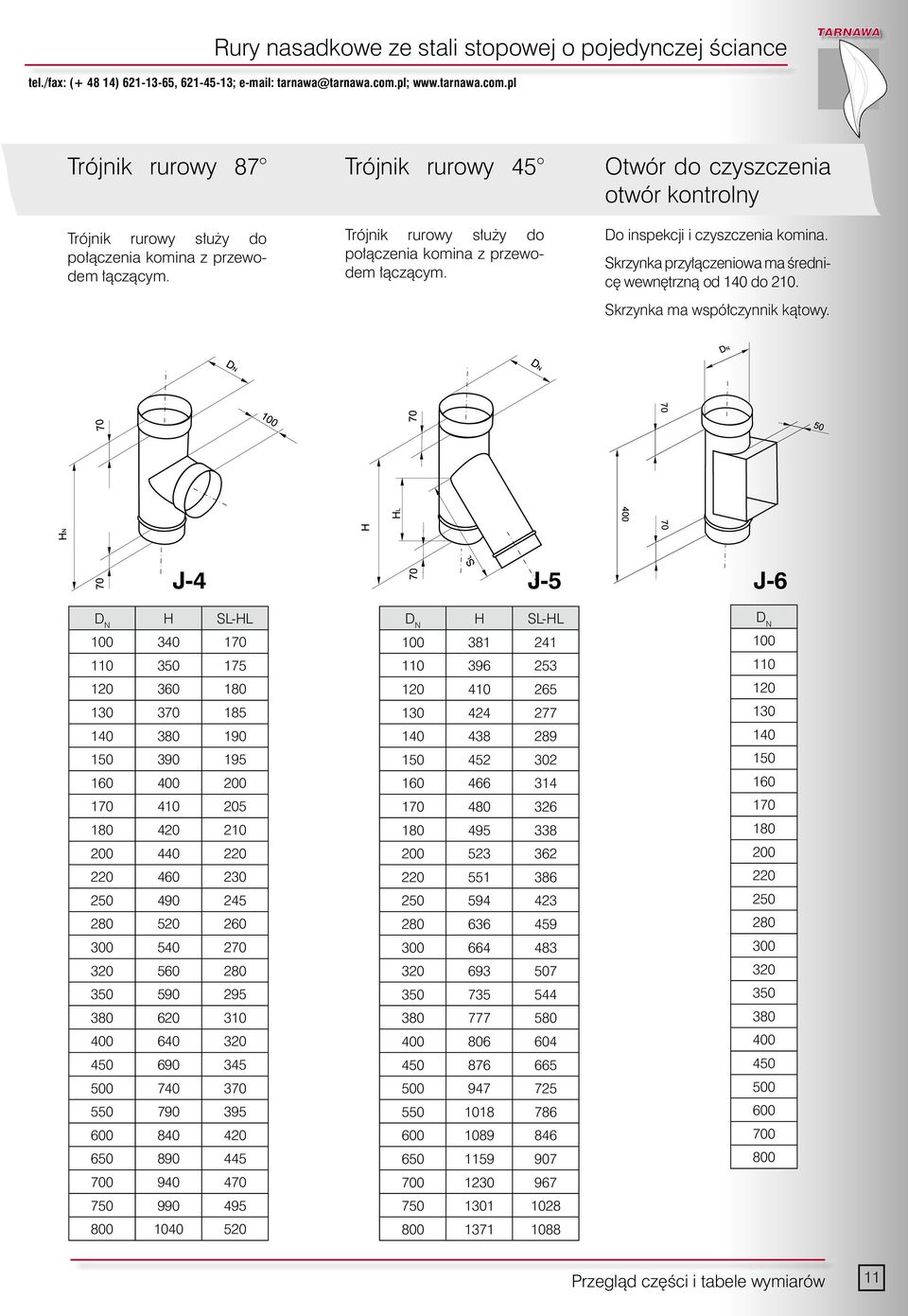

12 Rury nasadkowe ze stali stopowej o pojedynczej Êciance tel./fax: ( ) , ; tarnawa@tarnawa.com.pl; Trójnik rurowy 87 Trójnik rurowy s u y do po àczenia komina z przewodem àczàcym. Trójnik rurowy 45 Trójnik rurowy s u y do po àczenia komina z przewodem àczàcym. Otwór do czyszczenia otwór kontrolny Do inspekcji i czyszczenia komina. Skrzynka przy àczeniowa ma Êrednic wewn trznà od 140 do 210. Skrzynka ma wspó czynnik kàtowy. J-4 J-5 J-6 H SL-HL H SL-HL Przeglàd cz Êci i tabele wymiarów 11

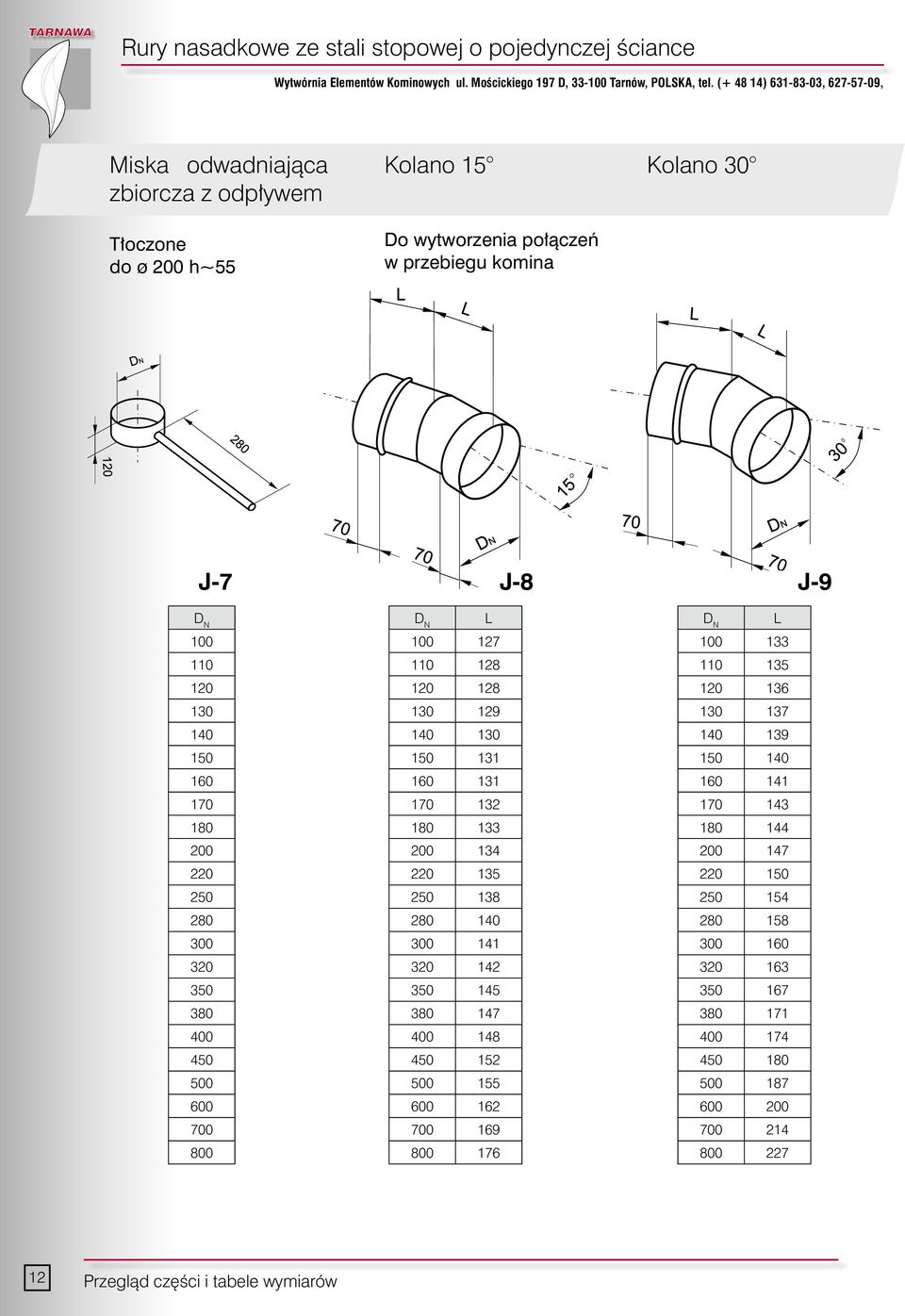

13 Rury nasadkowe ze stali stopowej o pojedynczej Êciance Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Miska odwadniajàca zbiorcza z odp ywem Kolano 15 Kolano 30 T oczone do ø 200 h~55 Do wytworzenia po àczeƒ w przebiegu komina J-7 J-8 J L L Przeglàd cz Êci i tabele wymiarów

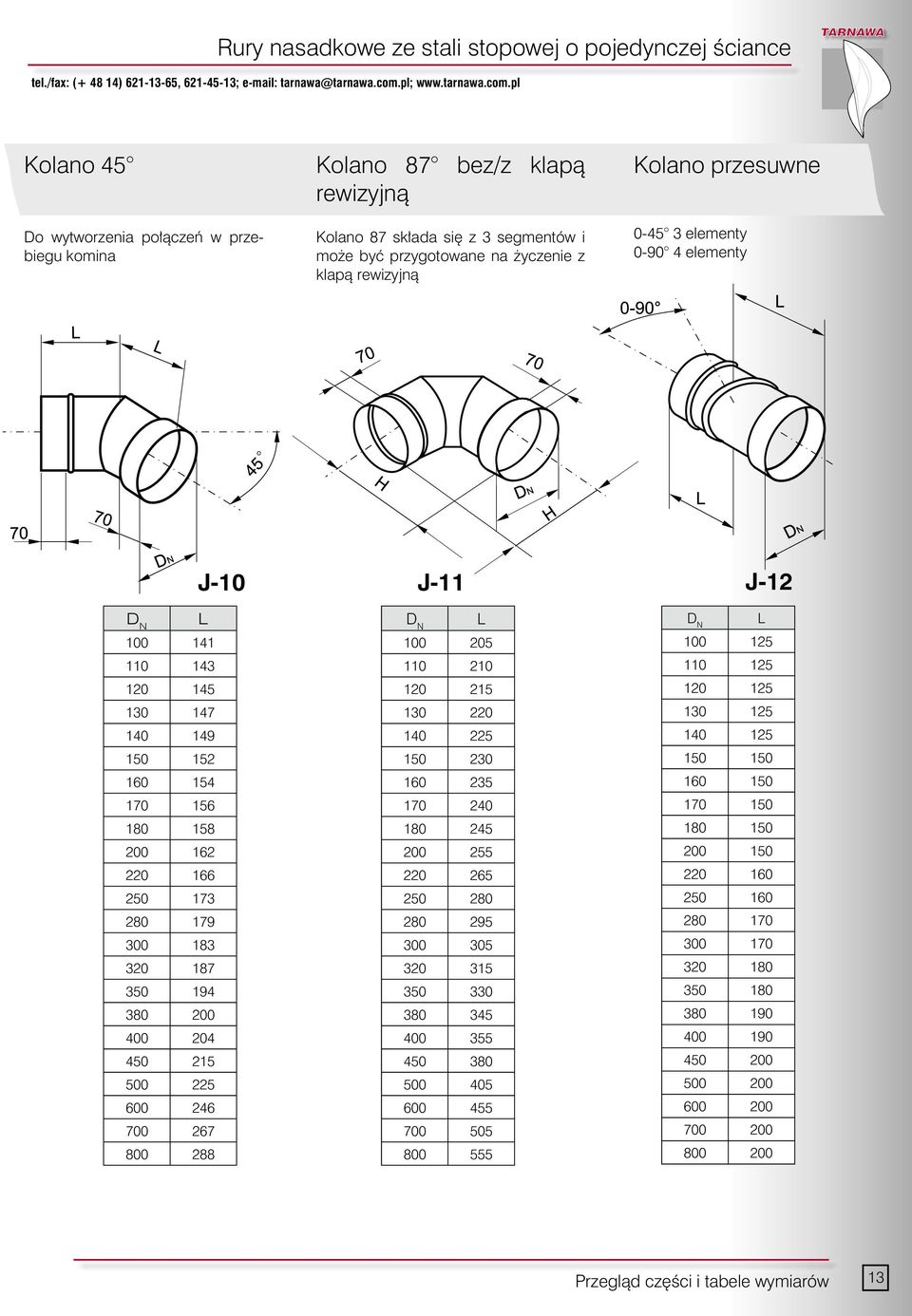

14 Rury nasadkowe ze stali stopowej o pojedynczej Êciance tel./fax: ( ) , ; tarnawa@tarnawa.com.pl; Kolano 45 Do wytworzenia po àczeƒ w przebiegu komina Kolano 87 bez/z klapà rewizyjnà Kolano 87 sk ada si z 3 segmentów i mo e byç przygotowane na yczenie z klapà rewizyjnà Kolano przesuwne elementy elementy J-10 J-11 J-12 L L L Przeglàd cz Êci i tabele wymiarów 13

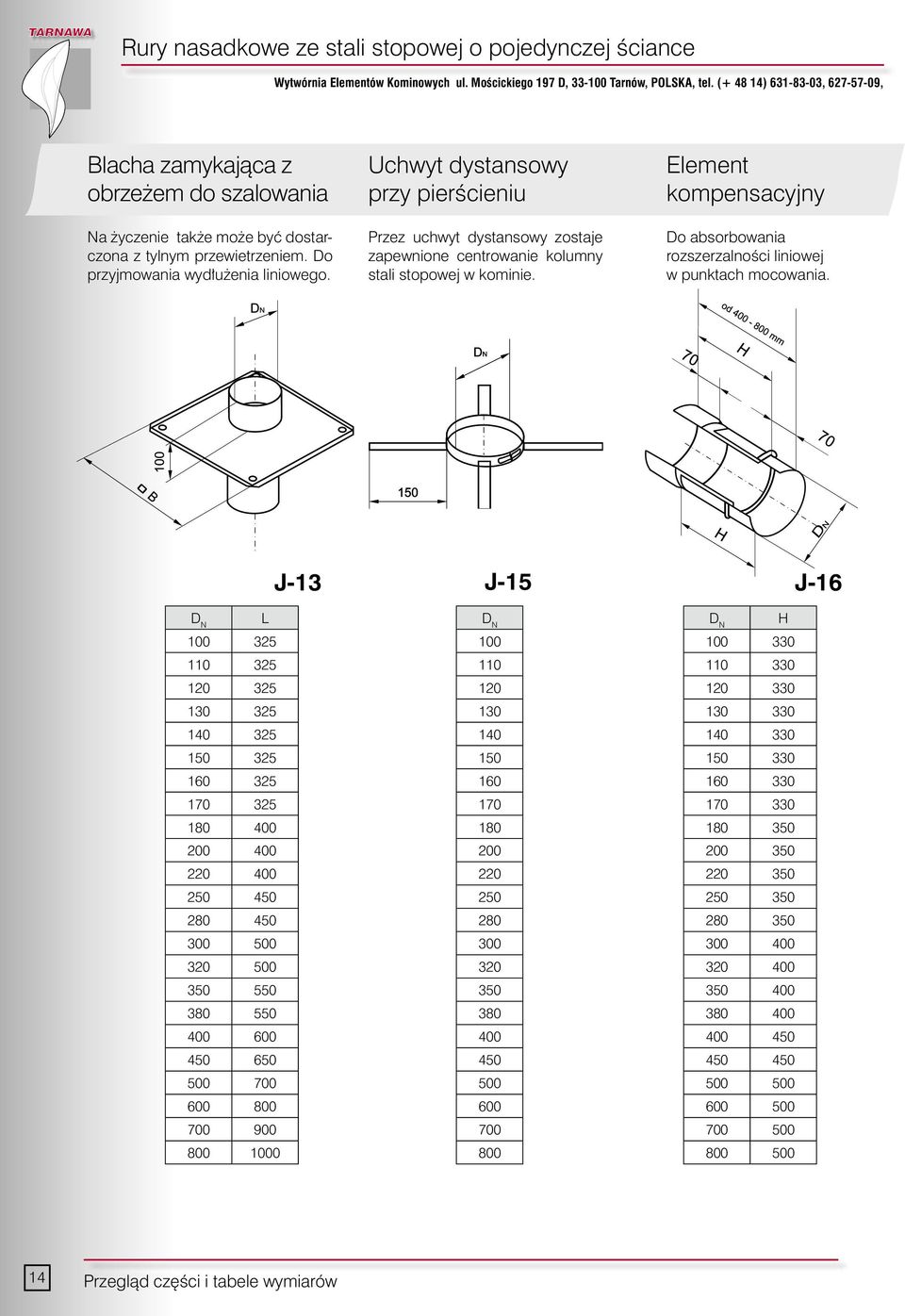

15 Rury nasadkowe ze stali stopowej o pojedynczej Êciance Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Blacha zamykajàca z obrze em do szalowania Uchwyt dystansowy przy pierêcieniu Element kompensacyjny Na yczenie tak e mo e byç dostarczona z tylnym przewietrzeniem. Do przyjmowania wyd u enia liniowego. Przez uchwyt dystansowy zostaje zapewnione centrowanie kolumny stali stopowej w kominie. Do absorbowania rozszerzalnoêci liniowej w punktach mocowania. J-13 J-15 J-16 L H Przeglàd cz Êci i tabele wymiarów

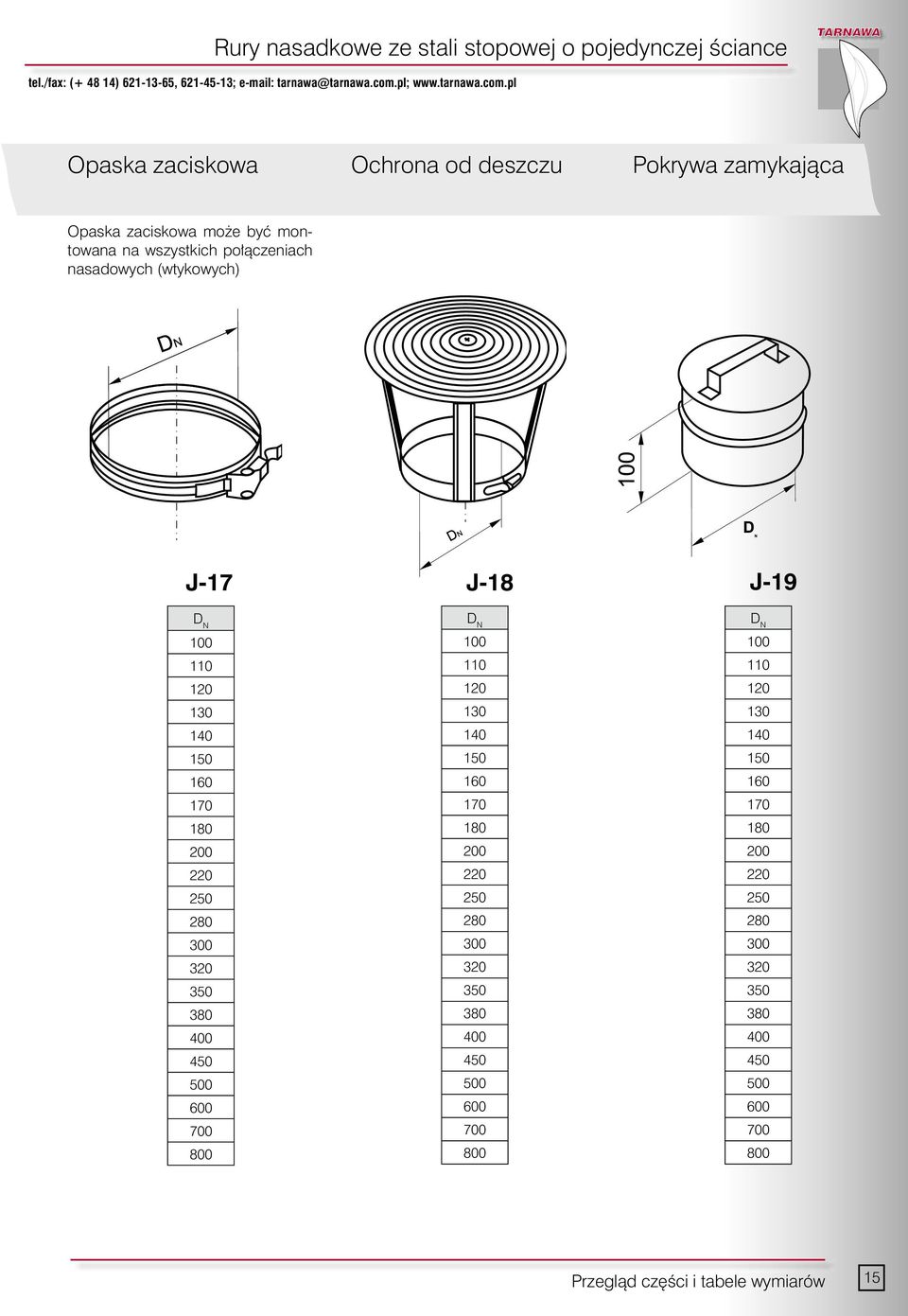

16 Rury nasadkowe ze stali stopowej o pojedynczej Êciance tel./fax: ( ) , ; tarnawa@tarnawa.com.pl; Opaska zaciskowa Ochrona od deszczu Pokrywa zamykajàca Opaska zaciskowa mo e byç montowana na wszystkich po àczeniach nasadowych (wtykowych) J-17 J-18 J Przeglàd cz Êci i tabele wymiarów 15

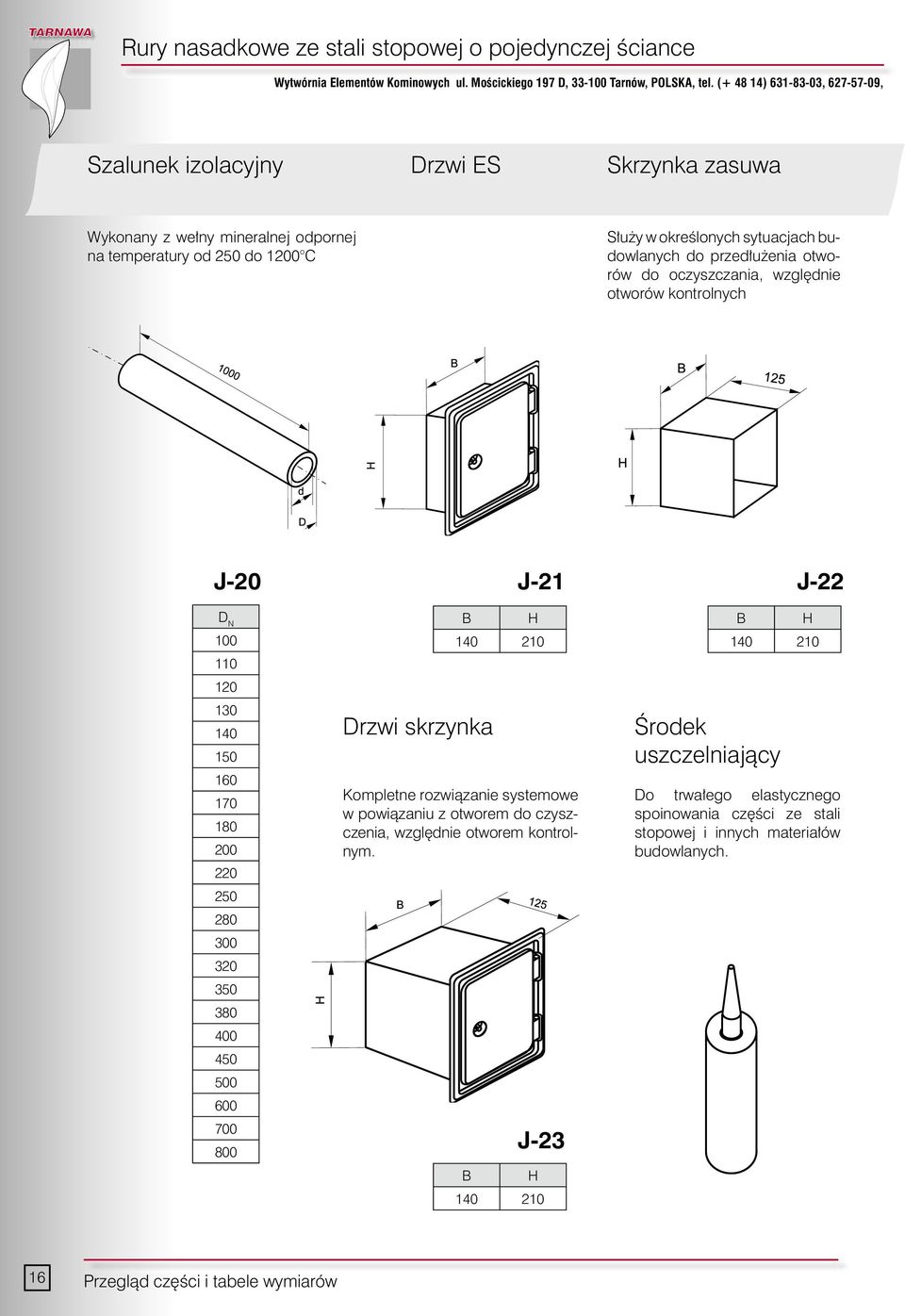

17 Rury nasadkowe ze stali stopowej o pojedynczej Êciance Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Szalunek izolacyjny Drzwi ES Skrzynka zasuwa Wykonany z we ny mineralnej odpornej na temperatury od 250 do 1200 C S u y w okreêlonych sytuacjach budowlanych do przed u enia otworów do oczyszczania, wzgl dnie otworów kontrolnych J-20 J-21 J B Drzwi skrzynka H Kompletne rozwiàzanie systemowe w powiàzaniu z otworem do czyszczenia, wzgl dnie otworem kontrolnym. B J-23 H B H Ârodek uszczelniajàcy Do trwa ego elastycznego spoinowania cz Êci ze stali stopowej i innych materia ów budowlanych. 16 Przeglàd cz Êci i tabele wymiarów

18 Rury nasadkowe ze stali stopowej o pojedynczej Êciance tel./fax: ( ) , ; tarnawa@tarnawa.com.pl; Dwuwarstwowa oszewka Êcienna Z àczka àczona na wtyk (wsuwana) Redukcja mniejsza - wi ksza Redukcja wi ksza - mniejsza J-24 J-25 J-26 J Przeglàd cz Êci i tabele wymiarów 17

19 Kominowe elementy rurowe dwuêcienne Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Kominowe elementy rurowe dwuêcienne SYSTEM TARNAWA - DS s u y do wykonania systemu odprowadzania spalin pochodzàcych z nowoczesnych energooszcz dnych kot ów. Komin wykonany z elementów systemu TARNAWA - DS nie wymaga stosowania konwencjonalnych materia ów ceramicznych. Wykonanie komina TARNAWA - DS polega na: - dobraniu i zainstalowaniu odpowiednich elementów wewnàtrz budynku z odpowiednim odprowadzeniem na zewnàtrz, - dobraniu i zainstalowaniu odpowiednich elementów na zewnàtrz budynku z wykorzystaniem Êciany zewn trznej jako konstrukcji noênej komina, - zainstalowaniu na odr bnej stalowej konstrukcji. Wykonanie uk adu odprowadzania spalin powinno byç zgodne z aktualnie obowiàzujàcymi przepisami budowlanymi. Przewody spalinowe powinny byç tak dobrane, by prócz warunków wymienionych wy ej, zapewnia y na ca ej d ugoêci komina temperatur spalin wy szà od punktu rosy dla spalin z danego urzàdzenia grzewczego. Kominowe elementy rurowe dwuêcienne o przekroju ko owym wykonane z blachy chromoniklowej o gruboêci 0,6 do 2,0 mm: - WrNr odpowiednik stali H17N13M2T - WrNr odpowiednik stali 00H17N14M2 P aszcz zewn trzny wykonany jest ze stali chromoniklowej. - WrNr odpowiednik stali 0H18N9 Pomi dzy Êciankà zewn trznà a wewn trznà znajduje si termiczna warstwa izolacyjna. Warstwa izolacyjna powinna byç wykonana z materia u izolacji termicznej zalecanego przez PN 88/B lub nale àcego do klasy materia ów niepalnych. Budowa elementów systemu TARNAWA - DS System rur kominowych sk ada si z poszczególnych elementów po àczonych z àczkami. G bokoêç z àczek wynosi 70 mm. àczenie cz Êci odbywa si w taki sam sposób, co przy systemie TARNAWA JS rury wewn trznej. Do zabezpieczenia izolacji z we ny mineralnej przed wilgocià przenikajàcà z zewnàtrz. P aszcz zewn trzny jest wykonany tak, e z àczka przykrywa po àczenie z góry. Po àczenie z àczek jest stabilizowane dodatkowo przez si gajàce daleko opaski zaciskowe. Opaski te sà ukszta towane jak taêmy profi lowe i obejmujà zewn trzne po àczenie z àczek. Za pomocà zamkni cia Êrubowego opaska zaciskowa jest napr ana i zamykana. 18 Przeglàd cz Êci i tabele wymiarów

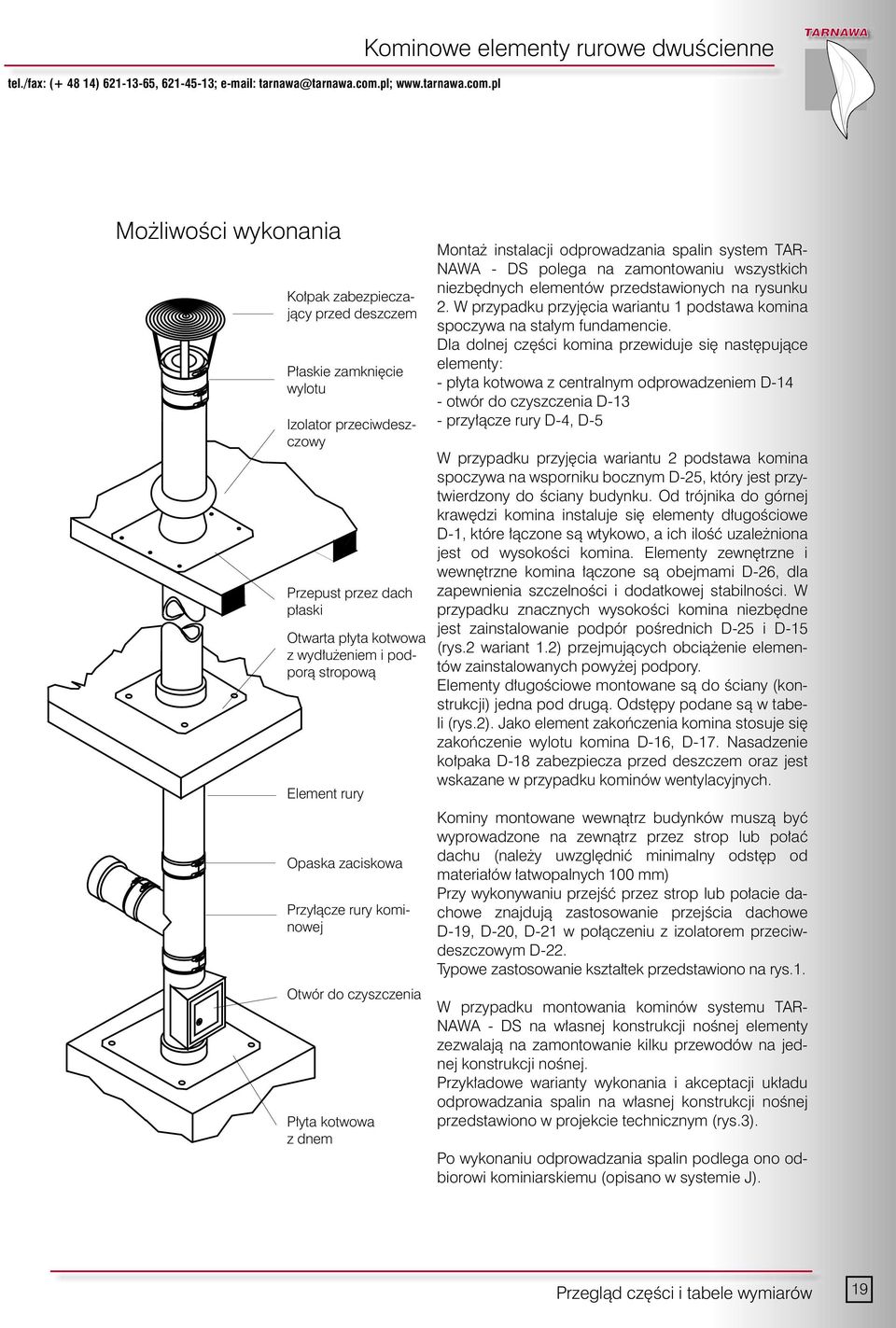

20 tel./fax: ( ) , ; Kominowe elementy rurowe dwuêcienne Mo liwoêci wykonania Ko pak zabezpieczajàcy przed deszczem P askie zamkni cie wylotu Izolator przeciwdeszczowy Przepust przez dach p aski Otwarta p yta kotwowa z wyd u eniem i podporà stropowà Element rury Opaska zaciskowa Przy àcze rury kominowej Otwór do czyszczenia P yta kotwowa z dnem Monta instalacji odprowadzania spalin system TAR- NAWA - DS polega na zamontowaniu wszystkich niezb dnych elementów przedstawionych na rysunku 2. W przypadku przyj cia wariantu 1 podstawa komina spoczywa na sta ym fundamencie. Dla dolnej cz Êci komina przewiduje si nast pujàce elementy: - p yta kotwowa z centralnym odprowadzeniem D-14 - otwór do czyszczenia D-13 - przy àcze rury D-4, D-5 W przypadku przyj cia wariantu 2 podstawa komina spoczywa na wsporniku bocznym D-25, który jest przytwierdzony do Êciany budynku. Od trójnika do górnej kraw dzi komina instaluje si elementy d ugoêciowe D-1, które àczone sà wtykowo, a ich iloêç uzale niona jest od wysokoêci komina. Elementy zewn trzne i wewn trzne komina àczone sà obejmami D-26, dla zapewnienia szczelnoêci i dodatkowej stabilnoêci. W przypadku znacznych wysokoêci komina niezb dne jest zainstalowanie podpór poêrednich D-25 i D-15 (rys.2 wariant 1.2) przejmujàcych obcià enie elementów zainstalowanych powy ej podpory. Elementy d ugoêciowe montowane sà do Êciany (konstrukcji) jedna pod drugà. Odst py podane sà w tabeli (rys.2). Jako element zakoƒczenia komina stosuje si zakoƒczenie wylotu komina D-16, D-17. Nasadzenie ko paka D-18 zabezpiecza przed deszczem oraz jest wskazane w przypadku kominów wentylacyjnych. Kominy montowane wewnàtrz budynków muszà byç wyprowadzone na zewnàtrz przez strop lub po aç dachu (nale y uwzgl dniç minimalny odst p od materia ów atwopalnych 100 mm) Przy wykonywaniu przejêç przez strop lub po acie dachowe znajdujà zastosowanie przejêcia dachowe D-19, D-20, D-21 w po àczeniu z izolatorem przeciwdeszczowym D-22. Typowe zastosowanie kszta tek przedstawiono na rys.1. W przypadku montowania kominów systemu TAR- NAWA - DS na w asnej konstrukcji noênej elementy zezwalajà na zamontowanie kilku przewodów na jednej konstrukcji noênej. Przyk adowe warianty wykonania i akceptacji uk adu odprowadzania spalin na w asnej konstrukcji noênej przedstawiono w projekcie technicznym (rys.3). Po wykonaniu odprowadzania spalin podlega ono odbiorowi kominiarskiemu (opisano w systemie J). Przeglàd cz Êci i tabele wymiarów 19

21 Instrukcja monta u Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Przed monta em nale y koniecznie wyjaêniç nast pujàce istotne zagadnienia. W jaki sposób odbywa si fundamentowanie instalacji kominowej: 1. z mocowaniem Êrubami fundamentowymi na fundamencie 2. z zastosowaniem wspornika Êciennego (wsporniki boczne + p yta kotwowa). Rozmieszczenie uchwytów (obejm) i konsoli monta owych komina Wymagane zabezpieczenie w razie pobliskiego ruchu ko owego ø A B C mm m m m 120 3,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2, ,0 2,0 8 A B C (m), pozosta e (mm) 20 Przeglàd cz Êci i tabele wymiarów

22 Instrukcja monta u tel./fax: ( ) , ; tarnawa@tarnawa.com.pl; Kominy wolnostojàce Warianty przyporzàdkowania kominów zewn trznych przy konstrukcji kratowej. Istnieje mo liwoêç wykonania wszystkich wariantów wewnàtrz konstrukcji odpowiednio zaprojektowanej. Prowadzenie ukoêne Je eli wskutek przestawienia komina stosowane sà kolana, to nale y wmontowaç poni ej kolan p yt kotwowà otwartà z wyd u eniem i wspornikiem bocznym D-25 do przyj cia wyd u enia wzd u nego, a drugà - powy ej kolan do przyj cia obcià enia pozosta ej cz Êci komina. Z uwagi na ochron odgromowà poleca si pod àczenie do uziemienia budynku kominów systemu DS - JS. Jeden komin Dwa kominy Uchwyt (obejma Êcienna) Konsola Trzy kominy Kolanko Cztery kominy Konsola Kompensator (element ruchowy) Przeglàd cz Êci i tabele wymiarów 21

23 Instrukcja monta u Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Tabela ci arów elementów kominowych dwuêciennych RURA PROSTA 1000 mm DS (kg/m) Ârednica (mm) GruboÊç blachy (mm) 0,6 0,8 1 1,5 2 Pole (cm 2 ) 100 6,40 7,30 7,58 78, ,56 7,51 8,14 94, ,92 7,98 8,60 113, ,70 8,33 9,07 132, ,44 9,14 9,94 153, ,80 9,60 10,40 176, ,16 9,96 10,90 13,00 200, ,02 10,87 11,84 14,10 226, ,38 11,28 12,31 14,70 16,90 254, ,20 12,20 13,30 16,00Ê 18,46 314, ,20 13,53 14,80 17,80 20,57 397, ,60 14,85 16,28 19,60 22,68 490, ,16 17,70 21,40 24,78 593, ,60 19,20 23,20 26,80 706, ,52 20,40 24,60 28,54 803, ,15 22,15 26,80 31,11 961, ,40 23,60 28,60 33, , ,80 25,00 30,40 35, , ,00 30,40 39, , ,96 37,60 43, , ,80 44,80 52, , ,70 52,00 60, , ,20 59,00 68, ,00 22 Przeglàd cz Êci i tabele wymiarów

24 Instrukcja monta u tel./fax: ( ) , ; tarnawa@tarnawa.com.pl; Wyloty kominów powinny byç wyprowadzone ponad dach na wysokoêç: pokrycie atwopalne pokrycie niepalne Przy dachach p askich niezale nie od konstrukcji, dach o kàcie nachylenia po aci 12, a tak e przy dachach o kàcie wi kszym ni 12 o pokryciu atwo zapalnym co najmniej 0,60 m do poziomu kalenicy. Rys. 6a i b. Przy dachach stromych, o kàcie pochylenia po aci wi kszym ni 12 i pokryciu niepalnym wyloty przewodów powinny znajdowaç si co najmniej 0,30 m powierzchni dachu oraz w odleg oêci co najmniej 1,0 m mierzonej w kierunku poziomym od tej powierzchni. Rys.6c. Przy usytuowaniu kominów obok przeszkody, przy dachach wg bionych - dla prawid owego dzia ania ich wyloty powinny si znajdowaç: 1. Co najmniej 0,30 m wy ej górnej kraw dzi przeszkody dla kominów usytuowanych w odleg oêci mniejszej ni 1,5 m od tej przeszkody. 2. Co najmniej na poziomie górnej kraw dzi przeszkody dla kominów usytuowanych w odleg oêci 1,5 i 3,0 m od tej przeszkody. 3. Co najmniej 0,30 m ponad p aszczyznà poprowadzonà pod kàtem 12 w dó od poziomu przeszkody do kominów usytuowanych w odleg oêci 3,0 m do 10,0 m od tej przeszkody. Rys. 6d. W przypadku nadbudówek na dachach, mansard wyloty kominów powinny znajdowaç si powy ej nadbudówek przy zachowaniu warunków. Rys 6 - a, b, c. W uzasadnionych przypadkach s u by ochrony powietrza mogà za àdaç podwy szenia kominów w stosunku do wymagaƒ punktów a, b, c. Przeglàd cz Êci i tabele wymiarów 23

25 System kominowy dwuêciankowy z elementów Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Element pod u ny 930 mm Elementy pod u ne produkowane sà w d ugoêciach u ytecznych D-1 D A Element pod u ny 430 mm Element pod u ny 180mm D D-3 24 Przeglàd cz Êci i tabele wymiarów

26 tel./fax: ( ) , ; System kominowy dwuêciankowy z elementów Przy àcze rury kominowej 90 (trójnik) Trójnik s u y do przy àczenia komina do przewodu àczàcego. PrzejÊcie do jednoêciennego przewodu àczàcego wykonuje si za pomocà z àczki D-6. Przy àcze rury kominowej 30, 45 Z àczka do trójników itp. Tworzy po àczenie mi dzy jednoêciennà z àczkà i dwuêciennym kominem przy takiej samej Êrednicy. D-4 D-5 D-6 H N H L D A H N H L D A Przeglàd cz Êci i tabele wymiarów 25

27 System kominowy dwuêciankowy z elementów Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Z àczka do trójników itp. Mniejszy lub wi kszy wylot. Do po àczeƒ, w których z àczka ma mniejszà lub wi kszà Êrednic. Z àczka àczona na wtyk (wsuwana) Element montowany powy ej trójnika do wyprzedzenia wewn trznych elementów pod u nych. Kolano 15 Do wykonania wygi cia w przebiegu komina. Kolana sk adajà si z dwóch segmentów, które sà do siebie nachylone pod kàtem. D-7 D-8 D-9 D A L D A Przeglàd cz Êci i tabele wymiarów

28 tel./fax: ( ) , ; System kominowy dwuêciankowy z elementów Kolano 30 Kolano 45 Kolano 90 Kolano 90 sk ada si z 3 segmentów i na yczenie mo e byç wykonane z klapà do czyszczenia. D-10 D-11 D-12 L D A L D A H D A Przeglàd cz Êci i tabele wymiarów 27

29 System kominowy dwuêciankowy z elementów Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Otwór do czyszczenia (otwór kontrolny) Do inspekcji i czyszczenia komina. Na yczenie dostarczamy równie skrzynki o Êrednicy wewn trznej dowolnego wymiaru wed ug yczenia klienta. P yta kotwowa z centralnym odp ywem Do monta u na fundamencie betonowym, wzgl dnie wspornikach bocznych (p yta kotwowa dostarczana równie zamkni ta). P yta kotwowa otwarta z wyd u eniem P yta kotwowa otwarta z wyd u eniem s u y do przyj cia ci aru komina na stropach (patrz instrukcja monta u) wzgl dnie w po àczeniu ze wspornikami bocznymi przy montowaniu na Êcianie jako poêredni punkt mocowania z wyd u eniem. D-13 H D A D-14 L D A B D-15 L 1 L 2 D A B 1 -B Przeglàd cz Êci i tabele wymiarów

30 tel./fax: ( ) , ; System kominowy dwuêciankowy z elementów Sto kowe zamkni cie wylotu - izolowane. Nasadzane zamkni cie systemu DS zabezpiecza izolacj przed przedostajàcà si z góry wilgocià. Króciec wewn trzny mniejszy (wyd u enie cieplne). P askie zamkni cie wylotu - izolowane. Dostawa kompletna z ko pakiem zabezpieczajàca przed deszczem. Ko pak zabezpieczajàcy przed deszczem z płaskim zamkni ciem wylotu. Montowany jest z opaskà zaciskowà. Zabezpiecza on komin przed opadajàcà wilgocià i jako alternatywa do sto kowego zamkni cia wylotu mo e byç stosowany z p askim zamkni ciem wylotu, D-16 D-17 D Przeglàd cz Êci i tabele wymiarów 29

31 System kominowy dwuêciankowy z elementów Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Przepust dachowy p aski z mankietem ze stali stopowej. Przepust dachowy 5-30 z mankietem Przepust dachowy z mankietem D-19 L D A D D-21 D A B Przeglàd cz Êci i tabele wymiarów

32 tel./fax: ( ) , ; System kominowy dwuêciankowy z elementów Izolator przeciwdeszczowy Zabezpiecza przy przepustach dachowych przed przedostajàcà si wilgocià i powinien byç montowany bezpoêrednio nad przepustem. Opaska odciàgowa 3 punktowa Opaska odciàgowa montowana jest na rurze za pomocà Êruby napr ajàcej. D-22 D-23 D A D A Przeglàd cz Êci i tabele wymiarów 31

33 System kominowy dwuêciankowy z elementów Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , D A Opaska do mocowania na Êcianie Przy monta u umieszczane sà wzd u Êciany jedna pod drugà. Odst py podane sà w tabeli, w instrukcji monta u. Odleg oêç od Êciany wynosi 50 mm. D dla D A dla D A Wsporniki boczne (profi le wspornikowe) H L ø otw. [mm] Maksymalnà wysokoêç konstrukcyjnà prosimy dobieraç z tabeli podanej w instrukcji monta u. Wsporniki boczne s u à do monta u systemu DS na Êcianie i do przyj cia ci aru ró nych p yt kotwowych D Przeglàd cz Êci i tabele wymiarów

34 tel./fax: ( ) , ; System kominowy dwuêciankowy z elementów Opaska zaciskowa Konsola Montowana jest na wszystkich po àczeniach z àczek. Statyczna konstrukcja podporowa. D-26 D-28 Element regulujàcy Podpora dachowa mocowanie do krokwi Do dok adnego dopasowania d ugoêci przewodu àczàcego. Przestawialny od 180 do 330 mm. D A S u y do stabilizacji w obszarze krokwi. L D D Przeglàd cz Êci i tabele wymiarów 33

35 Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , Gazowy kocio atmosferyczny temp. spalin 110 C Gazowy kocio atmosferyczny temp. spalin 80 C Efektywna wysokoêç komina w [m] Efektywna wysokoêç komina w [m] Kocio bez zapotrzebowania na ciàg z palnikiem olejowym i gazowym, temp. spalin 190 C Kocio bez zapotrzebowania na ciàg z palnikiem olejowym i gazowym, temp. spalin 160 C Efektywna wysokoêç komina w [m] Efektywna wysokoêç komina w [m] 34

36 tel./fax: ( ) , ; ø140 Kszta tki CrNi ø160 TARNAWA - J ø200 Wk ady Kominowe Systemu TARNAWA J do Pustaków Keramzytowych ochrona od deszczu J-18 blacha zamykajàca J-13 rura prosta J-1 trójnik J-4 wyczystka J-6 drzwiczki Pustaki Keramzytowe kratka wentylacyjna miska odwadniajàca 35

37 Wytwórnia Elementów Kominowych ul. MoÊcickiego 197 D, Tarnów, POLSKA, tel. ( ) , , 1. Opis systemu TARNAWA - J System TARNAWA - J s u y do wykonania odprowadzenia spalin pochodzàcych z nowoczesnych, energooszcz dnych kot ów w zabudowie z ceg y lub pustaków keramzytowych. Komin wykonany z elementów systemu TARNAWA - J nie wymaga stosowania konwencjonalnych kszta tek ceramicznych. Pomi dzy Êciankà zewn trznà a wewn trznà przewodu kominowego nale y stosowaç termicznà warstw izolacyjnà. Warstwa izolacyjna powinna byç wykonana z materia u izolacji termicznej zalecanego przez PN-88/B lub nale àcego do klasy materia ów niepalnych. Wykonanie uk adu odprowadzania spalin powinno byç zgodne z aktualnie obowiàzujàcymi przepisami budowlanymi. Przewody spalinowe powinny byç tak dobrane, by oprócz warunków wymienionych wy ej, zapewnia y na ca ej d ugoêci komina temperatur spalin wy szà od punktu rosy dla spalin z danego urzàdzenia grzewczego. Kszta tki Systemu TARNAWA - J àczone sà na wcisk. Przewód spalinowy w dolnej cz Êci powinien sk adaç si ze zbiornika z odp ywem kondensatu, wyczystki z drzwiczkami oraz trójnika. Od górnej kraw dzi trójnika instaluje si elementy d ugoêciowe, a ich iloêç zale na jest od wysokoêci komina. Ka dy element montowany powy ej trójnika (wyczystka górna, pokrywa komina) powinien byç wykonany w sposób umo liwiajàcy swobodne wyd u enia komina stalowego z uwagi na rozszerzalnoêç cieplnà stali. Wyczystk górnà montuje si, gdy nie ma mo liwoêci swobodnego dojêcia do szczytu komina. Komin stalowy zakoƒczony jest pokrywà dachowà i daszkiem zabezpieczajàcym przed przedostawaniem si nadmiaru odpadów atmosferycznych do komina. 2. Zalety systemu kominowego TARNAWA - J. - odporny na dzia anie kondensatu, - odporny na korozj, - prefabrykowany system, - atwy i szybki w monta u, - szczelne po àczenie wciskowe, - zró nicowanie Êrednic, optymalny dobór kot a, - izolowany - we na mineralna precyzyjnie dostosowana do przekroju, - lekkie pustaki zewn trzne. 3. Schemat budowy komina CEG A PUSTAKI KERAMZYTOWE Kaptur przeciwdeszczowy Os ona wylotu komina Rozpórka dystansowa Drzwiczki rewizyjne Króciec nastawny Czyszczak Kompensator P yta monta owa kompensatora Izolacja termiczna (alternatywnie) Rura Trójnik Króciec wprowadzania spalin Drzwiczki rewizyjne Miska kondensatu lub dennica Ochrona od deszczu TARNAWA - J Sto ek komina TARNAWA - J Kompensacja P yta przykrywajàca Keramzyt pustak zewn trzny Trójnik TARNAWA - J Rura prosta TARNAWA - J We na mineralna Wyczystka TARNAWA - J P yta kotwowa z odp ywem TARNAWA - J Cokó komina 36
