1 ystem kominów dwuściennych <K-IZ> ystem kominów dwuściennych <K-IZ> ystem Kominów palinowych Izolowanych <K-IZ> służy do budowy kominów i przewodów spalinowych, wykonanych w całości ze stali kwasoodpornej. Rura wewnętrzna odprowadzająca mokre spaliny z nowoczesnych energooszczędnych urządzeń grzewczych olejowych, gazowych lub na pelet. Wykonane w gatunku u wg IN17441 (00H170N14M2 wg PN-71/H-86020), płaszcz zewnętrzny w gat wg IN17441 (0H18N9 wg PN-71/H-86020), izolacja termiczna z wełny mineralnej grubości 30mm. Maksymalna temperatura pracy systemu <K-IZ>: 250 C Komin wykonany z elementów systemu jest konstrukcją samodzielną nie wymagającą stosowania konwencjonalnych ów ceramicznych. Certyfikat Zakładowej Kontroli Produkcji 1450-CPR-0030 wydany przez INiG w Krakowie. Zastosowanie wkładów i zalecane grubości blach N *) przewody spalinowe *) - płaszcz zewnętrzny Połączenie kielichowe Poszczególne elementy systemu kominowego łączone są przez włożenie jednej części - nypla, w drugą roztłoczoną część - kielicha. zięki połączeniu kielichowemu otrzymujemy szczelną i sztywną konstrukcję kominów. posób łączenia elementów umożliwia prawidłowy spływ skroplin po ścianach wkładu kominowego, do miski odprowadzającej skropliny. Zastosowanie uszczelki z silikonu znajdującej się w przetłoczeniu kielicha, zapewnia szczelność systemu przy nadciśnieniu spalin 200Pa. Płaszcz zewnętrzny łączony jest kielichem w dół co zabezpiecza komin przed wodą opadową. Elementy płaszcza zewnętrznego w miejscu łączenia należy znitować kilkoma nitami chromoniklowymi przed założeniem opaski zaciskowej. Tabela rozwinięć i wymiarów 1450 N Lr z w k s Wymiary Lr - rozwinięcie blachy [mm]±0,1 z - średnica zewnętrzna rury [mm] ±0,1 w - średnica wewnętrzna rury [mm] ±0,1 k - średnica wewnętrzna w kielichu [mm] ±0,1 s - grubość blachy [mm] 1. Nypel-rura wewnętrzna 2. Kielich-rura wewnętrzna 3. Nypel-rura zewnętrzna 4. Kielich -rura zewnętrzna 5. Izolacja termiczna WENTYLACJA YTEMY KOMINOWE YTEMY GP TEROWANIE I ZAILANIE Rys. posób łączenia elementów rurowych izolowanych. katalog produktów

2 ystem kominów dwuściennych <K-IZ> Przykładowe zastosowanie elementów WENTYLACJA YTEMY KOMINOWE YTEMY GP TEROWANIE I ZAILANIE LP Nazwa KO PROUKTU 1 Miska M100/160-K-IZ 2 Rura prosta z rewizją RPr100/160/... -K-IZ 3 Trójnik TR100/160/90-K-IZ 4 Opaska OPIV160-X 5 Rura prosta RP100/160/1000-K-IZ 6 Obejma OMII160-X/50 7 Przejście dachowe kątowe PK160/20-Z 8 Kołnierz przeciwdeszczowy KP160-X 9 Opaska do odciągów OPO160-X 10 aszek K100/160-K-IZ 11 Zaślepka trójnika ZT100/160-K-IZ 1. Rura prosta RP LP Nazwa KO PROUKTU 1 Konsola wsporcza KW160-X 2 Miska M100/160-K-IZ 3 Rura prosta z rewizją RPr100/160/250 -K-IZ 4 Trójnik TR100/160/90-K-IZ 5 Opaska OPIV160-X 6 Rura prosta RP100/160/500 -K-IZ 7 Podpora pośrednia PP100/160-K-IZ 8 Obejma OMII160-X/50 9 Opaska zaciskowa OPIII100/160-K-IZ 10 Ustnik U100/160-K-IZ 11 Rura prosta RP100/160/500 -K-IZ 12 Zaślepka trójnika ZT100/160-K-IZ Waga 3,10 3,70 4,40 5,50 6,60 6,95 7,60 8,40 10,20 RP /L-K-IZ system kominów K-IZ długość rury (1000, 500, 250 [mm]) rura prosta - - przewody spalinowe katalog produktów

3 Elementy systemu kominów dwuściennych <K-IZ> 2. Rura z króćcem pomiarowym ROP Waga 0,90 1,00 1,20 1,40 1,60 1,80 2,00 2,20 2,70 ROP / K-IZ system kominów K-IZ długość rury [mm] rura z króćcem pomiarowym - - przewody spalinowe 3. Rura prosta z rewizją RPr 4. Trójnik 90 TR/90 Waga 1,10 1,30 1,60 2,00 2,30 2,40 2,70 3,00 3,60 RPr - K-IZ 5. Trójnik 45 TR/45 system kominów K-IZ rura prosta z rewizją L [mm] Waga 1,25 1,60 2,00 2,70 3,30 3,60 4,10 4,80 6,30 TR / 90 - K-IZ system kominów K-IZ kąt 90 trójnik L [mm] m [mm] Waga 1,40 1,80 2,30 3,10 3,80 4,20 4,90 5,70 7,50 TR /45- K-IZ system kominów K-IZ kąt 45 trójnik - - przewody spalinowe - - przewody spalinowe - - przewody spalinowe WENTYLACJA YTEMY KOMINOWE YTEMY GP TEROWANIE I ZAILANIE katalog produktów

4 Elementy systemu kominów dwuściennych <K-IZ> 6. Miska z odprowadzeniem kondensatu M A [mm] Waga 1,10 1,30 1,60 2,10 2,30 2,50 3,00 3,10 4,00 M - K-IZ system kominów K-IZ miska z odprowadzeniem kondensatu - - przewody spalinowe WENTYLACJA YTEMY KOMINOWE YTEMY GP TEROWANIE I ZAILANIE 7. Zaślepka trójnika ZT 8. Podpora pośrednia PP Waga 0,33 0,35 0,38 0,40 0,40 0,45 0,50 0,55 0,70 ZT - K-IZ system kominów K-IZ zaślepka trójnika Waga 1,60 1,90 2,20 2,30 2,70 3,00 3,10 3,70 4,45 PP - K-IZ 9. Podpora przejściowa PJ system kominów K-IZ podpora pośrednia Waga 1,40 1,70 1,90 2,10 2,50 2,70 2,80 3,40 4,10 PJ - K-IZ system kominów K-IZ podpora przejściowa - - przewody spalinowe - - przewody spalinowe - - przewody spalinowe katalog produktów

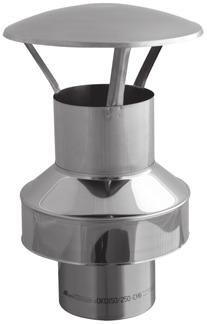

5 10. Redukcja R Elementy systemu kominów dwuściennych <K-IZ> Waga 0,50 0,6 0,70 0,90 1,10 1,10 1,20 1,30 1,60 R - K-IZ system kominów K-IZ redukcja - - przewody spalinowe 11. Przejście dachowe kątowe PK a =20 a = 35 a = 50 od 0-20 O od O od O 12. aszek K dla blachy żaroodpornej 13. Ustnik U kielich Waga [kg] A B A B PK N2/ -x kąt zależna od wymiarów przejście dachowe kątowe [mm] B [mm] Waga 1,20 1,40 1,60 1,75 2,00 2,10 2,30 2,40 3,60 K - K-IZ system kominów K-IZ daszek H [mm] Waga 0,70 0,75 0,80 1,00 1,20 1,30 1,40 1,50 1,90 U - K-IZ system kominów K-IZ ustnik - przewody dymowe - przewody spalinowe X X - bl. kwasoodporna grubość 0,6 mm - - przewody spalinowe - - przewody spalinowe WENTYLACJA YTEMY KOMINOWE YTEMY GP TEROWANIE I ZAILANIE (N2+20) katalog produktów

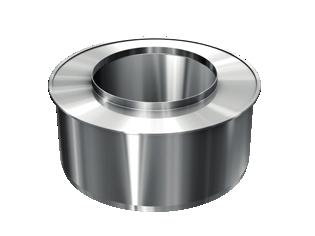

6 Elementy systemu kominów dwuściennych <K-IZ> 14. Kołnierz zamykający ocieplenie NK Waga 0,11 0,12 0,13 0,14 0,15 0,19 0,20 0,22 0,28 NK - K-IZ -m wersja wykonania (G lub ) system kominów K-IZ kołnierz zamykający ocieplenie - - przewody spalinowe WENTYLACJA YTEMY KOMINOWE YTEMY GP TEROWANIE I ZAILANIE 15. Kolano stałe 90 K/ Kolano stałe 45 K/45 Waga 1,00 1,30 1,60 2,10 2,60 2,80 3,20 3,70 4,90 K / 90 - K-IZ 17. Kolano stałe 30 K/30 system kominów K-IZ kąt 90 kolano stałe Waga 0,60 0,80 1,00 1,30 1,60 1,70 1,90 2,20 2,90 K /45- K-IZ system kominów K-IZ kąt 45 kolano stałe Waga 0,60 0,80 1,00 1,30 1,60 1,70 1,90 2,20 2,90 K / 30 - K-IZ system kominów K-IZ kąt 30 kolano stałe - - przewody spalinowe - - przewody spalinowe - - przewody spalinowe katalog produktów

7 Elementy systemu kominów dwuściennych <K-IZ> 18. Kolano stałe ze wspornikiem 90 KW/90 A [mm] Waga 1,30 1,50 1,80 2,40 2,90 3,10 3,50 4,00 5,20 KW / 90 - K-IZ system kominów K-IZ kąt 90 kolano stałe ze wspornikiem - - przewody spalinowe 19. Opaska zaciskowa OP I OPI N2- X 20. Opaska zaciskowa OP II OPII N2- X 21. Opaska zaciskowa OP IV N2 Waga [kg] 0,20 0,21 0,22 0,24 0,25 0,30 0,34 0,36 0,41 opaska zaciskowa I N2 Waga [kg] 0,13 0,14 0,15 0,16 0,17 0,19 0,20 0,22 0,26 opaska zaciskowa II N2 Waga [kg] - - 0,32 0,34 0,35 0,36 0,38 0,42 0,47 OPIV N2-X opaska zaciskowa IV - przewody dymowe - przewody spalinowe X X - bl. kwasoodporna grubość 0,6 mm - przewody dymowe - przewody spalinowe X X - bl. kwasoodporna grubość 0,6 mm - przewody dymowe - przewody spalinowe X X - bl. kwasoodporna grubość 0,6 mm WENTYLACJA YTEMY KOMINOWE YTEMY GP TEROWANIE I ZAILANIE katalog produktów

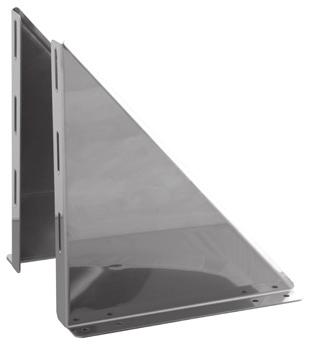

8 22. Konsola wsporcza KW Elementy systemu kominów dwuściennych <K-IZ> N2 A [mm] Waga [kg] 1,10 1,10 1,10 1,10 1,10 1,30 1,30 1,55 2,10 KW N2-X/a min. odległość od ściany - przewody dymowe - przewody spalinowe X X - bl. kwasoodporna grubość 2,0 mm konsola wsporcza WENTYLACJA YTEMY KOMINOWE YTEMY GP TEROWANIE I ZAILANIE 23. Wylot boczny 0.22 [m] WB Waga 0,70 0,90 1,10 1,30 1,70 1,80 2,00 2,10 2,60 WB - K-IZ system kominów K-IZ wylot boczny - - przewody spalinowe katalog produktów
