1 Nasady kominowe Łukasz Darłak

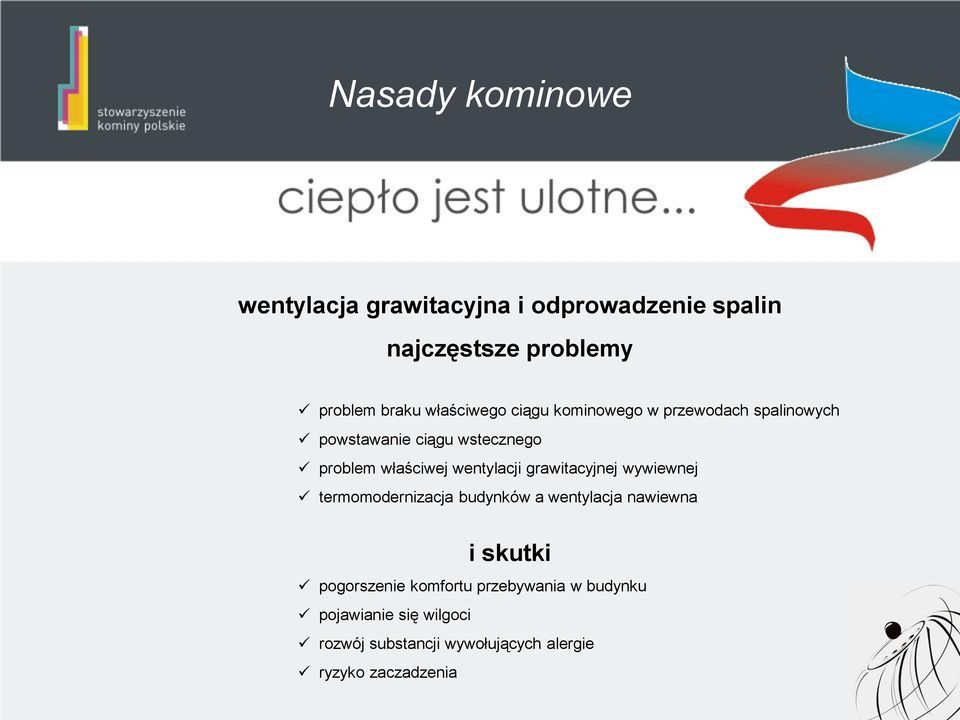

2 wentylacja grawitacyjna i odprowadzenie spalin najczęstsze problemy problem braku właściwego ciągu kominowego w przewodach spalinowych powstawanie ciągu wstecznego problem właściwej wentylacji grawitacyjnej wywiewnej termomodernizacja budynków a wentylacja nawiewna i skutki pogorszenie komfortu przebywania w budynku pojawianie się wilgoci rozwój substancji wywołujących alergie ryzyko zaczadzenia

3 Czynniki wpływające na grawitacyjny (naturalny) ciąg kominowy Bezpośrednie: przekrój i wysokość komina różnica temperatur (naturalny wypór termiczny) wiatr Pośrednie: właściwa wentylacja nawiewna konstrukcja komina usytuowanie wylotów komina i jego ocieplenie usytuowanie i konstrukcja budynku

4 Sposoby regulacji grawitacyjnego ciągu kominowego Zwiększanie ciągu kominowego wentylatory dachowe nasady kominowe wentylatory kanałowe i łazienkowe Redukowanie ciągu kominowego szybry przepustnice regulatory ciągu nasady kominowe

5 Problem nawiewu powietrza do budynków BILANS POWIETRZA

6 Problem nawiewu powietrza do budynków BILANS POWIETRZA

7 : Nasady kominowe elementy zakańczające wyloty przewodów kominowych urządzenia mocowane na szczycie komina stosowane w instalacjach wentylacji grawitacyjnej i grawitacyjnego odprowadzania spalin z urządzeń grzewczych Zadania nasad Co to nasady kominowe? wspomaganie i stabilizacja ciągu kominowego ochrona przed ciągiem wstecznym ochrona przed deszczem ochrona przed zawiewaniem wiatru ochrona przed zagnieżdżaniem się ptaków

8 Kiedy stosować nasady? Kiedy zaleca się stosowanie nasad: Gdzie stosowanie nasad zaleca prawo: II i III strefa obciążenia wiatrem na obszarach, gdzie występują silne wiatry zamykające wylot komina na kominach w sąsiedztwie których znajdują się wysokie drzewa na kominach usytuowanych poniżej na połaci dachu na kominach o małych długościach na kominach o małych przekrojach

9 Nasady kominowe podział i zastosowanie Podział nasad: Obrotowe Samonastawne Stałe Zastosowanie: wspomaganie ciągu w przewodach wentylacyjnych lub grzewczych ochrona przed ciągiem wstecznym ochrona przed deszczem ochrona przed zawiewaniem wiatru ochrona przed ptakami Warunkiem skuteczności działania każdej nasady jest: - Ekspozycja nasady na oddziaływanie wiatru z każdej strony. - Utrzymanie jej w należytej sprawności zgodnie z zaleceniami instrukcji montażu - Zapewnienie właściwej wentylacji nawiewnej do budynku

10 Czym różnią się nasady: zastosowaniem (wentylacja, gaz, olej, węgiel, drewno) zasadą działania skutecznością (wydajnością) UWAGA! Wszystkie nasady powinny umożliwiać dostęp do przewodu celem np. czyszczenia.

11 ZD J ÊC IE Z AS A DA DZIA A N IA Zalety: - wysoka wydajność - cicha praca - estetyczny wygląd - duża trwałość - bezobsługowa c i¹ g k o m in o w y podciśnienie Zastosowanie: wentylacja Obrotowe nasady kominowe

12 Zalety: - wysoka wydajność - cicha praca - stała wydajność - oszczędność energii Zastosowanie: wentylacja Hybrydowe nasady kominowe

13 ZD J ÊC IE Z AS A DA DZIA A N IA Zalety: - wysoka wydajność - cicha praca - estetyczny wygląd - duża trwałość - bezobsługowa - możliwość montażu blisko siebie Zastosowanie: wentylacja Obrotowe nasady kominowe

14 Samonastawne nasady kominowe Nasady kominowe ZD J ÊC IE Z AS A DA DZIA A N IA c i¹ g k o m i n o w y nadciśnienie podciśnienie Zalety: - wysoka wydajność - estetyczny wygląd UWAGA! Zastosowanie: Dotyczy tylko wersji na łożyskach ślizgowych! wentylacja (wersja ocynk), gaz, olej, kominki (wersja chrom)

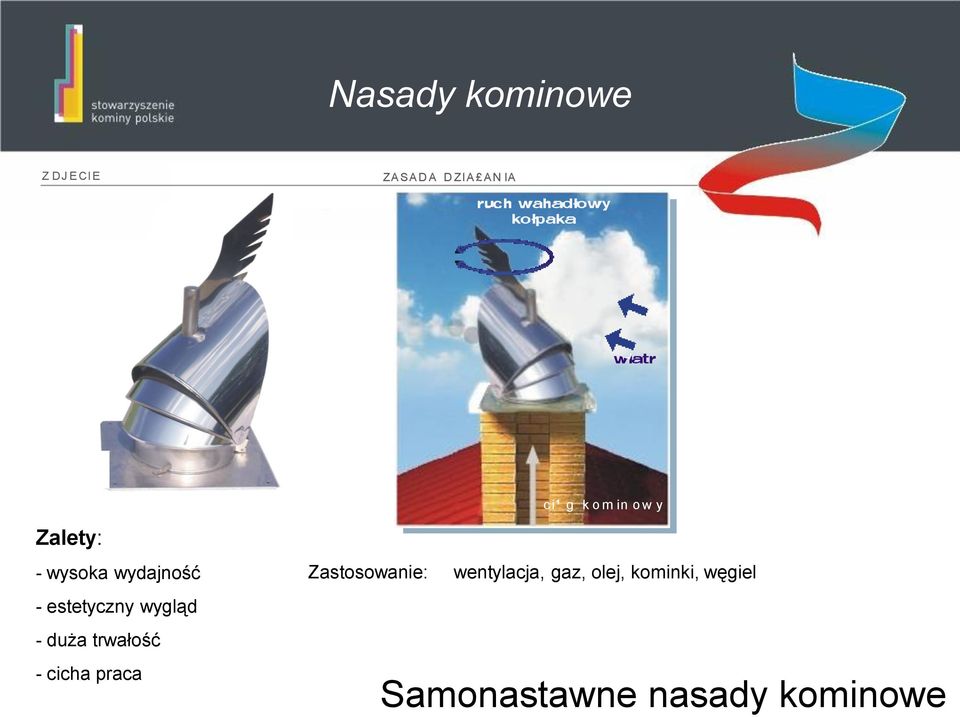

15 Z DJ Ê CIE ZA S A D A D ZIA A N IA c i¹ g k o m in o w y Zalety: - wysoka wydajność - estetyczny wygląd - duża trwałość - cicha praca Zastosowanie: wentylacja, gaz, olej, kominki, węgiel Samonastawne nasady kominowe

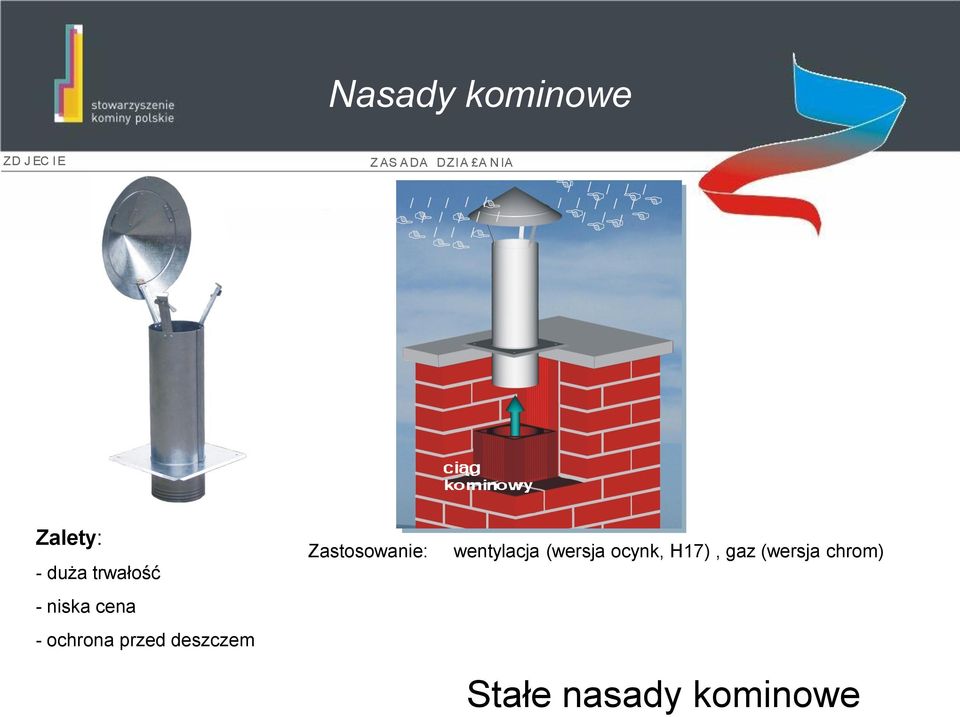

16 Stałe nasady kominowe Nasady kominowe ZD J ÊC IE Z AS A DA DZIA A N IA Zalety: - wysoka wydajność - duża trwałość - niska cena Zastosowanie: wentylacja (wersja ocynk, H17), gaz (wersja chrom)

17 Stałe nasady kominowe Nasady kominowe ZD J ÊC IE Z AS A DA DZIA A N IA w ia t r c i¹ g k o m in o w y Zalety: - dobra wydajność - duża trwałość - niska cena Zastosowanie: wentylacja (wersja ocynk, H17), gaz (wersja chrom)

18 Stałe nasady kominowe Nasady kominowe ZD J ÊC IE Z AS A DA DZIA A N IA / / / / / / / / / / / / / / / / / / / / / / / / / / Zalety: - duża trwałość - niska cena - ochrona przed deszczem Zastosowanie: wentylacja (wersja ocynk, H17), gaz (wersja chrom)

19 W yda jno œæ Q [ m 3 /h ] Wydajno œæq [m 3/ h] Nasady kominowe Wydajność Na przykładzie nasady TURBOWENT [ m /s] TU 150 na kom inie blaszanym Ø150 [m m ] [ m /s] TU 150 na kom in ie m urow anym 0,14x0,14 [ m ] Prêdk oœæ w iatru v [ m/s] W ykres w yd a jn o œci o br o tow yc h nasa d k om ino w yc h TU RBO WE NT w z ale no œc i od p rêd ko œc i w ie j¹ c eg o w ia tru b e z uw zg lê dnien ia w ys oko œci ko m in a. (*1 [m /s ] = 3,6 [ km / h ]) Ko min b laszan y be z n asad y Ø150 [m m ] Ko m in m uro w any b ez nasady 0.14x0.14 [m ] W yso ko œæko m ina H [ m ] W ykre s w ydajnoœc i ob ro t ow ej nasad y kom ino w ej TURBOW ENT Ø15 0 dla ko m ina blaszaneg o i m urow an eg o, dla d w ó ch prêd koœci w iatru 3 i 4 [m /s].

20 Typowe błędy montażowe: niewłaściwy dobór nasady niewłaściwy dobór wersji materiałowej nasady brak właściwej wentylacji nawiewnej brak wystarczającej ekspozycji na wiatr brak ocieplenia odcinków rurowych wystających ponad komin stosowanie mniejszej średnicy dolotowej nasady niż przekrój komina montaż wspólnej nasady na przewody spalinowe i wentylacyjne

21 Zastosowania

22 Zastosowania

23 Zastosowania

24 Zastosowania

25 Zastosowania
