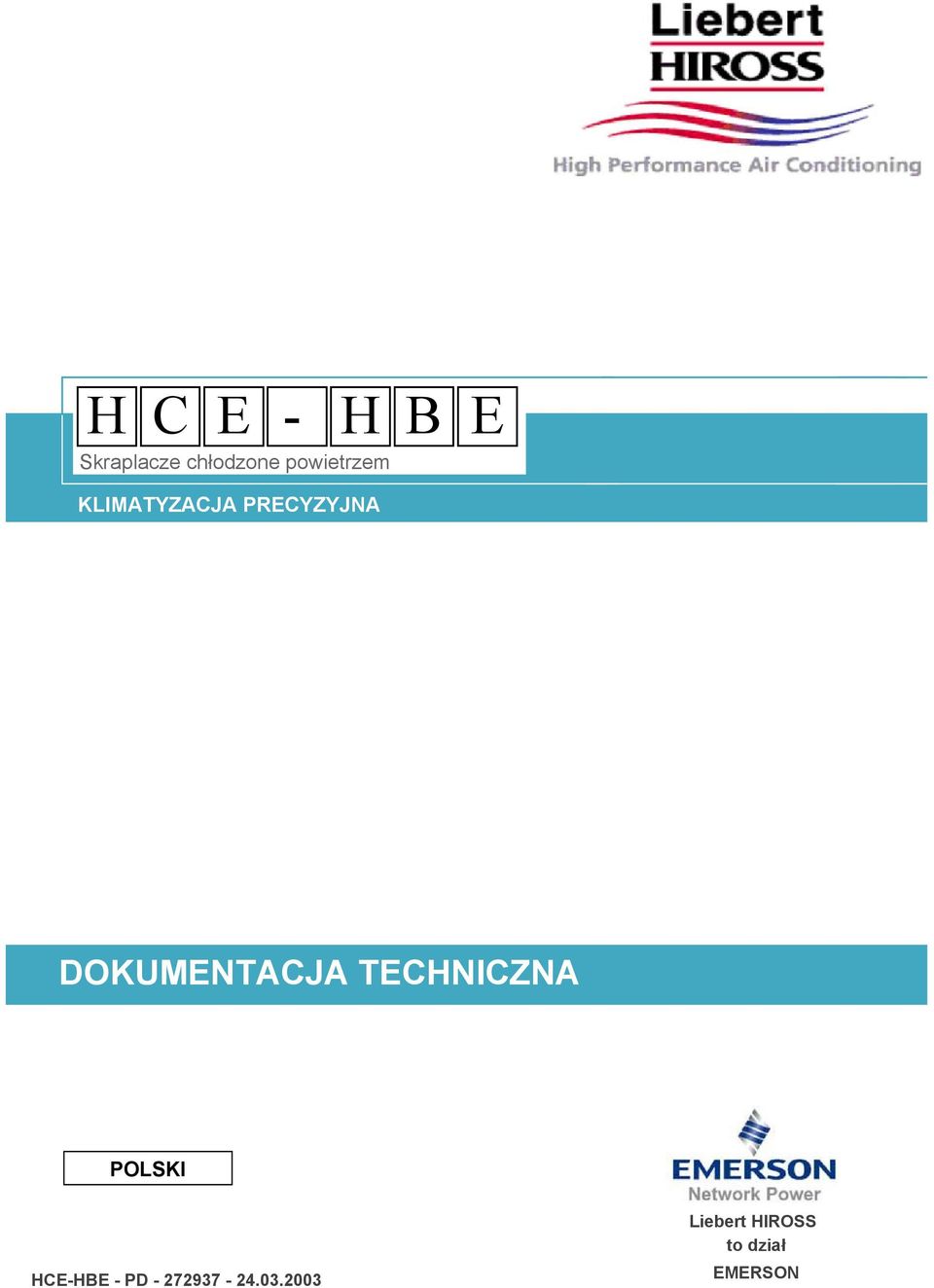

1 H C E - H B E Skraplacze chłodzone powietrzem KLIMATYZACJA PRECYZYJNA DOKUMENTACJA TECHNICZNA POLSKI HCE-HBE - PD Liebert HIROSS to dział EMERSON

2

3 Spis treści 1 Cechy i zalety 2 Konfiguracja urządzenia 3 Specyfikacja Mechaniczna 4 Testy i Normy Odniesienia 5 Dane Techniczne 6 Wymiary System Zarządzania firmy Liebert HIROSS S.p.A. Wydziału Klimatyzacji został uznany przez Towarzystwo Kwalifikacyjne Lloyd za system zarządzania zgodny ze standardem ISO 9001:2000 Produkt spełnia wymagania następujących dyrektyw Unii Europejskiej: 98/37/CE; 89/336/CEE; 73/23/CEE. Wydział Liebert HIROSS spełnia wymogi normy UNI EN ISO 9001:2000. Urządzenia są rezultatem działań zgodnych z ustalonymi w sysatemie jakości procedurami i planami. Urządzenia dostarczane są jako kompletne, z certyfikatem spełnienia testów, deklaracją zgodności oraz listą kontrolną części składowych. Urządzenia HCE-HBE są oznaczone znakiem CE poświadczając tym zgodność z Europejskimi dyrektywami w zakresie bezpieczeństwa mechanicznego, elektrycznego i elektronicznego. HCE-HBE-PD

4 Cechy i Zalety Skraplacze chłodzone powietrzem HCE/HBE są nowymi jednostkami schładzającymi do zabudowy zewnętrznej. Pokrywają cały zakres mocy od 6 do 118 kw. Skraplacze HCE HBE są wyposażone w wentylatory ssące, typu osiowego. Mogą być wyposażone w zestaw do instalacji w pozycji zarówno dla pionowego jak i poziomego przepływu powietrza. 1 Cechy i zalety Zasilanie Wszystkie modele mają odmiany dla zasilania 50 albo 60 Hz. Standardowym zasilaniem dla wszystkich modeli jest 230V/1f/50 Hz; opcjonalnie: 230V/1f/60 Hz dla modeli z wentylatorami 350 i 500 albo 400V/3f/60 Hz dla modeli z 630. Niski poziom hałasu Niski poziom hałasu w nocy można osiągnąć, instalując Variex (regulator obrotów) na skraplaczu. Niski poziom hałasu w przeciągu całej doby można osiągnąć, instalując Variex na takim samym skraplaczu, lub na skraplaczu o wydajności większej, niż by to wynikało z warunków operacyjnych. Rozwiązanie musi zostać dobrane dla konkretnego przypadku. HCE-HBE-PD

5 2 Konfiguracja urządzenia Opis Oznaczenia Modelu Urządzenie określane jest kompletnie przy pomocy 10-ciu cyfr. Rodzina HCE: jednoobiegowe HBE dwuobiegowe Wydajność chłodnicza "kw" HCE-HBE Cyfry 1 do 5 Jedn. Bazowa Skraplacz zawierający: - 6 polowy wentylator osiowy, IP54 - główny wyłącznik IP65 - zasilanie 230V/1ph/50-60Hz lub 400V/3ph/60Hz Cyfra 6 Sterowanie skraplaniem 1 z Variex tylko dla 50Hz 2 z presostatem ON/OFF 3 z Variex tylko dla 60Hz Cyfra 7 wolne Cyfra 8 - Podłączenia 0 Rury spawane 1 Z zaworem zwrotnym Cyfra 9 - Opakowanie O Karton i paleta C Karton i drewniana kratownica S Do transportu morskiego Cyfra 10 Chłodnica i pobór prądu G Rury miedziane / aluminiowe wykończenie, tylko dla 50 Hz H Rury miedziane / miedziane wykończenie, tylko dla 50 Hz I Powłoka żywicy, tylko dla 50 Hz L Rury miedziane / aluminiowe wykończenie, tylko dla 60 Hz M Rury miedziane / miedziane wykończenie, tylko dla 60 Hz N Powłoka żywicy, tylko dla 60 Hz HCE-HBE-PD

6 3 Specyfikacja Mechaniczna Specyfikacja Mechaniczna Rama Wykonana z aluminium. W modelach z kilkoma wentylatorami strugi powietrza są rozdzielone. Przy dostawie, jednostki są wyklejone odklejalną folią ochronną po stronie rozdzielnicy elektrycznej / podłączeń chłodniczych. Dokręcane nogi są z aluminium. Wymiennik Obiegi są przeciwprądowe. Wszystkie kolektory połączeń chłodniczych są wyposażone we wloty ciśnieniowe z połączeniem SAE 1/4. Wymienniki jednoobiegowe (HCE) i dwuobiegowe (HBE) są wykonane z rur miedzianych z aluminiowymi żebrami o zwichrowanej geometrii i są testowane suchym powietrzem pod ciśnieniem 35bar, po czym są dokładnie czyszczone, chemicznie odtłuszczane i odwadniane a przy dostawie hermetyczne (wypełnione suchym powietrzem 2bar). Średnica rur: 3/8 dla wszystkich modeli. Silniki wentylatorów Silniki wentylatorów osiowych są z wirnikiem zewnętrznym. Silniki są jednofazowe 230V/50-60Hz albo trójfazowe 400V/60Hz, zbudowane zgodnie z normą VDE 0530/11.72 z klasą osłony IP54 (dla HCA07 i 10 IP44), zgodnie z normą DIN i klasą izolacji F. Kratki zabezpieczające są pokryte powłoką antykorozyjną i są zgodne z normą bezpieczeństwa DIN Połączenia elektryczne między wentylatorami a rozdzielnicą elektryczną IP55 są wykonane kablami do instalacji na zewnątrz, niepalnymi zgodnie z normami CEI i IEC kategorii A. Wyłącznik główny (IP65) jest zainstalowany na zewnątrz, na płycie ze śmigłami wentylatorów. Filtr W celu zmniejszenia częstotliwości czyszczenia chłodnicy można założyć filtr po stronie ssania. Zamocowania filtra są dostarczane standardowo. Opakowanie Skraplacze jednowentylatorowe są pakowane w kartonowe pudła. Skraplacze z kilkoma wentylatorami są opakowane w drewniane skrzynie. Powierzchnie są zabezpieczone plastikową folią. Opcje - wyłącznik ciśnieniowy do sterowania skraplaniem na zasadzie włącz / wyłącz - sterowanie skraplaniem poprzez płynną regulację prędkości wentylatorów (Variex) - podłączenie rury gazowej rotalock - chłodnica miedziana z aluminiowymi żebrami, pokrytymi warstwą żywicy epoksydowo akrylowej - chłodnica z rur miedzianych z miedzianymi żebrami - opakowanie do transportu morskiego HCE-HBE-PD

7 4 Testy i Normy Odniesienia Testy i Normy Odniesienia Bezpieczeństwo Urządzenia HCE-HBE są projektowane, produkowane I testowane zgodnie z dyrektywami Unii Europejskiej: - 98/37/CE (poprzednio 89/392/CEE, 91/368/CEE, 93/68/CEE) - 89/336/CEE - 73/23/CEE - 97/23/EC Panel Elektryczny Zaprojektowany i produkowany zgodnie z EN Wydajność Wydajności urządzenia są testowane zgodnie z EN 327:2000 Znak Każde urządzenie jest dostarczane kompletne z indywidualnym certyfikatem i certyfikatem Unii Europejskiej. Urządzenia są oznaczane znakiem CE Jakość System Zarządzania firmy Liebert HIROSS S.p.A. Wydziału Klimatyzacji został uznany przez Towarzystwo Kwalifikacyjne Lloyd za system zarządzania zgodny ze standardem ISO 9001:2000 HCE-HBE-PD

8 Tab. 5-1 HCE-HBE 5 Dane Techniczne HCE 07 HCE 10 HCE 14 HCE 17 HCE 24 HCE 29 HCE 33 HBE 33 HCE 42 HCE 49 HBE 49 HCE 58 HCE 74 HBE 74 HCE 87 HBE 87 HCE 95 HCE 99 Model Zasilanie [V/Ph/Hz] Wydajność chłodnicza (THR)* R407C [kw] R22 [kw] Przepływ [m 3 /h] Poziom hłasu 5m Pobór mocy [kw] Pobór prądu [A] FLA [A] LRA [A] 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz std /1/ std /1/ std /1/ std /1/ std std /1/ /1/ /1/ /1/ std /1/ std std std std std std std /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ HCE-HBE-PD

9 Dane Techniczne Model Kondensator (każdy went.) [F] Ilość went. Średnica śmigła [mm] Max. prędkość went [rpm] 50 Hz 60 Hz Powierzchnia całkowita [m 2 ] Rzędów chłodnicy Odległość żeber [mm] Rur na rzędzie Średnice gaz [mm] ciecz [mm] Wymiary opakowania Wymiary [mm] Waga [kg] HCE D= HCE Sz=450 W= HCE D= Sz=960 HCE W= HCE [50Hz] D= Sz=960 HCE [50Hz] W= HCE HBE D=1940 Sz=980 W=1010 HCE [50Hz] HCE D= [50Hz] Sz= HBE W=1010 HCE [50Hz] HCE D= [50Hz] Sz=1195 HBE W= HCE D= [50Hz] Sz=1195 HBE W= HCE [50Hz] D= HBE [50Hz] Sz=1195 W= (*)Nominalne wydajności podane są dla następujących warunków: czynnik chłodniczy HCFC 22 różnica między temperaturą skraplania a temperaturą powietrza na wlocie = 15 K instalacja na wysokości 0 m nad poziomem morza. Dla innych wysokości patrz tabela poniżej. wentylatory pracują z maksymalna prędkością powierzchnie wymiany są czyste (**)Podane poziomy ciśnienia dźwięku są mierzone w tych samych warunkach pracy, w odległości 5 m od urządzenia, bez przeszkód po drodze. 107 Tab. 0-1 Współczynniki korekcji dla wysokości npm (należy pomnożyć wydajność przez podaną wartość) Wysokość [m] Mnożnik 1 0,99 0,97 0,96 0,95 0,93 0,92 0,90 0,89 0,88 0,87 Dla wysokości ponad 2000 m npm prosimy o kontakt z Działem technicznego wsparcia sprzedaży. Ograniczenia warunków pracy Tolerancja dla zasilania: Napięcie: standard +/- 10V Częstotliwość: standard +/- 2 Hz. Maksymalna dozwolona temperatura zewnętrzna zależy od współpracującego urządzenia klimatyzacyjnego i wynosi max 46 o C. Urządzenie nie może byś używane w środowisku zagrożonym wybuchem, kwaśnym lub innym otoczeniu agresywnym, do którego nie nadają się używane do jego produkcji materiały. Unikaj łączenia skraplaczy HBE z układami o podwójnym obiegu chłodniczym, w którym tylko jeden z obiegów pracuje przez dłuższy czas 5-2 HCE-HBE-PD

10 6 Wymiary Rys A 525 B Rys A B MODEL Wejście gazu (A) [mm] Średnice rur (spawanych) Wyjście ciecz (B) [mm] HCE HCE Reduktory miedziane są dostarczane razem z urządzeniem i musza być przyspawane do skraplacza na wejściu i wyjściu. Waga [kg] HCE-HBE-PD

11 Wymiary Rys. 6-3 HCE-14 HCE ± 5 A B MODEL Wejście gazu (A) [mm] ŚREDNICE RUR (SPAWANYCH) Wyjście ciecz (B) [mm] HCE HCE Reduktory miedziane są dostarczane razem z urządzeniem i musza być przyspawane do skraplacza na wejściu i wyjściu. Waga [kg] 6-2 HCE-HBE-PD

12 Wymiary Rys HCE-24 - HCE ± 5 A B 571 (HCE29) 77 (29) (HCE24) 69 (24) MODEL Wejście gazu (A) [mm] ŚREDNICE RUR (SPAWANYCH) Wyjście ciecz (B) [mm] HCE HCE Reduktory miedziane są dostarczane razem z urządzeniem i musza być przyspawane do skraplacza na wejściu i wyjściu. Waga [kg] HCE-HBE-PD

13 Wymiary Rys. 6-5 HCE-33 HBE ± 5 105± 5 (HBE33) 104± 5 (HCE33) Widok z przodu Widok z gory HCE 33 HBE A B A B A B Widok z boku MODEL Wejście gazu (A) [mm] ŚREDNICE RUR (SPAWANYCH) Wyjście ciecz (B) [mm] HCE HBE Reduktory miedziane są dostarczane razem z urządzeniem i musza być przyspawane do skraplacza na wejściu i wyjściu. Waga [kg] 6-4 HCE-HBE-PD

14 Wymiary Rys. 6-6 HCE-42 HCE-49 HBE-49 HBE ± Widok z przodu Widok z gory HCE 42 HCE 49 HCE 58 HBE A B A B A B 539 (HCE49) 93 (HCE58) 511 (HCE42) 72 (HCE42-49) (HCE58) 1051 Widok z boku MODEL Wejście gazu (A) [mm] ŚREDNICE RUR (SPAWANYCH) Wyjście ciecz (B) [mm] HCE HBE HBE Reduktory miedziane są dostarczane razem z urządzeniem i musza być przyspawane do skraplacza na wejściu i wyjściu. Waga [kg] HCE-HBE-PD

15 Wymiary Rys. 6-7 HCE/HBE-74 HCE/HBE-87 HCE ± (HCE74-HBE74) 438 (HCE87-95-HBE87) 3000 Widok z przodu Widok z gory HCE 74 HCE 87 HCE HBE 74 HBE A B 494 (87-95) 79 (HCE87-95) 508 (HCE74) 78 (HCE74) A B A B 500(74) 475(87) 500(74) 492.5(87) (HBE87) 71.5 (HBE74) 1051 Widok z boku 1051 MODEL Wejście gazu (A) [mm] ŚREDNICE RUR (SPAWANYCH) Wyjście ciecz (B) [mm] HCE HBE HCE HBE HBE Reduktory miedziane są dostarczane razem z urządzeniem i musza być przyspawane do skraplacza na wejściu i wyjściu. Waga [kg] 6-6 HCE-HBE-PD

16 Rys. 6-8 HBE-99 Wymiary ± 5 A B A B Widok z przodu 1051 Widok z boku Widok z gory MODEL Wejście gazu (A) [mm] ŚREDNICE RUR (SPAWANYCH) Wyjście ciecz (B) [mm] HBE Reduktory miedziane są dostarczane razem z urządzeniem i musza być przyspawane do skraplacza na wejściu i wyjściu. Waga [kg] HCE-HBE-PD

17 Producent deklaruje zgodność produktu z dyrektywami Unii Europejskiej: 98/37/CE; 89/336/CEE; 73/23/CEE; 97/23/EC

18 Emerson Network Power ul. Konstruktorska 11a Warszawa POLSKA tel. +48/22/ fax: +48/22/ Ze względu na fakt, że taktyka Liebert HIROSS polega na ciągłym udoskonalaniu produktów, zastrzega się prawo do wprowadzenia zmian w konstrukcji i danych technicznych bez wcześniejszego powiadomienia. Liebert HIROSS to dzia ł EMERSON
