Radwan: Osuszacze dla systemów chłodzenia radiacyjnego HIDROS FH-GH

Transkrypt

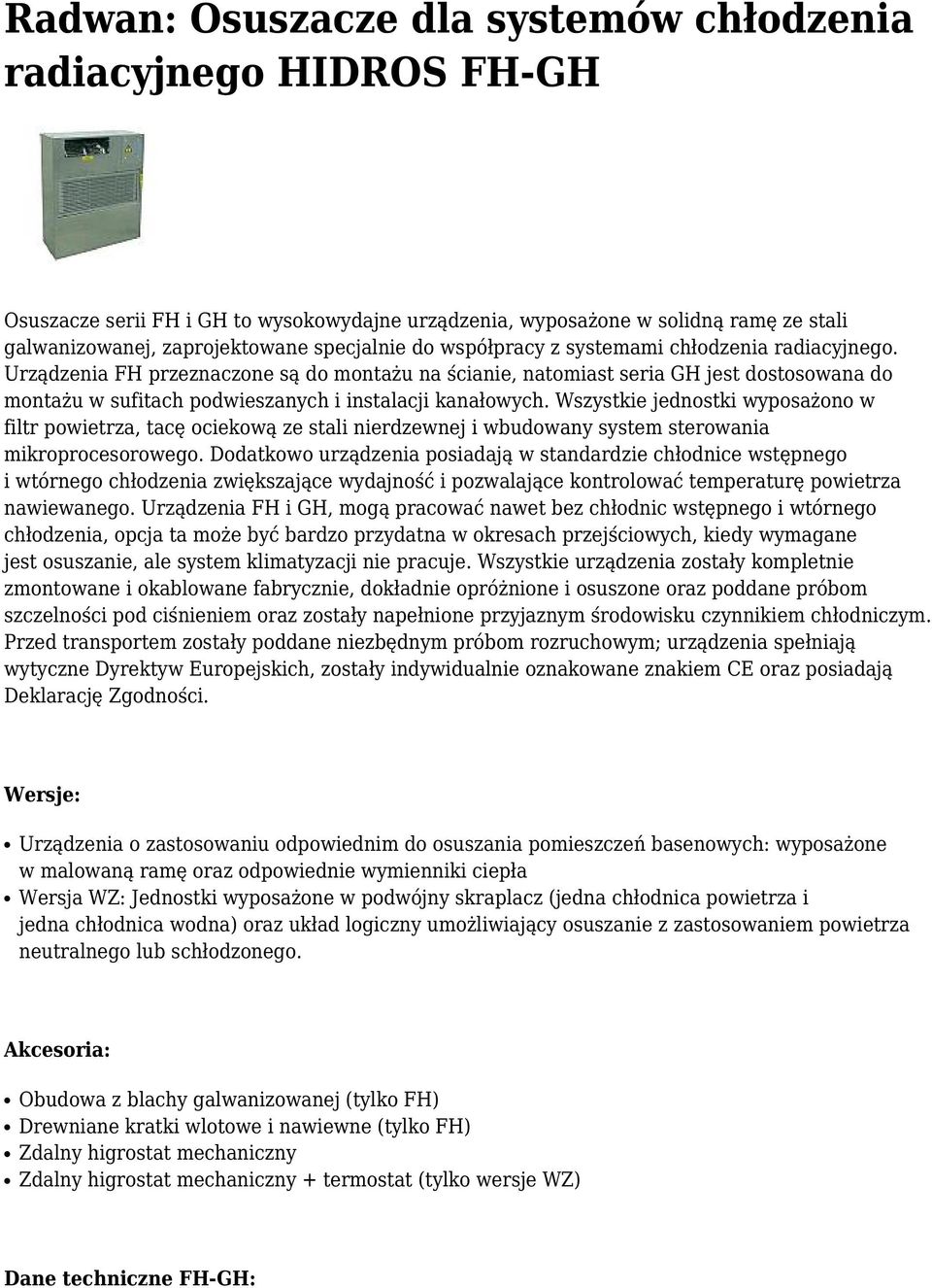

1 Radwan: Osuszacze dla systemów chłodzenia radiacyjnego HIDROS FH-GH Osuszacze serii FH i GH to wysokowydajne urządzenia, wyposażone w solidną ramę ze stali galwanizowanej, zaprojektowane specjalnie do współpracy z systemami chłodzenia radiacyjnego. Urządzenia FH przeznaczone są do montażu na ścianie, natomiast seria GH jest dostosowana do montażu w sufitach podwieszanych i instalacji kanałowych. Wszystkie jednostki wyposażono w filtr powietrza, tacę ociekową ze stali nierdzewnej i wbudowany system sterowania mikroprocesorowego. Dodatkowo urządzenia posiadają w standardzie chłodnice wstępnego i wtórnego chłodzenia zwiększające wydajność i pozwalające kontrolować temperaturę powietrza nawiewanego. Urządzenia FH i GH, mogą pracować nawet bez chłodnic wstępnego i wtórnego chłodzenia, opcja ta może być bardzo przydatna w okresach przejściowych, kiedy wymagane jest osuszanie, ale system klimatyzacji nie pracuje. Wszystkie urządzenia zostały kompletnie zmontowane i okablowane fabrycznie, dokładnie opróżnione i osuszone oraz poddane próbom szczelności pod ciśnieniem oraz zostały napełnione przyjaznym środowisku czynnikiem chłodniczym. Przed transportem zostały poddane niezbędnym próbom rozruchowym; urządzenia spełniają wytyczne Dyrektyw Europejskich, zostały indywidualnie oznakowane znakiem CE oraz posiadają Deklarację Zgodności. Wersje: Urządzenia o zastosowaniu odpowiednim do osuszania pomieszczeń basenowych: wyposażone w malowaną ramę oraz odpowiednie wymienniki ciepła Wersja WZ: Jednostki wyposażone w podwójny skraplacz (jedna chłodnica powietrza i jedna chłodnica wodna) oraz układ logiczny umożliwiający osuszanie z zastosowaniem powietrza neutralnego lub schłodzonego. Akcesoria: Obudowa z blachy galwanizowanej (tylko FH) Drewniane kratki wlotowe i nawiewne (tylko FH) Zdalny higrostat mechaniczny Zdalny higrostat mechaniczny + termostat (tylko wersje WZ) Dane techniczne FH-GH:

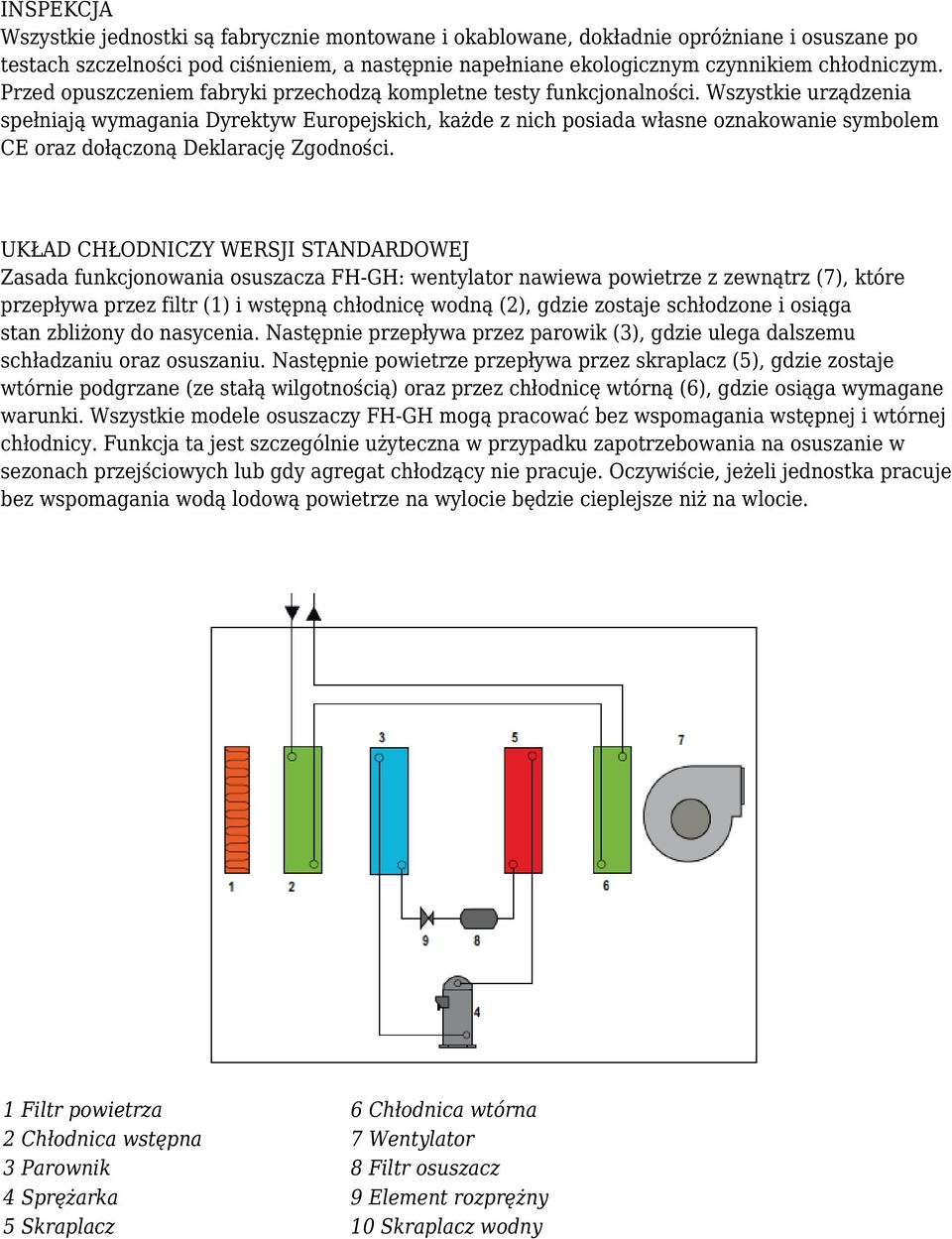

2 Powiększ Powiększ RAMA Wszystkie jednostki FH-GH wykonane są z grubej blachy ocynkowanej ogniowo, dla zapewnienia najlepszej odporności na działanie czynników atmosferycznych. Rama jest konstrukcją samonośnąz możliwością demontażu paneli. Taca skroplin stanowi wyposażenie każdej jednostki i wykonana jest z tworzywa w przypadku modelu 25 lub ze stali nierdzewnej dla modeli UKŁAD CHŁODNICZY Układ chłodniczy wykonano z zastosowaniem podzespołów wysokiej jakości oraz zgodnie z normą ISO 97/23 dotyczącą procedury spawania. W jednostkach zastosowano czynnik chłodniczy R134a (model 25) i R407C (modele ). Układ chłodniczy obejmuje: filtr osuszacz, kapilarę, zawory Schradera stosowane do kontroli i podczas przeglądów, zawór bezpieczeństwa (zgodnie z przepisami PED). SPRĘŻARKA Zastosowano sprężarkę alternatywną (dla modeli 25) lub rotacyjną (dla modeli ) wyposażoną w grzałkę kartem i termiczne zabezpieczenie przeciążeniowe Klixon wpięte w uzwojenie silnika. Montowana na gumowych amortyzatorach drgań. SKRAPLACZ I PAROWNIK Skraplacze i parowniki wykonane są z rur miedzianych i aluminiowych lameli. Średnica rur miedzianych wynosi 3/8", a grubość aluminiowych lameli 0,1 mm. Dla poprawienia współczynnika wymiany ciepła, rury miedziane zostały mechanicznie rozszerzone i połączone z aluminiowymi lamelami. Geometria skraplaczy gwarantuje niski spadek ciśnienia powietrza, a tym samym umożliwia zastosowanie wentylatorów niskoobrotowych (z niską emisją dźwięku). Wszystkie jednostki posiadają tacę skroplin wykonaną ze stali nierdzewnej. Poza tym, każdy parownik dostarczany jest z czujnikiem temperatury wykorzystywanym jako automatyczna sonda przeciwzamarzaniowa. Wszystkie jednostki WZ posiadają dodatkowy, trzeci wymiennik płytowy ze stali nierdzewnej INOX AISI 316 i wykorzystują do pracy wodę lodową z centralnego systemu chłodzenia. CHŁODNICA WSTĘPNA I WTÓRNA Chłodnice wstępna i wtórna wykonane są z z rur miedzianych i aluminiowych lameli. Średnica rur miedzianych wynosi 3/8", a grubość aluminiowych lameli 0,1 mm. Dla poprawienia współczynnika wymiany ciepła, rury miedziane zostały mechanicznie rozszerzone i połączone z

3 aluminiowymi lamelami. Chłodnicę wstępną stosuje sie w celu zwiększenia wydajności osuszania, a zadaniem chłodnicy wtórnej jest utrzymywanie temperatury powietrza na wylocie na tym samym poziomie co na wlocie. W wersji WZ dostępna jest wyłącznie chłodnica wstępna. WENTYLATOR Zastosowano dwustronnie ssące wentylatory promieniowe z wygiętymi do przodu łopatkami wirnika. Wentylatory są statycznie i dynamicznie wyważone i podłączone bezpośrednio do silnika o 3 prędkościach obrotowych. FILTR POWIETRZA Dla modeli GH 25-50, standardowym wyposażeniem są filtry nylonowe. Można je demontować w celu wymiany na nowe filtry. Klasa filtracyjna G2, zgodnie z normą EN Natomiast w modelach GH 100-GH 200 zastosowano filtry wykonane z syntetycznego materiału filtracyjnego, nie naładowane elektrostatycznie. Można je demontować w celu wymiany na nowe filtry, klasa filtracyjna G3, zgodnie z normą EN MIKROPROCESOR Wszystkie jednostki FH-GH wyposażone są standardowo w sterowanie mikroprocesorowe. Mikroprocesor steruje następującymi funkcjami: czas uruchomienia sprężarki, automatyczne cykle odszraniania oraz alarmy. Tryb pracy jednostki, punkty nastawy i alarmy prezentowane są na wyświetlaczu LCD. SKRZYNKA ELEKTRYCZNA Skrzynka przyłączeniowa została wykonana zgodnie z normami kompatybilności elektromagnetycznej CEE 73/23 i 89/336. Dostęp do skrzynki jest możliwy po zdjęciu przedniego panelu jednostki. Gotowa do podłączenia zasilania i sterowania. Listwa zaciskowa posiada styki bezpotencjałowe dla zdalnego załączania/wyłączania oraz styki bezpotencjałowe dla jednostopniowej wentylacji i dla wersji chłodzącej (WZ). Zwarcie pierwszego styku uruchamia sam wentylator, wstrzymując osuszanie. URZĄDZENIA STERUJĄCE I ZABEZPIECZENIA Wszystkie jednostki wyposażone są w następujące urządzenia sterujące i zabezpieczenia: termostat sterujący odszranianiem, przesyłający do sterownika mikroprocesorowego sygnał z informacją o konieczności uruchomienia cyklu odszraniania oraz sterujący jego zakończeniem (tylko dla GH WZ i GH WZ). Czujnik temperatury wody, przesyłający sygnał ewentualnego przekroczenia temperatury ciepłej wody w chłodnicy wstępnej i wtórnej podczas pracy. W takim przypadku sprężarka zostaje zatrzymana, a wentylator pracuje bez przerwy do czasu kiedy wartość temperatury osiągnie wartość z zakresu pracy, wówczas również sprężarka zostanie ponownie uruchomiona. Czujnik wody zatrzymuje sprężarkę kiedy temperatura wody wzrośnie ponad 35 C. Ewentualne zastosowanie osuszacza jako urządzenia grzewczego w sezonie zimowym wymaga dodatkowego zdalnego termostatu z opcją pracy sezonowej (nie stanowi wyposażenia). Wszystkie wersje WZ posiadają ponadto presostat wysokiego ciśnienia blokujący urządzenie w przypadku przekroczenia limitów.

4 INSPEKCJA Wszystkie jednostki są fabrycznie montowane i okablowane, dokładnie opróżniane i osuszane po testach szczelności pod ciśnieniem, a następnie napełniane ekologicznym czynnikiem chłodniczym. Przed opuszczeniem fabryki przechodzą kompletne testy funkcjonalności. Wszystkie urządzenia spełniają wymagania Dyrektyw Europejskich, każde z nich posiada własne oznakowanie symbolem CE oraz dołączoną Deklarację Zgodności. UKŁAD CHŁODNICZY WERSJI STANDARDOWEJ Zasada funkcjonowania osuszacza FH-GH: wentylator nawiewa powietrze z zewnątrz (7), które przepływa przez filtr (1) i wstępną chłodnicę wodną (2), gdzie zostaje schłodzone i osiąga stan zbliżony do nasycenia. Następnie przepływa przez parowik (3), gdzie ulega dalszemu schładzaniu oraz osuszaniu. Następnie powietrze przepływa przez skraplacz (5), gdzie zostaje wtórnie podgrzane (ze stałą wilgotnością) oraz przez chłodnicę wtórną (6), gdzie osiąga wymagane warunki. Wszystkie modele osuszaczy FH-GH mogą pracować bez wspomagania wstępnej i wtórnej chłodnicy. Funkcja ta jest szczególnie użyteczna w przypadku zapotrzebowania na osuszanie w sezonach przejściowych lub gdy agregat chłodzący nie pracuje. Oczywiście, jeżeli jednostka pracuje bez wspomagania wodą lodową powietrze na wylocie będzie cieplejsze niż na wlocie. 1 Filtr powietrza 6 Chłodnica wtórna 2 Chłodnica wstępna 7 Wentylator 3 Parownik 8 Filtr osuszacz 4 Sprężarka 9 Element rozprężny 5 Skraplacz 10 Skraplacz wodny
