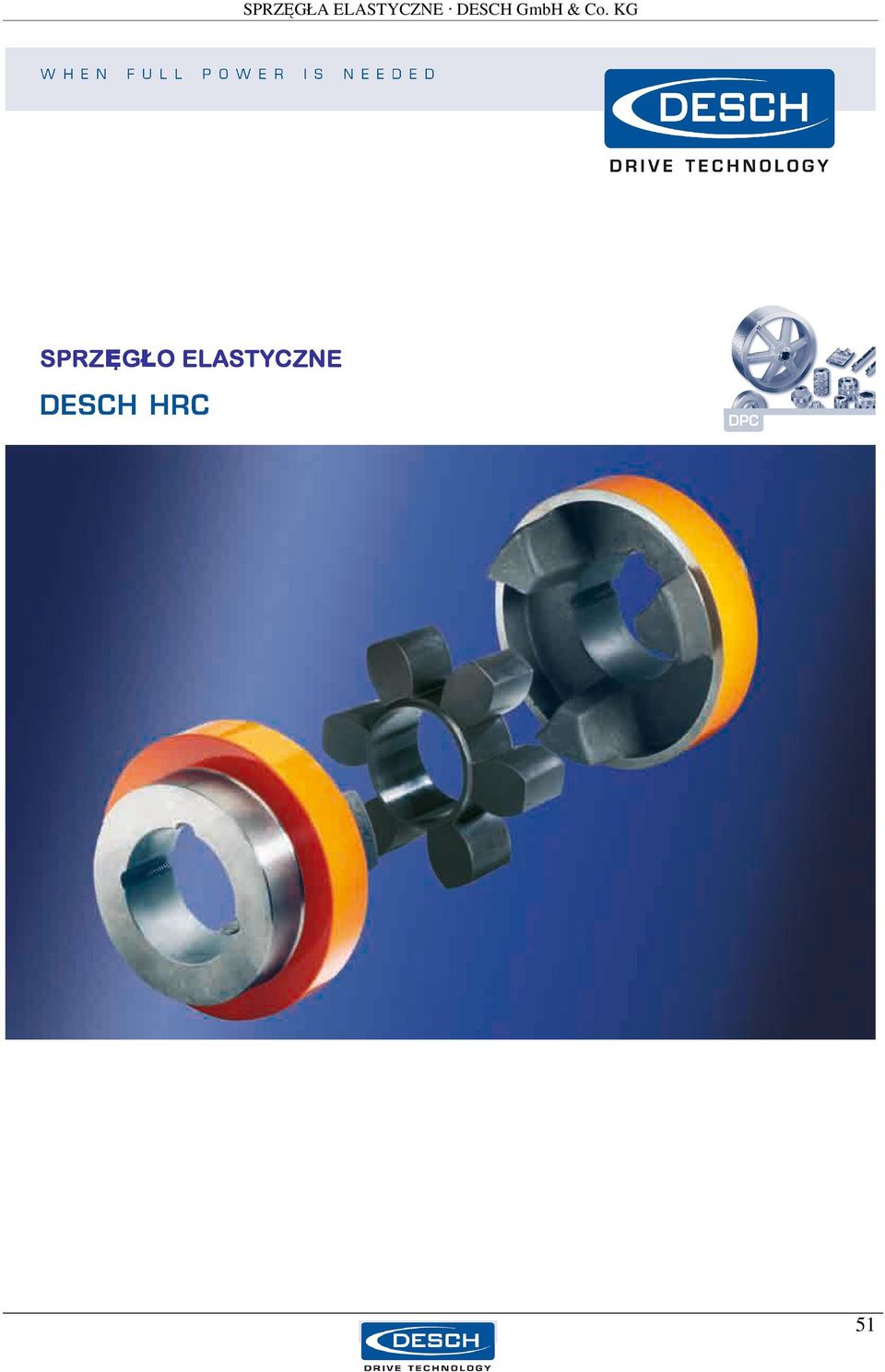

1 PRZĘŁA ELATYCZNE DECH mbh & Co. K PRZĘ PRZ ŁO O ELATYCZNE 51

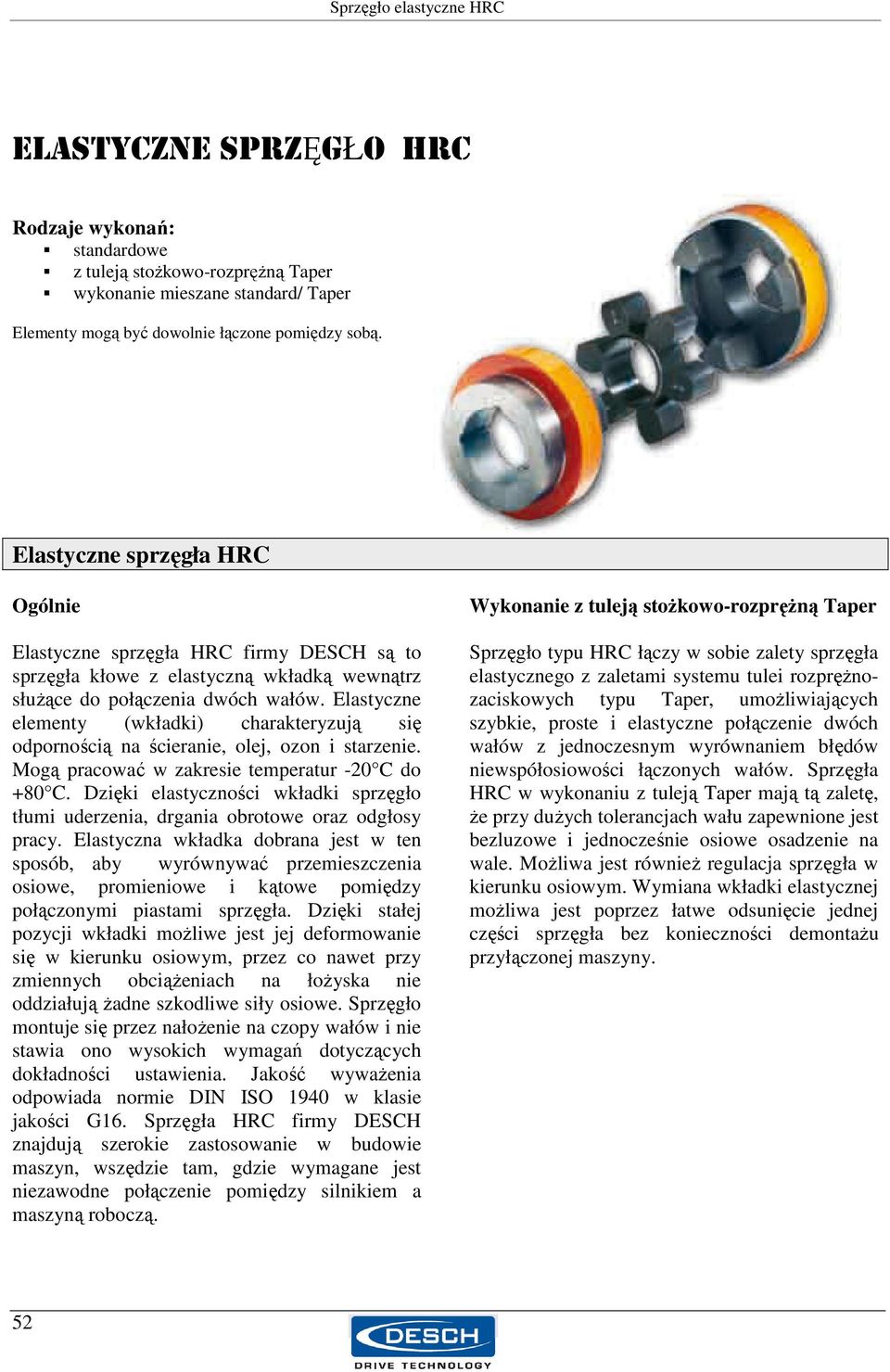

2 przęgło elastyczne HRC ELATYCZNE PRZĘŁO HRC Rodzaje wykonań: standardowe z tuleją stoŝkoworozpręŝną Taper wykonanie mieszane standard/ Taper Elementy mogą być dowolnie łączone pomiędzy sobą. Elastyczne sprzęgła HRC Ogólnie Elastyczne sprzęgła HRC firmy DECH są to sprzęgła kłowe z elastyczną wkładką wewnątrz słuŝące do połączenia dwóch wałów. Elastyczne elementy (wkładki) charakteryzują się odpornością na ścieranie, olej, ozon i starzenie. ogą pracować w zakresie temperatur 20 C do +80 C. Dzięki elastyczności wkładki sprzęgło tłumi uderzenia, drgania obrotowe oraz odgłosy pracy. Elastyczna wkładka dobrana jest w ten sposób, aby wyrównywać przemieszczenia osiowe, promieniowe i kątowe pomiędzy połączonymi piastami sprzęgła. Dzięki stałej pozycji wkładki moŝliwe jest jej deformowanie się w kierunku osiowym, przez co nawet przy zmiennych obciąŝeniach na łoŝyska nie oddziałują Ŝadne szkodliwe siły osiowe. przęgło montuje się przez nałoŝenie na czopy wałów i nie stawia ono wysokich wymagań dotyczących dokładności ustawienia. Jakość wywaŝenia odpowiada normie DIN IO 1940 w klasie jakości 16. przęgła HRC firmy DECH znajdują szerokie zastosowanie w budowie maszyn, wszędzie tam, gdzie wymagane jest niezawodne połączenie pomiędzy silnikiem a maszyną roboczą. Wykonanie z tuleją stoŝkoworozpręŝną Taper przęgło typu HRC łączy w sobie zalety sprzęgła elastycznego z zaletami systemu tulei rozpręŝnozaciskowych typu Taper, umoŝliwiających szybkie, proste i elastyczne połączenie dwóch wałów z jednoczesnym wyrównaniem błędów niewspółosiowości łączonych wałów. przęgła HRC w wykonaniu z tuleją Taper mają tą zaletę, Ŝe przy duŝych tolerancjach wału zapewnione jest bezluzowe i jednocześnie osiowe osadzenie na wale. oŝliwa jest równieŝ regulacja sprzęgła w kierunku osiowym. Wymiana wkładki elastycznej moŝliwa jest poprzez łatwe odsunięcie jednej części sprzęgła bez konieczności demontaŝu przyłączonej maszyny. 52

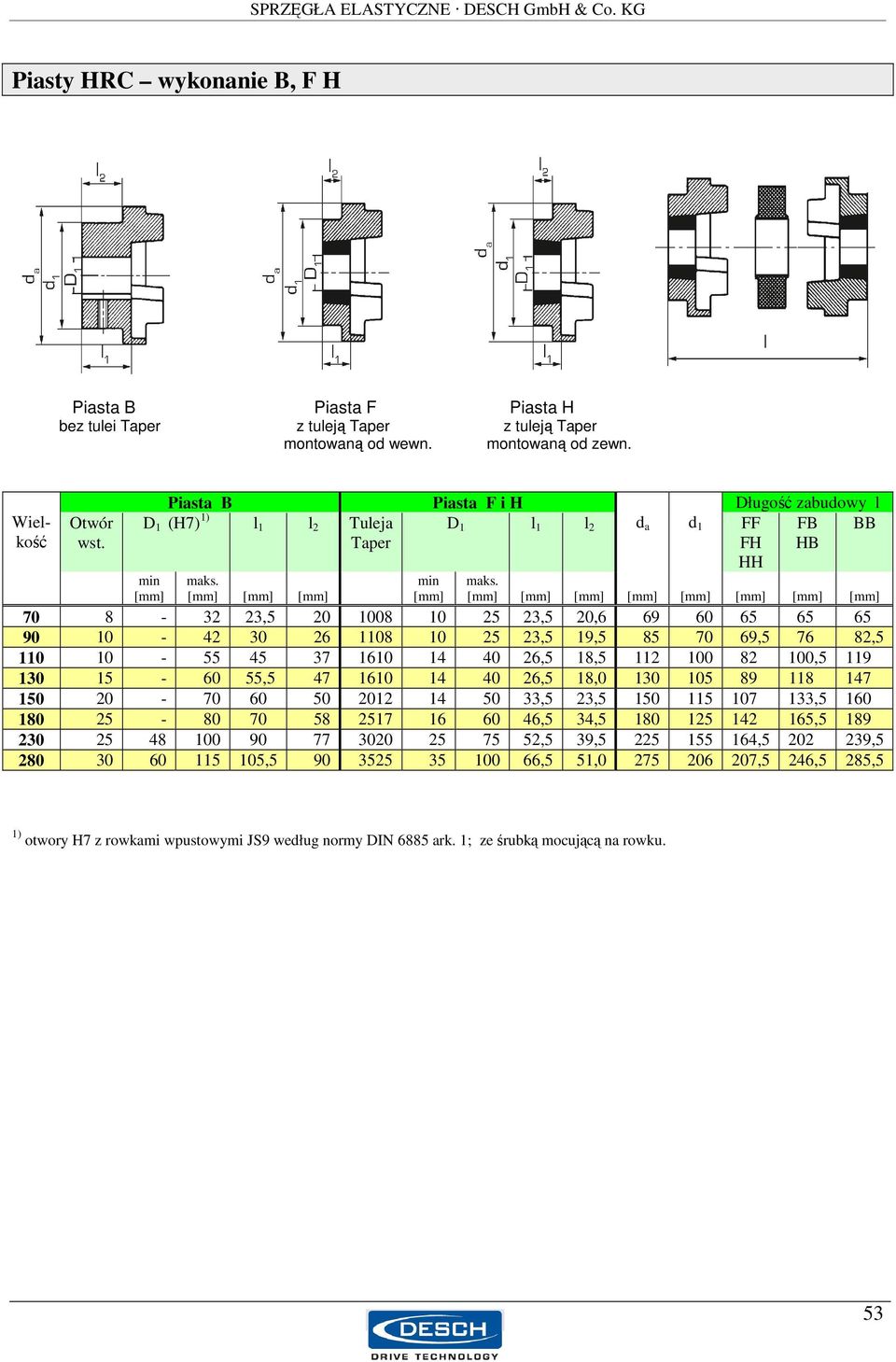

3 PRZĘŁA ELATYCZNE DECH mbh & Co. K Piasty HRC wykonanie B, F H Piasta B Piasta F Piasta H bez tulei Taper z tuleją Taper z tuleją Taper montowaną od wewn. montowaną od zewn. Otwór wst. Piasta B Piasta F i H Długość zabudowy l D 1 (H7) 1) l 1 l 2 Tuleja D 1 l 1 l 2 d a d 1 FF FB BB Taper FH HB HH min [mm] maks. [mm] [mm] [mm] min [mm] maks. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] , ,5 20, ,5 19, , , ,5 18, , , ,5 18, ,5 23, , ,5 34, , ,5 39, , , , ,5 51, ,5 246,5 285,5 1) otwory H7 z rowkami wpustowymi J9 według normy DIN 6885 ark. 1; ze śrubką mocującą na rowku. 53

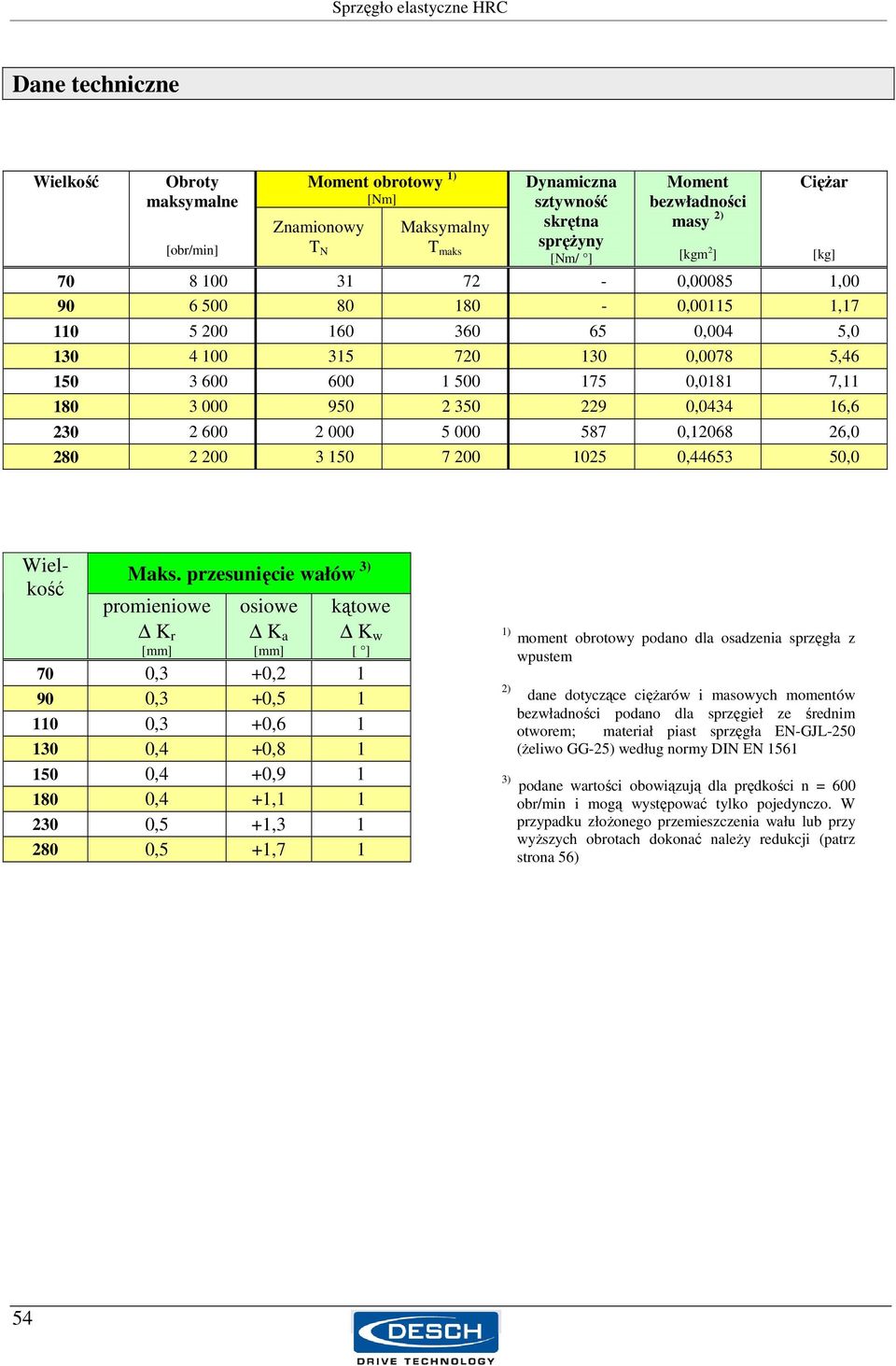

4 przęgło elastyczne HRC Dane techniczne Obroty maksymalne [obr/min] oment obrotowy 1) [Nm] Znamionowy T N aksymalny T maks Dynamiczna sztywność skrętna spręŝyny [Nm/ ] oment bezwładności masy 2) [kgm 2 ] CięŜar , , , , ,004 5, ,0078 5, ,0181 7, , , , , , ,0 [kg] aks. przesunięcie wałów 3) promieniowe K r [mm] osiowe K a [mm] kątowe K w [ ] 0,3 +0,2 1 0,3 +0,5 1 0,3 +0,6 1 0,4 +0,8 1 0,4 +0, ,4 +1, ,5 +1,3 1 0,5 +1,7 1 1) moment obrotowy podano dla osadzenia sprzęgła z 2) 3) wpustem dane dotyczące cięŝarów i masowych momentów bezwładności podano dla sprzęgieł ze średnim otworem; materiał piast sprzęgła ENJL250 (Ŝeliwo 25) według normy DIN EN 1561 podane wartości obowiązują dla prędkości n = 600 obr/min i mogą występować tylko pojedynczo. W przypadku złoŝonego przemieszczenia wału lub przy wyŝszych obrotach dokonać naleŝy redukcji (patrz strona 56) 54

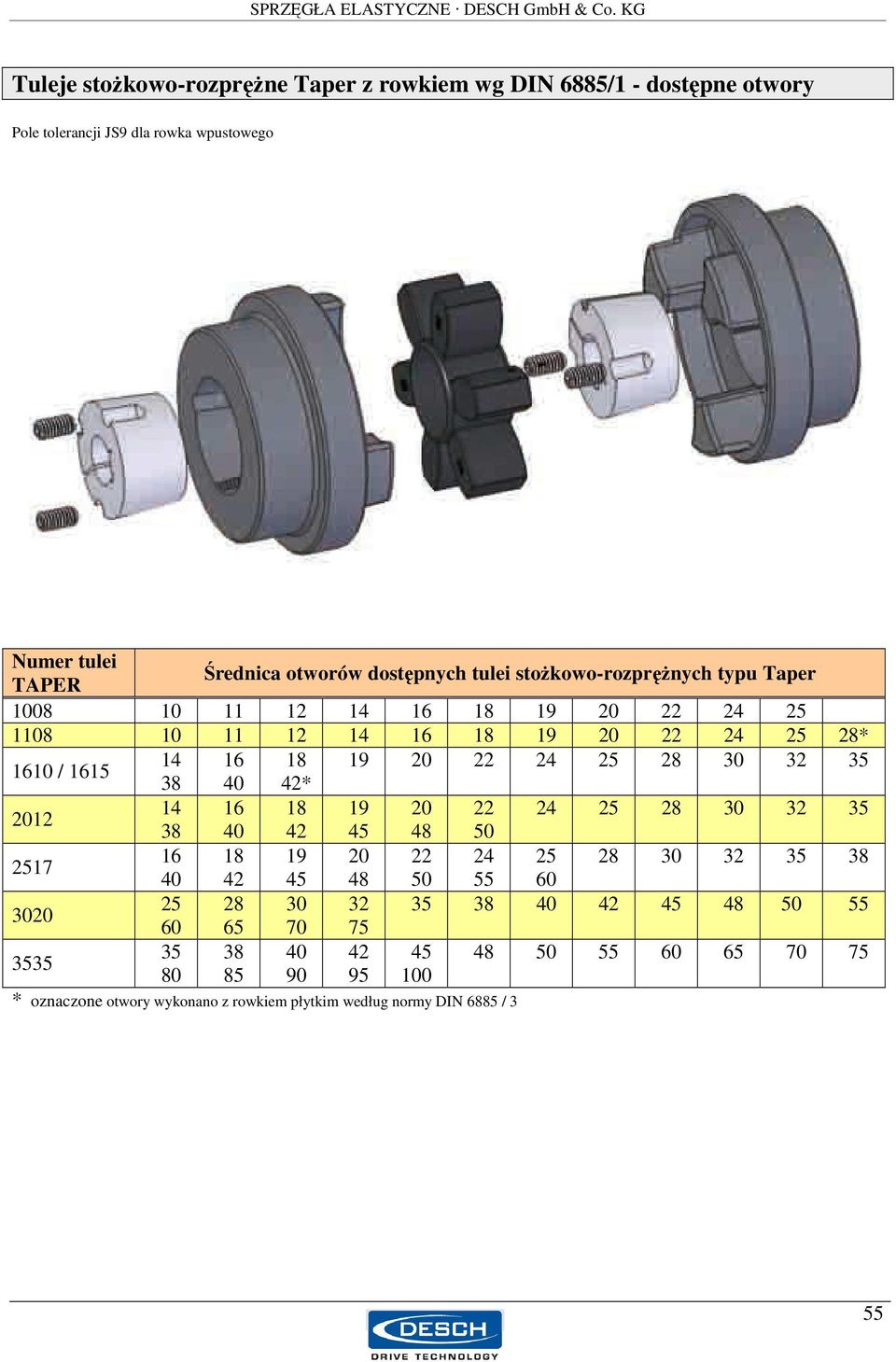

5 PRZĘŁA ELATYCZNE DECH mbh & Co. K Tuleje stoŝkoworozpręŝne Taper z rowkiem wg DIN 6885/1 dostępne otwory Pole tolerancji J9 dla rowka wpustowego Numer tulei TAPER Średnica otworów dostępnych tulei stoŝkoworozpręŝnych typu Taper * 1610 / * * oznaczone otwory wykonano z rowkiem płytkim według normy DIN 6885 / 3 55

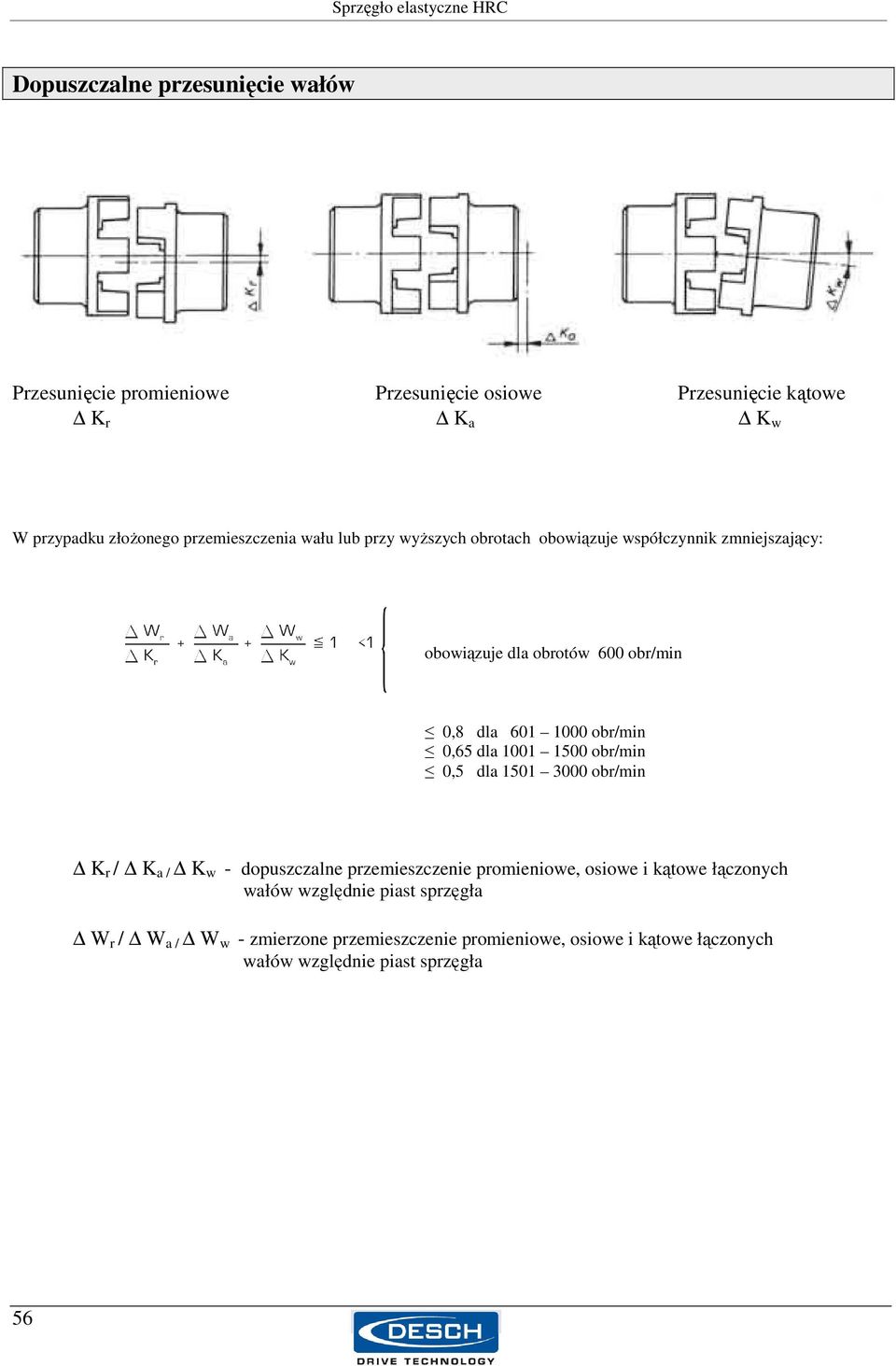

6 przęgło elastyczne HRC Dopuszczalne przesunięcie wałów Przesunięcie promieniowe Przesunięcie osiowe Przesunięcie kątowe K r K a K w W przypadku złoŝonego przemieszczenia wału lub przy wyŝszych obrotach obowiązuje współczynnik zmniejszający: obowiązuje dla obrotów 600 obr/min 0,8 dla obr/min 0,65 dla obr/min 0,5 dla obr/min K r / K a / K w dopuszczalne przemieszczenie promieniowe, osiowe i kątowe łączonych wałów względnie piast sprzęgła W r / W a / W w zmierzone przemieszczenie promieniowe, osiowe i kątowe łączonych wałów względnie piast sprzęgła 56

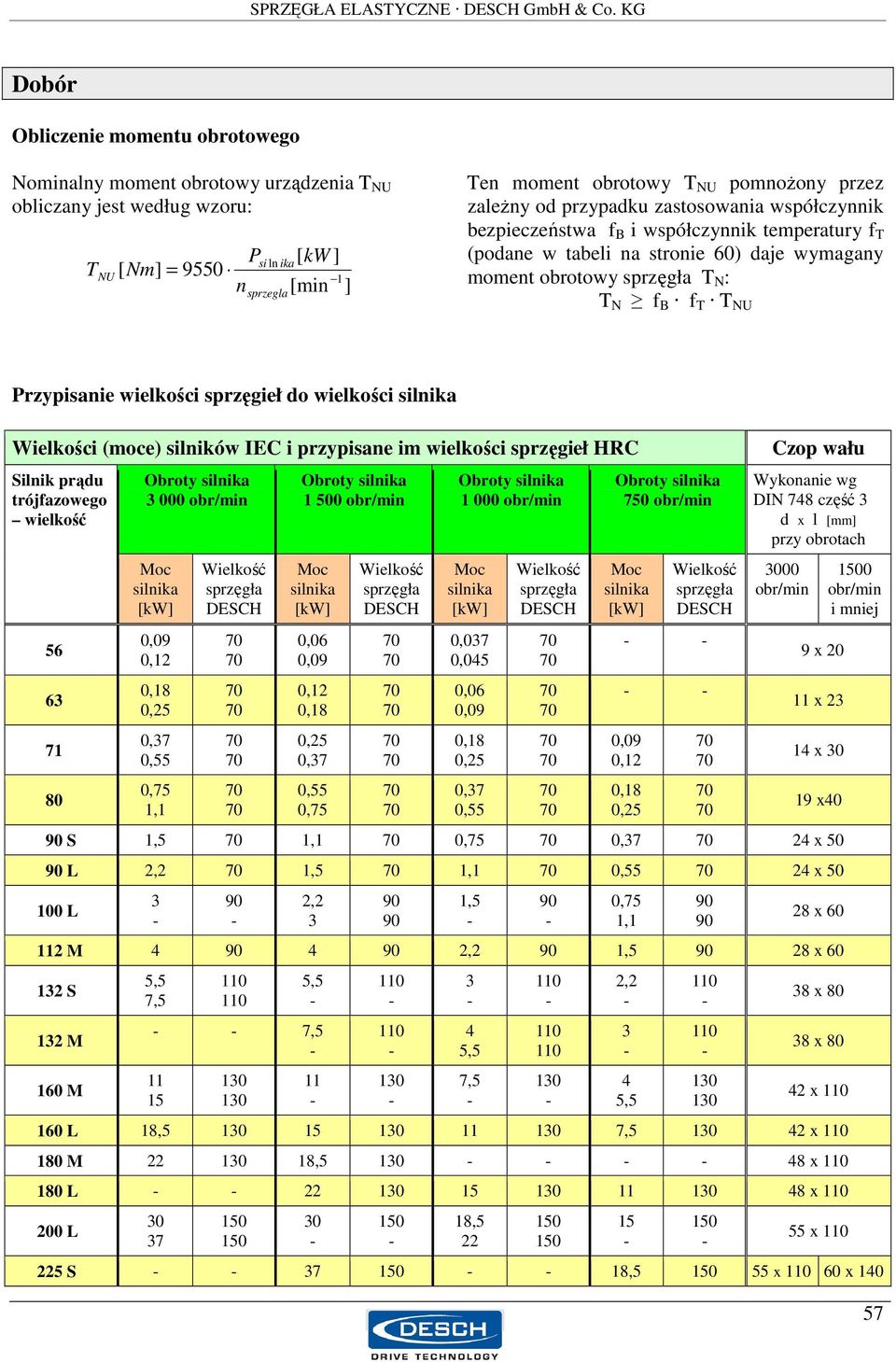

7 PRZĘŁA ELATYCZNE DECH mbh & Co. K Dobór Obliczenie momentu obrotowego Nominalny moment obrotowy urządzenia T NU obliczany jest według wzoru: T NU [ Psi ln ika[ kw ] Nm] = 9550 n [min 1 ] sprzegla Ten moment obrotowy T NU pomnoŝony przez zaleŝny od przypadku zastosowania współczynnik bezpieczeństwa f B i współczynnik temperatury f T (podane w tabeli na stronie 60) daje wymagany moment obrotowy sprzęgła T N : T N f B f T T NU Przypisanie wielkości sprzęgieł do wielkości silnika Wielkości (moce) silników IEC i przypisane im wielkości sprzęgieł HRC ilnik prądu trójfazowego wielkość Obroty silnika obr/min oc silnika [kw] 0,09 0,12 0,18 0,25 0,37 0,55 0,75 1,1 sprzęgła DECH Obroty silnika obr/min oc silnika [kw] 0,06 0,09 0,12 0,18 0,25 0,37 0,55 0,75 sprzęgła DECH Obroty silnika obr/min oc silnika [kw] 0,037 0,045 0,06 0,09 0,18 0,25 0,37 0,55 sprzęgła DECH Obroty silnika 750 obr/min oc silnika [kw] sprzęgła DECH 0,09 0,12 0,18 0,25 Czop wału Wykonanie wg DIN 748 część 3 d x l [mm] przy obrotach 3000 obr/min 9 x x x x40 1,5 1,1 0,75 0,37 24 x 50 L 2,2 1,5 1,1 0,55 24 x L 3 2,2 3 1,5 0,75 1,1 28 x ,2 1,5 28 x ,5 7,5 5,5 7, ,5 7,5 2, ,5 38 x x x 160 L 18, ,5 42 x ,5 48 x 180 L x 200 L , x 0 obr/min i mniej ,5 55 x 60 x

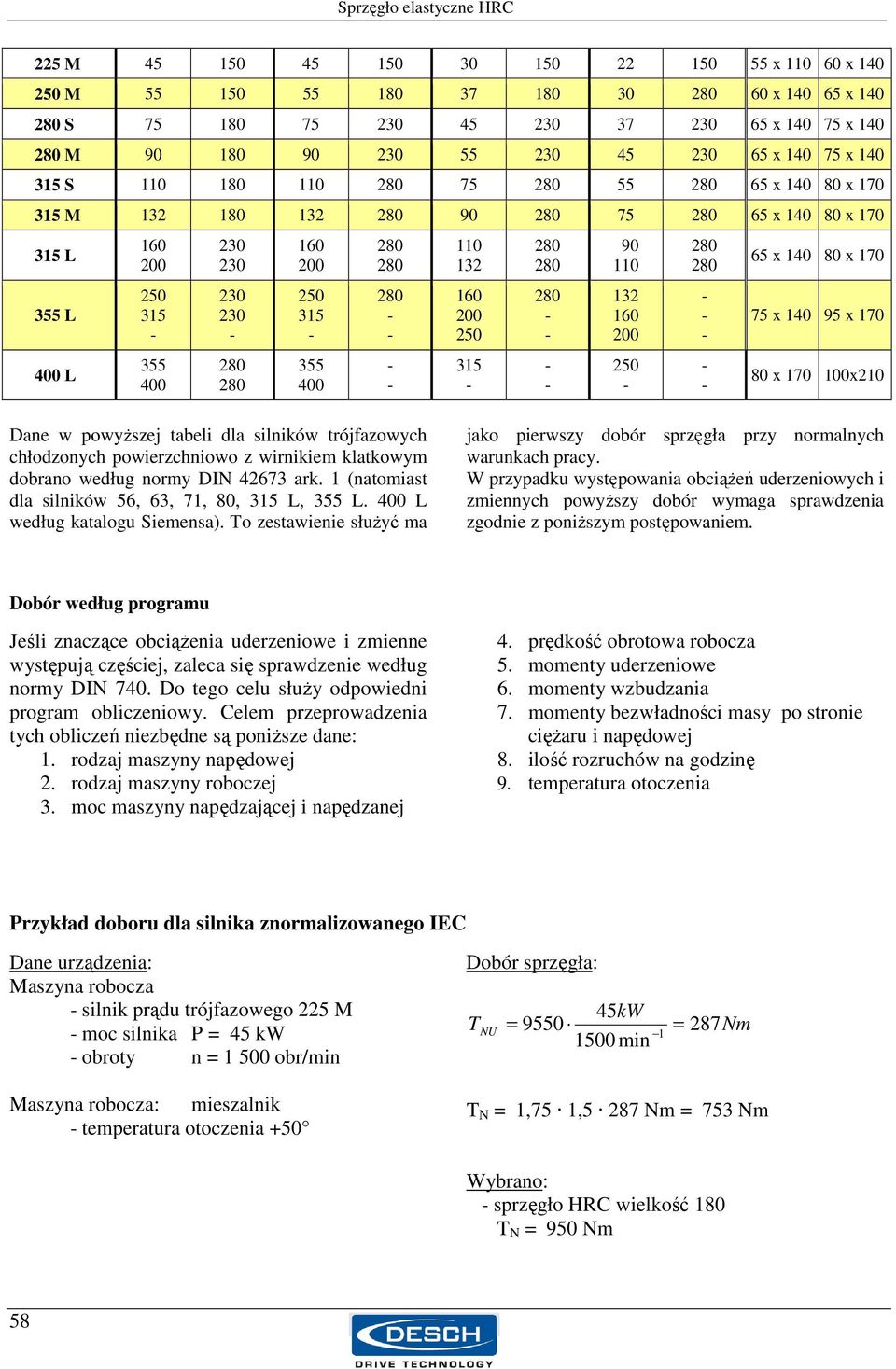

8 przęgło elastyczne HRC x 60 x x x x x x x x x x x L 355 L 400 L x x 1 75 x x 1 80 x 1 100x210 Dane w powyŝszej tabeli dla silników trójfazowych chłodzonych powierzchniowo z wirnikiem klatkowym dobrano według normy DIN ark. 1 (natomiast dla silników 56, 63, 71, 80, 315 L, 355 L. 400 L według katalogu iemensa). To zestawienie słuŝyć ma jako pierwszy dobór sprzęgła przy normalnych warunkach pracy. W przypadku występowania obciąŝeń uderzeniowych i zmiennych powyŝszy dobór wymaga sprawdzenia zgodnie z poniŝszym postępowaniem. Dobór według programu Jeśli znaczące obciąŝenia uderzeniowe i zmienne występują częściej, zaleca się sprawdzenie według normy DIN 740. Do tego celu słuŝy odpowiedni program obliczeniowy. Celem przeprowadzenia tych obliczeń niezbędne są poniŝsze dane: 1. rodzaj maszyny napędowej 2. rodzaj maszyny roboczej 3. moc maszyny napędzającej i napędzanej 4. prędkość obrotowa robocza 5. momenty uderzeniowe 6. momenty wzbudzania 7. momenty bezwładności masy po stronie cięŝaru i napędowej 8. ilość rozruchów na godzinę 9. temperatura otoczenia Przykład doboru dla silnika znormalizowanego IEC Dane urządzenia: aszyna robocza silnik prądu trójfazowego 225 moc silnika P = 45 kw obroty n = obr/min aszyna robocza: mieszalnik temperatura otoczenia +50 Dobór sprzęgła: kw T = 45 NU Nm 1 0 min = T N = 1,75 1,5 287 Nm = 753 Nm Wybrano: sprzęgło HRC wielkość 180 T N = 950 Nm 58

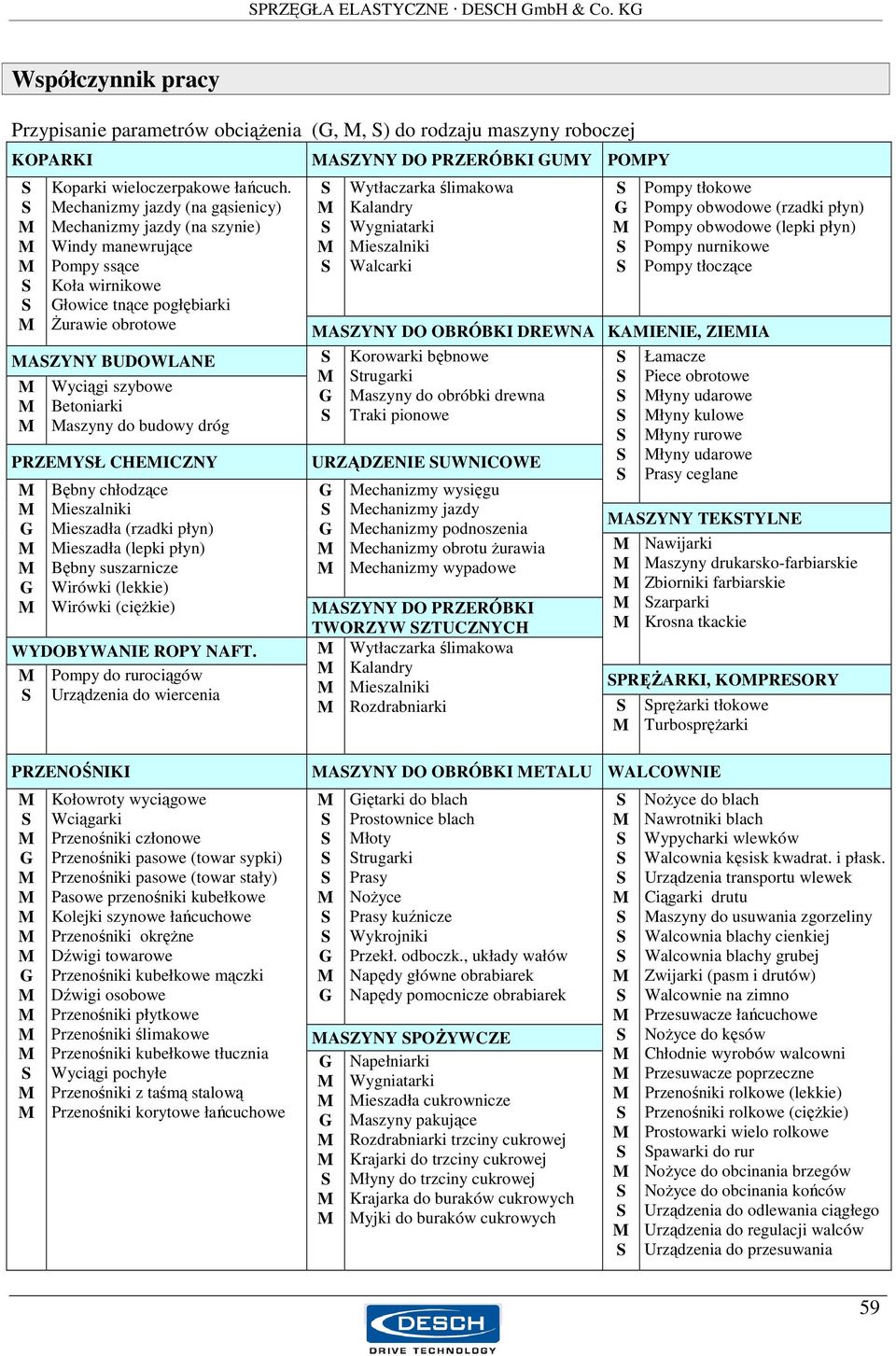

9 PRZĘŁA ELATYCZNE DECH mbh & Co. K Współczynnik pracy Przypisanie parametrów obciąŝenia (,, ) do rodzaju maszyny roboczej KOPARKI Koparki wieloczerpakowe łańcuch. echanizmy jazdy (na gąsienicy) echanizmy jazdy (na szynie) Windy manewrujące Pompy ssące Koła wirnikowe łowice tnące pogłębiarki śurawie obrotowe AZYNY BUDOWLANE Wyciągi szybowe Betoniarki aszyny do budowy dróg PRZEYŁ CHEICZNY Bębny chłodzące ieszalniki ieszadła (rzadki płyn) ieszadła (lepki płyn) Bębny suszarnicze Wirówki (lekkie) Wirówki (cięŝkie) WYDOBYWANIE ROPY NAFT. Pompy do rurociągów Urządzenia do wiercenia AZYNY DO PRZERÓBKI UY POPY Wytłaczarka ślimakowa Kalandry Wygniatarki ieszalniki Walcarki Pompy tłokowe Pompy obwodowe (rzadki płyn) Pompy obwodowe (lepki płyn) Pompy nurnikowe Pompy tłoczące AZYNY DO OBRÓBKI DREWNA KAIENIE, ZIEIA Korowarki bębnowe trugarki aszyny do obróbki drewna Traki pionowe URZĄDZENIE UWNICOWE echanizmy wysięgu echanizmy jazdy echanizmy podnoszenia echanizmy obrotu Ŝurawia echanizmy wypadowe AZYNY DO PRZERÓBKI TWORZYW ZTUCZNYCH Wytłaczarka ślimakowa Kalandry ieszalniki Rozdrabniarki Łamacze Piece obrotowe łyny udarowe łyny kulowe łyny rurowe łyny udarowe Prasy ceglane AZYNY TEKTYLNE Nawijarki aszyny drukarskofarbiarskie Zbiorniki farbiarskie zarparki Krosna tkackie PRĘśARKI, KOPREORY pręŝarki tłokowe TurbospręŜarki PRZENOŚNIKI Kołowroty wyciągowe Wciągarki Przenośniki członowe Przenośniki pasowe (towar sypki) Przenośniki pasowe (towar stały) Pasowe przenośniki kubełkowe Kolejki szynowe łańcuchowe Przenośniki okręŝne Dźwigi towarowe Przenośniki kubełkowe mączki Dźwigi osobowe Przenośniki płytkowe Przenośniki ślimakowe Przenośniki kubełkowe tłucznia Wyciągi pochyłe Przenośniki z taśmą stalową Przenośniki korytowe łańcuchowe AZYNY DO OBRÓBKI ETALU WALCOWNIE iętarki do blach Prostownice blach łoty trugarki Prasy NoŜyce Prasy kuźnicze Wykrojniki Przekł. odboczk., układy wałów Napędy główne obrabiarek Napędy pomocnicze obrabiarek AZYNY POśYWCZE Napełniarki Wygniatarki ieszadła cukrownicze aszyny pakujące Rozdrabniarki trzciny cukrowej Krajarki do trzciny cukrowej łyny do trzciny cukrowej Krajarka do buraków cukrowych yjki do buraków cukrowych NoŜyce do blach Nawrotniki blach Wypycharki wlewków Walcownia kęsisk kwadrat. i płask. Urządzenia transportu wlewek Ciągarki drutu aszyny do usuwania zgorzeliny Walcownia blachy cienkiej Walcownia blachy grubej Zwijarki (pasm i drutów) Walcownie na zimno Przesuwacze łańcuchowe NoŜyce do kęsów Chłodnie wyrobów walcowni Przesuwacze poprzeczne Przenośniki rolkowe (lekkie) Przenośniki rolkowe (cięŝkie) Prostowarki wielo rolkowe pawarki do rur NoŜyce do obcinania brzegów NoŜyce do obcinania końców Urządzenia do odlewania ciągłego Urządzenia do regulacji walców Urządzenia do przesuwania 59

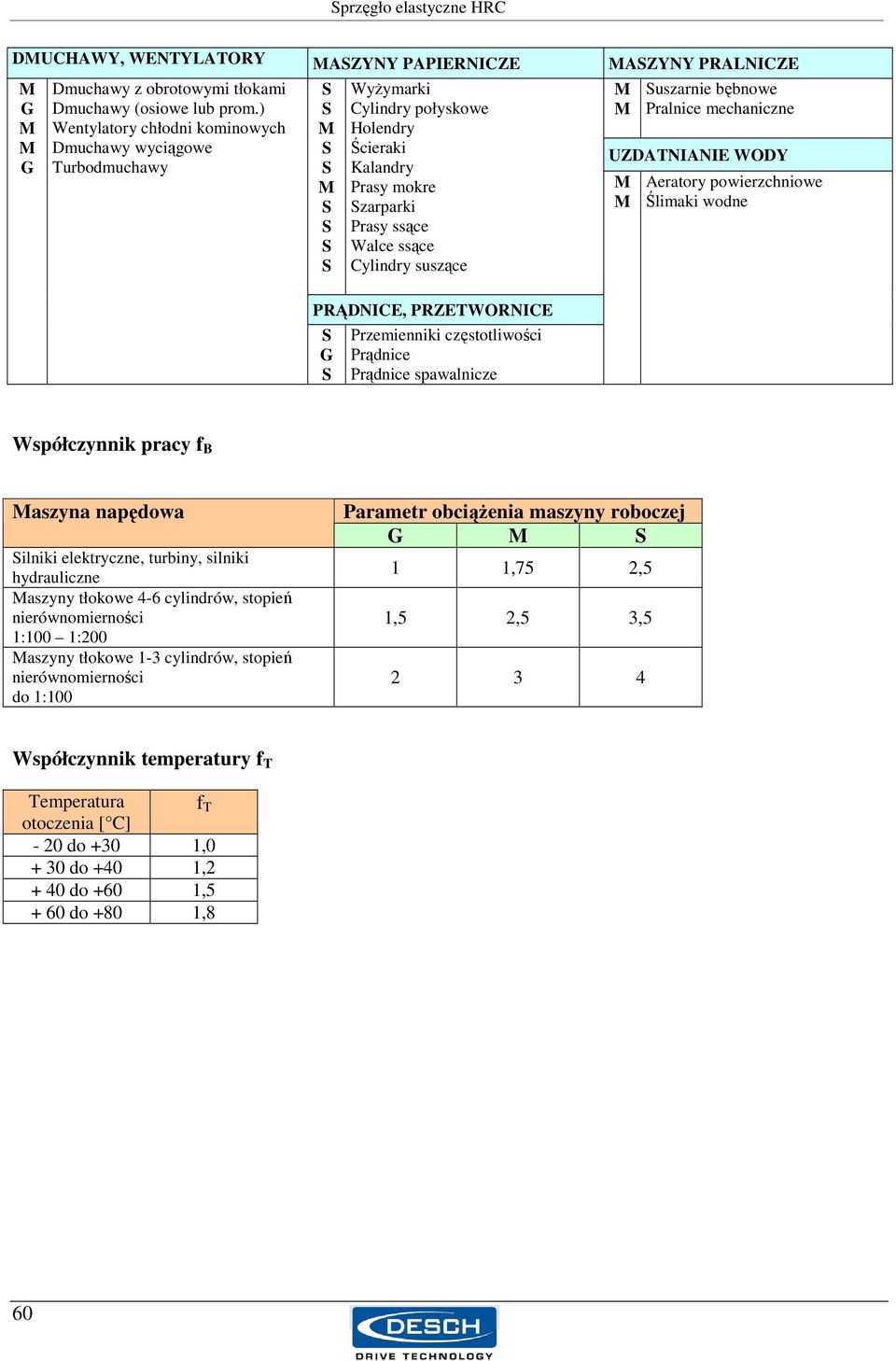

10 przęgło elastyczne HRC DUCHAWY, WENTYLATORY AZYNY PAPIERNICZE AZYNY PRALNICZE Dmuchawy z obrotowymi tłokami Dmuchawy (osiowe lub prom.) Wentylatory chłodni kominowych Dmuchawy wyciągowe Turbodmuchawy WyŜymarki Cylindry połyskowe Holendry Ścieraki Kalandry Prasy mokre zarparki Prasy ssące Walce ssące Cylindry suszące PRĄDNICE, PRZETWORNICE Przemienniki częstotliwości Prądnice Prądnice spawalnicze uszarnie bębnowe Pralnice mechaniczne UZDATNIANIE WODY Aeratory powierzchniowe Ślimaki wodne Współczynnik pracy f B aszyna napędowa ilniki elektryczne, turbiny, silniki hydrauliczne aszyny tłokowe 46 cylindrów, stopień nierównomierności 1:100 1:200 aszyny tłokowe 13 cylindrów, stopień nierównomierności do 1:100 Parametr obciąŝenia maszyny roboczej 1 1,75 2,5 1,5 2,5 3, Współczynnik temperatury f T f T Temperatura otoczenia [ C] 20 do +30 1, do +40 1, do +60 1, do +80 1,8 60
