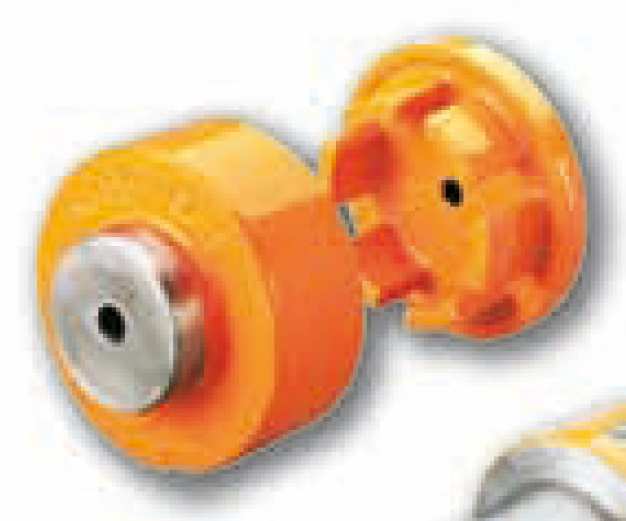

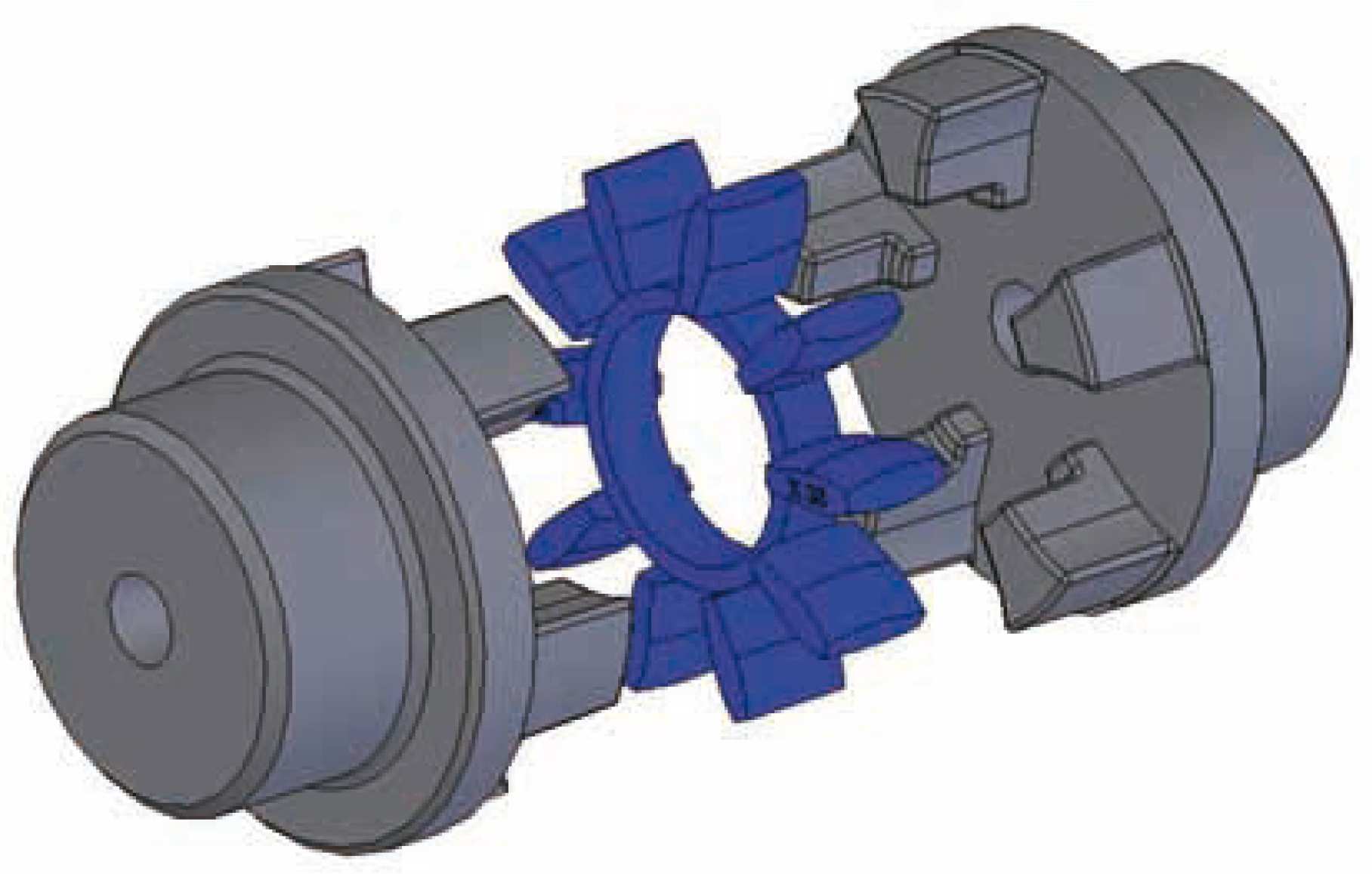

2 przęgło elastyczne HADEFLEX ELATYCZNE PRZĘŁO HADEFLEX Rodzaje wykonań: standardowe 2częściowe z pakietami FW standardowe 3częściowe z pakietami FNW standardowe (bez tulei Taper) z wkładką XW wykonanie z tuleją Taper i z wkładką TX. Elastyczne sprzęgła HADEFLEX Ogólnie Elastyczne sprzęgła Hadeflex firmy DECH są to sprzęgła kłowe z elastyczną wkładką wewnątrz słuŝące do połączenia dwóch wałów. Elastyczne elementy (wkładki) charakteryzują się odpornością na ścieranie, olej, ozon i starzenie. ogą pracować w zakresie temperatur 20 C do +80 C. Dzięki elastyczności wkładki sprzęgło tłumi uderzenia, drgania obrotowe oraz odgłosy pracy. Elastyczna wkładka dobrana jest w ten sposób, aby wyrównywać przemieszczenia osiowe, promieniowe i kątowe pomiędzy połączonymi piastami sprzęgła. przęgło montowane jest przez nałoŝenie na czopy wałów i nie stawia ono wysokich wymagań dotyczących dokładności ustawienia. Jakość wywaŝenia odpowiada normie DIN IO 1940 w klasie jakości 16. przęgła Hadeflex firmy DECH znajdują szerokie zastosowanie w budowie maszyn, wszędzie tam, gdzie wymagane jest niezawodne połączenie dwóch wałów pomiędzy silnikiem a maszyną roboczą. Rodzaj XW przęgła Habix wykonane są z Ŝeliwa i zapewniają do u złamania kłów przenoszących napęd najwyŝsze bezpieczeństwo eksploatacji. Wkładki elastyczne wykonana mogą być z tworzywa sztucznego o twardości 92 hore A (kolor miodowy) lub 98 hore (niebieski). Dzięki stałemu zamocowaniu wkładki dozwolone jest odkształcanie się jej w kierunku osiowym, co przy zmieniającym się momencie obrotowym nie wywołuje oddziaływania szkodliwych sił osiowych na łoŝyska maszyny. Rodzaj TX z tuleją stoŝkoworozpręŝną Taper przęgło typu TX łączy w sobie zalety sprzęgła elastycznego z zaletami systemu tulei rozpręŝnozaciskowych typu TAPER, umoŝliwiających szybkie, proste i elastyczne połączenie dwóch wałów z jednoczesnym wyrównaniem błędów niewspółosiowości łączonych wałów. Rodzaj wykonania TX z tuleją Taper ma tą zaletę, Ŝe przy duŝych tolerancjach wału zapewnione jest bezluzowe i jednocześnie osiowe mocowanie na wale. oŝliwa jest równieŝ regulacja sprzęgła w kierunku osiowym. Wymiana wkładki elastycznej moŝliwa jest poprzez łatwe odsunięcie jednej części sprzęgła bez konieczności demontaŝu przyłączonej maszyny (wykonanie TX4, nie ma w tym katalogu). Rodzaj F przęgło Hadeflex w wykonaniu F produkowane jest w wersji dwu i trzyczęściowej. przęgło dwuczęściowe (typoszereg FW) umoŝliwia montaŝ pakietów po osiowym odsunięciu maszyny napędzającej lub napędzanej. Trzyczęściowe wykonanie (typoszereg FNW) umoŝliwia montaŝ pakietów bez konieczności osiowego przesuwania maszyny napędzającej lub napędzanej.

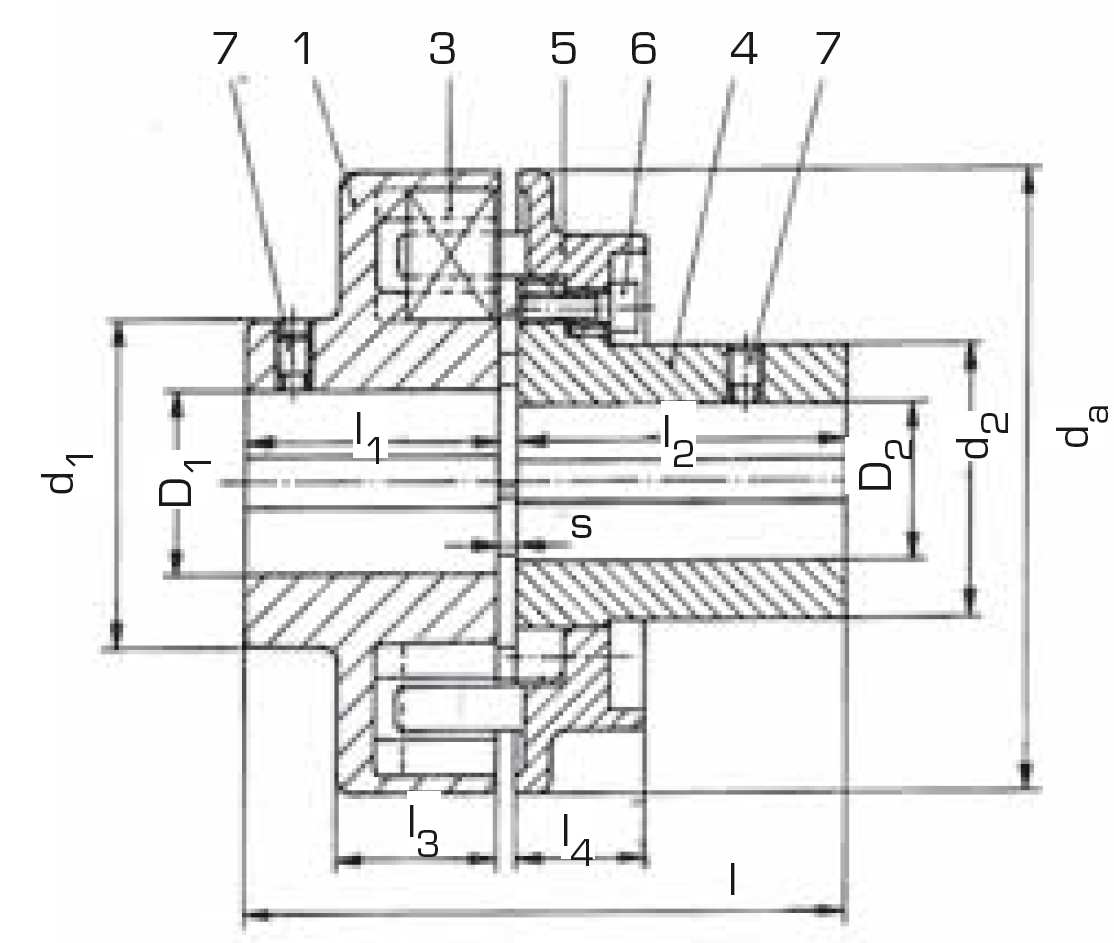

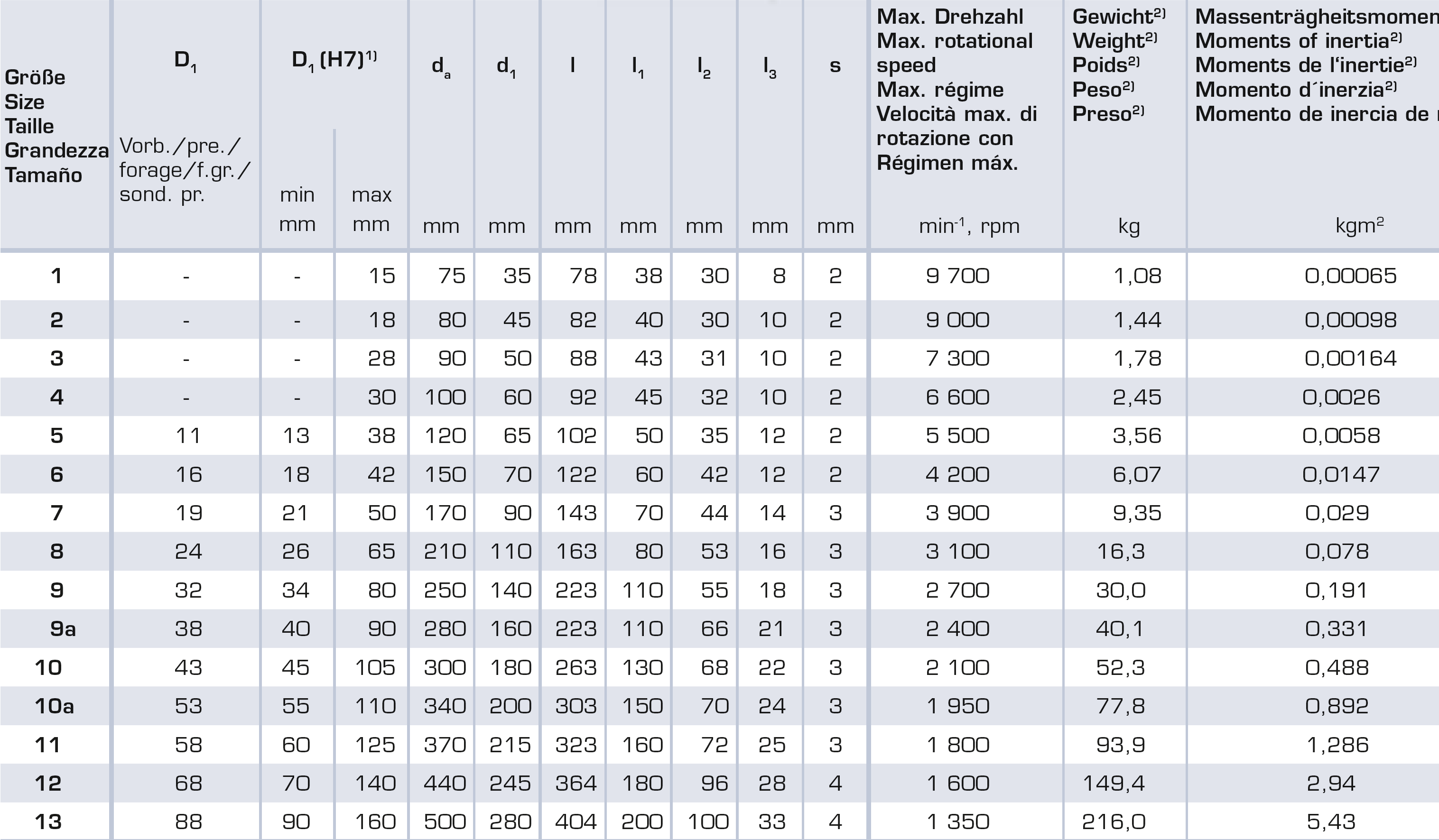

3 PRZĘŁA ELATYCZNE DECH mbh & Co. K Wykonanie XW1 Wykonanie z otworem wstępnym, bez tulei stoŝkowo rozpręŝnej Taper, z wkładką elastyczną otwór wst. Obroty maksymalne CięŜar 2) oment bezwładności masy 2) 1) otwory w tolerancji H7 i z rowkiem wpustowym J9 według normy DIN 6885 / 1, śrubka po przeciwnej stronie rowka; 2 ) dane dotyczące cięŝarów i ów bezwładności masy podano dla sprzęgieł z maksymalnym otworem ; materiał piast sprzęgła ENJL250 (Ŝeliwo 25) według normy DIN EN 1561 względnie aluminium (oznaczono *) 39

4 przęgło elastyczne HADEFLEX Dane techniczne sprzęgieł XW1 oment obrotowy 1) ztywność dynamiczna skrętna C dyn [Nm/ rad] wkładka 92 kolor miodowy znamionowy T KN wkładka 98 kolor niebieski znamionowy T KN maksymalny mom. znam. T KN maks zmienny 2) T KW 40 aks. przesunięcie wałów 3) promieniowe K r [mm] osiowe K a [mm] kątowe K w [ ] 0,3 1,2 0,7 0,3 1,2 0,7 32 0,3 1,2 0,7 0,4 1,5 0,7 42 0,4 1,5 0,7 48 0,4 1,5 0,7 55 0,5 1,8 0,7 60 0,5 1,8 0,7 65 0,5 1,8 0,7 75 0,6 2,1 0,7 85 0,7 2,1 0,7 0,8 2,4 0, ,9 2,4 0, ,0 3,0 0, ,1 3,0 0, ,2 3,0 0,7 1) obrotowy podano dla osadzenia sprzęgła z wpustem 2) dopuszczalne zmienne y obrotowe do f = 10 Hz 3) podane wartości obowiązują dla prędkości n = 600 obr/min i mogą występować tylko pojedynczo. W przypadku złoŝonego przemieszczenia wału lub przy wyŝszych obrotach dokonać naleŝy redukcji (patrz strona 46) 4) dane dotyczące cięŝarów i masowych ów bezwładności podano dla sprzęgieł z maksymalnym otworem; materiał piast sprzęgła ENJL250 (Ŝeliwo 25) według normy DIN EN 1561

5 PRZĘŁA ELATYCZNE DECH mbh & Co. K Wykonanie TX 03 Wykonanie z tuleją stoŝkoworozpręŝną Taper, z wkładką elastyczną Nr tulei D 1 d aks. przesunięcie wału 3) a l l 1 s Obroty CięŜar 4) oment maks bezwł. promieniowe osiowe kątowe min maks masy 4) K r K a K w [mm] [mm] [min 1 ] [kg] [kgm 2 ] [mm] [mm] [ ] ,26 0,0004 0,3 0,5 0, ,92 0,002 0,4 1,0 0, ,5 0,0158 0,5 1,0 0, ,9 0,0437 0,6 1,0 0, ,0 0,144 0,7 1,0 0, ,1 0,45 0,9 1,0 0,7 oment obrotowy 1) ztywność dynamiczna spręŝyny C dyn [Nm/ rad] wkładka 92 kolor czarny znamionowy T N wkładka 98 kolor czerwony znamionowy T N maksymalny znamion. T N maks obrotowy zmienny 2) T Z 41

6 przęgło elastyczne HADEFLEX Tuleje stoŝkoworozpręŝne Taper z rowkiem wg DIN 6885/1 dostępne otwory Pole tolerancji J9 dla rowka wpustowego Numer tulei TAPER Średnica otworów dostępnych tulei stoŝkoworozpręŝnych typu Taper * * * oznaczone gwiazdką otwory wykonano z rowkiem płytkim według normy DIN 6885 / 3 42

7 PRZĘŁA ELATYCZNE DECH mbh & Co. K Wykonanie FW Wykonanie dwuczęściowe z otworem wstępnym, z pakietami, bez tulei stoŝkoworozpręŝnej Taper D 1 Obroty maksymalne CięŜar 2) oment bezwładności masy 2) otwór wstępny [obr/min] [kg] [kgm 2 ] 1) otwory w tolerancji H7 i z rowkiem wpustowym J9 według normy DIN 6885 / 1 ; wykonanie ze śrubką ustalającą na rowku 2 ) dane dotyczące cięŝarów i masowych ów bezwładności podano dla sprzęgieł z maksymalnym otworem ; materiał piast sprzęgła ENJL250 (Ŝeliwo 25) według normy DIN EN

8 przęgło elastyczne HADEFLEX Wykonanie FNW Wykonanie trzyczęściowe z otworem wstępnym, z pakietami, bez tulei stoŝkowo rozpręŝnej Taper Obroty maksymalne CięŜar 2) oment bezwładności masy 2) [obr/min] [kg] [kgm 2 ] 1) otwory w tolerancji H7 i z rowkiem wpustowym J9 według normy DIN 6885 / 1 ; wykonanie ze śrubką ustalającą na rowku 2 ) dane dotyczące cięŝarów i masowych ów bezwładności podano dla sprzęgieł z maksymalnym otworem ; materiał piast sprzęgła ENJL250 (Ŝeliwo 25) według normy DIN EN

9 PRZĘŁA ELATYCZNE DECH mbh & Co. K Dane techniczne sprzęgieł typu FW i FNW oment obrotowy Perbunan twardość wkładki 80 hore 1) ztywność dynamiczna skrętna C dyn [Nm/ rad] aksymalne przesunięcie wałów 3) znamionowy T N maksymalny znamionowy T N maks zmienny 2) T Z promieniowe K r osiowe K a kątowe K w [mm] [mm] [mm] 1) obrotowy podano dla osadzenia sprzęgła z wpustem 2) dopuszczalne zmienne y obrotowe do f = 10 Hz 3) podane wartości obowiązują dla prędkości n = 600 obr/min i mogą występować tylko pojedynczo. W przypadku złoŝonego przemieszczenia wału lub przy wyŝszych obrotach dokonać naleŝy redukcji (patrz strona 46) 45

10 przęgło elastyczne HADEFLEX Dopuszczalne przesunięcie wałów Przesunięcie promieniowe Przesunięcie osiowe Przesunięcie kątowe K r K a K w W przypadku złoŝonego przemieszczenia wału lub przy wyŝszych obrotach obowiązuje współczynnik zmniejszający: obowiązuje dla obrotów 600 obr/min 0,8 dla obr/min 0,65 dla obr/min 0,5 dla obr/min K r / K a / K w dopuszczalne przemieszczenie promieniowe, osiowe i kątowe łączonych wałów względnie piast sprzęgła W r / W a / W w zmierzone przemieszczenie promieniowe, osiowe i kątowe łączonych wałów względnie piast sprzęgła 46

11 PRZĘŁA ELATYCZNE DECH mbh & Co. K Dobór Obliczenie u obrotowego Nominalny obrotowy urządzenia T NU obliczany jest według wzoru: T NU [ Psi ln ika[ kw ] Nm] = 9550 n [min 1 ] sprzegla Ten obrotowy T NU pomnoŝony przez zaleŝny od przypadku zastosowania współczynnik bezpieczeństwa f B i współczynnik temperatury f T (podane w tabeli na stronie 50) daje wymagany obrotowy sprzęgła T N : T N f B f T T NU Przypisanie wielkości sprzęgieł do wielkości silnika Wielkości (moce) silników IEC i przypisane im wielkości sprzęgieł Hadeflex ilnik prądu trójfazowego wielkość Obroty silnika obr/min oc silnika [kw] 0,09 0,12 0,18 0,25 0,37 0,55 0,75 1,1 sprzęgła DECH Obroty silnika obr/min oc silnika [kw] 0,06 0,09 0,12 0,18 0,25 0,37 0,55 0,75 sprzęgła DECH Obroty silnika obr/min oc silnika [kw] 0,037 0,045 0,06 0,09 0,18 0,25 0,37 0,55 sprzęgła DECH Obroty silnika 750 obr/min oc silnika [kw] sprzęgła DECH 0,09 0,12 0,18 0,25 Czop wału Wykonanie wg DIN 748 część 3 d x l [mm] przy obrotach 3000 obr/min 9 x x x x ,5 1,1 0,75 0,37 x L 2,2 1,5 1,1 0,55 x 50 L , ,5 28 0,75 1, x ,2 28 1, x ,5 7,5 5,5 7, ,5 7,5 42 2, , x 80 x x L 18, , x , x L x L , x obr/min i mniej , x x x x

12 przęgło elastyczne HADEFLEX x x x x x x x x x x L 355 L 400 L x x x x x 170 x210 Dane w powyŝszej tabeli dla silników trójfazowych chłodzonych powierzchniowo z wirnikiem klatkowym dobrano według normy DIN ark. 1 (natomiast dla silników 56, 63, 71, 80, 315 L, 355 L. 400 L według katalogu iemensa). To zestawienie słuŝyć ma jako pierwszy dobór sprzęgła przy normalnych warunkach pracy. W przypadku występowania obciąŝeń uderzeniowych i zmiennych powyŝszy dobór wymaga sprawdzenia zgodnie z poniŝszym postępowaniem. Dobór według programu Jeśli znaczące obciąŝenia uderzeniowe i zmienne występują częściej, zaleca się sprawdzenie według normy DIN 740. Do tego celu słuŝy odpowiedni program obliczeniowy. Celem przeprowadzenia tych obliczeń niezbędne są poniŝsze dane: 1. rodzaj maszyny napędowej 2. rodzaj maszyny roboczej 3. moc maszyny napędzającej i napędzanej 4. prędkość obrotowa robocza 5. y uderzeniowe 6. y wzbudzania 7. y bezwładności masy po stronie obciąŝenia i napędowej 8. ilość rozruchów na godzinę 9. temperatura otoczenia Przykład doboru dla silnika znormalizowanego IEC Dane urządzenia: aszyna robocza silnik prądu trójfazowego 315 L moc silnika P = 110 kw obroty n = obr/min aszyna robocza: mieszalnik temperatura otoczenia +35 Dobór sprzęgła: kw T = 110 AN Nm 1 0in = T KN = 1,75 1, Nm = 2207 Nm Wybrano: sprzęgło XW1 wielkość wkładkę elastyczną 92 hore A T KN = Nm sprzęgło TX 03 wielkość 90 wkładkę elastyczną 92 hore A T KN = Nm sprzęgło FW wielkość 11 T KN = Nm sprzęgło FNW wielkość 11 T KN = Nm 48

13 PRZĘŁA ELATYCZNE DECH mbh & Co. K Współczynnik pracy Przypisanie parametrów obciąŝenia (,, ) do rodzaju maszyny roboczej KOPARKI Koparki wieloczerpakowe łańcuch. echanizmy jazdy (na gąsienicy) echanizmy jazdy (na szynie) Windy manewrujące Pompy ssące Koła wirnikowe łowice tnące pogłębiarki śurawie obrotowe AZYNY BUDOWLANE Wyciągi szybowe Betoniarki aszyny do budowy dróg PRZEYŁ CHEICZNY Bębny chłodzące ieszalniki ieszadła (rzadki płyn) ieszadła (lepki płyn) Bębny suszarnicze Wirówki (lekkie) Wirówki (cięŝkie) WYDOBYWANIE ROPY NAFT. Pompy do rurociągów Urządzenia do wiercenia AZYNY DO PRZERÓBKI UY POPY Wytłaczarka ślimakowa Kalandry Wygniatarki ieszalniki Walcarki Pompy tłokowe Pompy obwodowe (rzadki płyn) Pompy obwodowe (lepki płyn) Pompy nurnikowe Pompy tłoczące AZYNY DO OBRÓBKI DREWNA KAIENIE, ZIEIA Korowarki bębnowe trugarki aszyny do obróbki drewna Traki pionowe URZĄDZENIE UWNICOWE echanizmy wysięgu echanizmy jazdy echanizmy podnoszenia echanizmy obrotu Ŝurawia echanizmy wypadowe AZYNY DO PRZERÓBKI TWORZYW ZTUCZNYCH Wytłaczarka ślimakowa Kalandry ieszalniki Rozdrabniarki Łamacze Piece obrotowe łyny udarowe łyny kulowe łyny rurowe łyny udarowe Prasy ceglane AZYNY TEKTYLNE Nawijarki aszyny drukarskofarbiarskie Zbiorniki farbiarskie zarparki Krosna tkackie PRĘśARKI, KOPREORY pręŝarki tłokowe TurbospręŜarki PRZENOŚNIKI Kołowroty wyciągowe Wciągarki Przenośniki członowe Przenośniki pasowe (towar sypki) Przenośniki pasowe (towar stały) Pasowe przenośniki kubełkowe Kolejki szynowe łańcuchowe Przenośniki okręŝne Dźwigi towarowe Przenośniki kubełkowe mączki Dźwigi osobowe Przenośniki płytkowe Przenośniki ślimakowe Przenośniki kubełkowe tłucznia Wyciągi pochyłe Przenośniki z taśmą stalową Przenośniki korytowe łańcuchowe AZYNY DO OBRÓBKI ETALU WALCOWNIE iętarki do blach Prostownice blach łoty trugarki Prasy NoŜyce Prasy kuźnicze Wykrojniki Przekł. odboczk., układy wałów Napędy główne obrabiarek Napędy pomocnicze obrabiarek AZYNY POśYWCZE Napełniarki Wygniatarki ieszadła cukrownicze aszyny pakujące Rozdrabniarki trzciny cukrowej Krajarki do trzciny cukrowej łyny do trzciny cukrowej Krajarka do buraków cukrowych yjki do buraków cukrowych NoŜyce do blach Nawrotniki blach Wypycharki wlewków Walcownia kęsisk kwadrat. i płask. Urządzenia transportu wlewek Ciągarki drutu aszyny do usuwania zgorzeliny Walcownia blachy cienkiej Walcownia blachy grubej Zwijarki (pasm i drutów) Walcownie na zimno Przesuwacze łańcuchowe NoŜyce do kęsów Chłodnie wyrobów walcowni Przesuwacze poprzeczne Przenośniki rolkowe (lekkie) Przenośniki rolkowe (cięŝkie) Prostowarki wielo rolkowe pawarki do rur NoŜyce do obcinania brzegów NoŜyce do obcinania końców Urządzenia do odlewania ciągłego Urządzenia do regulacji walców Urządzenia do przesuwania DUCHAWY, WENTYLATORY AZYNY PAPIERNICZE AZYNY PRALNICZE 49
