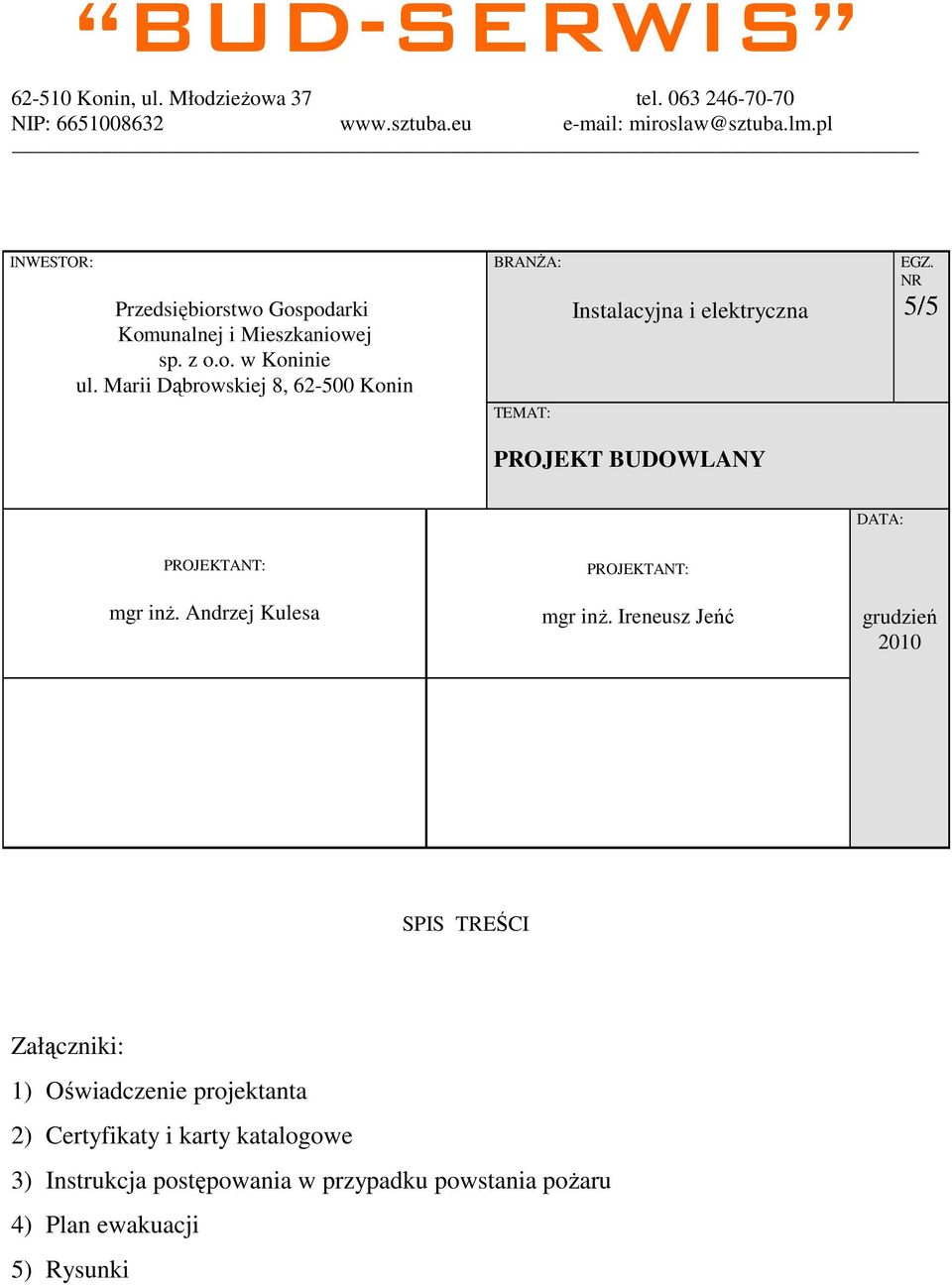

1 BUD-SERWIS Konin, ul. MłodzieŜowa 37 tel NIP: INWESTOR: Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej sp. z o.o. w Koninie ul. Marii Dąbrowskiej 8, Konin BRANśA: TEMAT: Instalacyjna i elektryczna EGZ. NR 5/5 PROJEKT BUDOWLANY DATA: PROJEKTANT: mgr inŝ. Andrzej Kulesa PROJEKTANT: mgr inŝ. Ireneusz Jeńć grudzień 2010 SPIS TREŚCI Załączniki: 1) Oświadczenie projektanta 2) Certyfikaty i karty katalogowe 3) Instrukcja postępowania w przypadku powstania poŝaru 4) Plan ewakuacji 5) Rysunki

2 2

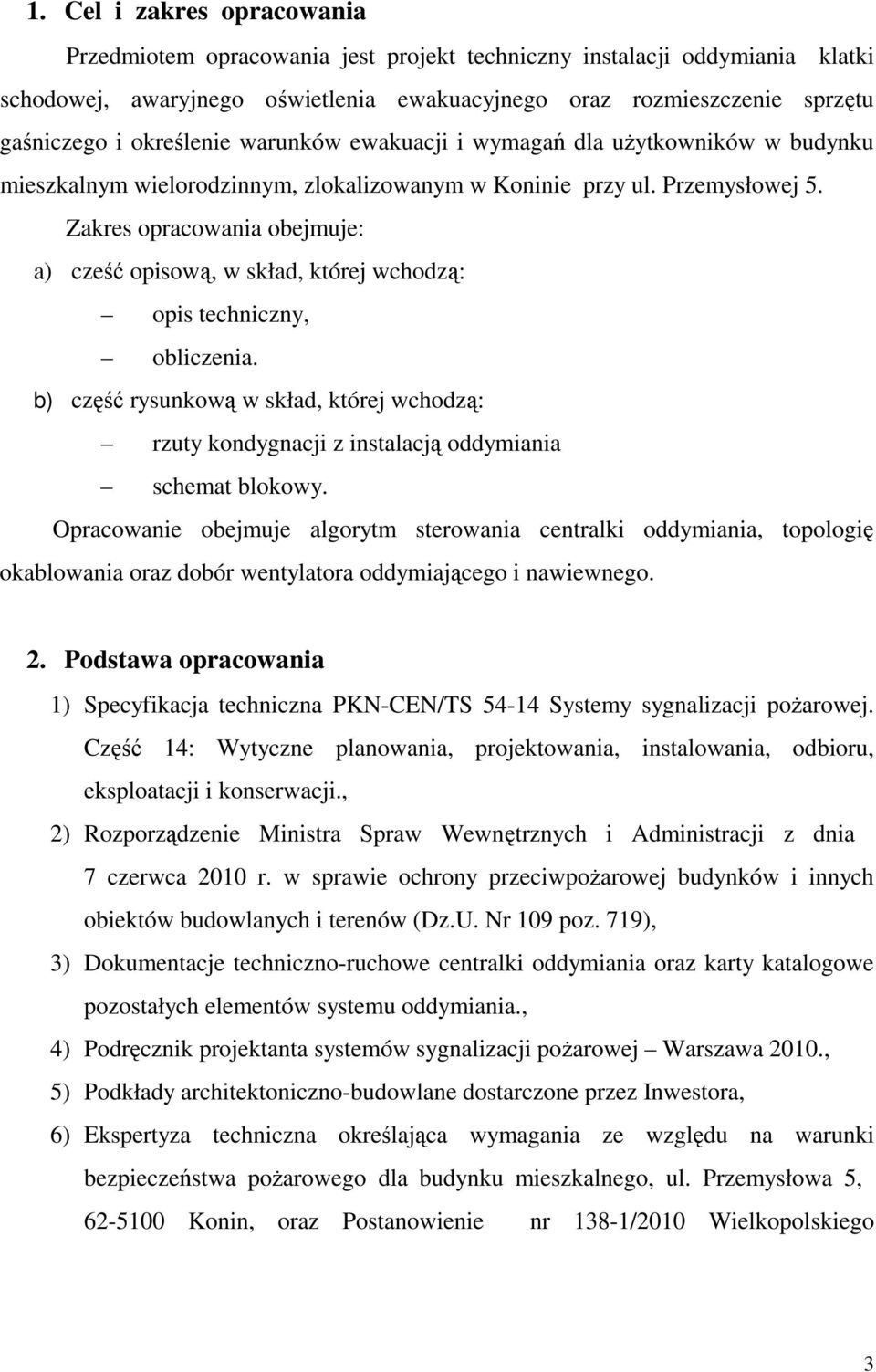

3 1. Cel i zakres opracowania Przedmiotem opracowania jest projekt techniczny instalacji oddymiania klatki schodowej, awaryjnego oświetlenia ewakuacyjnego oraz rozmieszczenie sprzętu gaśniczego i określenie warunków ewakuacji i wymagań dla uŝytkowników w budynku mieszkalnym wielorodzinnym, zlokalizowanym w Koninie przy ul. Przemysłowej 5. Zakres opracowania obejmuje: a) cześć opisową, w skład, której wchodzą: opis techniczny, obliczenia. b) część rysunkową w skład, której wchodzą: rzuty kondygnacji z instalacją oddymiania schemat blokowy. Opracowanie obejmuje algorytm sterowania centralki oddymiania, topologię okablowania oraz dobór wentylatora oddymiającego i nawiewnego. 2. Podstawa opracowania 1) Specyfikacja techniczna PKN-CEN/TS Systemy sygnalizacji poŝarowej. Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji., 2) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpoŝarowej budynków i innych obiektów budowlanych i terenów (Dz.U. Nr 109 poz. 719), 3) Dokumentacje techniczno-ruchowe centralki oddymiania oraz karty katalogowe pozostałych elementów systemu oddymiania., 4) Podręcznik projektanta systemów sygnalizacji poŝarowej Warszawa 2010., 5) Podkłady architektoniczno-budowlane dostarczone przez Inwestora, 6) Ekspertyza techniczna określająca wymagania ze względu na warunki bezpieczeństwa poŝarowego dla budynku mieszkalnego, ul. Przemysłowa 5, Konin, oraz Postanowienie nr 138-1/2010 Wielkopolskiego 3

4 Komendanta Wojewódzkiego Państwowej StraŜy PoŜarnej w Poznaniu z dnia r. 7) Rozporządzenie Ministra Infrastruktury z r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (DZ. U r. Nr 75, poz.690 z póź. zm.). 8) PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne. 9) Zlecenie Inwestora, 3. Charakterystyka obiektu Budynek będący przedmiotem opracowania jest budynkiem mieszkalnym o 11 kondygnacjach nadziemnych oraz jednej podziemnej (małe pomieszczenia gospodarcze dla mieszkańców). W budynku znajdują się socjalne lokale mieszkalne na wszystkich kondygnacjach. Budynek kwalifikuje się więc jako budynek mieszkalny wielorodzinny, co stanowi podstawę do kwalifikacji do kategorii ZI IV zagroŝenia ludzi. Ze względu na ilość kondygnacji (powyŝej 9) budynek jako mieszkalny kwalifikuje się do grupy budynków wysokich (W). Ściany zewnętrzne i działowe wykonane z gotowych płyt prefabrykowanych. Budynek posiada dwie klatki schodowe. Dach płaski, stropodach kryty papą. W ramach przeprowadzonej ekspertyzy technicznej dla przedmiotowego budynku jako rozwiązanie zastępcze i zamienne wykonuje się system oddymiania klatek schodowych. 4. Ogólna charakterystyka systemu oddymiania 4.1.ZałoŜenia systemu oddymiania klatek schodowych. Na podstawie analizy warunków budowlanych ustalono, Ŝe projektuje się mechaniczny system usuwania dymu przy zastosowaniu wentylatora nawiewnego i oddymiającego. Zgodnie z obowiązującymi przepisami i zasadmi wiedzy technicznej przyjmuje się następujące załoŝenia dla systemu usuwania dymu: mechaniczne usuwanie dymu musi zapewniać 15 krotną wymianę powietrza w ciągu godziny z analizowanej przestrzeni, 4

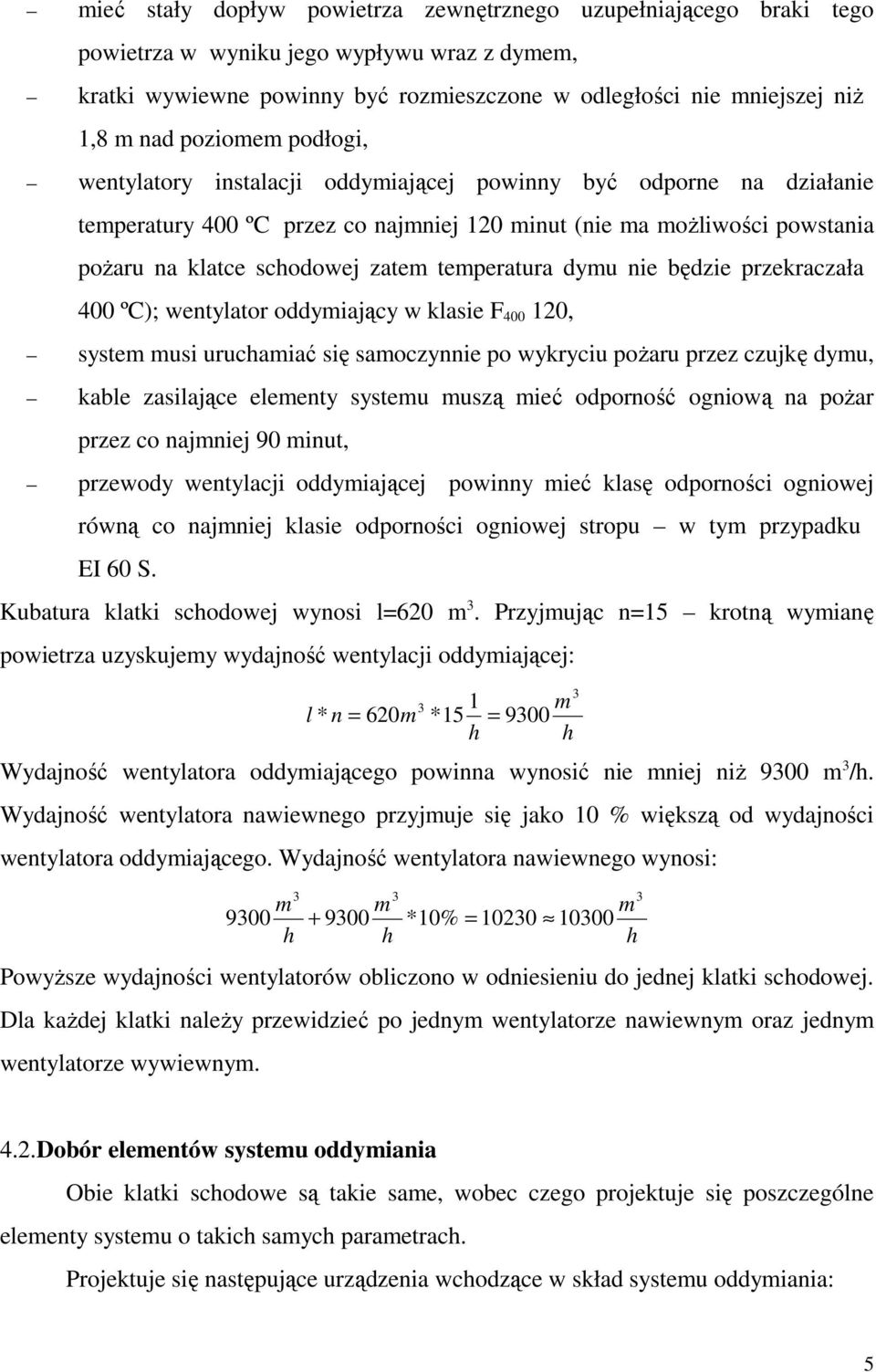

5 mieć stały dopływ powietrza zewnętrznego uzupełniającego braki tego powietrza w wyniku jego wypływu wraz z dymem, kratki wywiewne powinny być rozmieszczone w odległości nie mniejszej niŝ 1,8 m nad poziomem podłogi, wentylatory instalacji oddymiającej powinny być odporne na działanie temperatury 400 ºC przez co najmniej 120 minut (nie ma moŝliwości powstania poŝaru na klatce schodowej zatem temperatura dymu nie będzie przekraczała 400 ºC); wentylator oddymiający w klasie F , system musi uruchamiać się samoczynnie po wykryciu poŝaru przez czujkę dymu, kable zasilające elementy systemu muszą mieć odporność ogniową na poŝar przez co najmniej 90 minut, przewody wentylacji oddymiającej powinny mieć klasę odporności ogniowej równą co najmniej klasie odporności ogniowej stropu w tym przypadku EI 60 S. Kubatura klatki schodowej wynosi l=620 m 3. Przyjmując n=15 krotną wymianę powietrza uzyskujemy wydajność wentylacji oddymiającej: 3 1 m l * n = 620m *15 = 9300 h h Wydajność wentylatora oddymiającego powinna wynosić nie mniej niŝ 9300 m 3 /h. Wydajność wentylatora nawiewnego przyjmuje się jako 10 % większą od wydajności wentylatora oddymiającego. Wydajność wentylatora nawiewnego wynosi: 3 3 m m m *10% = h h h PowyŜsze wydajności wentylatorów obliczono w odniesieniu do jednej klatki schodowej. Dla kaŝdej klatki naleŝy przewidzieć po jednym wentylatorze nawiewnym oraz jednym wentylatorze wywiewnym Dobór elementów systemu oddymiania Obie klatki schodowe są takie same, wobec czego projektuje się poszczególne elementy systemu o takich samych parametrach. Projektuje się następujące urządzenia wchodzące w skład systemu oddymiania: 5

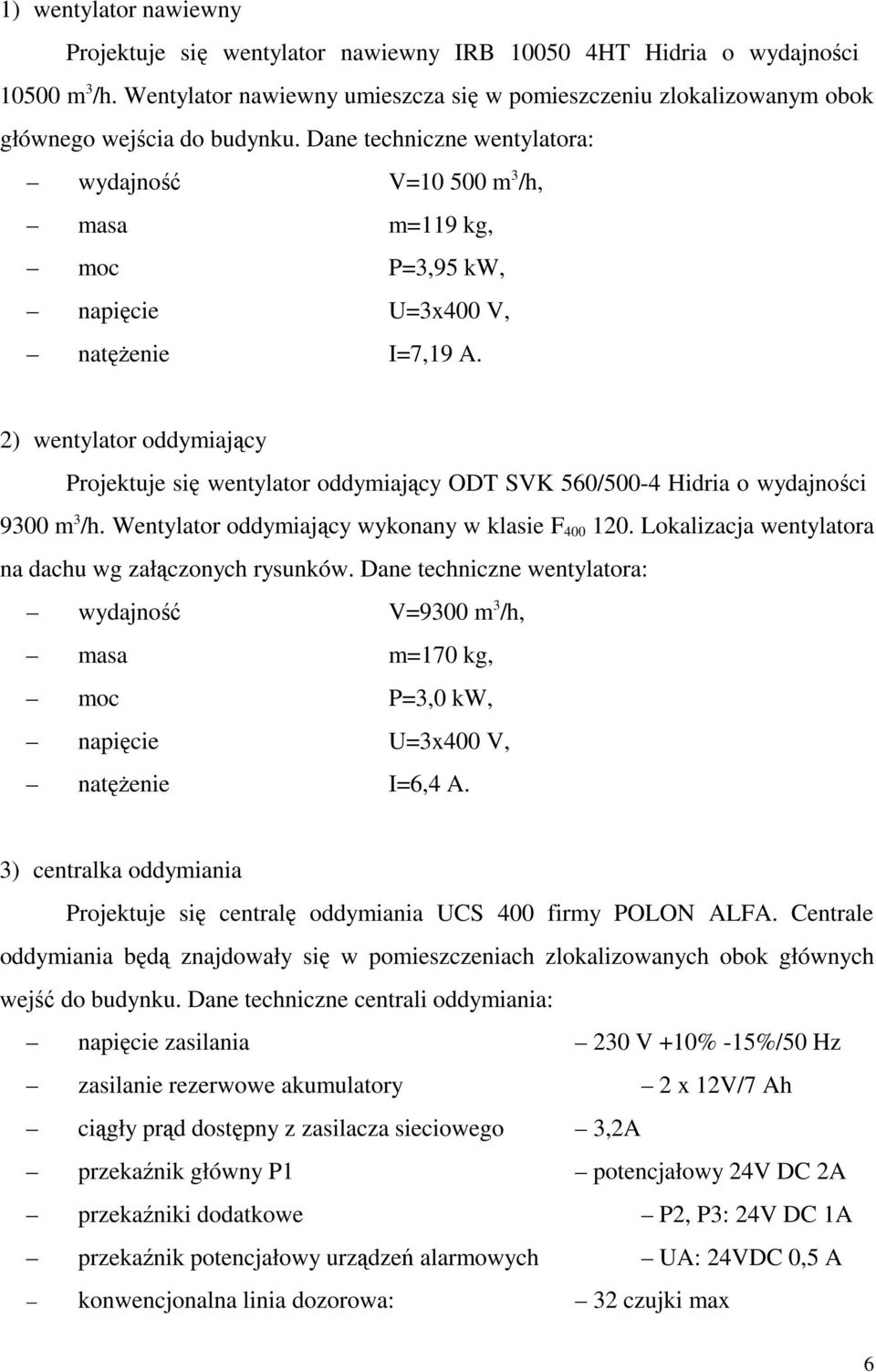

6 1) wentylator nawiewny Projektuje się wentylator nawiewny IRB HT Hidria o wydajności m 3 /h. Wentylator nawiewny umieszcza się w pomieszczeniu zlokalizowanym obok głównego wejścia do budynku. Dane techniczne wentylatora: wydajność V= m 3 /h, masa m=119 kg, moc P=3,95 kw, napięcie U=3x400 V, natęŝenie I=7,19 A. 2) wentylator oddymiający Projektuje się wentylator oddymiający ODT SVK 560/500-4 Hidria o wydajności 9300 m 3 /h. Wentylator oddymiający wykonany w klasie F Lokalizacja wentylatora na dachu wg załączonych rysunków. Dane techniczne wentylatora: wydajność V=9300 m 3 /h, masa m=170 kg, moc P=3,0 kw, napięcie U=3x400 V, natęŝenie I=6,4 A. 3) centralka oddymiania Projektuje się centralę oddymiania UCS 400 firmy POLON ALFA. Centrale oddymiania będą znajdowały się w pomieszczeniach zlokalizowanych obok głównych wejść do budynku. Dane techniczne centrali oddymiania: napięcie zasilania 230 V +10% -15%/50 Hz zasilanie rezerwowe akumulatory 2 x 12V/7 Ah ciągły prąd dostępny z zasilacza sieciowego 3,2A przekaźnik główny P1 potencjałowy 24V DC 2A przekaźniki dodatkowe P2, P3: 24V DC 1A przekaźnik potencjałowy urządzeń alarmowych UA: 24VDC 0,5 A konwencjonalna linia dozorowa: 32 czujki max 6

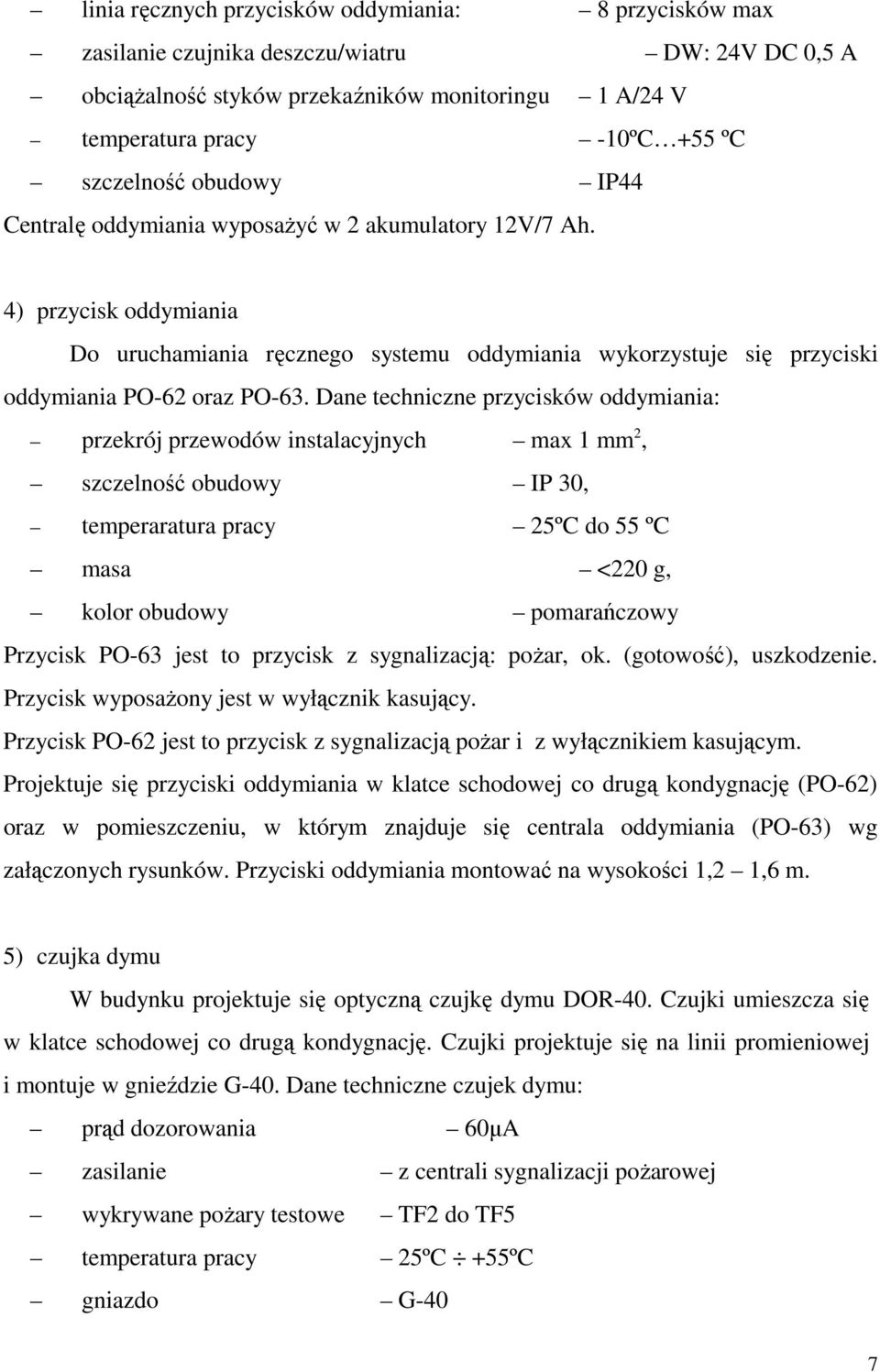

7 linia ręcznych przycisków oddymiania: 8 przycisków max zasilanie czujnika deszczu/wiatru DW: 24V DC 0,5 A obciąŝalność styków przekaźników monitoringu 1 A/24 V temperatura pracy -10ºC +55 ºC szczelność obudowy IP44 Centralę oddymiania wyposaŝyć w 2 akumulatory 12V/7 Ah. 4) przycisk oddymiania Do uruchamiania ręcznego systemu oddymiania wykorzystuje się przyciski oddymiania PO-62 oraz PO-63. Dane techniczne przycisków oddymiania: przekrój przewodów instalacyjnych max 1 mm 2, szczelność obudowy IP 30, temperaratura pracy 25ºC do 55 ºC masa <220 g, kolor obudowy pomarańczowy Przycisk PO-63 jest to przycisk z sygnalizacją: poŝar, ok. (gotowość), uszkodzenie. Przycisk wyposaŝony jest w wyłącznik kasujący. Przycisk PO-62 jest to przycisk z sygnalizacją poŝar i z wyłącznikiem kasującym. Projektuje się przyciski oddymiania w klatce schodowej co drugą kondygnację (PO-62) oraz w pomieszczeniu, w którym znajduje się centrala oddymiania (PO-63) wg załączonych rysunków. Przyciski oddymiania montować na wysokości 1,2 1,6 m. 5) czujka dymu W budynku projektuje się optyczną czujkę dymu DOR-40. Czujki umieszcza się w klatce schodowej co drugą kondygnację. Czujki projektuje się na linii promieniowej i montuje w gnieździe G-40. Dane techniczne czujek dymu: prąd dozorowania 60µA zasilanie z centrali sygnalizacji poŝarowej wykrywane poŝary testowe TF2 do TF5 temperatura pracy 25ºC +55ºC gniazdo G-40 7

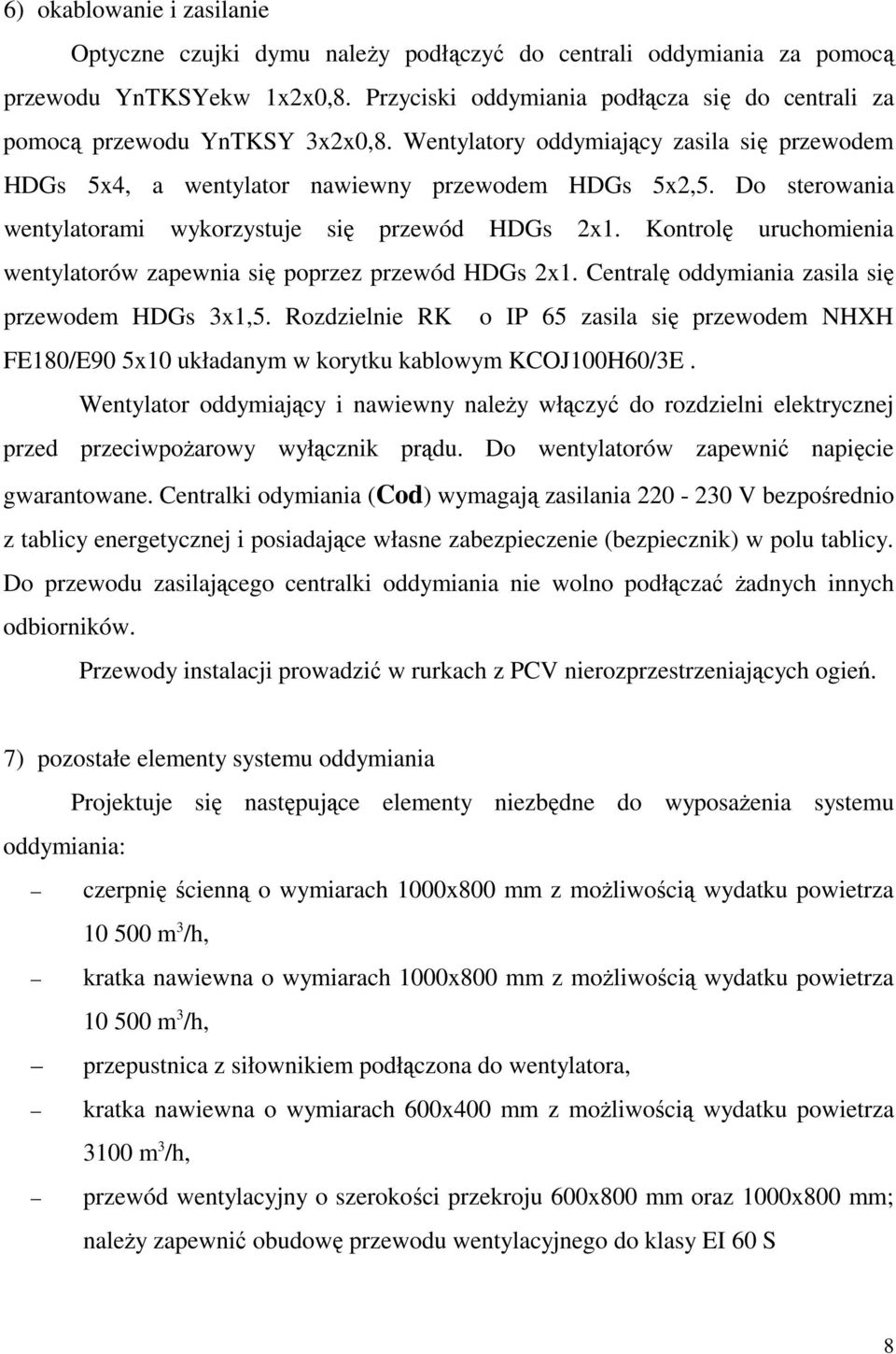

8 6) okablowanie i zasilanie Optyczne czujki dymu naleŝy podłączyć do centrali oddymiania za pomocą przewodu YnTKSYekw 1x2x0,8. Przyciski oddymiania podłącza się do centrali za pomocą przewodu YnTKSY 3x2x0,8. Wentylatory oddymiający zasila się przewodem HDGs 5x4, a wentylator nawiewny przewodem HDGs 5x2,5. Do sterowania wentylatorami wykorzystuje się przewód HDGs 2x1. Kontrolę uruchomienia wentylatorów zapewnia się poprzez przewód HDGs 2x1. Centralę oddymiania zasila się przewodem HDGs 3x1,5. Rozdzielnie RK o IP 65 zasila się przewodem NHXH FE180/E90 5x10 układanym w korytku kablowym KCOJ100H60/3E. Wentylator oddymiający i nawiewny naleŝy włączyć do rozdzielni elektrycznej przed przeciwpoŝarowy wyłącznik prądu. Do wentylatorów zapewnić napięcie gwarantowane. Centralki odymiania (Cod) wymagają zasilania V bezpośrednio z tablicy energetycznej i posiadające własne zabezpieczenie (bezpiecznik) w polu tablicy. Do przewodu zasilającego centralki oddymiania nie wolno podłączać Ŝadnych innych odbiorników. Przewody instalacji prowadzić w rurkach z PCV nierozprzestrzeniających ogień. 7) pozostałe elementy systemu oddymiania Projektuje się następujące elementy niezbędne do wyposaŝenia systemu oddymiania: czerpnię ścienną o wymiarach 1000x800 mm z moŝliwością wydatku powietrza m 3 /h, kratka nawiewna o wymiarach 1000x800 mm z moŝliwością wydatku powietrza m 3 /h, przepustnica z siłownikiem podłączona do wentylatora, kratka nawiewna o wymiarach 600x400 mm z moŝliwością wydatku powietrza 3100 m 3 /h, przewód wentylacyjny o szerokości przekroju 600x800 mm oraz 1000x800 mm; naleŝy zapewnić obudowę przewodu wentylacyjnego do klasy EI 60 S 8

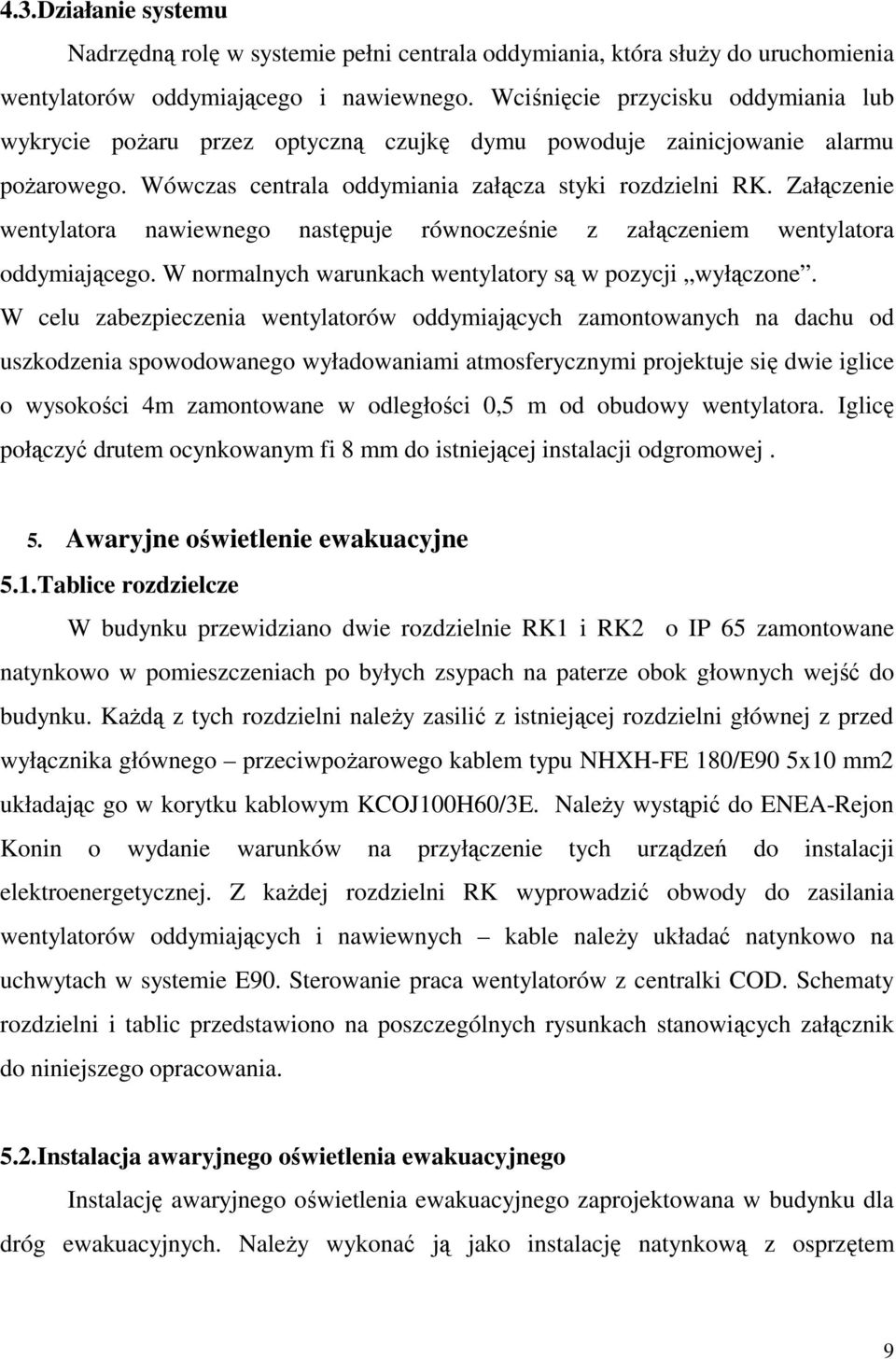

9 4.3.Działanie systemu Nadrzędną rolę w systemie pełni centrala oddymiania, która słuŝy do uruchomienia wentylatorów oddymiającego i nawiewnego. Wciśnięcie przycisku oddymiania lub wykrycie poŝaru przez optyczną czujkę dymu powoduje zainicjowanie alarmu poŝarowego. Wówczas centrala oddymiania załącza styki rozdzielni RK. Załączenie wentylatora nawiewnego następuje równocześnie z załączeniem wentylatora oddymiającego. W normalnych warunkach wentylatory są w pozycji wyłączone. W celu zabezpieczenia wentylatorów oddymiających zamontowanych na dachu od uszkodzenia spowodowanego wyładowaniami atmosferycznymi projektuje się dwie iglice o wysokości 4m zamontowane w odległości 0,5 m od obudowy wentylatora. Iglicę połączyć drutem ocynkowanym fi 8 mm do istniejącej instalacji odgromowej. 5. Awaryjne oświetlenie ewakuacyjne 5.1.Tablice rozdzielcze W budynku przewidziano dwie rozdzielnie RK1 i RK2 o IP 65 zamontowane natynkowo w pomieszczeniach po byłych zsypach na paterze obok głownych wejść do budynku. KaŜdą z tych rozdzielni naleŝy zasilić z istniejącej rozdzielni głównej z przed wyłącznika głównego przeciwpoŝarowego kablem typu NHXH-FE 180/E90 5x10 mm2 układając go w korytku kablowym KCOJ100H60/3E. NaleŜy wystąpić do ENEA-Rejon Konin o wydanie warunków na przyłączenie tych urządzeń do instalacji elektroenergetycznej. Z kaŝdej rozdzielni RK wyprowadzić obwody do zasilania wentylatorów oddymiających i nawiewnych kable naleŝy układać natynkowo na uchwytach w systemie E90. Sterowanie praca wentylatorów z centralki COD. Schematy rozdzielni i tablic przedstawiono na poszczególnych rysunkach stanowiących załącznik do niniejszego opracowania. 5.2.Instalacja awaryjnego oświetlenia ewakuacyjnego Instalację awaryjnego oświetlenia ewakuacyjnego zaprojektowana w budynku dla dróg ewakuacyjnych. NaleŜy wykonać ją jako instalację natynkową z osprzętem 9

10 natynkowym, wykorzystując istniejące obwody. Instalację wykonać przewodem YDY 3x1,5. Wykonano obliczenia natęŝenia oświetlenia dla charakterystycznych pomieszczeń za pomocą programu Gewiss. Oprawy oświetlenia ewakuacyjnego naleŝy wyposaŝyć w akumulatory 2h i przyciski testujące. 6. Rozmieszczenie sprzętu gaśniczego Budynek naleŝy wyposaŝyć w gaśnice proszkowe ABC 4 kg kaŝda. Gaśnice rozmieszcza się w pobliŝu wejść na klatki schodowe (w przedsionkach) na poszczególnych kondygnacjach. Rozmieszczenie gaśnic wykonać wg załączonych rysunków. Łącznie w całym budynku przewiduje się 24 sztuki gaśnic proszkowych. 7. Określenie warunków ewakuacji i wymagań dla uŝytkowników w przypadku wystąpienia poŝaru Plan ewakuacji oraz wymagania dla uŝytkowników w przypadku wystąpienia poŝaru znajdują się w załączniku do niniejszego opracowania. Warunki ewakuacji oraz wymagania dla uŝytkowników na wypadek wystąpienia poŝaru naleŝy dostarczyć wszystkim uŝytkownikom budynku. Na kaŝdej kondygnacji w pobliŝu wejść do klatek schodowych przewiduje się montaŝ instrukcji postępowania w przypadku powstania poŝaru oraz wykaz telefonów alarmowych. Łącznie w całym budynku przewiduje się montaŝ 22 sztuk instrukcji postępowania na wypadek poŝaru. 8. Inne uwagi i zalecenia a) montaŝ instalacji określonych w niniejszym projekcie naleŝy zlecić specjalistycznym firmom w zakresie zabezpieczeń przeciwpoŝarowych, b) montaŝ i roboty budowlane związane z przekuciami przez ściany, stropy oraz szyb wentylacyjny wg projektu konstrukcyjnego, c) odbiór instalacji od firmy wykonawczej powinien m. in. obejmować. sprawdzenie działania wszystkich elementówi urządzeń stwierdzonych protokołem, 10

11 przekazanie dokumentów urządzeń i instalacji (certyfikaty DTR), przeszkolenie personelu w zakresie obsługi i zasad postępowania, opracowanie pisemnej instrukcji dla personelu obejmującego zasady postępowania. 9. Zestawienie podstawowego sprzętu i urządzeń systemu oddymiania dla całego budynku L.p. Nazwa Ilość 1. Centrala oddymiania UCS szt. 2. Przewód wentylacyjny 1000x800 mm (6m 2 ) 7 mb 3. Przewód wentylacyjny 600x800 mm (168 m 2 ) 60 mb 4. Akumulator 12 V 7 Ah 4 szt. 5. Czerpnia ścienna 1000x800 mm 2 szt. 6. Kratka nawiewna 1000x800 mm 2 szt. 7. Kratka wywiewna 600x400 mm 6 szt. 8. Wentylator oddymiający ODT SVK 560/ szt. Hidria 9. Wentylator nawiewny IRB HT Hidria 2 szt. 10. Przewód YnTKSY 3x2x0,8 130 mb 11. Przewód YnTKSYekw 1x2x0,8 180 mb 12. Przewód HDGs 3x1,5 5 mb 13. Przepustnica SL 560/500 2 szt. 14. Przepustnica regulacyjna Rś-1 z siłownikiem 2 szt. 15. Przewód typu HDGs 5x2,5 10 mb 16. Przewód HDGs 1x2x1 10 mb 17. Przycisk oddymiania PO-63 2 szt. 18. Przycisk oddymiania PO szt. 19. Optyczna czujka dymu DOR szt. 20. Gniazdo czujki G-40 + podstawa gniazda 12 szt. PG Instrukcja postępowania na wypadek poŝaru 22 szt. oraz wykaz telefonów alarmowych 22. Gaśnica proszkowa ABC 4 kg 24 szt. 23. Wieszaki do gaśnic 24 szt. 24. Znak przeciwpoŝarowy - gaśnica 24 szt. 25. Znak przeciwpoŝarowy uruchamianie ręczne 14 szt. 26. Rura instalacyjna PCV mb 27. Króciec elastyczny 4 szt. 11

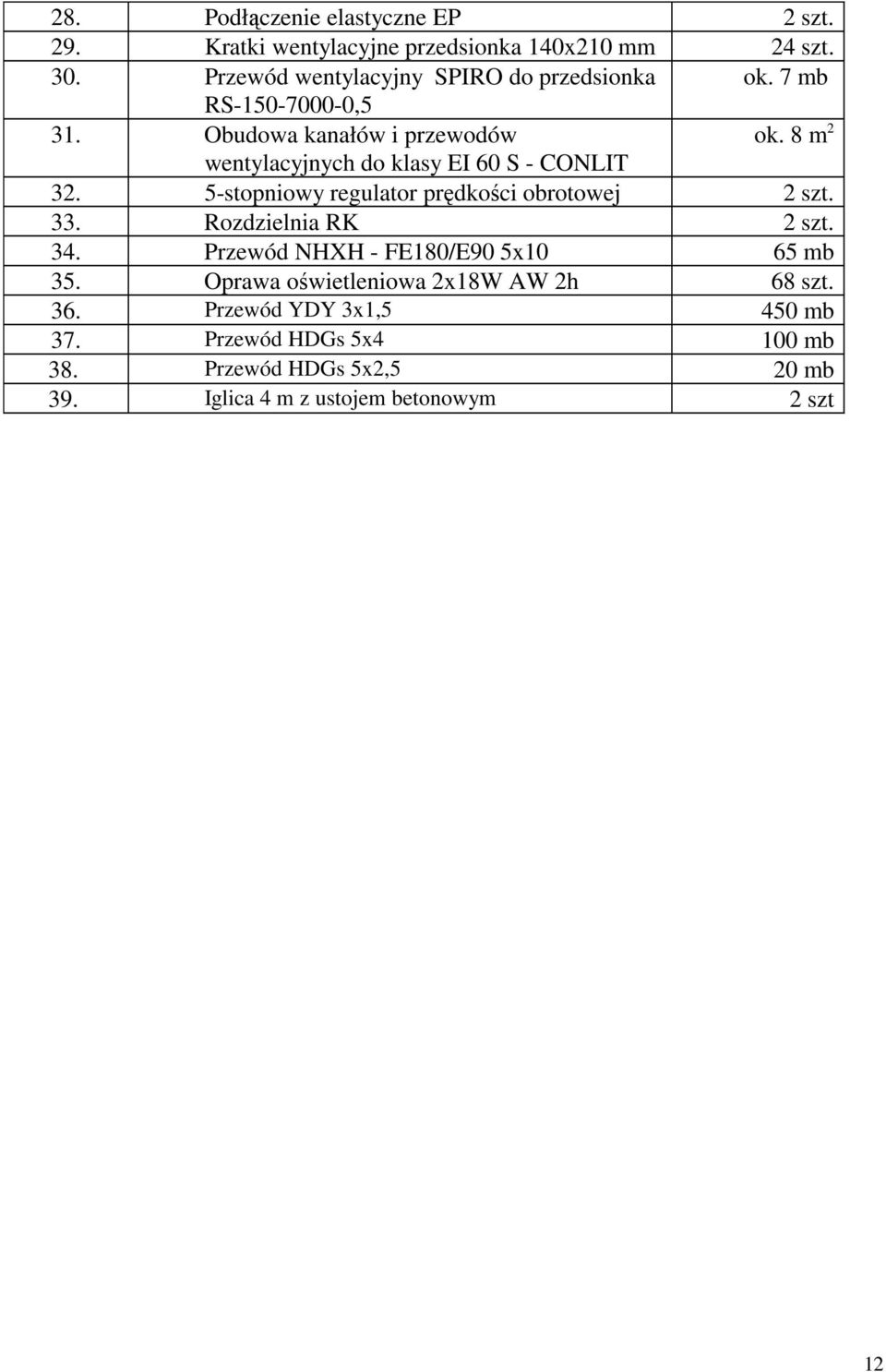

12 28. Podłączenie elastyczne EP 2 szt. 29. Kratki wentylacyjne przedsionka 140x210 mm 24 szt. 30. Przewód wentylacyjny SPIRO do przedsionka ok. 7 mb RS ,5 31. Obudowa kanałów i przewodów ok. 8 m 2 wentylacyjnych do klasy EI 60 S - CONLIT stopniowy regulator prędkości obrotowej 2 szt. 33. Rozdzielnia RK 2 szt. 34. Przewód NHXH - FE180/E90 5x10 65 mb 35. Oprawa oświetleniowa 2x18W AW 2h 68 szt. 36. Przewód YDY 3x1,5 450 mb 37. Przewód HDGs 5x4 100 mb 38. Przewód HDGs 5x2,5 20 mb 39. Iglica 4 m z ustojem betonowym 2 szt 12
