1 OPIS TECHNICZNY INSTALACJI SYGNALIZACJI POśARU (Aktualizacja po zmianach budowlanych) Obiekt: II DOM STUDENTA ŁÓDŹ,UL.RODZEŃSTWA FIBAKÓW 2 Zamawiający: UNIWERSYTET MEDYCZNY W ŁODZI Łódź, Al. Kościuszki 4 opracował: J. Cieślak marzec 2009r. projektował: inŝ. Z. Konka marzec 2009r.

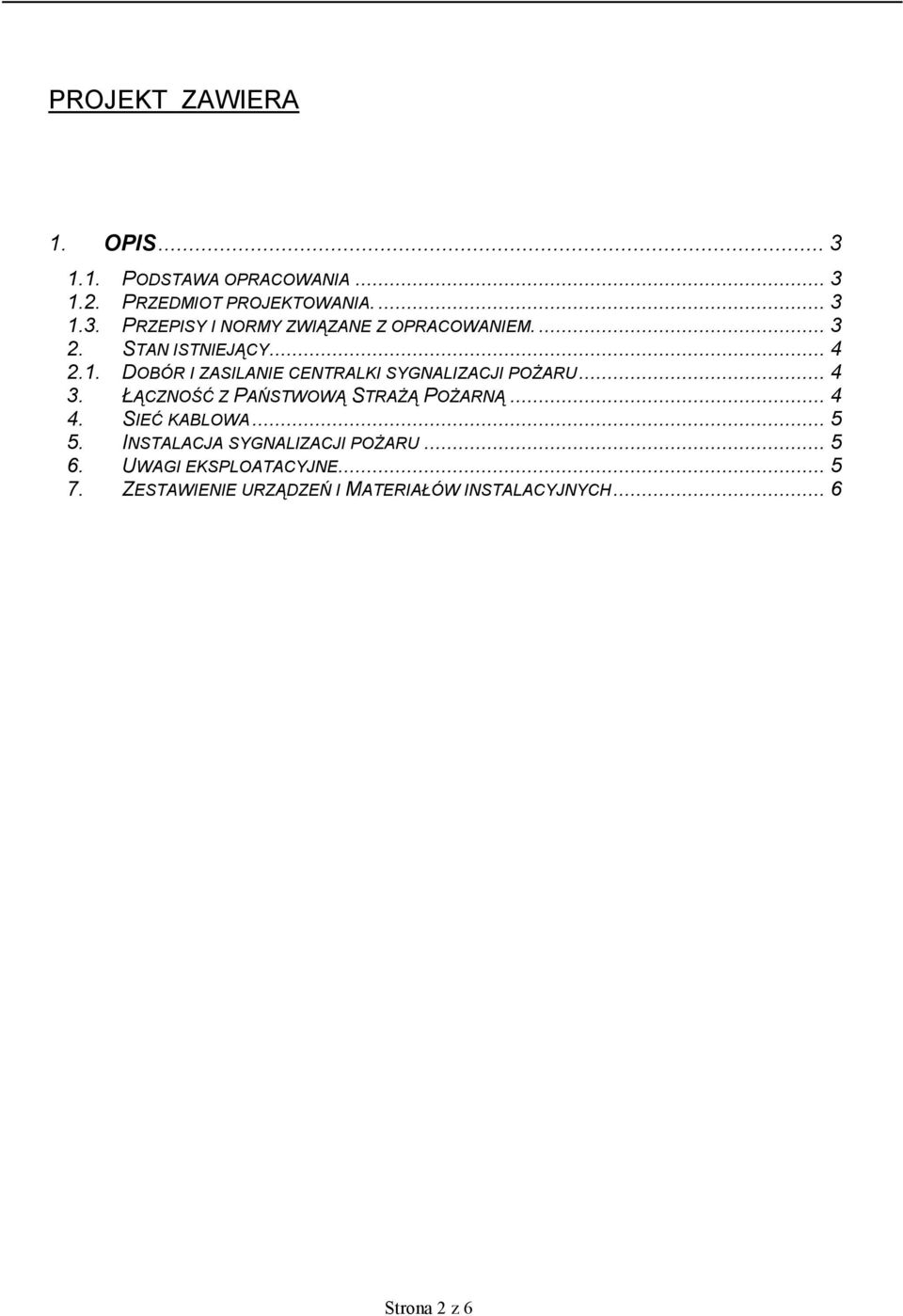

2 PROJEKT ZAWIERA 1. OPIS PODSTAWA OPRACOWANIA PRZEDMIOT PROJEKTOWANIA PRZEPISY I NORMY ZWIĄZANE Z OPRACOWANIEM STAN ISTNIEJĄCY DOBÓR I ZASILANIE CENTRALKI SYGNALIZACJI POśARU ŁĄCZNOŚĆ Z PAŃSTWOWĄ STRAśĄ POśARNĄ SIEĆ KABLOWA INSTALACJA SYGNALIZACJI POśARU UWAGI EKSPLOATACYJNE ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW INSTALACYJNYCH... 6 Strona 2 z 6

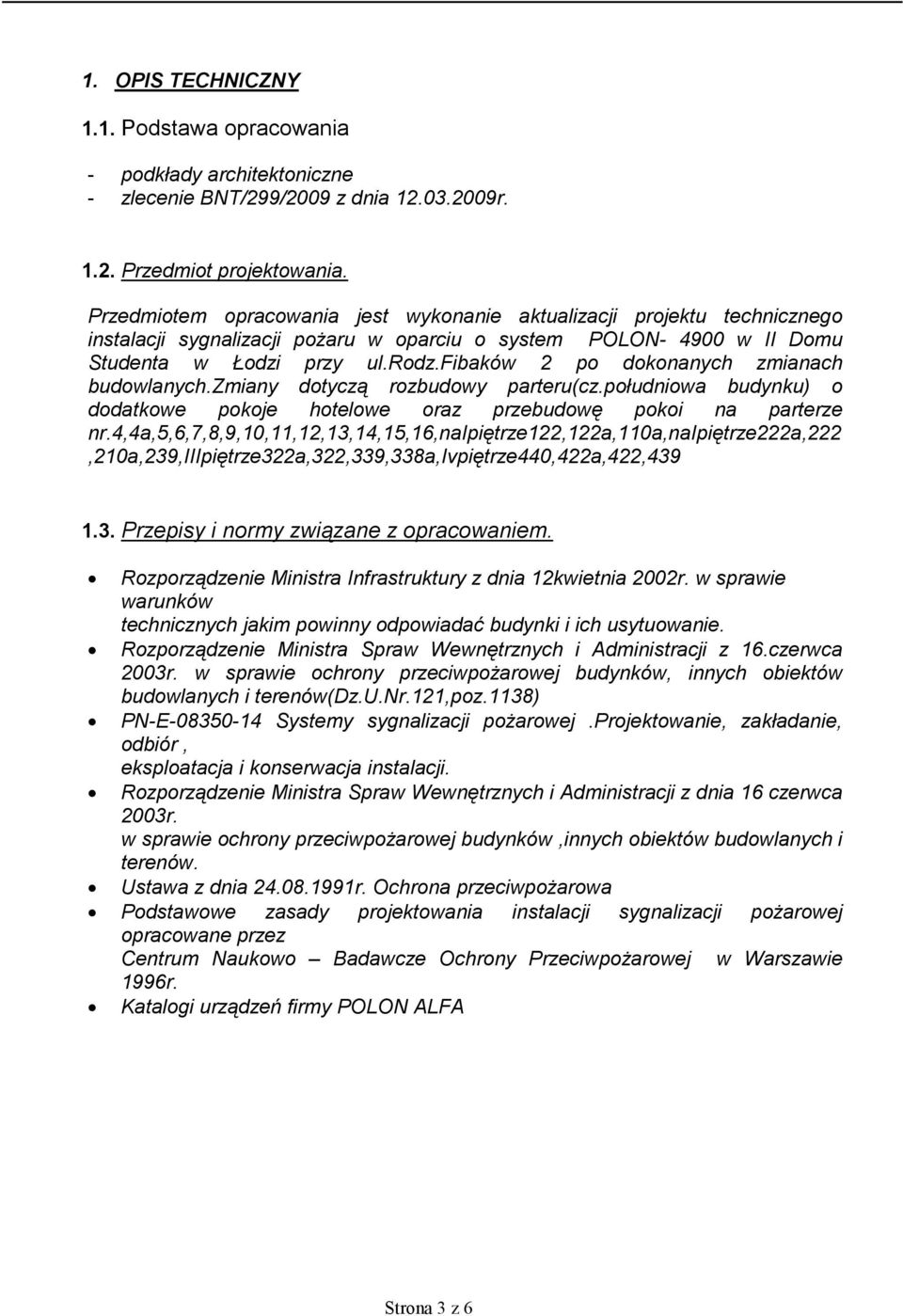

3 1. OPIS TECHNICZNY 1.1. Podstawa opracowania - podkłady architektoniczne - zlecenie BNT/299/2009 z dnia r Przedmiot projektowania. Przedmiotem opracowania jest wykonanie aktualizacji projektu technicznego instalacji sygnalizacji poŝaru w oparciu o system POLON w II Domu Studenta w Łodzi przy ul.rodz.fibaków 2 po dokonanych zmianach budowlanych.zmiany dotyczą rozbudowy parteru(cz.południowa budynku) o dodatkowe pokoje hotelowe oraz przebudowę pokoi na parterze nr.4,4a,5,6,7,8,9,10,11,12,13,14,15,16,naipiętrze122,122a,110a,naipiętrze222a,222,210a,239,iiipiętrze322a,322,339,338a,ivpiętrze440,422a,422, Przepisy i normy związane z opracowaniem. Rozporządzenie Ministra Infrastruktury z dnia 12kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 16.czerwca 2003r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów(dz.u.nr.121,poz.1138) PN-E Systemy sygnalizacji poŝarowej.projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie ochrony przeciwpoŝarowej budynków,innych obiektów budowlanych i terenów. Ustawa z dnia r. Ochrona przeciwpoŝarowa Podstawowe zasady projektowania instalacji sygnalizacji poŝarowej opracowane przez Centrum Naukowo Badawcze Ochrony PrzeciwpoŜarowej w Warszawie 1996r. Katalogi urządzeń firmy POLON ALFA Strona 3 z 6

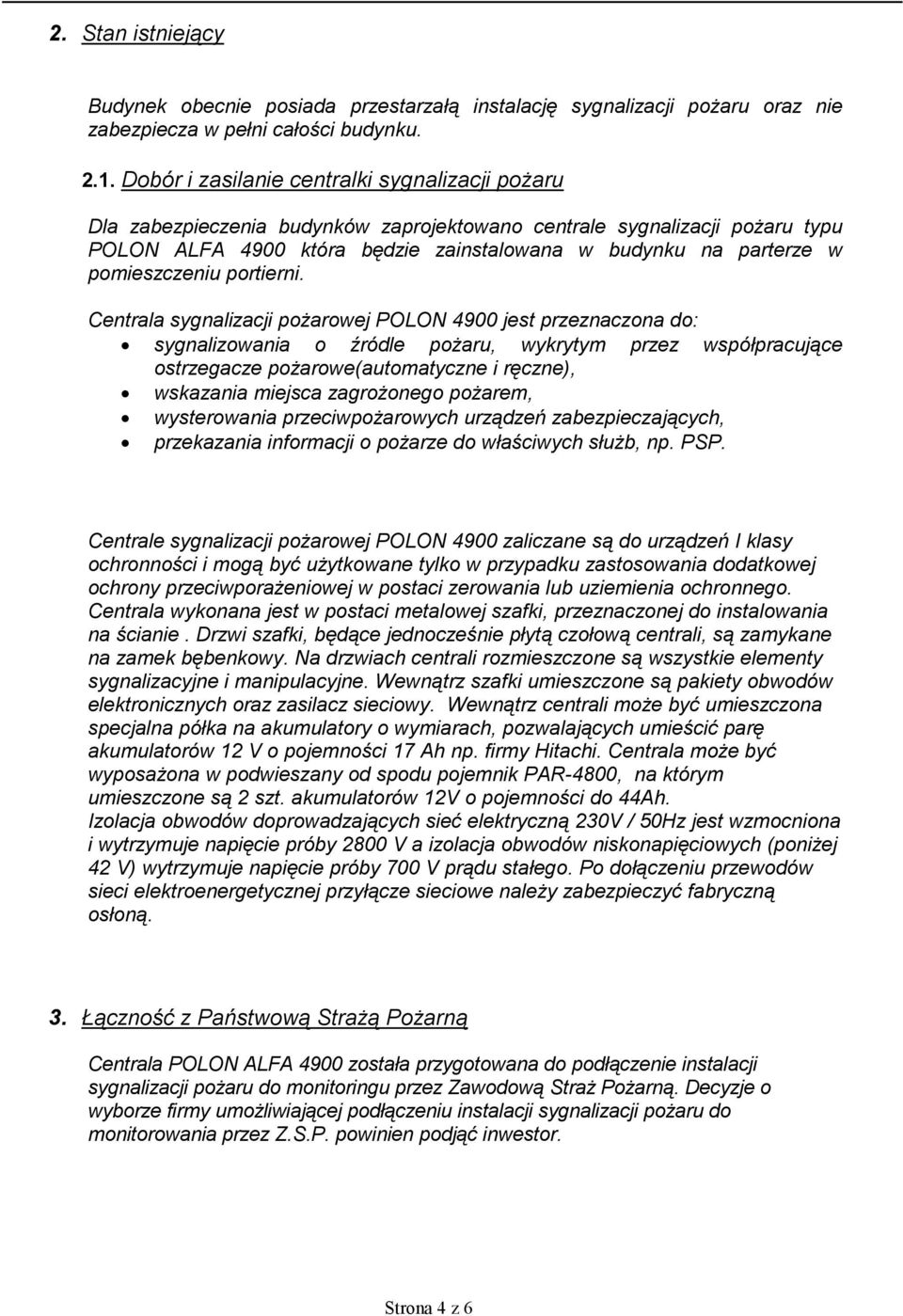

4 2. Stan istniejący Budynek obecnie posiada przestarzałą instalację sygnalizacji poŝaru oraz nie zabezpiecza w pełni całości budynku Dobór i zasilanie centralki sygnalizacji poŝaru Dla zabezpieczenia budynków zaprojektowano centrale sygnalizacji poŝaru typu POLON ALFA 4900 która będzie zainstalowana w budynku na parterze w pomieszczeniu portierni. Centrala sygnalizacji poŝarowej POLON 4900 jest przeznaczona do: sygnalizowania o źródle poŝaru, wykrytym przez współpracujące ostrzegacze poŝarowe(automatyczne i ręczne), wskazania miejsca zagroŝonego poŝarem, wysterowania przeciwpoŝarowych urządzeń zabezpieczających, przekazania informacji o poŝarze do właściwych słuŝb, np. PSP. Centrale sygnalizacji poŝarowej POLON 4900 zaliczane są do urządzeń I klasy ochronności i mogą być uŝytkowane tylko w przypadku zastosowania dodatkowej ochrony przeciwporaŝeniowej w postaci zerowania lub uziemienia ochronnego. Centrala wykonana jest w postaci metalowej szafki, przeznaczonej do instalowania na ścianie. Drzwi szafki, będące jednocześnie płytą czołową centrali, są zamykane na zamek bębenkowy. Na drzwiach centrali rozmieszczone są wszystkie elementy sygnalizacyjne i manipulacyjne. Wewnątrz szafki umieszczone są pakiety obwodów elektronicznych oraz zasilacz sieciowy. Wewnątrz centrali moŝe być umieszczona specjalna półka na akumulatory o wymiarach, pozwalających umieścić parę akumulatorów 12 V o pojemności 17 Ah np. firmy Hitachi. Centrala moŝe być wyposaŝona w podwieszany od spodu pojemnik PAR-4800, na którym umieszczone są 2 szt. akumulatorów 12V o pojemności do 44Ah. Izolacja obwodów doprowadzających sieć elektryczną 230V / 50Hz jest wzmocniona i wytrzymuje napięcie próby 2800 V a izolacja obwodów niskonapięciowych (poniŝej 42 V) wytrzymuje napięcie próby 700 V prądu stałego. Po dołączeniu przewodów sieci elektroenergetycznej przyłącze sieciowe naleŝy zabezpieczyć fabryczną osłoną. 3. Łączność z Państwową StraŜą PoŜarną Centrala POLON ALFA 4900 została przygotowana do podłączenie instalacji sygnalizacji poŝaru do monitoringu przez Zawodową StraŜ PoŜarną. Decyzje o wyborze firmy umoŝliwiającej podłączeniu instalacji sygnalizacji poŝaru do monitorowania przez Z.S.P. powinien podjąć inwestor. Strona 4 z 6

5 4. Sieć kablowa Instalację zaprojektowano przewodem typu YnTKSYekw 1x2x0,8 produkcji np. Technokabel S.A. układanym w całości budynku na korytarzach i w pokojach pod tynkiem. Instalacja sygnalizacji poŝaru została zaprojektowana w oparciu o pętle, co znacznie podnosi poziom niezawodności instalacji. Główne ciągi instalacji SAP prowadzić w korytarzach na ścianach pod sufitem i poprzez przebicia w ścianach naleŝywprowadzać do pokoi i pomieszczeń objętym projektem SAP Wszelkie łączenia przewodów powinny być dokonywane w gniazdach i modułach. Niedopuszczalne jest łączenie Ŝył przewodów w inny sposób. Do zasilania pętli dozorowych naleŝy wykonać przewodem HDGs 2x1mm 2, układany pod tynkiem, mocowany za pomocą uchwytów metalowych certyfikowanych firmy OBO BETTERMAN. Przebicia przez ściany i stropy wykonać mechanicznie lub ręcznie a przepusty rurowe na granicach stref poŝarowych uszczelnić przy uŝyciu certyfikowanych mas ognioochronnych 5. Instalacja sygnalizacji poŝaru Dla pomieszczeń objętych projektem przewidziano: optyczne czujki dymu typu DUR 4046 czujki temperatury typu TUN 4046 czujki izotopowe dymu DIO 4046 gniazda do czujek typu G-40 ręczne sygnalizatory poŝaru. ROP 4001 Rozmieszczenie czujek poŝarowych i ręcznych sygnalizatorów poŝaru ROP pokazano na rysunkach nr Uwagi eksploatacyjne Optyczne czujki dymu mogą pracować przy prędkości ruchu powietrza do 5 m/s.w pomieszczeniach, gdzie są zainstalowane czujki, warunek ten jest spełniony. Gdyby jednak w trakcie uŝytkowania instalacji sygnalizacji juŝ po odbiorze nastąpiły fałszywe alarmy spowodowane szybszym ruchem powietrza np. na skutek silnych przeciągów, zainstalowania wentylatorów itp, to wokół czujek naleŝy zainstalować aŝurowe osłony co zmniejsza prędkość ruchu powietrza. Jonizacyjne czujki dymu działają na zasadzie zmniejszania prądu jonizacji w komorze pomiarowej wskutek zmniejszania się ruchliwości nośników prądu-jonów. Jonizacyjna czujka dymu jest czujką analogową z automatyczna kompensacja czułości tzn utrzymującą stałą czułość przy postępującym zabrudzeniu. Czujki DIO-4046 spełniają wymagania normy PN-EN Instalacja sygnalizacji poŝaru powinna znajdować się pod stałym nadzorem firmy posiadającej zezwolenia na konserwacje.systemu ppoŝ. Dla prawidłowego działania instalacji sygnalizacji poŝaru powinien odbyć się raz w roku przegląd, podczas którego zostaną wyczyszczone wszystkie czujniki dymu i sprawdzone wszystkie elementy systemu. W pobliŝu centrali naleŝy umieścić instrukcje obsługi centrali, ksiąŝkę kontroli systemu i instrukcje postępowania w przypadku alarmów poŝarowych oraz uszkodzeniowych Strona 5 z 6

6 Wszystkie urządzenia i materiały uŝyte do montaŝu instalacji sygnalizacji poŝaru zarówno krajowe jak i zagraniczne musza posiadać certyfikat zgodności lub aprobatę techniczną. 7. Zestawienie urządzeń i materiałów instalacyjnych. 1. Gniazdo typu G-40 szt Optyczne czujki dymu typu DUR 4046 szt Ręczne ostrzegacze poŝarowe typu ROP 4001 szt Izotopowe czujki dymu DIO 4046 szt Czujki temperatury typu TUN 4046 szt Centralka Polon-4900 szt Element EWS 4001 szt Przewód YDYp 3x1,5mm2 mb Przewód YnTKSy 1x2x0,8mm2 mb Przewód HDGs 2x1,0mm2 mb Materiały pomocnicze(rurki Rl,uchwyty,gips,Ls) wg potrzeb OPRACOWAŁ: SPRAWDZIŁ: Janusz Cieślak inŝ. Zb. Konka Strona 6 z 6
