1 I Część opisowa 1 Dane ogólne Przedmiot opracowania: Podstawa opracowania projektu Opis Opis systemu oddymiania Opis obiektu Opis systemu Urządzenia systemu Organizacja alarmowania Zasilanie w energię elektryczną Instalacje przewodowe Zabezpieczenia przeciwpożarowe Montaż urządzeń i instalacji INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA... 7 Część opisowa... 8 Podstawa prawna... 8 Zakres robót... 8 Wykaz obiektów budowlanych... 8 Wskazanie zagrożeń... 8 Środki zabezpieczające... 8 Wskazanie sposobu prowadzenia instruktażu pracowników... 8 Środki techniczne i organizacyjne... 9 II Załączniki Decyzja o nadaniu uprawnień budowlanych p. Z. Osiecki. Zaświadczenie o członkostwie w Pomorskiej Okręgowej Izbie Inżynierów Budownictwa Decyzja o nadaniu uprawnień budowlanych p. W. Kempiński. Zaświadczenie o członkostwie w Pomorskiej Okręgowej Izbie Inżynierów Budownictwa Oświadczenie projektanta i sprawdzającego III Część rysunkowa T-01 Plan Instalacji oddymiania klatek schodowych Rzut piwnicy skala 1:100 T-02 Plan Instalacji oddymiania klatek schodowych Rzut parteru skala 1:100 T-03 Plan Instalacji oddymiania klatek schodowych Rzut 1 piętra skala 1:100 T-04 Plan Instalacji oddymiania klatek schodowych Rzut 2 piętra skala 1:100 T-05 Plan Instalacji oddymiania klatek schodowych Schemat instalacji

... 5 4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA... 7 Część opisowa... 8 Podstawa prawna... 8 Zakres robót... 8 Wykaz obiektów budowlanych... 8 Wskazanie zagrożeń.

2 1 Dane ogólne. 1.1 Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany instalacji systemu oddymiania w budynku Szkoły Podstawowej nr 39 w Gdyni. 2 Podstawa opracowania projektu. PB - Architektura budynku, Aranżacja wnętrz, Obowiązujące przepisy i normy, 3 Opis 3.1 Opis systemu oddymiania Opis obiektu Budynek posiada trzy kondygnacje nadziemne oraz jedną podziemną. Wysokość liczona od poziomu przyziemia do stropu nad najwyższą kondygnacją użytkową nie przekracza 25 m Opis systemu Instalacja systemu oddymiania została zaprojektowana w oparciu o urządzenia systemu zabezpieczeń firmy D+H. Wybór systemu podyktowany został aspektami techniczno-ekonomicznymi. Projektowane centrale oddymiania umieszczone zostaną w klatkach schodowych, na ich ostatnich kondygnacjach.

Wysokość liczona od poziomu przyziemia do stropu nad najwyższą kondygnacją użytkową nie przekracza 25 m. 3.1.

3 3.1.3 Urządzenia systemu. Projektowana instalacja każdej klatki oparta będzie o centralę oddymiania, do której będą podłączone czujki i ręczne przyciski oddymiania oraz siłowniki zainstalowane w oknach oddymiających jak i napowietrzających. Dodatkowo w przypadku zadymienia kubatury klatki schodowej lub korytarzy, uruchomione zostaną sygnalizatory optyczno-akustyczne. Rozmieszczenie aparatury przedstawiono na załączonych do dokumentacji rysunkach. Projektowane urządzenia instalacji oddymiania: czujki dymu punktowe wraz z podstawami (z członem optycznym) ręczny przycisk oddymiania, w obudowie siłowniki okien oddymiania sygnalizatory optyczno-akustyczne Zastosowane urządzenia posiadają odpowiednie certyfikaty dopuszczające do stosowania w ochronie przeciwpożarowej na terenie Rzeczypospolitej Polskiej wydane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie Organizacja alarmowania. Zadziałanie czujki dymu lub też zadziałanie ręcznego przycisku oddymiania powoduje wywołanie alarmu pożarowego. Zostają uruchomione wyjścia napięciowe centrali podające sygnał na elementy systemu Zasilanie w energię elektryczną. Celem zapewnienia niezawodnej pracy systemów projektuje się zasilanie central oddymiania z dwóch odrębnych źródeł energii elektrycznej: z sieci elektroenergetycznej prądu przemiennego 230V AC, z baterii akumulatorów, które automatycznie przejmują zasilanie w energię systemu w przypadku zaniku prądu przemiennego.

napowietrzających. Dodatkowo w przypadku zadymienia kubatury klatki schodowej lub korytarzy, uruchomione zostaną sygnalizatory optyczno-akustyczne.

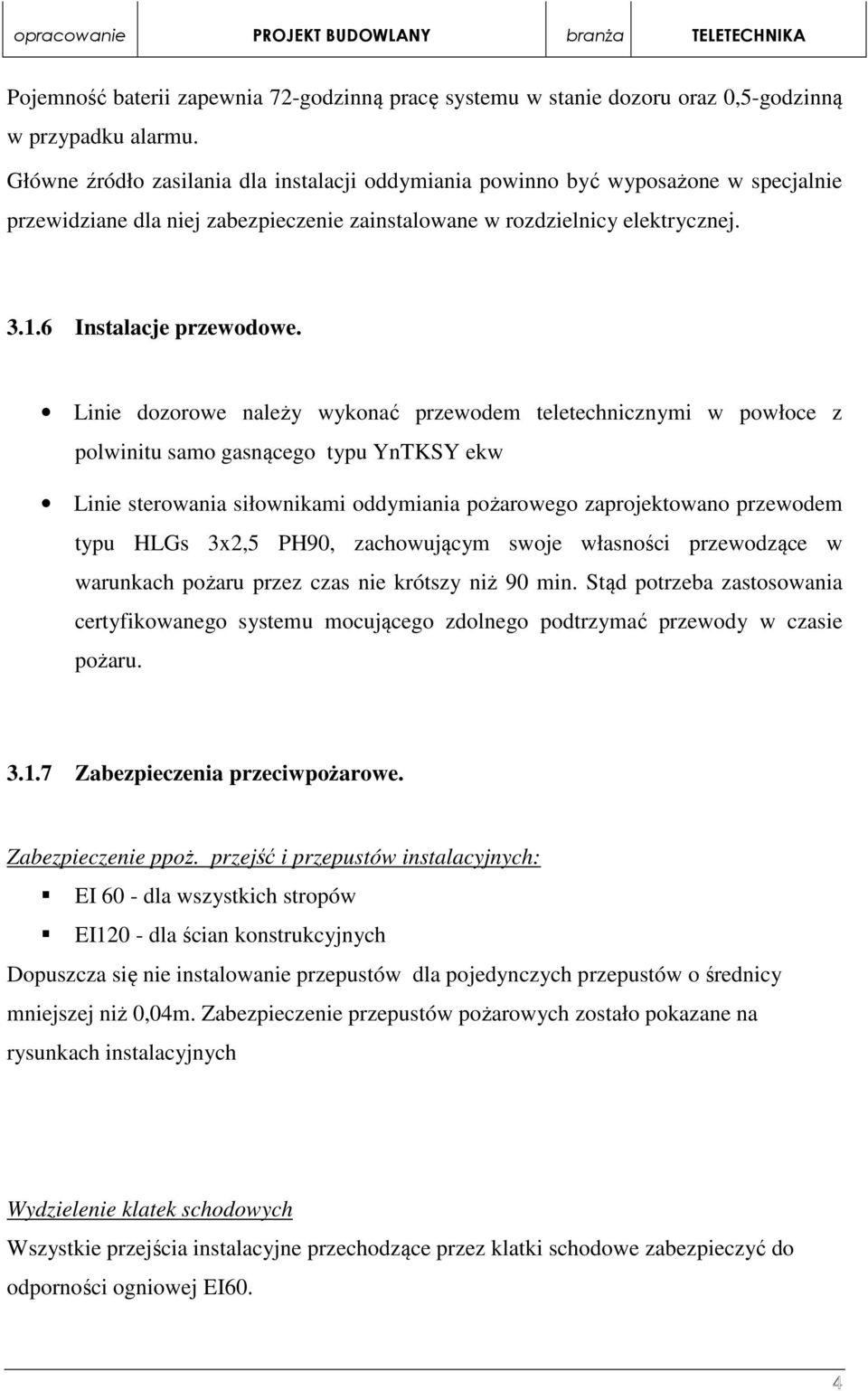

4 Pojemność baterii zapewnia 72-godzinną pracę systemu w stanie dozoru oraz 0,5-godzinną w przypadku alarmu. Główne źródło zasilania dla instalacji oddymiania powinno być wyposażone w specjalnie przewidziane dla niej zabezpieczenie zainstalowane w rozdzielnicy elektrycznej Instalacje przewodowe. Linie dozorowe należy wykonać przewodem teletechnicznymi w powłoce z polwinitu samo gasnącego typu YnTKSY ekw Linie sterowania siłownikami oddymiania pożarowego zaprojektowano przewodem typu HLGs 3x2,5 PH90, zachowującym swoje własności przewodzące w warunkach pożaru przez czas nie krótszy niż 90 min. Stąd potrzeba zastosowania certyfikowanego systemu mocującego zdolnego podtrzymać przewody w czasie pożaru Zabezpieczenia przeciwpożarowe. Zabezpieczenie ppoż. przejść i przepustów instalacyjnych: EI 60 - dla wszystkich stropów EI120 - dla ścian konstrukcyjnych Dopuszcza się nie instalowanie przepustów dla pojedynczych przepustów o średnicy mniejszej niż 0,04m. Zabezpieczenie przepustów pożarowych zostało pokazane na rysunkach instalacyjnych Wydzielenie klatek schodowych Wszystkie przejścia instalacyjne przechodzące przez klatki schodowe zabezpieczyć do odporności ogniowej EI60.

Linie dozorowe należy wykonać przewodem teletechnicznymi w powłoce z polwinitu samo gasnącego typu YnTKSY ekw Linie sterowania siłownikami oddymiania pożarowego zaprojektowano przewodem typu HLGs

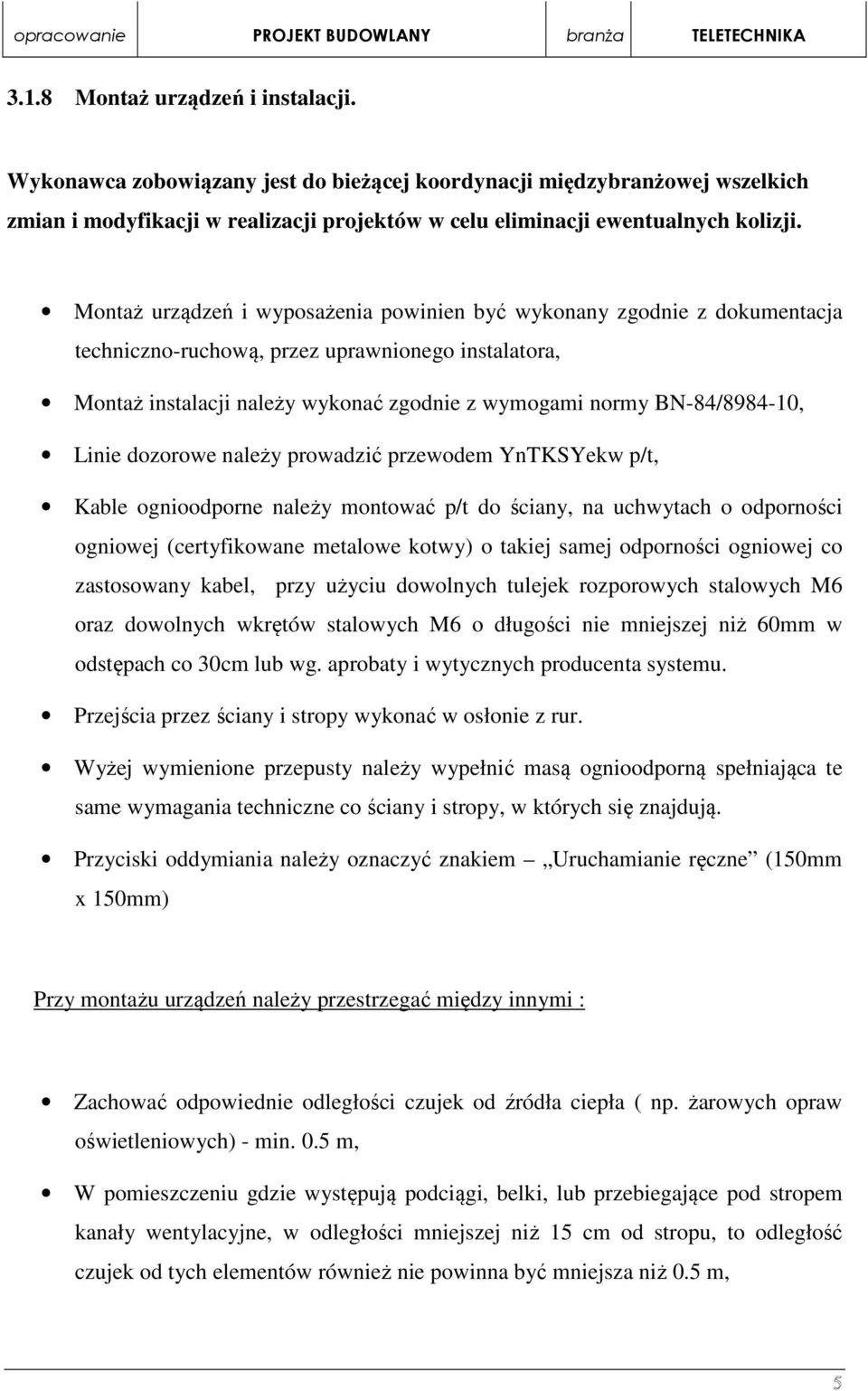

5 3.1.8 Montaż urządzeń i instalacji. Wykonawca zobowiązany jest do bieżącej koordynacji międzybranżowej wszelkich zmian i modyfikacji w realizacji projektów w celu eliminacji ewentualnych kolizji. Montaż urządzeń i wyposażenia powinien być wykonany zgodnie z dokumentacja techniczno-ruchową, przez uprawnionego instalatora, Montaż instalacji należy wykonać zgodnie z wymogami normy BN-84/ , Linie dozorowe należy prowadzić przewodem YnTKSYekw p/t, Kable ognioodporne należy montować p/t do ściany, na uchwytach o odporności ogniowej (certyfikowane metalowe kotwy) o takiej samej odporności ogniowej co zastosowany kabel, przy użyciu dowolnych tulejek rozporowych stalowych M6 oraz dowolnych wkrętów stalowych M6 o długości nie mniejszej niż 60mm w odstępach co 30cm lub wg. aprobaty i wytycznych producenta systemu. Przejścia przez ściany i stropy wykonać w osłonie z rur. Wyżej wymienione przepusty należy wypełnić masą ognioodporną spełniająca te same wymagania techniczne co ściany i stropy, w których się znajdują. Przyciski oddymiania należy oznaczyć znakiem Uruchamianie ręczne (150mm x 150mm) Przy montażu urządzeń należy przestrzegać między innymi : Zachować odpowiednie odległości czujek od źródła ciepła ( np. żarowych opraw oświetleniowych) - min. 0.5 m, W pomieszczeniu gdzie występują podciągi, belki, lub przebiegające pod stropem kanały wentylacyjne, w odległości mniejszej niż 15 cm od stropu, to odległość czujek od tych elementów również nie powinna być mniejsza niż 0.5 m,

Linie dozorowe należy prowadzić przewodem YnTKSYekw p/t, Kable ognioodporne należy montować p/t do ściany, na uchwytach o odporności ogniowej (certyfikowane metalowe kotwy) o takiej samej odporności

6 Przyciski należy montować na ścianach na wys. ok. 1,5 m od podłogi oraz w odległ. min. 0,5 m od innych urządzeń. Odstęp poziomy i pionowy czujek od innych urządzeń nie może być mniejszy niż 0.5 m. Nie można umieszczać czujek w strumieniu powietrza instalacji klimatyzacji, wentylacji nawiewnej lub wyciągowej. Minimalna odległość czujek od kratek nawiewnych wynosi 1,5m. Stropy perforowane, przez które jest doprowadzane powietrze do pomieszczenia powinny być zakryte w promieniu min. 0.5 m wokół czujki. Montaż instalacji oddymiania powinien nastąpić zgodnie z niniejszym projektem. Wszelkie wprowadzone zmiany do projektu winny być uzgodnione z projektantem systemu. Opracował Zenon Osiecki

Nie można umieszczać czujek w strumieniu powietrza instalacji klimatyzacji, wentylacji nawiewnej lub wyciągowej. Minimalna odległość czujek od kratek nawiewnych wynosi 1,5m.

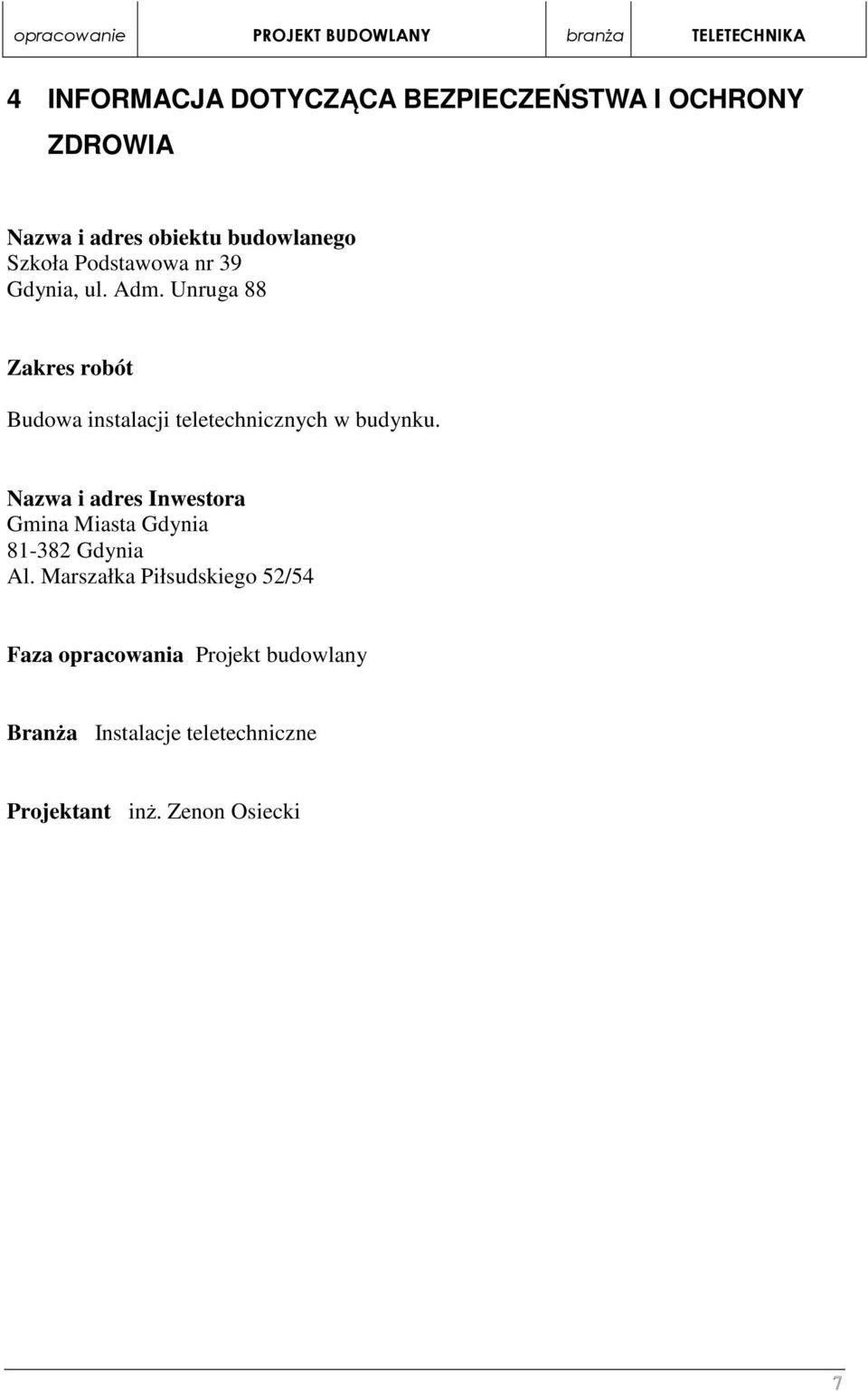

7 4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego Szkoła Podstawowa nr 39 Gdynia, ul. Adm. Unruga 88 Zakres robót Budowa instalacji teletechnicznych w budynku. Nazwa i adres Inwestora Gmina Miasta Gdynia Gdynia Al. Marszałka Piłsudskiego 52/54 Faza opracowania Projekt budowlany Branża Instalacje teletechniczne Projektant inż. Zenon Osiecki

Unruga 88 Zakres robót Budowa instalacji teletechnicznych w budynku.

8 Część opisowa Podstawa prawna Rozporządzenie Ministra Infrastruktury Dz. Ustaw nr 120 poz z dnia 23 czerwca 2003 r. opracowane na podstawie ustawy Prawo Budowlane (dz. Ustaw z 2000 r. nr 109 poz i innymi późniejszymi zmianami) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Zakres robót ułożenie kabli teletechnicznych wykonanie instalacje teletechnicznych wykonanie prób i pomiarów w zakresie opracowania Wykaz obiektów budowlanych Projektowany budynek Wskazanie zagrożeń montaż aparatury i przewodów w obiekcie, Środki zabezpieczające opracowanie harmonogramu robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych elementów instalacji; Wskazanie sposobu prowadzenia instruktażu pracowników Przed przystąpieniem do prac należy podać informację o: zakresie robót dla całego zamierzenia budowlanego przewidywanych zagrożeniach występujących podczas realizacji robót budowlanych, określając skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia, wydzieleniu i oznakowaniu miejsca prowadzenia robót, stosownie do rodzaju zagrożenia, sposobie ostrzegania pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, w tym:

Zakres robót ułożenie kabli teletechnicznych wykonanie instalacje teletechnicznych wykonanie prób i pomiarów w zakresie opracowania Wykaz obiektów budowlanych Projektowany budynek Wskazanie zagrożeń

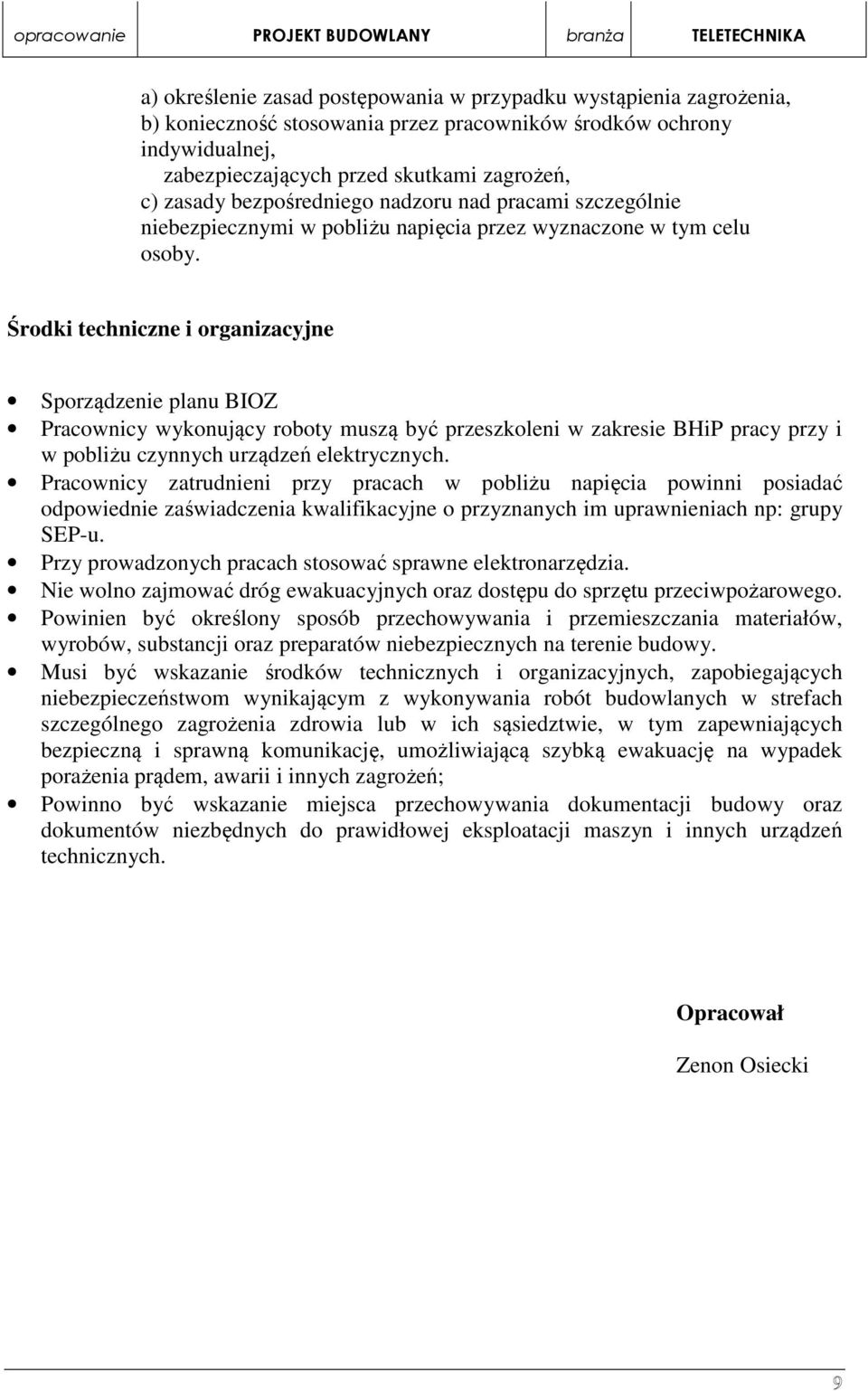

9 a) określenie zasad postępowania w przypadku wystąpienia zagrożenia, b) konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń, c) zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi w pobliżu napięcia przez wyznaczone w tym celu osoby. Środki techniczne i organizacyjne Sporządzenie planu BIOZ Pracownicy wykonujący roboty muszą być przeszkoleni w zakresie BHiP pracy przy i w pobliżu czynnych urządzeń elektrycznych. Pracownicy zatrudnieni przy pracach w pobliżu napięcia powinni posiadać odpowiednie zaświadczenia kwalifikacyjne o przyznanych im uprawnieniach np: grupy SEP-u. Przy prowadzonych pracach stosować sprawne elektronarzędzia. Nie wolno zajmować dróg ewakuacyjnych oraz dostępu do sprzętu przeciwpożarowego. Powinien być określony sposób przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy. Musi być wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek porażenia prądem, awarii i innych zagrożeń; Powinno być wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Opracował Zenon Osiecki

Środki techniczne i organizacyjne Sporządzenie planu BIOZ Pracownicy wykonujący roboty muszą być przeszkoleni w zakresie BHiP pracy przy i w pobliżu czynnych urządzeń elektrycznych.
