NAZWA OPRACOWANIA: WYDZIELENIE POŻAROWE KLATEK SCHODOWYCH I INSTALACJI ODDYMIANIA PAWILON SZPITALNY C

Transkrypt

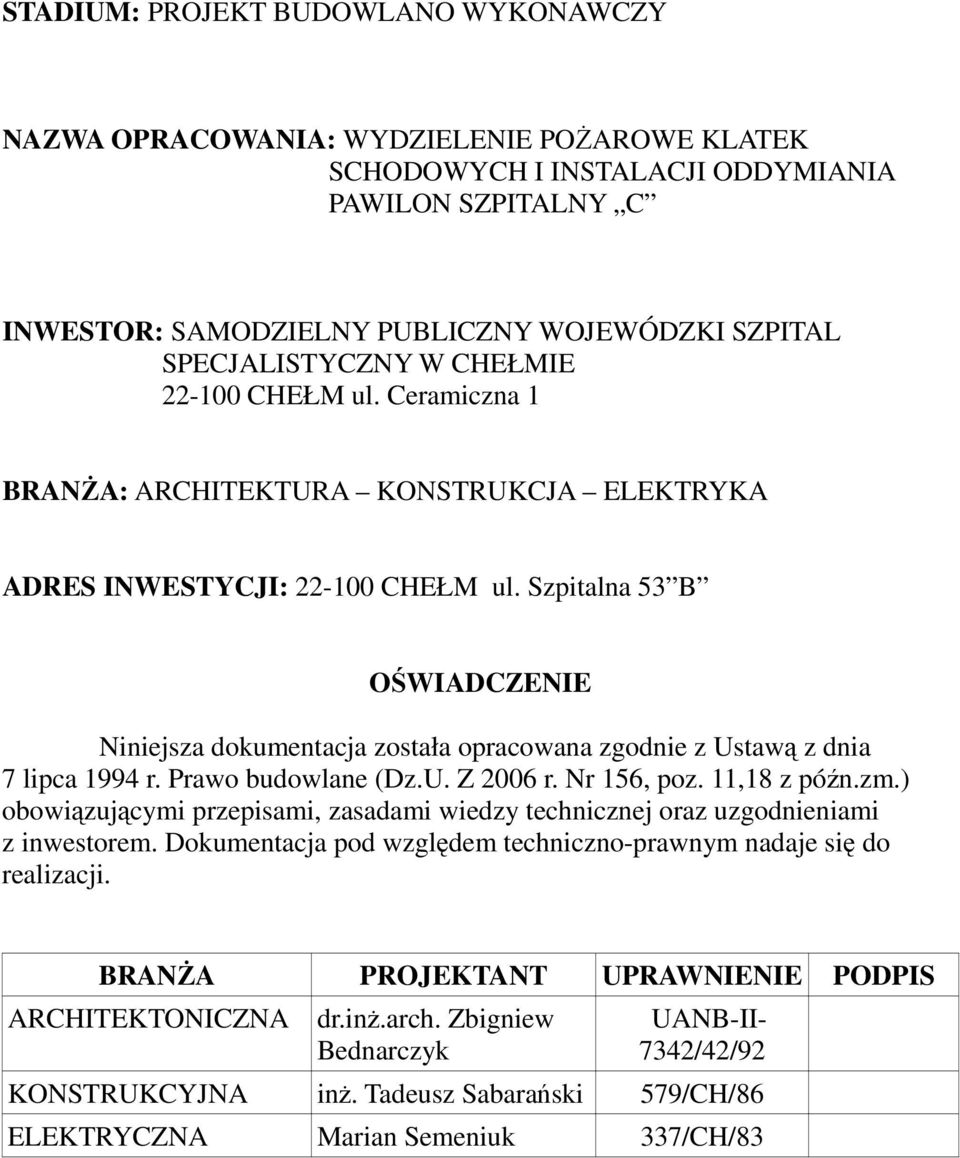

1 STADIUM: PROJEKT BUDOWLANO WYKONAWCZY NAZWA OPRACOWANIA: WYDZIELENIE POŻAROWE KLATEK SCHODOWYCH I INSTALACJI ODDYMIANIA PAWILON SZPITALNY C INWESTOR: SAMODZIELNY PUBLICZNY WOJEWÓDZKI SZPITAL SPECJALISTYCZNY W CHEŁMIE CHEŁM ul. Ceramiczna 1 BRANŻA: ARCHITEKTURA KONSTRUKCJA ELEKTRYKA ADRES INWESTYCJI: CHEŁM ul. Szpitalna 53 B OŚWIADCZENIE Niniejsza dokumentacja została opracowana zgodnie z Ustawą z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. Z 2006 r. Nr 156, poz. 11,18 z późn.zm.) obowiązującymi przepisami, zasadami wiedzy technicznej oraz uzgodnieniami z inwestorem. Dokumentacja pod względem techniczno-prawnym nadaje się do realizacji. BRANŻA PROJEKTANT UPRAWNIENIE PODPIS ARCHITEKTONICZNA dr.inż.arch. Zbigniew Bednarczyk UANB-II- 7342/42/92 KONSTRUKCYJNA inż. Tadeusz Sabarański 579/CH/86 ELEKTRYCZNA Marian Semeniuk 337/CH/83

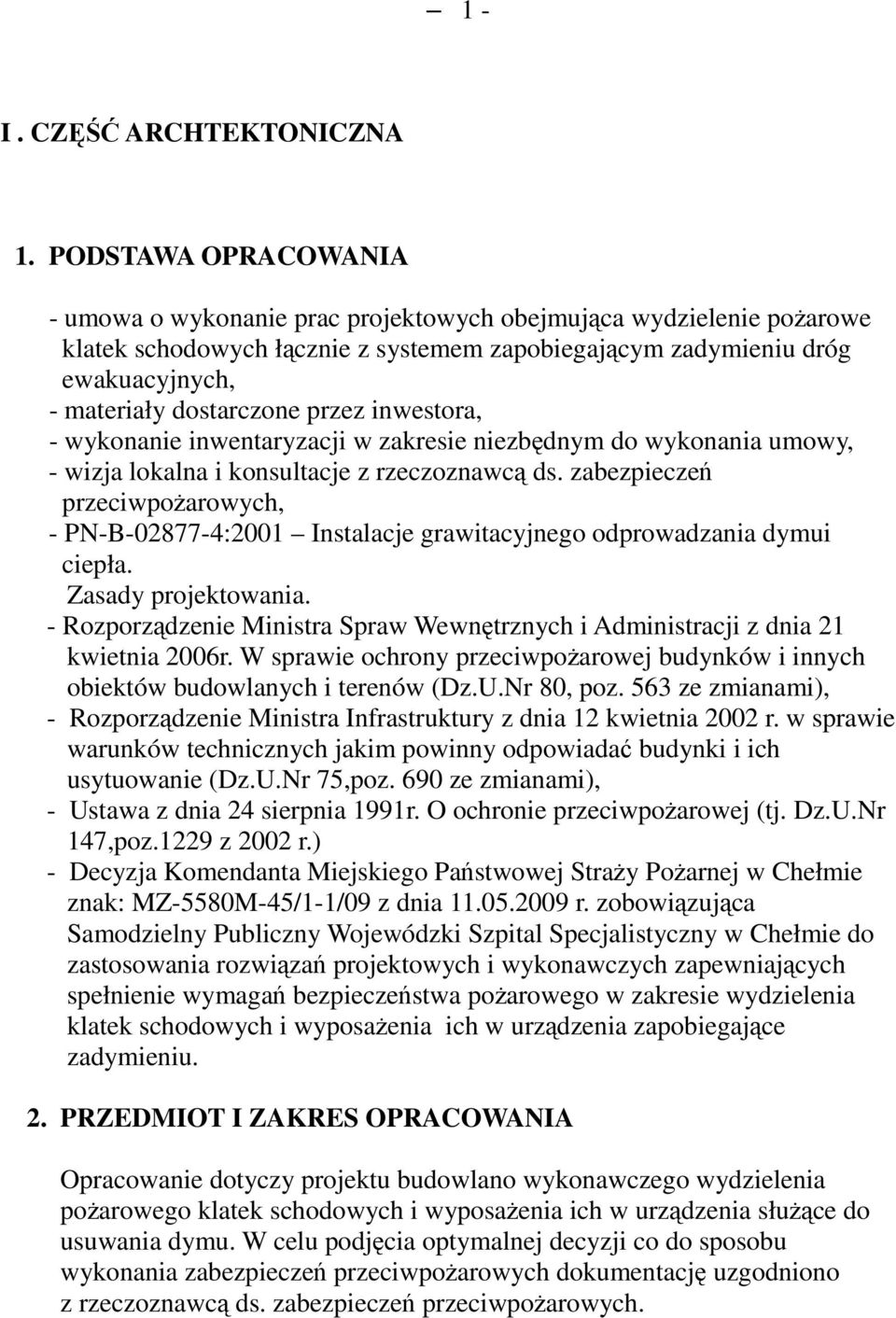

2 1 - I. CZĘŚĆ ARCHTEKTONICZNA 1. PODSTAWA OPRACOWANIA - umowa o wykonanie prac projektowych obejmująca wydzielenie pożarowe klatek schodowych łącznie z systemem zapobiegającym zadymieniu dróg ewakuacyjnych, - materiały dostarczone przez inwestora, - wykonanie inwentaryzacji w zakresie niezbędnym do wykonania umowy, - wizja lokalna i konsultacje z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, - PN-B :2001 Instalacje grawitacyjnego odprowadzania dymui ciepła. Zasady projektowania. - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. W sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów (Dz.U.Nr 80, poz. 563 ze zmianami), - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75,poz. 690 ze zmianami), - Ustawa z dnia 24 sierpnia 1991r. O ochronie przeciwpożarowej (tj. Dz.U.Nr 147,poz.1229 z 2002 r.) - Decyzja Komendanta Miejskiego Państwowej Straży Pożarnej w Chełmie znak: MZ-5580M-45/1-1/09 z dnia r. zobowiązująca Samodzielny Publiczny Wojewódzki Szpital Specjalistyczny w Chełmie do zastosowania rozwiązań projektowych i wykonawczych zapewniających spełnienie wymagań bezpieczeństwa pożarowego w zakresie wydzielenia klatek schodowych i wyposażenia ich w urządzenia zapobiegające zadymieniu. 2. PRZEDMIOT I ZAKRES OPRACOWANIA Opracowanie dotyczy projektu budowlano wykonawczego wydzielenia pożarowego klatek schodowych i wyposażenia ich w urządzenia służące do usuwania dymu. W celu podjęcia optymalnej decyzji co do sposobu wykonania zabezpieczeń przeciwpożarowych dokumentację uzgodniono z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.

3 CHARAKTERYSTYKA TECHNICZNA BUDYNKU 3.1. Przeznaczenie program funkcjonalny Pawilon C zlokalizowany przy ul. Szpitalnej53 B w Chełmie jest obiektem wolnostojącym, zaprojektowanym w roku 1955 przez Biuro Projektów Służby Zdrowia. W chwili obecnej Pawilon C pełni funkcję oddziału szpitala w którym jest oddział terapii uzależnień, poradni zdrowia psychicznego i pulmonologia Zestawienie powierzchni i kubatury - powierzchnia całkowita ,0 m 2 - kubatura m 3 - wysokość - 13,98 m 3.3. Ochrona przeciwpożarowa - kategorie zagrożenia ZL II - wysokość budynku SW (średniowysoki) 13,98 m - klasa odporności ogniowej B - klasa odporności ogniowej poszczególnych elementów budynku główną konstrukcję nośną stanowi szkielet żelbetowy o układzie poprzecznym, ściany szczytowe z cegły gr. 51cm, ściany zewnętrzne osłonowe z cegły gr. 38 cm docieplone metodą lekko mokrą styropianem gr. 5 cm ściany wewnętrzne cegła ceramiczna pełna cm stropodach wentylowany stropy typ ŻERAŃ na belkach żelbetowych klatki schodowe żelbetowe wylewane na mokro doświetlenie klatek schodowych podwójne pustaki szklane napowietrzanie poprzez zaprojektowane okna oddymiające

4 Strefy pożarowe Dopuszczalna powierzchnia strefy pożarowej dla budynku średniowysokiego ZL II wynosi m 2, a całkowita powierzchnia Pawilonu C wynosi 3420 m 2 wobec tego występuje jedna strefa pożarowa a pozostałe elementy budynku spełniają wymagania odporności ogniowej dla ścian, stropów i klatek schodowych min 120 minut odporności ogniowej. 4. WYDZIELENIE POŻAROWE KLATKI SCHODOWEJ NR 1,2,3 Wydzielenie pożarowe klatek schodowych oznaczonych na rzucie kolejnymi numerami 1,2 zaprojektowano zgodnie z wytycznymi z zakresu ochrony przeciwpożarowej. II. CZĘŚĆ ELEKTRYCZNA 5. WYPOSARZENIE KLATKI SCHODOWEJ W SYSTEM ODDYMIANIA GRAWITACYJNEGO DO USUWANIA DYMU KLATKA NR 1 Dobór urządzeń 1. Centrala oddymiania kompaktowa RZN 4402 K RZN 4404-K szt 1 2. Napęd KA 32/500 - szt 4 3. Konsola F-KA szt 4 4. Przycisk oddymiania RT-42 szt 3 5. Przycisk przewietrzania wręcz z obudową Czujnik dymu DOR-40 szt 2

5 - 4 - KLATKA NR 2 1. Centrala oddymiania kompaktowa RZN 4402 K RZN 4404-K szt 1 2. Napęd KA 32/500 - szt 4 3. Konsola F-KA szt 4 4. Przycisk oddymiania RT-42 szt 3 5. Przycisk przewietrzania wręcz z obudową Czujnik dymu DOR-40 szt 2 Centralka oddymiania RZN 4404 wykonana jest wpostaci szafki ściennej o wymiarach 250x250x91 mm. Centralka ta jest zasilana napięciem 230V/50Hz. Napięcie robocze to 24V napięcia stałego na wyjściach, do których podłączone są udządzeniaa elektrycznego systemu sterowania oddymianiem. Jest ona wyposażona w akumulatory pozwalające na pracę układu w ciągu 72 godzin po zaniku napięcia podstawowego. Centralka umozliwia: - ręczne wyzwalanie alarmu z przycisków oddymiania, - automatyczne wyzwalanie alaarmu z czujek dymowych, - przekazywanie informacji o alarmie (sygnał NO/NC), - przekazywanie informacji o uszkodzeniu systemu (sygnał NO/NC), - ręczne otwieranie okna oddymiającego w celu wentylacji obiektu w czasie normalnej eksploatacji bez wywołania stanu alarmowego (przewietrzanie). Centrala posiada optyczną sygnalizację stanu jej pracy, powtórzona w przyciskach oddymiania RT 42 włatwy sposób pozwala stwierdzić stan alarmu lub uszkodzenia systemu. Maksymalny pobór prądu przez siłowniki podłączone do centralki nie może przeekroczyć proądu dopuszczalnego pobieranego przez siłownik do niej podłączony (nax 4A). Miejsce zainstalowania centrali ostatnia kondygnacja klatek schodowych. Centralę należy ze względów użytkowych i serwisowych zamontować na wysokości ok. 1,8 m od podłogi (dolna krawędź). Należy zwrócić uwagę użytkownikowi na czasookres wymiany akumulatorów (zgodnie ze wskazaniami podanymi przez producenta zainstalowanych akumulatorów).

6 - 5 - Optyczna czujka dymu DOR-40 Czujkaprzeznaczona jest do wykrywania widzialnego dymu towarzyszącego powstawaniu większości pożarów. Umożliwia wykrycie pożaru w jego początkowym stadium, gdy materiał jeszcze się tli, co następuje na ogół długo przed wybuchem otwartego płomienia i zauważalnym wzrostem temperatury. Czujka charakteryzuje się znaaczną odpornością na wiatr, zmiany ciśnienia i kondensację pary wodnej. Ma dużą czułość na dym widzialny. Dane techniczne: napięcie pracy 12 V- 28 V maksymalny pobór prądu < 60µA prąd alarmowania 20 ma maksymalna powierzchnia dozorowania m² temperatura pracy -25 C do + 55 C Przycisk oddymiania RT 42 Ręczne uruchamianie oddymiania realizowane będzie za pomocą przycisków oznaczonych naposzczególnych rzutach. Przyciski wykonane są w wersji natynkowej. Siłownik KA 32/500 W rozwiązaniu wykorzystano siłownik łańcuchowy w obudowie z elokasalowanego aluminium, wyposażony w kondensator przeciwzakłóceniowy, wyłącznik przeciążeniowy, wyłączniki krańcowe. Dane techniczne siłownika: zasilanie 24V/4A siła ciągnienia/pchania 300/500 N prędkość 8/12 s Instalację siłownika wykonać jakonatynkową przewodem HDGs 2x1,5 mm². Siłownik umocować na ramie przy pomocy konsol mocujących F-KA, w taki sposób aby siłownik otworzył skrzydło okna oddymiającego i odpowietrzającego.

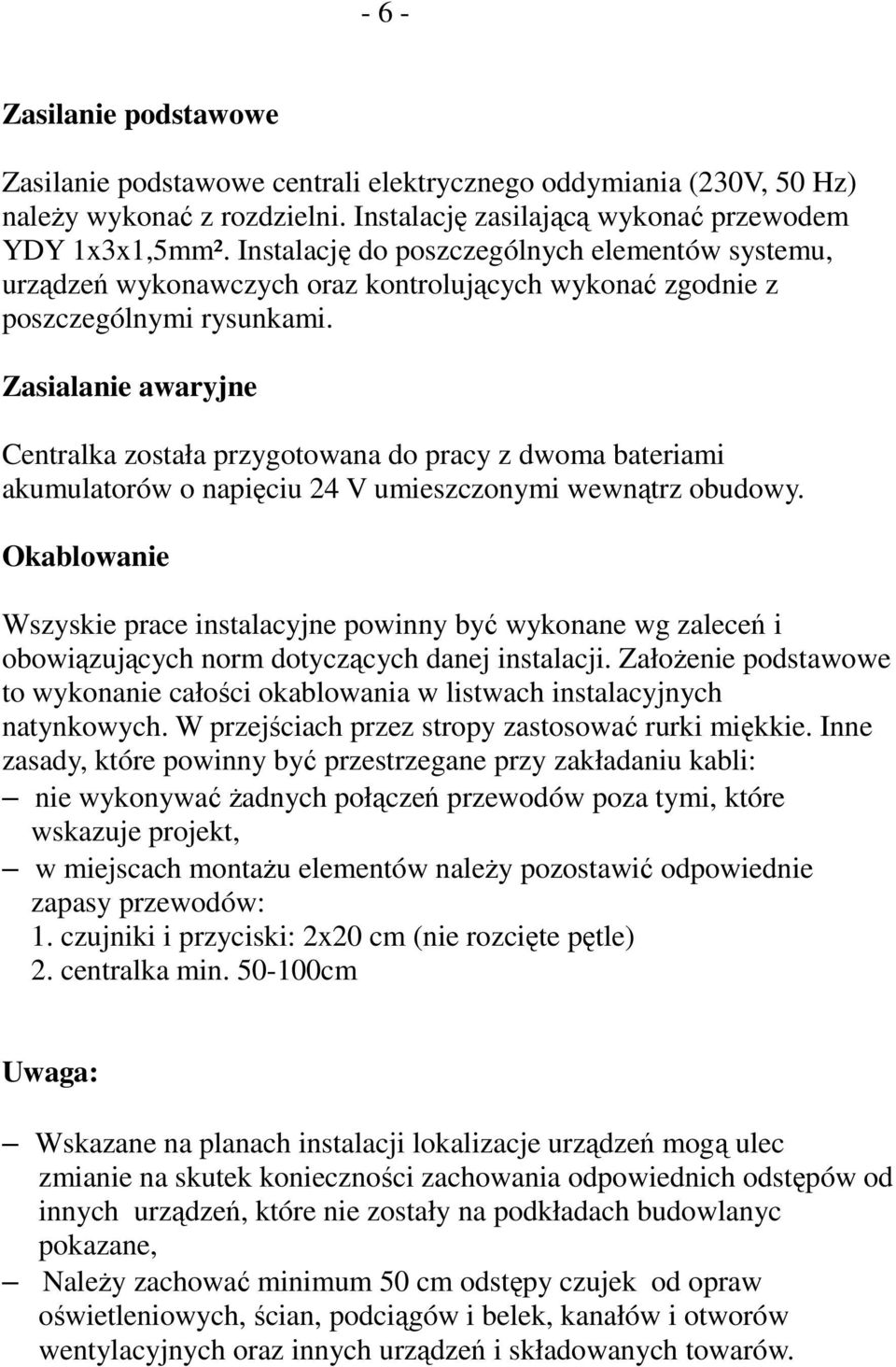

7 - 6 - Zasilanie podstawowe Zasilanie podstawowe centrali elektrycznego oddymiania (230V, 50 Hz) należy wykonać z rozdzielni. Instalację zasilającą wykonać przewodem YDY 1x3x1,5mm². Instalację do poszczególnych elementów systemu, urządzeń wykonawczych oraz kontrolujących wykonać zgodnie z poszczególnymi rysunkami. Zasialanie awaryjne Centralka została przygotowana do pracy z dwoma bateriami akumulatorów o napięciu 24 V umieszczonymi wewnątrz obudowy. Okablowanie Wszyskie prace instalacyjne powinny być wykonane wg zaleceń i obowiązujących norm dotyczących danej instalacji. Założenie podstawowe to wykonanie całości okablowania w listwach instalacyjnych natynkowych. W przejściach przez stropy zastosować rurki miękkie. Inne zasady, które powinny być przestrzegane przy zakładaniu kabli: nie wykonywać żadnych połączeń przewodów poza tymi, które wskazuje projekt, w miejscach montażu elementów należy pozostawić odpowiednie zapasy przewodów: 1. czujniki i przyciski: 2x20 cm (nie rozcięte pętle) 2. centralka min cm Uwaga: Wskazane na planach instalacji lokalizacje urządzeń mogą ulec zmianie na skutek konieczności zachowania odpowiednich odstępów od innych urządzeń, które nie zostały na podkładach budowlanyc pokazane, Należy zachować minimum 50 cm odstępy czujek od opraw oświetleniowych, ścian, podciągów i belek, kanałów i otworów wentylacyjnych oraz innych urządzeń i składowanych towarów.

8 - 7 - Opis działania instalacji Podczas dozorowania na centralce instalacji powinna świecić się tylko kontrolka zasilania. Po wykryciu pożaru przez czujkę dymu zainstalowaną na ostatniej kondygnacji nie rzadziej niż co 3 kondygnacje w najwyższym punkcie klatki schodowej sygnał przekazywany jest do centralki instalacji oddymiania, ta natomiast podaje napięcie na siłownik otwierający okno oddymiające i siłownik otwierający okno odpowietrzające. Uruchomienie instalacji oddymiania może także nastąpić po uruchomieniu przycisków oddymiania zlokalizowanych na każdej kondygnacji w obrębie klatki schodowej. Do celów użytkowych instalacja została także wyposażona w przycisk przewietrzania, za pomocą którego można otwierać i zamykać okno oddymiające pod dowolnym kątem. Przycisk przewietrzania zainstalowany będzie na ostatniej kondygnacji klatki schodowej. Wskazówki montażowe poszczególne elementy należy zainstalować w miejscach zgodnych z rozmieszczeniem na rysunkach, czujki optyczne dymu umieścić przy suficie na środku biegu schodów, do zasilania siłownika otwierającego okno oddymiające i odpowietrzające należy zastosować przewód HDGs 1x2x1,5 mm a do zasilania centralki YDY1x3x1,5 mm, połączenia czujki i przycisków z centralką należy zrealizować przy pomocy przewodów YnTKSYekw. przyciski oddymiania należy zainstalować na klatce schodowej (na poszczególnych kondygnacjach, zgodnie z rysunkami) na wysokości min. 150 cm od poziomu podłogi, przycisk przewietrzania na najwyższej kondygnacji. okablowanie należy prowadzić w listwach elektroinstalacyjnych 12x20 i 25x15.

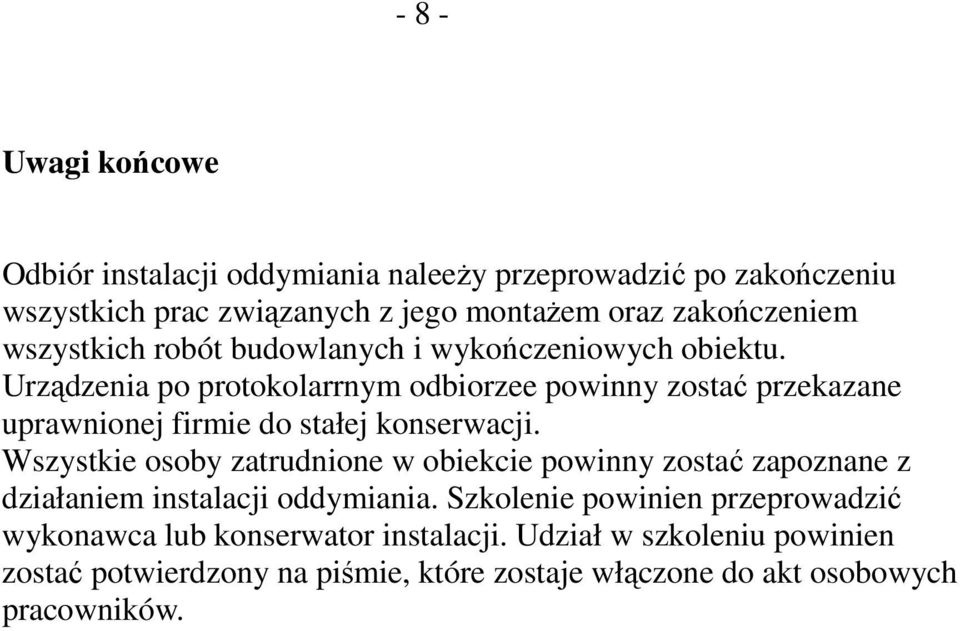

9 - 8 - Uwagi końcowe Odbiór instalacji oddymiania naleeży przeprowadzić po zakończeniu wszystkich prac związanych z jego montażem oraz zakończeniem wszystkich robót budowlanych i wykończeniowych obiektu. Urządzenia po protokolarrnym odbiorzee powinny zostać przekazane uprawnionej firmie do stałej konserwacji. Wszystkie osoby zatrudnione w obiekcie powinny zostać zapoznane z działaniem instalacji oddymiania. Szkolenie powinien przeprowadzić wykonawca lub konserwator instalacji. Udział w szkoleniu powinien zostać potwierdzony na piśmie, które zostaje włączone do akt osobowych pracowników.
