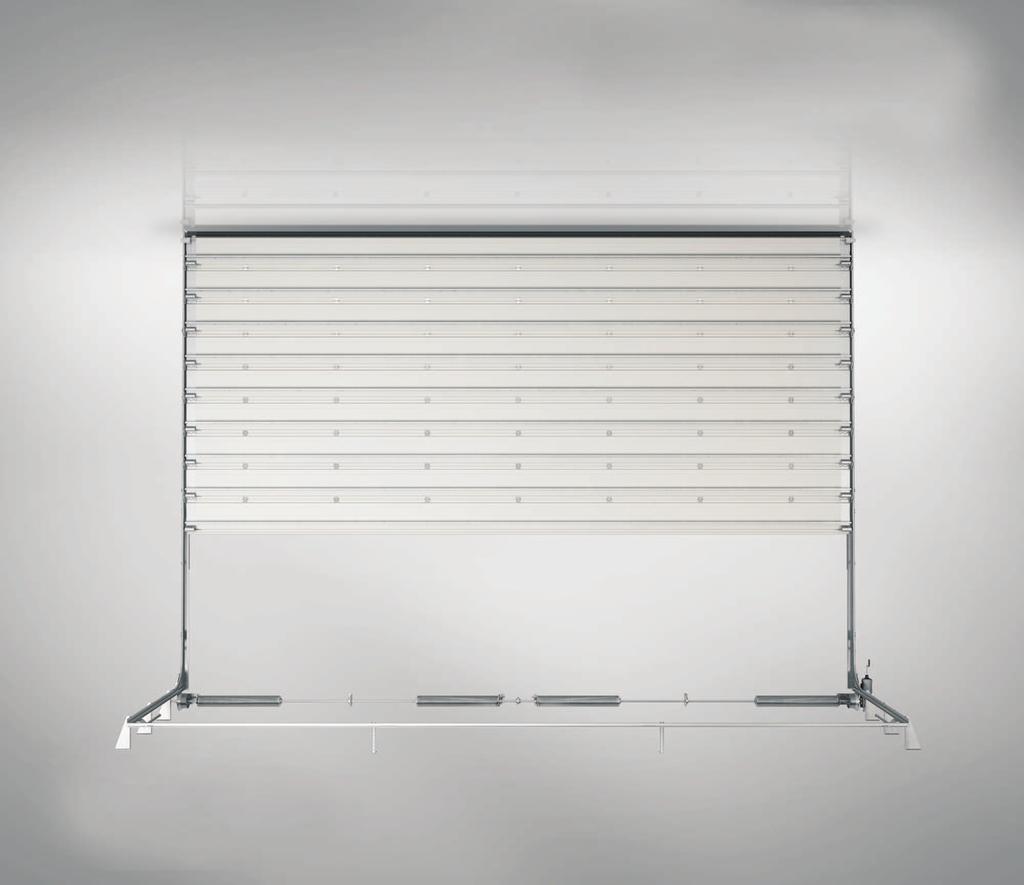

Przygotowanie pomieszczenia do montażu bramy MakroTherm XXL

Transkrypt

1 Przygotowanie pomieszczenia do montażu bramy MakroTherm XXL 123

2 Warunki zabudowy MakroTherm XXL N E Sposób prawidłowego pomiaru przedstawia rysunek obok. Dla prawidłowej zabudowy bramy wymagane jest nadproże N, przestrzenie boczne W 1, W2 oraz głębokość pomieszczenia E. W 1 W 2 Typ prowadzenia Sposób otwierania Nadproże N [mm] min Minimalne przestrzeń W1 lub W 2 [mm] od strony mechanizmu otwierającego Minimalna przestrzeń W 1, W 2 [mm] od strony wolnej Minimalna głębokość pomieszczenia E [mm] STL 650 [mm] Ho+800 [mm] HL Napęd elektryczny >710 [mm] 530 [mm] 330 [mm] Ho-N+1470 [mm] wartość zgodna z wysokością nadproża podanego w zamówieniu. 124

3 Zasilanie STL- Prowadzenie standardowe N=650 Brama automatyczna 127 8xx = = = = 7 N 380 Ho- wysokość otworu (wymiar zamówieniowy) 1 a szerokość otworu (wymiar zamówieniowy) 530 minimalna przestrzeń pozwalająca zamontować napęd minimalna przestrzeń od strony wolnej Legend: a - profil zamknięty 120 x120 x4mm - źródło zasilania gniazdo 3x400V 16A - dla siłownika, przewód zasilający 5x1.5mm bezpiecznik zwłoczny 10 A Konstrukcja wykonana z profili zamkniętych120x120x4 lub większych, powinna tworzyć od wewnątrz pomieszczenia równą płaszczyznę. Przestrzeń potrzebna do wmontowania bramy musi być wolna od wszelkiego rodzaju rur, przewodów itp. Niniejszy rysunek nie jest projektem konstrukcji, pokazuje. jedynie miejsca zamontowania podzespołów. Przed wykonaniem konstrukcji powinna być ona zaprojektowana przez projektanta posiadającego stosowne uprawnienia budowlane. Rysunek przedstawia rozwiązanie dla montażu silnika po lewej stronie. W przypadku montażu silnika po prawej stronie źródło zasilania oraz blachę należy przygotować po prawej stronie konstrukcji (lustrzane odbicie). 125

4 N=650mm Widok wewnątrz Ho Ho + 20 Ho (dla Nmin) Ho+Nmin wymagana wolna przestrzeń potrzebna 126 Ho

5 N=650mm Widok z boku 535 E=Ho+800 ok 680 max 1 max 1 max 1 max 1 (ok 140) 230 Ho+Nmin Ho Ho- Ho wymagana wolna przestrzeń potrzebna 127

6 N=650mm Widok z góry E=Ho wymagana wolna przestrzeń potrzebna 128

7 Zasilanie STL- Prowadzenie standardowe N>710 Brama automatyczna 167 8xx = = = = N a Ho+N 1 Ho- wysokość otworu (wymiar zamówieniowy) szerokość otworu (wymiar zamówieniowy) minimalna przestrzeń pozwalająca zamontować napęd minimalna przestrzeń od strony wolnej a - profil zamknięty 120 x120 x4mm - źródło zasilania gniazdo 3x400V 16A - dla siłownika, przewód zasilający 5x1.5mm bezpiecznik zwłoczny 10 A Konstrukcja wykonana z profili zamkniętych120x120x4 lub większych, powinna tworzyć od wewnątrz pomieszczenia równą płaszczyznę. Przestrzeń potrzebna do wmontowania bramy musi być wolna od wszelkiego rodzaju rur, przewodów itp. Niniejszy rysunek nie jest projektem konstrukcji, pokazuje. jedynie miejsca zamontowania podzespołów. Przed wykonaniem konstrukcji powinna być ona zaprojektowana przez projektanta posiadającego stosowne uprawnienia budowlane. Rysunek przedstawia rozwiązanie dla montażu silnika po lewej stronie. W przypadku montażu silnika po prawej stronie źródło zasilania oraz blachę należy przygotować po prawej stronie konstrukcji (lustrzane odbicie). 129

8 N>710mm Widok wewnątrz Ho Ho+N-160 Ho+Nmin wymagana wolna przestrzeń potrzebna 130

9 N=710mm Widok z boku E=Ho-N+1470 ok 700 max 1400 max ok Hs=Ho+Nmin Ho Hs Hs wymagana wolna przestrzeń potrzebna 131

10 N=710mm 330 Widok z góry 530 E=Ho-N wymagana wolna przestrzeń potrzebna 132
