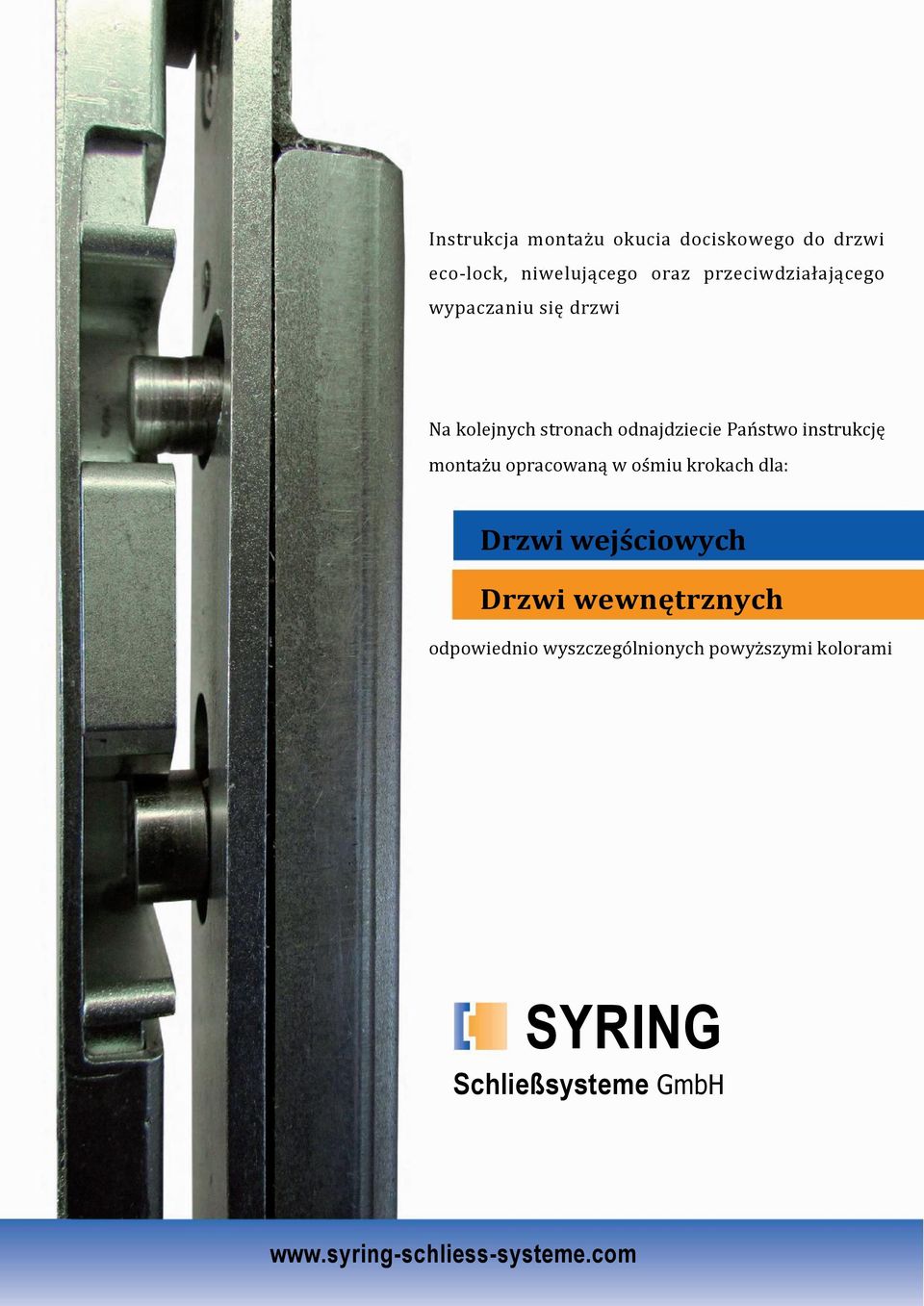

1 Instrukcja montażu okucia dociskowego do drzwi eco-lock, niwelującego oraz przeciwdziałającego wypaczaniu się drzwi Na kolejnych stronach odnajdziecie Państwo instrukcję montażu opracowaną w ośmiu krokach dla: Drzwi wejściowych Drzwi wewnętrznych odpowiednio wyszczególnionych powyższymi kolorami SYRING Schließsysteme GmbH

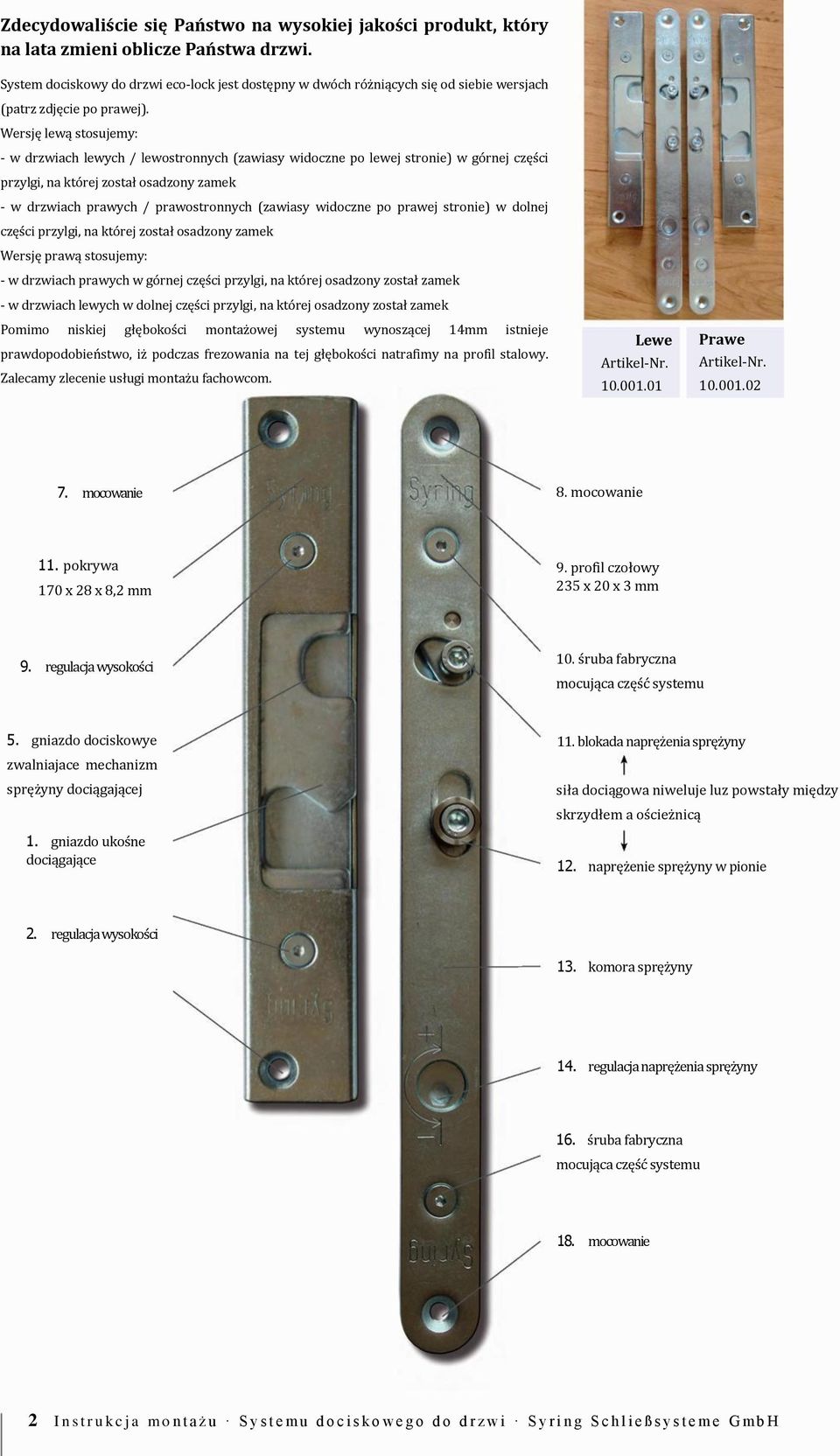

2 Zdecydowaliście się Państwo na wysokiej jakości produkt, który na lata zmieni oblicze Państwa drzwi. System dociskowy do drzwi eco-lock jest dostępny w dwóch różniących się od siebie wersjach (patrz zdjęcie po prawej). Wersję lewą stosujemy: - w drzwiach lewych / lewostronnych (zawiasy widoczne po lewej stronie) w górnej części przylgi, na której został osadzony zamek - w drzwiach prawych / prawostronnych (zawiasy widoczne po prawej stronie) w dolnej części przylgi, na której został osadzony zamek Wersję prawą stosujemy: - w drzwiach prawych w górnej części przylgi, na której osadzony został zamek - w drzwiach lewych w dolnej części przylgi, na której osadzony został zamek Pomimo niskiej głębokości montażowej systemu wynoszącej 14mm istnieje prawdopodobieństwo, iż podczas frezowania na tej głębokości natrafimy na profil stalowy. Zalecamy zlecenie usługi montażu fachowcom. Lewe Artikel-Nr Prawe Artikel-Nr mocowanie 8. mocowanie 11. pokrywa 170 x 28 x 8,2 mm 9. profil czołowy 235 x 20 x 3 mm 9. regulacja wysokości 10. śruba fabryczna mocująca część systemu 5. gniazdo dociskowye zwalniajace mechanizm sprężyny dociągającej 1. gniazdo ukośne dociągające 11. blokada naprężenia sprężyny siła dociągowa niweluje luz powstały między skrzydłem a ościeżnicą Die gegenläufige Kraft dociągający ramiak do przylgi ościeżnicy 12. naprężenie sprężyny w pionie 2. regulacja wysokości 13. komora sprężyny 3. mocowanie 14. regulacja naprężenia sprężyny 16. śruba fabryczna mocująca część systemu 18. mocowanie 2 I n s t r u k c j a m o n t a ż u S y s t e m u d o c i s k o w e g o d o d r z w i S y r i n g S c h l i e ß s y s t e m e G m b H

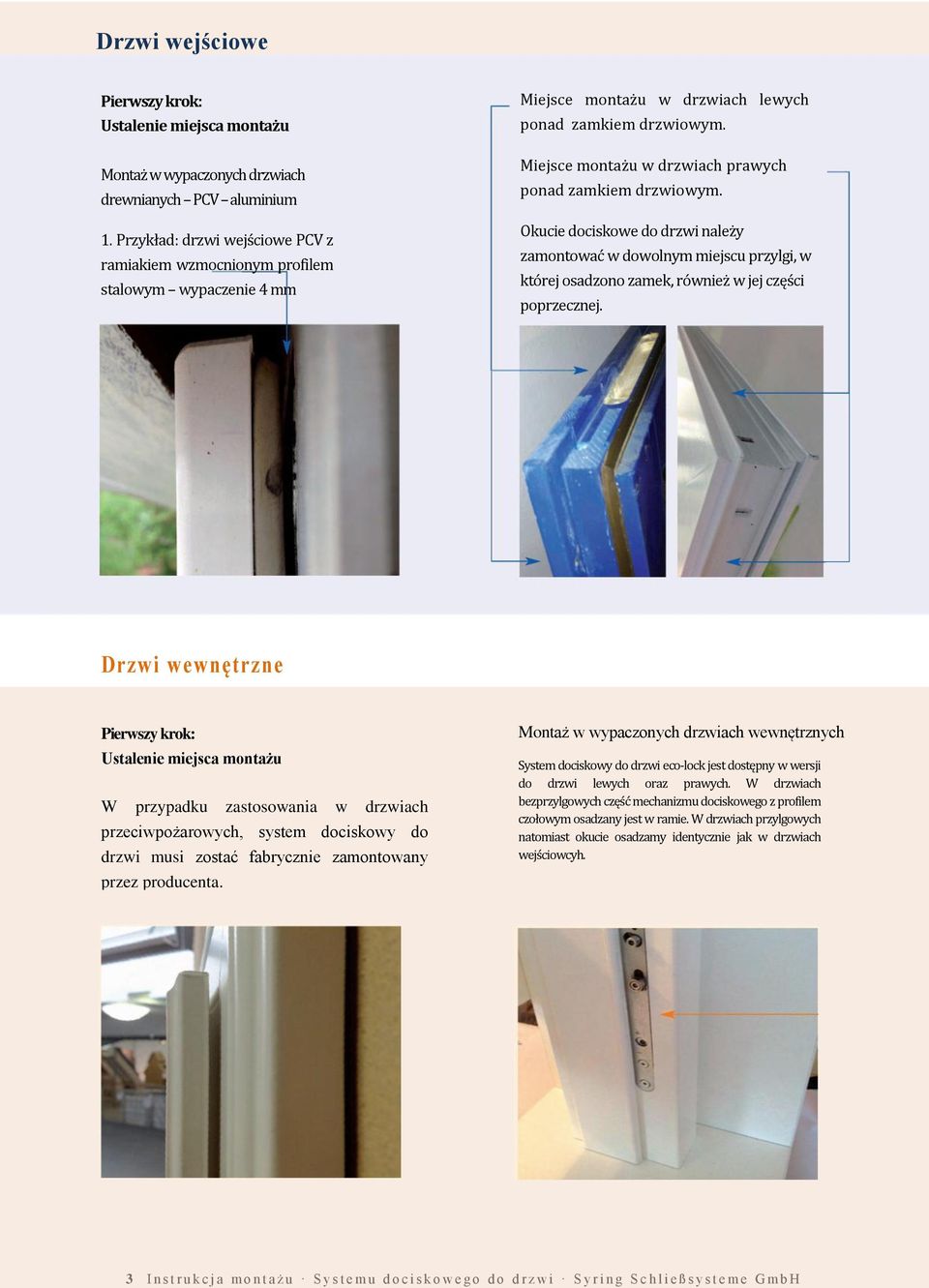

3 Drzwi wejściowe Pierwszy krok: Ustalenie miejsca montażu Montaż w wypaczonych drzwiach drewnianych PCV aluminium 1. Przykład: drzwi wejściowe PCV z ramiakiem wzmocnionym profilem stalowym wypaczenie 4 mm Miejsce montażu w drzwiach lewych ponad zamkiem drzwiowym. Miejsce montażu w drzwiach prawych ponad zamkiem drzwiowym. Okucie dociskowe do drzwi należy zamontować w dowolnym miejscu przylgi, w której osadzono zamek, również w jej części poprzecznej. Pierwszy krok: Ustalenie miejsca montażu W przypadku zastosowania w drzwiach przeciwpożarowych, system dociskowy do drzwi musi zostać fabrycznie zamontowany przez producenta. Montaż w wypaczonych drzwiach wewnętrznych System dociskowy do drzwi eco-lock jest dostępny w wersji do drzwi lewych oraz prawych. W drzwiach bezprzylgowych część mechanizmu dociskowego z profilem czołowym osadzany jest w ramie. W drzwiach przylgowych natomiast okucie osadzamy identycznie jak w drzwiach wejściowcyh. 3 I n s t r u k c j a m o n t a ż u S y s t e m u d o c i s k o w e g o d o d r z w i S y r i n g S c h l i e ß s y s t e m e G m b H

4 Drzwi wejściowe Krok drugi: oznaczenie miejsca montażu Ustalić oraz oznaczyć miejsce montażu okucia dociskowego do drzwi na przyldze drzwiowej Krok trzeci: Ustalenie odpowiedniej pozycji montażowej elementów okucia WAŻNE! Przy zamkniętych drzwiach przednie brzegi obu okuć powinny się ze sobą licować, aby zadziałała siła dociągowa. Okucie 1 na skrzydle/okucie 2 na ościeżnicy 1 2 Drugi krok: Ustalenie odpowiedniej pozycji montażowej elementów okucia WAŻNE! Przy zamkniętych drzwiach przednie brzegi obu okuć powinny się ze sobą licować, aby zadziałała siła dociągowa Trzeci krok: Frezowanie Frezowanie w ramie standardową frezarką górnowrzecionową Okucie na skrzydle Okucie na ościeżnicy I n s t r u k c j a m o n t a ż u S y s t e m u d o c i s k o w e g o d o d r z w i S y r i n g S c h l i e ß s y s t e m e G m b H

5 Drzwi wejściowe Krok czwarty: Frezowanie w przyldze ościeżnicy UWAGA! Przed frezowanem zalecamy w miejscu osadzenia okucia wywiertać otwór, w celu sprawdzenia, czy podczas frezowania nie natrafimy na profil stalowy. Krok piąty Przykręcenie systemu dociągającego na przyldze ramy oraz skrzydła Krok czwarty: Montaż w ościeżnicy Krok piąty: Montaż w przyldze skrzydła Montaż z reguły można przeprowadzić w prawie każdych drzwiach 5 I n s t r u k c j a m o n t a ż u S y s t e m u d o c i s k o w e g o d o d r z w i S y r i n g S c h l i e ß s y s t e m e G m b H

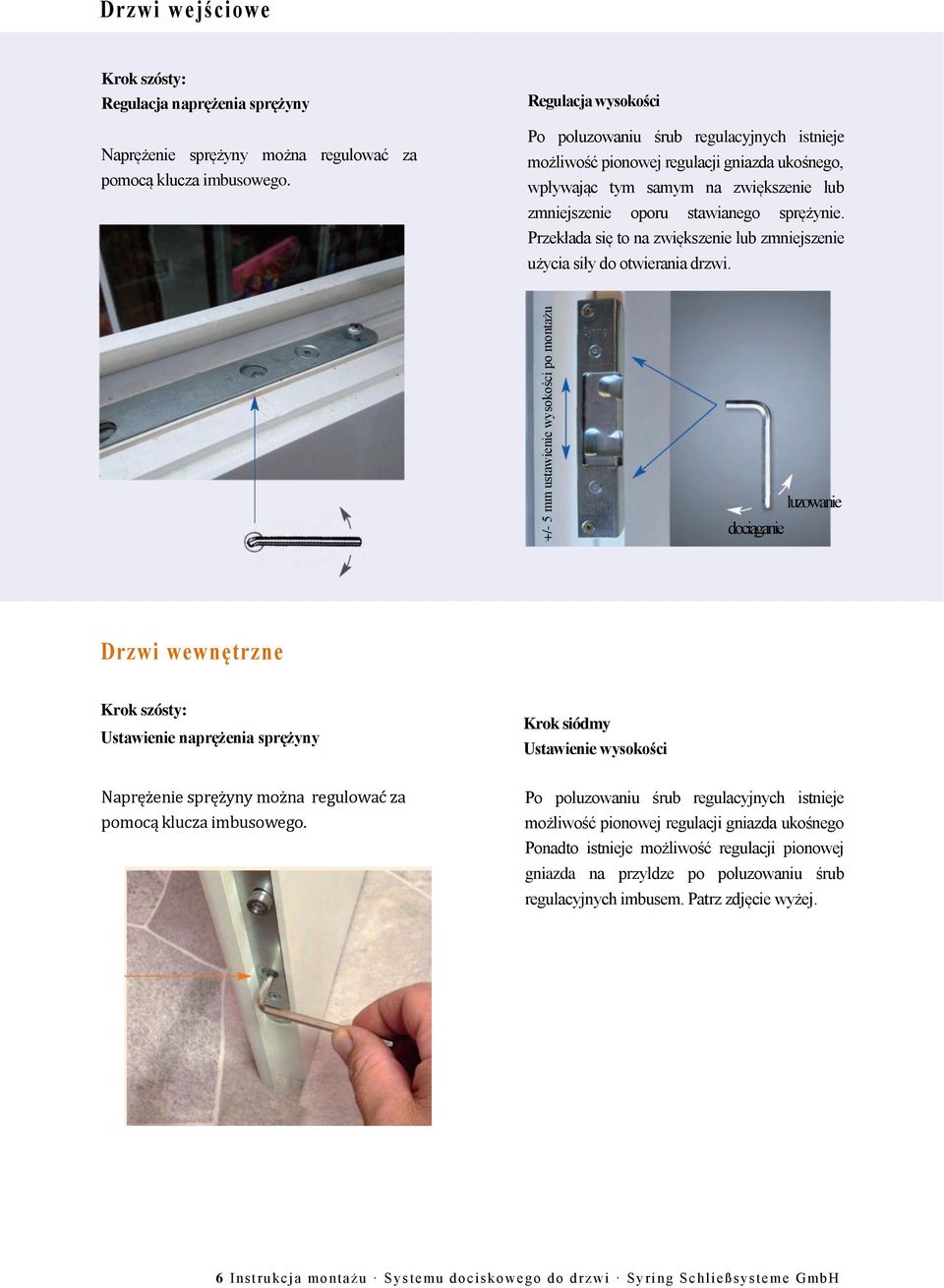

6 +/- 5 mm ustawienie wysokości po montażu Drzwi wejściowe Krok szósty: Regulacja naprężenia sprężyny Naprężenie sprężyny można regulować za pomocą klucza imbusowego. Regulacja wysokości Po poluzowaniu śrub regulacyjnych istnieje możliwość pionowej regulacji gniazda ukośnego, wpływając tym samym na zwiększenie lub zmniejszenie oporu stawianego sprężynie. Przekłada się to na zwiększenie lub zmniejszenie użycia siły do otwierania drzwi. dociąganie luzowanie Krok szósty: Ustawienie naprężenia sprężyny Krok siódmy Ustawienie wysokości Naprężenie sprężyny można regulować za pomocą klucza imbusowego. Po poluzowaniu śrub regulacyjnych istnieje możliwość pionowej regulacji gniazda ukośnego Ponadto istnieje możliwość regulacji pionowej gniazda na przyldze po poluzowaniu śrub regulacyjnych imbusem. Patrz zdjęcie wyżej. 6 Instru kcja montażu Sys temu do cisko wego do drzwi Syring Schließsysteme GmbH

7 Drzwi wejściowe Krok ósmy: Problem został rozwiązany przeciąg, zimno, zapachy oraz hałas zostają w stały i regularany sposób odizolowane od budynku Należy mieć na uwadze, że wypaczenie niektórych drzwi jest tak duże, że zastosowanie omawianego systemu dociskowego może nie wystarczyć. Krok ósmy: Problem został rozwiązany przeciąg, zimno, zapachy, hałas zostają w stały i regularny sposób odizolowane od budynku Wypaczenie niektórych drzwi jest tak duże, że zastosowanie omawianego systemu dociskowego może nie wystarczyć. 7 I n s t r u k c j a m o n t a ż u S y s t e m u d o c i s k o w e g o d o d r z w i S y r i n g S c h l i e ß s y s t e m e G m b H
