RapidRoll 392. Specyfikacja techniczna Brama Szybkobieżna. Wiatr zostaje na zewnątrz. Solidna brama przemysłowa za niewielkie pieniądze.

Transkrypt

1 Specyfikacja techniczna Brama Szybkobieżna RapidRoll 392 Wiatr zostaje na zewnątrz. Solidna brama przemysłowa za niewielkie pieniądze. Awaryjne otwieranie po zwolnieniu hamulca za pomocą wbudowanych przeciwwag. System Crash dostępny w opcji. Nowa generacja inteligentnych sterowników bram przemysłowych Albany Door Systems

2 Brama Szybkobieżna RapidRoll 392 ZALETY BRAMY ALBANY RAPIDROLL duże prędkości otwierania i zamykania minimalizują straty energii cieplnej - solidna przemysłowa brama o dużej wytrzymałości za niewielkie pieniądze - podstawowa konstrukcja bramy może być rozbudowana w zależności od indywidualnych wymagań - klipsy przeciwwiatrowe prowadzone w kolumnach bocznych oferują wysoką odporność na wiatr oraz długą żywotność - kurtyna bramy wykonana z PVC o dużej przejrzystości lub ze wzmocnionego materiału RollTex Plus przy powyższonych wymaganiach odporności mechanicznej ZASTOSOWANIE - jako brama zewnętrzna w celu ochrony przed przeciągami i dla kontroli dostępu - jako przegroda dla podziału pomieszczeń i pozwalająca na oszczędność energii - w śluzach transportowych KONSTRUKCJA Konstrukcja samonośna. System równoważenia masy kurtyny z przeciwwagami jest umieszczony w kolumnach bocznych. W bramach o szerokości do 4500mm wał nawojowy wykonany jest z aluminium, natomiast w szerszych bramach ze stali. Profil dolny jest wykonany z aluminium i może być wyposażony w system Crash. KURTYNA BRAMY Kurtyna bramy wykonana jest z przezroczystego PVC z pionowymi pasami bezpieczeństwa. Alternatywnie dla zastosowań o większych wymogach mechanicznych może być użyta kurtyna z materiału RollTex Plus. Kurtyna jest wyposażona w klipsy przeciwwiatrowe, które trzymają kurtynę w profilach kolumn bocznych nawet przy silnym naporze wiatru. System naprężenia kurtyny jest standardowym wyposażeniem w bramie RapidRoll 392. SYSTEM CRASH Brama może być wyposażona w system Crash. W przypadku kolizji z pojazdem, profil dolny wypada z prowadnic i powoduje natychmiastowe zatrzymanie bramy. Następnie profil dolny może być ręcznie wprowadzony z powrotem do kolumn bocznych. NAPĘD Silnik nasadowy z przekładnią. Montowany z prawej lub lewej strony wału. STEROWANIE W standardzie brama wyposażona jest w przekaźnikowe sterowanie ACS 50. Jako opcja dostępne jest sterowanie z przetwornicą częstotliwości MCC VectorControl, które zapewnia dynamiczną pracę bramy i mniejsze zużywanie się elementów bramy. AWARYJNE OTWIERANIE W przypadku braku zasilania bramę można otworzyć ręcznie po zwolnieniu hamulca. W zależności od rozmiaru, brama częściowo się otwiera dzięki sprężynom systemu równoważenia. ZABEZPIECZENIA Brama ta została zaprojektowana zgodnie z przepisami rozporządzenia o miejscach pracy UVV (przepisy o zapobieganiu wypadkom) oraz ze zharmonizowanymi wytycznymi dla nadawania znaku CE obejmującymi normę EN WSKAZANIE ZAGROŻENIA Zabezpieczenia bramy zostały zaprojektowane do normalnej pracy bramy w środowisku przemysłowym przy transporcie kołowym zgodnie ze zharmonizowanymi wytycznymi dla nadawania znaku CE. W zależności od wymogów otoczenia szczególnie w przypadku ruchu pieszego konieczne może być zastosowanie dodatkowych aktywatorów w celu zwiększenia bezpieczeństwa. Ponadto szczególne warunki otoczenia mogą mieć wpływ na właściwy dobór typu bramy. W przypadku jakichkolwiek wątpliwości prosimy o kontakt z naszym przedstawicielem w celu dokonania konsultacji na miejscu. Dane Techniczne Brama wewnętrzna odpowiednia Brama zewnętrzna odpowiednia Odporność na napór wiatru klasa 2 - EN Wymiary bramy (mm) Szczegóły na rysunku Szerokość min./max / 6000 mm Wysokość min./max / 6000 mm Kierunek otwierania pionowy Powierzchnia Kolumny boczne profile ze stali ocynkowanej Profil dolny anodyzowane aluminium Wał nawojowy W 4500 mm anodyzowane aluminium > W 4500 mm stal wysokiej jakości Osłony (w opcji) Osłona wału nawojowego 1) Osłona napędu 1) Kurtyna bramy (alternatywnie) PVC z niebieskimi pasami bezpieczeństwa PVC z kolorowymi pasami bezpieczeństwa PVC z pasami bezpieczeństwa bez zawartości silikonu, w kolorze niebieskim/czarnym RollTex Plus z oknem/bez okna Klipsy przeciwwiatrowe System naprężenie kurtyny System równoważenia Napęd elektryczny Napęd z przekładnią łańcuchową Sterowanie ACS 50 MCC VectorControl Moc silnika / kw 1,1 KW Bezpieczeństwo Elektryczna krawędź bezpieczeństwa Fotokomórka stacjonarna Zabezpieczenie przed opadnięciem za pomocą przeciwwagi System Crash Samoczynne otwieranie awaryjne zależnie od wymiaru Uruchomienie ręczne za pomocą dźwigni obsługiwanej z poziomu posadzki Druga dźwignia awaryjnego otwierania Wydłużona uszczelka Prędkość (m/s) ACS 50 MCC VectorControl Otwieranie/zamykanie do max. m/s 0,8/0,8 2,2/0,9 Bezpiecznik 6,3 A 12 A Napięcie sterownika 24 V DC 24 V DC Stopień ochrony IP 55 IP 55 3L/(N)/PE 220/230/380/400/415V; 50 Hz 2) 3L/(N)PE 380/400/415/440/480V; 50/60 Hz 3) Dodatkowa wysokość otwierania Styki bezpotencjałowe max. 250V Sygnalizacja świetlna Bez rozpoznawania kierunku 24 V DC Z rozpoznawaniem kierunku 24 V DC standard opcja niedostępny 1) Dla bram o wysokości 2500 mm użycie osłon wału i napędu jest wymagane zgodnie z normą EN ) Dla 440/480/500 V konieczny jest dodatkowy transformator. 3) Dla 220/230/500 V konieczny jest dodatkowy transformator.

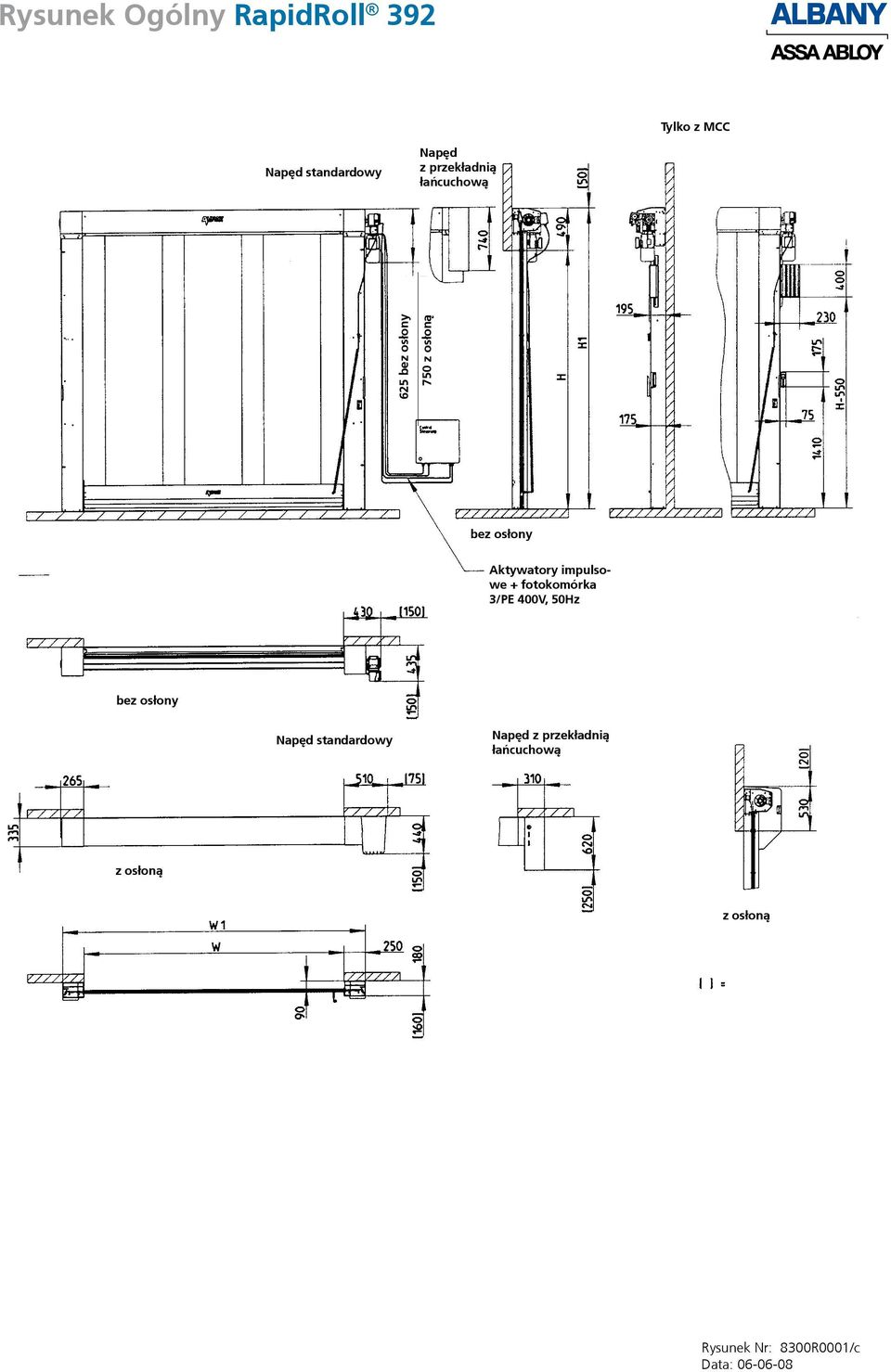

3 Rysunek Ogólny RapidRoll 392 Tylko z MCC Napęd standardowy Napęd z przekładnią łańcuchową 625 bez osłony 750 z osłoną bez osłony Aktywatory impulsowe + fotokomórka 3/PE 400V, 50Hz bez osłony Napęd standardowy Napęd z przekładnią łańcuchową z osłoną z osłoną Rysunek Nr: 8300R0001/c Data:

4 Plan Montażu RapidRoll (55) M 12 Punkty mocowania na nadprożu H H W Punkty mocowania do posadzki (40) M 12 W + 80 Rysunek Nr: 8300R0002/a Data:

5 Cechy Produktu RapidRoll 392 MATERIAŁ Kolumny boczne bramy wykonane są z profili stalowych ocynkowanych. OSŁONA WAŁU NAWOJOWEGO 1) Model podstawowy bramy jest dostarczany bez osłony wału nawojowego. W opcji dostępna jest osłona wału wykonana ze stali ocynkowanej. KURTYNA W standardzie brama jest wyposażona w kurtynę wykonaną z PVC z niebieskimi pasami bezpieczeństwa. Alternatywnie kurtyna może być wykonana z mocnego materiału RollTex. KOLORY Poza standardowym kolorem niebieskim, pasy bezpieczeństwa dostępne są w szerokiej gamie innych kolorów. W przypadku kurtyny wykonanej ze wzmocnionego materiału RollTex istnieje możliwość zastosowania okna poprawiającego widoczność. BEZPIECZEŃSTWO Brama wyposażona jest w elektryczną krawędź bezpieczeństwa, a fotokomórka stacjonarna zapobiega zamknięciu bramy, gdy w jej świetle znajdują się ludzie lub przedmioty. PROFIL DOLNY Profil dolny wykonany jest z aluminium. Może być wyposażony w przedłużoną uszczelkę poprawiającą szczelność np. w przypadku nierównej podłogi. POŁOŻENIE NAPĘDU Napęd może być zamontowany po prawej lub po lewej stronie w zależności od życzenia klienta. OSŁONA NAPĘDU 1) W wersji podstawowej brama jest dostarczana bez osłony napędu. W opcji dostępna jest osłona napędu wykonana z plastiku. NAPĘD Z PRZEKŁADNIĄ ŁAŃCUCHOWĄ W przypadku, gdy brakuje miejsca po obu stronach bramy, opcjonalnie można zastosować napęd z przekładnią łańcuchową. Napęd montowany jest wtedy przed kolumnami bocznymi. STEROWNIK W zależności od wymaganej prędkości otwierania/zamykania, aktywatorów lub przewidywanej ilości cykli, istnieje możliwość wyboru spośród dwóch sterowników - przekaźnikowe sterowanie ACS50 lub nowej generacji sterowanie z przetwornicą częstotliwości MC CVectorControl. SYSTEM CRASH Opcjonalnie brama może być wyposażona w system Crash. Po uderzeniu w bramę profil dolny wypada swobodnie z kolumn, co minimalizuje szkody. Po usunięciu przeszkody operator ręcznie wprowadza profil dolny z powrotem na swoje miejsce. AKTYWATORY Poszczególne zastosowania powodują konieczność użycia dodatkowych zabezpieczeń. aktywatory takie jak czujniki podczerwieni, radary, pętle indukcyjne lub sterowanie radiowe mogą zostać dodane do systemu sterowania bramy. Prosimy o kontakt w celu konsultacji i doboru indywidualnej konfiguracji. Uwagi: 1) Dla bram o wysokości 2500 mm zgodnie z normą EN wymagane jest zastosowanie osłon wału nawojowego i napędu. Przedstawione na zdjęciach produkty mogą zawierać wyposażenie dodatkowe. Sterowanie z przetwornicą częstotliwości MCC VectorControl Kompaktowe wymiary oraz montaż przy napędzie. Proste okablowanie dzięki połączeniom na złączach wtykowych. Kompaktowe sterowanie z przetwornicą częstotliwości w technologii wektorowej dla łagodnej pracy bramy. Panel sterowniczy w małej obudowie montowany na kolumnie bocznej. Wyświetlacz z przyciskami foliowymi oferuje łatwą obsługę oraz obsługę serwisową.

6 Przykłady zastosowań bramy RapidRoll 392 Pokazane produkty mogą obejmować akcesoria dostępne w opcji. ALBANY DOOR SYSTEMS SP. Z O.O. UL. FABRYCZNA TYCHY TEL FAX SALES.ADS.PL@ALBINT.COM INFO@ALBANY.PL Produkty i usługi Albany Door Systems dostępne są na całym świecie poprzez sieć własnych oddziałów lub firmy współpracujące. W celu odszukania adresu właściwego oddziału w Twoim regionie zobacz: R 0848/07/02 K Technical data subject to change without notice - Copyright by ALBANY DOOR SYSTEMS
