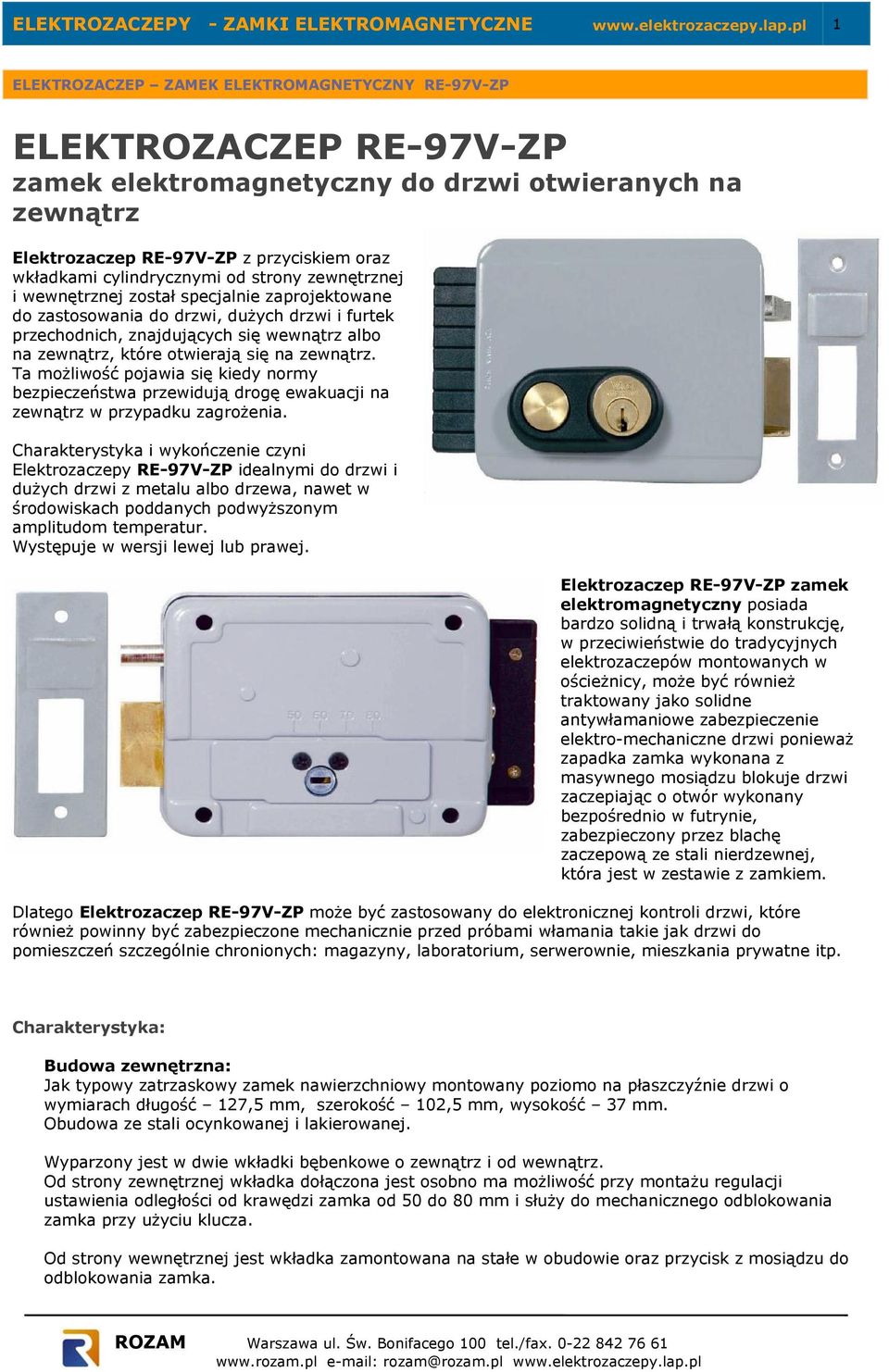

1 ELEKTROZACZEPY - ZAMKI ELEKTROMAGNETYCZNE 1 ELEKTROZACZEP RE-97V-ZP zamek elektromagnetyczny do drzwi otwieranych na zewnątrz Elektrozaczep RE-97V-ZP z przyciskiem oraz wkładkami cylindrycznymi od strony zewnętrznej i wewnętrznej został specjalnie zaprojektowane do zastosowania do drzwi, dużych drzwi i furtek przechodnich, znajdujących się wewnątrz albo na zewnątrz, które otwierają się na zewnątrz. Ta możliwość pojawia się kiedy normy bezpieczeństwa przewidują drogę ewakuacji na zewnątrz w przypadku zagrożenia. Charakterystyka i wykończenie czyni Elektrozaczepy RE-97V-ZP idealnymi do drzwi i dużych drzwi z metalu albo drzewa, nawet w środowiskach poddanych podwyższonym amplitudom temperatur. Występuje w wersji lewej lub prawej. Elektrozaczep RE-97V-ZP zamek elektromagnetyczny posiada bardzo solidną i trwałą konstrukcję, w przeciwieństwie do tradycyjnych elektrozaczepów montowanych w ościeżnicy, może być również traktowany jako solidne antywłamaniowe zabezpieczenie elektro-mechaniczne drzwi ponieważ zapadka zamka wykonana z masywnego mosiądzu blokuje drzwi zaczepiając o otwór wykonany bezpośrednio w futrynie, zabezpieczony przez blachę zaczepową ze stali nierdzewnej, która jest w zestawie z zamkiem. Dlatego Elektrozaczep RE-97V-ZP może być zastosowany do elektronicznej kontroli drzwi, które również powinny być zabezpieczone mechanicznie przed próbami włamania takie jak drzwi do pomieszczeń szczególnie chronionych: magazyny, laboratorium, serwerownie, mieszkania prywatne itp. Charakterystyka: Budowa zewnętrzna: Jak typowy zatrzaskowy zamek nawierzchniowy montowany poziomo na płaszczyźnie drzwi o wymiarach długość 127,5 mm, szerokość 102,5 mm, wysokość 37 mm. Obudowa ze stali ocynkowanej i lakierowanej. Wyparzony jest w dwie wkładki bębenkowe o zewnątrz i od wewnątrz. Od strony zewnętrznej wkładka dołączona jest osobno ma możliwość przy montażu regulacji ustawienia odległości od krawędzi zamka od 50 do 80 mm i służy do mechanicznego odblokowania zamka przy użyciu klucza. Od strony wewnętrznej jest wkładka zamontowana na stałe w obudowie oraz przycisk z mosiądzu do odblokowania zamka.

specjalnie zaprojektowane do zastosowania do drzwi, dużych drzwi i furtek przechodnich, znajdujących się wewnątrz albo na zewnątrz, które otwierają się na zewnątrz.

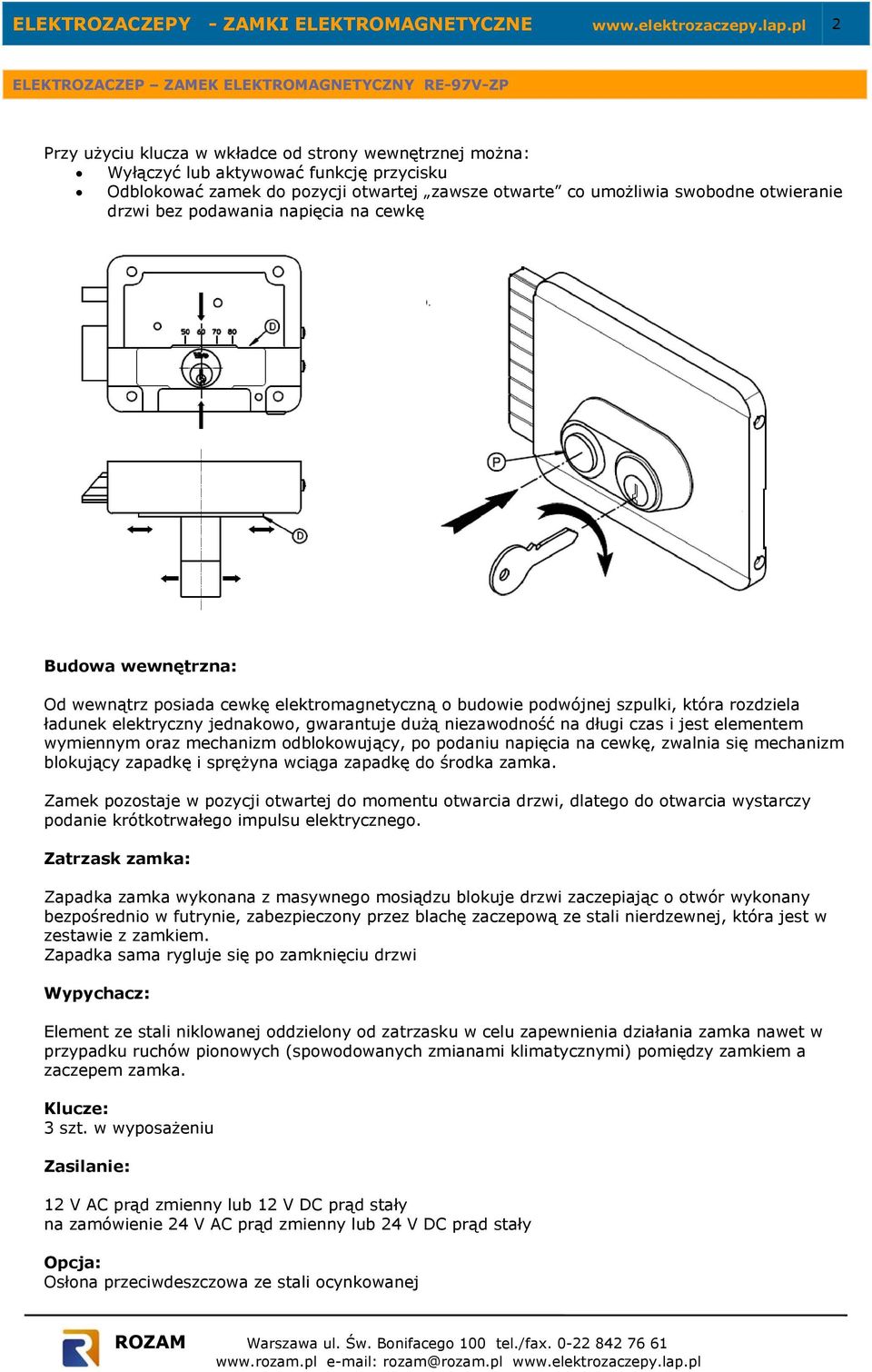

2 ELEKTROZACZEPY - ZAMKI ELEKTROMAGNETYCZNE 2 Przy użyciu klucza w wkładce od strony wewnętrznej można: Wyłączyć lub aktywować funkcję przycisku Odblokować zamek do pozycji otwartej zawsze otwarte co umożliwia swobodne otwieranie drzwi bez podawania napięcia na cewkę Budowa wewnętrzna: Od wewnątrz posiada cewkę elektromagnetyczną o budowie podwójnej szpulki, która rozdziela ładunek elektryczny jednakowo, gwarantuje dużą niezawodność na długi czas i jest elementem wymiennym oraz mechanizm odblokowujący, po podaniu napięcia na cewkę, zwalnia się mechanizm blokujący zapadkę i sprężyna wciąga zapadkę do środka zamka. Zamek pozostaje w pozycji otwartej do momentu otwarcia drzwi, dlatego do otwarcia wystarczy podanie krótkotrwałego impulsu elektrycznego. Zatrzask zamka: Zapadka zamka wykonana z masywnego mosiądzu blokuje drzwi zaczepiając o otwór wykonany bezpośrednio w futrynie, zabezpieczony przez blachę zaczepową ze stali nierdzewnej, która jest w zestawie z zamkiem. Zapadka sama rygluje się po zamknięciu drzwi Wypychacz: Element ze stali niklowanej oddzielony od zatrzasku w celu zapewnienia działania zamka nawet w przypadku ruchów pionowych (spowodowanych zmianami klimatycznymi) pomiędzy zamkiem a zaczepem zamka. Klucze: 3 szt. w wyposażeniu Zasilanie: 12 V AC prąd zmienny lub 12 V DC prąd stały na zamówienie 24 V AC prąd zmienny lub 24 V DC prąd stały Opcja: Osłona przeciwdeszczowa ze stali ocynkowanej

podawania napięcia na cewkę Budowa wewnętrzna: Od wewnątrz posiada cewkę elektromagnetyczną o budowie podwójnej szpulki, która rozdziela ładunek elektryczny jednakowo, gwarantuje dużą niezawodność na

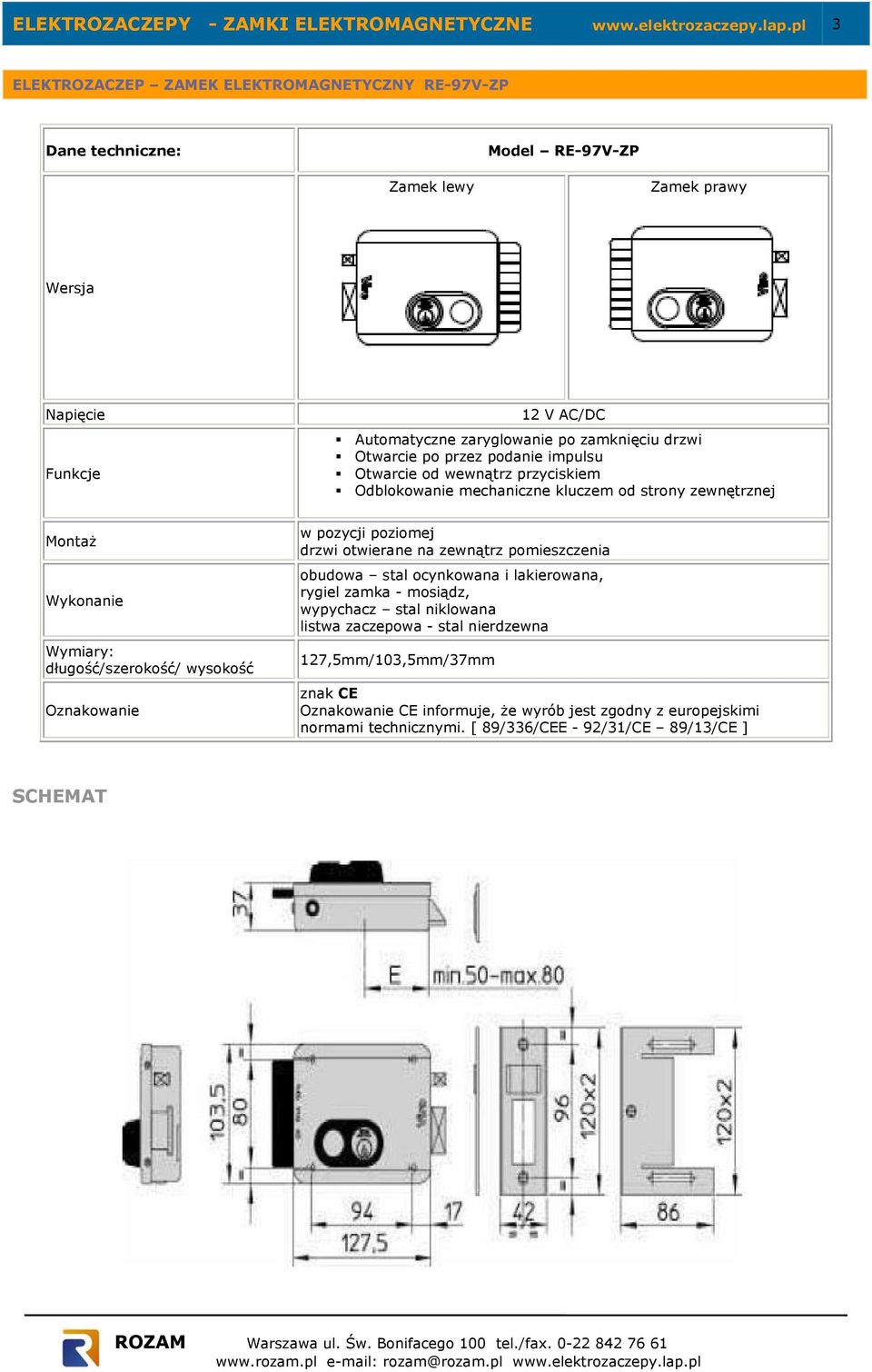

3 ELEKTROZACZEPY - ZAMKI ELEKTROMAGNETYCZNE 3 Dane techniczne: Model RE-97V-ZP Zamek lewy Zamek prawy Wersja Napięcie Funkcje 12 V AC/DC Automatyczne zaryglowanie po zamknięciu drzwi Otwarcie po przez podanie impulsu Otwarcie od wewnątrz przyciskiem Odblokowanie mechaniczne kluczem od strony zewnętrznej Montaż Wykonanie Wymiary: długość/szerokość/ wysokość Oznakowanie w pozycji poziomej drzwi otwierane na zewnątrz pomieszczenia obudowa stal ocynkowana i lakierowana, rygiel zamka - mosiądz, wypychacz stal niklowana listwa zaczepowa - stal nierdzewna 127,5mm/103,5mm/37mm znak CE Oznakowanie CE informuje, że wyrób jest zgodny z europejskimi normami technicznymi. [ 89/336/CEE - 92/31/CE 89/13/CE ] SCHEMAT

Otwarcie od wewnątrz przyciskiem Odblokowanie mechaniczne kluczem od strony zewnętrznej Montaż Wykonanie Wymiary: długość/szerokość/ wysokość Oznakowanie w pozycji poziomej drzwi

4 ELEKTROZACZEPY - ZAMKI ELEKTROMAGNETYCZNE 4 Schemat montażu w drzwiach otwieranych na zewnątrz

5 ELEKTROZACZEPY - ZAMKI ELEKTROMAGNETYCZNE 5 Schemat montażu w furtce otwieranej na zewnątrz
