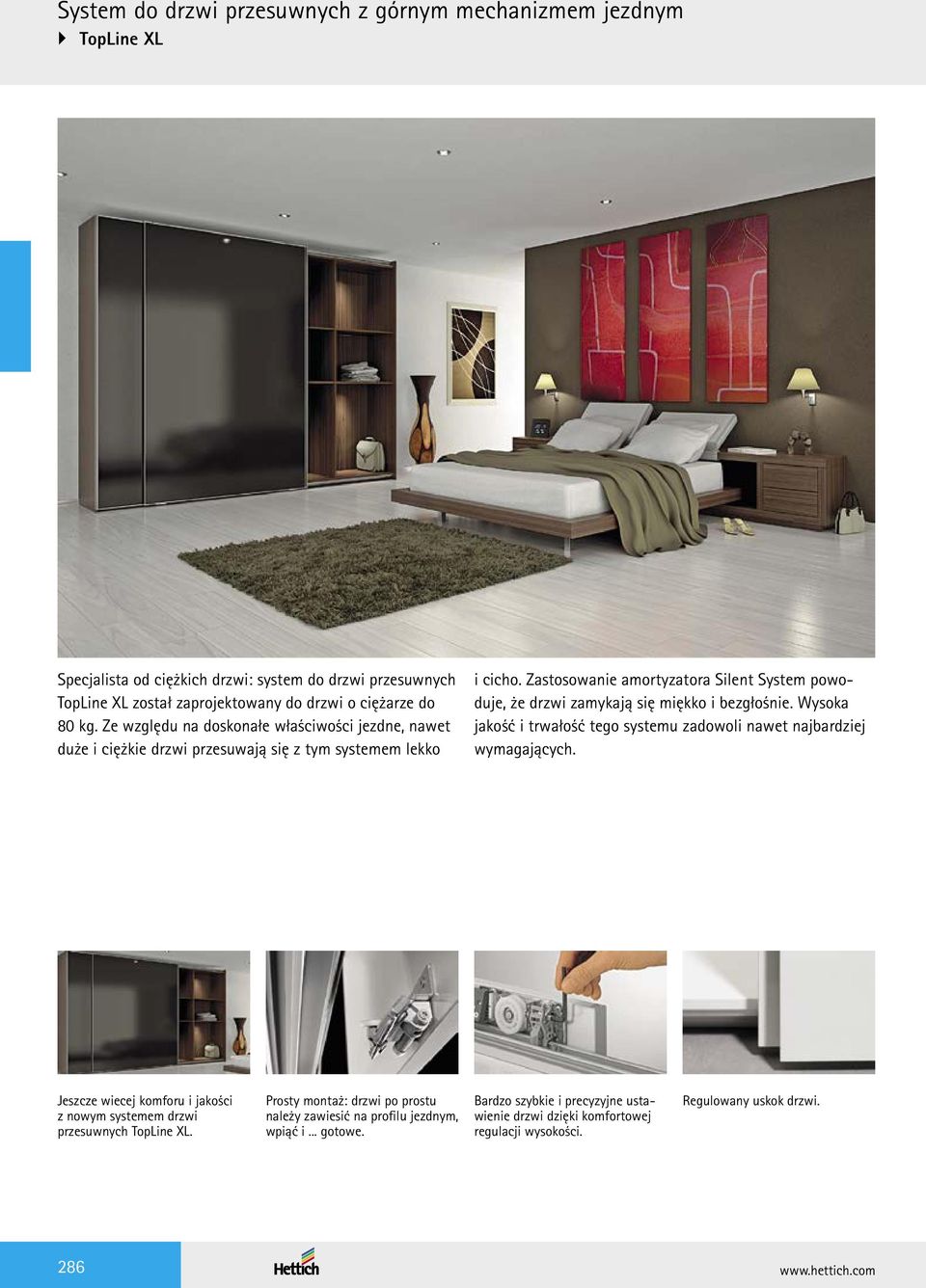

1 TopLine XL Specjalista od ciężkich drzwi: system do drzwi przesuwnych TopLine XL został zaprojektowany do drzwi o ciężarze do 80 kg. Ze względu na doskonałe właściwości jezdne, nawet duże i ciężkie drzwi przesuwają się z tym systemem lekko i cicho. Zastosowanie amortyzatora Silent System powoduje, że drzwi zamykają się miękko i bezgłośnie. Wysoka jakość i trwałość tego systemu zadowoli nawet najbardziej wymagających. Jeszcze wiecej komforu i jakości z nowym systemem drzwi przesuwnych TopLine XL. Prosty montaż: drzwi po prostu należy zawiesić na profilu jezdnym, wpiąć i... gotowe. Bardzo szybkie i precyzyjne ustawienie drzwi dzięki komfortowej regulacji wysokości. Regulowany uskok drzwi

2 TopLine XL Przegląd y Technika w skrócie 288 x Zasada działania System 2-drzwiowy / 3-drzwiowy Drzwi otwierane z nałożeniem / drzwi pokrywające się Elementy systemu Informacje techniczne 25 Montaż Przyrządy pomocne przy obróbce 1155 Technik für Möbel 287

3 y x System do drzwi przesuwnych z górnym mechanizmem jezdnym Technika w skrócie Technika w skrócie 2-torowy system do drzwi przesuwnych z górnym mechanizmem jezdnym Położenie drzwi: nakładane Do drzwi płytowych lub drzwi z ramą drewnianą / aluminiową Ciężar drzwi do 80 kg Wysokość drzwi do 2600 mm Szerokość drzwi mm Grubości drzwi 16, 18, 1, 21, 22, 25, 40, 50 mm Regulacja wysokości +/- 2 mm Regulowana wysokość i nałożenie drzwi oraz siła domykania Łatwiejsze otwieranie drzwi dzięki zredukowaniu siły otwierania Silent System (regulowany) działąjący w kierunku otwierania i zamykania oraz w kierunku kolizji. Szybki montaż elementów prowadzących Testowany zgodnie z EN 15706, poziom 3 Dopuszczalne formaty drzwi Wysokość drzwi (mm) 700 do x mm Wymagany Silent System 700 do x mm do x mm Szerokość drzwi (mm) 288

4 Zasada działania Szafa 2-drzwiowa, drzwi otwierane z nałożeniem 1 2 Uskok drzwi Przegroda środkowa Uskok drzwi w pozycji otwartej / 1000* 2000 * Przy zastosowaniu systemu 2-drzwiowego z amortyzacją w kierunku zamykania i otwierania min. szerokość drzwi = 1000 mm Szafa 2-drzwiowa, drzwi pokrywające się Uskok drzwi * Przy zastosowaniu systemu 2-drzwiowego z amortyzacją w kierunku zamykania i otwierania min. szerokość drzwi = 1000 mm / 1000* 2000 Technik für Möbel 28

5 Zasada działania Szafa 3-drzwiowa, drzwi otwierane z nałożeniem 1 2 Uskok drzwi Uskok drzwi w pozycji otwartej / Szafa 3-drzwiowa, drzwi pokrywające się 1 2 Uskok drzwi Uskok drzwi w pozycji otwartej /

6 Elementy systemu Zestaw profili TopLine XL Aluminium anodowane, kolor srebrny Do szafy 2-drzwiowej, bez Silent System Do szafy 2-drzwiowej, z Silent System Do szafy 3-drzwiowej, z Silent System Do szafy 3-drzwiowej, bez Silent System Komplet składa się z: 1 szt. profilu jezdnego 1 szt. profilu prowadzącego Materiałów do mocowania Długość mm Art. nr j.op kpl kpl kpl. Zestaw profili jezdnych TopLine XL Aluminium anodowane, kolor srebrny Do szafy 2-drzwiowej, bez Silent System Do szafy 2-drzwiowej, z Silent System Do szafy 3-drzwiowej, z Silent System Do szafy 3-drzwiowej, bez Silent System Komplet składa się z: 1 szt. profilu jezdnego Materiałów do mocowania Długość mm Art. nr j.op kpl kpl kpl. Profil prowadzący TopLine XL Aluminium anodowane, kolor srebrny Do szafy 2-drzwiowej, bez Silent System Do szafy 2-drzwiowej, z Silent System Do szafy 3-drzwiowej, z Silent System Do szafy 3-drzwiowej, bez Silent System Długość mm Art. nr j.op szt szt szt. Technik für Möbel 21

7 Elementy systemu Zestaw do szafy 2-drzwiowej z Silent System Amortyzacja w kierunku zamykania Profile, patrz strona 21 Komplet składa się z: 4 szt. elementów jezdnych 4 szt. elementów prowadzących 2 szt. zaślepek 4 szt. ograniczników do elementów jezdnych 2 szt. ograniczników z amortyzatorami do elementów prowadzących 2 szt. amortyzatorów działających w kierunku zamykania 2 szt. aktywatorów do amortyzatorów działających w kierunku zamykania 1 szt. amortyzatora działającego w kierunku kolizji do elementu prowadzącego Materiałów do mocowania do drzwi płytowych Materiałów do mocowania do drzwi z ramą aluminiową (tylko przy EB 33 i EB 3) Artykuł Art. nr j.op. Do szerokości zabudowy (EB) 30 mm i max. grubości drzwi 1 mm kpl. Do szerokości zabudowy (EB) 33 mm i max. grubości drzwi 22 mm kpl. Do szerokości zabudowy (EB) 3 mm i max. grubości drzwi 28 mm kpl. Do szerokości zabudowy (EB) 51 mm i max. grubości drzwi 40 mm kpl. Do szerokości zabudowy (EB) 61 mm i max. grubości drzwi 50 mm kpl. Zestaw uzupełniający do opcjonalnego amortyzatora Silent System działającego w kierunku otwierania / szafa 2-drzwiowa Do zestawów, do szaf 2-drzwiowych Amortyzacja w kierunku otwierania Szerokość drzwi min mm Komplet składa się z: 2 szt. amortyzatorów Silent System 2 szt. ograniczników końcowych Materiałów do mocowania Art. nr j.op kpl. 22

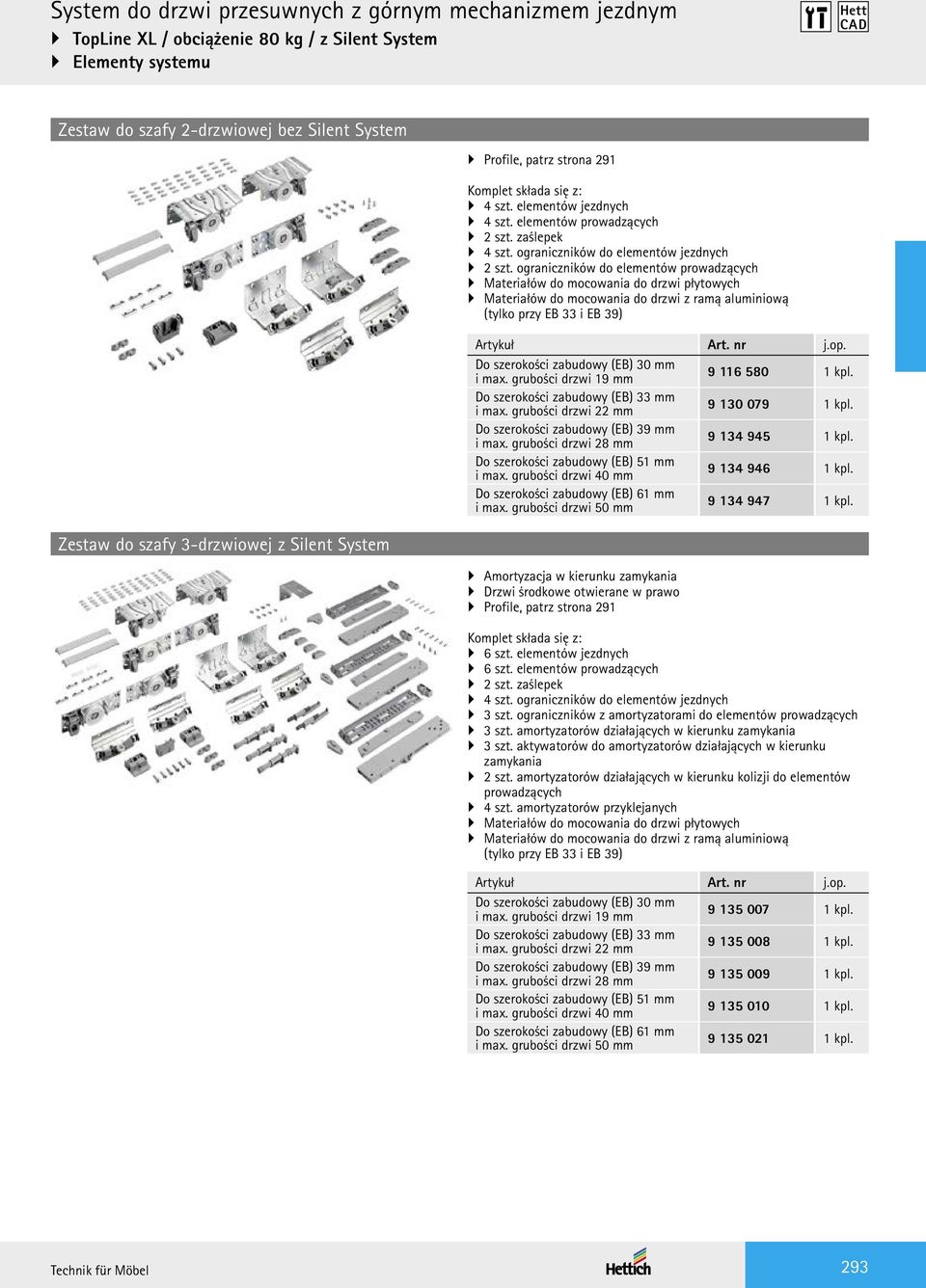

8 Elementy systemu Zestaw do szafy 2-drzwiowej bez Silent System Profile, patrz strona 21 Komplet składa się z: 4 szt. elementów jezdnych 4 szt. elementów prowadzących 2 szt. zaślepek 4 szt. ograniczników do elementów jezdnych 2 szt. ograniczników do elementów prowadzących Materiałów do mocowania do drzwi płytowych Materiałów do mocowania do drzwi z ramą aluminiową (tylko przy EB 33 i EB 3) Artykuł Art. nr j.op. Do szerokości zabudowy (EB) 30 mm i max. grubości drzwi 1 mm kpl. Do szerokości zabudowy (EB) 33 mm i max. grubości drzwi 22 mm kpl. Do szerokości zabudowy (EB) 3 mm i max. grubości drzwi 28 mm kpl. Do szerokości zabudowy (EB) 51 mm i max. grubości drzwi 40 mm kpl. Do szerokości zabudowy (EB) 61 mm i max. grubości drzwi 50 mm kpl. Zestaw do szafy 3-drzwiowej z Silent System Amortyzacja w kierunku zamykania Drzwi środkowe otwierane w prawo Profile, patrz strona 21 Komplet składa się z: 6 szt. elementów jezdnych 6 szt. elementów prowadzących 2 szt. zaślepek 4 szt. ograniczników do elementów jezdnych 3 szt. ograniczników z amortyzatorami do elementów prowadzących 3 szt. amortyzatorów działających w kierunku zamykania 3 szt. aktywatorów do amortyzatorów działających w kierunku zamykania 2 szt. amortyzatorów działających w kierunku kolizji do elementów prowadzących 4 szt. amortyzatorów przyklejanych Materiałów do mocowania do drzwi płytowych Materiałów do mocowania do drzwi z ramą aluminiową (tylko przy EB 33 i EB 3) Artykuł Art. nr j.op. Do szerokości zabudowy (EB) 30 mm i max. grubości drzwi 1 mm kpl. Do szerokości zabudowy (EB) 33 mm i max. grubości drzwi 22 mm kpl. Do szerokości zabudowy (EB) 3 mm i max. grubości drzwi 28 mm kpl. Do szerokości zabudowy (EB) 51 mm i max. grubości drzwi 40 mm kpl. Do szerokości zabudowy (EB) 61 mm i max. grubości drzwi 50 mm kpl. Technik für Möbel 23

9 Elementy systemu Zestaw do szafy 3-drzwiowej bez Silent System Profile, patrz strona 21 Komplet składa się z: 6 szt. elementów jezdnych 6 szt. elementów prowadzących 2 szt. zaślepek 6 szt. ograniczników do elementów jezdnych 2 szt. ograniczników do elementów prowadzących 1 szt. stopera środkowego Materiałów do mocowania do drzwi płytowych Materiałów do mocowania do drzwi z ramą aluminiową (tylko przy EB 33 i EB 3) Artykuł Art. nr j.op. Do szerokości zabudowy (EB) 30 mm i max. grubości drzwi 1 mm kpl. Do szerokości zabudowy (EB) 33 mm i max. grubości drzwi 22 mm kpl. Do szerokości zabudowy (EB) 3 mm i max. grubości drzwi 28 mm kpl. Do szerokości zabudowy (EB) 51 mm i max. grubości drzwi 40 mm kpl. Do szerokości zabudowy (EB) 61 mm i max. grubości drzwi 50 mm kpl. Profil zakrywający Do zakrycia elementów jezdnych drzwi przednich Tworzywo sztuczne, kolor szary Długość 2000 mm Art. nr j.op szt. 24

10 Informacje techniczne Widok z boku TopLine XL 20 Z ø 5 60 Y W X W 23 EB fix 40 30,5 20 8,7 8 8,6 60 Grubość drzwi Szerokość zabudowy Odległość pomiędzy drzwiami W EB X Y Z 16 / 18 / / 12 / 11 / 7 / / / 11 / Technik für Möbel 25

11 Montaż Rozstaw nawierceń dla szafy 2-drzwiowej z Silent System Drzwi płytowe Drzwi przednie Drzwi tylne 256 ø 5 ø 5 Rozstaw nawierceń w przednich drzwiach lewych, drzwi prawe odbicie lustrzane ø 5 ø 5 41 Rozstaw nawierceń w przednich drzwiach lewych, drzwi prawe odbicie lustrzane Rozstaw nawierceń w tylnych drzwiach prawych, drzwi lewe odbicie lustrzane Drzwi z ramą aluminiową Drzwi przednie Drzwi tylne 256 ø 2,5 ø 2,5 Rozstaw nawierceń w przednich drzwiach lewych, drzwi prawe odbicie lustrzane ø 2,5 ø 5 41 Rozstaw nawierceń w przednich drzwiach lewych, drzwi prawe odbicie lustrzane Nawiercenie ø 5 mm wykonać tylko w drzwiach tylnych, nawiercenie w drzwiach przednich nie jest konieczne! Rozstaw nawierceń w tylnych drzwiach prawych, drzwi lewe odbicie lustrzane 26

12 System do drzwi przesuwnych z górnym mechanizmem jezdnym TopLine XL / obciążenie 80 kg / z Silent System Montaż Rozstaw nawierceń dla szafy 2-drzwiowej z Silent System działającym w kierunku zamykania i otwierania Drzwi płytowe Drzwi przednie Drzwi tylne Rozstaw nawierceń drzwi przednich 41 Rozstaw nawierceń w przednich drzwiach lewych, drzwi prawe odbicie lustrzane Rozstaw nawierceń w tylnych drzwiach prawych, drzwi lewe odbicie lustrzane Drzwi z ramą aluminiową Drzwi przednie Drzwi tylne ø 2,5 ø 2,5 Rozstaw nawierceń drzwi przednich ø 2,5 Nawiercenie ø 5 mm wykonać tylko w drzwiach tylnych, nawiercenie w drzwiach przednich nie jest konieczne! Rozstaw nawierceń w przednich drzwiach lewych, drzwi prawe odbicie lustrzane Technik für Möbel 41 Rozstaw nawierceń w tylnych drzwiach prawych, drzwi lewe odbicie lustrzane 27

13 System do drzwi przesuwnych z górnym mechanizmem jezdnym TopLine XL / obciążenie 80 kg / z Silent System Montaż Rozstaw nawierceń dla szafy 3-drzwiowej z Silent System Drzwi płytowe Drzwi tylne Drzwi przednie 256 Drzwi tylne Rozstaw nawierceń drzwi tylnych 41 Rozstaw nawierceń w przednich drzwiach lewych, drzwi prawe odbicie lustrzane Rozstaw nawierceń w tylnych drzwiach prawych, drzwi lewe odbicie lustrzane Drzwi z ramą aluminiową Drzwi tylne Drzwi przednie 256 Drzwi tylne ø 2,5 ø 2,5 Rozstaw nawierceń drzwi tylnych ø 2,5 Nawiercenie ø 5 mm wykonać tylko w drzwiach tylnych, nawiercenie w drzwiach przednich nie jest konieczne! Rozstaw nawierceń w przednich drzwiach lewych, drzwi prawe odbicie lustrzane Rozstaw nawierceń w tylnych drzwiach prawych, drzwi lewe odbicie lustrzane
