1 Kurtyna powietrzna OVAL EC EKSKLUZYWNE KURTYNY POWIETRZNE

2 OVAL EC DESIGN Dekoracyjna kratka wlotowa (mikrosieci) Rewizja Zastosowanie Oval EC jest idealnym rozwiązaniem dla nowoczesnych architektonicznie obszarów wejściowych w teatrach, hotelach, bankach, itp. Dzięki owalnej konstrukcji i łatwej obsłudze Oval EC przekonuje do siebie architektów, projektantów i wykonawców. Obudowa Samonośna konstrukcja ze stali kompozytowej malowanej proszkowo lub ze stali nierdzewnej (stal szlifowana 240). Kratka wlotowa pokryta proszkowo w kolorze urządzenia lub w wykonaniu ze stali nierdzewnej, składająca się z perforowanej płyty z mikrosieciami. Aluminiowe żaluzje wylotowe do bezstopniowej regulacji strumienia powietrza. (Opcjonalnie). W przypadku większych szerokości wejściowych możliwe jest ustawienie kilku urządzeń obok siebie. Wymiennik ciepła Wymiennik ciepła dla różnych mediów grzewczych PWW: dla normalnej temperatury 80/60 C i niskiej temperatury 60/40 C, inne temperatury na życzenie. Wysokiej jakości wymienniki ciepła wykonane są z ruruek miedzianych, z tłoczonymi, bardzo mocnymi aluminiowymi lamelami. Profil predkosci powietrza*¹ Typ M Typ G Montaż: poziomy lub pionowy Długości: 1, 1,5, 2, 2,5 i 3 m Media grzewcze: grzałki elektryczne lub wymiennik wodny *¹)Średnia wartość na całej powierzchni wylotowej.

3 Obudowa z blachy stalowej malowanej proszkowo lub ze stali nierdzewnej Zalety: Montaż poziomy lub pionowy Łączenie bezśrubowe Możliwości wyboru położenia złączy Wentylatory EC Sprawność trybie częściowego obciążenia, co stanowi ięcej przypadku ów AC. To nie tylko zwiększa eksploatacyjne e ym zabezpieczeniem silnika są sterowane sygnałem PWM (modulacja szerokości impulsu). są zgodne z dyrektywą ErP, ale nawet przekraczają ten standard. Montaż dzięki otworom w górnej części urządzenia lub za pomocą konsoli podłogowej dla montażu pionowego. Sterowanie (GTC lub SIRe) Sterowanie GTC C, natomiast dla jednostek z wymiennikiem wodnym stosowane są zadajniki GTC I i GTC II. a jest moduł lub płytka GTC Modbus ( komunikacja poprzez protokół RTU). Sterowanie SIRe - SIREBN (sterownik podstawowy) - SIREACZ (sterownik średniozaawansowany) - SIREAAZ (sterownik zaawansowany, zawiera protokół Modbus RS485)

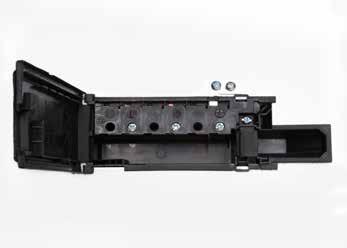

4 OVAL EC SZCZEGÓŁY Przyłącza wodne Montaż poziomy: Przyłącza grzewcze - zasilanie i powrót - standard w górnej lewej części urządzenia dla łatwego podłączenia do lokalnego systemu grzewczego. Opcjonalnie podłączenie z prawej strony. Skrzynka przyłączeniowa Podłączenie elektryczne poprzez skrzynkę przyłączeniową na górze urządzenia. Opcjonalnie podłączenie może zostać zmienione. Montaż pionowy: Przyłącza grzewcze - zasilanie i powrót - od góry lub od dołu urządzenia

5 OVAL EC - wymiary Montaż poziomy Widok od przodu Widok od boku Widok od góry A A = zmienna długość Montaż pionowy Widok od przodu Widok od góry Przepływ powietrza A Widok od góry Przepływ powietrza A = zmienna długość

6 OVAL EC M Specyfikacja techniczna: Temperatura powietrza wlotowego: 20 C Temperatura powietrza wylotowego: 35 C Wysokość montażu: 2,70 m Model M 1000 M 1500 M 2000 M 2500 M 3000 Całkowita ilość powietrza m 3 /h Moc grzewcza *1 W 80/60 C kw 9,09 13,6 18,2 22,7 32,3 WL 60/40 C kw 9,09 13,6 18,2 22,7 32,3 Przepływ wody W 80/60 C m 3 /h 0,40 0,60 0,80 1,00 1,42 WL 60/40 C m 3 /h 0,40 0,60 0,80 1,00 1,42 Spadek ciśnienia W 80/60 C kpa 2,7 2,9 2,5 3,5 9,7 WL 60/40 C kpa 3,9 10,8 4,7 3,2 10,1 Przyłącze wodne Gwint wewnętrzny cal 2 x 3/4" 2 x 3/4" 2 x 3/4" 2 x 3/4" 2 x 3/4" Zasilanie/Powrót DN Wentylatory EC Napięcie zasilania V 230 / 1 / N / PE Częstotliwość Hz 50 Max. pobór prądu A 2,1 3,1 4,1 5,1 7,2 Max. moc silnika kw 0,3 0,5 0,6 0,8 0,9 Grzałki elektryczne Napięcie zasilania m 400 / 3 / N / PE Częstotliwość Hz 50 Moc grzałek E kw 3/6/9 4/8/12 6/12/18 6/12/18 10/20/30 Pozioma ciś. akustycznego* 2 min/max db (A) 40/58 41/59 42/60 43/61 43/62 Wymiary Długość jednostki mm Wysokość mm Głębokość mm Masa kg W odniesieniu do punktu pracy (patrz wyżej). 2. Odległość do urządzenia 3m.

7 OVAL EC G Specyfikacja techniczna: Temperatura powietrza wlotowego: 20 C Temperatura powietrza wylotowego: 35 C Wysokość montażu: 3,00 m Model G 1000 G 1500 G 2000 G 2500 G 3000 Całkowita ilość powietrza Moc grzewcza *1 Przepływ wody Spadek ciśnienia Przyłącze wodne Wentylatory EC Grzałki elektryczne m 3 /h W 80/60 C kw 13,6 18,6 27,3 31,8 36,4 WL 60/40 C kw 13,4 18,6 27,3 31,8 36,4 W 80/60 C m 3 /h 0,60 0,81 1,20 1,40 1,60 WL 60/40 C m 3 /h 0,58 0,81 1,20 1,40 1,60 W 80/60 C kpa 5,4 4,85 5,5 6,6 12,2 WL 60/40 C kpa 7,8 18,7 9,9 6,2 12,5 Gwint wewnętrzny cal 2 x 3/4" 2 x 3/4" 2 x 3/4" 2 x 3/4" 2 x 3/4" Zasilanie/Powrót DN Napięcie zasilania V 230 / 1 / N / PE Częstotliwość Hz 50 Max. pobór prądu A 3,1 4,1 6,2 7,2 8,2 Max. moc silnika kw 0,5 0,6 0,9 1,1 1,2 Napięcie zasilania V 400 / 3 / N / PE Częstotliwość Hz 50 Moc grzałek E kw 5/10/15 7,5/15/22,5 10/20/30 10,7/21,4/32 10,7/21,4/32 Pozioma ciś. akustycznego* 2 min/max db (A) 42/60 42/61 43/62 44/63 44/64 Wymiary Masa Długość jednostki Wysokość Głębokość mm mm mm kg W odniesieniu do punktu pracy (patrz wyżej). 2. Odległość do urządzenia 3m.
