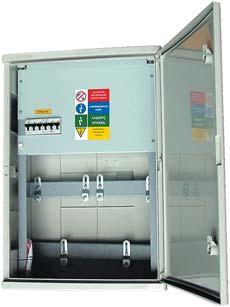

1 18. SKRZYNKI NA LICZNIKI ELEKTRYCZNE 18. SKRZYNKI NA LICZNIKI ELEKTRYCZNE RE0, jeden licznik do 40A RE7, jeden licznik do 50A RE3, jeden licznik do 50A RE1, jeden lub dwa liczniki do 50A RE4, dwa liczniki do 63A RE6, dwa lub trzy liczniki do 50A Skrzynki na liczniki elektryczne wykonane są zwysoce odpornego termoplastu VALOX. Nadają się do montażu natynkowego jak i podtynkowego. Wewnątrz, jak również na zewnątrz pomieszczeń gospodarczych, gdyż posiadają stopnień ochrony IP65. W ofercie są dwa podstawowe wykonania: z dymnymi drzwiczkami oraz z drzwiami pełnymi w kolorze skrzynki RAL Zgodne z normami: EN , EN , EN Oferta skrzynek na liczniki obejmuje również zestawy kompletnie wyposażone, przygotowane do instalacji licznika elektrycznego (możliwość wyposażenia w programator czasowy). Pokrywa bezpieczników, przystosowana jest do plombowania. W standardowej wersji znajduje się mostek PEN, zabezpieczenie główne i podstawa do mocowania przekaźnika. 14

max 10 mm Materiał skrzynki: POLIESTER Wymiary skrzynki: 551x75x00 mm Seria RE0, jeden

2 SKRZYNKI NA LICZNIKI ELEKTRYCZNE SERIA REO, jeden licznik do 40A Natężenie prądu: do 40A Stopień ochrony: IP44/IP0 Otwór na przewód: standardowo xpg 1 Przekrój przewodu: max 10 mm Materiał skrzynki: POLIESTER Wymiary skrzynki: 551x75x00 mm Seria RE0, jeden licznik do 40A Przystosowany pod 1 licznik Adapter RE0 RE0/16 RE0/0 RE0/5 RE0/3 RE0/40 FPF-0 15

Przystosowany pod 1 licznik HDO RE3/N/T RE3/16/N/T-XXX* RE3/0/N/T-XXX* RE3/5/N/T-XXX* RE3/3/N/T-XXX* RE3/40/N/T-XXX* RE3/50/N/T-XXX* Seria RE3,

3 18. SKRZYNKI NA LICZNIKI ELEKTRYCZNE SKRZYNKI NA LICZNIKI ELEKTRYCZNE SERIA RE3, jeden licznik do 50A Natężenie prądu: do 50A Stopień ochrony: IP44/IP0 Otwór na przewód: standardowo xpg 1 Materiał skrzynki: VALOX Wymiary: 460x50x40mm Seria RE3, jeden licznik do bezpośrednich pomiarów Przystosowany pod 1 licznik HDO RE3/N/T RE3/16/N/T-XXX* RE3/0/N/T-XXX* RE3/5/N/T-XXX* RE3/3/N/T-XXX* RE3/40/N/T-XXX* RE3/50/N/T-XXX* Seria RE3, jeden licznik do bezpośrednich pomiarów +0 DIN Przystosowany pod 1 licznik HDO + 0DIN RE3/N0 RE3/16/N0 RE3/0/N0 RE3/5/N0 RE3/3/N0 RE3/40/N0 RE3/50/N0 16

SKRZYNKI NA LICZNIKI ELEKTRYCZNE SERIA RE1, jeden lub dwa liczniki do 50A Natężenie prądu: do 50A Stopień ochrony: IP44/IP0 Otwór na przewód: standardowo xpg 1 Materiał skrzynki: POLIESTER Wymiary:

4 SKRZYNKI NA LICZNIKI ELEKTRYCZNE SERIA RE1, jeden lub dwa liczniki do 50A Natężenie prądu: do 50A Stopień ochrony: IP44/IP0 Otwór na przewód: standardowo xpg 1 Materiał skrzynki: POLIESTER Wymiary: 515x53x34mm Seria RE1 dla jednego lub dwóch bezpośrednich pomiarów NN Przystosowany pod 1 licznik HDO Przystosowany pod 1 licznik Przystosowany pod liczniki Adapter x x x x x x RE1/T RE1/16/T- XXX* RE1/0/T-XXX* RE1/5/T-XXX* RE1/3/T-XXX* RE1/40/T-XXX* RE1/50/T-XXX* RE1/T RE1/16 RE1/0 RE1/5 RE1/3 RE1/40 RE1/50 RE1 RE1/16/16 RE1/0/0 RE1/5/5 RE6/3/3 RE6/40/40 RE6/50/50 FPF-1 17

18. SKRZYNKI NA LICZNIKI ELEKTRYCZNE SKRZYNKI NA LICZNIKI ELEKTRYCZNE SERIA RE4, dwa liczniki do 63A Natężenie prądu: do 63A Stopień ochrony: IP65/IP0 Otwór na przewód: standardowo xpg 1 Materiał

5 18. SKRZYNKI NA LICZNIKI ELEKTRYCZNE SKRZYNKI NA LICZNIKI ELEKTRYCZNE SERIA RE4, dwa liczniki do 63A Natężenie prądu: do 63A Stopień ochrony: IP65/IP0 Otwór na przewód: standardowo xpg 1 Materiał skrzynki termoplast (VALOX), odporny na promieniowanie UV Wymiary: 460x670x45 mm SERIA RE4, dla dwóch bezpośrednich pomiarów NN Dla dwóch bezpośrednich pomiarów NN +0 DIN x x x x x x x B63/3 RE4/N RE4/16/16/N RE4/0/0/N RE4/5/5/N RE4/3/3/N RE4/40/40/N RE4/50/50/N RE4/63/63/N Seria RE4, dla dwóch bezpośrednich pomiarów NN +0 DIN Dla dwóch bezpośrednich pomiarów NN +0 DIN x x x x x x x B63/3 RE4/N0 RE4/16/16/N0 RE4/0/0/N0 RE4/5/5/N0 RE4/3/3/N0 RE4/40/40/N0 RE4/50/50/N0 RE4/63/63/N0 Seria RE4, dla jednego bezpośredniego pomiaru NN +40 DIN Dla dwóch bezpośrednich pomiarów NN + 40 DIN B63/3 RE4/N40 RE4/16/N40 RE4/0/N40 RE4/5/N40 RE4/3/N40 RE4/40/N40 RE4/50/N40 RE4/63/N40 18

SKRZYNKI NA LICZNIKI ELEKTRYCZNE SERIA RE6, dwa i trzy liczniki do 50A Natężenie prądu: do 50A Stopień ochrony: IP44/IP0 Otwór na przewód: standardowo xpg 1 (+1xPG13,5 przygotowany pod HDO) Materiał

6 SKRZYNKI NA LICZNIKI ELEKTRYCZNE SERIA RE6, dwa i trzy liczniki do 50A Natężenie prądu: do 50A Stopień ochrony: IP44/IP0 Otwór na przewód: standardowo xpg 1 (+1xPG13,5 przygotowany pod HDO) Materiał skrzynki POLIESTER Wymiary: 55x694x34mm Seria RE6, dwa i trzy liczniki do 50A Dla dwóch bezpośrednich pomiarów l 1xHDO Dla dwóch bezpośrednich pomiarów l xhdo Dla trzech bezpośrednich pomiarów Adapter x x x x x x x x x x x x 3x 3x 3x 3x 3x 3x RE6/T RE6/16/16/T- XXX* RE6/0/0/T-XXX* RE6/5/5/T-XXX* RE6/3/3/T-XXX* RE6/40/40/T-XXX* RE6/50/50/T-XXX* RE6/TT RE6/16/16/TT-XXX* RE6/0/0/TT-XXX* RE6/5/5/TT-XXX* RE6/3/3/TT-XXX* RE6/40/40/TT-XXX* RE6/50/50/TT-XXX* RE6 RE6/16/16/16 RE6/0/0/0 RE6/5/5/5 RE6/3/3/3 RE6/40/40/40 RE6/50/50/50 FPF- 19
