System Jetflow. Typ urządzenia Wysokość montażu Długość aktywna Wentylatory Przepływ powietrza

Transkrypt

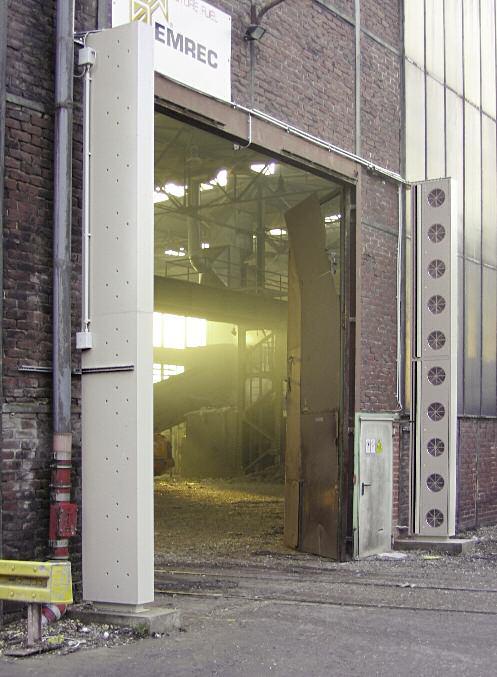

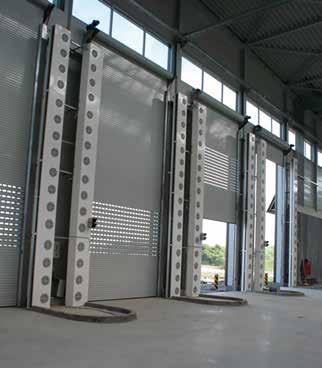

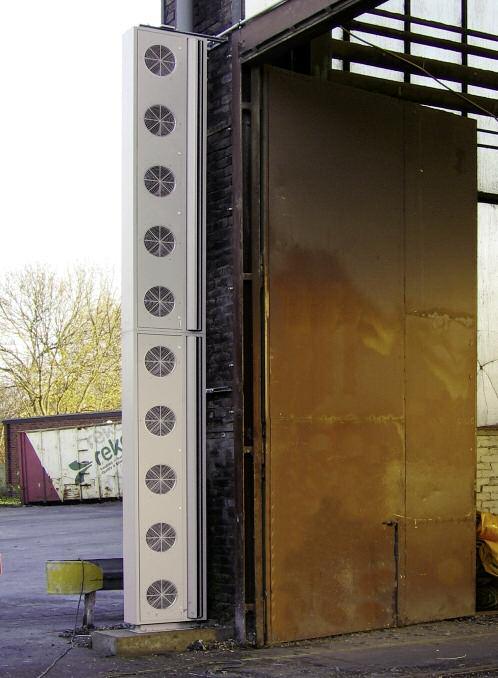

1 IKL Specjalnie wykonana kurtyna zimna (bez ogrzewania) dla sektora przemysłowego (magazyny), stosowana do oczyszczalni ścieków lub biogazowni. Urządzenie jest zaprojektowane tak, aby zapobiec wydostawaniu się zanieczyszczonego powietrza. Urządzenie jest wykonane z blachy stalowej powlekanej. Występuje w różnych długościach jako system modułowy w zależności od wielkości drzwi. Specjalna konstrukcja dysz Jetflow o dużym wyrzucie powietrza. Wyposażona w wentylatory promieniowe o stopniu ochrony IP54. Kolor RAL 7032 (szary). Standardowe długości od 1,5 m do 3 m, możliwe dowolne długości przez system modułowy Wysokość montażu 5 m Montaż poziomy i pionowy Obudowa malowana proszkowo na RAL 7032 Montaż zewnętrzny na zapytanie Regulacja kąta wydmuchu Sterowanie: GTC dla zasilania V oraz HATI dla zasilania 400V Możliwość podpięcia kilku kurtyn pod jeden sterownik, Master - Slave

2 Dane techniczne - IKL - V Typ urządzenia Wysokość montażu Długość aktywna Wentylatory Przepływ powietrza IKL (V/1~/50Hz) max. m 5,0 mm EBM R4E 355 RB m 3 /h Poziom ciś. akust. najniższy bieg db(a) najwyższy bieg db(a) Zasilanie Masa V kw 0,54 0,81 1,08 1,35 1,62 1,89 2,16 2,43 2,70 2,97 3,24 A 2,4 3,5 4,7 5,9 7,1 8,3 9,4 10,6 11,8 13,0 14,2 kg Długość A mm Szerokość mm Głębokość mm Wymiary 600 Dane techniczne - IKL - 400V Typ urządzenia Wysokość montażu Długość aktywna Wentylatory Przepływ powietrza IKL (400V/3~/50Hz) max. m 5,0 mm EBM R4E 355 RB m 3 /h Poziom ciś. akust. najniższy bieg db(a) najwyższy bieg db(a) Zasilanie Masa V kw ,41 0,62 0,82 1,02 1,23 1,44 1,64 1,84 2,04 2,25 2,46 A 1,3 1,9 2,6 3,2 3,8 4,5 5,2 5,8 6,4 7,0 7,6 kg Długość A mm Szerokość mm Głębokość mm Wymiary 600. System Jetflow

3 Wymiary Montaż poziomy Widok od przodu Przepływ powietrza 90 Widok boczny Widok od przodu Przepływ powietrza 180 Widok boczny A A = zmienna długość A Montaż pionowy Widok od przodu Przepływ powietrza 90 Widok boczny Przepływ powietrza 180 A A = zmienna długość Widok od góry

4 2 Schemat podłączenia kurtyny IKL (zasilanie V) do sterownika GTC do następnej kurtyny adresy1-9 8 AUX AUXILIAR 8 MO Kabel ekranowany, przewód 20m, RJ45 wtyczka COTROL zawór magnetyczny (opcjonalnie) L L2 V / 50Hz L2 intern 4 1 M do następnego wentylatora L1 biały imp. żółty Y 0-10 V Płytka PCB niebieski czerwony 0 V +10 V CPU Adres = MASTER 1-9 = SLAVE F 16 AT BMS O/OFF nieprzepisany zabez. przeciw. zam. czujnik drzwiowy termostat pom nieprzepisany nieprzepisany Awaria Praca L 3 Skrzyn. podł. podł. przez klienta opcjonalnie opcjonalnie opcjonalnie V/ 50Hz * Dane techniczne mogą ulec zmianie. Panel sterowania GTC I Tryb: Ręczny = ustawianie biegu wentylatora Auto AS = automatyczna ochrona wychłodzenia Auto RT = automatyczna temperatura pomieszczenia Auto TK = automatyczny przełącznik drzwiowy Auto Kombi = automatyczne łączenie różnych trybów pracy Sygnały awarii i pracy, pozwolenie na pracę są dostępne poprzez styki bezpotencjałowe zlokalizowane w każdej wewnętrznej płytce umiejscowionej w kurtynie. Ze względu na różne kodowania płyt sterujących (master/slave), 10 kurtyn może być podłączone równolegle do jednego panela sterowania GTC. Do komunikacji z systemem BMS po protokole ModBus RTU zamiast panela sterowania GTC stosuje się opcjonalną płytkę ModBus. Do komunikacji z systemem BMS po stykach bezpotencjałowych zamiast panela sterowania GTC stosuje się opcjonalny moduł DDC.

5 Schemat podłączenia kurtyny IKL (zasilanie 400V) do sterownika HATI L1 L2 L3 S1 F1 T2,0A S2 K2 HAD U 1 2 AUTO K3 Türk. K3 J T TK1 FT TK K2 K2 K K U V W S K1 X1 H1 X2 PRACA (kolor zielony) K2 H2 X1 X2 AWARIA (kolor czerwony) L1 L2 L TK1 TK2 U1 V1 W1 M M 3~ K1- B K K F1 - bezpiecznik S1- E a(E a) S2- E H1- sygnał - kontrolka zielona H2- sygnał - kontrolka czerwona,,l1,l2+l3 = 400V zasilanie TK1 +TK2,U1,V1+W1 = czujnik drzwiowy / BMS O/OFF (V50Hz) = sygnał bezpotencjałowy PRACA = sygnał bezpotencjałowy AWARIA = termokontakt + termostat przeciwzam. = wentylator Z zastrzeżeniem zmian technicznych. 5-stopniowy regulator transformatorowy HATI Tryb pracy: ręczna/automatyczna, możliwość podpięcia sygnału zewnętrznego np. czujnika drzwiowego. Sygnalizacja praca/awaria z ponownym uruchomieniem blokady dla pełnej ochrony silnika.

6 AZR HL LIEA HL Roto HL T F Systemair S.A. al. Krakowska 169 Łazy k/warszawy Wólka Kosowska info@systemair.pl
