Instrukcja Techniczna Wodnej Kurtyny Powietrznej ZEFIR Typ: ACW 250

Wielkość: px

Rozpocząć pokaz od strony:

Download "Instrukcja Techniczna Wodnej Kurtyny Powietrznej ZEFIR Typ: ACW 250"

Sławomir Grzybowski
5 lat temu
Przeglądów:

1 Instrukcja Techniczna Wodnej Kurtyny Powietrznej ZEFIR Typ: ACW 250

2 Spis treści: 1.Instrukcja montażu Zalecane sposoby podłączenia kurtyny Instalacja elektryczna Naprawa, konserwacja i bezpieczeństwo Dane techniczne

3 1.Instrukcja montażu: Zastosowanie: Kurtyny Powietrzne ZEFIR ACW 250 są przeznaczone do instalacji ponad drzwiami w celu zabezpieczenia pomieszczenia przed utratą energii bądź napływem ciepłego powietrza z zewnątrz do klimatyzowanego wnętrza budynku. Maksymalna wysokość montażu kurtyny nie może przekroczyć 2,5m. Kurtyna może pracować z włączoną lub wyłączoną funkcją grzewczą. Aby uzyskać maksymalną wydajność, kurtyna powinna pokrywać całą szerokość drzwi. Działanie: Powietrze wydmuchiwane jest z kurtyny z dużą prędkością wzdłuż powierzchni otworu tworząc ochronną tarczę powietrzną. Istnieje możliwość regulacji ilości (prędkości) przepływu powietrza za pomocą zewnętrznego regulatora sterującego CP250W element zamawiany osobno. Panel sterujący CP250W: Panel sterujący wyposażony jest w trójpozycyjny przełącznik do bardziej płynnego i efektywnego sterowania pracą urządzenia. Można ustawić dwie prędkości wentylatora. Skuteczność kurtyny zależy od różnicy temperatur powietrza na zewnątrz i wewnątrz budynku, różnicy ciśnień i od zewnętrznych warunków atmosferycznych np. od naporu wiatru UWAGA: Podciśnienie w budynku znacznie redukuje wydajność kurtyny. System wentylacyjny musi być poprawnie zbilansowany. Montaż: Jednostki muszą być zamontowane poziomo ponad drzwiami z wydmuchem powietrza skierowanym pionowo w dół. W przypadku gdy szerokość drzwi jest większa od długości kurtyny to urządzenia powinny być montowane jedno obok drugiego tworząc szereg. Sposoby montażu: a) montaż do ściany: W tym wypadku kurtyna jest zawieszana na otworach montażowych umieszczonych z tyłu kurtyny. UWAGA! Kurtyna musi być dodatkowo zabezpieczona przed przypadkowym ściągnięciem. Kurtyny również można zamocować z wykorzystaniem 4 gwintowanych otworów M8 umieszczonych na tylnej ściance jednostki. b) montaż do sufitu: Kurtyny można montować do sufitu wykorzystując pręty gwintowane M8 mocowane do 4 otworów umieszczonych na górnej pokrywie urządzenia. 3

4 Wymiary i sposoby mocowania: Widok z góry: Widok z tyłu: 4

5 Minimalne odległości montażowe: Dodatkowe zabezpieczenie montażowe: 5

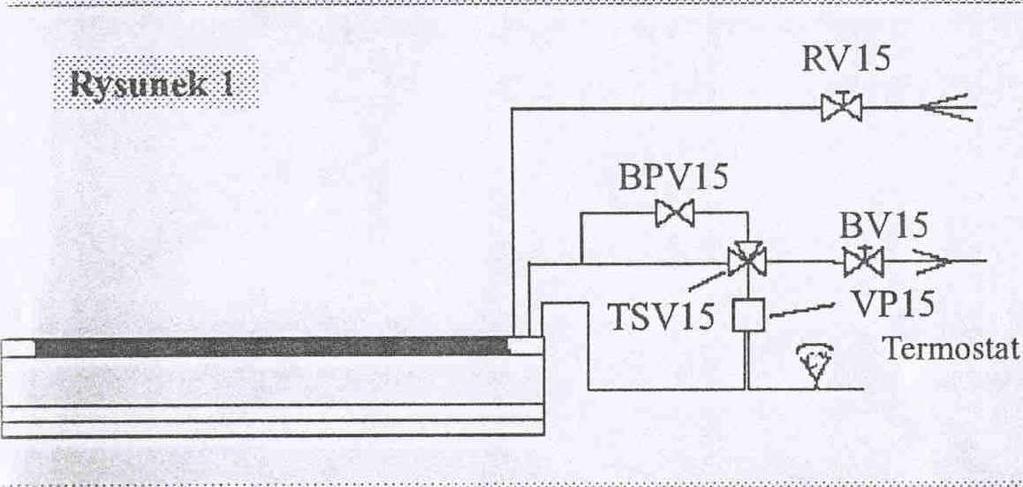

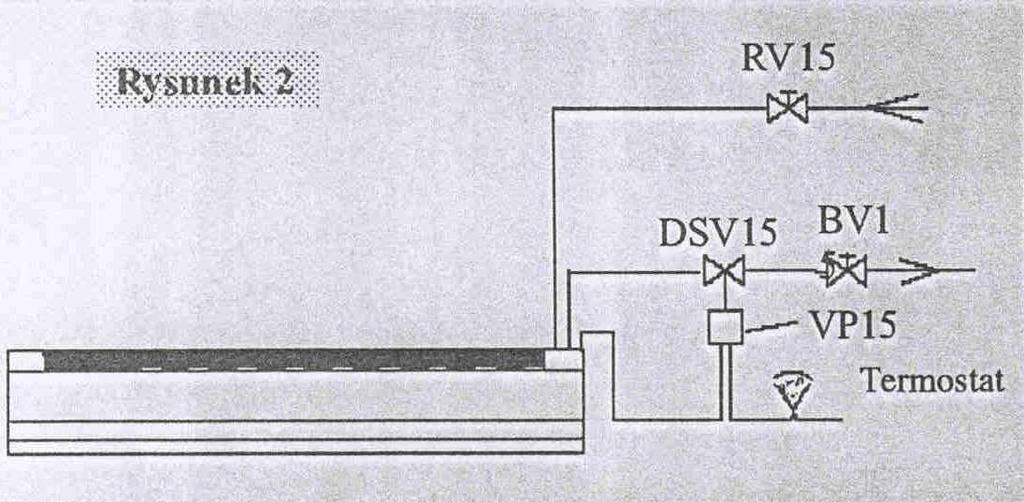

6 2. Zalecane sposoby podłączenia kurtyny wodnej: Podłączenie z użyciem zaworu 3-drożnego z obejściem (rys. 1): Ten rodzaj podłączenia jest zalecany w przypadku wystąpienia możliwości zamarzania (praca w niskich temperaturach). Zestaw montażowy zawiera: a) Zawór odcinający RV15 b) Zawór regulacyjny BV15 c) Zawór 3-drożny, regulowany TSV15 d) Napęd zaworu, 230V~, VP15 e) Zawór obejścia BPV15 Kulowy zawór odcinający RV15 pracuje w pozycji zamknięty lub otwarty. Przepływ wody jest regulowany zaworem BV15. Może on być również całkowicie zamknięty. Wartość nastawy zaworu regulacyjnego kvs = 6,6. Podczas gdy zawór TSV15 jest zamknięty, gorąca woda zasilająca nagrzewnicę przepływa przez obejście. Zabezpiecza to przed zamarznięciem nagrzewnicy. Regulacja zaworu TSV15 odbywa się przy pomocy termostatu. Podłączenie z użyciem 2-drożnego zaworu regulacyjnego (rys. 2): Zastosowanie 2-drożnego zawodu regulacyjnego DSV 15 z napędem VP15 to najprostszy sposób podłączenia kurtyny Zefir ACW 250. Przepływ wody jest regulowany zaworem BV15. Może on być również całkowicie zamknięty. Regulacja zaworu DSV15 odbywa się przy pomocy termostatu. 6

7 TSV15 zawór 3-drożny, średnica 1/2, klasa ciśnienia PN10, ciśnienie maksymalne 3 MPa. Maksymalny spadek ciśnienia na zaworze TSV15: 10kPa, kvs=4. DSV15 zawór 2-drożny, średnica 1/2, klasa ciśnienia PN10, ciśnienie maksymalne 3MPa. Maksymalny spadek ciśnienia na zaworze DSV15: 10kPa, kvs=4. VP15 napęd zaworu, 230V~, jest używany do włączania i wyłączania grzania. Czas zamknięcia zaworu wynosi 5 sekund, co zabezpiecza przez nagłymi skokami ciśnienia w instalacji Akcesoria: 7

8 3. Instalacja elektryczna: Podłączenie elektryczne urządzenia musi wykonać elektryk posiadający odpowiednie uprawnienia. Instalacja elektryczna musi być wykonana zgodnie z obowiązującymi przepisami. W celu wykonania podłączenia należy zdjąć przednią pokrywę urządzenia. Pod pokrywą po prawej stronie znajduje się listwa przyłączeniowa. Patrz schemat elektryczny. Na górnej pokrywie znajdują się dwa dławiki o średnicy 28mm oraz jeden o średnicy 22mm służące do wprowadzenia przewodów zasilających. Schemat elektryczny: ACW 250 CP 250 W 8

9 4. Naprawa, konserwacja i bezpieczeństwo Problemy: Nie działa wentylator: - sprawdzić podłączenia elektryczne - sprawdzić bezpieczniki - sprawdzić programator czasowy (jeśli taki jest podłączony) - sprawdzić poprawność ustawienia przełącznika wentylatora W przypadku braku możliwości naprawienia usterki proszę wezwać odpowiedni personel techniczny.. UWAGA: Przestrzeń wokół kratki wlotowej i wylotowej musi być wolna od jakichkolwiek materiałów które mogłyby zakłócać swobodny przepływ powietrza. Podczas pracy, powierzchnie kurtyny nagrzewają się i nie wolno nakrywać jej jakimikolwiek materiałami. Silniki wentylatorów w zasadzie nie wymagają konserwacji innej niż czyszczenie kiedy jest to konieczne ale nie rzadziej niż raz do roku. Kratkę wlotową i wylotową należy czyścić przy użyciu wilgotnej Ściereczki oraz neutralnych detergentów. Element nagrzewnicy wodnej można czyścić za pomocą odkurzacza. UWAGA: Wszystkie czynności konserwacyjne należy wykonywać tylko przy wyłączonym zasilaniu! 9

6. Dane techniczne: TYP Moc grzewcza (kw) Wydatek powietrza (m3/h) Poziom hałasu (db) Zasilanie Pobór prądu Waga Długość Klasa IP Zefir ACW 250 6,35 1200/750 53/42 230 V ~ 0,54 A 18 kg 1060 mm 21

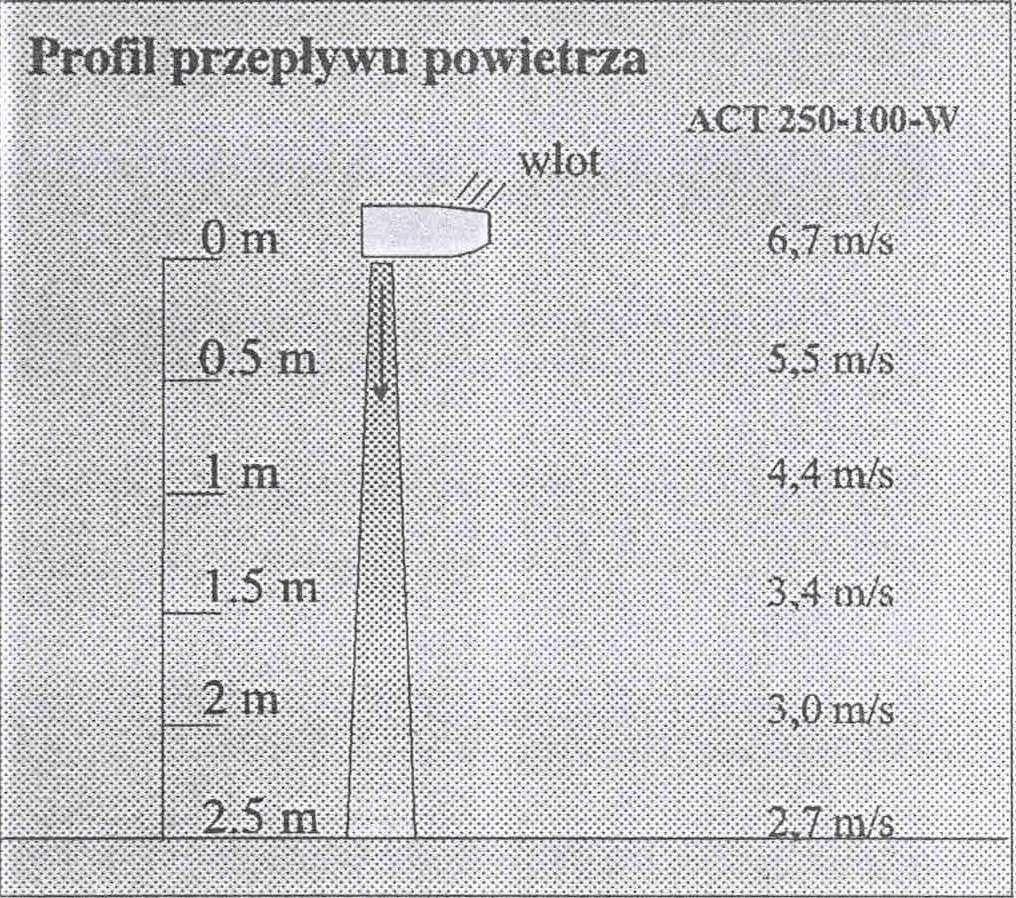

10 6. Dane techniczne: TYP Moc grzewcza (kw) Wydatek powietrza (m3/h) Poziom hałasu (db) Zasilanie Pobór prądu Waga Długość Klasa IP Zefir ACW 250 6, /750 53/ V ~ 0,54 A 18 kg 1060 mm 21 przy przepływie powietrza 1200m3/h, temperaturze wody 80/60 C i temperaturze wewnętrznej 15 C Wzrost mocy wyjściowej i temperatury powietrza: Temperatura ( C) Przepływ powietrza (m3/h) 80/60 C t,( C) Q (kw) 60/40 C t,( C) Q (kw) 55/35 C t,( C) Q (kw) ,3 15,6 5,17 6,35 13,9 10,7 3,54 4,35 12,4 9,5 3,14 3, ,8 14,4 4,77 5,87 12,4 9,5 3,15 3,87 10,8 8,3 2,75 3,37 Wszystkie dane dla przepływu powietrza na poziomie 0,08 l/s Profil przepływu powietrza: 10
