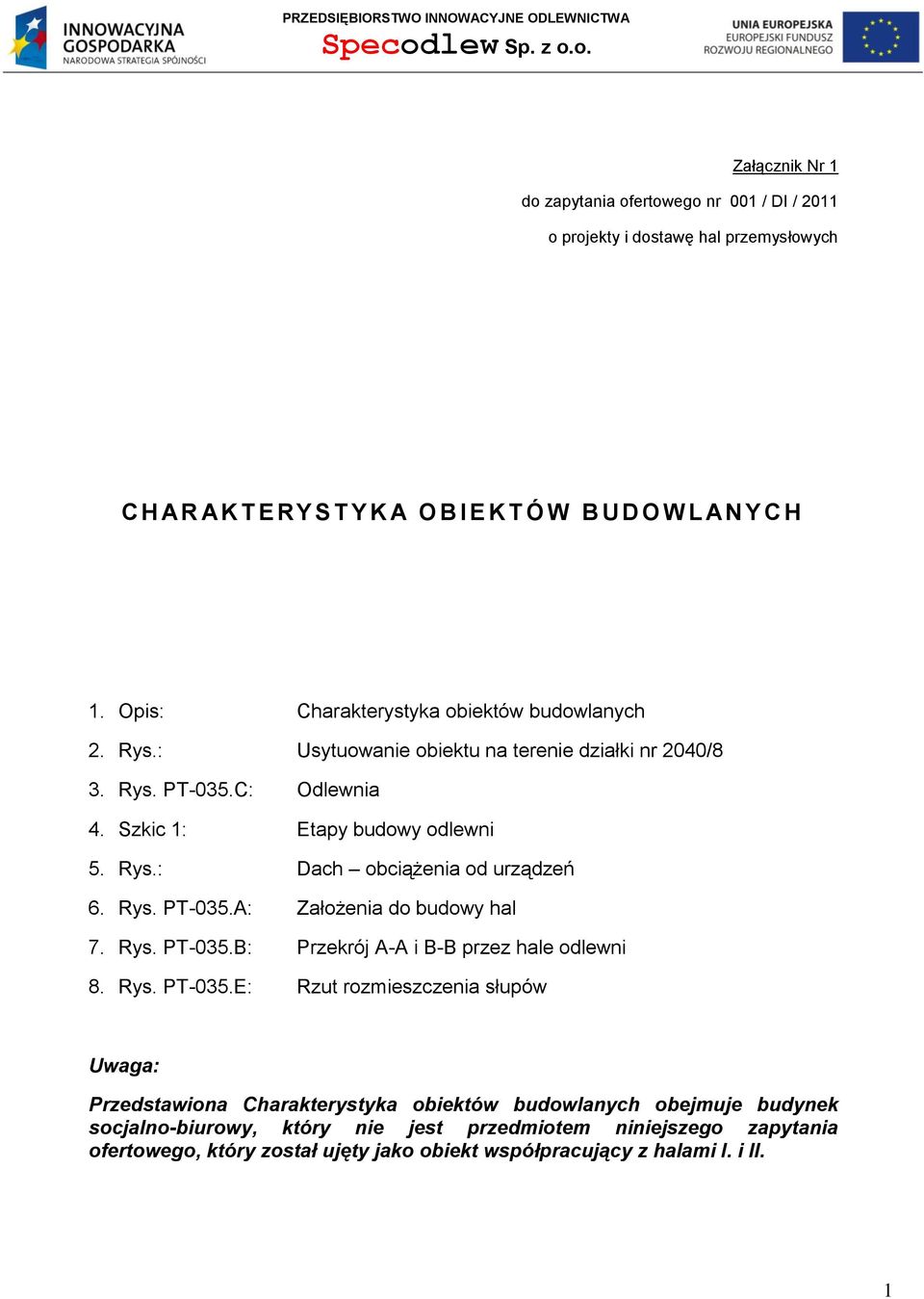

1 PRZEDSIĘBIORSTWO INNOWACYJNE ODLEWNICTWA Specodlew Sp. z o.o. Załącznik Nr 1 do zapytania ofertowego nr 001 / DI / 2011 o projekty i dostawę hal przemysłowych C H AR AK T E RY S T Y K A O B I E K T Ó W B U D O W L AN Y C H 1. Opis: Charakterystyka obiektów budowlanych 2. Rys.: Usytuowanie obiektu na terenie działki nr 2040/8 3. Rys. PT-035.C: Odlewnia 4. Szkic 1: Etapy budowy odlewni 5. Rys.: Dach obciążenia od urządzeń 6. Rys. PT-035.A: Założenia do budowy hal 7. Rys. PT-035.B: Przekrój A-A i B-B przez hale odlewni 8. Rys. PT-035.E: Rzut rozmieszczenia słupów Uwaga: Przedstawiona Charakterystyka obiektów budowlanych obejmuje budynek socjalno-biurowy, który nie jest przedmiotem niniejszego zapytania ofertowego, który został ujęty jako obiekt współpracujący z halami I. i II. 1

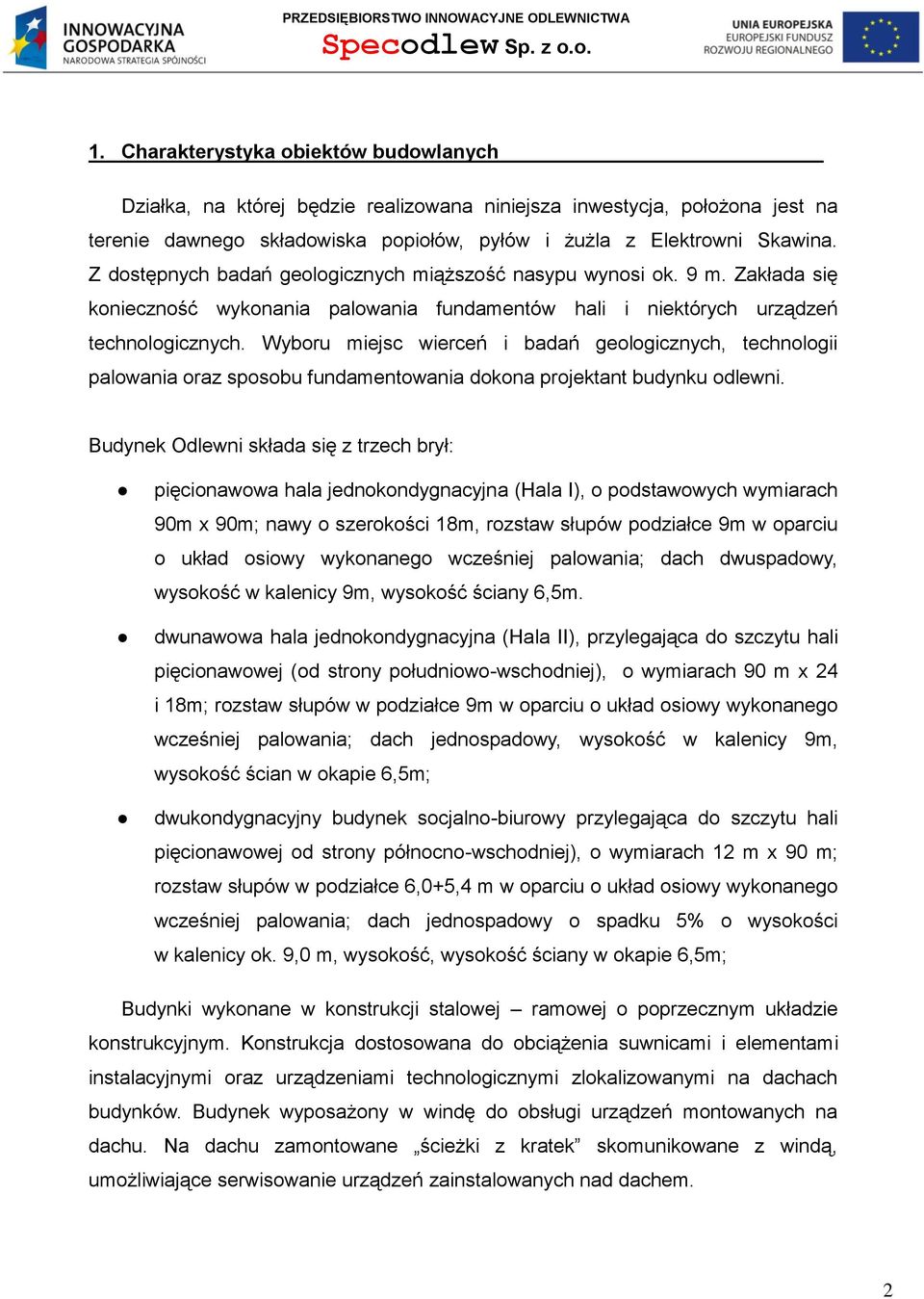

2 PRZEDSIĘBIORSTWO INNOWACYJNE ODLEWNICTWA Specodlew Sp. z o.o. 1. Charakterystyka obiektów budowlanych Działka, na której będzie realizowana niniejsza inwestycja, położona jest na terenie dawnego składowiska popiołów, pyłów i żużla z Elektrowni Skawina. Z dostępnych badań geologicznych miąższość nasypu wynosi ok. 9 m. Zakłada się konieczność wykonania palowania fundamentów hali i niektórych urządzeń technologicznych. Wyboru miejsc wierceń i badań geologicznych, technologii palowania oraz sposobu fundamentowania dokona projektant budynku odlewni. Budynek Odlewni składa się z trzech brył: pięcionawowa hala jednokondygnacyjna (Hala I), o podstawowych wymiarach 90m x 90m; nawy o szerokości 18m, rozstaw słupów podziałce 9m w oparciu o układ osiowy wykonanego wcześniej palowania; dach dwuspadowy, wysokość w kalenicy 9m, wysokość ściany 6,5m. dwunawowa hala jednokondygnacyjna (Hala II), przylegająca do szczytu hali pięcionawowej (od strony południowo-wschodniej), o wymiarach 90 m x 24 i 18m; rozstaw słupów w podziałce 9m w oparciu o układ osiowy wykonanego wcześniej palowania; dach jednospadowy, wysokość w kalenicy 9m, wysokość ścian w okapie 6,5m; dwukondygnacyjny budynek socjalno-biurowy przylegająca do szczytu hali pięcionawowej od strony północno-wschodniej), o wymiarach 12 m x 90 m; rozstaw słupów w podziałce 6,0+5,4 m w oparciu o układ osiowy wykonanego wcześniej palowania; dach jednospadowy o spadku 5% o wysokości w kalenicy ok. 9,0 m, wysokość, wysokość ściany w okapie 6,5m; Budynki wykonane w konstrukcji stalowej ramowej o poprzecznym układzie konstrukcyjnym. Konstrukcja dostosowana do obciążenia suwnicami i elementami instalacyjnymi oraz urządzeniami technologicznymi zlokalizowanymi na dachach budynków. Budynek wyposażony w windę do obsługi urządzeń montowanych na dachu. Na dachu zamontowane ścieżki z kratek skomunikowane z windą, umożliwiające serwisowanie urządzeń zainstalowanych nad dachem. 2

3 PRZEDSIĘBIORSTWO INNOWACYJNE ODLEWNICTWA Specodlew Sp. z o.o. Fundamenty żelbetowe monolityczne posadowione na wykonanych wcześniej palach. Ściany zewnętrzne hali w dolnej części murowane, w górnej części przykryte płytami warstwowymi z rdzeniem z wełny mineralnej. Połać dachu na szalunku z blachy trapezowej, ocieplona wełną mineralną i pokryta membraną bitumiczną. Oświetlenie hali światłem sztucznym z doświetleniem pasami okien w bocznych i szczytowych ścianach hali. Bramy przemysłowe systemowe, panelowe. Posadzki żelbetowe Ze względu na sposób finansowania inwestycji obiekt będzie budowany etapami przy zachowaniu kryteriów podziału na etapy budowy, przyjętych we wniosku o dofinansowanie w ramach Programu Operacyjnego Innowacyjna Gospodarka Granice administracyjne poszczególnych wydziałów Odlewni nie pokrywają się z granicami budowlanymi. I etap odlewnia precyzyjna Hala I Trzy nawy środkowego budynku wraz z przylegającym do szczytu tych naw częścią budynku socjalnego. II etap odlewnia piaskowa i kokilowa Hala II Czwarta nawa środkowego budynku oraz dwunawowy budynek przylegający do szczytu budynku środkowego, III etap budynek administracyjno techniczny Piąta nawa środkowego budynku oraz pozostała część budynku socjalnego (tzw. L ). Projekty wykonawcze poszczególnych budynków hal odlewni i budynku socjalnobiurowego muszą uwzględniać w swej konstrukcji etapowość realizacji inwestycji ze względu na konieczność fragmentarycznego uruchamiania poszczególnych odlewni, dając możliwość przejmowania fragmentów obiektów budowlanych do użytkowania. Hala nr I trzynawowa, obejmuje fragment całości odlewni w nawach C F między rzędami słupów 1 / 11. W nawie C D zainstalowana będzie suwnica o nośności 1 Mg. Dodatkowo w nawie C D będzie zainstalowana suwnica jednodźwigarowa o nośności 1 Mg i rozpiętości 6 metrów. Wysokość naw do wiązara dachowego zmienia się od 7,5 m do 5,6 m. Część obiektu między rzędami słupów 1 / 1 przylegająca do konstrukcji stalowej hali będzie wykonana jako dwukondygnacyjny budynek z pomieszczeniami socjalno-biurowymi. 3

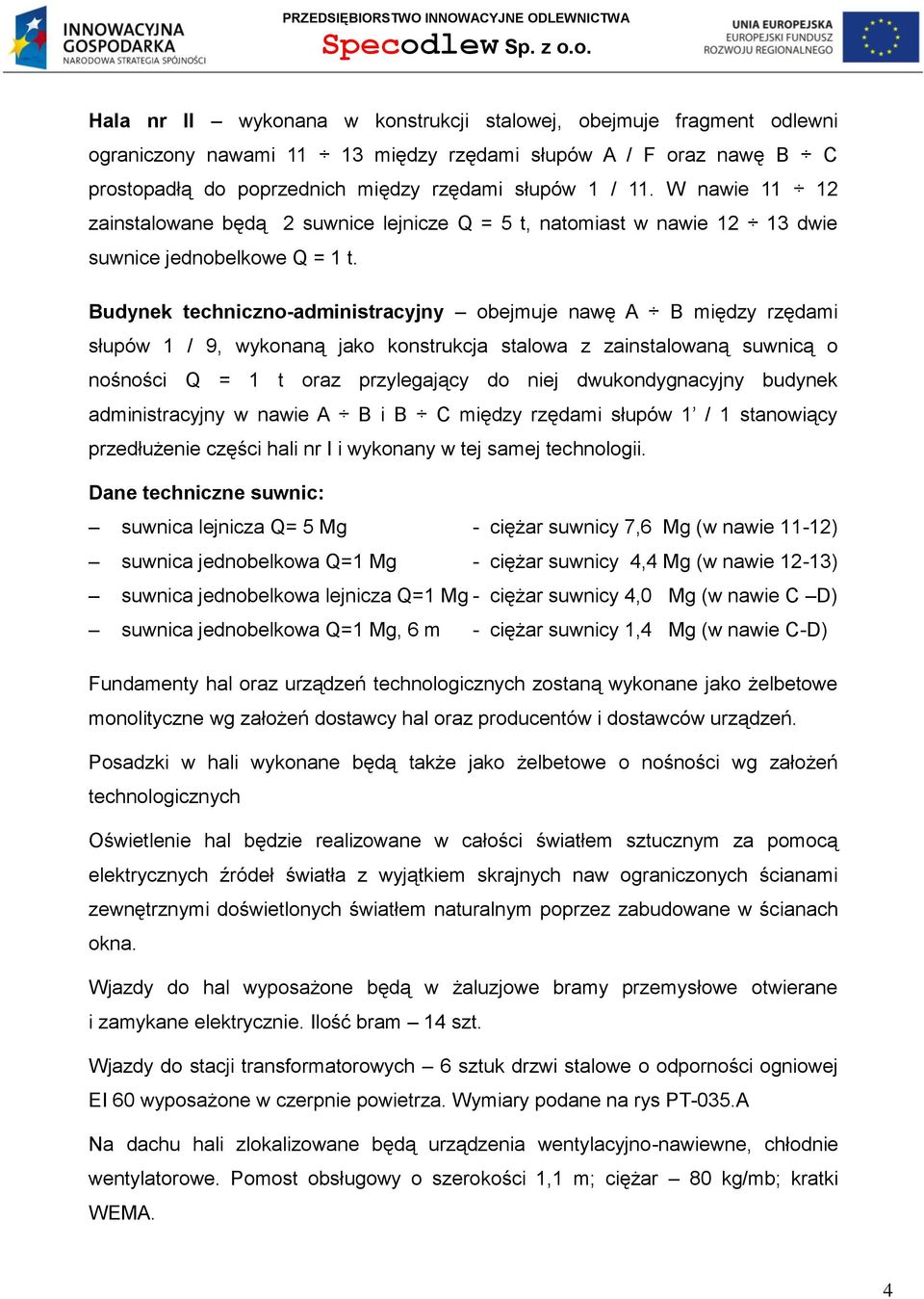

4 PRZEDSIĘBIORSTWO INNOWACYJNE ODLEWNICTWA Specodlew Sp. z o.o. Hala nr II wykonana w konstrukcji stalowej, obejmuje fragment odlewni ograniczony nawami między rzędami słupów A / F oraz nawę B C prostopadłą do poprzednich między rzędami słupów 1 / 11. W nawie zainstalowane będą 2 suwnice lejnicze Q = 5 t, natomiast w nawie dwie suwnice jednobelkowe Q = 1 t. Budynek techniczno-administracyjny obejmuje nawę A B między rzędami słupów 1 / 9, wykonaną jako konstrukcja stalowa z zainstalowaną suwnicą o nośności Q = 1 t oraz przylegający do niej dwukondygnacyjny budynek administracyjny w nawie A B i B C między rzędami słupów 1 / 1 stanowiący przedłużenie części hali nr I i wykonany w tej samej technologii. Dane techniczne suwnic: suwnica lejnicza Q= 5 Mg - ciężar suwnicy 7,6 Mg (w nawie 11-12) suwnica jednobelkowa Q=1 Mg - ciężar suwnicy 4,4 Mg (w nawie 12-13) suwnica jednobelkowa lejnicza Q=1 Mg - ciężar suwnicy 4,0 Mg (w nawie C D) suwnica jednobelkowa Q=1 Mg, 6 m - ciężar suwnicy 1,4 Mg (w nawie C-D) Fundamenty hal oraz urządzeń technologicznych zostaną wykonane jako żelbetowe monolityczne wg założeń dostawcy hal oraz producentów i dostawców urządzeń. Posadzki w hali wykonane będą także jako żelbetowe o nośności wg założeń technologicznych Oświetlenie hal będzie realizowane w całości światłem sztucznym za pomocą elektrycznych źródeł światła z wyjątkiem skrajnych naw ograniczonych ścianami zewnętrznymi doświetlonych światłem naturalnym poprzez zabudowane w ścianach okna. Wjazdy do hal wyposażone będą w żaluzjowe bramy przemysłowe otwierane i zamykane elektrycznie. Ilość bram 14 szt. Wjazdy do stacji transformatorowych 6 sztuk drzwi stalowe o odporności ogniowej EI 60 wyposażone w czerpnie powietrza. Wymiary podane na rys PT-035.A Na dachu hali zlokalizowane będą urządzenia wentylacyjno-nawiewne, chłodnie wentylatorowe. Pomost obsługowy o szerokości 1,1 m; ciężar 80 kg/mb; kratki WEMA. 4

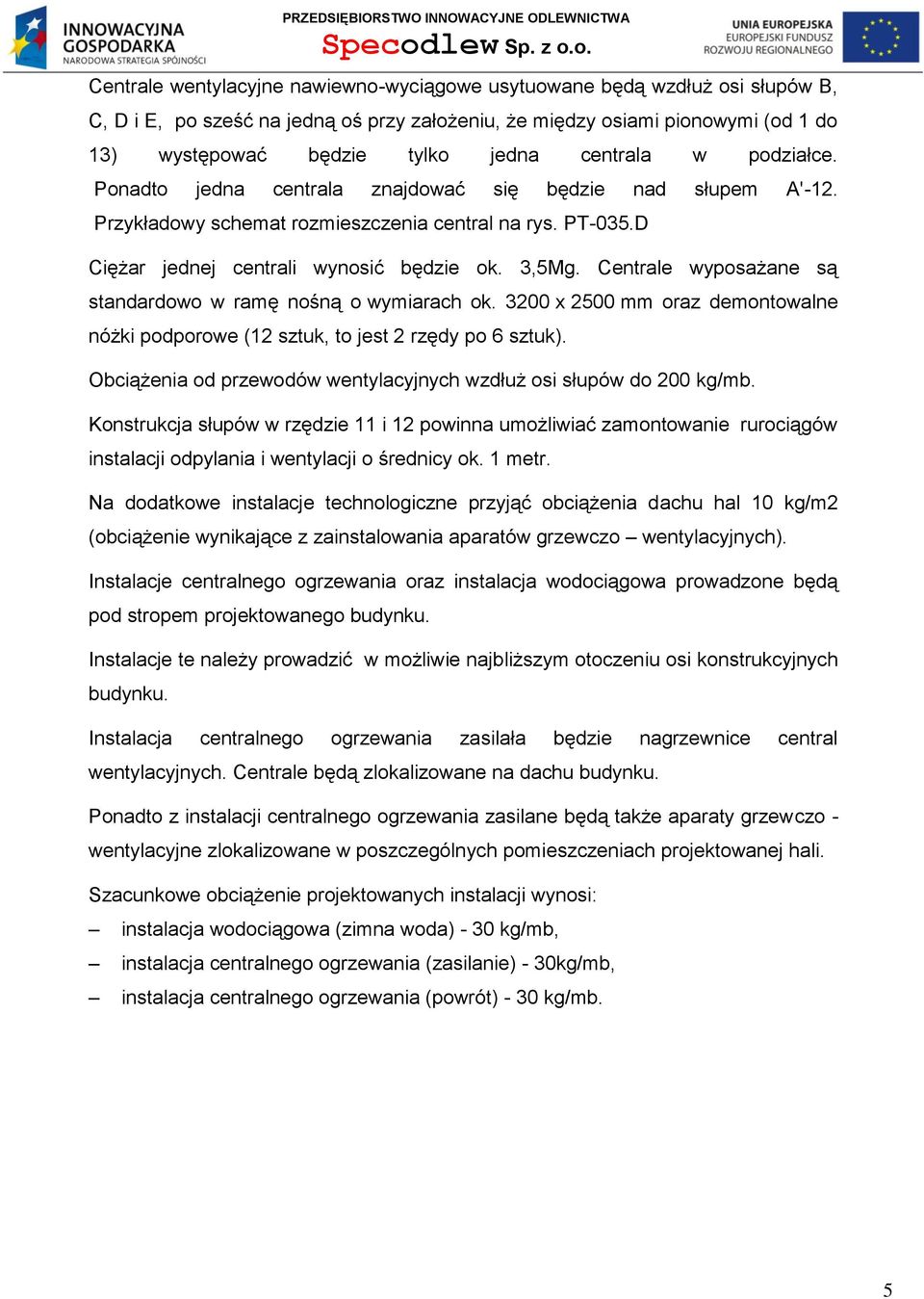

5 PRZEDSIĘBIORSTWO INNOWACYJNE ODLEWNICTWA Specodlew Sp. z o.o. Centrale wentylacyjne nawiewno-wyciągowe usytuowane będą wzdłuż osi słupów B, C, D i E, po sześć na jedną oś przy założeniu, że między osiami pionowymi (od 1 do 13) występować będzie tylko jedna centrala w podziałce. Ponadto jedna centrala znajdować się będzie nad słupem A'-12. Przykładowy schemat rozmieszczenia central na rys. PT-035.D Ciężar jednej centrali wynosić będzie ok. 3,5Mg. Centrale wyposażane są standardowo w ramę nośną o wymiarach ok x 2500 mm oraz demontowalne nóżki podporowe (12 sztuk, to jest 2 rzędy po 6 sztuk). Obciążenia od przewodów wentylacyjnych wzdłuż osi słupów do 200 kg/mb. Konstrukcja słupów w rzędzie 11 i 12 powinna umożliwiać zamontowanie rurociągów instalacji odpylania i wentylacji o średnicy ok. 1 metr. Na dodatkowe instalacje technologiczne przyjąć obciążenia dachu hal 10 kg/m2 (obciążenie wynikające z zainstalowania aparatów grzewczo wentylacyjnych). Instalacje centralnego ogrzewania oraz instalacja wodociągowa prowadzone będą pod stropem projektowanego budynku. Instalacje te należy prowadzić w możliwie najbliższym otoczeniu osi konstrukcyjnych budynku. Instalacja centralnego ogrzewania zasilała będzie nagrzewnice central wentylacyjnych. Centrale będą zlokalizowane na dachu budynku. Ponadto z instalacji centralnego ogrzewania zasilane będą także aparaty grzewczo - wentylacyjne zlokalizowane w poszczególnych pomieszczeniach projektowanej hali. Szacunkowe obciążenie projektowanych instalacji wynosi: instalacja wodociągowa (zimna woda) - 30 kg/mb, instalacja centralnego ogrzewania (zasilanie) - 30kg/mb, instalacja centralnego ogrzewania (powrót) - 30 kg/mb. 5

6 1

7 2

8 3

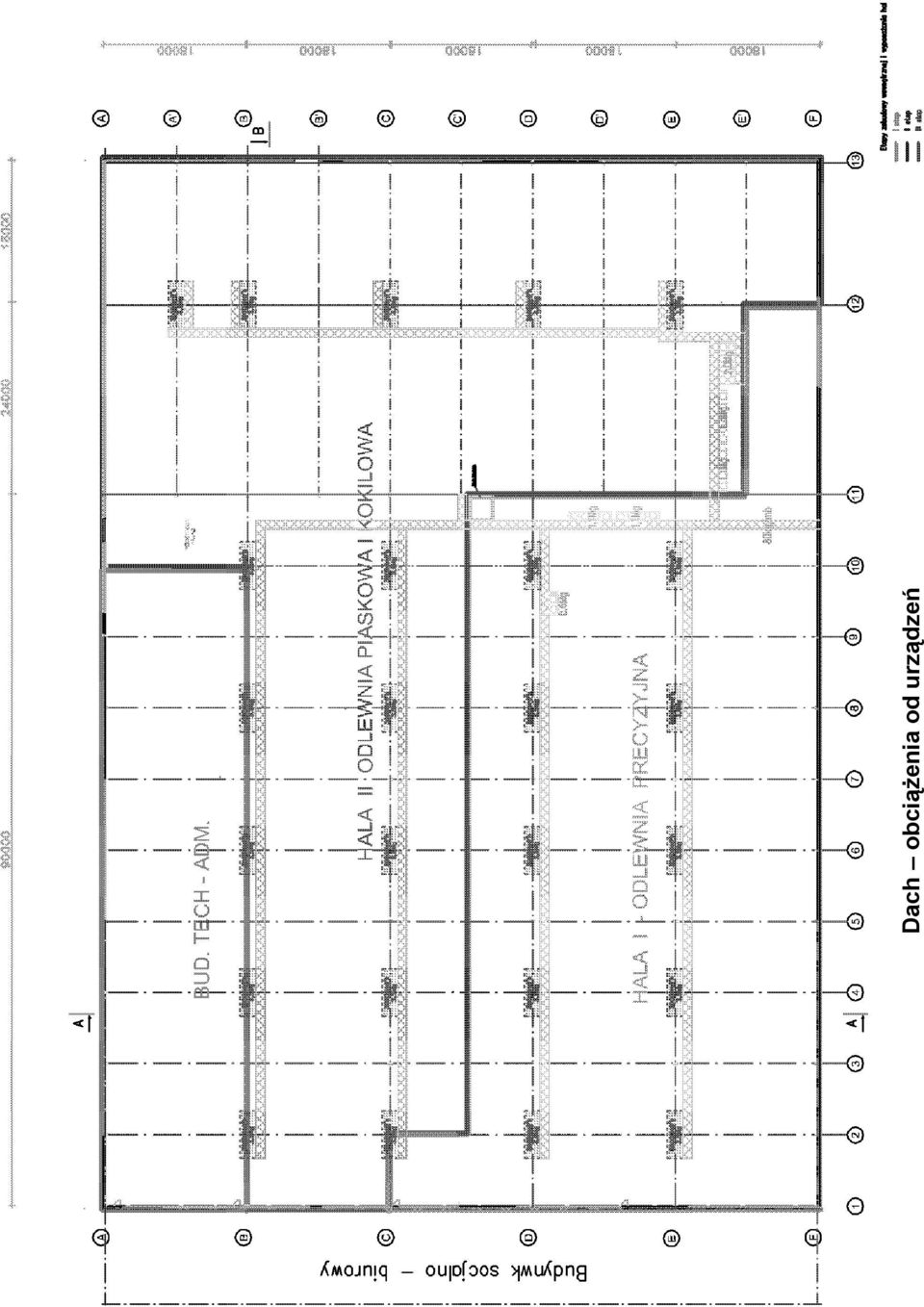

9 Dach obciążenia od urządzeń 4

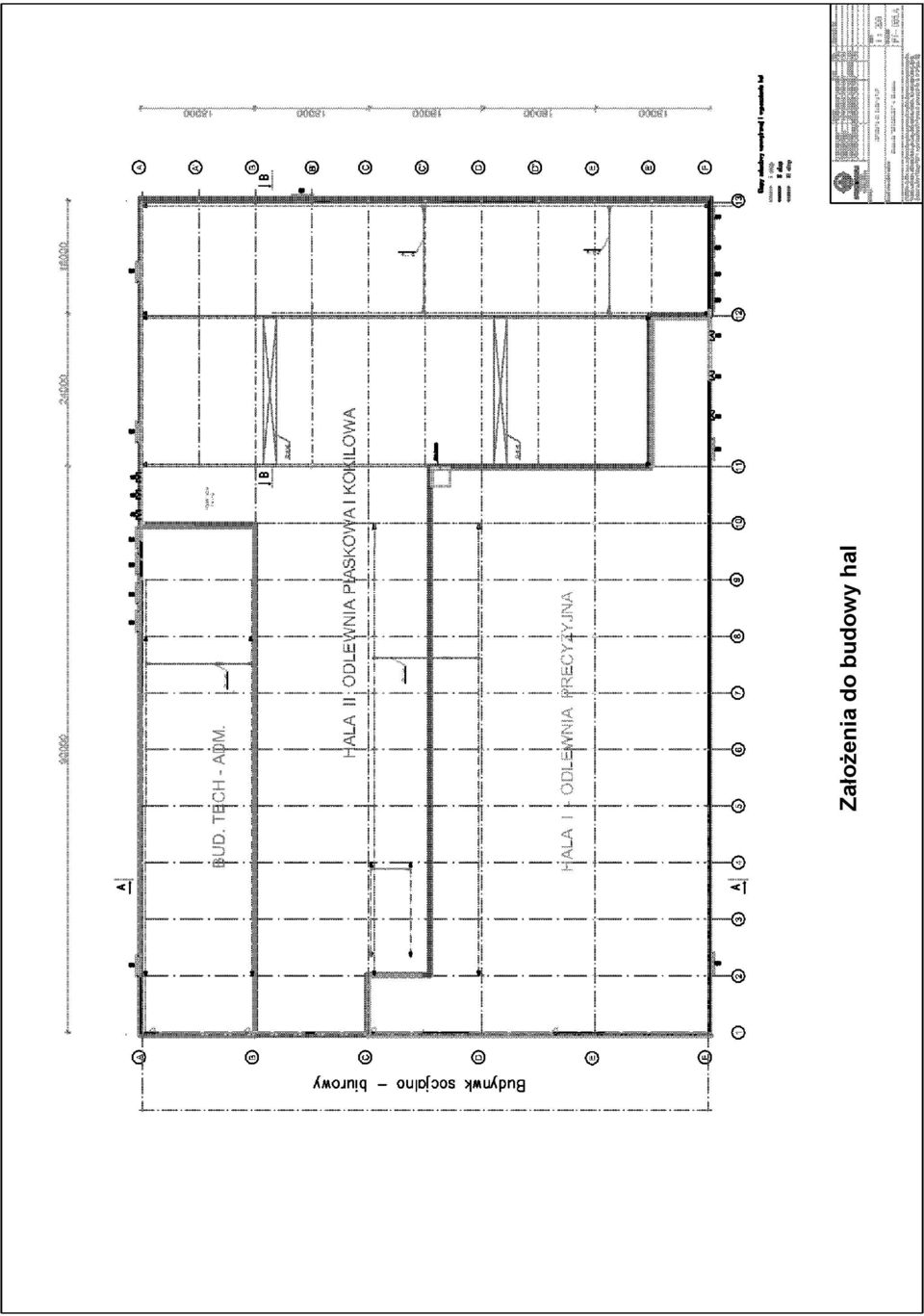

10 Założenia do budowy hal 5
