1 Odporność Ogniowa Dachowe Systemy Ruukki

2 Odporność Ogniowa Systemy Dachowe na bazie blachy trapezowej Ruukki 2 marzec 11

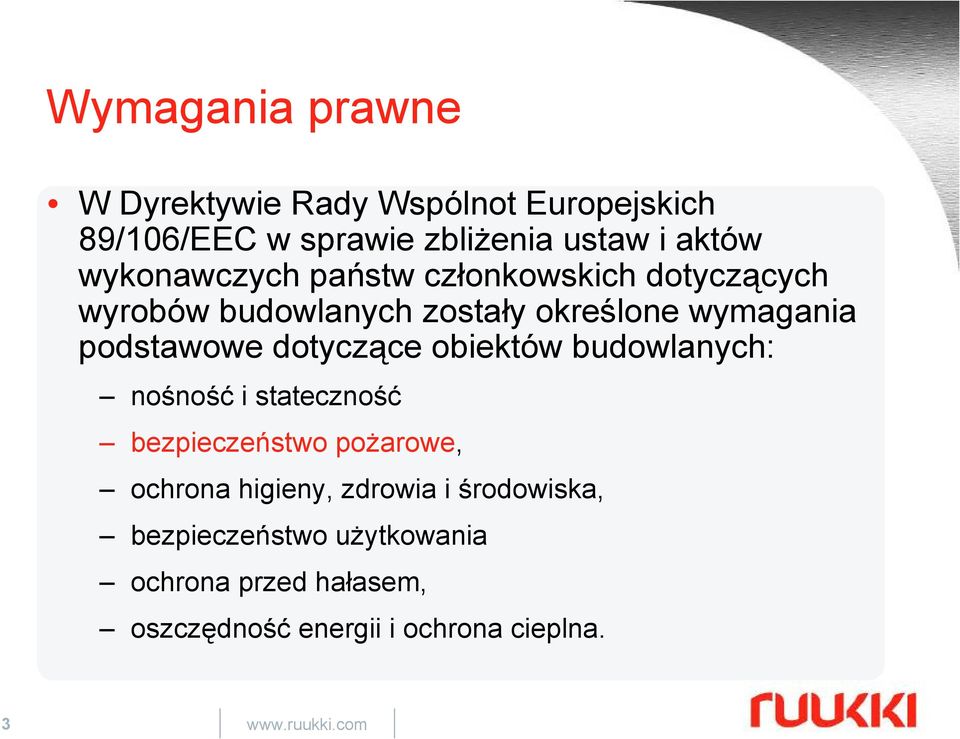

3 Wymagania prawne W Dyrektywie Rady Wspólnot Europejskich 89/106/EEC w sprawie zbliżenia ustaw i aktów wykonawczych państw członkowskich dotyczących wyrobów budowlanych zostały określone wymagania podstawowe dotyczące obiektów budowlanych: nośność i stateczność bezpieczeństwo pożarowe, ochrona higieny, zdrowia i środowiska, bezpieczeństwo użytkowania ochrona przed hałasem, oszczędność energii i ochrona cieplna. 3

4 Wymagania prawne Zgodnie z Dokumentem Interpretacyjnym nr 2 Bezpieczeństwo Pożarowe, obiekty budowlane powinny być projektowane i wykonane w taki sposób, aby w razie pożaru były zapewnione: nośność konstrukcji przez założony czas, ograniczenie rozprzestrzeniania się ognia i dymu, ograniczenie rozprzestrzeniania się ognia na obiekty sąsiednie, możliwość opuszczenia obiektu przez jego użytkowników, odpowiedni poziom bezpieczeństwa ekip ratowniczych. 4

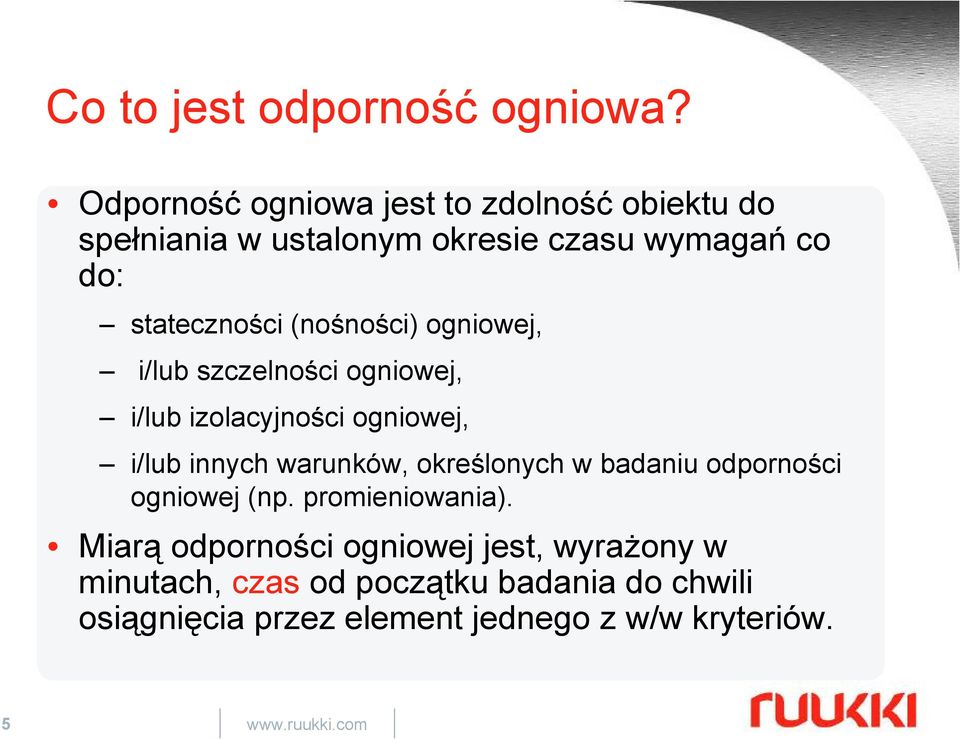

5 Co to jest odporność ogniowa? Odporność ogniowa jest to zdolność obiektu do spełniania w ustalonym okresie czasu wymagań co do: stateczności (nośności) ogniowej, i/lub szczelności ogniowej, i/lub izolacyjności ogniowej, i/lub innych warunków, określonych w badaniu odporności ogniowej (np. promieniowania). Miarą odporności ogniowej jest, wyrażony w minutach, czas od początku badania do chwili osiągnięcia przez element jednego z w/w kryteriów. 5

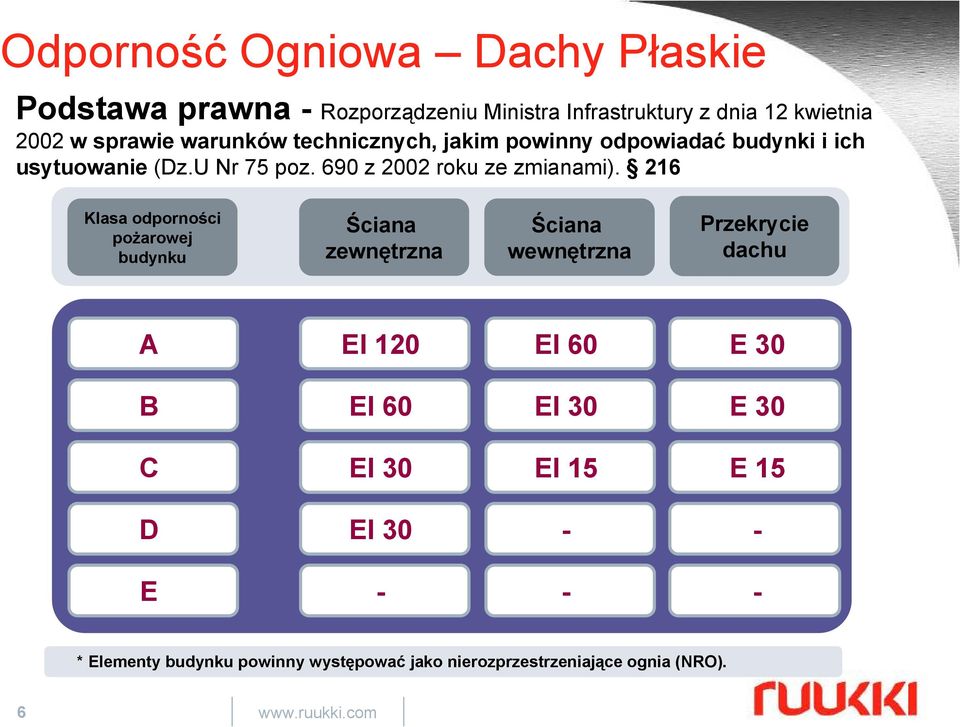

6 Podstawa prawna - Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U Nr 75 poz. 690 z 2002 roku ze zmianami). 216 Klasa odporności pożarowej budynku Ściana zewnętrzna Ściana wewnętrzna Przekrycie dachu A EI 120 EI 60 E 30 B EI 60 EI 30 E 30 C EI 30 EI 15 E 15 D EI E * Elementy budynku powinny występować jako nierozprzestrzeniające ognia (NRO). 6

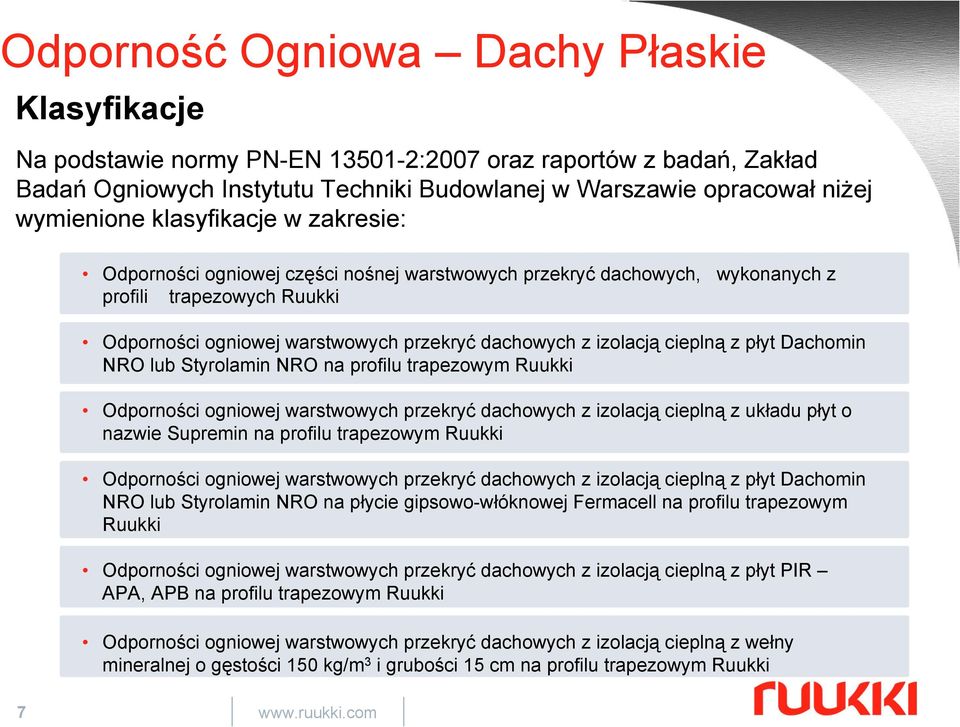

7 Klasyfikacje Na podstawie normy PN-EN :2007 oraz raportów z badań, Zakład Badań Ogniowych Instytutu Techniki Budowlanej w Warszawie opracował niżej wymienione klasyfikacje w zakresie: Odporności ogniowej części nośnej warstwowych przekryć dachowych, wykonanych z profili trapezowych Ruukki Odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z płyt Dachomin NRO lub Styrolamin NRO na profilu trapezowym Ruukki Odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z układu płyt o nazwie Supremin na profilu trapezowym Ruukki Odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z płyt Dachomin NRO lub Styrolamin NRO na płycie gipsowo-włóknowej Fermacell na profilu trapezowym Ruukki Odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z płyt PIR APA, APB na profilu trapezowym Ruukki Odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z wełny mineralnej o gęstości 150 kg/m 3 i grubości 15 cm na profilu trapezowym Ruukki 7

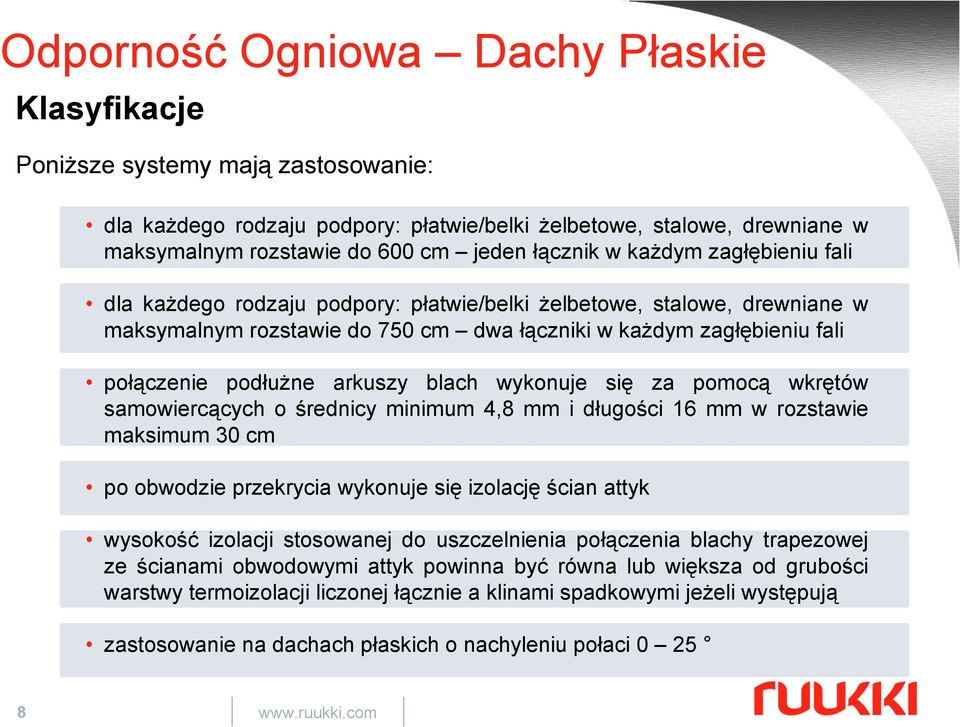

8 Klasyfikacje Poniższe systemy mają zastosowanie: dla każdego rodzaju podpory: płatwie/belki żelbetowe, stalowe, drewniane w maksymalnym rozstawie do 600 cm jeden łącznik w każdym zagłębieniu fali dla każdego rodzaju podpory: płatwie/belki żelbetowe, stalowe, drewniane w maksymalnym rozstawie do 750 cm dwa łączniki w każdym zagłębieniu fali połączenie podłużne arkuszy blach wykonuje się za pomocą wkrętów samowiercących o średnicy minimum 4,8 mm i długości 16 mm w rozstawie maksimum 30 cm po obwodzie przekrycia wykonuje się izolację ścian attyk wysokość izolacji stosowanej do uszczelnienia połączenia blachy trapezowej ze ścianami obwodowymi attyk powinna być równa lub większa od grubości warstwy termoizolacji liczonej łącznie a klinami spadkowymi jeżeli występują zastosowanie na dachach płaskich o nachyleniu połaci

9 Część Nośna Klasyfikacja w zakresie odporności ogniowej części nośnej warstwowych przekryć dachowych, wykonanej z blach trapezowych Ruukki. Poziom wykorzystania obciążenia α q1 770% 75% 85% 0 % Wielkość obciążenia podwieszonego 0,50 0,35 0,35 kn/m 2 kn/m 2 kn/m 2 Klasa odporności ogniowej RE 30 RE 30 RE

10 Dach warstwowy Izolacja cieplna Dachomin Klasyfikacja w zakresie odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z płyt Dachomin NRO lub Styrolamin NRO na profilu trapezowym Ruukki. Poziom wykorzystania obciążenia α q % 70% % Wielkość obciążenia podwieszonego 0,50 kn/m 2 0,35 kn/m 2 Klasa odporności ogniowej RE 15 RE

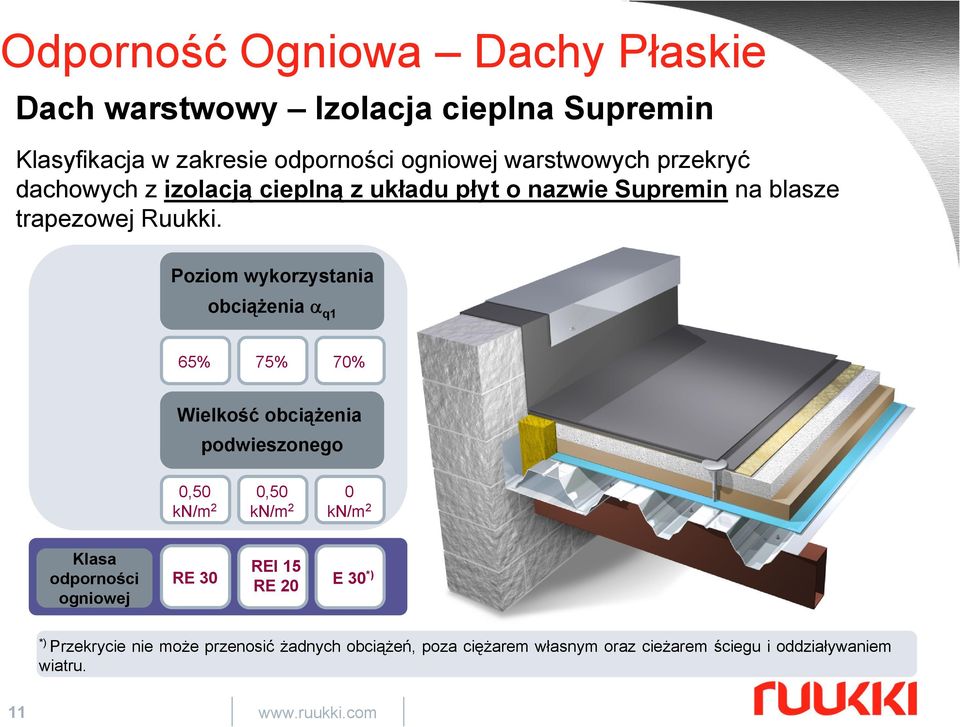

11 Dach warstwowy Izolacja cieplna Supremin Klasyfikacja w zakresie odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z układu płyt o nazwie Supremin na blasze trapezowej Ruukki. Poziom wykorzystania obciążenia α q1 765% 75% 70% 0 % Wielkość obciążenia podwieszonego 0,50 0,50 0 kn/m 2 kn/m 2 kn/m 2 Klasa odporności ogniowej RE 30 REI 15 RE 20 E 30 *) *) Przekrycie nie może przenosić żadnych obciążeń, poza ciężarem własnym oraz cieżarem ściegu i oddziaływaniem wiatru. 11

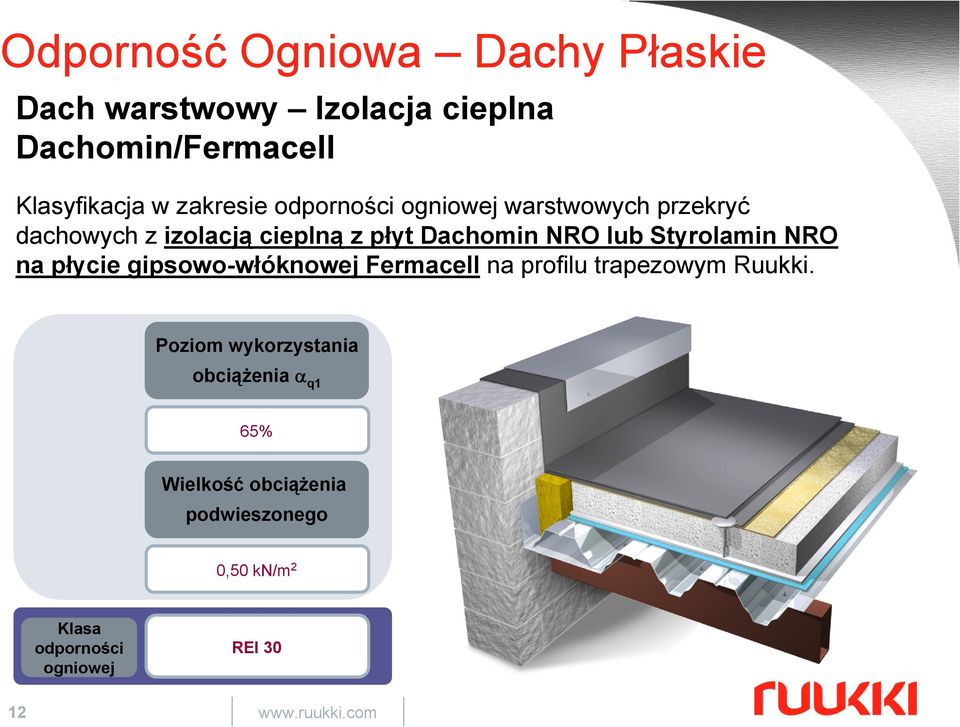

12 Dach warstwowy Izolacja cieplna Dachomin/Fermacell Klasyfikacja w zakresie odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z płyt Dachomin NRO lub Styrolamin NRO na płycie gipsowo-włóknowej Fermacell na profilu trapezowym Ruukki. Poziom wykorzystania obciążenia α q % % Wielkość obciążenia podwieszonego 0,50 kn/m 2 Klasa odporności ogniowej REI

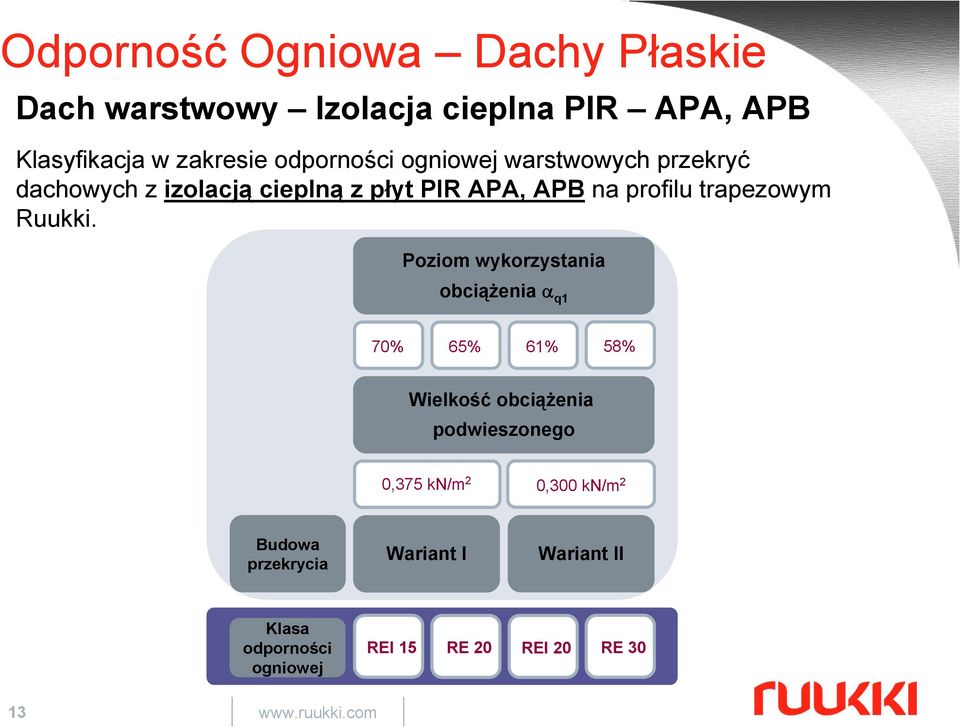

13 Dach warstwowy Izolacja cieplna PIR APA, APB Klasyfikacja w zakresie odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z płyt PIR APA, APB na profilu trapezowym Ruukki. Poziom wykorzystania obciążenia α q1 770% 65% 61% 0 % Wielkość obciążenia 58% podwieszonego 0,375 kn/m 2 0,300 kn/m 2 Budowa przekrycia Wariant I Wariant II Klasa odporności ogniowej REI 15 RE 20 REI 20 RE

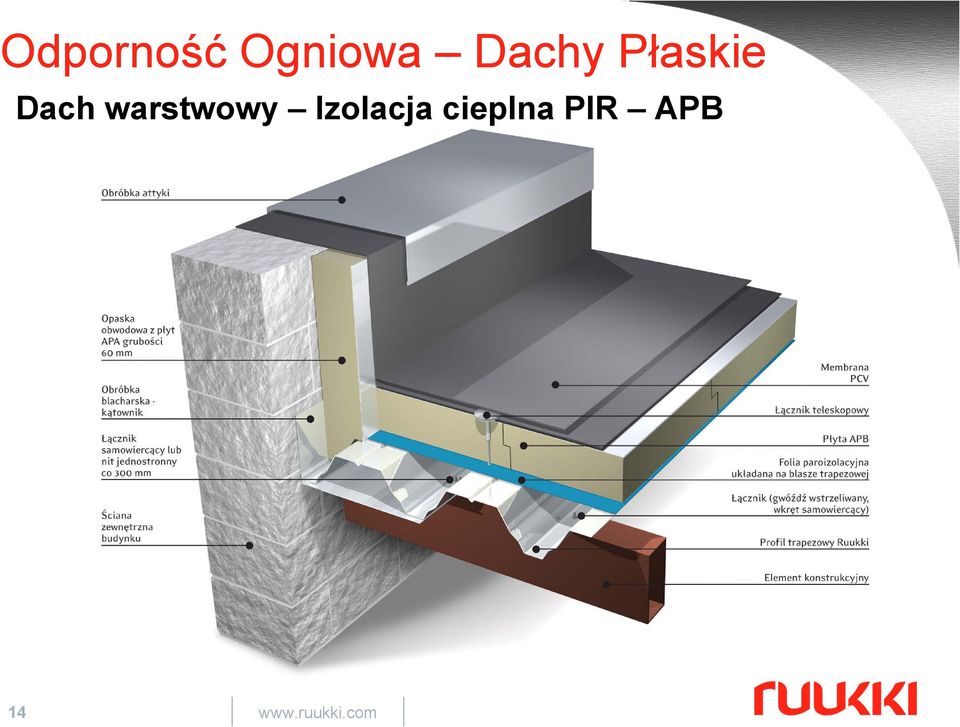

14 Dach warstwowy Izolacja cieplna PIR APB 14

15 Dach warstwowy Izolacja cieplna PIR APA 15

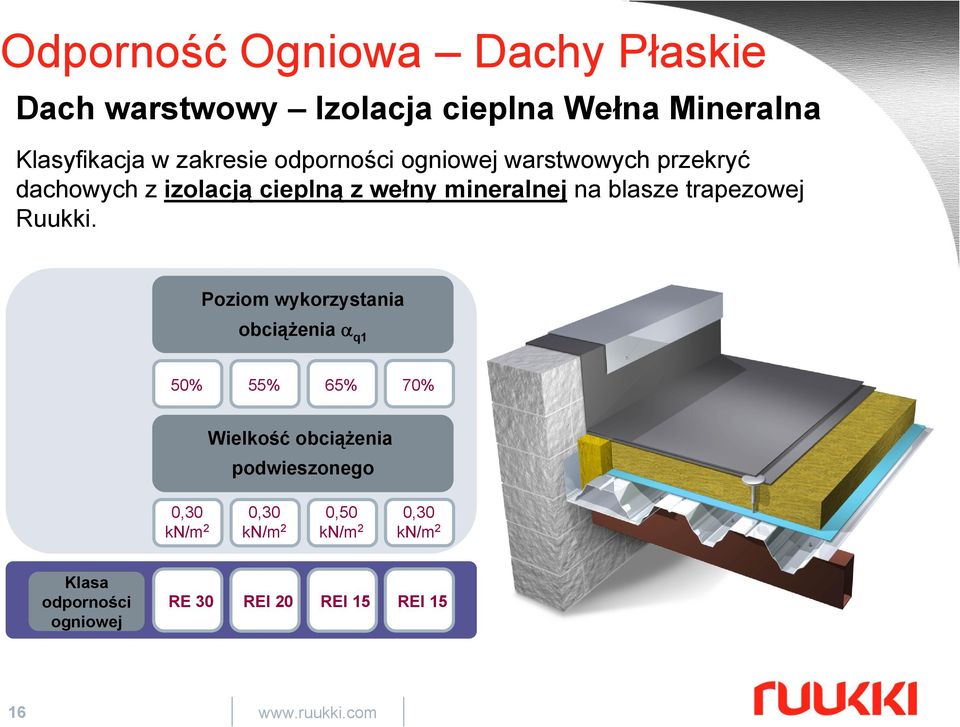

16 Dach warstwowy Izolacja cieplna Wełna Mineralna Klasyfikacja w zakresie odporności ogniowej warstwowych przekryć dachowych z izolacją cieplną z wełny mineralnej na blasze trapezowej Ruukki. Poziom wykorzystania obciążenia α q1 50% 55% 65% 70% Wielkość obciążenia podwieszonego 0,30 0,30 0,50 0,30 kn/m 2 kn/m 2 kn/m 2 kn/m 2 Klasa odporności ogniowej RE 30 REI 20 REI 15 REI

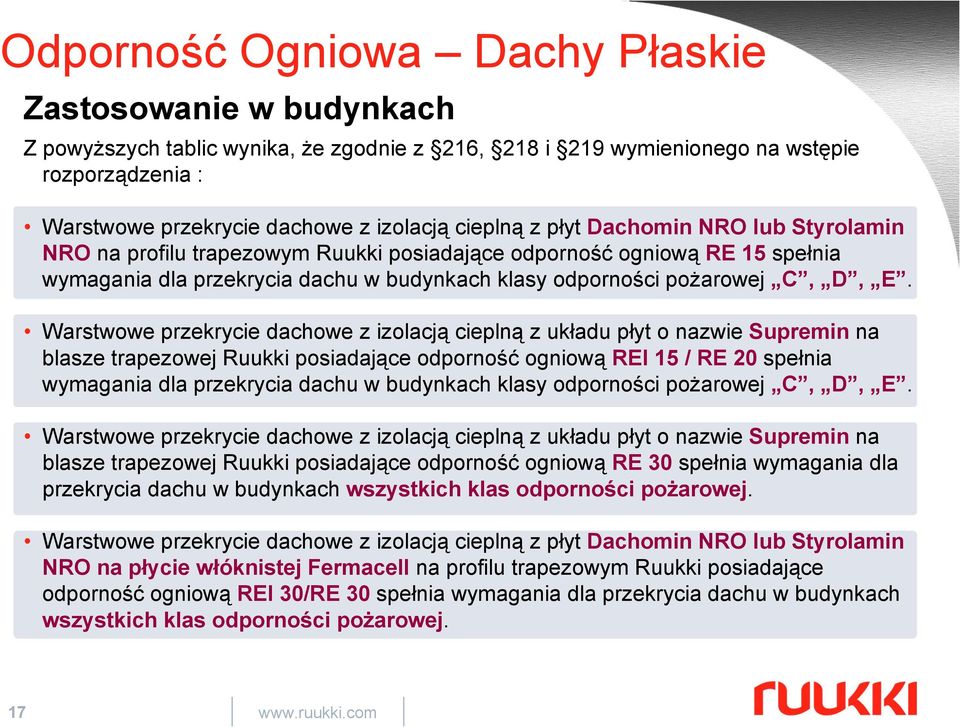

17 Zastosowanie w budynkach Z powyższych tablic wynika, że zgodnie z 216, 218 i 219 wymienionego na wstępie rozporządzenia : Warstwowe przekrycie dachowe z izolacją cieplną z płyt Dachomin NRO lub Styrolamin NRO na profilu trapezowym Ruukki posiadające odporność ogniową RE 15 spełnia wymagania dla przekrycia dachu w budynkach klasy odporności pożarowej C, D, E. Warstwowe przekrycie dachowe z izolacją cieplną z układu płyt o nazwie Supremin na blasze trapezowej Ruukki posiadające odporność ogniową REI 15 / RE 20 spełnia wymagania dla przekrycia dachu w budynkach klasy odporności pożarowej C, D, E. Warstwowe przekrycie dachowe z izolacją cieplną z układu płyt o nazwie Supremin na blasze trapezowej Ruukki posiadające odporność ogniową RE 30 spełnia wymagania dla przekrycia dachu w budynkach wszystkich klas odporności pożarowej. Warstwowe przekrycie dachowe z izolacją cieplną z płyt Dachomin NRO lub Styrolamin NRO na płycie włóknistej Fermacell na profilu trapezowym Ruukki posiadające odporność ogniową REI 30/RE 30 spełnia wymagania dla przekrycia dachu w budynkach wszystkich klas odporności pożarowej. 17

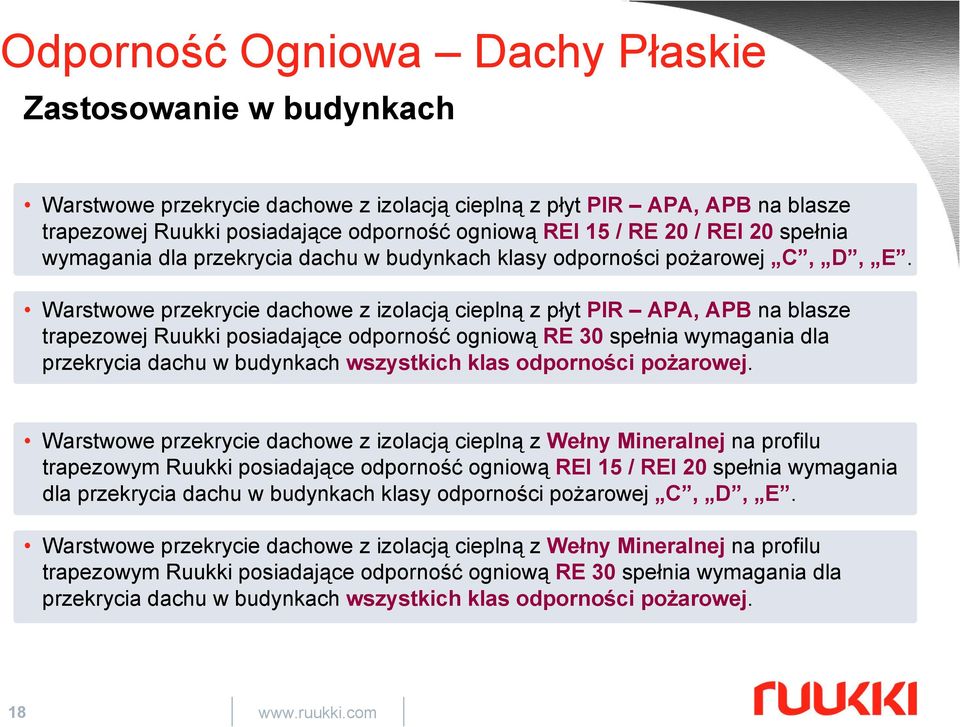

18 Zastosowanie w budynkach Warstwowe przekrycie dachowe z izolacją cieplną z płyt PIR APA, APB na blasze trapezowej Ruukki posiadające odporność ogniową REI 15 / RE 20 / REI 20 spełnia wymagania dla przekrycia dachu w budynkach klasy odporności pożarowej C, D, E. Warstwowe przekrycie dachowe z izolacją cieplną z płyt PIR APA, APB na blasze trapezowej Ruukki posiadające odporność ogniową RE 30 spełnia wymagania dla przekrycia dachu w budynkach wszystkich klas odporności pożarowej. Warstwowe przekrycie dachowe z izolacją cieplną z Wełny Mineralnej na profilu trapezowym Ruukki posiadające odporność ogniową REI 15 / REI 20 spełnia wymagania dla przekrycia dachu w budynkach klasy odporności pożarowej C, D, E. Warstwowe przekrycie dachowe z izolacją cieplną z Wełny Mineralnej na profilu trapezowym Ruukki posiadające odporność ogniową RE 30 spełnia wymagania dla przekrycia dachu w budynkach wszystkich klas odporności pożarowej. 18
