1 Blacha trapezowa RBT-85 Opis techniczny Karta wyrobu

2 Opis Blachy fałdowe znajdują zastosowanie jako części składowe elementów dachów, stropów i ścian. Blachy mogą pełnić zarówno rolę elementów osłonowych jak i nośnych. Profile wysokie (od 50mm do 200mm) stosuje się głównie jako elementy nośne pokrycia dachowego lub stropu. Dzięki zastosowaniu nowoczesnych kształtów profili oraz wysokowytrzymałych materiałów wsadowych blachy fałdowe można wykorzystywać na większych niż dotychczas rozpiętościach. Blachy trapezowe o wysokiej fali idealnie nadają się do zastosowań na tzw. dachy bezpłatwiowe. Takie rozwiązanie daje możliwość zoptymalizować konstrukcję oraz pozwala zaoszczędzić koszty montażu konstrukcji. Parametry PARAMETRY WARTOŚCI Symbol Blachy RBT-85 Grubość materiału [mm] 0,75 0,88 1,00 1,25 1,50 Ciężar [kg/mb] 8,62 10,01 11,47 14,32 17,17 Ciężar [kg/m 2 ] 7,91 9,18 10,52 13,14 17,76 Długość min max [mb] 0,50-15,00 Szerokość całkowita [mm] 1120 Szerokość krycia [mm] 1090 Wysokość 85 Gatunek stali wg PN-EN 10346:2011 S320 GD + Z(AZ); S350 GD + Z(AZ) str. 1

3 Nośność blach trapezowych Nośności blach trapezowych zostały opracowane zgodnie z procedurą obliczeniową zawartą w PN-EN Stan graniczny nośności (SGN) został wyznaczony biorąc pod uwagę następujące czynniki: - obciążenie reakcją podpory skrajnej (wg EC szer. 10mm); - obciążenie reakcją podpory pośredniej (wg EC szer. max 200mm); - ściskanie ze zginaniem przekroju przęsłowego; - ściskanie ze zginaniem przekroju podporowego; - zginanie i obciążenie reakcją przekroju podporowego. Stan graniczny użytkowania przeanalizowany został z uwzględnieniem najbardziej niekorzystnych kombinacji obciążeń. W opracowaniu nośności blach trapezowych rozpatrzono i uwzględniono następujące warianty parametrów dla blach trapezowych: - materiał S250GD; S280GD; S320GD; S350GD; - układy jedno-, dwu-, trzy-, cztero-, pięcioprzęsłowe; - układ blach POZYTYW, NEGATYW; - dopuszczalne ugięcia L/150, L/200, L/250, L/300, L/350, L/500; - w arkuszu możliwe odczytanie ugięcia w mm; - w arkuszu możliwość zadawania dowolnej szerokości podparcia pośredniego. str. 2

4 Odporność ogniowa Ze względu na wymagania Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie należy spełniać odpowiednie klasy odporności pożarowej przegród dachowych: ODPORNOŚĆ OGNIOWA WARSTWOWEGO PRZEKRYCIA DACHOWEGO wg /10/Z00NP Klasa odporności ogniowej Maksymalny poziom wykorzystania obciążenia 70 % 65% 58% Grubość warstwy izolacji z płyt ze skalnej wełny mineralnej 100mm warstwa dolna 50mm + warstwa górna 50mm 130mm warstwa dolna 80mm + warstwa górna 50mm 150mm warstwa dolna 100mm + warstwa górna 50mm REI 15 REI 20 REI 30 ODPORNOŚĆ OGNIOWA CZĘŚCI NOŚNEJ WARSTWOWEGO PRZEKRYCIA DACHOWEGO wg /11/Z00 NP Maksymalny poziom wykorzystania obciążenia 85% 80% Klasa odporności ogniowej RE 15 RE 30 str. 3

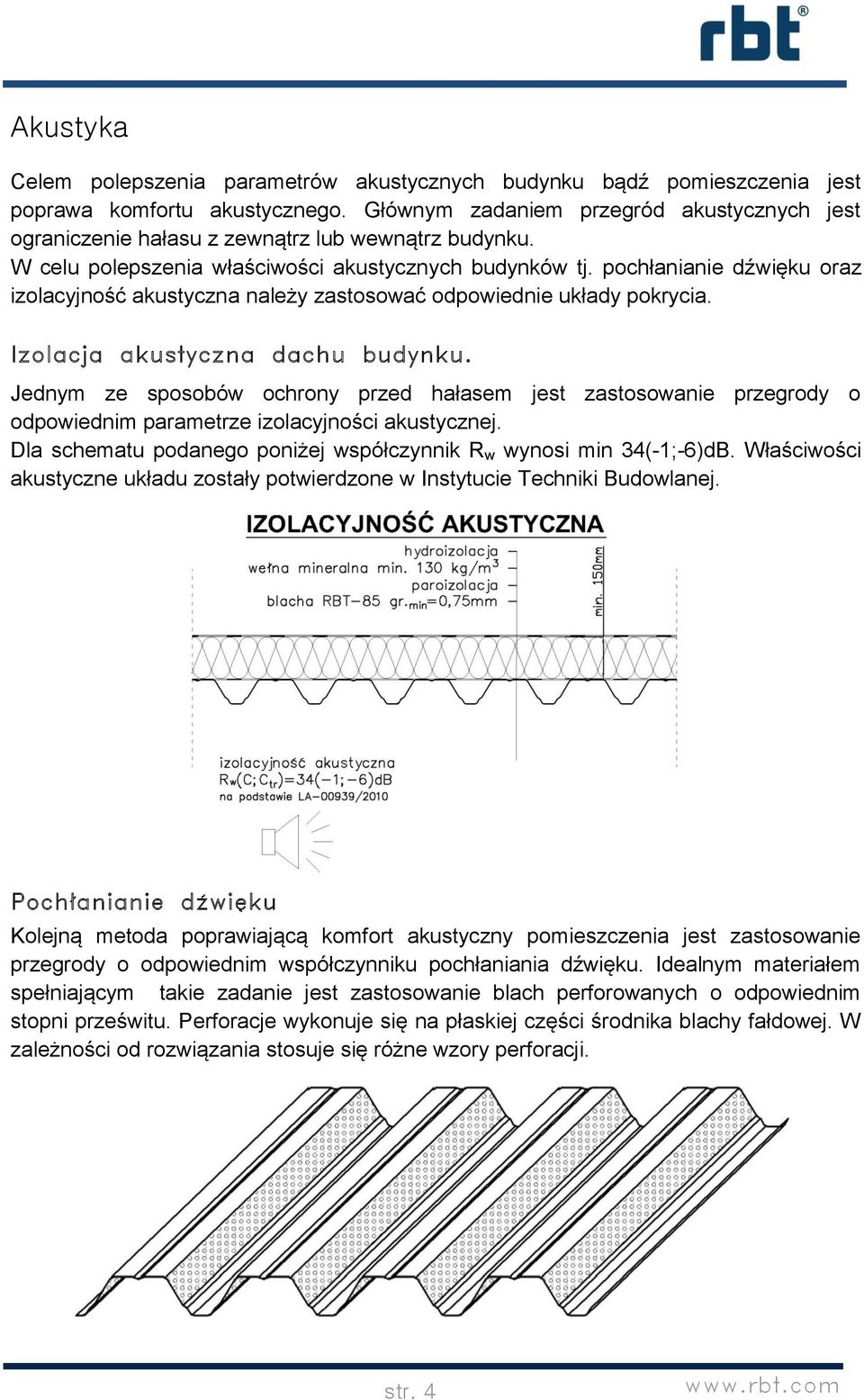

5 Akustyka Celem polepszenia parametrów akustycznych budynku bądź pomieszczenia jest poprawa komfortu akustycznego. Głównym zadaniem przegród akustycznych jest ograniczenie hałasu z zewnątrz lub wewnątrz budynku. W celu polepszenia właściwości akustycznych budynków tj. pochłanianie dźwięku oraz izolacyjność akustyczna należy zastosować odpowiednie układy pokrycia. Izolacja akustyczna dachu budynku. Jednym ze sposobów ochrony przed hałasem jest zastosowanie przegrody o odpowiednim parametrze izolacyjności akustycznej. Dla schematu podanego poniżej współczynnik R w wynosi min 34(-1;-6)dB. Właściwości akustyczne układu zostały potwierdzone w Instytucie Techniki Budowlanej. Pochłanianie dźwięku Kolejną metoda poprawiającą komfort akustyczny pomieszczenia jest zastosowanie przegrody o odpowiednim współczynniku pochłaniania dźwięku. Idealnym materiałem spełniającym takie zadanie jest zastosowanie blach perforowanych o odpowiednim stopni prześwitu. Perforacje wykonuje się na płaskiej części środnika blachy fałdowej. W zależności od rozwiązania stosuje się różne wzory perforacji. str. 4

6 Odporność na korozję Zastosowanie produktu L.p. Powłoka metaliczna Powłoka organiczna Dopuszczalna kategoria korozyjności Wewnątrz Na zewnątrz 1. Z100 Poliester 15µm C1,C2 2. Z275 Poliester 25µm C1,C2,C3 C1,C2,C3 Klasyfikacja środowisk wg PN-EN Kategoria korozyjności C1 Bardzo mała C2 mała C3 średnia Przykłady środowisk typowych dla klimatu umiarkowanego (tylko informacyjnie) Na zewnątrz Atmosfery w małym stopniu zanieczyszczone. Głównie tereny wiejskie. Atmosfery miejskie i przemysłowe średnie zanieczyszczenie tlenkiem siarki(iv). Obszary przybrzeżne o małym zasoleniu. Wewnątrz Ogrzewane budynki z czystą atmosferą, np. biura, sklepy, szkoły, hotele Budynki nie ogrzewane, w których może mieć miejsce kondensacja, np. magazyny, hale sportowe. Pomieszczenia produkcyjne o dużej wilgotności i pewnym zanieczyszczeniu powietrza, no. Zakłady spożywcze, pralnie, browary, mleczarnie. str. 5

7 Powłoka DR!PSTOP Zastosowanie powłoki DR!PSTOP zapobiega występowaniu kropli wody na powierzchni dachu. Powłoka dzięki swoim właściwościom wchłania nadmiar wody, która wykrapla się poprzez kontakt ciepłego i wilgotnego powietrza z blachą ochłodzoną przez zewnętrzne, zimne powietrze. Powstające krople wody pogarszają warunki użytkowania oraz wpływają niekorzystnie na warunki korozyjności elementów stalowych budynku. Innym, droższym rozwiązaniem zapobiegającym wykraplaniu się wody na powierzchni przegrody, jest zastosowanie izolacji termicznej. Zastosowanie powłoki DR!PSTOP pozwala zmniejszyć koszty inwestycji, nie tracąc komfortu użytkowania obiektu. Zastosowanie w obiektach typu: hale magazynowe; wiaty magazynowe hale sportowe; magazyny sprzętu rolniczego; garaże; stajnie dla zwierząt; stadiony; zadaszenia; itp. str. 6
