1 INSTRUKCJA OBSŁUGI WZMACNIACZA TYPU: PM-70

2 1. Uwagi dla użytkownika. - Przed włączeniem wzmacniacza do sieci 230V prosimy o dokładne zapoznanie się z instrukcją obsługi. - Dokonywanie jakichkolwiek przeróbek i napraw wzmacniacza przez osoby nieupoważnione do świadczeń gwarancyjnych pozbawia użytkownika uprawnień gwarancyjnych oraz może być przyczyną pogorszenia parametrów technicznych i bezpieczeństwa użytkowania. - UWAGA! Urządzenie musi być zasilane z gniazda sieciowego z przyłączonym obwodem ochronnym (gniazdko z kołkiem). - W przypadku wymiany bezpiecznika sieciowego należy bezwzględnie wyjąć wtyczkę z gniazda sieciowego. - Producent zastrzega sobie prawo wprowadzania zmian w ramach modernizacji i postępu technicznego bez konieczności wprowadzania ich do instrukcji obsługi, o ile nie zmieniają one podstawowych parametrów objętych niniejszą instrukcją. Wyposażenie wzmacniacza - instrukcja obsługi z kartą gwarancyjną - bezpiecznik zapasowy - kabel sieciowy 2. Zastosowanie i uwagi ogólne. Nowoczesny, akustyczny wzmacniacz mocy typu PM-70 przeznaczony jest do nagłaśniania małych obiektów sakralnych, pomieszczeń zamkniętych, sal konferencyjnych, gdzie wymagana jest wysoka jakość i zrozumienie mowy. Dostosowany jest do współpracy z linią głośnikową: 50V, 75V lub 100V oraz z zestawami głośnikowymi o łącznej impedancji >= 4Ω. Wzmacniacz posiada trzy niezależne uniwersalne kanały wejściowe do przyłączenia mikrofonów dynamicznych, pojemnościowych lub bezprzewodowych oraz kanały muzyczne do przyłączenia magnetofonu (odtwarzanie), tunera, odtwarzacza CD itp. Każdy kanał mikrofonowy posiada wejście symetryczne elektroniczne z zasilaniem typu Phantom, regulacje wstępnego wzmocnienia i regulacje barwy dźwięku (tony niskie, wysokie). We wzmacniaczu zastosowano układ zabezpieczający stopień końcowy przed uszkodzeniem w przypadku: zwarcia wyjścia, przeciążenia, przesterowania, pojawienia się sygnału sprzężenia akustycznego, przegrzania stopnia mocy oraz układ opóźniajacy załączenie obciążenia o około 4 sekundy od chwili załączenia wzmacniacza do sieci. 3. Dane techniczne wzmacniacza PM-70. * znamionowa moc wyjściowa (sinus) 70W * wejścia mikrofonowe symetryczne, elektroniczne-regulowane 0,5 50mV/1kΩ * wejścia magnetofonowe 0,1-1,5V / 10kΩ * pasmo przenoszenia mocy Hz

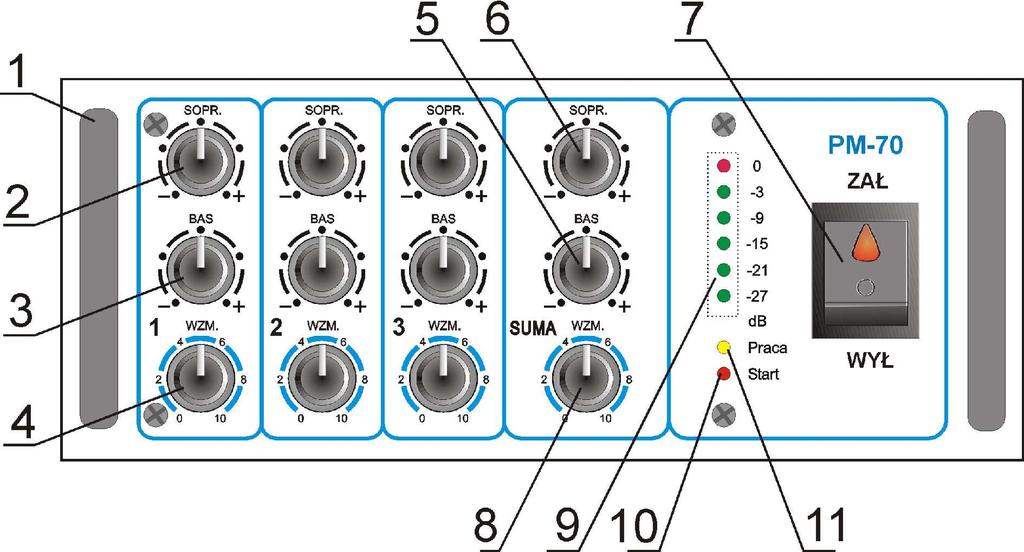

3 * zniekształcenia nieliniowe < 0,3% * napięcie wyjściowe linii 100V, 70V, 50V, 8Ω, 4Ω * regulacja barwy - tory wejsciowe (Bas 100Hz, Sopran 10kHz) ±12dB * zasilanie 230V * pobór mocy 120VA * temperatura pracy od -5 do +40 C * wymiary 223x95x310mm * masa 5,3 kg 4. Rozmieszczenie elementów i gniazd. Widok płyty przedniej wzmacniacza PM uchwyt 2- regulacja tonów wysokich w kanale 3- regulacja tonów niskich w kanale 4- regulacja wzmocnienia kanału 5- regulacja tonów niskich sumy 6- regulacja tonów wysokich sumy 7- włącznik / wyłącznik 8- regulacja wzmocnienia sumy 9- wskaźnik wysterowania, 10- dioda sygnalizująca START 11- dioda sygnalizująca PRACA

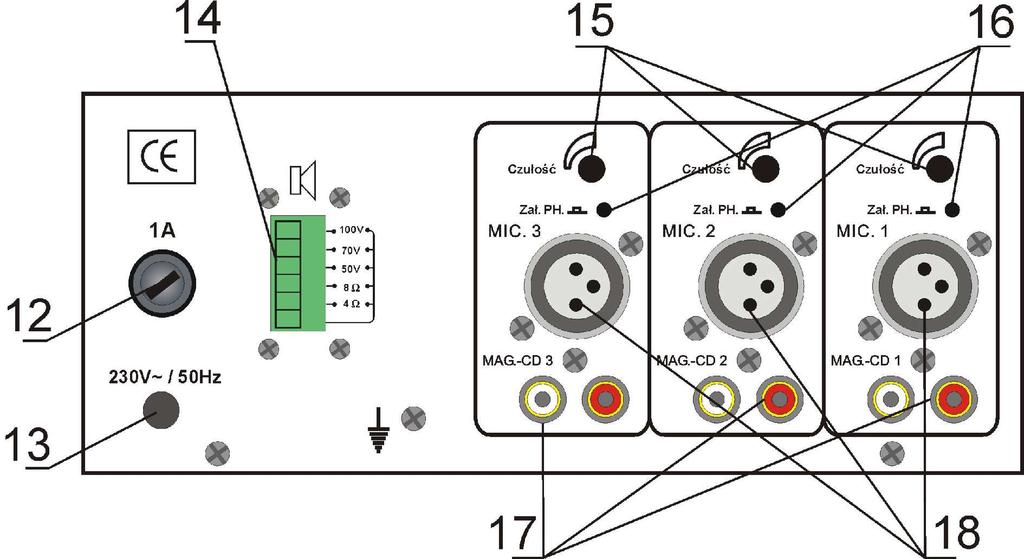

4 Widok płyty tylnej wzmacniacza PM bezpiecznik 13- kabel zasilający 230V/ ~50Hz 14- wyjścia dla linii radiowęzłowej 100V, 70V, 50V, 8Ω, 4Ω 15- regulacja czułości wejść mikrofonowych 16- włącznik/wyłącznik zasilania typu Phantom 17- wejścia liniowe 1, 2, 3 (chinch) 18- wejścia mikrofonowe 1, 2, 3 (XLR) 5. Instalowanie wzmacniacza. - podłączyć źródła dźwięku zgodnie z oznaczeniem na płycie czołowej tylnej. Do wejść mikrofonowych (18) należy doprowadzić sygnał w postaci symetrycznej wtykiem XLR (wg punktu 7). - podłączyć do gniazda zaciskowego (14) zestawy głośnikowe o wypadkowej impedancji równej 4Ω lub 8Ω lub linię radiowęzłową (50V, 70V, 100V), tak aby impedancja była dopasowana do napięcia wyj. (patrz tabelka). 100 V 70 V 50 V 70 W 142,5 Ω 70 Ω 35,7 Ω dla f = 1 khz

5 6. Obsługa wzmacniacza. W celu uruchomienia wzmacniacza należy: - podłączyć wzmacniacz do sieci zasilającej 230V, 50Hz z obwodem ochronny (gniazdko z kołkiem) - włącznikiem (7) włączyć zasilanie wzmacniacza. Po czasie opóźnienia wynoszącym około 4 sekund nastąpi załączenie obciążenia - w zależności od potrzeb, regulatorami wzmocnienia torów (4) ustawić zadany poziom wzmocnienia miksowanych sygnałów, a regulatorem wzmocnienia sumy (8) wymaganą głośność, - regulatorami barwy, wejść dla poszczególnych torów mikrofonowych ustawić odpowiednie ich brzmienie - regulatory wzmocnienia torów (4), które nie są wykorzystywane powinny być ustawione na zero. - do kontroli poziomu wysterowania wzmacniacza służy diodowy wskaźnik wysterowania (9). W przypadku uszkodzenia wzmacniacza należy - wyłącznikiem (7) wyłączyć zasilanie, - sprawdzić bezpiecznik i jeśli jest uszkodzony, wymienić na nowy o właściwym prądzie, - usunąć ewentualne zwarcie lub przeciążenie linii, - wysłać do serwisu producenta: Godów, ul. 1Maja 196 tel. 032/ W celu zapewnienia prawidłowego chłodzenia wzmacniacza nie należy ustawiać go w pobliżu źródeł ciepła (piece, grzejniki), oraz NIE ZASŁANIAĆ RADIATORÓW I OTWORÓW WENTYLACYJNYCH.
