GOTOWE ZESTAWY - bezprzewodowy system mikrofonowy SW-80 z TRACK KAMERĄ (automatycznie pokazuje mówcę).

Transkrypt

1 GOTOWE ZESTAWY - bezprzewodowy system mikrofonowy SW-80 z TRACK KAMERĄ (automatycznie pokazuje mówcę). Najnowszy, kompletny system konferencyjny, który zawiera: - mikrofony bezprzewodowe - system TRACK KAMERY (np. do transmisji internetowej i archiwizacji wideo) Pulpity pracują w technologii bezprzewodowej, natomiast urządzenia sterujące połączone są pomiędzy sobą - przewodowo. Najważniejsze jest to, że system można kompletować, w zależności od potrzeb. W standardzie stosujemy jedną kamerę, może być ich więcej - do 8szt.. Nadaje się do sal posiadających nagłośnienie lub można go wyposażyć w małą kolumnę aktywną, która będzie pracowała jako odsłuch - to dobre, proste i skuteczne rozwiązanie. W podstawkach pulpitów nie wmontowano głośników - to są mikrofony. Obrotowa TRAK KAMERA, po załączeniu mikrofonu, kieruje swój obiektyw w stronę mówcy. Nie sugerujemy rozwiązań po stronie stosowania typu kamer, ponieważ na rynku jest ich ogromna ilość i zasadniczo różnią się jakością i ceną.

2 MIKROFONY DYSKUSYJNE SW-80A oraz SW-80B: System, jest to zbiór mikrofonów bezprzewodowych, którymi zarządza sterownik ACCESS POINT. Ten sterownik przydziela częstotliwości radiowe mikrofonom, dlatego w zestawie jednocześnie można załączyć 4 mikrofony delegatów i 1 mikrofon prowadzącego. W całym zestawie może być maksymalnie 100 mikrofonów. W specyficznych rozwiązaniach, można zastosować do 5 mikrofonów prowadzącego. SYSTEM TRACK KAMERY: Kamera rozpoznaje włączony mikrofon i dostosowuje obiektyw do miejsca, gdzie mikrofon jest włączony. Rozpoznawanie miejsca musi być wcześniej zaprogramowane w sterowniku systemu. W zestawie może być kilka kamer obrotowych, maksymalnie 8szt. Kamery oferowane na rynku, różnią się od siebie jakością, parametrami a zatem i ceną. W zestawie niniejszym stosujemy kamerę obrotową średniej klasy. Można kupić zestaw podstawowy (tylko audio) a za jakiś czas dokupić urządzenia (w tym sterownik) wideo. INFORMACJE DODATKOWE: System pracuje w zakresie częstotliwości radiowych 790MHz-820MHz. i posiada deklaracje od producenta o jego zgodności z normami dla tego typu urządzeń. Każdy pulpit zawiera akumulator. Dobrze naładowane akumulatory zapewniają nieprzerwaną pracę (mówienie - non stop) do 8 godzin. Układ wielu mikrofonów pozwala czytelnie nagrywać wypowiedzi, bo uczestnik przed wypowiedzią - włącza swój mikrofon. W ten sposób niwelujemy hałas i szum z sali konferencyjnej a sygnał do nagrywania pobierany jest z gniazda urządzenia centralnego. Prowadzący posiada dodatkowy przycisk, którym wyłączy mikrofony delegatów. Każdemu mikrofonowi nadaje się adres ID, ponieważ sterownik ACCESS POINT musi je cyfrowo rozpoznawać. Transmisja internetowa wideo, wymaga by pokazywać na bieżąco wypowiadające się osoby. Właśnie w tym celu zastosowano TRACK KAMERĘ. Zaprogramowana w odpowiedni sposób, kieruje swój obiektyw w stronę pola (osoby), gdzie włączono mikrofon. Do tego służy również numer ID mikrofonu. Kamer może być więcej (dzielenie obrazu), ponieważ zdarza się tak, że dyskutują jednocześnie dwie i więcej osób. Jedna kamera nie jest w stanie tego pokazać. Po zakupie zestawu, można później dokupić następne pulpity (do 100szt.). W zestawie pracuje centralka audio, która jednocześnie pozwala na podłączenie dodatkowych urządzeń: bezprzewodowe mikrofony ręczne (lub mikroport), odtwarzacz CD (lub komputer), nagłośnienie zewnętrzne i rejestrator (nagrywanie). Mamy możliwość dobudowania potrzebnych wejść/wyjść audio. Jak wspomniano wyżej, systemy mikrofonowe wymagają choćby małej kolumny odsłuchowej. UWAGI: Można zakupić zestaw bez bloku TRACK KAMERY, później to można uzupełnić. Stosujemy kamery SONY lub SAMSUNG. Od jakości dołączonej kamery zależy też ostateczna cena zestawu. Zestaw powinien być wyposażony w odpowiednią ilość kontenerów. W oferowanym zestawie nie uwzględniono komputera, projektora i ekranu.

3 OPISY TECHNICZNE ELEMENTÓW. Bezprzewodowy mikrofon konferencyjny prowadzącego SW-80A - statyw mikrofonu: elastyczny, pojedynczo łamany, zamontowany na stałe w podstawce. Długość samego statywu - 35cm, długość łącznie z podstawką - 41cm. Mikrofony występują z dłuższymi statywami, ale oferowane rozwiązanie wydaje się najlepsze. - parametry mikrofonu: pojemnościowy, pasmo Hz., czułość: 2mV/Pa/1kHz, ±4dB Mikrofon wspomagany jest wewnętrznym kompresorem dynamiki (±2dB) - typ komory akustycznej: z wewnętrznym wiatrochronem, wyposażona w świecący pierścionek LED. - przyciski z diodą LED: załącz/wyłącz mikrofon, wyłącz mikrofony delegatów. - w dnie podstawki mikrofonu zamontowano: nastawnik adresu ID oraz gniazdo akumulatora. - akumulatory i czas pracy: Li-ion/1800mAh/7.4V; do 8godzin nadawania (mowa) - dostępne adresy ID: radiowa częstotliwość pracy: 790MHz-820MHz. - odległość pomiędzy sąsiednimi mikrofonami: min. 60cm, wzajemne zakłócenia - odległość od centralki i ACCESS POINT: do 30m. - wymiary samej podstawki (szer/dł/wys): 22x13x7cm. - głębokość z pochylonym mikrofonem: ok. 37cm. - waga z akumulatorami: 1,3kg. Bezprzewodowy mikrofon konferencyjny delegata SW-80B - statyw mikrofonu: elastyczny, pojedynczo łamany, zamontowany na stałe w podstawce. Długość samego statywu - 35cm, długość łącznie z podstawką - 41cm. Mikrofony występują z dłuższymi statywami, ale oferowane rozwiązanie wydaje się najlepsze. - parametry mikrofonu: pojemnościowy, pasmo Hz., czułość: 2mV/Pa/1kHz, ±4dB Mikrofon wspomagany jest wewnętrznym kompresorem dynamiki (±2dB) - typ komory akustycznej: z wewnętrznym wiatrochronem, wyposażona w świecący pierścionek LED. - przyciski z diodą LED: załącz/wyłącz mikrofon - w dnie podstawki mikrofonu zamontowano: nastawnik adresu ID oraz gniazdo akumulatora. - akumulatory i czas pracy: Li-ion/1800mAh/7.4V; do 8godzin nadawania (mowa) - dostępne adresy ID: radiowa częstotliwość pracy: 790MHz-820MHz. - odległość pomiędzy sąsiednimi mikrofonami: min. 60cm, wzajemne zakłócenia - odległość od centralki i ACCESS POINT: do 30m. - wymiary samej podstawki (szer/dł/wys): 22x13x7cm. - głębokość z pochylonym mikrofonem: ok. 37cm. - waga z akumulatorami: 1,3kg.

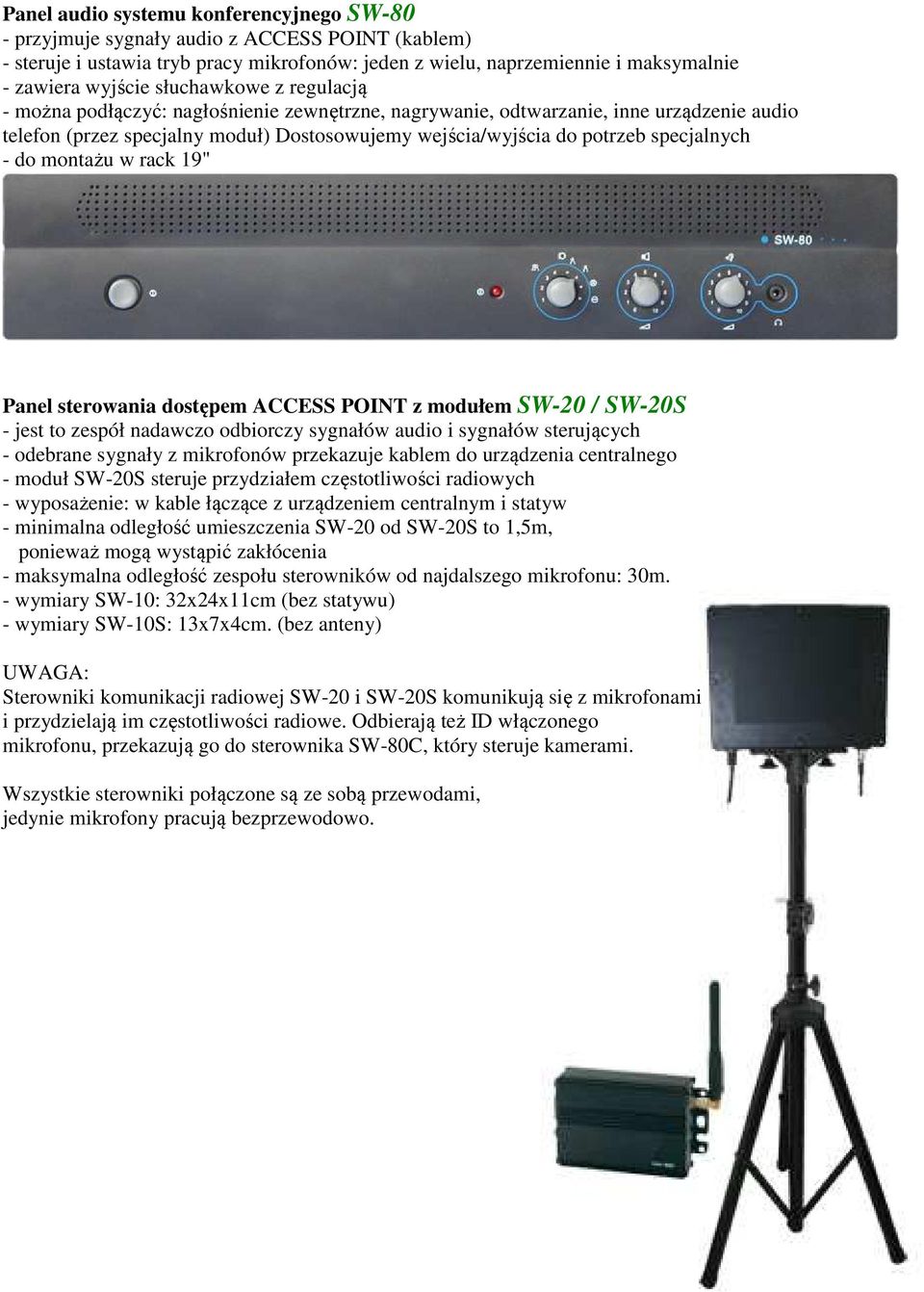

4 Panel audio systemu konferencyjnego SW-80 - przyjmuje sygnały audio z ACCESS POINT (kablem) - steruje i ustawia tryb pracy mikrofonów: jeden z wielu, naprzemiennie i maksymalnie - zawiera wyjście słuchawkowe z regulacją - można podłączyć: nagłośnienie zewnętrzne, nagrywanie, odtwarzanie, inne urządzenie audio telefon (przez specjalny moduł) Dostosowujemy wejścia/wyjścia do potrzeb specjalnych - do montażu w rack 19" Panel sterowania dostępem ACCESS POINT z modułem SW-20 / SW-20S - jest to zespół nadawczo odbiorczy sygnałów audio i sygnałów sterujących - odebrane sygnały z mikrofonów przekazuje kablem do urządzenia centralnego - moduł SW-20S steruje przydziałem częstotliwości radiowych - wyposażenie: w kable łączące z urządzeniem centralnym i statyw - minimalna odległość umieszczenia SW-20 od SW-20S to 1,5m, ponieważ mogą wystąpić zakłócenia - maksymalna odległość zespołu sterowników od najdalszego mikrofonu: 30m. - wymiary SW-10: 32x24x11cm (bez statywu) - wymiary SW-10S: 13x7x4cm. (bez anteny) UWAGA: Sterowniki komunikacji radiowej SW-20 i SW-20S komunikują się z mikrofonami i przydzielają im częstotliwości radiowe. Odbierają też ID włączonego mikrofonu, przekazują go do sterownika SW-80C, który steruje kamerami. Wszystkie sterowniki połączone są ze sobą przewodami, jedynie mikrofony pracują bezprzewodowo.

5 Panel sterowania kamerami SW-80C - rozpoznaje ID włączonego mikrofonu i wysyła sygnał pozycjonowania/nastaw kamerom - może sterować do 8 kamer jednocześnie - w tym sterowniku programujemy położenie i zoom dla wybranego ID mikrofonu. - sygnał wideo z kamer przetwarzamy na postać potrzebną do zastosowań. - do montażu w rack 19" Ładowarka akumulatorów SW-30 - zasilanie 230V/50Hz. - ładuje jednocześnie do 10 akumulatorów w 3 godziny. - jeśli akumulator jest w stanie ładowania, świeci czerwona dioda - ładuje akumulatory: Li-ion/1800mAh/7.4V - wymiary: 28x23x8cm.
