1 Konfiguracja mostu radiowego w urządzeniu UBIQUITI NANOSTATION M5 INSTRUKCJA

2 1. Podłączenie Fabrycznie Nanostation M5 posiada ustawiony adres na , a użytkownik i hasło to odpowiednio ubnt/ubnt. Nanostation zasilane jest poprzez PoE, więc wystarczy jeden kabel Ethernet aby uzyskać połączenie z urządzeniem i dostarczyć mu zasilanie. Adapter PoE łączymy po stronie LAN do switcha lub routera, a po stronie PoE do Nanostation do złącza. 2. Konfiguracja na przykładzie mostu radiowego Dostęp do urządzenia uzyskujemy przez dowolną przeglądarkę stron web. Wspomniany wcześniej adres fabryczny to oczywiście urządzenie z którego chcemy się podłączyć musi znajdować się w tej samej podsieci. Po podaniu poświadczeń (ubnt/ubnt) zostajemy poproszeni o wskazanie kraju w którym urządzenie będzie pracowało. Wybór determinuje dostęp do odpowiednich kanałów oraz właściwą moc urządzenia (wg norm lokalnych). Dodatkowo na ekranie logowania wymagane jest zaakceptowanie warunków użytkowania. Podczas kolejnych logowań opcje te nie zostaną wyświetlone ponownie. Po zalogowaniu pojawi się ekran konfiguracyjny z zakładkami. Szczegółową rozpiska każdej opcji dostępna jest w dokumentacji AirOS, która jest do pobrania na stronie producenta, gdyż nie zamierzam przepisywać dostępnych materiałów a skupie się wyłącznie na opcjach niezbędnych i przydatnych do realizacji założonego połączenia pomiędzy dwoma punktami. Pierwsza rzecz przed konfiguracją to zmiana hasła dostępu do urządzenia. Po zalogowaniu system przypomina o tym obowiązku komunikatem w dolnej części okna. Zmiana hasła i nazwy użytkownika możliwa jest po wejściu na zakładkę [SYSTEM], na której znajdziemy sekcję [System Accounts] 1 / 10

3 Możemy to zmienić nazwę użytkownika z klasycznego admin na inne. Po wciśnięciu ikonki kluczyka po prawej stronie pola edycyjnego, uzyskamy możliwość zmiany hasła. Istnieje możliwość dodania użytkownika z prawami do wglądu, ale nie do edycji konfiguracji. Służy do tego checkbox [Read-Only Account]. Po zaznaczeniu tej opcji ustawienie nazwy użytkownika i hasła przeprowadza się w sposób analogiczny jak użytkownika głównego. Kolejnym elementem do zmiany jest nadanie właściwych adresów dla urządzeń w sieci. Potrzebujemy do tego dwóch wolnych adresów IPv4. Właściwe dane podajemy w zakładce [NETWORK] w polach [IP Address], [Netmask], [Gateway IP]. Pozostałe opcje pozostawiamy w spokoju na domyślnych wartościach jak na poniższym obrazku, przy czym zwracamy szczególną uwagę na wartość parametru [Network Mode] aby była ustawiona na Bridge. 2 / 10

4 Po zakończeniu edycji wprowadzeniu właściwych danych wciskamy przycisk [Change] a w konsekwencji w górnej części okna pojawi się pole, w którym możemy wpisaną konfigurację przetestować, zapisać lub anulować zmiany. 3 / 10

5 4 / 10

6 Ważne ustawienia: [Wireless Mode]: [Urządzenie_AP]: Access Point [Urządzenie_ST]: Station [WDS (Transparent Bridge Mode)] opcja włączona. Pozostawienie tej opcji wyłączonej gdy mamy w sieci działający serwer DHCP a klienci za łączem radiowym mają pobierać adresy dynamicznie nie jest dobrym pomysłem. W trybie WDS łącze radiowe działa analogicznie jak kabel miedziany przepuszczając pakiety na warstwie 2 protokołu TCP-IP. [SSID] nazwa sieci. Na obu urządzeniach ustawiamy tą samą nazwę. 5 / 10

7 [Hide SSID] dostępne wyłącznie na [Urządzenie_AP] pozwala na nierozgłaszanie nazwy sieci. Nie jest to żadne zabezpieczenie, ale po co się przedstawiać wszystkim dookoła. [Lock to AP MAC] dostępnie wyłącznie na [Urządzenie_ST]. Opcjonalnie podajemy tu adres MAC [Urządzenie_AP]. Opcja zwiększa nieznacznie bezpieczeństwo, podobnie jak ukrycie SSID [Channel Width] Określamy szerokość kanału transmisji. Szerokość transmisji determinuje m.in. przepustowość łącza radiowego. Przy dużych odległościach zmniejszenie wartości może pozytywnie wpłynąć na stabilność połączenia. Na obu urządzeniach konfigurujemy tą samą wartość. [Channel Shifting] Pozwala na przesunięcie częstotliwości kanału i użycie wartości niestandardowych. Nie miałem problemu ze znalezieniem wolnego kanału więc na obu urządzeniach ustawiłem na Disabled [Frequency, MHz] Dla [Urządzenie-AP] wybieramy częstotliwość kanału na którym budujemy łącze radiowe. [Output Power] regulacja mocy urządzenia Sekcja [Wireless Security] definiujemy zabezpieczenia. Oczywiście metoda i klucz muszą być takie same w obu urządzeniach. W [Urządzenie_AP] mamy dodatkowo możliwość ustawienia listy adresów MAC urządzeń, które mają mieć prawo podłączenia się do naszego Access Point. Po wprowadzeniu stosownych zmian do panelu konfiguracji [WIRELESS] urządzenia powinny zacząć nawiązywać połączenie. Większość informacji na temat połączenia znajdziemy w zakładce [MAIN]. Poniżej ekrany odpowiednio dla [Urządzenie_AP] i [Urządzenie_ST]: 6 / 10

8 7 / 10

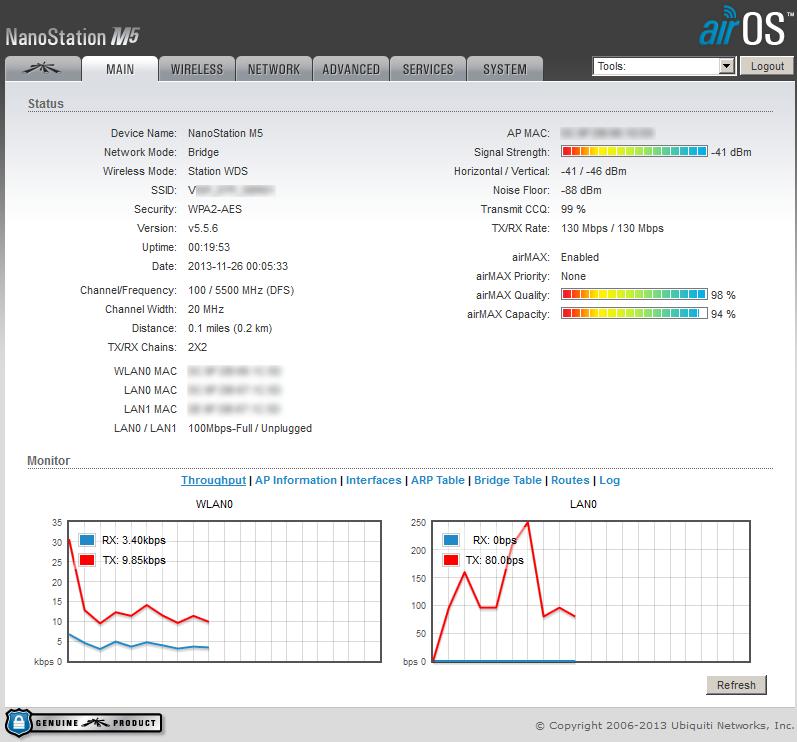

9 Na tej zakładce znajdziemy wskaźniki jakości i przepustowości zestawionego łącza, status poszczególnych interface oraz ich parametry. Warto jeszcze zajrzeć na zakładkę [Services], gdzie znajdziemy kilka wartych uwagi opcji takich jak: 8 / 10

10 [Ping Watchdog] umożliwia zrestartowanie urządzenia w przypadku braku odpowiedzi od wybranego urządzenia [SSH Server] ustawienie parametrów dostępu przez klienta SSH [NTP Client] ustawienie serwera czasu, z którego ma następować synchronizacja 9 / 10

11 [System Log] włączenie rejestrowania zdarzeń zarówno na urządzeniu jak i na zdalny zbieracz logów. Dodatkowo w menu [Tools] znajdują się narzędzia pozwalające odpowiednio: [Align Antenna] ustawianie anteny wraz z pomocną sygnalizacją audio dla instalatora [Site Survey] skanowanie w poszukiwaniu sieci bezprzewodowych [Discovery] Informacje o stacjach sąsiednich [Ping] narzędzie do pingowania [Traceroute] nazwa mówi za siebie [Speed Test] narzędzie do badania szybkości [airview] zaawansowane narzędzie do analizy częstotliwości (jego użycie powoduje utratę łączności radiowej z innymi urządzeniami) Centrala Warszawa ul. Podmiejska Warszawa biuro@rettpol.pl tel: (22) fax: (22) Oddział Rzeszów ul. Sportowa Rzeszów rzeszow@rettpol.pl tel: (17) ING NIP Regon / 10
