Konfiguracja routera WINSTARS WS-WN513N1U do pracy w trybie repeater. /tutorial by piosylant/

Transkrypt

1 Konfiguracja routera WINSTARS WS-WN513N1U do pracy w trybie repeater /tutorial by piosylant/ 1. Ustawiamy WS-WN513N1U (będę go dalej nazywał repeaterem) w miejscu, gdzie laptop z Windowsem 7 lub 8 pokaże zasięg Wi-Fi dotychczasowego routera (będę go dalej nazywał routerem) zmniejszony o jedną kreskę (czyli 4/5) i włączamy go do prądu. Nie używamy kabli sieciowych konfigurację przeprowadzimy bezprzewodowo. 2. Ustawiamy się z laptopem w miejscu, gdzie zasięg routera wynosić będzie 3/5, a zasięg repeatera będzie pełny będzie to nowa sieć o nazwie Wireless-N. Będzie dobrze, jeśli poziomy tych sygnałów będą stabilne. Będziemy mieli pewność, z którym urządzeniem łączy się nasz laptop po poprawnej konfiguracji repeatera. 3. W moim tutorialu siecią, której zasięg powiększam, jest sieć o nazwie SONY (żadna reklama po prostu nie chciało mi się jej zmieniać do samego tutoriala). Najpierw musimy sprawić, by nasz lapek rozłączył się z routerem i zapomniał o naszej sieci.

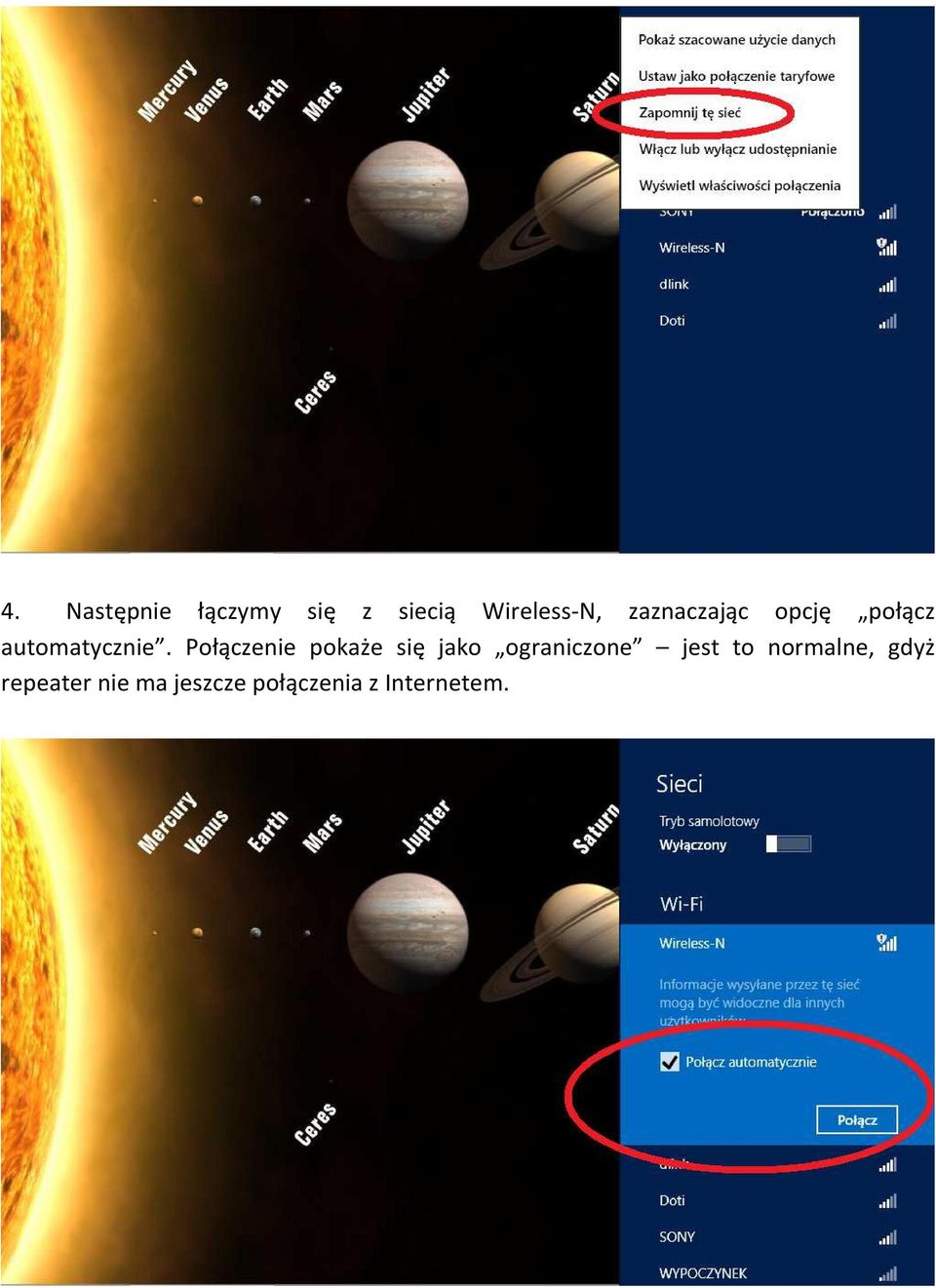

2 4. Następnie łączymy się z siecią Wireless-N, zaznaczając opcję połącz automatycznie. Połączenie pokaże się jako ograniczone jest to normalne, gdyż repeater nie ma jeszcze połączenia z Internetem.

3 5. Otwieramy przeglądarkę i wchodzimy na stronę W pola nazwy użytkownika i hasła wpisujemy admin. Otworzy się strona główna. 6. Na początek wyłączamy wszystko, co do pracy w trybie repeater nie będzie nam potrzebne wybieramy z menu po lewej Operation Mode, zaznaczamy pole opisane jako Bridge i klikamy Apply Change. Repeater wyświetli okno z informacją o tym, że zmiany odniosą skutek dopiero po ponownym jego uruchomieniu. Klikamy Reboot Now, aby wykonać jego ponowny rozruch i czekamy ok. 20 sek. W każdym przypadku wyświetlenia się tego komunikatu zalecam wybieranie opcji Reboot Now. W dalszej części tutoriala pojawi się on jeszcze nie raz i nie dwa.

4 7. Po ponownym uruchomieniu łączymy się znów z siecią Wireless-N (o ile komputer nie zrobi tego automatycznie) i wchodzimy na stronę Po logowaniu wybieramy po lewej opcję Wireless -> Basic Settings. W tym oknie zaznaczamy ptaszek przy opcji Enable Universal Repeater Mode i wpisujemy poniżej nazwę sieci, której zasieg chcemy zwiększyć. Po tym klikamy Apply Changes i potwierdzamy ponowne uruchomienie przyciskiem Reboot Now.

5 8. Po ponownym uruchomieniu i połączeniu wybieramy z lewej Wireless -> Security. Zmieniamy pole Select SSID na pozycję Repeater client (przy której pojawi się nazwa naszej sieci) i dalej konfigurujemy zabezpieczenia muszą być takie same jak w naszej sieci pierwotnej.

6 9. Klikamy Apply Changes, uruchamiamy repeater ponownie i czekamy na ponowne połączenie. 10. Następnie klikamy po lewej Wireless -> Site Survey i w tym oknie klikamy przycisk Site Survey. Z listy dostępnych sieci wybieramy naszą i klikamy Next. 11. W następnym oknie konfigurujemy zabezpieczenia sieci znów takie same jak w naszej sieci, której zasięg chcemy zwiększyć. Upewniamy się, że wszystko jest dobrze wpisane i klikamy przycisk Connect. Chwilę to potrwa. Jeśli wszystko było dobrze wpisane po czasie otrzymamy komunikat o pomyślnym połączeniu wraz ze znajomym przyciskiem Reboot Now. Oczywiście nie wahamy się.

7 12. Próba ponownego uruchomienia repeatera może zakończyć się błędem 404. Nie wiem, skąd to się bierze, jednak nie powoduje to kłopotu po prostu naciskamy klawisz F5 i powracamy do menu głównego zmiany i tak zostały zapisane.

8 13. W tej chwili powinniśmy już mieć połączenie repeatera z routerem. Aby to sprawdzić klikamy Management -> Status. W tym oknie szukamy słowa Connected. 14. Jeśli tak nie jest coś zrobiliśmy źle. Jeśli jest działamy dalej.

9 15. Klikamy po lewej Wireless -> Basic Settings i zmieniamy nazwę sieci Wireless-N na taką, jaką ma nasza sieć, której zasięg chcemy zwiększyć. Akceptujemy i uruchamiamy ponownie repeater. 16. Operacja ta skończy się błędem. Jest to normalne, bo zmieniliśmy nazwę sieci, przez którą konfigurujemy repeater przez co połączenie zostało zerwane. Szukamy dostępnych sieci Wi-Fi. W tym momencie laptop powinien znaleźć dwie sieci o tej samej nazwie. Jedna z nich będzie niezabezpieczona. Z nią właśnie łączymy nasz komputer, otwieramy przeglądarkę i przechodzimy na stronę konfiguracji repeatera.

10 17. Klikamy po lewej Wireless -> Security i w tym oknie zmieniamy Select SSID na Root AP. Dalej konfigurujemy zabezpieczenia sieci dokładnie tak samo, jak w dwóch poprzednich przypadkach. Potem Apply Changes i Reboot Now.

11 18. Po uruchomieniu repeatera znów stracimy połączenie, jednak szukając dostępnych sieci stwierdzimy, że nasza stara sieć nie jest już powielona na liście i ma pełny zasięg. Łączymy się z nią i wpisujemy nasz klucz. 19. Powinniśmy już mieć dostęp do Internetu i teoretycznie sprawa jest już załatwiona. Teoretycznie bo pozostaje nam jeszcze problem z nową pulą adresów IP przypisywanych przez repeater. Zauważyć też można problemy z przełączanie się między urządzeniami, gdy poruszamy się z laptopem od routera do repeatera itd. Poza tym mogą być problemy przy rozszerzaniu zasięgu sieci za pomocą kolejnych takich repeterów z uwagi na konflikt adresów IP. Aby to rozwiązać, wchodzimy raz jeszcze na stronę konfiguracji repeatera ( ) i klikamy TCP/IP Settings -> LAN Interface Settings. Zmieniamy DHCP z Server na Client. Po tym klikamy Apply Changes i Reboot Now. Repeater po ponownym uruchomieniu i połączeniu z routerem będzie miał adres IP przypisany z puli routera. Stanie się tak jakby przeźroczysty. Nie będzie stanowić ani bramy, ani serwera DHCP. Jakikolwiek jego adres IP służyć będzie do samej tylko konfiguracji.

12 20. Teraz już adres IP repeatera nie jest nam już znany. Aby go poznać, musimy dostać się do konfiguracji naszego pierwszego routera (w moim przypadku jest to ) i tam znaleźć listę aktywnych klientów DHCP. Jednym z nich będzie nasz repeater. W polu Client Name będzie jego nazwa lub Unknown

13 21. Wpisujemy w przeglądarce obecny adres repeatera (w moim przypadku to jest ) i po zalogowaniu (admin/admin) klikamy po lewej Management -> Status. W tym oknie powinny wyświetlić się informacje o aktualnej pracy repeatera. 22. Nie przejmujcie się zerami w polu WAN Configuration. Tak jak jest, jest dobrze, bo funkcja repeater prawidłowo działa tylko bez użycia WAN. Mam nadzieję, że pomogłem. Powodzenia! piosylant
