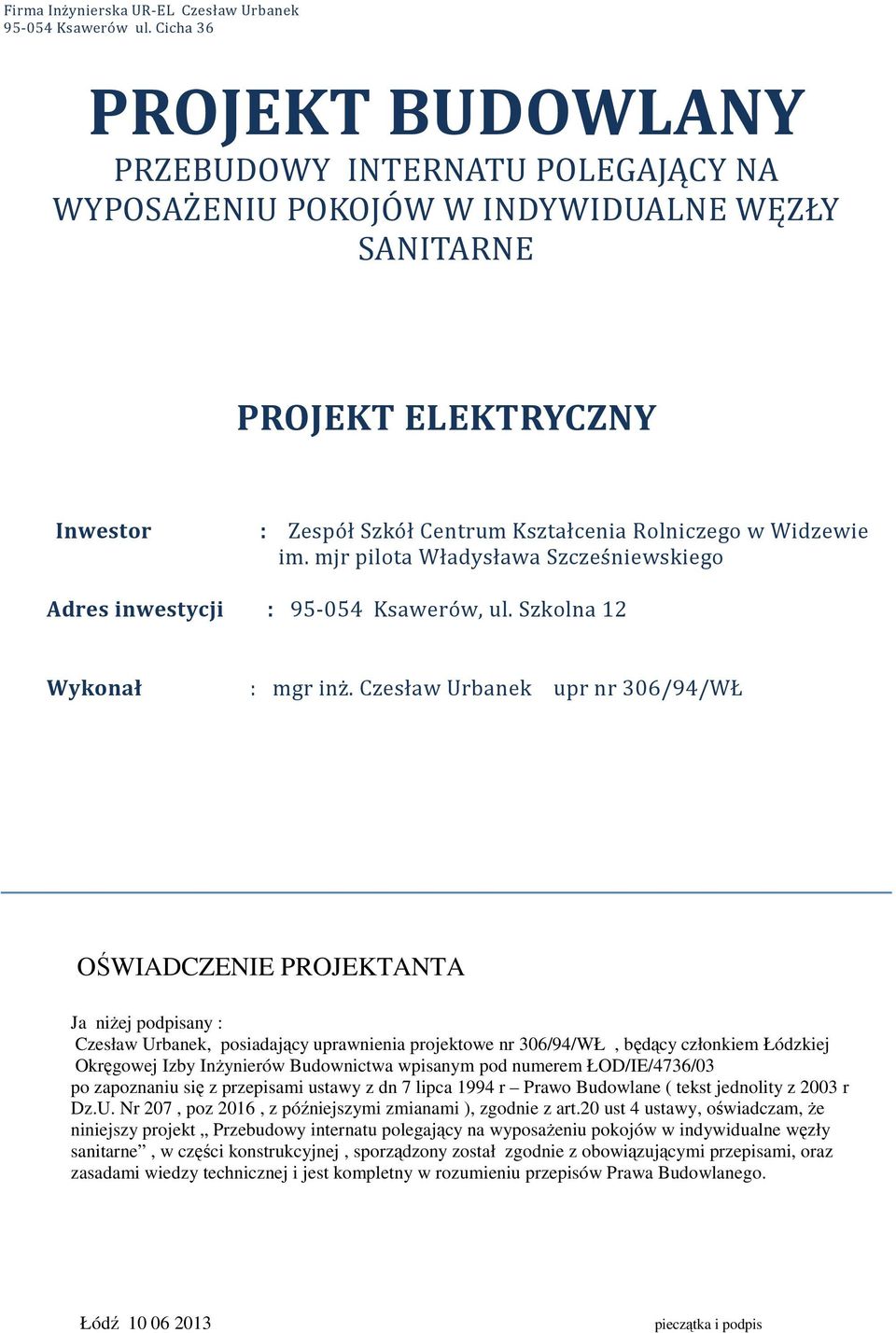

1 Firma Inżynierska UR-EL Czesław Urbanek Ksawerów ul. Cicha 36 PROJEKT BUDOWLANY PRZEBUDOWY INTERNATU POLEGAJĄCY NA WYPOSAŻENIU POKOJÓW W INDYWIDUALNE WĘZŁY SANITARNE PROJEKT ELEKTRYCZNY Inwestor : Zespół Szkół Centrum Kształcenia Rolniczego w Widzewie im. mjr pilota Władysława Szcześniewskiego Adres inwestycji : Ksawerów, ul. Szkolna 12 Wykonał : mgr inż. Czesław Urbanek upr nr 306/94/WŁ OŚWIADCZENIE PROJEKTANTA Ja niżej podpisany : Czesław Urbanek, posiadający uprawnienia projektowe nr 306/94/WŁ, będący członkiem Łódzkiej Okręgowej Izby Inżynierów Budownictwa wpisanym pod numerem ŁOD/IE/4736/03 po zapoznaniu się z przepisami ustawy z dn 7 lipca 1994 r Prawo Budowlane ( tekst jednolity z 2003 r Dz.U. Nr 207, poz 2016, z późniejszymi zmianami ), zgodnie z art.20 ust 4 ustawy, oświadczam, że niniejszy projekt Przebudowy internatu polegający na wyposażeniu pokojów w indywidualne węzły sanitarne, w części konstrukcyjnej, sporządzony został zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej i jest kompletny w rozumieniu przepisów Prawa Budowlanego. Łódź pieczątka i podpis

2 Spis treści: - Strona tytułowa str E1 - Kserokopia posiadanych uprawnień str E2 - Kserokopia przynależności do ŁOIIB str E3 - Spis treści str E4 1. Instalacje i urządzenia elektryczne str E5 2. Zasilanie pokojów w energię elektryczną str E5 3. Instalacja ochrony od porażeń str E5 4. Oświetlenie pomieszczeń światłem elektrycznym str E6 5. Gniazda wtykowe, wypusty elektryczne str E6 6. Wytyczne do planu BiOZ str E7-E8 7. Rysunki str E09-E12 Niniejszy Projekt Elektroinstalacyjny zawiera 11 ponumerowanych, od K2 do K12 stron

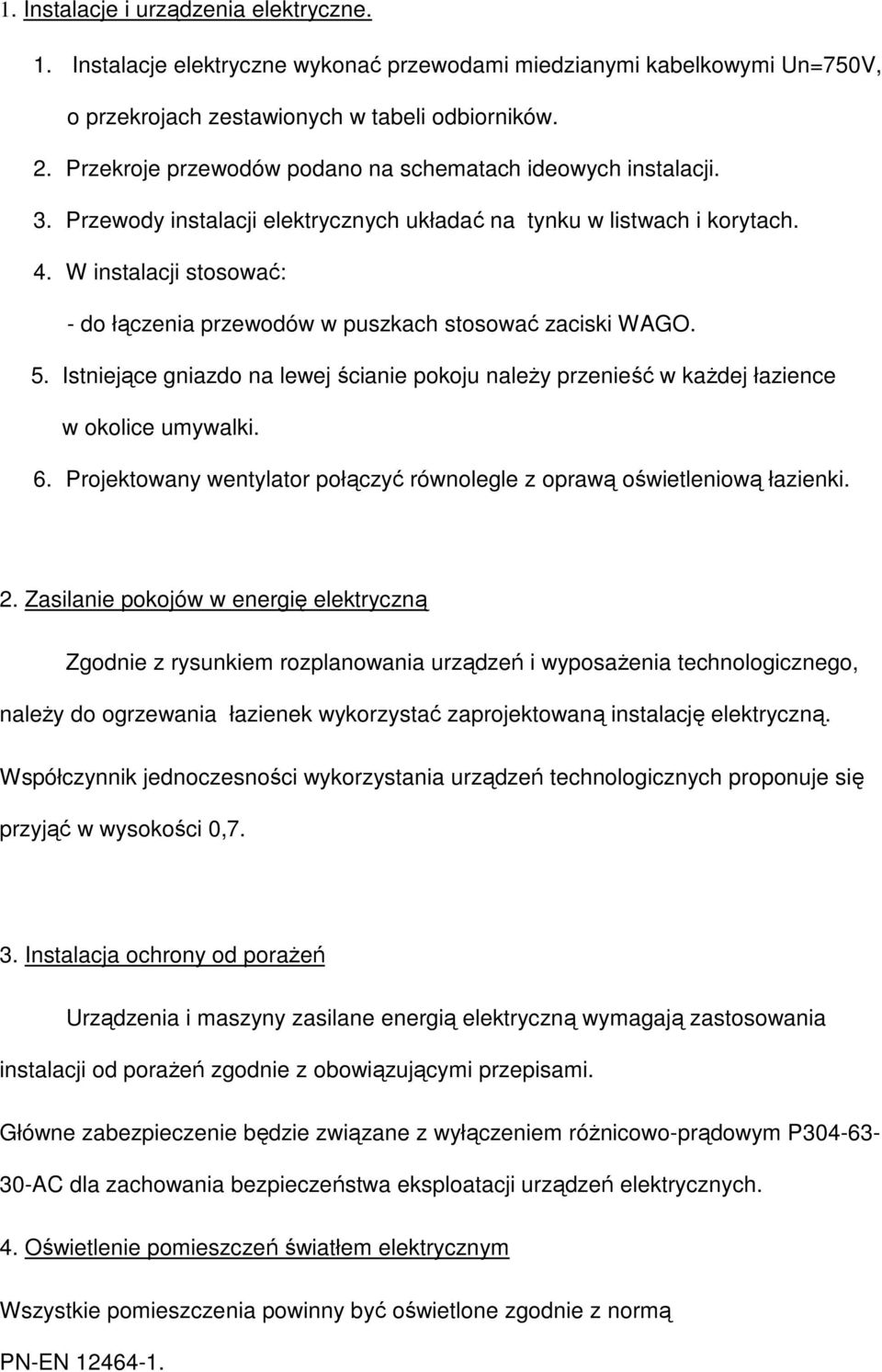

3 1. Instalacje i urządzenia elektryczne. 1. Instalacje elektryczne wykonać przewodami miedzianymi kabelkowymi Un=750V, o przekrojach zestawionych w tabeli odbiorników. 2. Przekroje przewodów podano na schematach ideowych instalacji. 3. Przewody instalacji elektrycznych układać na tynku w listwach i korytach. 4. W instalacji stosować: - do łączenia przewodów w puszkach stosować zaciski WAGO. 5. Istniejące gniazdo na lewej ścianie pokoju należy przenieść w każdej łazience w okolice umywalki. 6. Projektowany wentylator połączyć równolegle z oprawą oświetleniową łazienki. 2. Zasilanie pokojów w energię elektryczną Zgodnie z rysunkiem rozplanowania urządzeń i wyposażenia technologicznego, należy do ogrzewania łazienek wykorzystać zaprojektowaną instalację elektryczną. Współczynnik jednoczesności wykorzystania urządzeń technologicznych proponuje się przyjąć w wysokości 0,7. 3. Instalacja ochrony od porażeń Urządzenia i maszyny zasilane energią elektryczną wymagają zastosowania instalacji od porażeń zgodnie z obowiązującymi przepisami. Główne zabezpieczenie będzie związane z wyłączeniem różnicowo-prądowym P AC dla zachowania bezpieczeństwa eksploatacji urządzeń elektrycznych. 4. Oświetlenie pomieszczeń światłem elektrycznym Wszystkie pomieszczenia powinny być oświetlone zgodnie z normą PN-EN

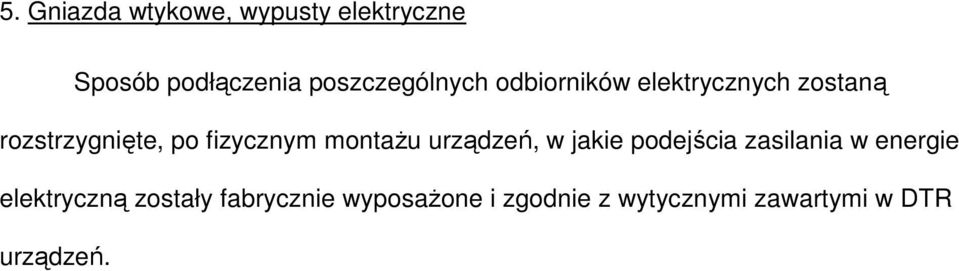

4 5. Gniazda wtykowe, wypusty elektryczne Sposób podłączenia poszczególnych odbiorników elektrycznych zostaną rozstrzygnięte, po fizycznym montażu urządzeń, w jakie podejścia zasilania w energie elektryczną zostały fabrycznie wyposażone i zgodnie z wytycznymi zawartymi w DTR urządzeń.

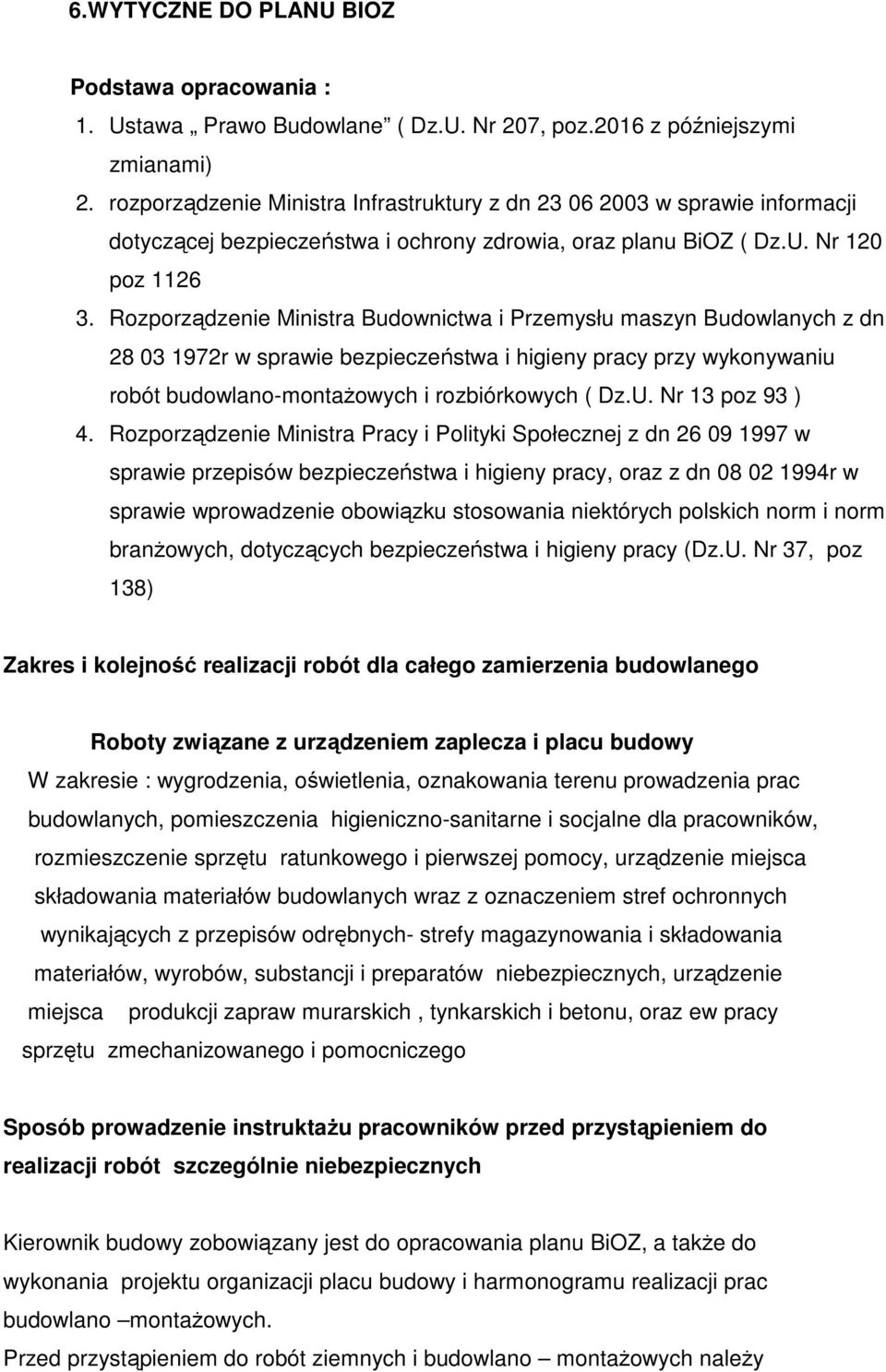

5 6.WYTYCZNE DO PLANU BIOZ Podstawa opracowania : 1. Ustawa Prawo Budowlane ( Dz.U. Nr 207, poz.2016 z późniejszymi zmianami) 2. rozporządzenie Ministra Infrastruktury z dn w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia, oraz planu BiOZ ( Dz.U. Nr 120 poz Rozporządzenie Ministra Budownictwa i Przemysłu maszyn Budowlanych z dn r w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych ( Dz.U. Nr 13 poz 93 ) 4. Rozporządzenie Ministra Pracy i Polityki Społecznej z dn w sprawie przepisów bezpieczeństwa i higieny pracy, oraz z dn r w sprawie wprowadzenie obowiązku stosowania niektórych polskich norm i norm branżowych, dotyczących bezpieczeństwa i higieny pracy (Dz.U. Nr 37, poz 138) Zakres i kolejność realizacji robót dla całego zamierzenia budowlanego Roboty związane z urządzeniem zaplecza i placu budowy W zakresie : wygrodzenia, oświetlenia, oznakowania terenu prowadzenia prac budowlanych, pomieszczenia higieniczno-sanitarne i socjalne dla pracowników, rozmieszczenie sprzętu ratunkowego i pierwszej pomocy, urządzenie miejsca składowania materiałów budowlanych wraz z oznaczeniem stref ochronnych wynikających z przepisów odrębnych- strefy magazynowania i składowania materiałów, wyrobów, substancji i preparatów niebezpiecznych, urządzenie miejsca produkcji zapraw murarskich, tynkarskich i betonu, oraz ew pracy sprzętu zmechanizowanego i pomocniczego Sposób prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Kierownik budowy zobowiązany jest do opracowania planu BiOZ, a także do wykonania projektu organizacji placu budowy i harmonogramu realizacji prac budowlano montażowych. Przed przystąpieniem do robót ziemnych i budowlano montażowych należy

6 przeprowadzić wstępne szkolenie dla pracowników w zakresie objętym planem BiOZ zgodnie z RMI z dn r. W czasie trwania robót codziennie przeprowadzać dla osób zatrudnionych na budowie instruktaż stanowiskowy, w czasie którego omówić sposób prowadzenia robót, występujące i mogące wystąpić zagrożenie oraz sposoby zabezpieczeń. Należy wywiesić stanowiskowe instrukcje bezpieczeństwa i higieny pracy, instrukcje prac związanych ze stosowaniem niebezpiecznych substancji chemicznych, zawarte w kartach charakterystyki substancji i preparatów. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia Roboty powinny być prowadzone pod nadzorem wykwalifikowanej kadry technicznej, posiadającej odpowiednie uprawnienia. Należy zapewnić stały dostęp pracowników do telefonu alarmowego, wykazu numerów telefonów i adresów najbliższego punktu opieki lekarskiej, straży pożarnej, policji, a także apteczki oraz środków i urządzeń p-poż. Należy wykonać i oznakować drogi umożliwiające ewakuację, komunikację i dojazd dla wozu straży pożarnej lub karetki pogotowia ratunkowego. Tych dróg i wyjazdów nie wolno ani zastawiać, ani wykorzystywać na cele składowania. Muszą być w każdej chwili dostępne. Na budowie powinny znajdować się podręczne środki gaśnicze ( gaśnice proszkowe, węże gaśnicze, hydranty, koce gaśnicze) Przed dopuszczeniem pracowników do robót wykonawca zobowiązany jest zaopatrzyć ich w odzież roboczą i ochronną, zgodnie z obowiązującymi przepisami ( kaski, rękawice, okulary ochronne) z uwzględnieniem niebezpieczeństw wystąpienia : urazów mechanicznych, porażenia prądem, oparzenia, zatrucia, promieniowania, wibracji, upadku z wysokości, lub innych szkodliwych czynników i zagrożeń związanych z wykonywaną pracą. Należy stosować przewidziane przy robotach urządzenia zabezpieczające i ochronne. Urządzenia powinny być sprawne i posiadać aktualne atesty. Należy oznakować i wydzielić strefy niebezpieczne na terenie prowadzonych Robót. Należy dokonywać systematycznych kontroli stanu bezpieczeństwa i higieny pracy, stanu technicznego maszyn i urządzeń.
