1 temat Plac zabaw i miejsce rekreacji "Ogródek Jordanowski 2016" adres Gdańsk / Dolne Miasto / ul. Toruńska, dz. nr 541 stadium PROJEKT KONCEPCYJNY zakres URBANISTYKA autor mgr inż. arch. Michał Zawer współpraca CITY CONCEPT, ul. Bonifraterska 17, Warszawa data I CZERWIEC 2015

nr 541 stadium PROJEKT KONCEPCYJNY zakres URBANISTYKA autor mgr inż.

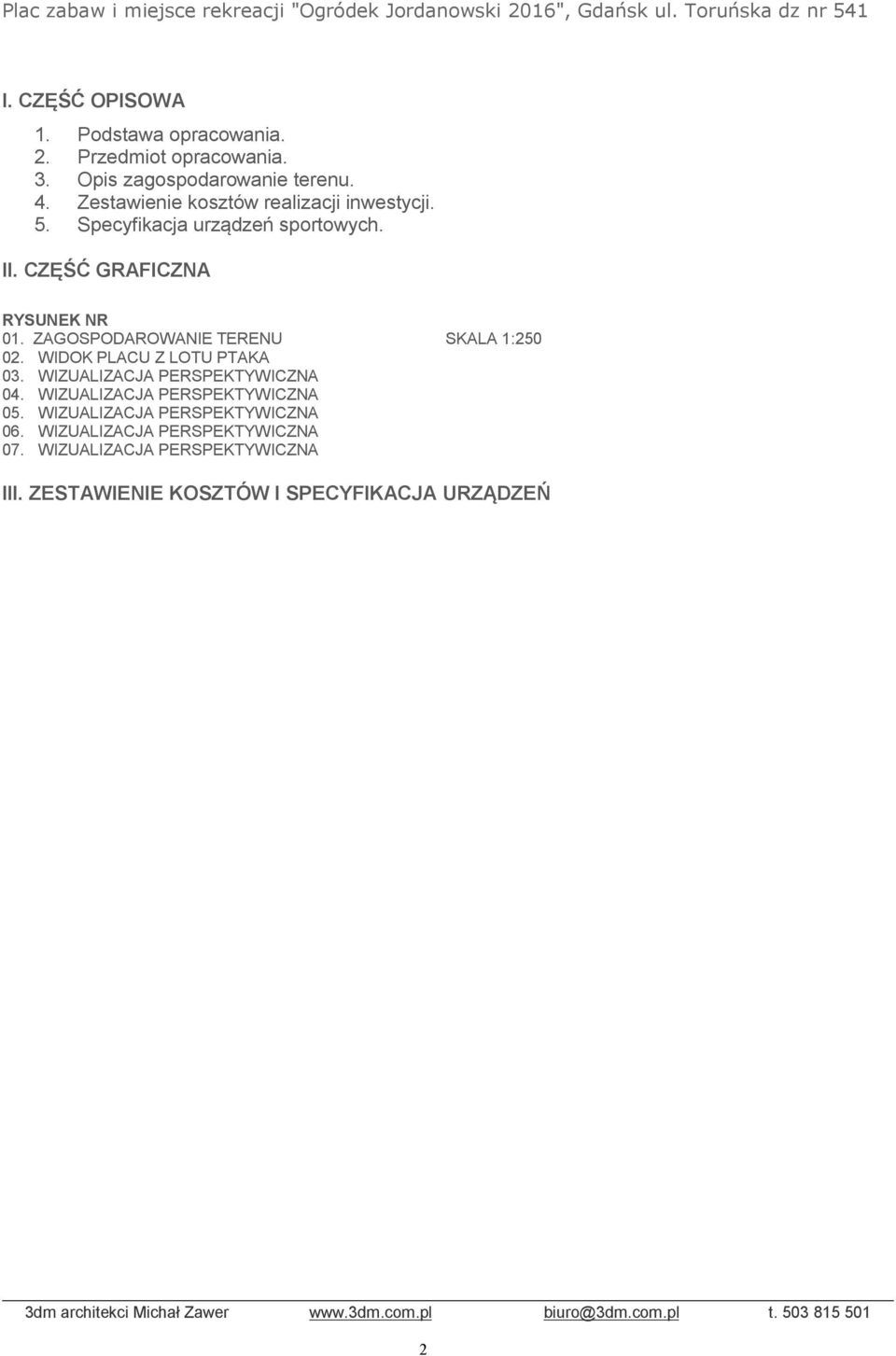

2 I. CZĘŚĆ OPISOWA 1. Podstawa opracowania. 2. Przedmiot opracowania. 3. Opis zagospodarowanie terenu. 4. Zestawienie kosztów realizacji inwestycji. 5. Specyfikacja urządzeń sportowych. II. CZĘŚĆ GRAFICZNA RYSUNEK NR 01. ZAGOSPODAROWANIE TERENU SKALA 1: WIDOK PLACU Z LOTU PTAKA 03. WIZUALIZACJA PERSPEKTYWICZNA 04. WIZUALIZACJA PERSPEKTYWICZNA 05. WIZUALIZACJA PERSPEKTYWICZNA 06. WIZUALIZACJA PERSPEKTYWICZNA 07. WIZUALIZACJA PERSPEKTYWICZNA III. ZESTAWIENIE KOSZTÓW I SPECYFIKACJA URZĄDZEŃ 2

ZAGOSPODAROWANIE TERENU SKALA 1:250 02. WIDOK PLACU Z LOTU PTAKA 03. WIZUALIZACJA PERSPEKTYWICZNA 04.

3 I. CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA 1.1. Wytyczne urbanistyczne - Miejscowy Plan Zagospodarowania Przestrzennego Mapa do celów informacyjnych Informacje od wykonawcy City Concept 2. PRZEDMIOT I CEL OPRACOWANIA. Opracowaniem objęto projektowany plac zabaw i rekreacji wraz z zagospodarowaniem terenu, położonego na działce gruntu o numerze ewidencyjnym 541 przy ul. Toruńskiej w Gdańsku. Celem niniejszego opracowania jest wykonanie projektu koncepcyjnego architektonicznego placu zabaw i rekreacji jako podstawa do złożenia wniosku o udział w konkursie i pozyskanie środków na realizację ww projektu z budżetu obywatelskiego OPIS ZAGOSPODAROWANIA TERENU 3.1. DANE LICZBOWE o Powierzchnia terenu Pt = 4.082,00 m 2 Powierzchnia zagospodarowania Pz = 893,00 m 2 o Powierzchnia utwardzona Put= 400,00 m 2 o Powierzchnia bezpieczna Pb= 293,00 m OPIS PRZYJĘTEGO ROZWIĄZANIA Teren objęty opracowaniem położony jest na Dolnym Mieście, historycznej części dzielnicy Gdańsk Śródmieście, przy jednej z głównych ulic, ul. Toruńskiej oraz w miejscu w którym w latach 90tych funkcjonował ogródek jordanowski. Teren dziś stracił swoją pierwotną funkcję i obecnie jest zaniedbany. Lokalizacja, w centralnej części Dolnego Miasta oraz usytuowanie działki w niedużej odległości od Wyspy Spichrzów, która powoli przekształca się w nowoczesne osiedle mieszkaniowe sprawia, że teren ten jest dobrym miejscem pod inwestycję o charakterze rekreacyjnym. Dodatkowym walorem jest sąsiedztwo gimnazjum oraz przedszkola a także Centrum Sztuki Współczesnej Łaźnia. Lokalizacja jest dużym walorem ww działki na potrzeby rekreacyjne biorąc pod uwagę dostępność dla osób korzystających z takiego terenu (rodziny z dziećmi, młodzież oraz osoby starsze). Dodatkowym atutem terenu jest jego obecne zagospodarowanie w postaci dobrze rozwiniętego drzewostanu, idealnej ochrony przed czynnikami atmosferycznymi. W projekcie położono duży nacisk na wykorzystanie walorów terenu. Plac zabaw został zaprojektowany z podziałem na części przeznaczone dla 3 grup użytkowników. Pierwszą z nich jest teren oznaczony na rysunku zagospodarowania nr I. To część przeznaczona dla najmłodszych użytkowników. W tym obszarze zlokalizowane zostały zestawy zabawowe przeznaczone dla grupy wiekowej 1+. Główną atrakcją tej części jest zestaw integracyjny statek oznaczony nr 06. Ta część placu zlokalizowana została blisko istniejącego zadrzewienia, które stanowić będzie naturalną ochronę najmłodszych dzieci przed słońcem w upalne dni. Część oznaczona na rysunku nr II zaprojektowana została z myślą o dzieciach starszych, jako grupy wiekowej 5+. Centralnym urządzeniem jest zestaw sprawnościowy o nr 11. Oprócz niego znajdują się tutaj huśtawka z równoważnią, piramida z kul umożliiająca rozwijanie równowagi oraz huśtawki. Trzecim miejscem przeznaczonym do zabaw jest część integracyjna oznaczona nr III. Znajduje się tutaj zjazd linowy zapewniający dobrą zabawę wszystkim grupom wiekowym. 3

4 Wszystkie części z nawierzchnią bezpieczną (I, II i III) zostały zaprojektowane jako osobne powierzchnie, odseparowane częścią komunikacyjną z nawierzchni utwardzonej (kostka betonowa). Utworzone w ten sposób ciągi piesze umożliwią wygodne poruszanie się pomiędzy strefami zabaw opiekunom dzieci oraz osobom niepełnosprawnym. Jest to bardzo ważny element placu, ponieważ najczęściej rodzice lub opiekunowie towarzyszący dzieciom, przyprowadzają na plac zabaw wózki. Część pieszą zaprojektowano właśnie z myślą o rodzicach, którzy będą w stanie komfortowo poruszać się pomiędzy wszystkimi strefami. Dla stref bezpiecznych przewidziano nawierzchnię z piasku który spełnia wymogi bezpieczeństwa. Na terenie placu zaprojektowano ławki parkowe, kosze na odpady oraz stojaki na rowery, które to elementy pozwolą na wygodne i bezpieczne korzystanie z terenu. Wokół całego terenu przewidziano ogrodzenie z siatki, które zapewni bezpieczeństwo użytkownikom. Wejścia na teren przewidziano 2, od ul. Toruńskiej oraz Jałmużniczej. Teren w północnej części oddalono od istniejącej zabudowy na dol 4m co umożliwi przejście obok osobom przechodzącym pomiędzy ul. Jałmużniczą w kierunku przystanku autobusowego przy ul. Kamienna Grobla. Opracował: Michał Zawer 4

Jest to bardzo ważny element placu, ponieważ najczęściej rodzice lub opiekunowie towarzyszący dzieciom, przyprowadzają na plac zabaw wózki.

5 II. CZĘŚĆ GRAFICZNA 5

6 III. ZESTAWIENIE KOSZTÓW I SPECYFIKACJA URZĄDZEŃ 6
