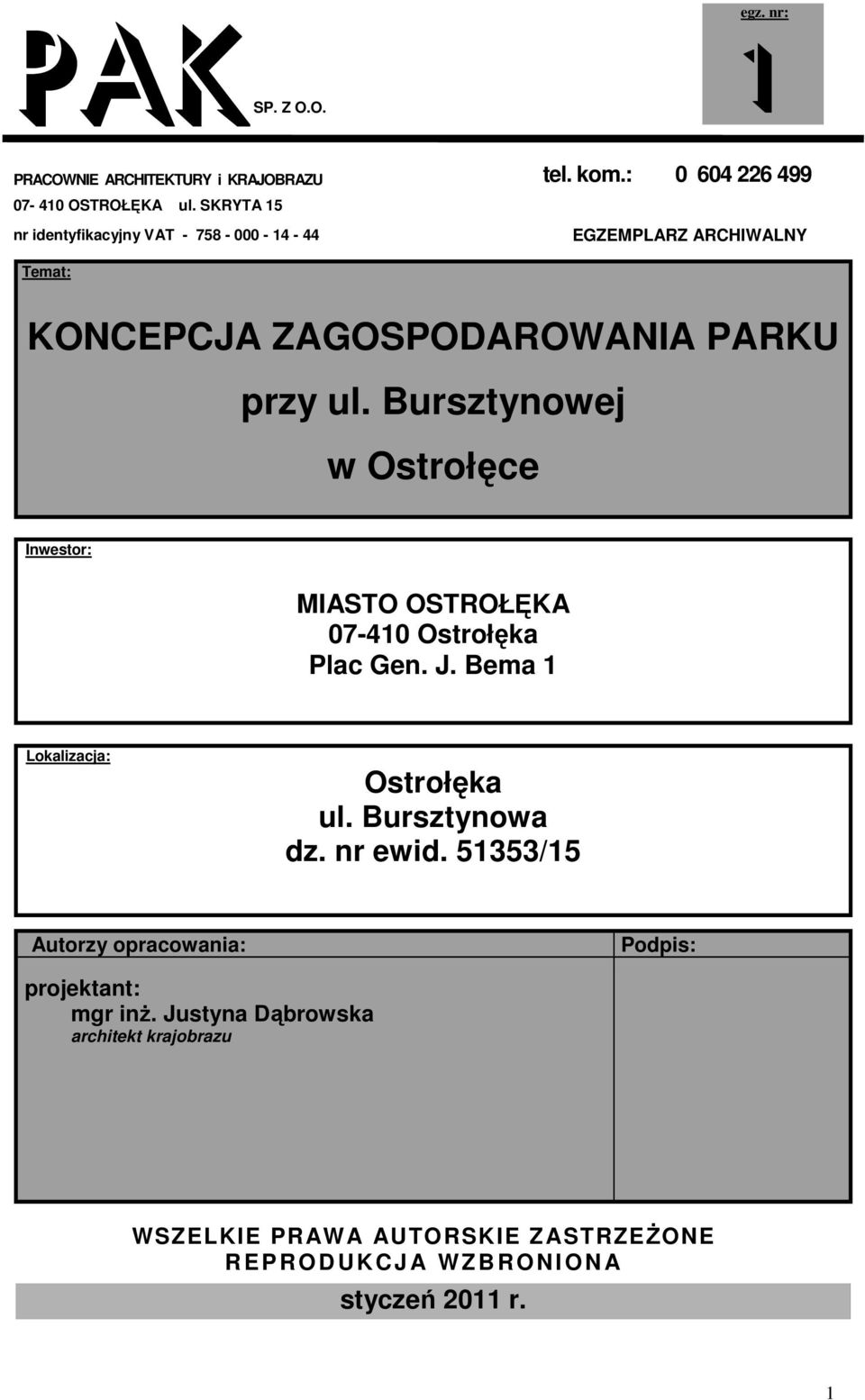

1 PAK PAK SP. Z O.O. egz. nr: 1 PRACOWNIE ARCHITEKTURY i KRAJOBRAZU tel. kom.: OSTROŁĘKA ul. SKRYTA 15 nr identyfikacyjny VAT EGZEMPLARZ ARCHIWALNY Temat: KONCEPCJA ZAGOSPODAROWANIA PARKU przy ul. Bursztynowej w Ostrołęce Inwestor: MIASTO OSTROŁĘKA Ostrołęka Plac Gen. J. Bema 1 Lokalizacja: Ostrołęka ul. Bursztynowa dz. nr ewid /15 Autorzy opracowania: Podpis: projektant: mgr inż. Justyna Dąbrowska architekt krajobrazu WSZELKIE PRAWA AUTORSKIE ZASTRZEŻONE R EPRO D UKCJ A W Z B RO NI ON A styczeń 2011 r. 1

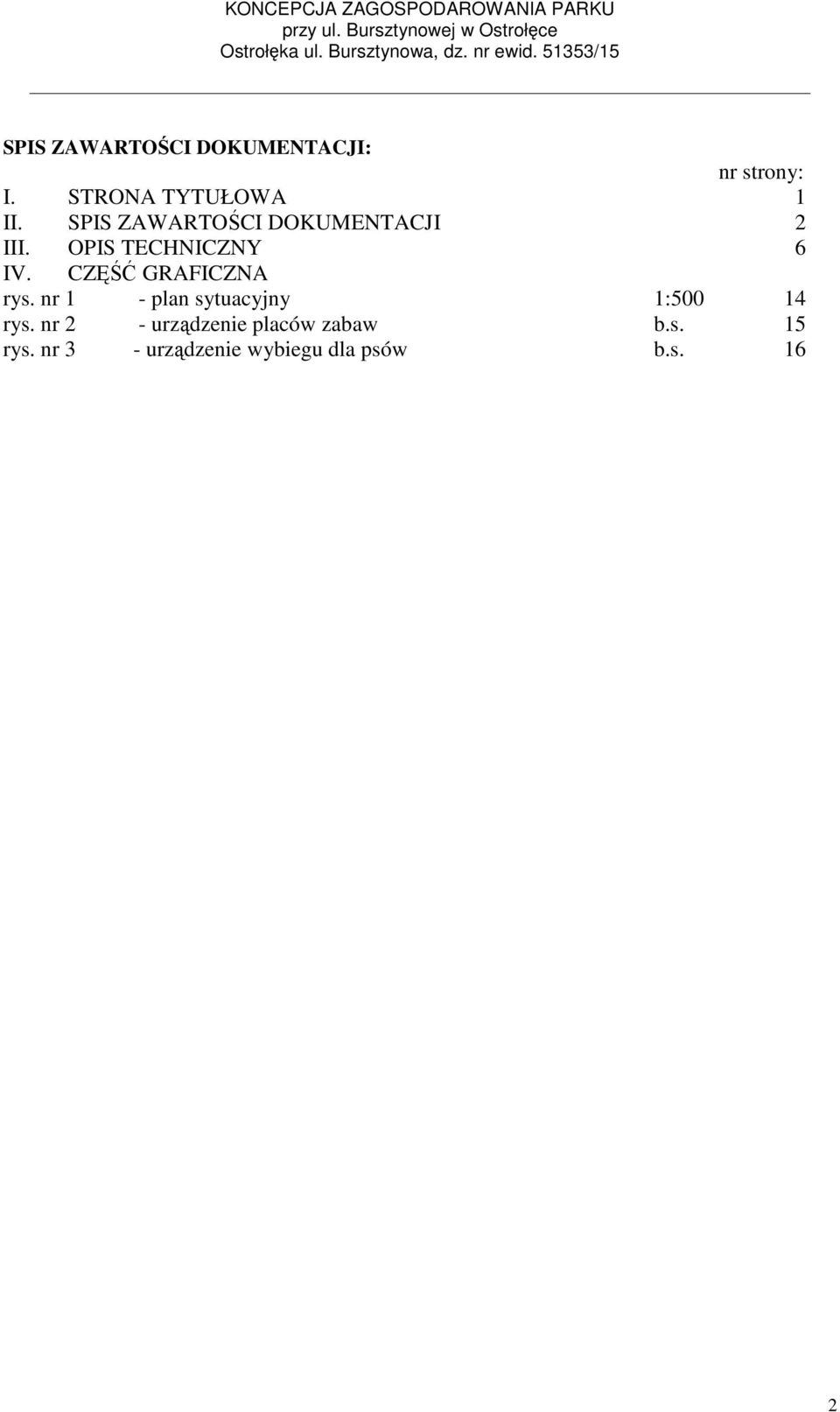

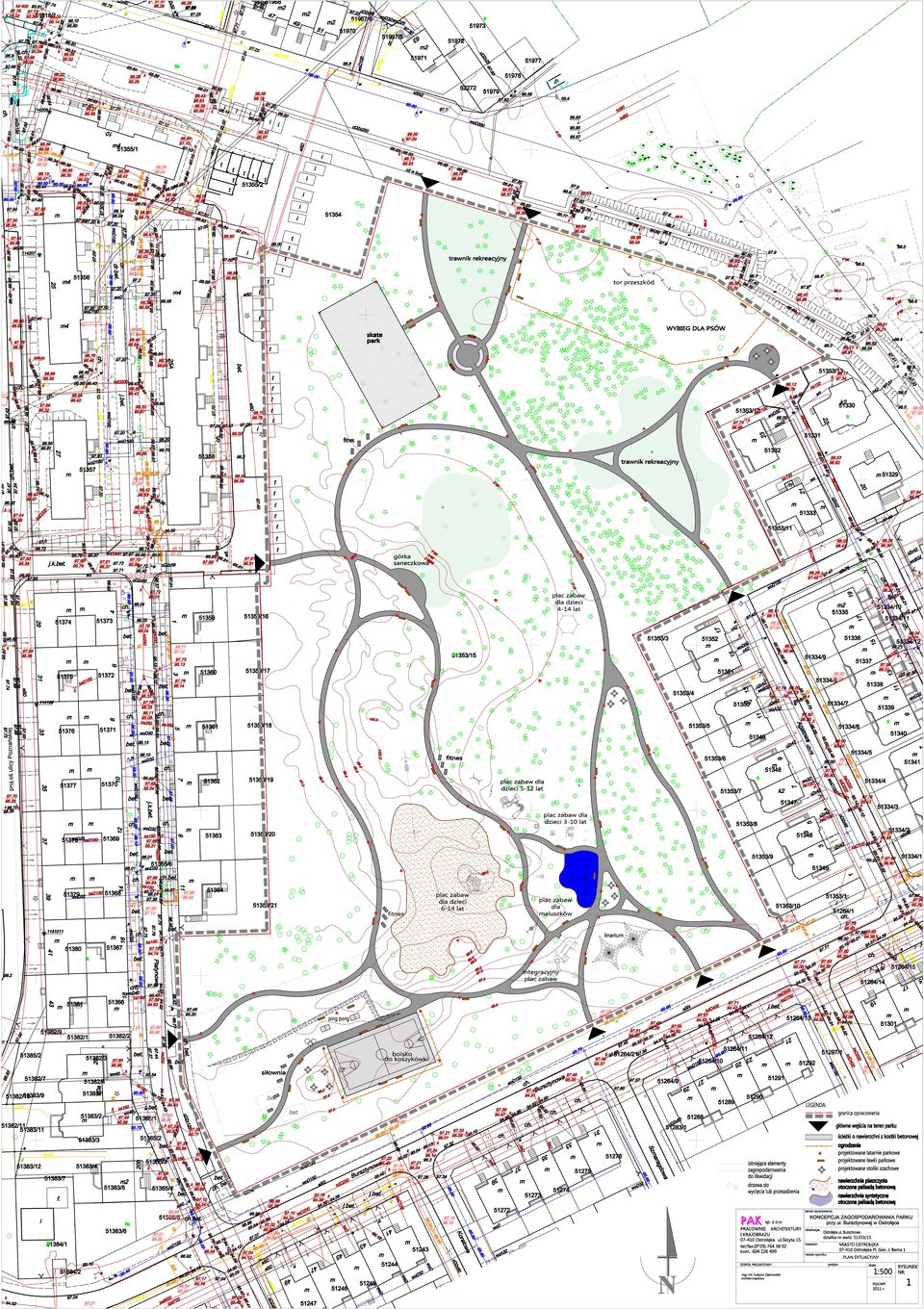

2 SPIS ZAWARTOŚCI DOKUMENTACJI: nr strony: I. STRONA TYTUŁOWA 1 II. SPIS ZAWARTOŚCI DOKUMENTACJI 2 III. OPIS TECHNICZNY 6 IV. CZĘŚĆ GRAFICZNA rys. nr 1 - plan sytuacyjny 1: rys. nr 2 - urządzenie placów zabaw b.s. 15 rys. nr 3 - urządzenie wybiegu dla psów b.s. 16 2

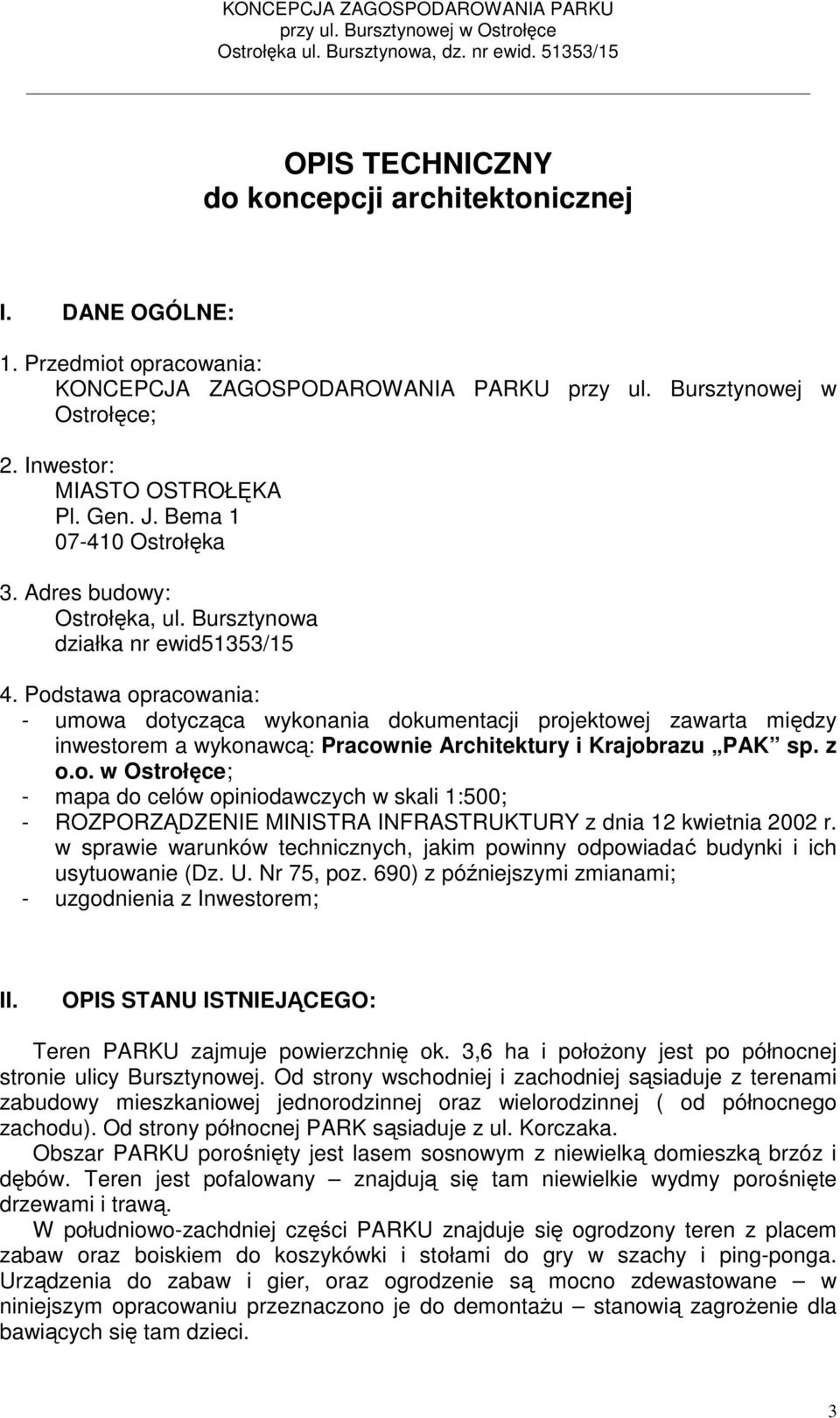

3 OPIS TECHNICZNY do koncepcji architektonicznej I. DANE OGÓLNE: 1. Przedmiot opracowania: KONCEPCJA ZAGOSPODAROWANIA PARKU przy ul. Bursztynowej w Ostrołęce; 2. Inwestor: MIASTO OSTROŁĘKA Pl. Gen. J. Bema Ostrołęka 3. Adres budowy: Ostrołęka, ul. Bursztynowa działka nr ewid51353/15 4. Podstawa opracowania: - umowa dotycząca wykonania dokumentacji projektowej zawarta między inwestorem a wykonawcą: Pracownie Architektury i Krajobrazu PAK sp. z o.o. w Ostrołęce; - mapa do celów opiniodawczych w skali 1:500; - ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690) z późniejszymi zmianami; - uzgodnienia z Inwestorem; II. OPIS STANU ISTNIEJĄCEGO: Teren PARKU zajmuje powierzchnię ok. 3,6 ha i położony jest po północnej stronie ulicy Bursztynowej. Od strony wschodniej i zachodniej sąsiaduje z terenami zabudowy mieszkaniowej jednorodzinnej oraz wielorodzinnej ( od północnego zachodu). Od strony północnej PARK sąsiaduje z ul. Korczaka. Obszar PARKU porośnięty jest lasem sosnowym z niewielką domieszką brzóz i dębów. Teren jest pofalowany znajdują się tam niewielkie wydmy porośnięte drzewami i trawą. W południowo-zachdniej części PARKU znajduje się ogrodzony teren z placem zabaw oraz boiskiem do koszykówki i stołami do gry w szachy i ping-ponga. Urządzenia do zabaw i gier, oraz ogrodzenie są mocno zdewastowane w niniejszym opracowaniu przeznaczono je do demontażu stanowią zagrożenie dla bawiących się tam dzieci. 3

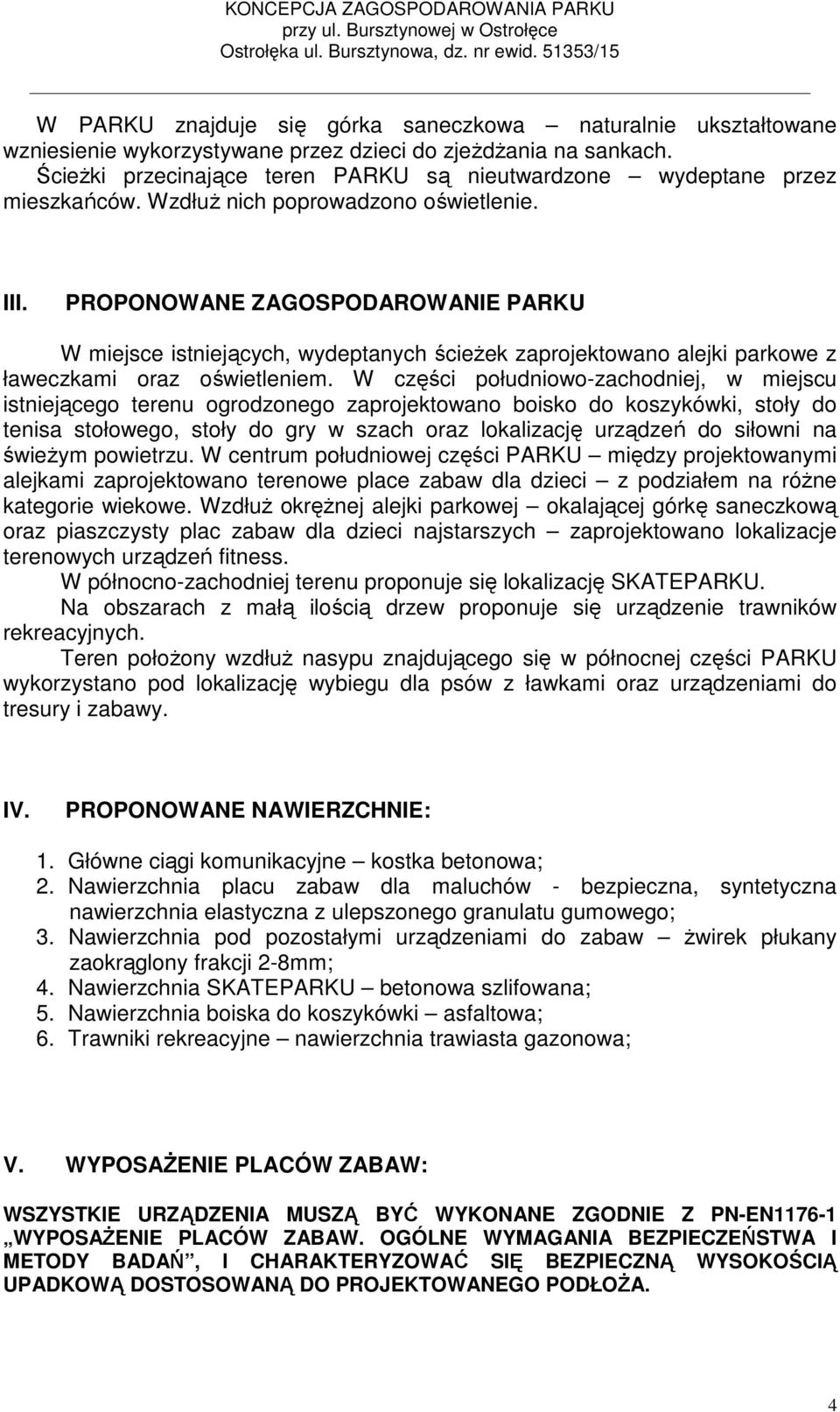

4 W PARKU znajduje się górka saneczkowa naturalnie ukształtowane wzniesienie wykorzystywane przez dzieci do zjeżdżania na sankach. Ścieżki przecinające teren PARKU są nieutwardzone wydeptane przez mieszkańców. Wzdłuż nich poprowadzono oświetlenie. III. PROPONOWANE ZAGOSPODAROWANIE PARKU W miejsce istniejących, wydeptanych ścieżek zaprojektowano alejki parkowe z ławeczkami oraz oświetleniem. W części południowo-zachodniej, w miejscu istniejącego terenu ogrodzonego zaprojektowano boisko do koszykówki, stoły do tenisa stołowego, stoły do gry w szach oraz lokalizację urządzeń do siłowni na świeżym powietrzu. W centrum południowej części PARKU między projektowanymi alejkami zaprojektowano terenowe place zabaw dla dzieci z podziałem na różne kategorie wiekowe. Wzdłuż okrężnej alejki parkowej okalającej górkę saneczkową oraz piaszczysty plac zabaw dla dzieci najstarszych zaprojektowano lokalizacje terenowych urządzeń fitness. W północno-zachodniej terenu proponuje się lokalizację SKATEPARKU. Na obszarach z małą ilością drzew proponuje się urządzenie trawników rekreacyjnych. Teren położony wzdłuż nasypu znajdującego się w północnej części PARKU wykorzystano pod lokalizację wybiegu dla psów z ławkami oraz urządzeniami do tresury i zabawy. IV. PROPONOWANE NAWIERZCHNIE: 1. Główne ciągi komunikacyjne kostka betonowa; 2. Nawierzchnia placu zabaw dla maluchów - bezpieczna, syntetyczna nawierzchnia elastyczna z ulepszonego granulatu gumowego; 3. Nawierzchnia pod pozostałymi urządzeniami do zabaw żwirek płukany zaokrąglony frakcji 2-8mm; 4. Nawierzchnia SKATEPARKU betonowa szlifowana; 5. Nawierzchnia boiska do koszykówki asfaltowa; 6. Trawniki rekreacyjne nawierzchnia trawiasta gazonowa; V. WYPOSAŻENIE PLACÓW ZABAW: WSZYSTKIE URZĄDZENIA MUSZĄ BYĆ WYKONANE ZGODNIE Z PN-EN WYPOSAŻENIE PLACÓW ZABAW. OGÓLNE WYMAGANIA BEZPIECZEŃSTWA I METODY BADAŃ, I CHARAKTERYZOWAĆ SIĘ BEZPIECZNĄ WYSOKOŚCIĄ UPADKOWĄ DOSTOSOWANĄ DO PROJEKTOWANEGO PODŁOŻA. 4

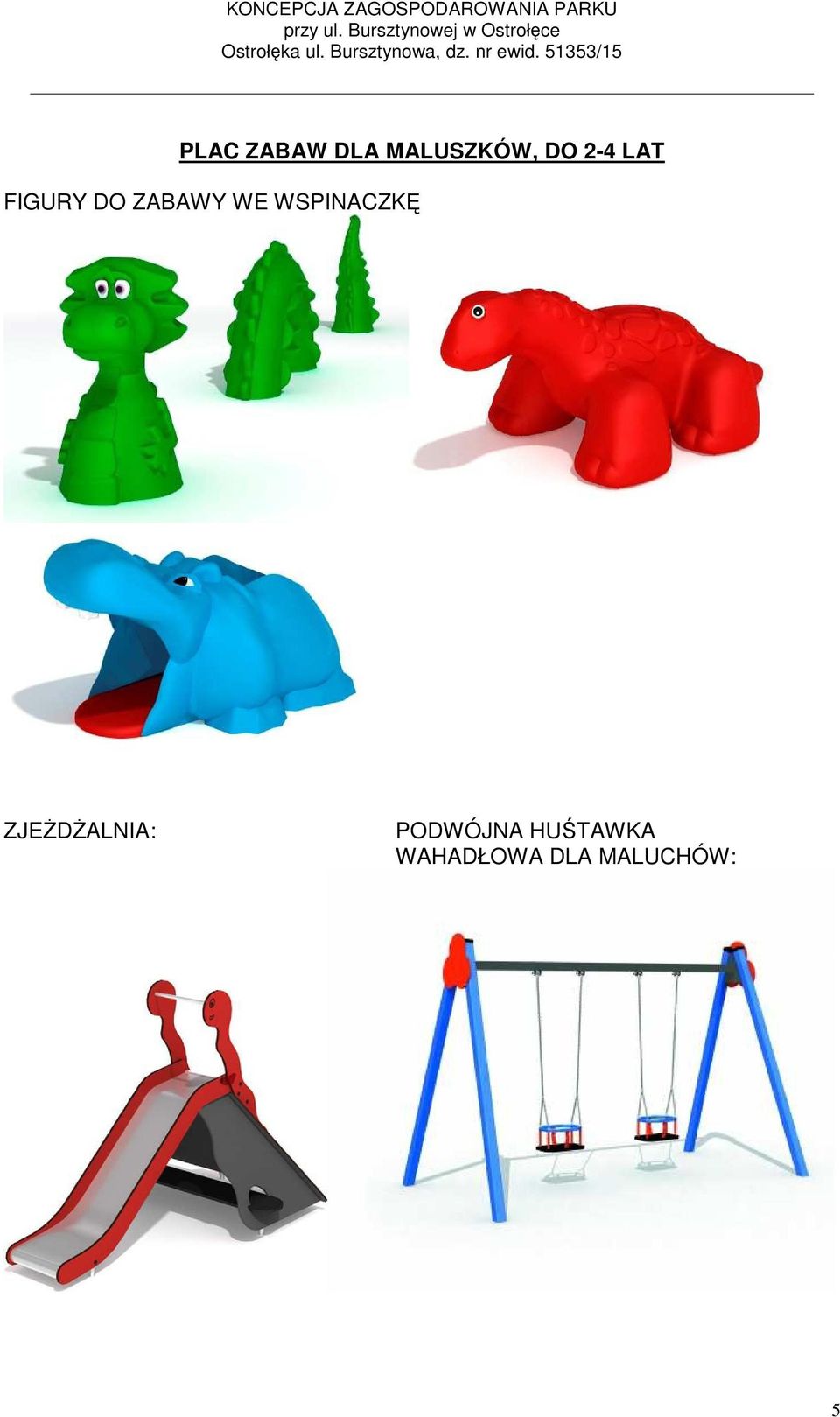

5 PLAC ZABAW DLA MALUSZKÓW, DO 2-4 LAT FIGURY DO ZABAWY WE WSPINACZKĘ ZJEŻDŻALNIA: PODWÓJNA HUŚTAWKA WAHADŁOWA DLA MALUCHÓW: 5

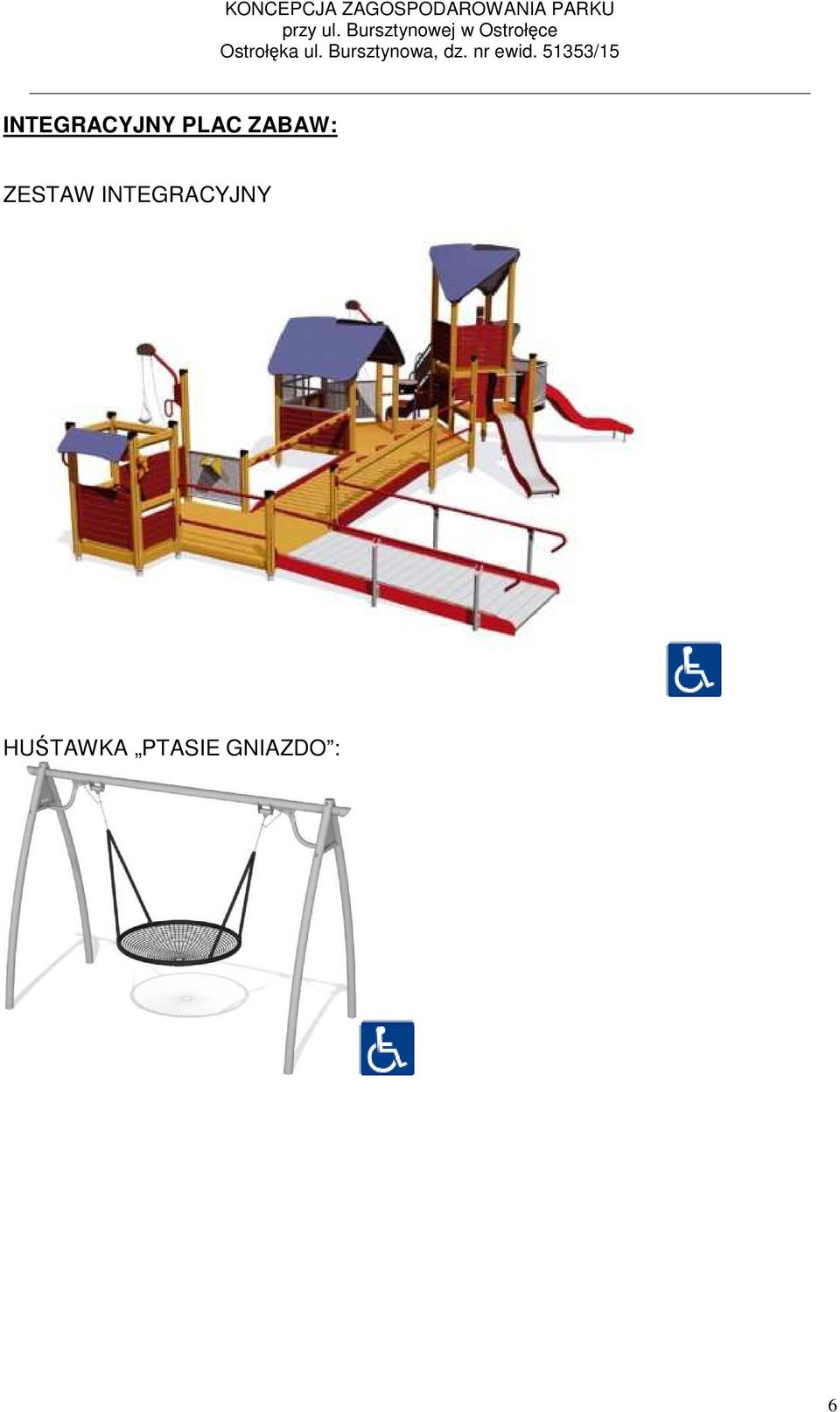

6 INTEGRACYJNY PLAC ZABAW: ZESTAW INTEGRACYJNY HUŚTAWKA PTASIE GNIAZDO : 6

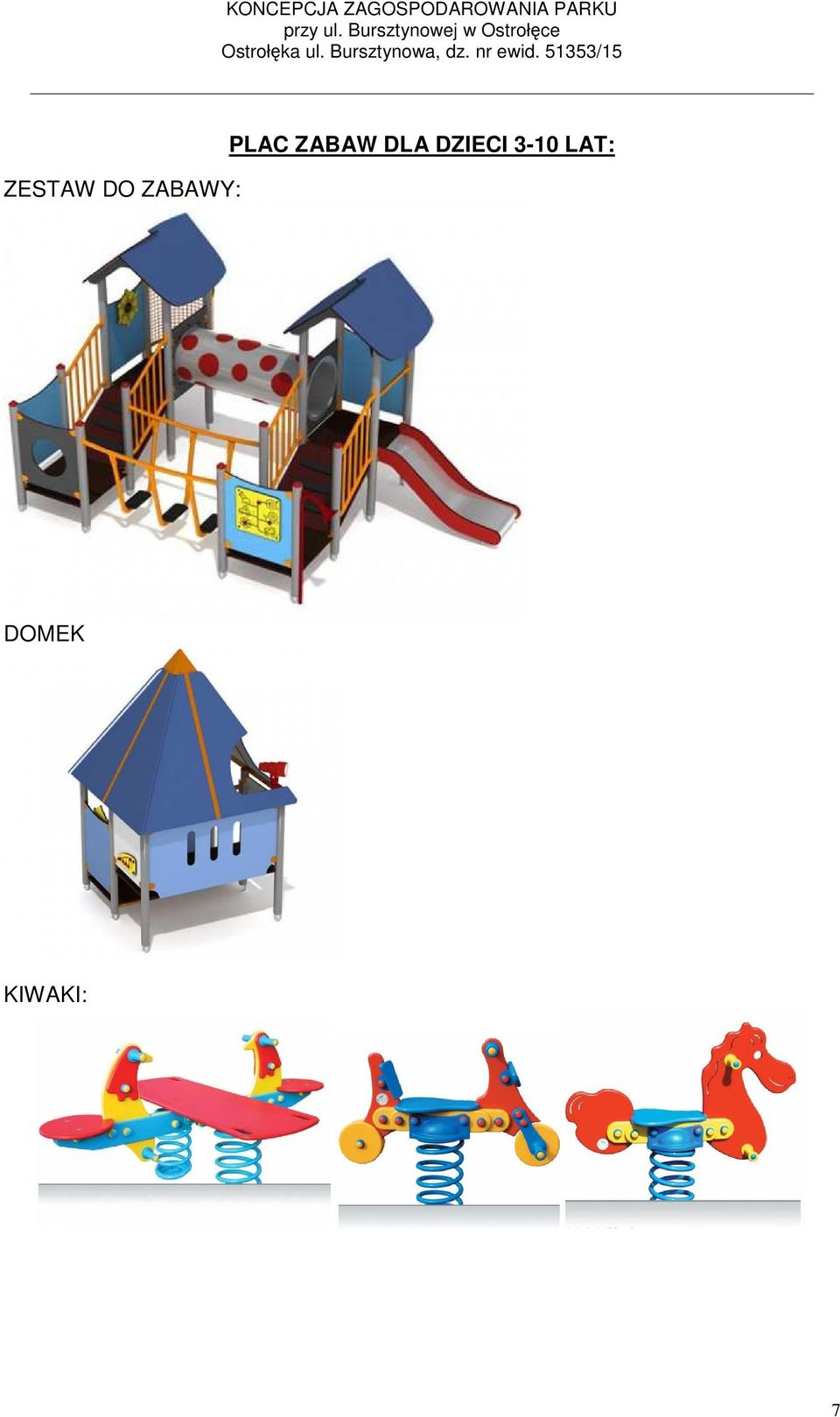

7 ZESTAW DO ZABAWY: PLAC ZABAW DLA DZIECI 3-10 LAT: DOMEK KIWAKI: 7

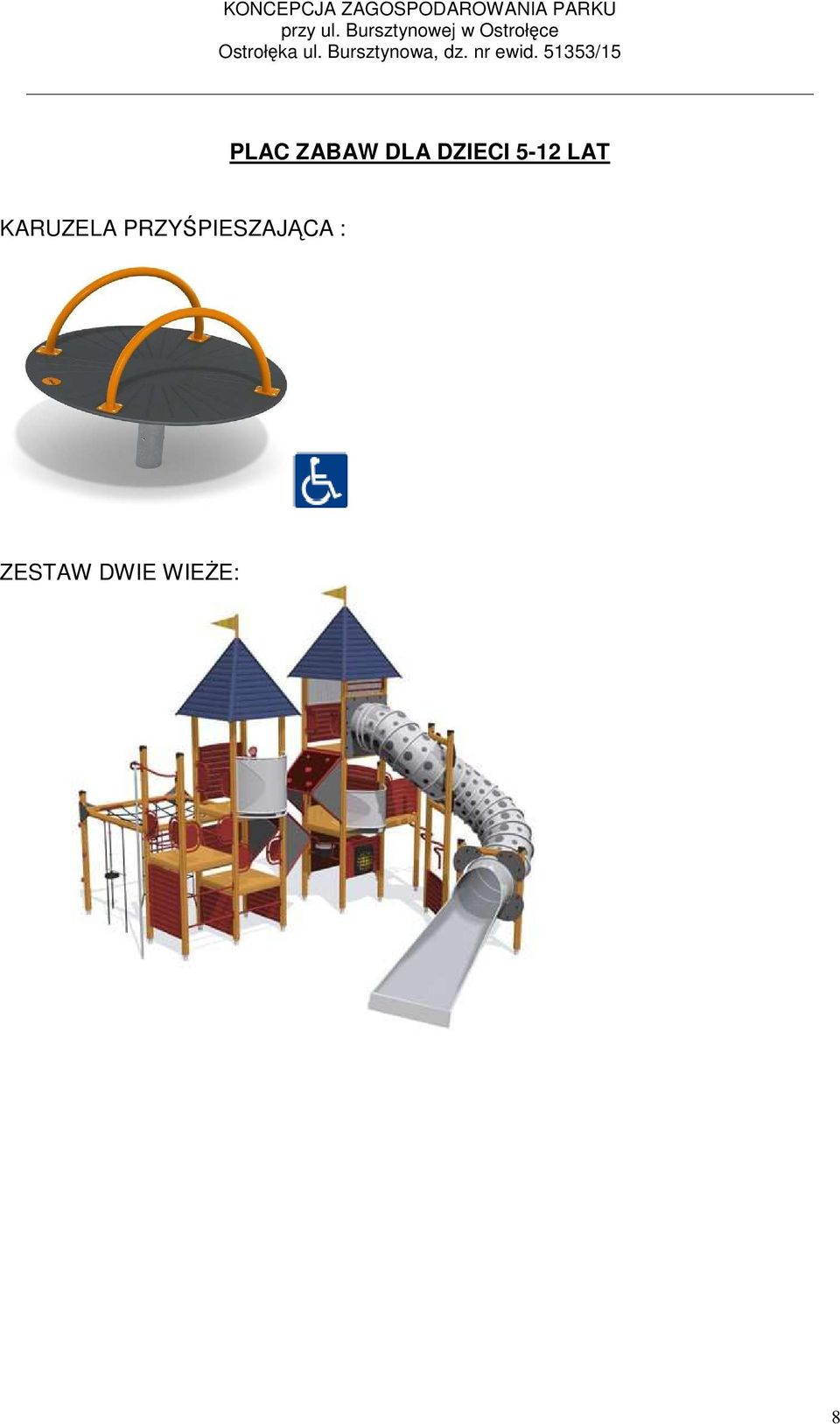

8 PLAC ZABAW DLA DZIECI 5-12 LAT KARUZELA PRZYŚPIESZAJĄCA : ZESTAW DWIE WIEŻE: 8

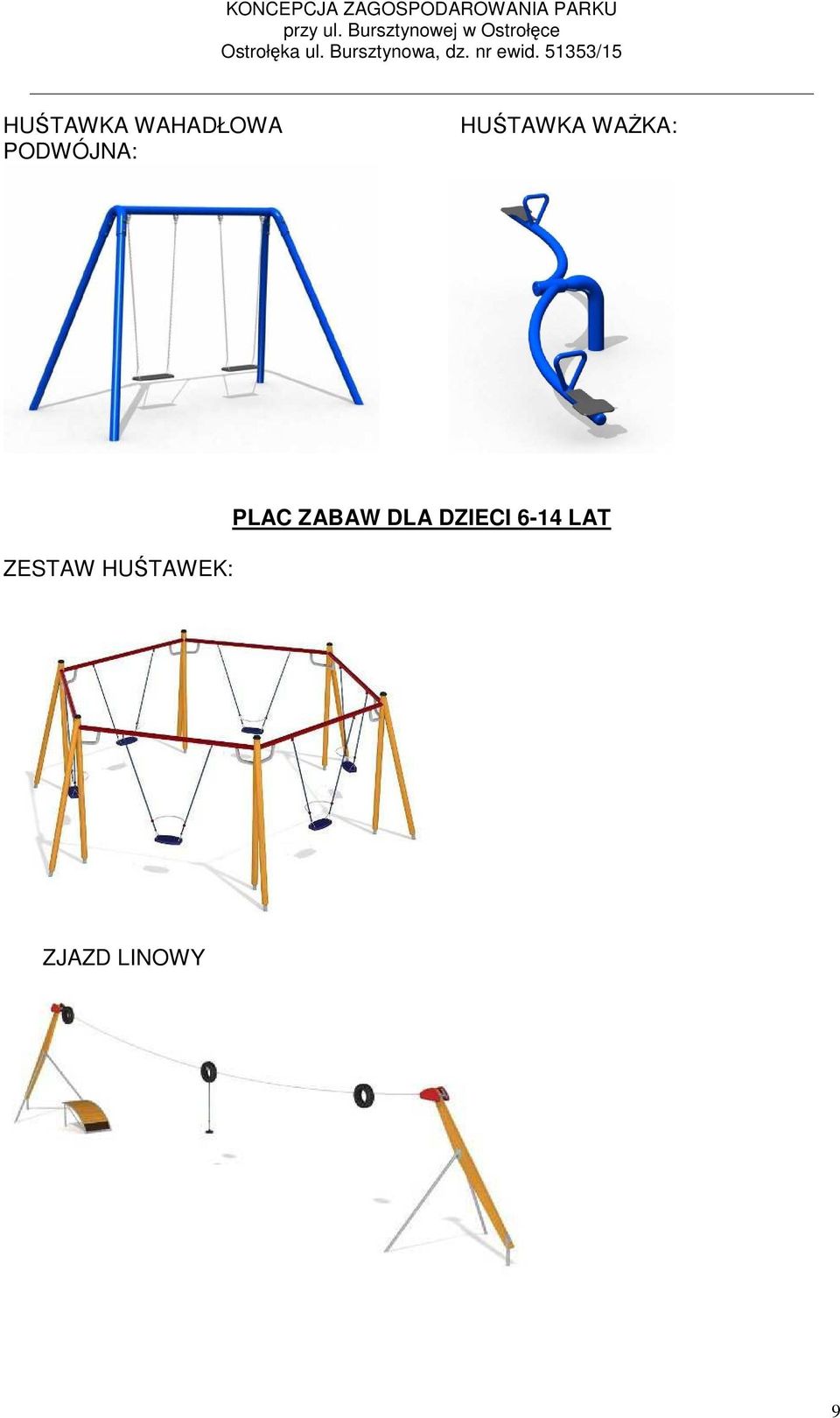

9 HUŚTAWKA WAHADŁOWA PODWÓJNA: HUŚTAWKA WAŻKA: ZESTAW HUŚTAWEK: PLAC ZABAW DLA DZIECI 6-14 LAT ZJAZD LINOWY 9

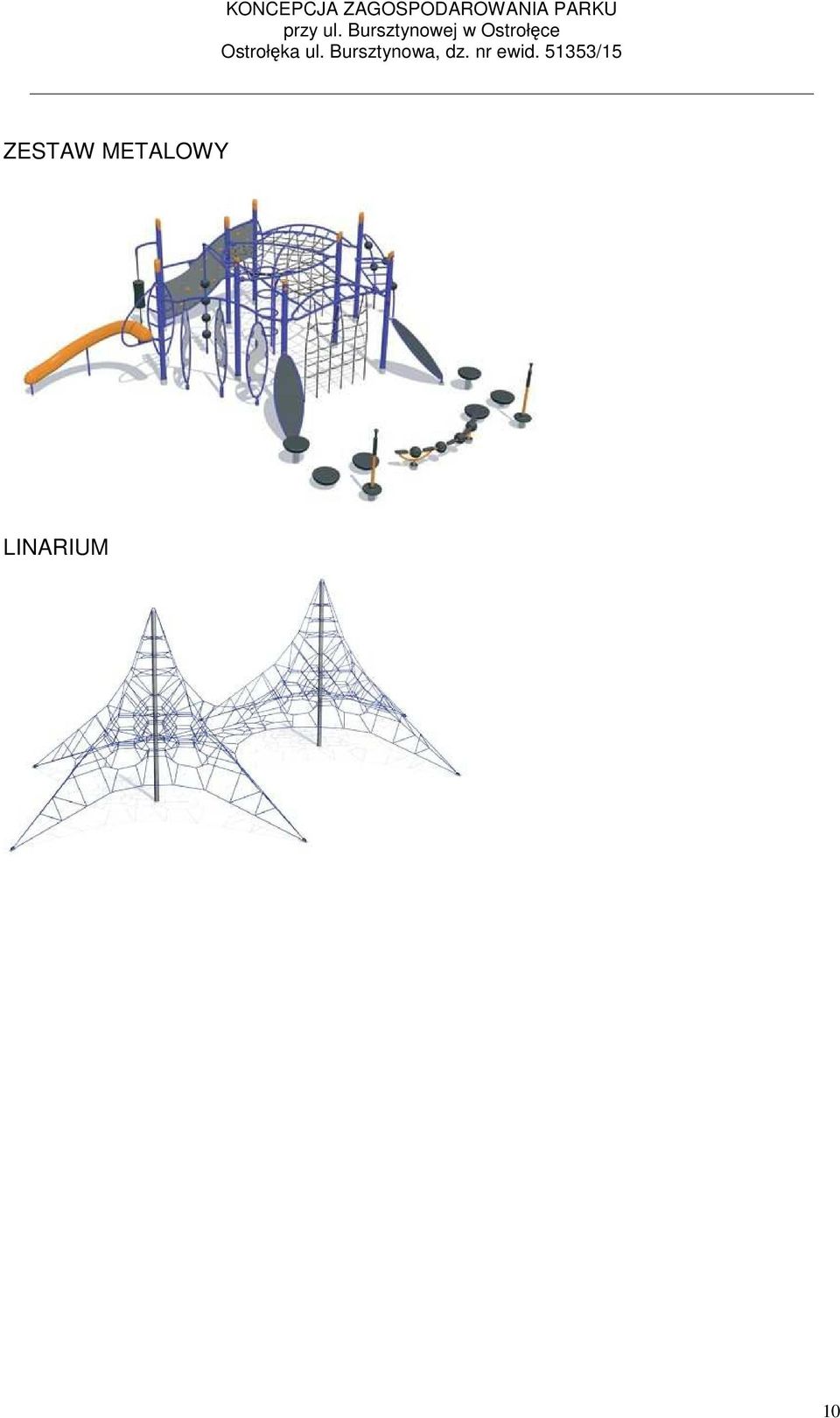

10 ZESTAW METALOWY LINARIUM 10

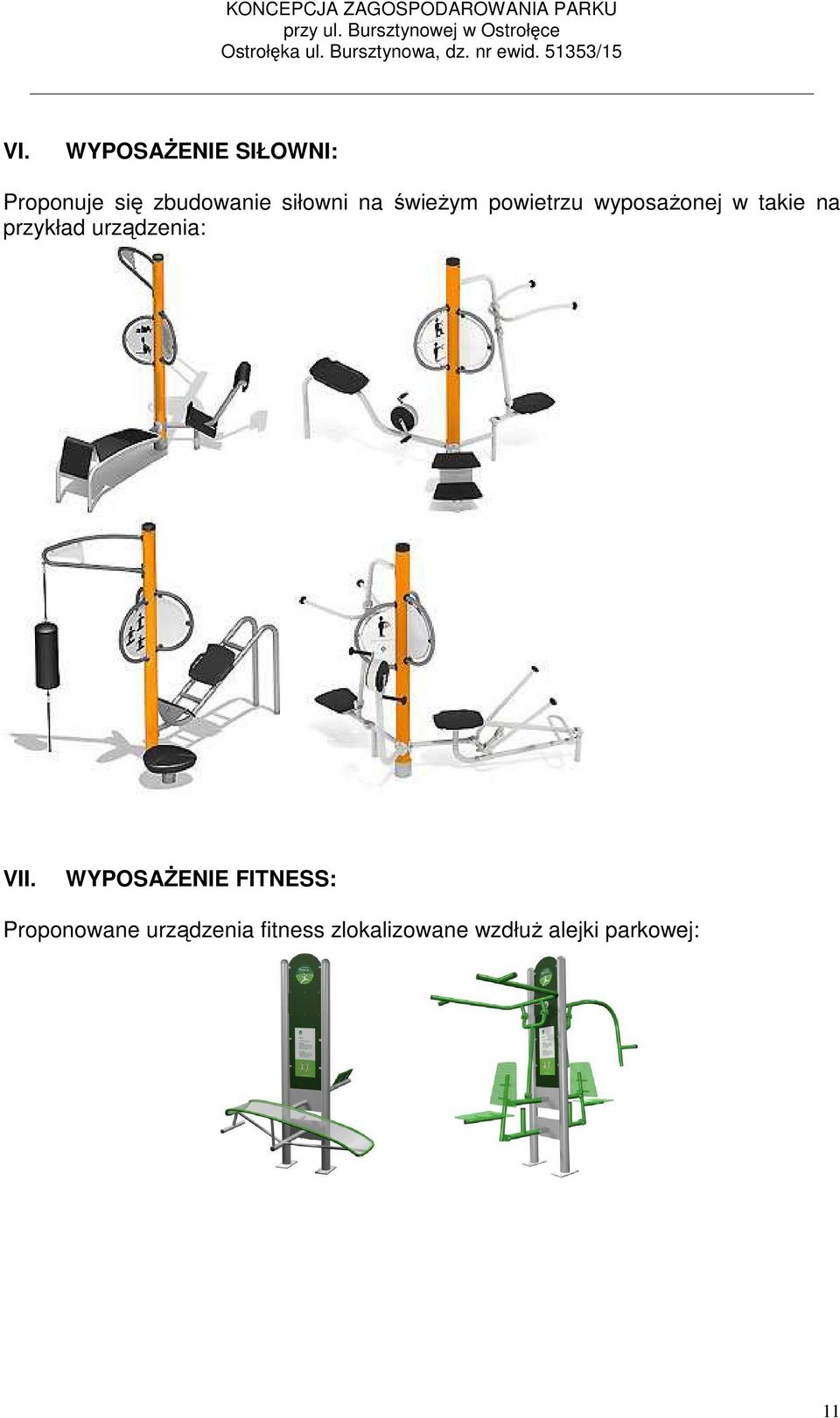

11 VI. WYPOSAŻENIE SIŁOWNI: Proponuje się zbudowanie siłowni na świeżym powietrzu wyposażonej w takie na przykład urządzenia: VII. WYPOSAŻENIE FITNESS: Proponowane urządzenia fitness zlokalizowane wzdłuż alejki parkowej: 11

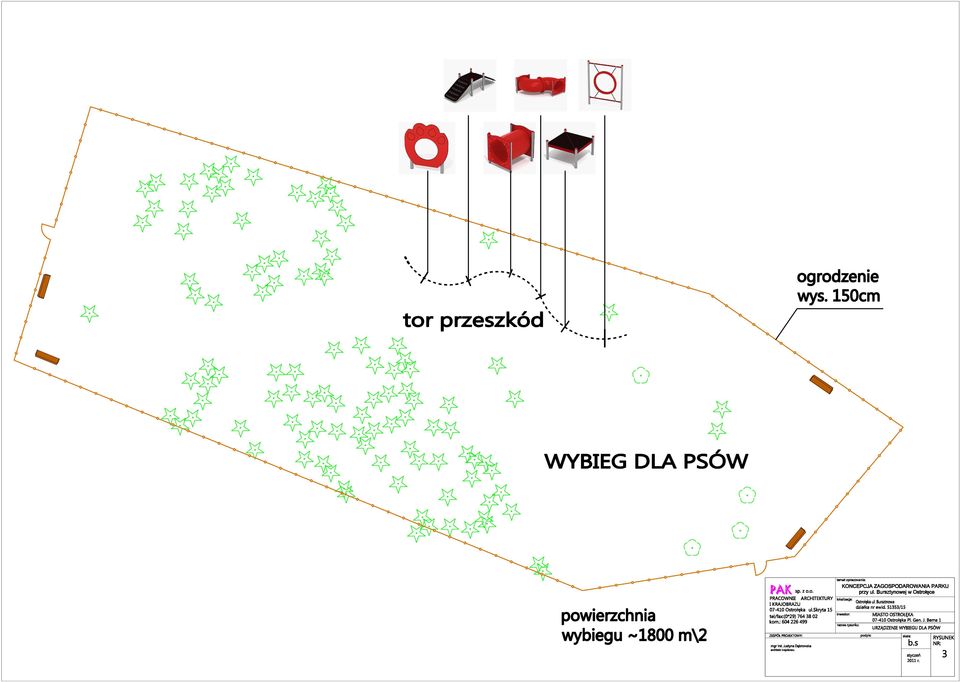

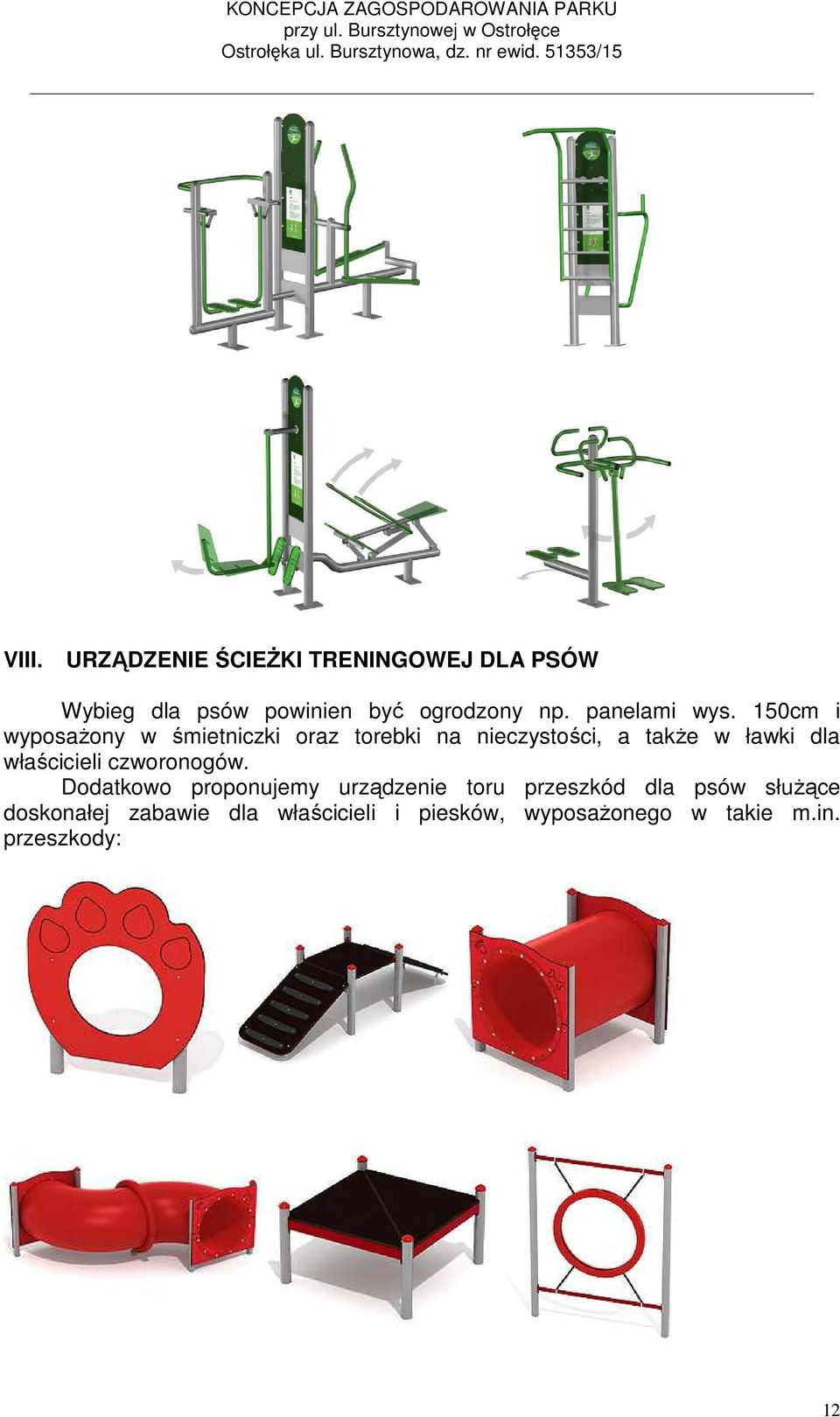

12 VIII. URZĄDZENIE ŚCIEŻKI TRENINGOWEJ DLA PSÓW Wybieg dla psów powinien być ogrodzony np. panelami wys. 150cm i wyposażony w śmietniczki oraz torebki na nieczystości, a także w ławki dla właścicieli czworonogów. Dodatkowo proponujemy urządzenie toru przeszkód dla psów służące doskonałej zabawie dla właścicieli i piesków, wyposażonego w takie m.in. przeszkody: 12

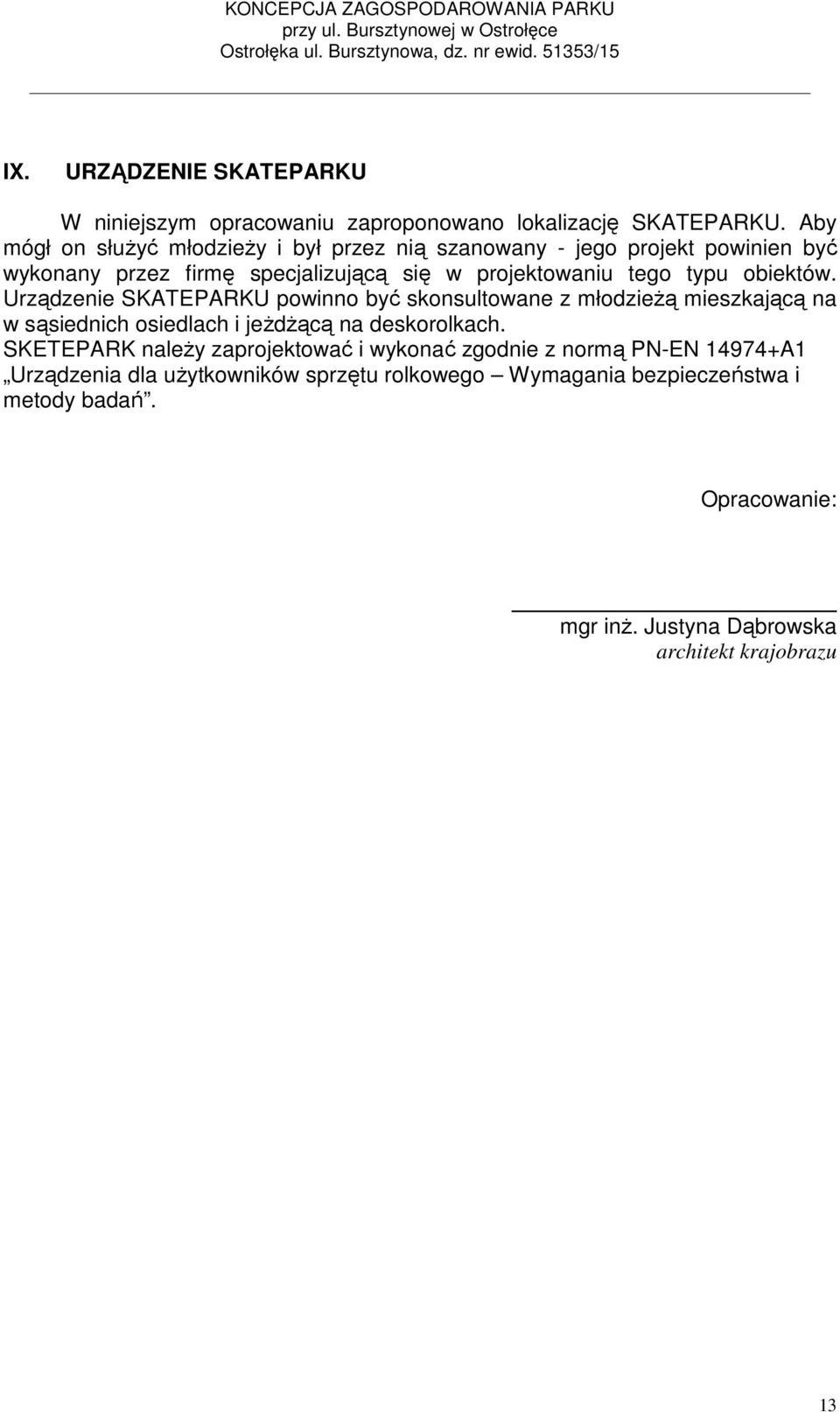

13 IX. URZĄDZENIE SKATEPARKU W niniejszym opracowaniu zaproponowano lokalizację SKATEPARKU. Aby mógł on służyć młodzieży i był przez nią szanowany - jego projekt powinien być wykonany przez firmę specjalizującą się w projektowaniu tego typu obiektów. Urządzenie SKATEPARKU powinno być skonsultowane z młodzieżą mieszkającą na w sąsiednich osiedlach i jeżdżącą na deskorolkach. SKETEPARK należy zaprojektować i wykonać zgodnie z normą PN-EN A1 Urządzenia dla użytkowników sprzętu rolkowego Wymagania bezpieczeństwa i metody badań. Opracowanie: mgr inż. Justyna Dąbrowska architekt krajobrazu 13

14

15

16
