1 ul. Okulickiego 30/ Piaseczno mail: tel.: Projekt Leśnego Parku Wiejska na działce nr ew. 71/2 obr. 17, u zbiegu ul. Szkolna, Wiejska, Wawerska w Otwocku w ramach zadania budżetowego nr 214 pn. Leśny Park "Wiejska" Koncepcja zagospodarowania terenu wariant I Lokalizacja inwestycji Inwestor Działka o nr ew. 71/2 obr. 17 w Otwocku Miasto Otwock Adres inwestora ul. Armii Krajowej Otwock Autorzy opracowania Architektura: mgr inż. arch. Marcin Bujanowski nr upraw. BŁ/299/94 Architektura krajobrazu: mgr inż. arch. kraj. Joanna Głogosz mgr inż. arch. kraj. Magdalena Rosłonek Branża sanitarna mgr inż. Łukasz Skarżyński upr. MAZ/0420/poos/12 Branża elektryczna: mgr inż. Tomasz Barszcz upr. WA-988/93 mgr inż. Radosław Jagumieńczyk czerwiec, 2019

2

3 Spis treści 1. OPIS KONCEPCJI ZAGOSPODAROWANIA TERENU Zakres opracowania Wytyczne projektowe Stan istniejący Założenia projektowe Opis elementów projektowanych Nawierzchnia Mała architektura Planowana roślinność SPIS ZAŁĄCZNIKÓW SPIS RYSUNKÓW Strona 3 z 28

4 1. OPIS KONCEPCJI ZAGOSPODAROWANIA TERENU 1.1. Zakres opracowania Zakres opracowania obejmuje wykonanie wielobranżowej dokumentacji projektowo kosztorysowej Leśnego Parku Wiejska na działce nr ew. 71/2 obr. 17 u zbiegu ul. Szkolna Wiejska, Wawerska w Otwocku w ramach zadania budżetowego nr 214 pn. Leśny Park "Wiejska" 1.2. Wytyczne projektowe Projekt zakłada poprawę dostępności terenu zieleni objętego opracowaniem. Projekt zakłada dostosowanie programu użytkowego do każdej z grup wiekowych, szczególnie rodzin z dziećmi. Planowane wyposażenie parku to: Ścieżki o naturalnej nawierzchni umożliwiające poruszanie się wózków Toaleta publiczna Oświetlenie terenu Monitoring Stacja rowerów miejskich Mała architektura (ławki, kosze na śmieci, stojaki rowerowe) Źródełko wody pitnej Naturalny plac zabaw Siłownia plenerowa Flowpark Pień-szafa dla wędrującej książki Miejsce do spotkań sąsiedzkich z zadaszeniem (warsztatów, grillowania) Strona 4 z 28

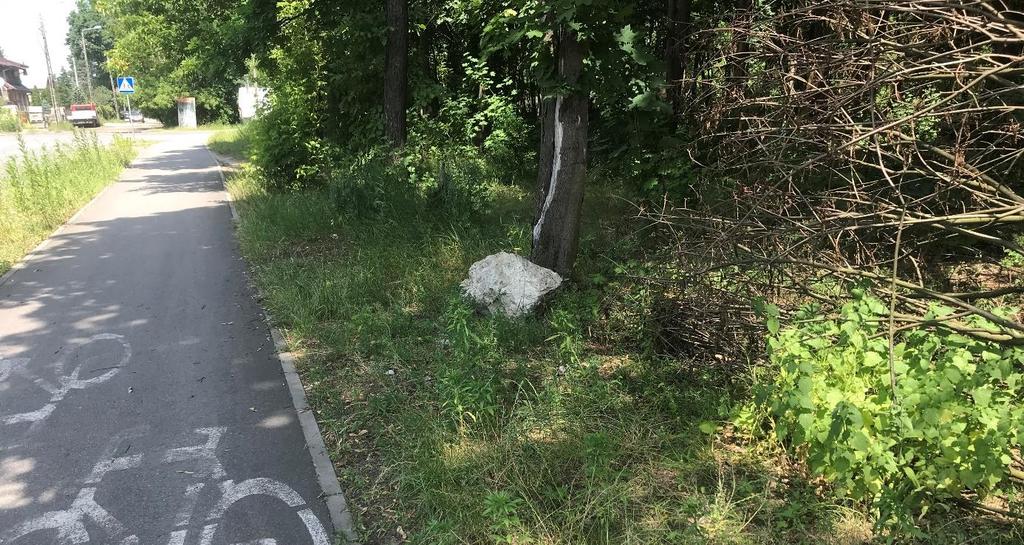

5 1.3. Stan istniejący Powierzchnia terenu opracowania wynosi ok. 7171,07 m 2. Teren leży u zbiegu ulic Szkolna, Wiejska, Wawerska w Otwocku. Wzdłuż ul. Wawerskiej biegnie chodnik oraz latarnie, wzdłuż ul. Wiejskiej przebiega ścieżka rowerowa. Rysunek 1 Widok na północną granicę opracowania wzdłuż ul. Wawerskiej z widocznym chodnikiem, latarniami i małą architekturą. Rysunek 2 Widok na teren opracowania od ul. Wiejskiej Strona 5 z 28

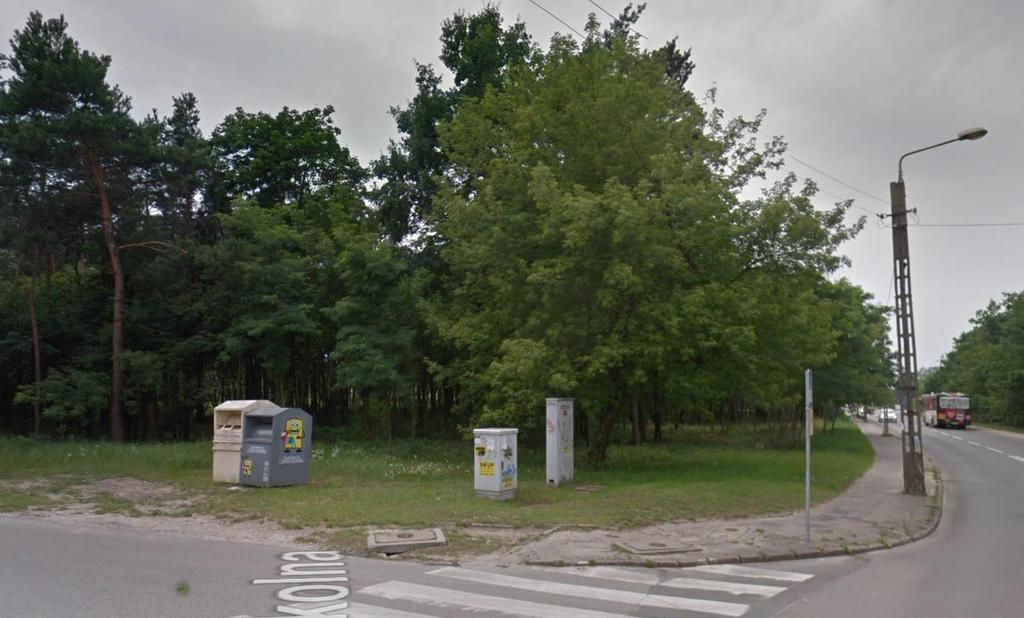

6 Na teren opracowania prowadzą przejścia dla pieszych zlokalizowane w dwóch narożnikach działki od strony północnej. Rysunek 3 Widok na teren opracowania ze strony skrzyżowania ul. Wawerskiej z ul. Szkolną Rysunek 4 Widok na teren opracowania ze strony skrzyżowania ul. Wawerskiej z ul. Wiejską Strona 6 z 28

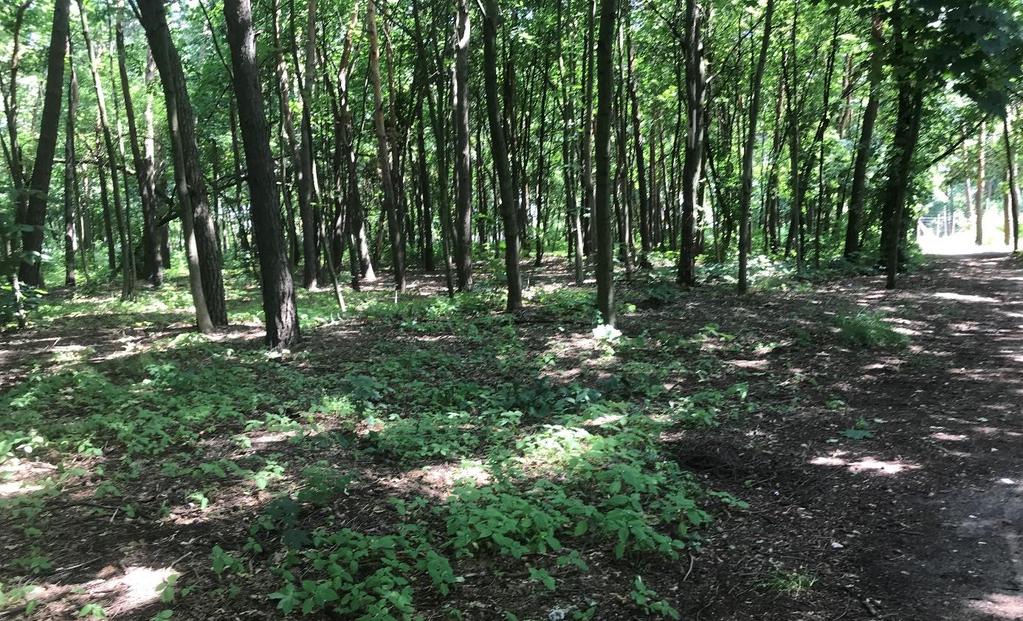

7 Teren jest silnie zadrzewiony. Nie posiada żadnej kubatury. Działka uzbrojona jest w sieć telekomunikacyjną wzdłuż ul. Wawerskiej. W północno zachodnim narożniku terenu zlokalizowane zostały dwie naziemne skrzynki telekomunikacyjne. W północno - zachodnim oraz południowowschodnim narożniku terenu znajdują się rozdzielnice SN z transformatorem. Rysunek 5 Widok na centralną część terenu opracowania Rysunek 6 Widok na rozdzielnice SN z transformatorem od strony ul. Szkolnej Strona 7 z 28

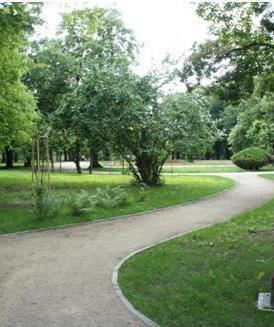

8 1.4. Założenia projektowe Głównym założeniem projektowym jest stworzenie przestrzeni w której miejsce dla siebie znajdzie użytkownik z każdej grupy wiekowej. Przestrzeń jest kształtowana tak aby dać możliwość spotkania Opis elementów projektowanych Nawierzchnia Rysunek 8 Wersja 1- nawierzchnia mieneralna Rysunek 7 Wersja 2 Ziemna (pospółka) Strona 8 z 28

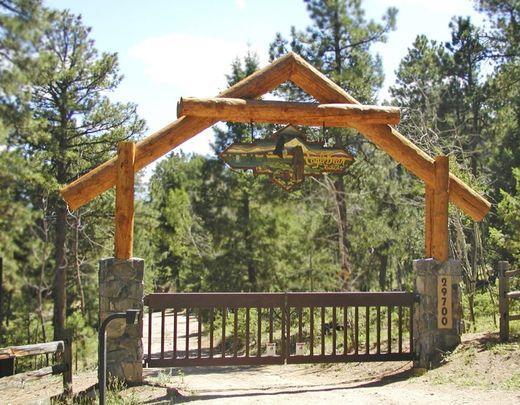

9 Mała architektura -strefa wejściowa Rysunek 9 Wersja 1 - Brama podkreślająca wejście do Parku Wersja 2 zakłada podkreślenie wejścia za pomocą barwnych nasadzeń wielogatunkowych w stylu rustykalnym. Strona 9 z 28

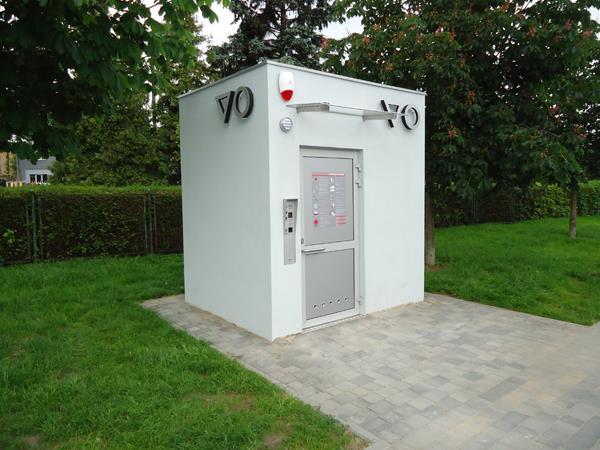

10 -latarnie Rysunek 11 Wersja 1 - Latarnia Rysunek 10 - Wersja 2 - Latarnia -toaleta Strona 10 z 28

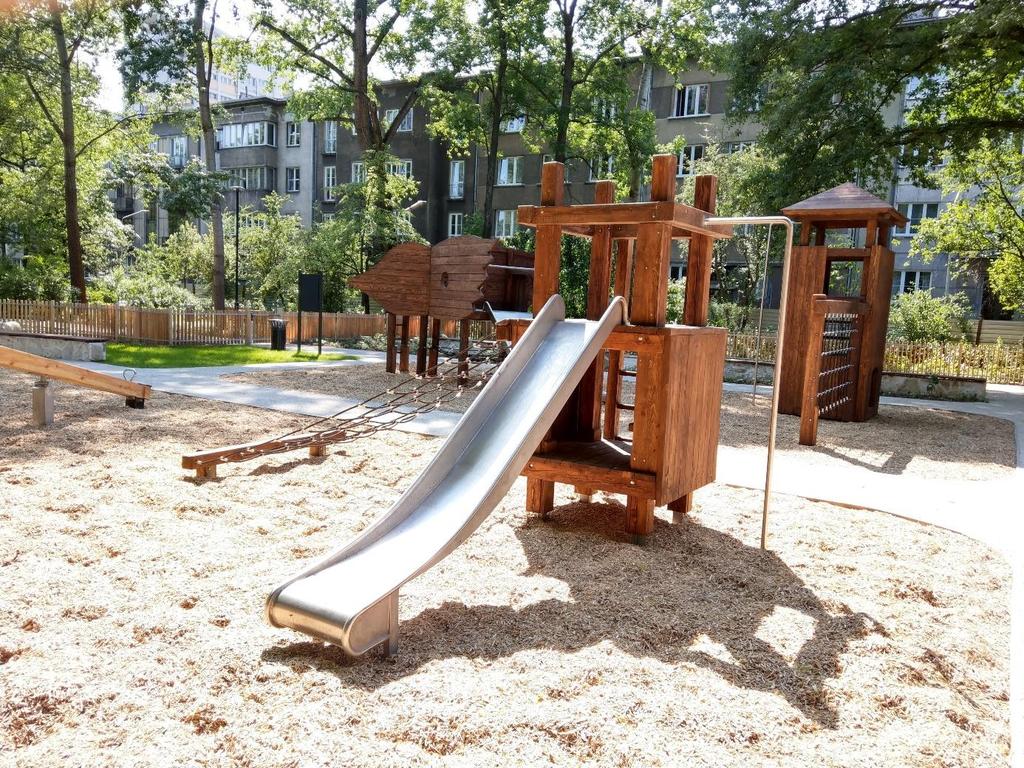

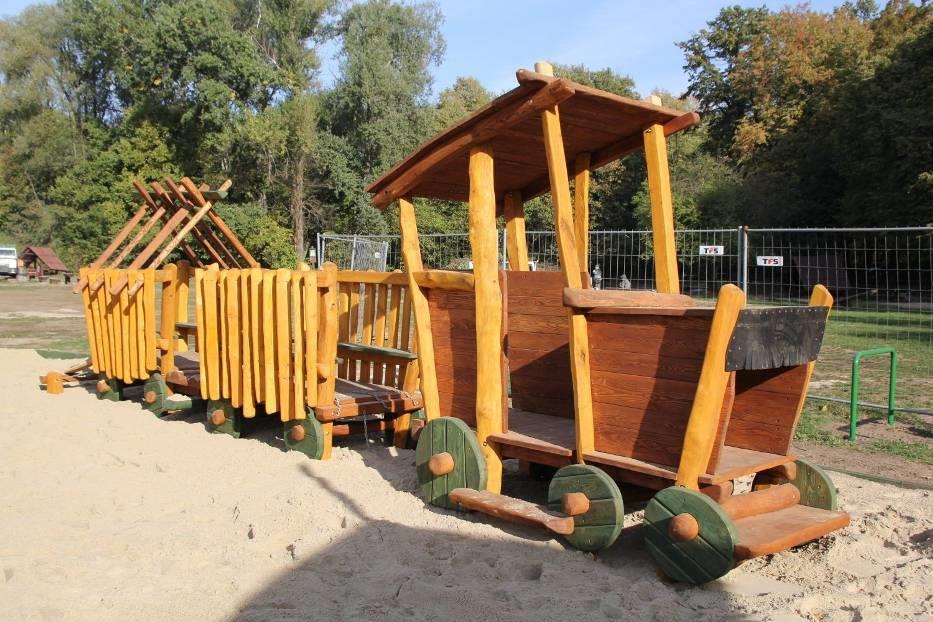

11 -naturalny plac zabaw temat Wiejska Zagroda Strona 11 z 28

12 Strona 12 z 28

13 Strona 13 z 28

14 Strona 14 z 28

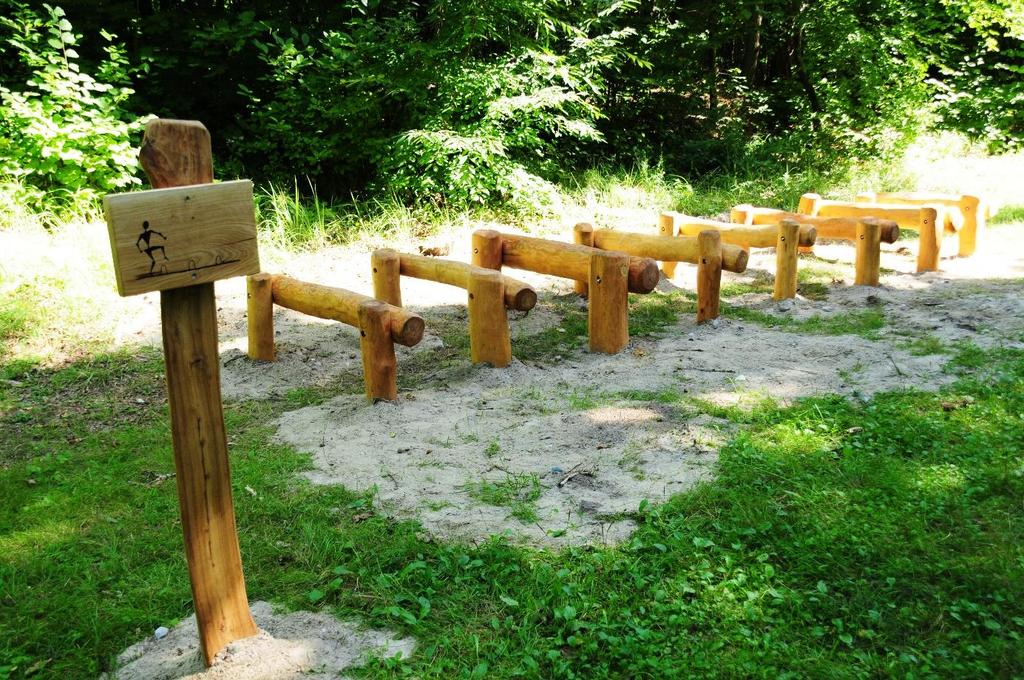

15 - ogrodzenie placu zabaw Rysunek 12 Wersja 1 - Ogrodzenie z desek Rysunek 13 Wersja 2 - Ogrodzenie wierzbowe -siłownia plenerowa Strona 15 z 28

16 Strona 16 z 28

17 Strona 17 z 28

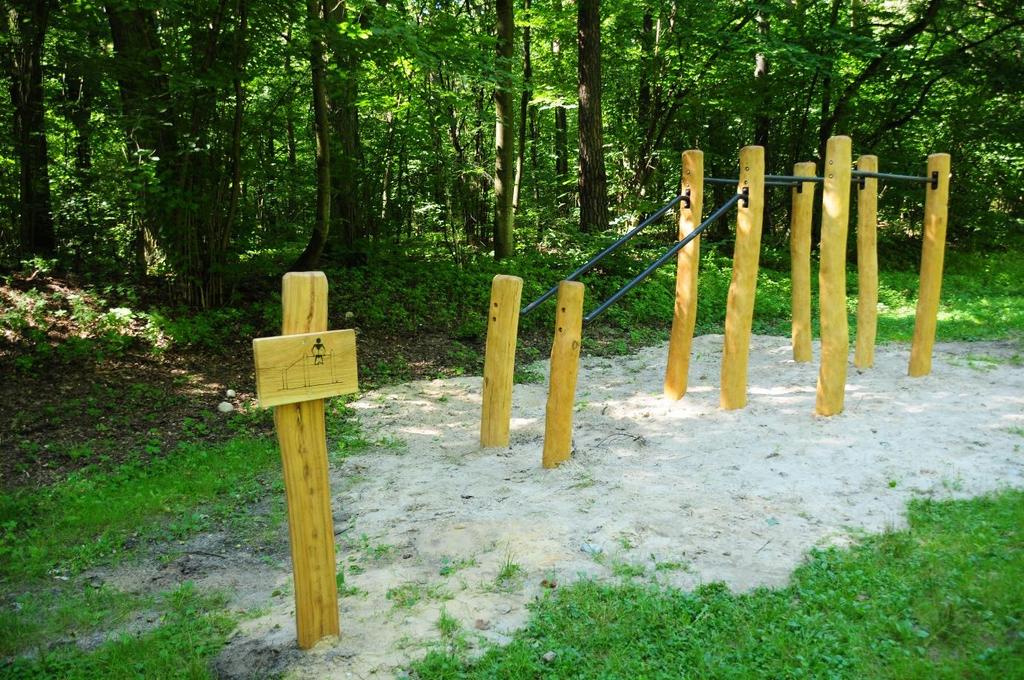

18 Rysunek 14 Wersja 2 - Silownia plenerowa, podwójne urządzenia na słupach Strona 18 z 28

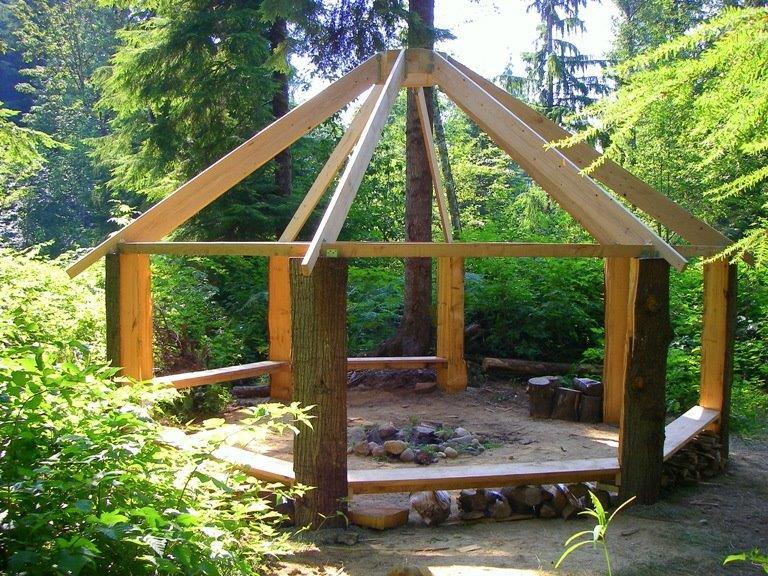

19 -hamaki -altana z miejscem na ognisko, wydarzenia plenerowe (warsztaty) Zagospodarowanie strefy grillowej/ogniska Rysunek 15 - Wersja 1 Strona 19 z 28

20 Rysunek 16 Wersja 1 Rysunek 17 Wersja 1 Strona 20 z 28

21 Rysunek 18 Wersja 1 - Ruszt Rysunek 19 Wersja 2 - Zagłębione ognisko Strona 21 z 28

22 Rysunek 20 Wersja 2 - Stół na osób prosty lub w kształcei litery C. Strona 22 z 28

23 -biblioteka plenerowa- usytuowana w centralnym punkcie Parku Strona 23 z 28

24 -flowpark Strona 24 z 28

25 Strona 25 z 28

26 1.6. Planowana roślinność Ze względu na duże zacienienie na terenie opracowania zakłada się wprowadzenie rabat wielogatunkowych w sąsiedztwie wejść. Nasadzenia mogą być realizowane przez mieszkańców w ramach akcji na otwarcie Parku. Proponowane jest również wprowadzenie nasadzeń tworzących bufor między droga a placem zabaw, a także przysłaniających transformatory. Strona 26 z 28

27 Strona 27 z 28

28 2. SPIS ZAŁĄCZNIKÓW K-01 Koncepcja zagospodarowania terenu wersja 1 skala 1:500 K-02 Koncepcja zagospodarowania terenu wersja 2 skala 1: SPIS RYSUNKÓW Rysunek 1 Widok na północną granicę opracowania wzdłuż ul. Wawerskiej z widocznym chodnikiem, latarniami i małą architekturą Rysunek 2 Widok na teren opracowania od ul. Wiejskiej... 5 Rysunek 3 Widok na teren opracowania ze strony skrzyżowania ul. Wawerskiej z ul. Szkolną... 6 Rysunek 4 Widok na teren opracowania ze strony skrzyżowania ul. Wawerskiej z ul. Wiejską... 6 Rysunek 5 Widok na centralną część terenu opracowania... 7 Rysunek 6 Widok na rozdzielnice SN z transformatorem od strony ul. Szkolnej... 7 Rysunek 8 Wersja 1- nawierzchnia mieneralna... 8 Rysunek 7 Wersja 2 Ziemna (pospółka)... 8 Rysunek 9 Wersja 1 - Brama podkreślająca wejście do Parku... 9 Rysunek 10 - Wersja 2 - Latarnia Rysunek 11 Wersja 1 - Latarnia Rysunek 13 Wersja 1 - Ogrodzenie z desek Rysunek 12 Wersja 2 - Ogrodzenie wierzbowe Rysunek 14 Wersja 2 - Silownia plenerowa, podwójne urządzenia na słupach Rysunek 15 - Wersja Rysunek 16 Wersja Rysunek 17 Wersja Rysunek 18 Wersja 1 - Ruszt Rysunek 19 Wersja 2 - Zagłębione ognisko Rysunek 20 Wersja 2 - Stół na osób prosty lub w kształcei litery C Strona 28 z 28
