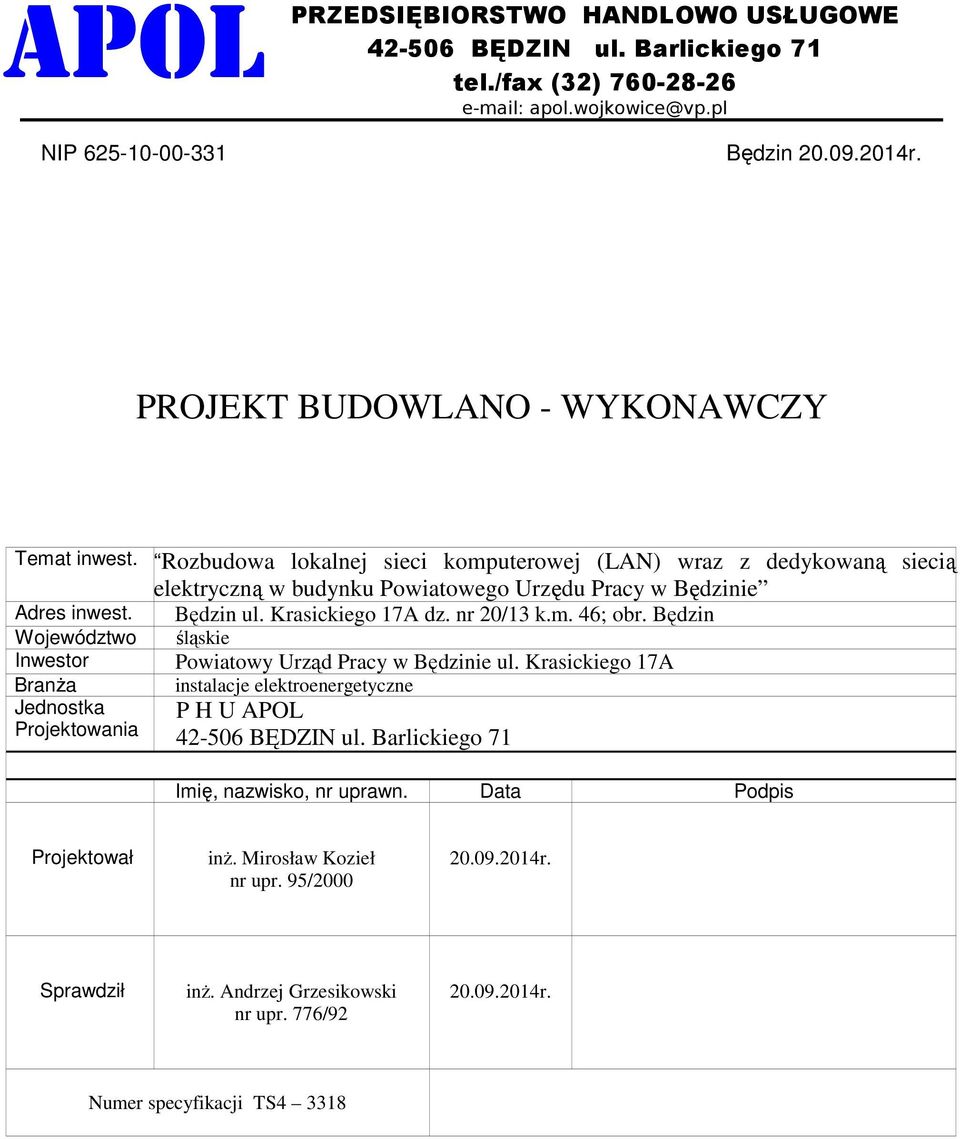

1 APOL NIP PRZEDSIĘBIORSTWO HANDLOWO USŁUGOWE BĘDZIN ul. Barlickiego 71 tel./fax (32) Będzin r. PROJEKT BUDOWLANO - WYKONAWCZY Temat inwest. Adres inwest. Województwo Inwestor Branża Jednostka Projektowania Rozbudowa lokalnej sieci komputerowej (LAN) wraz z dedykowaną siecią elektryczną w budynku Powiatowego Urzędu Pracy w Będzinie Będzin ul. Krasickiego 17A dz. nr 20/13 k.m. 46; obr. Będzin śląskie Powiatowy Urząd Pracy w Będzinie ul. Krasickiego 17A instalacje elektroenergetyczne P H U APOL BĘDZIN ul. Barlickiego 71 Imię, nazwisko, nr uprawn. Data Podpis Projektował inż. Mirosław Kozieł nr upr. 95/ r. Sprawdził inż. Andrzej Grzesikowski nr upr. 776/ r. Numer specyfikacji TS4 3318

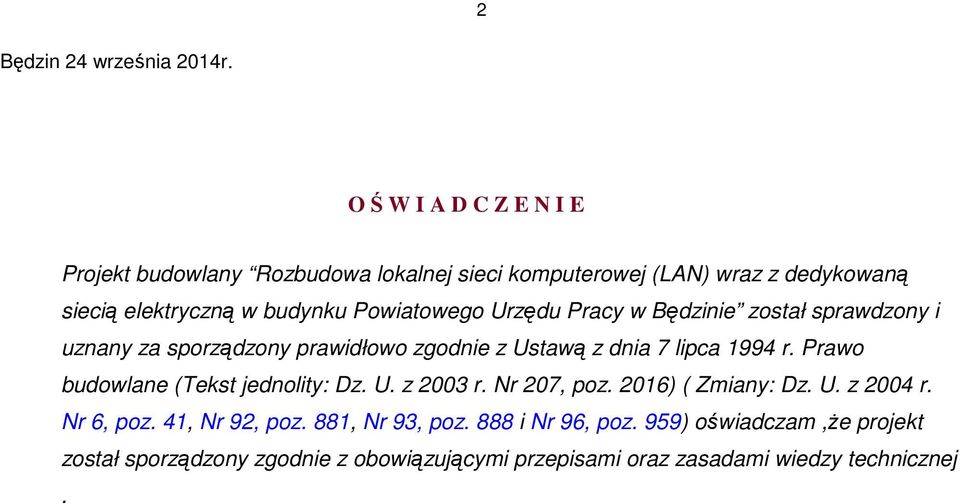

2 2 Będzin 24 września 2014r. O Ś W I A D C Z E N I E Projekt budowlany Rozbudowa lokalnej sieci komputerowej (LAN) wraz z dedykowaną siecią elektryczną w budynku Powiatowego Urzędu Pracy w Będzinie został sprawdzony i uznany za sporządzony prawidłowo zgodnie z Ustawą z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2003 r. Nr 207, poz. 2016) ( Zmiany: Dz. U. z 2004 r. Nr 6, poz. 41, Nr 92, poz. 881, Nr 93, poz. 888 i Nr 96, poz. 959) oświadczam,że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

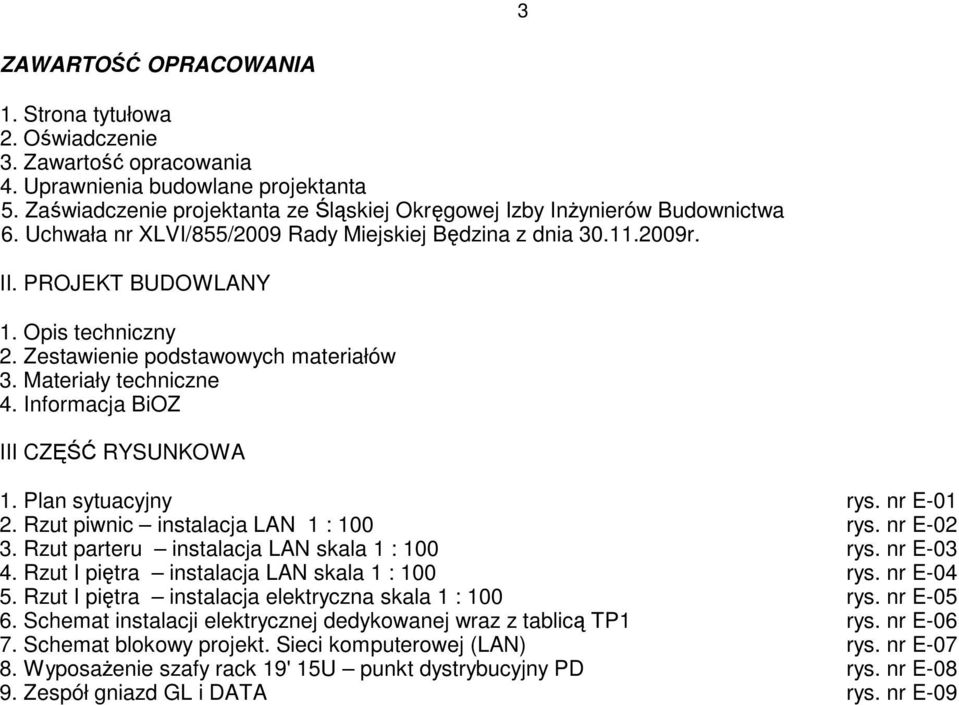

3 3 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Oświadczenie 3. Zawartość opracowania 4. Uprawnienia budowlane projektanta 5. Zaświadczenie projektanta ze Śląskiej Okręgowej Izby Inżynierów Budownictwa 6. Uchwała nr XLVI/855/2009 Rady Miejskiej Będzina z dnia r. II. PROJEKT BUDOWLANY 1. Opis techniczny 2. Zestawienie podstawowych materiałów 3. Materiały techniczne 4. Informacja BiOZ III CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny rys. nr E Rzut piwnic instalacja LAN 1 : 100 rys. nr E Rzut parteru instalacja LAN skala 1 : 100 rys. nr E Rzut I piętra instalacja LAN skala 1 : 100 rys. nr E Rzut I piętra instalacja elektryczna skala 1 : 100 rys. nr E Schemat instalacji elektrycznej dedykowanej wraz z tablicą TP1 rys. nr E Schemat blokowy projekt. Sieci komputerowej (LAN) rys. nr E Wyposażenie szafy rack 19' 15U punkt dystrybucyjny PD rys. nr E Zespół gniazd GL i DATA rys. nr E-09

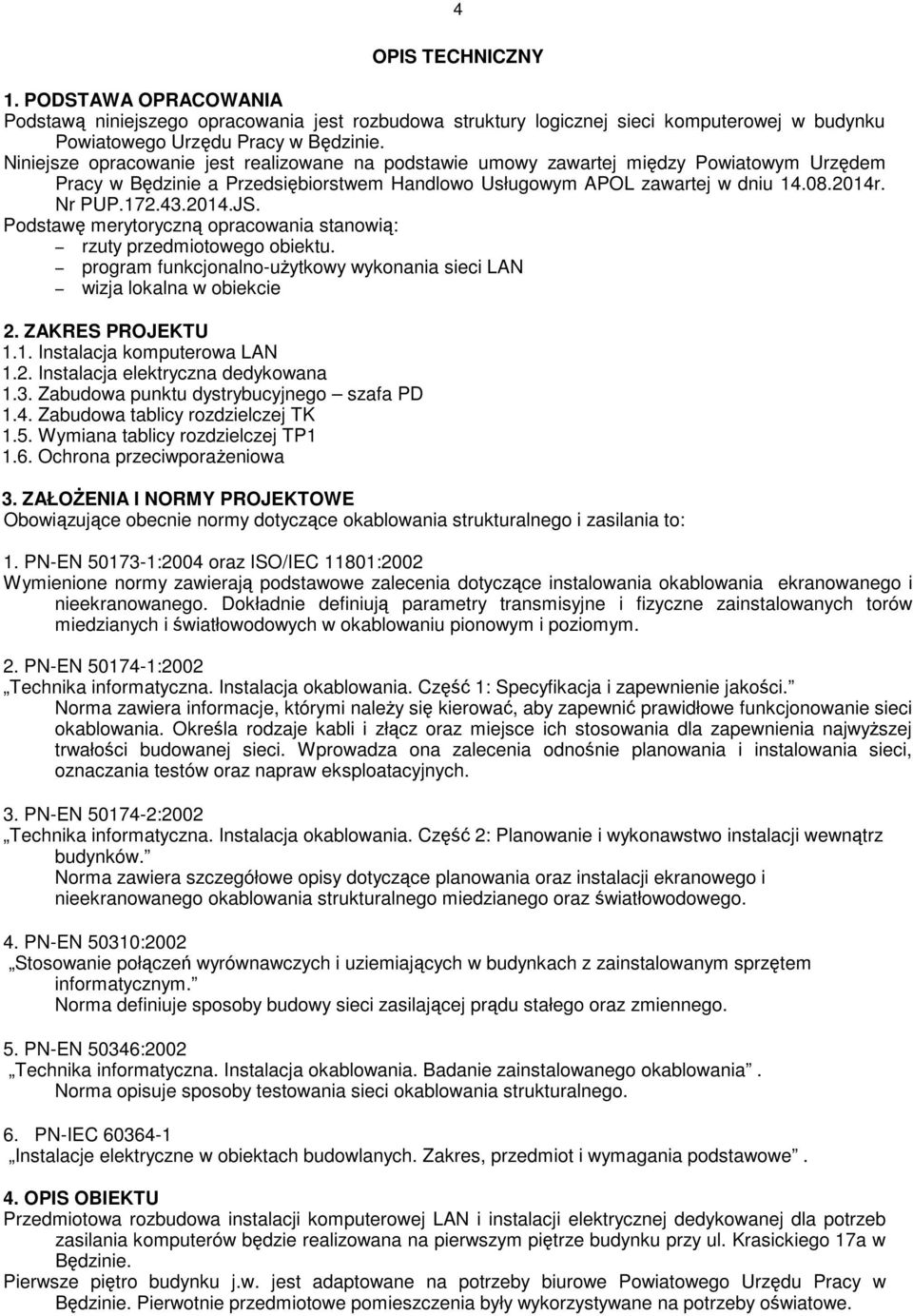

4 4 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Podstawą niniejszego opracowania jest rozbudowa struktury logicznej sieci komputerowej w budynku Powiatowego Urzędu Pracy w Będzinie. Niniejsze opracowanie jest realizowane na podstawie umowy zawartej między Powiatowym Urzędem Pracy w Będzinie a Przedsiębiorstwem Handlowo Usługowym APOL zawartej w dniu r. Nr PUP JS. Podstawę merytoryczną opracowania stanowią: rzuty przedmiotowego obiektu. program funkcjonalno-użytkowy wykonania sieci LAN wizja lokalna w obiekcie 2. ZAKRES PROJEKTU 1.1. Instalacja komputerowa LAN 1.2. Instalacja elektryczna dedykowana 1.3. Zabudowa punktu dystrybucyjnego szafa PD 1.4. Zabudowa tablicy rozdzielczej TK 1.5. Wymiana tablicy rozdzielczej TP Ochrona przeciwporażeniowa 3. ZAŁOŻENIA I NORMY PROJEKTOWE Obowiązujące obecnie normy dotyczące okablowania strukturalnego i zasilania to: 1. PN-EN :2004 oraz ISO/IEC 11801:2002 Wymienione normy zawierają podstawowe zalecenia dotyczące instalowania okablowania ekranowanego i nieekranowanego. Dokładnie definiują parametry transmisyjne i fizyczne zainstalowanych torów miedzianych i światłowodowych w okablowaniu pionowym i poziomym. 2. PN-EN :2002 Technika informatyczna. Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości. Norma zawiera informacje, którymi należy się kierować, aby zapewnić prawidłowe funkcjonowanie sieci okablowania. Określa rodzaje kabli i złącz oraz miejsce ich stosowania dla zapewnienia najwyższej trwałości budowanej sieci. Wprowadza ona zalecenia odnośnie planowania i instalowania sieci, oznaczania testów oraz napraw eksploatacyjnych. 3. PN-EN :2002 Technika informatyczna. Instalacja okablowania. Część 2: Planowanie i wykonawstwo instalacji wewnątrz budynków. Norma zawiera szczegółowe opisy dotyczące planowania oraz instalacji ekranowego i nieekranowanego okablowania strukturalnego miedzianego oraz światłowodowego. 4. PN-EN 50310:2002 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. Norma definiuje sposoby budowy sieci zasilającej prądu stałego oraz zmiennego. 5. PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania. Badanie zainstalowanego okablowania. Norma opisuje sposoby testowania sieci okablowania strukturalnego. 6. PN-IEC Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. 4. OPIS OBIEKTU Przedmiotowa rozbudowa instalacji komputerowej LAN i instalacji elektrycznej dedykowanej dla potrzeb zasilania komputerów będzie realizowana na pierwszym piętrze budynku przy ul. Krasickiego 17a w Będzinie. Pierwsze piętro budynku j.w. jest adaptowane na potrzeby biurowe Powiatowego Urzędu Pracy w Będzinie. Pierwotnie przedmiotowe pomieszczenia były wykorzystywane na potrzeby oświatowe.

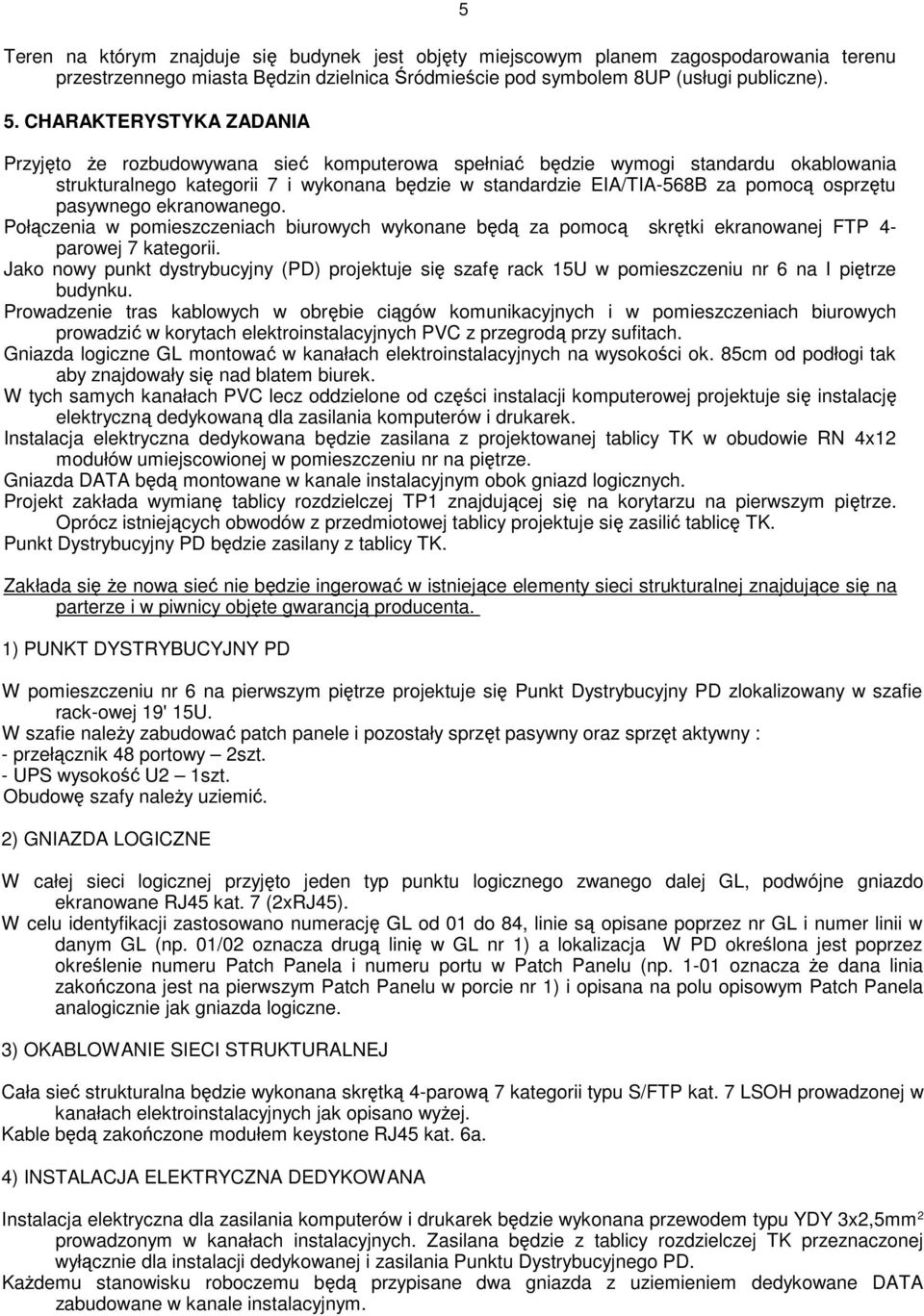

5 Teren na którym znajduje się budynek jest objęty miejscowym planem zagospodarowania terenu przestrzennego miasta Będzin dzielnica Śródmieście pod symbolem 8UP (usługi publiczne). 5. CHARAKTERYSTYKA ZADANIA Przyjęto że rozbudowywana sieć komputerowa spełniać będzie wymogi standardu okablowania strukturalnego kategorii 7 i wykonana będzie w standardzie EIA/TIA-568B za pomocą osprzętu pasywnego ekranowanego. Połączenia w pomieszczeniach biurowych wykonane będą za pomocą skrętki ekranowanej FTP 4- parowej 7 kategorii. Jako nowy punkt dystrybucyjny (PD) projektuje się szafę rack 15U w pomieszczeniu nr 6 na I piętrze budynku. Prowadzenie tras kablowych w obrębie ciągów komunikacyjnych i w pomieszczeniach biurowych prowadzić w korytach elektroinstalacyjnych PVC z przegrodą przy sufitach. Gniazda logiczne GL montować w kanałach elektroinstalacyjnych na wysokości ok. 85cm od podłogi tak aby znajdowały się nad blatem biurek. W tych samych kanałach PVC lecz oddzielone od części instalacji komputerowej projektuje się instalację elektryczną dedykowaną dla zasilania komputerów i drukarek. Instalacja elektryczna dedykowana będzie zasilana z projektowanej tablicy TK w obudowie RN 4x12 modułów umiejscowionej w pomieszczeniu nr na piętrze. Gniazda DATA będą montowane w kanale instalacyjnym obok gniazd logicznych. Projekt zakłada wymianę tablicy rozdzielczej TP1 znajdującej się na korytarzu na pierwszym piętrze. Oprócz istniejących obwodów z przedmiotowej tablicy projektuje się zasilić tablicę TK. Punkt Dystrybucyjny PD będzie zasilany z tablicy TK. Zakłada się że nowa sieć nie będzie ingerować w istniejące elementy sieci strukturalnej znajdujące się na parterze i w piwnicy objęte gwarancją producenta. 1) PUNKT DYSTRYBUCYJNY PD 5 W pomieszczeniu nr 6 na pierwszym piętrze projektuje się Punkt Dystrybucyjny PD zlokalizowany w szafie rack-owej 19' 15U. W szafie należy zabudować patch panele i pozostały sprzęt pasywny oraz sprzęt aktywny : - przełącznik 48 portowy 2szt. - UPS wysokość U2 1szt. Obudowę szafy należy uziemić. 2) GNIAZDA LOGICZNE W całej sieci logicznej przyjęto jeden typ punktu logicznego zwanego dalej GL, podwójne gniazdo ekranowane RJ45 kat. 7 (2xRJ45). W celu identyfikacji zastosowano numerację GL od 01 do 84, linie są opisane poprzez nr GL i numer linii w danym GL (np. 01/02 oznacza drugą linię w GL nr 1) a lokalizacja W PD określona jest poprzez określenie numeru Patch Panela i numeru portu w Patch Panelu (np oznacza że dana linia zakończona jest na pierwszym Patch Panelu w porcie nr 1) i opisana na polu opisowym Patch Panela analogicznie jak gniazda logiczne. 3) OKABLOWANIE SIECI STRUKTURALNEJ Cała sieć strukturalna będzie wykonana skrętką 4-parową 7 kategorii typu S/FTP kat. 7 LSOH prowadzonej w kanałach elektroinstalacyjnych jak opisano wyżej. Kable będą zakończone modułem keystone RJ45 kat. 6a. 4) INSTALACJA ELEKTRYCZNA DEDYKOWANA Instalacja elektryczna dla zasilania komputerów i drukarek będzie wykonana przewodem typu YDY 3x2,5mm 2 prowadzonym w kanałach instalacyjnych. Zasilana będzie z tablicy rozdzielczej TK przeznaczonej wyłącznie dla instalacji dedykowanej i zasilania Punktu Dystrybucyjnego PD. Każdemu stanowisku roboczemu będą przypisane dwa gniazda z uziemieniem dedykowane DATA zabudowane w kanale instalacyjnym.

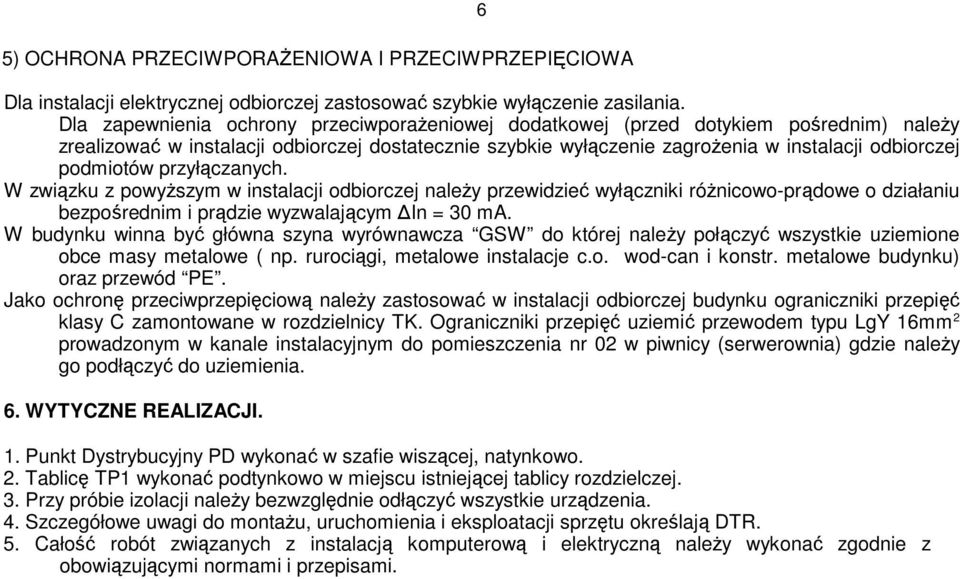

6 5) OCHRONA PRZECIWPORAŻENIOWA I PRZECIWPRZEPIĘCIOWA 6 Dla instalacji elektrycznej odbiorczej zastosować szybkie wyłączenie zasilania. Dla zapewnienia ochrony przeciwporażeniowej dodatkowej (przed dotykiem pośrednim) należy zrealizować w instalacji odbiorczej dostatecznie szybkie wyłączenie zagrożenia w instalacji odbiorczej podmiotów przyłączanych. W związku z powyższym w instalacji odbiorczej należy przewidzieć wyłączniki różnicowo-prądowe o działaniu bezpośrednim i prądzie wyzwalającym In = 30 ma. W budynku winna być główna szyna wyrównawcza GSW do której należy połączyć wszystkie uziemione obce masy metalowe ( np. rurociągi, metalowe instalacje c.o. wod-can i konstr. metalowe budynku) oraz przewód PE. Jako ochronę przeciwprzepięciową należy zastosować w instalacji odbiorczej budynku ograniczniki przepięć klasy C zamontowane w rozdzielnicy TK. Ograniczniki przepięć uziemić przewodem typu LgY 16mm 2 prowadzonym w kanale instalacyjnym do pomieszczenia nr 02 w piwnicy (serwerownia) gdzie należy go podłączyć do uziemienia. 6. WYTYCZNE REALIZACJI. 1. Punkt Dystrybucyjny PD wykonać w szafie wiszącej, natynkowo. 2. Tablicę TP1 wykonać podtynkowo w miejscu istniejącej tablicy rozdzielczej. 3. Przy próbie izolacji należy bezwzględnie odłączyć wszystkie urządzenia. 4. Szczegółowe uwagi do montażu, uruchomienia i eksploatacji sprzętu określają DTR. 5. Całość robót związanych z instalacją komputerową i elektryczną należy wykonać zgodnie z obowiązującymi normami i przepisami.

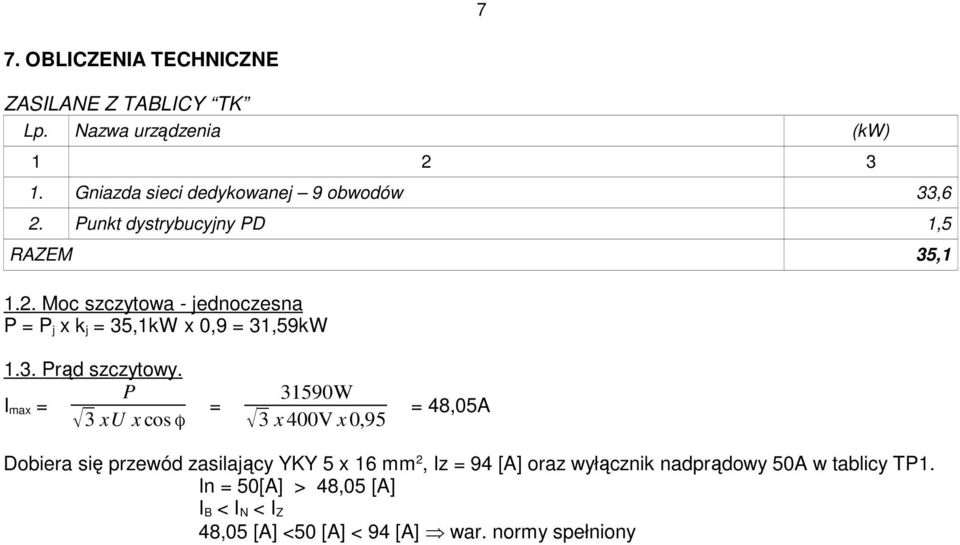

7 7 7. OBLICZENIA TECHNICZNE ZASILANE Z TABLICY TK Lp. Nazwa urządzenia (kw) Gniazda sieci dedykowanej 9 obwodów 33,6 2. Punkt dystrybucyjny PD 1,5 RAZEM 35, Moc szczytowa - jednoczesna P = P j x k j = 35,1kW x 0,9 = 31,59kW 1.3. Prąd szczytowy. P I max = 3 xu x cosϕ = 31590W 3 x 400V x 0,95 = 48,05A Dobiera się przewód zasilający YKY 5 x 16 mm 2, Iz = 94 [A] oraz wyłącznik nadprądowy 50A w tablicy TP1. In = 50[A] > 48,05 [A] I B < I N < I Z 48,05 [A] <50 [A] < 94 [A] war. normy spełniony

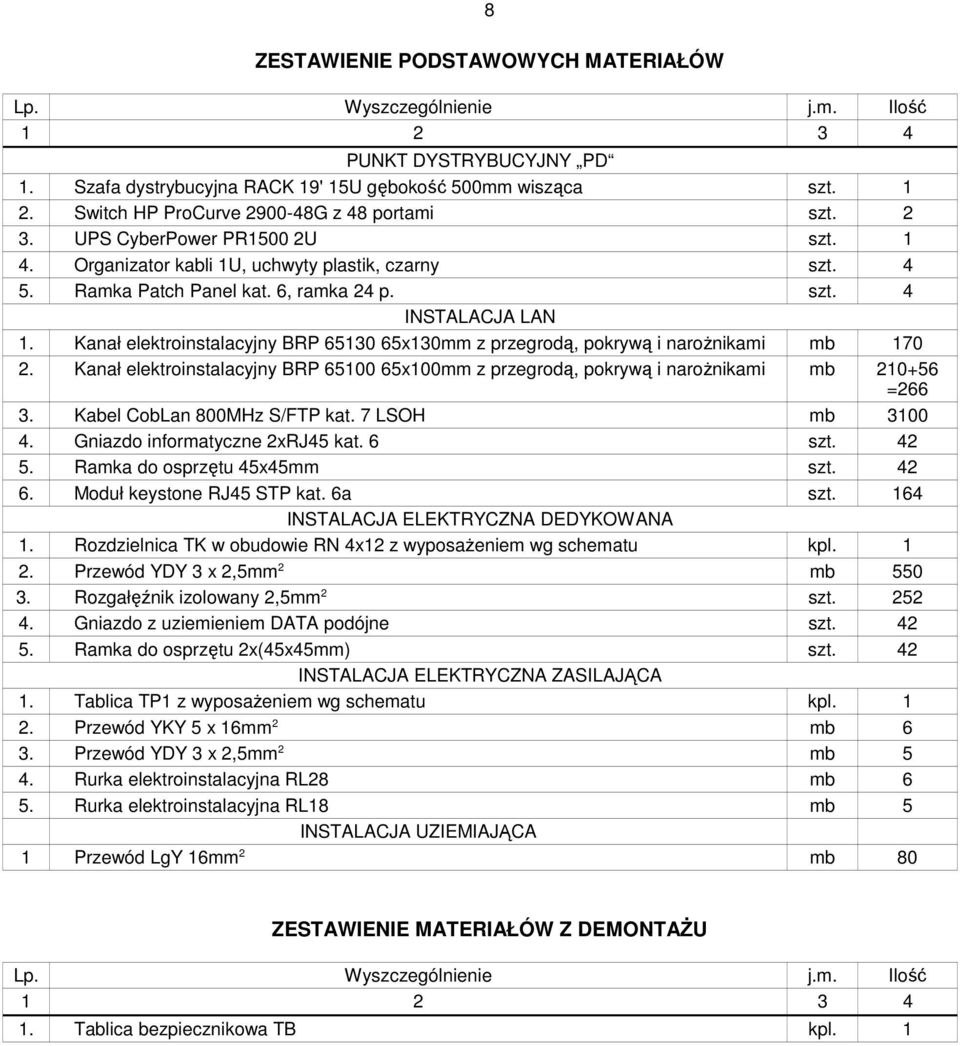

8 8 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Lp. Wyszczególnienie j.m. Ilość PUNKT DYSTRYBUCYJNY PD 1. Szafa dystrybucyjna RACK 19' 15U gębokość 500mm wisząca szt Switch HP ProCurve G z 48 portami szt UPS CyberPower PR1500 2U szt Organizator kabli 1U, uchwyty plastik, czarny szt Ramka Patch Panel kat. 6, ramka 24 p. szt. 4 INSTALACJA LAN 1. Kanał elektroinstalacyjny BRP x130mm z przegrodą, pokrywą i narożnikami mb Kanał elektroinstalacyjny BRP x100mm z przegrodą, pokrywą i narożnikami mb = Kabel CobLan 800MHz S/FTP kat. 7 LSOH mb Gniazdo informatyczne 2xRJ45 kat. 6 szt Ramka do osprzętu 45x45mm szt Moduł keystone RJ45 STP kat. 6a szt. 164 INSTALACJA ELEKTRYCZNA DEDYKOWANA 1. Rozdzielnica TK w obudowie RN 4x12 z wyposażeniem wg schematu kpl Przewód YDY 3 x 2,5mm 2 mb Rozgałęźnik izolowany 2,5mm 2 szt Gniazdo z uziemieniem DATA podójne szt Ramka do osprzętu 2x(45x45mm) szt. 42 INSTALACJA ELEKTRYCZNA ZASILAJĄCA 1. Tablica TP1 z wyposażeniem wg schematu kpl Przewód YKY 5 x 16mm 2 mb 6 3. Przewód YDY 3 x 2,5mm 2 mb 5 4. Rurka elektroinstalacyjna RL28 mb 6 5. Rurka elektroinstalacyjna RL18 mb 5 INSTALACJA UZIEMIAJĄCA 1 Przewód LgY 16mm 2 mb 80 ZESTAWIENIE MATERIAŁÓW Z DEMONTAŻU Lp. Wyszczególnienie j.m. Ilość Tablica bezpiecznikowa TB kpl. 1

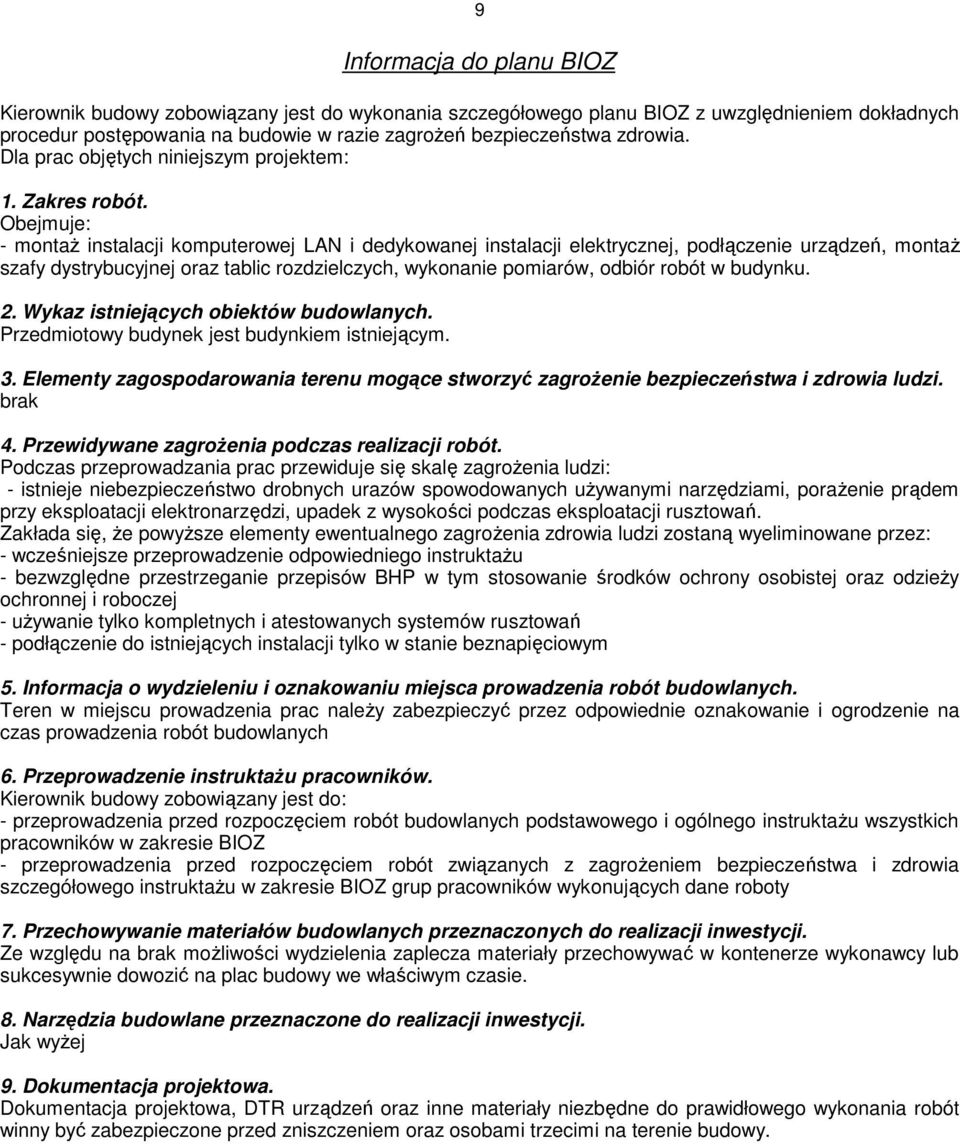

9 9 Informacja do planu BIOZ Kierownik budowy zobowiązany jest do wykonania szczegółowego planu BIOZ z uwzględnieniem dokładnych procedur postępowania na budowie w razie zagrożeń bezpieczeństwa zdrowia. Dla prac objętych niniejszym projektem: 1. Zakres robót. Obejmuje: - montaż instalacji komputerowej LAN i dedykowanej instalacji elektrycznej, podłączenie urządzeń, montaż szafy dystrybucyjnej oraz tablic rozdzielczych, wykonanie pomiarów, odbiór robót w budynku. 2. Wykaz istniejących obiektów budowlanych. Przedmiotowy budynek jest budynkiem istniejącym. 3. Elementy zagospodarowania terenu mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi. brak 4. Przewidywane zagrożenia podczas realizacji robót. Podczas przeprowadzania prac przewiduje się skalę zagrożenia ludzi: - istnieje niebezpieczeństwo drobnych urazów spowodowanych używanymi narzędziami, porażenie prądem przy eksploatacji elektronarzędzi, upadek z wysokości podczas eksploatacji rusztowań. Zakłada się, że powyższe elementy ewentualnego zagrożenia zdrowia ludzi zostaną wyeliminowane przez: - wcześniejsze przeprowadzenie odpowiedniego instruktażu - bezwzględne przestrzeganie przepisów BHP w tym stosowanie środków ochrony osobistej oraz odzieży ochronnej i roboczej - używanie tylko kompletnych i atestowanych systemów rusztowań - podłączenie do istniejących instalacji tylko w stanie beznapięciowym 5. Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych. Teren w miejscu prowadzenia prac należy zabezpieczyć przez odpowiednie oznakowanie i ogrodzenie na czas prowadzenia robót budowlanych 6. Przeprowadzenie instruktażu pracowników. Kierownik budowy zobowiązany jest do: - przeprowadzenia przed rozpoczęciem robót budowlanych podstawowego i ogólnego instruktażu wszystkich pracowników w zakresie BIOZ - przeprowadzenia przed rozpoczęciem robót związanych z zagrożeniem bezpieczeństwa i zdrowia szczegółowego instruktażu w zakresie BIOZ grup pracowników wykonujących dane roboty 7. Przechowywanie materiałów budowlanych przeznaczonych do realizacji inwestycji. Ze względu na brak możliwości wydzielenia zaplecza materiały przechowywać w kontenerze wykonawcy lub sukcesywnie dowozić na plac budowy we właściwym czasie. 8. Narzędzia budowlane przeznaczone do realizacji inwestycji. Jak wyżej 9. Dokumentacja projektowa. Dokumentacja projektowa, DTR urządzeń oraz inne materiały niezbędne do prawidłowego wykonania robót winny być zabezpieczone przed zniszczeniem oraz osobami trzecimi na terenie budowy.
