1 Opis techniczny- branŝa arch. I. DANE OGÓLNE 1.0. Adres inwestycji: Gdańsk, Dębinki 7, budynek nr 15, parter 2.0. Inwestor: Uniwersyteckie Centrum Kliniczne w Gdańsku, Gdańsk, ul. Dębinki Podstawa opracowania: - wytyczne Inwestora - inwentaryzacja budowlana stanu istniejącego - koncepcja programowo- przestrzenna uzgodniona z Inwestorem 5.0. Przedmiot opracowania: Przedmiotem niniejszego opracowania jest wykonanie remontu pomieszczeń zwolnionych przez Klinikę Neurologii Rozwojowej na potrzeby tymczasowej pobieralni materiału biologicznego. Lokalizacja na czas remontu pomieszczeń pobieralni w budynku nr 8 II. OPIS ARCHITEKTONICZNO-BUDOWLANY 1.0. Opis stanu istniejącego 1.1. Lokalizacja Budynek nr 15 jest czynnym obiektem szpitalnym, w którym znajdują się równieŝ zespoły pomieszczeń dydaktycznych dla studentów GUMed. Na parterze w części wschodniej budynku oraz na I piętrze w części zachodniej znajduje się Klinika Neurologii Dorosłych. Na I piętrze w części wschodniej oraz na II piętrze znajdują się pomieszczenia dydaktyczne. Pomieszczenia objęte opracowaniem znajdują się na parterze, w zachodniej części budynku nr 15. Zespół pomieszczeń obejmuje dawne sale chorych usytuowane wzdłuŝ korytarza, pomieszczenia personelu ( dyŝurki pielęgniarek, oddziałowej), gabinet badań oraz zespół 1

2 pomieszczeń higieniczno sanitarnych Rozwiązania konstrukcyjno- materiałowe oraz instalacje Remont obejmuje prace wewnątrz pomieszczeń, bez konieczności wykonywania robót zewnętrznych. Ściany wewnętrzne: murowane z cegły lub bloczków gazobetonowych Wykończenie ścian: malowanie farbą emulsyjną, fartuchy z glazury przy umywalkach, glazura na ścianach węzłów sanitarnych Sufity- podsufitki stropu istniejącego oraz sufity podwieszane, rozbieralne, modułowe Posadzki- rulonowe wykładziny z pcv oraz płytki ceramiczne Stolarka okienna: okna zewn. z profili pcv, naświetla wewn. z profili aluminiowych Stolarka drzwiowa: drzwi drewniane oraz drzwi z profili aluminiowych Istniejące Instalacje wewnętrzne: -instalacja wod.-kan. -instalacja c.o. -instalacja wentylacji mechanicznej -gazy medyczne -instalacja elektryczna -instalacja teleinformatyczna Stan techniczny pomieszczeń jest dobry. Na skutek awarii na I piętrze na części sufitu i części ścian dwóch łazienek występują ślady po zaciekach. Przyczyna awarii na I piętrze skutkująca zaciekami- została usunięta. Usunięcie śladów po zaciekach- w zakresie prac remontowych objętych niniejszym opracowaniem. 2.0 Opis stanu projektowanego 2.1 Projektowane rozwiązania funkcjonalne Od zachodniej części budynku zaprojektowano wejście do pomieszczeń objętych opracowaniem. Istniejący półpoziom klatki schodowej stanowi wewnętrzna pochylnia umoŝliwiająca dostęp do budynku osobom poruszającym się wózkach inwalidzkich. W celu wygospodarowania poczekalni w miejscu dwóch sal chorych, przewiduje się 2

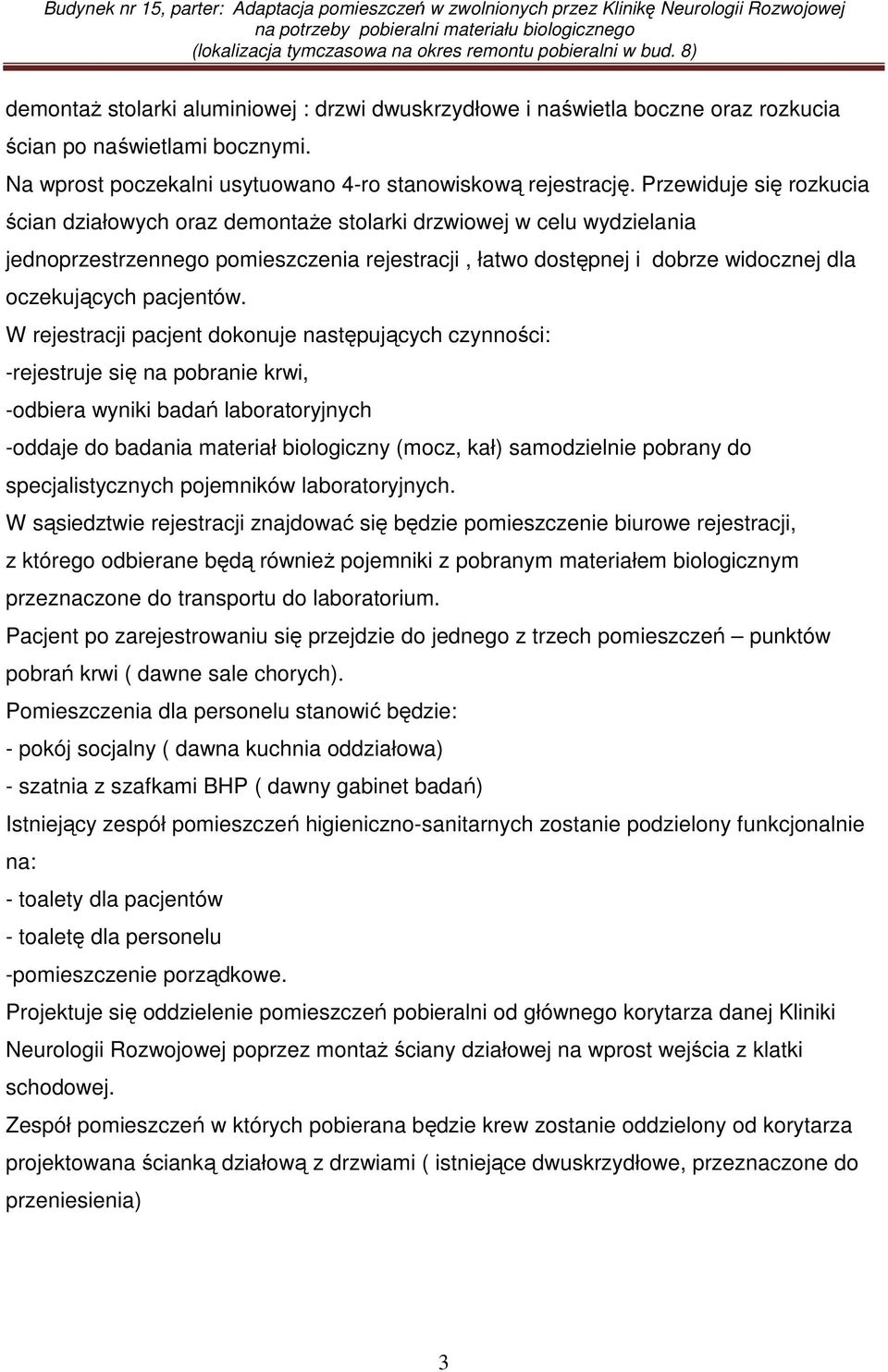

3 demontaŝ stolarki aluminiowej : drzwi dwuskrzydłowe i naświetla boczne oraz rozkucia ścian po naświetlami bocznymi. Na wprost poczekalni usytuowano 4-ro stanowiskową rejestrację. Przewiduje się rozkucia ścian działowych oraz demontaŝe stolarki drzwiowej w celu wydzielania jednoprzestrzennego pomieszczenia rejestracji, łatwo dostępnej i dobrze widocznej dla oczekujących pacjentów. W rejestracji pacjent dokonuje następujących czynności: -rejestruje się na pobranie krwi, -odbiera wyniki badań laboratoryjnych -oddaje do badania materiał biologiczny (mocz, kał) samodzielnie pobrany do specjalistycznych pojemników laboratoryjnych. W sąsiedztwie rejestracji znajdować się będzie pomieszczenie biurowe rejestracji, z którego odbierane będą równieŝ pojemniki z pobranym materiałem biologicznym przeznaczone do transportu do laboratorium. Pacjent po zarejestrowaniu się przejdzie do jednego z trzech pomieszczeń punktów pobrań krwi ( dawne sale chorych). Pomieszczenia dla personelu stanowić będzie: - pokój socjalny ( dawna kuchnia oddziałowa) - szatnia z szafkami BHP ( dawny gabinet badań) Istniejący zespół pomieszczeń higieniczno-sanitarnych zostanie podzielony funkcjonalnie na: - toalety dla pacjentów - toaletę dla personelu -pomieszczenie porządkowe. Projektuje się oddzielenie pomieszczeń pobieralni od głównego korytarza danej Kliniki Neurologii Rozwojowej poprzez montaŝ ściany działowej na wprost wejścia z klatki schodowej. Zespół pomieszczeń w których pobierana będzie krew zostanie oddzielony od korytarza projektowana ścianką działową z drzwiami ( istniejące dwuskrzydłowe, przeznaczone do przeniesienia) 3

4 2.2 Zestawienie zespołu pomieszczeń projektowanej pobieralni NR NAZWA POSADZKA ŚCIANY + uwagi ( stolarka wewn., POM POMIESZCZENIA armatura sanitarna) Klatka schodowa Naprawa podłoŝa, zaszpachlowanie ubytków, odmalowanie lamperii do olejnej z lewej strony od wejścia, (ściana wskazana na rysunku) Korytarz MontaŜ ścianek z płyt g-k 2 x 1,25cm na stelaŝu stalowym gr. 10 cm z do wygłuszeniem z wełny mineralnej w grubości profila. W ściance wydzielające punkt pobrań krwiosadzić dwuskrzydłowe drzwi z profili AL istniejące, z przeniesienia. Odmalowanie lamperii farbą olejną matową lub równowaŝną do wysokości 2,10 m oraz pasów i ościeŝy po demontaŝu stolarki aluminiowej i naświetli. Nowe ścianki z płyt g-k odmalować powyŝej lamperii farbą emulsyjną Poczekalnia 1 Wyburzenia ściany działowej pod naświetlami ( okna wewn.) do + Odmalowanie pasów j.w. po uzupełnienia w demontaŝach stolarki i naświetli. miejscach Uzupełnienie glazury na ścianie po wyburzeń demontaŝu wanienki Poczekalnia 2 Wyburzenia ściany działowej pod naświetlami ( okna wewn.) do + Odmalowanie pasów j.w. po uzupełnienia w demontaŝach stolarki i naświetli miejscach wyburzeń Pobieralnia 3 Odmalowanie pasów j.w. po demontaŝu stolarki drzwiowej 4 SUFIT Istniejący sufit podwieszony na wys. 327 cm, rozbieralny, modułowy, płyty 60 x 60 cm do

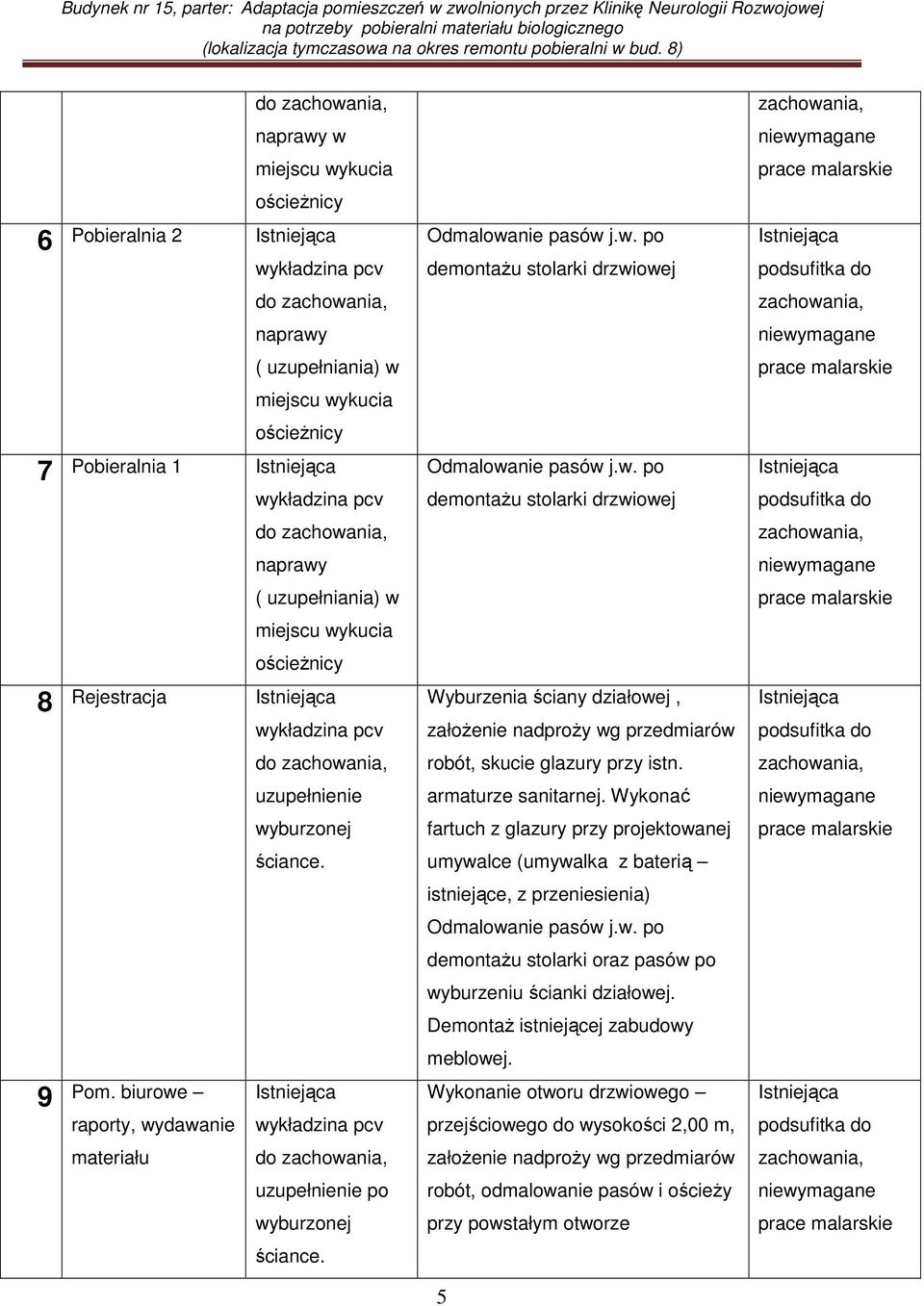

5 do naprawy w miejscu wykucia ościeŝnicy 6 Pobieralnia 2 Odmalowanie pasów j.w. po demontaŝu stolarki drzwiowej do naprawy ( uzupełniania) w miejscu wykucia ościeŝnicy 7 Pobieralnia 1 Odmalowanie pasów j.w. po demontaŝu stolarki drzwiowej do naprawy ( uzupełniania) w miejscu wykucia ościeŝnicy 8 Rejestracja Wyburzenia ściany działowej, załoŝenie nadproŝy wg przedmiarów do robót, skucie glazury przy istn. uzupełnienie armaturze sanitarnej. Wykonać wyburzonej fartuch z glazury przy projektowanej ściance. umywalce (umywalka z baterią istniejące, z przeniesienia) Odmalowanie pasów j.w. po demontaŝu stolarki oraz pasów po wyburzeniu ścianki działowej. DemontaŜ istniejącej zabudowy meblowej. 9 Pom. biurowe raporty, wydawanie Wykonanie otworu drzwiowego przejściowego do wysokości 2,00 m, materiału do załoŝenie nadproŝy wg przedmiarów uzupełnienie po robót, odmalowanie pasów i ościeŝy wyburzonej przy powstałym otworze ściance. 5

6 10 11 Pokój socjalny personelu Szatnia personelu 12 Pomieszczenie porządkowe 13 Przedsionek pomieszczeń 14 higieniczno- sanitarnych do Toaleta pacjentów Niewymagane Niewymagane glazura do. Niewymagane na ścianach powyŝej glazury glazura do zachowana. Niewymagane na ścianach powyŝej glazury glazura do. Wymiana zmurszałego tynku, odmalowanie fragmentu ściany ( ślady po zaciekach) Odmalowanie w pomieszczeniu natrysku 15 Toaleta personelu glazura do. Wymiana zmurszałego tynku, Odmalowanie w pomieszczeniu odmalowanie fragmentu ściany natrysku ( ślady po zaciekach) 16 WC pacjentów glazura do. Niewymagane na ścianach powyŝej glazury DemontaŜ skrzydeł drzwi wahadłowych oraz ościeŝnicy, montaŝ drzwi projektowanych płytowych, skrzydło 70/200 z 6

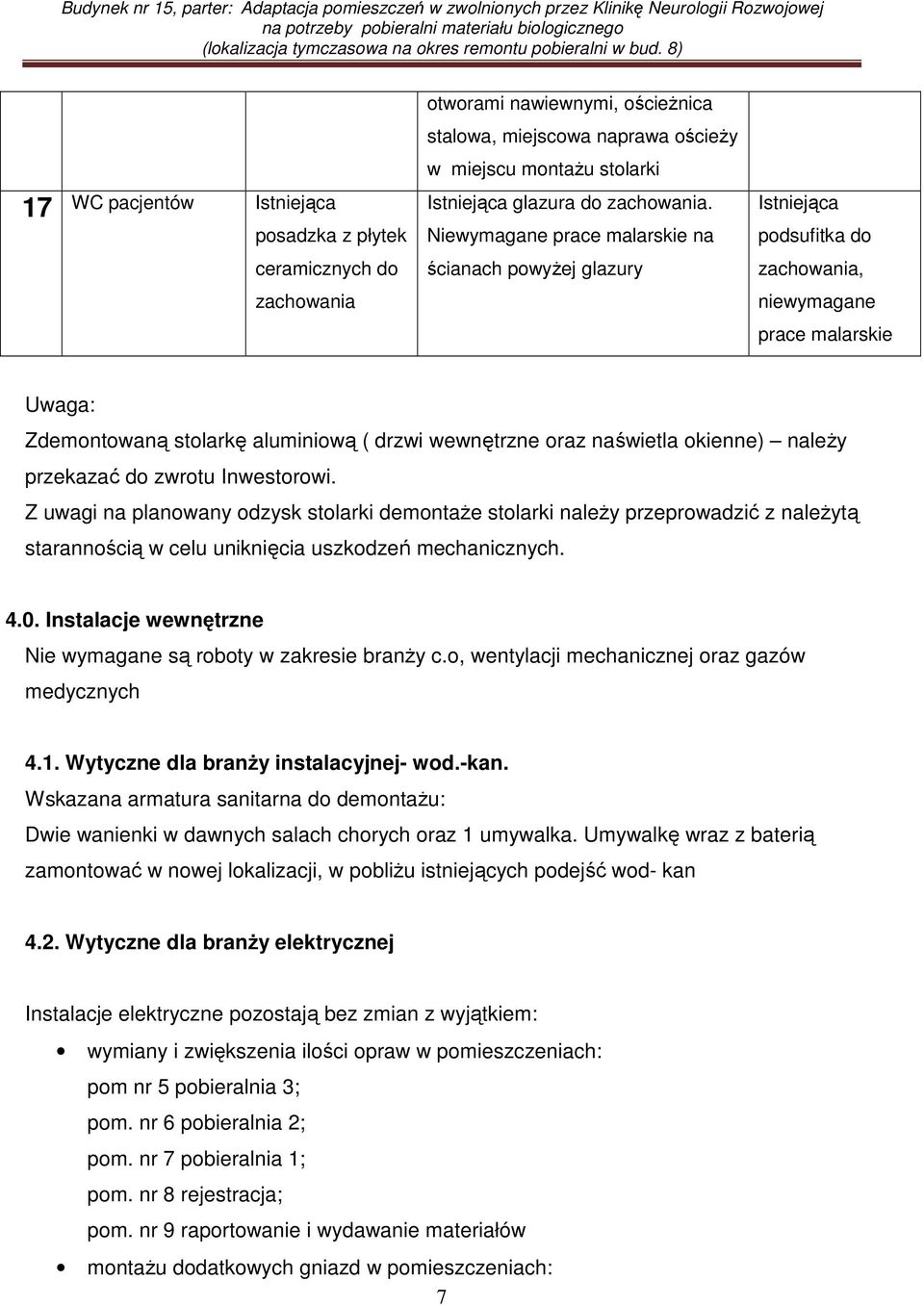

7 otworami nawiewnymi, ościeŝnica stalowa, miejscowa naprawa ościeŝy w miejscu montaŝu stolarki 17 WC pacjentów glazura do. Niewymagane na ścianach powyŝej glazury Uwaga: Zdemontowaną stolarkę aluminiową ( drzwi wewnętrzne oraz naświetla okienne) naleŝy przekazać do zwrotu Inwestorowi. Z uwagi na planowany odzysk stolarki demontaŝe stolarki naleŝy przeprowadzić z naleŝytą starannością w celu uniknięcia uszkodzeń mechanicznych Instalacje wewnętrzne Nie wymagane są roboty w zakresie branŝy c.o, wentylacji mechanicznej oraz gazów medycznych 4.1. Wytyczne dla branŝy instalacyjnej- wod.-kan. Wskazana armatura sanitarna do demontaŝu: Dwie wanienki w dawnych salach chorych oraz 1 umywalka. Umywalkę wraz z baterią zamontować w nowej lokalizacji, w pobliŝu istniejących podejść wod- kan 4.2. Wytyczne dla branŝy elektrycznej Instalacje elektryczne pozostają bez zmian z wyjątkiem: wymiany i zwiększenia ilości opraw w pomieszczeniach: pom nr 5 pobieralnia 3; pom. nr 6 pobieralnia 2; pom. nr 7 pobieralnia 1; pom. nr 8 rejestracja; pom. nr 9 raportowanie i wydawanie materiałów montaŝu dodatkowych gniazd w pomieszczeniach: 7

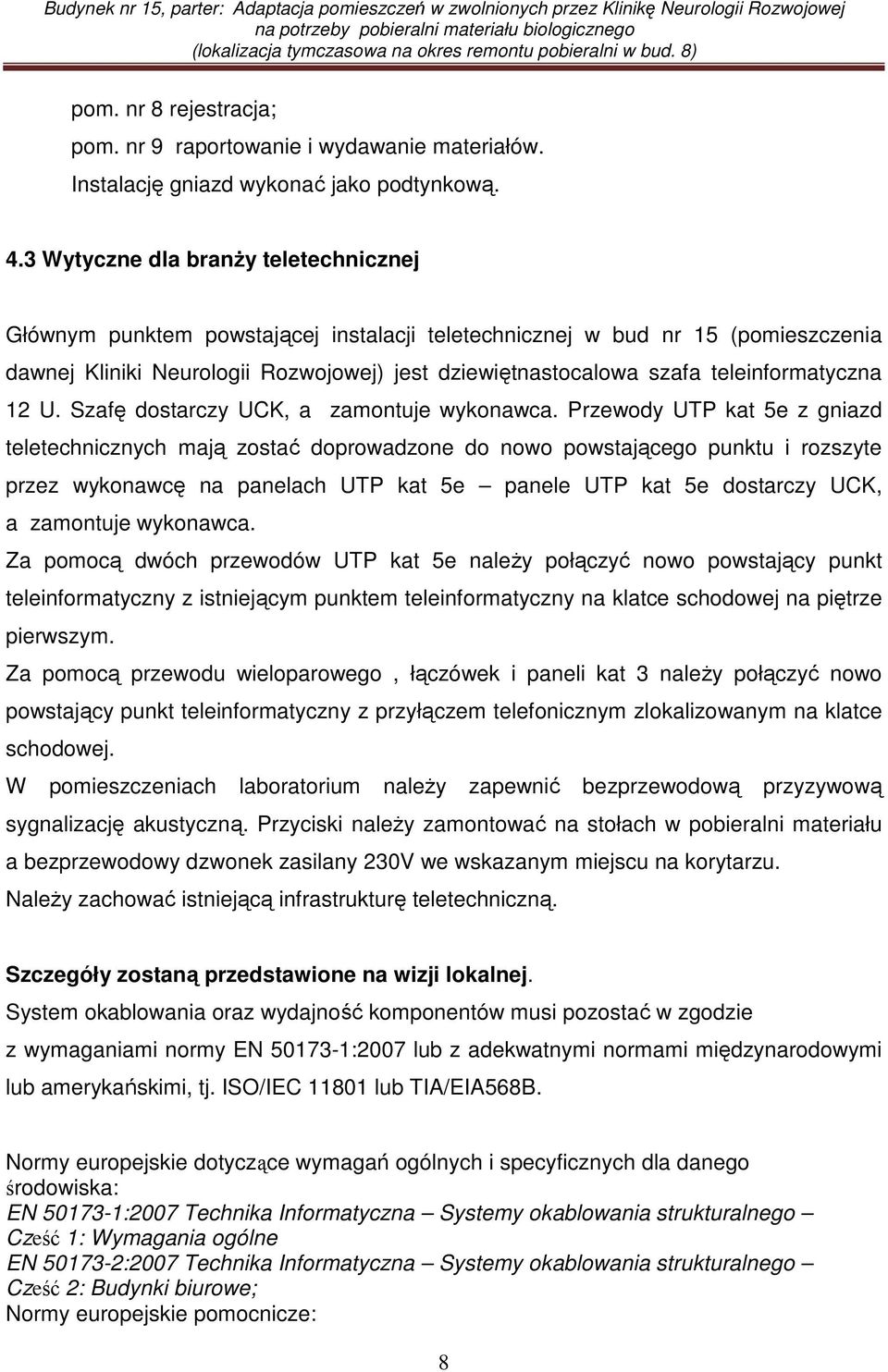

8 pom. nr 8 rejestracja; pom. nr 9 raportowanie i wydawanie materiałów. Instalację gniazd wykonać jako podtynkową. 4.3 Wytyczne dla branŝy teletechnicznej Głównym punktem powstającej instalacji teletechnicznej w bud nr 15 (pomieszczenia dawnej Kliniki Neurologii Rozwojowej) jest dziewiętnastocalowa szafa teleinformatyczna 12 U. Szafę dostarczy UCK, a zamontuje wykonawca. Przewody UTP kat 5e z gniazd teletechnicznych mają zostać doprowadzone do nowo powstającego punktu i rozszyte przez wykonawcę na panelach UTP kat 5e panele UTP kat 5e dostarczy UCK, a zamontuje wykonawca. Za pomocą dwóch przewodów UTP kat 5e naleŝy połączyć nowo powstający punkt teleinformatyczny z istniejącym punktem teleinformatyczny na klatce schodowej na piętrze pierwszym. Za pomocą przewodu wieloparowego, łączówek i paneli kat 3 naleŝy połączyć nowo powstający punkt teleinformatyczny z przyłączem telefonicznym zlokalizowanym na klatce schodowej. W pomieszczeniach laboratorium naleŝy zapewnić bezprzewodową przyzywową sygnalizację akustyczną. Przyciski naleŝy zamontować na stołach w pobieralni materiału a bezprzewodowy dzwonek zasilany 230V we wskazanym miejscu na korytarzu. NaleŜy zachować istniejącą infrastrukturę teletechniczną. Szczegóły zostaną przedstawione na wizji lokalnej. System okablowania oraz wydajność komponentów musi pozostać w zgodzie z wymaganiami normy EN :2007 lub z adekwatnymi normami międzynarodowymi lub amerykańskimi, tj. ISO/IEC lub TIA/EIA568B. Normy europejskie dotyczące wymagań ogólnych i specyficznych dla danego środowiska: EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Cześć 1: Wymagania ogólne EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Cześć 2: Budynki biurowe; Normy europejskie pomocnicze: 8

9 PN-EN :2002 Technika informatyczna. Instalacja okablowania Cześć 1 Specyfikacja i zapewnienie jakości; PN-EN :2002 Technika informatyczna. Instalacja okablowania Cześć 2 Planowanie i wykonawstwo instalacji wewnątrz budynków; PN-EN :2005 Technika informatyczna. Instalacja okablowania Cześć 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania Badanie zainstalowanego okablowania PN-EN 50310:2007 Stosowanie połączenwyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym; TR :2007 Guidelines for the support of 10 GBASE-T. 9
