1 Podr cznik u ytkownika L192WS Przed u yciem tego urzàdzenia przeczytaj uwa nie uwagi podane w rozdziale Ârodki ostro noêci. Przechowuj Podr cznik u ytkownika (CD) w dost pnym miejscu, aby korzystaç z niego w przysz oêci. W razie potrzeby skorzystania z serwisu nale y podaç informacje znajdujàce si na tabliczce umieszczonej na produkcie.

2 Wa ne Êrodki ostro noêci To urzàdzenie zosta o zaprojektowane i wyprodukowane w sposób zapewniajàcy Twoje bezpieczeƒstwo osobiste, jednak niepoprawne jego u ycie mo e spowodowaç ryzyko pora enia pràdem elektrycznym lub niebezpieczeƒstwo po aru. Aby umo liwiç poprawne dzia anie wszystkich Êrodków bezpieczeƒstwa wbudowanych do tego monitora, nale y przestrzegaç nast pujàcych podstawowych zasad instalacji, u ytkowania i serwisu. Bezpieczeƒstwo Nale y u ywaç tylko przewodu zasilania dostarczonego wraz z urzàdzeniem. W razie u ycia innego przewodu zasilania nale y sprawdziç, czy jest on zgodny ze stosownymi normami krajowymi, jeêli nie by dostarczony przez sprzedawc. JeÊli przewód zasilania jest w jakikolwiek sposób uszkodzony, nale y si skontaktowaç z producentem lub najbli szym autoryzowanym punktem napraw w celu wymiany. Przewód zasilania jest u ywany jako g ówne urzàdzenie od àczajàce. Sprawdê, czy po instalacji urzàdzenia sieciowe gniazdko Êcienne jest atwo dost pne. Zasilaj monitor tylko ze êród a energii wskazanego w danych technicznych w niniejszym podr czniku lub podanego na monitorze. W razie braku pewnoêci co do rodzaju zasilania w domu nale y porozumieç si ze sprzedawcà. Przecià one gniazda sieci pràdu zmiennego i przed u acze sà niebezpieczne. Równie niebezpieczne sà wystrz pione przewody zasilania i uszkodzone wtyczki. Mogà one spowodowaç niebezpieczeƒstwo pora enia pràdem elektrycznym lub niebezpieczeƒstwo po aru. Skontaktuj si z technikiem serwisu w celu wymiany. Nie otwieraj monitora. Wewnàtrz nie ma elementów przeznaczonych do obs ugi przez u ytkownika. Wewnàtrz nie ma elementów przeznaczonych do obs ugi przez u ytkownika. Nawet kiedy wy àcznik jest w stanie OFF (Wy àczony), wewnàtrz wyst pujà niebezpieczne wysokie napi cia. JeÊli monitor nie dzia a prawid owo, skontaktuj si ze sprzedawcà. Aby uniknàç obra eƒ cia a: Nie ustawiaj monitora na pochylonej pó ce, jeêli nie b dzie prawid owo umocowany. U ywaj tylko podstawy zalecanej przez producenta. Nie wolno uderzaç w ekran ani rzucaç w jego kierunku adnych przedmiotów. Mo e to spowodowaç uszkodzenie cia a lub produktu. Aby zapobiec po arowi lub innemu zagro eniu: Zawsze wy àczaj monitor, jeêli opuszczasz pokój na d u ej ni na chwil. Nigdy nie pozostawiaj monitora w àczonego wychodzàc z domu. Zadbaj, aby dzieci nie wrzuca y ani nie wk ada y adnych przedmiotów do otworów obudowy monitora. Na niektórych cz Êciach wewn trznych wyst pujà wysokie napi cia. Nie dodawaj akcesoriów, które nie zosta y przeznaczone do tego monitora. Gdy monitor jest pozostawiony bez nadzoru przez d u szy czas, wyjmij wtyczk z gniazdka Êciennego. W czasie burzy z wy adowaniami atmosferycznymi nigdy nie dotykaj przewodu zasilajàcego ani sygna owego, gdy jest to bardzo niebezpieczne i mo e spowodowaç pora enie pràdem elektrycznym. P1

3 Wa ne Êrodki ostro noêci Instalacja Zadbaj, aby nic nie le a o na przewodzie zasilania ani nic po nim nie przeje d a o oraz nie ustawiaj monitora w miejscu, w którym przewód zasilania jest nara ony na uszkodzenie. Nie korzystaj z monitora w pobli u wody, czyli np. blisko wanny, umywalki, zlewu kuchennego, pralki, w wilgotnej piwnicy lub w pobli u basenu p ywackiego. Monitory majà w obudowie otwory wentylacyjne, aby umo liwiç odprowadzanie ciep a wytwarzanego w czasie pracy. JeÊli te otwory zostanà zas oni te, gromadzàce si ciep o mo e spowodowaç uszkodzenie i w jego nast pstwie niebezpieczeƒstwo po aru. Dlatego NIE WOLNO: Zas aniaç dolnych otworów wentylacyjnych, ustawiajàc monitor na ó ku, sofie, kocu itp. Ustawiaç monitora w obudowie, jeêli nie b dzie zapewniona nale yta wentylacja. Zas aniaç otworów wentylacyjnych tkaninà lub innym materia em. Ustawiaç monitora w pobli u grzejnika, nad grzejnikiem lub innym êród em ciep a. Nie wolno przecieraç ani uderzaç aktywnej matrycy LCD adnym twardym przedmiotem, gdy mo e to doprowadziç do jej trwa ego porysowania, zmatowienia lub zniszczenia Nie wolno przez d u szy czas naciskaç palcem ekranu LCD, poniewa mo e to spowodowaç powstawanie obrazów wtórnych. Na ekranie mogà pojawiaç si uszkodzone punkty, na przyk ad czerwone, zielone lub niebieskie plamki. Nie ma to jednak wp ywu na sprawnoêç monitora Aby na monitorze LCD uzyskaç jak najlepszà jakoêç obrazu, nale y stosowaç zalecanà rozdzielczoêç. Ustawienie innej rozdzielczoêci mo e spowodowaç przeskalowanie lub inne przetworzenie obrazu wyêwietlanego na ekranie. Jest to jednak naturalna cecha panelu LCD o ustalonej rozdzielczoêci. Czyszczenie Przed czyszczeniem ekranu LCD nale y od àczyç zasilanie Stosowaç lekko wilgotnà (nie mokrà) Êciereczk. Nie wolno u ywaç aerozoli bezpoêrednio na ekran monitora, poniewa nadmiar rozpylanej cieczy mo e spowodowaç pora enie pràdem elektrycznym. Pakowanie Nie nale y wyrzucaç oryginalnego opakowania i pude ka. Stanowià one idealny pojemnik do transportowania urzàdzenia. Kiedy urzàdzenie jest przewo one w inne miejsce, nale y je zapakowaç w oryginalne opakowanie. Z omowanie Lampa fluoroscencyjna u yta w tym produkcie zawiera niewielkà iloêç rt ci. Urzàdzenia tego nie nale y wyrzucaç wraz ze zwyk ymi odpadami domowymi. Z omowanie tego produktu musi odbywaç si zgodnie z lokalnymi przepisami. P2

4 Pod àczanie monitora REAR REAR Przed rozpocz ciem konfigurowania monitora nale y si upewniç, e monitor, system komputerowy i inne do àczone urzàdzenia sà wy àczone. Umocowanie podstawy 1. UmieÊç monitor na mi kkiej tkaninie ekranem skierowanym w dó 2. Przymocuj nó k do monitora, wsuwajàc jà w odpowiednim kierunku, tak jak pokazano na ilustracji.upewnij si, e us yszysz klikni cie. Nó ka 3. Przymocuj podstaw do nó ki (przód, ty ), wsuwajàc jà w odpowiednim kierunku. 4. Po zmontowaniu wszystkich elementów ostro nie podnieê monitor i ustaw go ekranem do przodu. Nó ka Podstawa REAR REAR FRONT FRONT Wa ne Na tej ilustracji przedstawiono ogólny model po àczenia. Twój monitor mo e si ró niç od elementów pokazanych na rysunku. Nie przenoê monitora w pozycji do góry nogami, trzymajàc go tylko za podstaw. Monitor mo e upaêç i ulec uszkodzeniu lub zraniç Ci w stop. P3

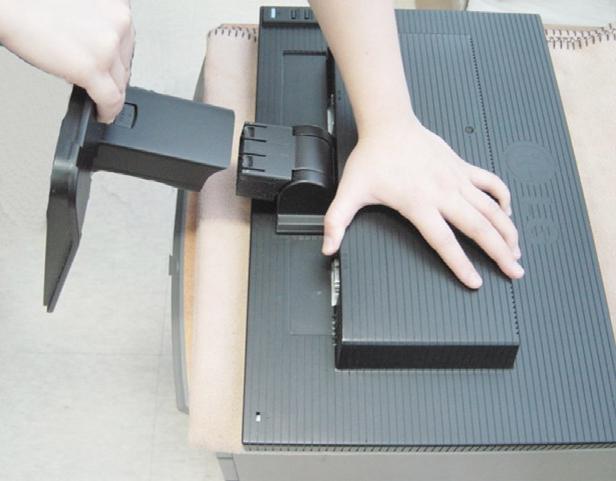

5 Pod àczanie monitora Zdejmowanie podstawy: 1. Na p askiej powierzchni po ó poduszk lub mi kkà tkanin. 2. UmieÊç monitor na poduszce lub mi kkiej tkaninie ekranem w dó cz Êç g ówn podstawk 3. Przytrzymaj monitor tak, jak pokazano poni ej i lekko unieê podstaw. 4. Przytrzymaj monitor tak, jak pokazano poni ej i przekr ç podstawk w kierunku wskazywanym przez strza k, a us yszysz klikni cie. 5. Wyciàgnij podstaw. P4

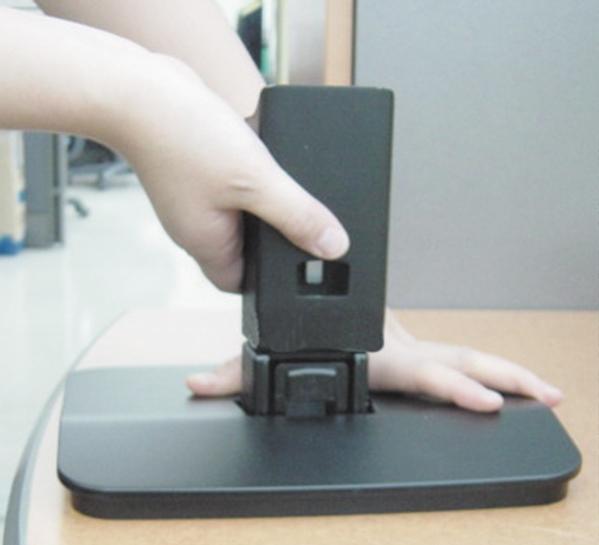

6 Pod àczanie monitora Zdejmowanie podstawki: 1. Aby od àczyç nó k, unieê jà, naciskajàc strza k na podstawce i przytrzymujàc podstawk drugà r kà. 2. Podstawka zosta a od àczona od nó ki. P5

7 Pod àczanie monitora Przed rozpocz ciem konfigurowania monitora nale y si upewniç, e monitor, system komputerowy i inne do àczone urzàdzenia sà wy àczon. Ustawianie pozycji wyêwietlacza 1. Wypróbuj ró ne sposoby wyregulowania pozycji panelu w celu zapewnienia sobie maksymalnego komfortu. Zakres przechylenia: -5 ~20 20 Ostrze enie: Regulujàc kàt nachylenia ekranu, nie wk adaj palców mi dzy g ównà cz Êç monitora i nó k. Mo esz sobie przyciàç palce. Ergonomia W celu zachowania wygodnej i ergonomicznej pozycji widzenia zaleca si, aby kàt odchylenia monitora od pionu nie przekracza pi ciu stopni. P6

8 Pod àczanie monitora Korzystanie z komputera 1. Ustaw monitor w wygodnym, dobrze wentylowanym miejscu w pobli u komputera. 2. Pod àcz przewód sygna owy 1. Nast pnie zabezpiecz po àczenie przez przykr cenie Êrub. 3. Pod àcz przewód zasilajàcy 2 do odpowiedniego, atwo dost pnego gniazda zasilania, znajdujàcego si w pobli u monitora. Przewód zasilajàcy Przewód sygna owy UWAGA Uproszczony widok z ty u Ten widok z ty u reprezentuje model ogólny; Twój monitor mo e si ró niç od przedstawionego na ilustracji. Zale ne od modelu. Typ gniazda Êciennego 2 1 PC Gniazdo typu PC PC MAC Z àcze do komputerów Mac W przypadku u ywania monitora z komputerem Apple Macintosh nale y zastosowaç dodatkowy adapter umo liwiajàcy pod àczenie 15-stykowego (3 rz dy) z àcza D-sub VGA do 15-stykowego, 2-rz dowego z àcza komputera Macintosh. 4. W àcz monitor, naciskajàc przycisk zasilania znajdujàcy si z boku monitora. Po w àczeniu monitora jest automatycznie w àczana Funkcja automatycznego ustawiania obrazu. UWAGA Funkcja automatycznego ustawiania obrazu? Ta funkcja zapewnia optymalne ustawienia monitora. Gdy u ytkownik po raz pierwszy pod àczy monitor do komputera, funkcja ta automatycznie dostosuje ustawienia wyêwietlacza optymalnie do sygna ów wejêciowych. Funkcja AUTO/SET (Auto/Ustaw)? Gdy podczas u ywania urzàdzenia lub po zmianie rozdzielczoêci wystàpià takie problemy jak rozmazany ekran, rozmazane litery, migotanie ekranu lub przekrzywienia ekranu, naciênij przycisk funkcji AUTO/SET (Auto/Ustaw), aby poprawiç rozdzielczoêç. P7

9 Funkcje panelu sterowania Przyciski na panelu przednim Watecz Element sterujàcy Przycisk MENU Funkcja Przycisk ten s u y do wchodzenia lub wychodzenia z menu ekranowego. OSD ZABLOKOWANE/ODBLOKOWANE Funkcja ta umo liwia blokowanie bie àcych ustawieƒ sterowania, tak aby nie mog y byç zmienione nieumyêlnie. NaciÊnij przycisk MENU i przytrzymaj przez kilka sekund. Powinien si pojawiç komunikat OSD ZABLOKOWANE. W ka dej chwili mo esz odblokowaç przyciski sterujàce menu ekranowego, naciskajàc i przytrzymujàc przez kilka sekund przycisk MENU (Menu). Powinien si pojawiç komunikat OSD ODBLOKOWANE. Przyciski Przyciski te sà przeznaczone do wybierania lub ustawiania funkcji w menu ekranowym. Przycisk LightView DAY NIGHT Funkcja ta pozwala atwo wybraç najlepsze àdane w aêciwoêci obrazu zoptymalizowane stosownie do Êrodowiska (oêwietlenie otoczenia, typy obrazów itp.). DAY (Dzieƒ) : Jasne oêwietlenie otoczenia NIGHT (Noc) : Ciemne oêwietlenie otoczenia TEXT (Tekst) : Do obrazów tekstowych (przetwarzanie tekstu itp.) MOVIE (Film) : Do animowanych obrazów wideo lub filmów PHOTO (Zdj cie) : Do zdj ç lub rysunków NORMAL (Normalny) : Tak jest w normalnych warunkach pracy P8

10 Funkcje panelu sterowania Element sterujàcy Funkcja Przycisk AUTO/SET (Auto/Ustaw) Przycisk ten jest przeznaczony do dokonywania wyboru w menu ekranowym. AUTO IMAGE ADJUSTMENT (Automatyczne ustawianie obrazu) W czasie ustawiania monitora nale y zawsze przed wejêciem do menu ekranowego nacisnàç przycisk AUTO/SET (Auto/Ustaw) Display (OSD) (WyÊwietlanie). Ta funkcja automatycznie ustawia obraz na monitorze zgodnie z idealnymi ustawieniami stosownie do bie àcej rozdzielczoêci ekranu (tryb wyêwietlania). Najlepszym trybem wyêwietlania jest L192WS : 1440 x 900 Przycisk Power (Zasilanie) Przycisk ten jest przeznaczony do w àczania i wy àczania monitora. Wskaênik zasilania Wskaênik ten Êwieci si na zielono, kiedy monitor dzia a normalnie (Tryb w àczenia). JeÊli monitor jest w trybie uêpienia (oszcz dzanie energii), kolor wskaênika zmienia si na bursztynowy. P9

11 Ustawianie w menu ekranowym (OSD) Regulacja ekranu Za pomocà systemu menu ekranowego ustawianie rozmiarów obrazu, jego pozycji i parametrów pracy monitora jest atwe i szybkie. W celu zaznajomienia u ytkownika z elementami sterujàcymi poni ej podano krótki przyk ad. Niniejszy rozdzia zwiera opis dost pnych elementów regulacyjnych i wybieranych parametrów, które sà dost pne za pomocà menu ekranowego. UWAGA Przed dokonaniem zmian regulacji obrazu nale y zaczekaç co najmniej 30 minut, a monitor osiàgnie stabilne warunki pracy. Aby wykonaç regulacje w menu ekranowym, nale y post powaç wed ug poni szej procedury: NaciÊnij przycisk MENU (Menu), po czym pojawi si g ówne menu ekranowe (OSD) Aby wybraç element sterujàcy, u yj lub przycisków. Kiedy àdana ikona zostanie podêwietlona, naciênij przycisk AUTO/SET (Auto/Ustaw). U yj przycisków /, aby odpowiednio wyregulowaç obraz. U yj przycisku AUTO/SET (Auto/Ustaw), aby wybraç inne elementy podmenu. NaciÊnij przycisk MENU jeden raz, aby wróciç do menu g ównego w celu wyboru innej funkcji. NaciÊnij przycisk MENU dwa razy, aby wyjêç z menu ekranowego. P10

12 Wybieranie i regulacja w menu ekranowym (OSD) W poni szej tabeli przedstawiono menu sterowania, regulacji i ustawieƒ menu ekranowego (OSD). Menu g ówne Podmenu Opis OBRAZ KOLOR POZYCJA JASKRAWOÂå KONTRAST GAMMA TEMP. BARW CZERWONY ZIELONY NIEBIESKI POZIOMA PIONOWA srgb 6500K 9300K POZYCJONOWANIE ZEGAR FAZA OSTROÂå USTAWIENIA J ZYK POZYCJA POZIOMA OSD PIONOWA BALANS BIELI WSKAêNIK ZASILANIA 4:3 IN WIDE USTAWIENIA FABRYCZNE Do regulacji jaskrawoêci, kontrastu i wspó czynnika gamma ekranu. Do dostosowania koloru ekranu. Do ustawiania po o enia ekranu Aby polepszyç wyrazistoêç, stabilnoêç i ostroêç ekranu Aby dostosowaç stan ekranu do Êrodowiska roboczego u ytkownika. : Adjustable (Ustawiane) UWAGA KolejnoÊç ikon mo e si ró niç zale nie od modelu (P11~P15). P11

13 Wybieranie i regulacja w menu ekranowym (OSD) Przedstawiono procedur wybierania i regulacji parametrów w systemie menu ekranowego (OSD). Poni ej wymieniono ikony, ich nazwy oraz opisy wszystkich elementów pokazywanych w Menu. NaciÊnij przycisk MENU, po czym pojawi si g ówne menu ekranowe (OSD). Nazwa menu O B R A Z Ikony Podmenu Wskazówka przycisku MENU : WyjÊcie : Regulacja (Zwi ksz/zmniejsz) SET : Potwierdê : Wybierz inne podmenu UWAGA J zyki OSD (menu ekranowego) na monitorze mogà si ró niç od przedstawionych w podr czniku. P12

14 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis OBRAZ O B R A Z JASKRAWOÂå Do ustawiania jasnoêci ekranu. MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu KONTRAST GAMMA Do ustawiania kontrastu ekranu. Ustaw w asnà wartoêç wspó czynnika gamma: -50/0/50 Du e wartoêci wspó czynnika gamma powodujà wyêwietlanie bladych obrazów, a ma e wartoêci wyêwietlanie obrazów o du ym kontraêcie. KOLOR KOLOR MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu TEMP. BARW CZERWONY ZIELONY NIEBIESKI srgb: Ustaw kolor ekranu zgodnie ze specyfikacjà standardu SRGB. 6500K: Czerwonawy odcieƒ bieli. 9300K: Niebieskawy odcieƒ bieli. Ustaw w asne poziomy koloru czerwonego. Ustaw w asne poziomy koloru zielonego. Ustaw w asne poziomy koloru niebieskiego. P13

15 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis POZYCJA POZYCJA POZIOMA PIONOWA Do przesuwania obrazu w lewo i w prawo. Do przesuwania obrazu w gór i w dó. MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu POZYCJONOWANIE POZYCJONOWANIE MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu ZEGAR FAZA OSTROÂå Ta funkcja s u y do minimalizacji pionowych pasków lub pasm widocznych w tle ekranu. Zmienia ona tak e poziomy rozmiar ekranu. Do ustawiania ostroêci ekranu. Ta funkcja umo liwia usuni cie poziomych szumów oraz zwi kszenie czytelnoêci i ostroêci obrazu znaków. Do ustawiania wyrazistoêci ekranu. P14

16 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis USTAWIENIA USTAWIENIA J ZYK POZYCJA OSD BALANS BIELI Do wybierania j zyka, w którym sà wyêwietlane nazwy elementów sterujàcych. Do regulacji pozuomej pozycji menu OSD na ekranie. JeÊli wyjêcie karty wideo ma parametry inne ni wymagane w specyfikacji, poziomy kolorów mogà si pogorszyç z powodu zniekszta ceƒ sygna u wideo. Za pomocà tej funkcji reguluje si poziom sygna u, aby go dopasowaç do standardowego poziomu wyjêcia karty wideo w celu uzyskania optymalnego obrazu. Funkcj t nale y uaktywniç, kiedy na ekranie sà kolory bia y i czarny. MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Regulacja WSKAêNIK ZASILANIA Ta funkcja s u y do w àczania lub wy àczania wskaênika zasilania na panelu przednim monitora. Wybranie opcji wy àczenia spowoduje, e wskaênik zostanie wy àczony. Wybranie w dowolnym czasie opcji w àczenia spowoduje, e wskaênik b dzie automatycznie w àczany. 4:3 IN WIDE Wybieranie rozmiaru obrazu na ekranie. USTAWIENIA FABRYCZNE ustawienia fabryczne. JeÊli to nie poprawi obrazu na ekranie, nale y przywróciç domyêlne ustawienia fabryczne. W razie potrzeby nale y ponownie u yç funkcji równowa enia bieli. Funkcja ta mo e byç w àczona tylko wtedy, gdy sygna wejêciowy jest sygna em analogowym. P15 WIDE 4:3 * 4:3 : W zale noêci od wspó czynnika sygna u wejêciowego wideo wielkoêç orygina u jest automatycznie optymalizowana.(sygna wejêciowy 1280 x 1024 jest zmieniany na wspó czynnik 5:4, a sygna 1024 x 768 na wspó czynnik 4:3). RozdzielczoÊç 1280x x x x x x480 Wspó czynnik ekranowy 5 : 4 4 : 3 4 : 3 4 : 3 4 : 3 3 : 2 Sygna wejêciowy, dla którego funkcja 4:3 IN WIDE nie obs uguje opcji 4:3: - Monitor o przekàtnej 19 cali: 720 x 400, 1280 x 768, 1360 x 768, 1440 x 900 Przywracanie wszystkich domyêlnych ustawieƒ fabrycznych z wyjàtkiem ustawienia J zyk. NaciÊnij przycisk aby natychmiast przywróciç

17 Rozwiàzywanie problemów Przed wezwaniem serwisu sprawdê nast pujàce symptomy. No Brak image obrazu appears Czy przewód zasilania monitora jest pod àczony Czy wskaênik zasilania Êwieci? Czy zasilanie jest w àczone i wskaênik zasilania Êwieci na niebiesko lub zielono? Czy wskaênik zasilania Êwieci na bursztynowo? Czy na ekranie pojawi si komunikat OUT OF RANGE (Z e ustawienia)? Czy na ekranie pojawi si komunikat CHECK SIGNAL CABLE (Sprawdê przewód sygna owy)? Sprawdê, czy przewód zasilania monitora jest poprawnie w àczony do gniazda sieciowego. NaciÊnij przycisk Power (Zasilanie) Wyreguluj jasnoêç i kontrast. JeÊli monitor jest w trybie oszcz dzania energii, spróbuj poruszyç myszà lub naciênij dowolny klawisz na klawiaturze, aby przywróciç obraz na ekranie. Spróbuj w àczyç komputer Ten komunikat pojawia si, kiedy sygna z komputera (karty wideo) jest poza zakresem cz stotliwoêci poziomej lub pionowej monitora. Zajrzyj do rozdzia u Dane techniczne w niniejszym podr czniku i ponownie skonfiguruj monitor. Ten komunikat pojawia si, kiedy nie jest pod àczony przewód sygna owy mi dzy komputerem a monitorem. Sprawdê przewód sygna owy i spróbuj ponownie. Czy na ekranie pojawi si komunikat OSD ZABLOKOWANE? Czy po naciêni ciu przycisku MENU na ekranie pojawi si komunikat OSD ZABLOKOWANE? Mo esz zabezpieczyç bie àce ustawienia sterowania, tak aby nie mog y byç zmienione nieumyêlnie. W ka dej chwili mo esz odblokowaç elementy sterujàce menu ekranowego, naciskajàc i przytrzymujàc przez kilka sekund przycisk MENU: pojawi si komunikat OSD odblokowane. P16

18 Rozwiàzywanie problemów WyÊwietlany obraz jest nieprawid ow Pozycja obrazu jest nieprawid owa NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, wyreguluj pozycj obrazu za pomocà ikon pozycji H i V w menu ekranowym. W tle ekranu widoczne sà pionowe paski lub pasma. Na obrazie pojawia si szum poziomy lub znaki nie sà odtwarzane czytelnie. NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, zmniejsz pionowe paski lub pasma za pomocà ikony ZEGAR w menu ekranowym. NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, zmniejsz poziome paski za pomocà ikony FAZA w menu ekranowym. Wa ne Sprawdê w komputerze Panel sterowania --> Monitor -->Ustawienia, aby zobaczyç, czy zosta a zmieniona cz stotliwoêç lub rozdzielczoêç. JeÊli tak, ponownie ustaw zalecanà rozdzielczoêç karty wideo Dlaczego warto ustawiç optymalnà rozdzielczoêç :Wspó czynnik proporcji wynosi 16:10. JeÊli rozdzielczoêç wejêciowa jest inna ni 16:10 (na przyk ad 16:9, 5:4, 4:3), mogà wystàpiç takie problemy, jak rozmazane litery, rozmazany ekran, cz Êciowo niewidoczny lub przekrzywiony ekran. Metody konfiguracji mogà byç ró ne w przypadku ró nych komputerów i systemów operacyjnych, a wspomniana wy ej rozdzielczoêç mo e nie byç obs ugiwana przez kart wideo. W takim przypadku nale y zapytaç producenta komputera lub karty wideo. P17

19 Rozwiàzywanie problemów WyÊwietlany obraz jest nieprawid ow WyÊwietlany obraz jest monochromatyczny lub jest nienormalny. Ekran migocze. Sprawdê, czy przewód sygna owy jest poprawnie pod àczony i w razie potrzeby zabezpiecz wtyk, u ywajàc Êrubokr tu. Sprawdê, czy karta wideo w komputerze jest poprawnie w o ona do gniazda W Panelu sterowania Ustawienia ustaw definicj koloru na wy szà ni 24 bity (true color). Sprawdê, czy ekran jest ustawiony na tryb mi dzyliniowy i jeêli tak, zmieƒ go na zalecanà rozdzielczoêç. Czy jest zainstalowany sterownik monitora? Czy jest zainstalowany sterownik monitora? Czy na ekranie widaç komunikat Nierozpoznany monitor, znaleziono monitor Plug & Play (VESA DDC)? Koniecznie zainstaluj sterownik monitora z CD (lub dyskietki), które sà dostarczone wraz z monitorem. Sterownik mo na tak e pobraç z witryny sieci web o adresie: Sprawdê, czy karta wideo obs uguje funkcj Plug & Play. P18

20 Dane techniczne Obraz WejÊcie synchronizacji WejÊcie wideo RozdzielczoÊç Plug&Play Zu ycie energii Wymiary i masa Zakres przechylenia Zasilanie Warunki otoczenia Podstawka Przewód zasilajàcy 19 cali (48 cm) p aski panel z aktywnà matrycà TFT LCD Pokrycie antyodblaskowe 19 cali widoczne 0,2835mm rozmiar piksela Cz st. pozioma khz (Automatycznie) Cz st. pionowa Hz Automatycznie) Rodzaj wejêcia separowane. TTL, dodatnie/ujemne SOG (Sync. na zielonym) WejÊcie sygn Z àcze D-Sub, 15-srykowe Rodzaj wejêcia Analog RGB (0,7 Vp-p/75 omów) Maks. VESA 1440 x Hz Zalecane VESA 1440 x Hz DDC 2B W àczeny : 34W (typowo) Czuwanie 1W Wy àczeny 1W Z podstawà Bez podstawy SzerokoÊç 43,48 cm /17,11 cala 43,48 cm /17,11 cala WysokoÊç 37,0 cm /14,56 cala 28,73 cm /11,31 cala G bokoêç 18,0 cm /7,09 cala 5,87 cm /2,31 cala Netto 4,16 kg (9,17 funta) Przechy -5 ~20 Napi cie zmienne V~50/60 Hz 0,8 A Warunki pracy Temperatura 10 C to 35 C WilgotnoÊç 10 % to 80 % bez kondensacji Warunki przechowywania Temperatura -20 C to 60 C WilgotnoÊç 5 % to 90 % bez kondensacji Przy àczona ( ), Od àczona ( O ) Gniazdo typu Êciennego lub typu PC UWAGA Informacje w tym dokumencie mogà ulec zmianie bez powiadomienia. P19

21 Dane techniczne Tryby wst pnie ustawione (RozdzielczoÊç) Tryby wyêwietlania (RozdzielczoÊç) Cz st. pozioma (khz) Cz st. pionowa (Hz) * x x x x x x x x x x x x x x x x *Tryb zalecany Wskaênik Tryb pracy W àczony: Czuwanie: Wy àczone: Kolor LED Zielony Bursztynowy Nie Êwieci P20

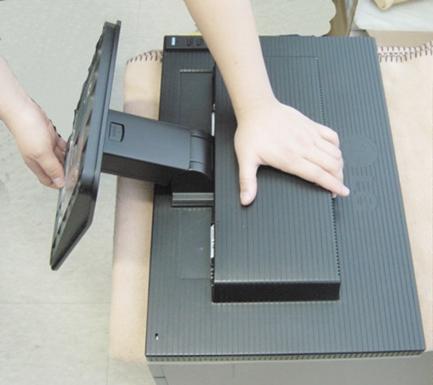

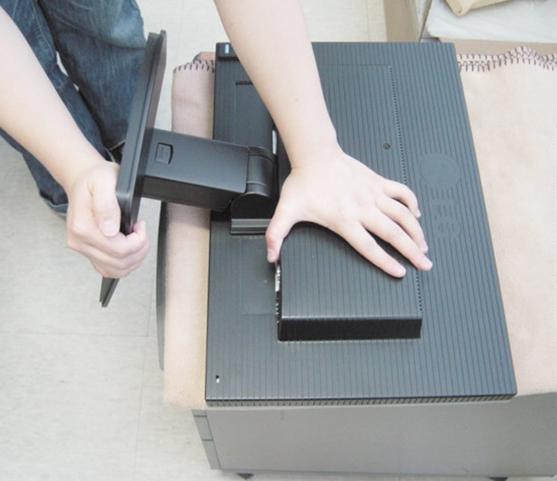

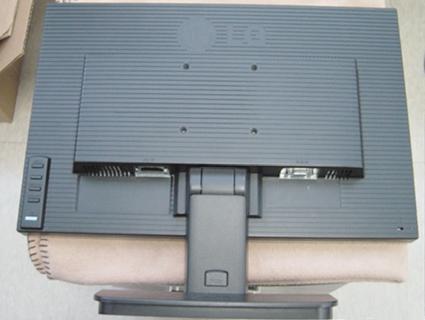

22 Instalowanie zestawu do monta u Êciennego Monitor niniejszy pasuje so sciennych zestawów monta owych lub do mocowania do innych obiektów. 1. Na p askiej powierzchni po ó poduszk lub mi kkà tkanin. 2. UmieÊç monitor na poduszce lub mi kkiej tkaninie ekranem w dó cz Êç g ówn podstawk 3. Przytrzymaj monitor tak, jak pokazano poni ej i lekko unieê podstaw. 4. Przytrzymaj monitor tak, jak pokazano poni ej i przekr ç podstawk w kierunku wskazywanym przez strza k, a us yszysz klikni cie. 5. Wyciàgnij podstaw. P21

23 Instalowanie zestawu do monta u Êciennego 6. Zainstaluj zestaw do monta u Êciennego. Zstaw monta u Êciennego (do kupienia osobno) Konstrukcja urzàdzenia umo liwia postawienie go na podstawie lub zawieszenie na Êcianie za pomocà zeseawu do monta u Êciennego. Aby uzyskaç wi cej szczegó owych informacji, zapoznaj si z instrukcjà instalacji dostarczanà razem z zestawem do monta u Êciennego. Gniazdo bezpieczeƒstwa Kensington Po àczone z linkà bezpieczeƒstwa, którà mo na kupiç oddzielnie w wi kszoêci sklepów komputerowych P22

24 Digitally yours LG Electronics Polska Sp. z o. o. Al. Jerozolimskie 162a Warszawa tel.: (LGLGLG) faks:
