1 T2210HD/T2210HDA Szerokoekranowy monitor LCD 21,5 Podręcznik użytkownika

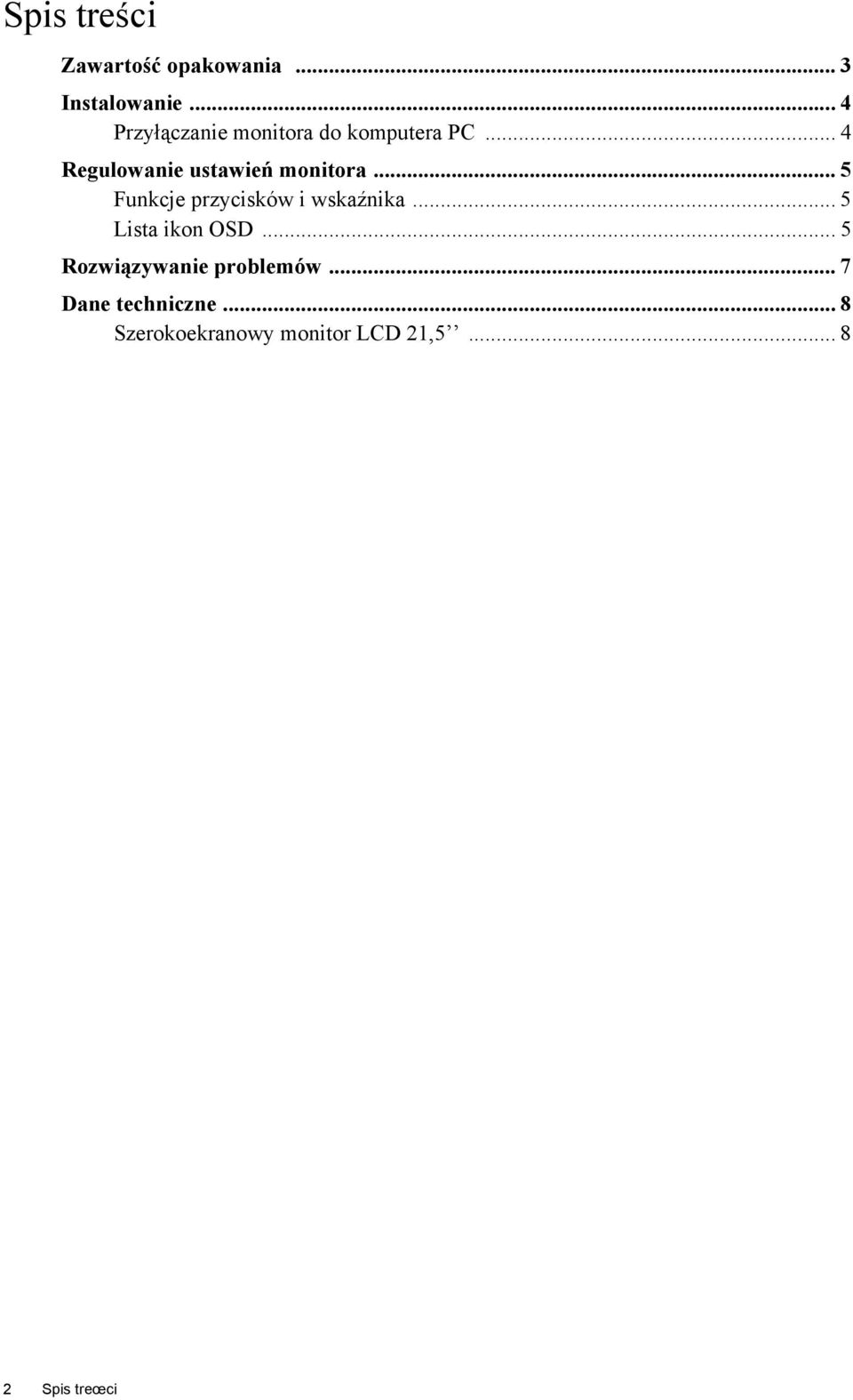

2 Spis treści Zawartość opakowania... 3 Instalowanie... 4 Przyłączanie monitora do komputera PC... 4 Regulowanie ustawień monitora... 5 Funkcje przycisków i wskaźnika... 5 Lista ikon OSD... 5 Rozwiązywanie problemów... 7 Dane techniczne... 8 Szerokoekranowy monitor LCD 21, Spis treœci

3 1. Zawartość opakowania 1. Monitor LCD 2. Podstawa monitora (kształt podstawy może zmieniać się w zależności od modelu monitora) 3. Przewód zasilający (wtyczka może różnić się w zależności od standardów elektrycznych w Twoim rejonie) 4. Kabel sygnału analogowego 5. Kabel sygnału cyfrowego (opcjonalny) 6. Przewód Kabel 7. Skrócony przewodnik instalacji 8. Dysk CD (zawiera podręcznik użytkownika) Zainstaluj sterowniki monitora z płyty CD-ROM. Sterownik monitora T2210HD ma nazwę BENQT2200HD.inf, a sterownik monitora T2210HDA BENQT2200HDA.inf. Zawartość opakowania 3

4 2. Instalowanie Przyłączanie monitora do komputera PC Upewnij się, czy komputer PC oraz monitor są odłączone od sieci zasilającej. 1. Przyłącz kabel sygnałowy (VGA lub DVI) do monitora i do komputera PC. 2. Podłącz kabel audio do monitora i komputera PC. 3. Oddzielny przewód zasilający przyłącz do monitora oraz do gniazdak elektrycznego z uziemieniem. 4 Instalowanie

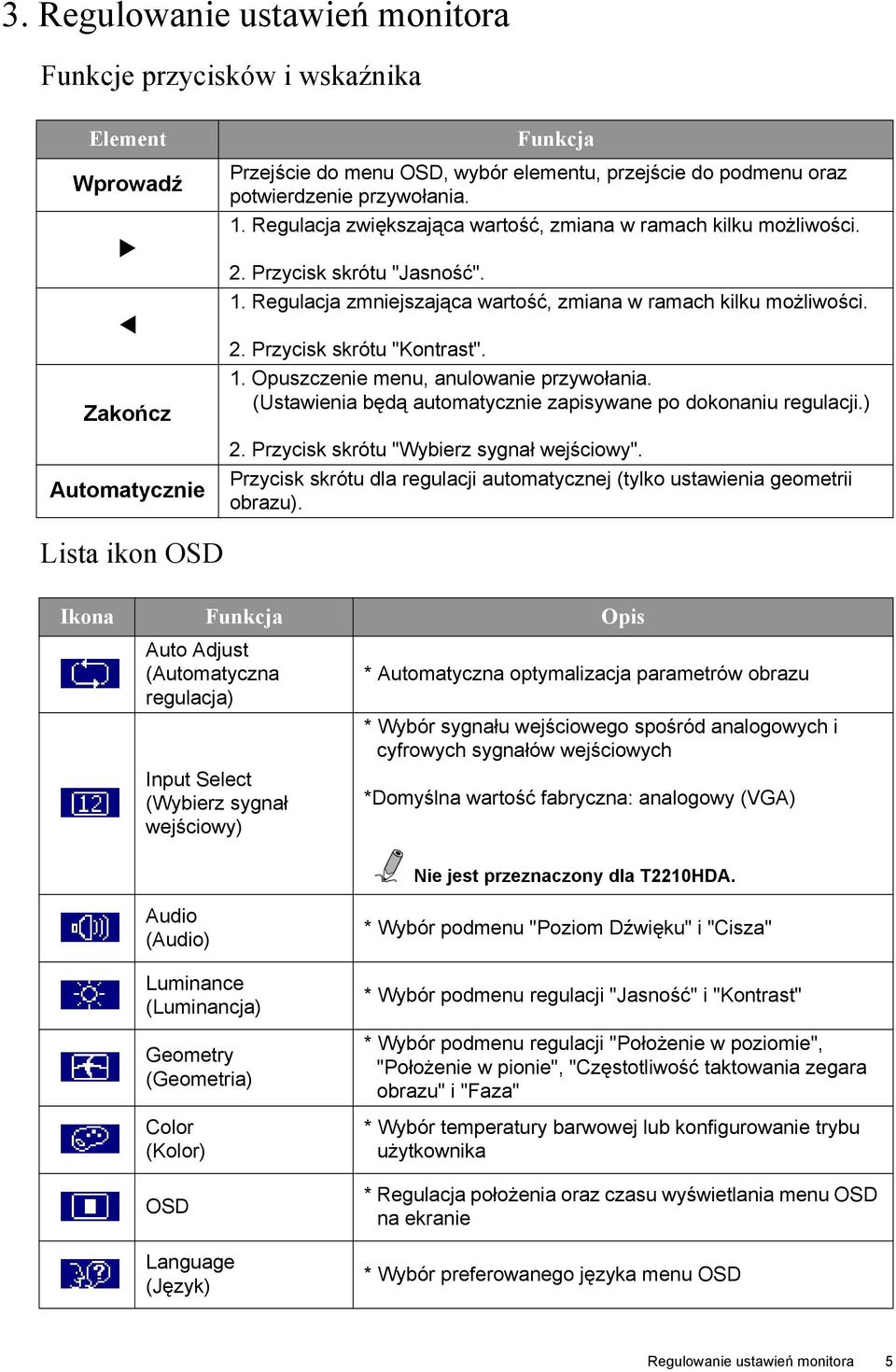

5 3. Regulowanie ustawień monitora Funkcje przycisków i wskaźnika Element Wprowadź Zakończ Automatycznie Funkcja Przejście do menu OSD, wybór elementu, przejście do podmenu oraz potwierdzenie przywołania. 1. Regulacja zwiększająca wartość, zmiana w ramach kilku możliwości. 2. Przycisk skrótu "Jasność". 1. Regulacja zmniejszająca wartość, zmiana w ramach kilku możliwości. 2. Przycisk skrótu "Kontrast". 1. Opuszczenie menu, anulowanie przywołania. (Ustawienia będą automatycznie zapisywane po dokonaniu regulacji.) 2. Przycisk skrótu "Wybierz sygnał wejściowy". Przycisk skrótu dla regulacji automatycznej (tylko ustawienia geometrii obrazu). Lista ikon OSD Ikona Funkcja Opis Auto Adjust (Automatyczna regulacja) Input Select (Wybierz sygnał wejściowy) * Automatyczna optymalizacja parametrów obrazu * Wybór sygnału wejściowego spośród analogowych i cyfrowych sygnałów wejściowych *Domyślna wartość fabryczna: analogowy (VGA) Nie jest przeznaczony dla T2210HDA. Audio (Audio) Luminance (Luminancja) Geometry (Geometria) Color (Kolor) OSD Language (Język) * Wybór podmenu "Poziom Dźwięku" i "Cisza" * Wybór podmenu regulacji "Jasność" i "Kontrast" * Wybór podmenu regulacji "Położenie w poziomie", "Położenie w pionie", "Częstotliwość taktowania zegara obrazu" i "Faza" * Wybór temperatury barwowej lub konfigurowanie trybu użytkownika * Regulacja położenia oraz czasu wyświetlania menu OSD na ekranie * Wybór preferowanego języka menu OSD Regulowanie ustawień monitora 5

6 Recall (Przywołanie) Miscellaneous (Różne) Brightness (Jasność) Contrast (Kontrast) H. Position (Ustawienie w poziomie) V. Position (Położenie w pionie) Pixel Clock (Częstotliwość taktowania zegara obrazu) Phase (Faza) OSD H. Position (Położenie OSD w poziomie) OSD V. Position (Położenie OSD w pionie) OSD Time (Czas wyświetlaniaosd) Sharpness (Ostrość) * Przestawienie parametrów monitora z powrotem na wartości ustawione fabrycznie * Wybór podmenu regulacji "Różne" * Regulacja luminancji ekranu * Regulacja poziomu kontrastu ekranu * Przesunięcie ekranu w lewą lub prawą stronę * Przesunięcie ekranu w górę lub w dół * Regulacja częstotliwości zegara wewnętrznego próbkowania * Regulacja fazy wewętrznego sygnału monitora * Przesunięcie okna OSD w lewą lub prawą stronę * Przesunięcie okna OSD w górę lub w dół * Ustawienie czasu trwania wyświetlania okna OSD * Regulacja poziomu ostrości ekranu DDC/CI * Włączanie lub wyłączanie "DDC/CI" Information (Informacje) Volume (Poziom Dźwięku) Mute (Cisza) * Wyświetlenie okna informacyjnego * Regulacja poziomu głośności dźwięku * Wyłączenie dźwięku DCR * Wlączony lub Wyłączony "DCR" Display Mode (Trybu wyświetlania) * Przełączanie "Trybu wyświetlania": Proporcje obrazu/pełny 6 Regulowanie ustawień monitora

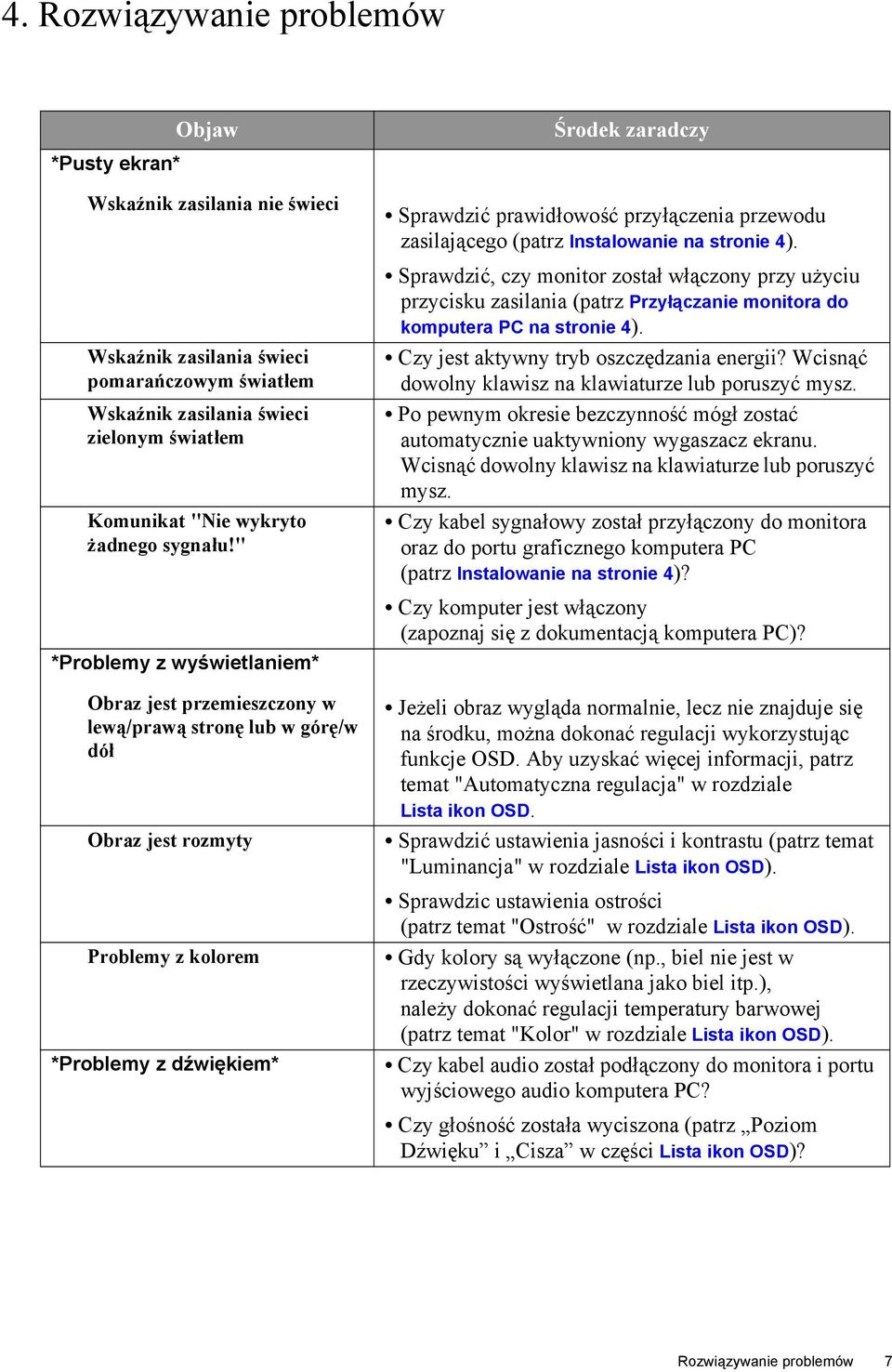

7 4. Rozwiązywanie problemów Objaw Środek zaradczy *Pusty ekran* Wskaźnik zasilania nie świeci Wskaźnik zasilania świeci pomarańczowym światłem Wskaźnik zasilania świeci zielonym światłem Komunikat "Nie wykryto żadnego sygnału!" *Problemy z wyświetlaniem* Obraz jest przemieszczony w lewą/prawą stronę lub w górę/w dół Obraz jest rozmyty Problemy z kolorem *Problemy z dźwiękiem* Sprawdzić prawidłowość przyłączenia przewodu zasilającego (patrz Instalowanie na stronie 4). Sprawdzić, czy monitor został włączony przy użyciu przycisku zasilania (patrz Przyłączanie monitora do komputera PC na stronie 4). Czy jest aktywny tryb oszczędzania energii? Wcisnąć dowolny klawisz na klawiaturze lub poruszyć mysz. Po pewnym okresie bezczynność mógł zostać automatycznie uaktywniony wygaszacz ekranu. Wcisnąć dowolny klawisz na klawiaturze lub poruszyć mysz. Czy kabel sygnałowy został przyłączony do monitora oraz do portu graficznego komputera PC (patrz Instalowanie na stronie 4)? Czy komputer jest włączony (zapoznaj się z dokumentacją komputera PC)? Jeżeli obraz wygląda normalnie, lecz nie znajduje się na środku, można dokonać regulacji wykorzystując funkcje OSD. Aby uzyskać więcej informacji, patrz temat "Automatyczna regulacja" w rozdziale Lista ikon OSD. Sprawdzić ustawienia jasności i kontrastu (patrz temat "Luminancja" w rozdziale Lista ikon OSD). Sprawdzic ustawienia ostrości (patrz temat "Ostrość" w rozdziale Lista ikon OSD). Gdy kolory są wyłączone (np., biel nie jest w rzeczywistości wyświetlana jako biel itp.), należy dokonać regulacji temperatury barwowej (patrz temat "Kolor" w rozdziale Lista ikon OSD). Czy kabel audio został podłączony do monitora i portu wyjściowego audio komputera PC? Czy głośność została wyciszona (patrz Poziom Dźwięku i Cisza w części Lista ikon OSD)? Rozwiązywanie problemów 7

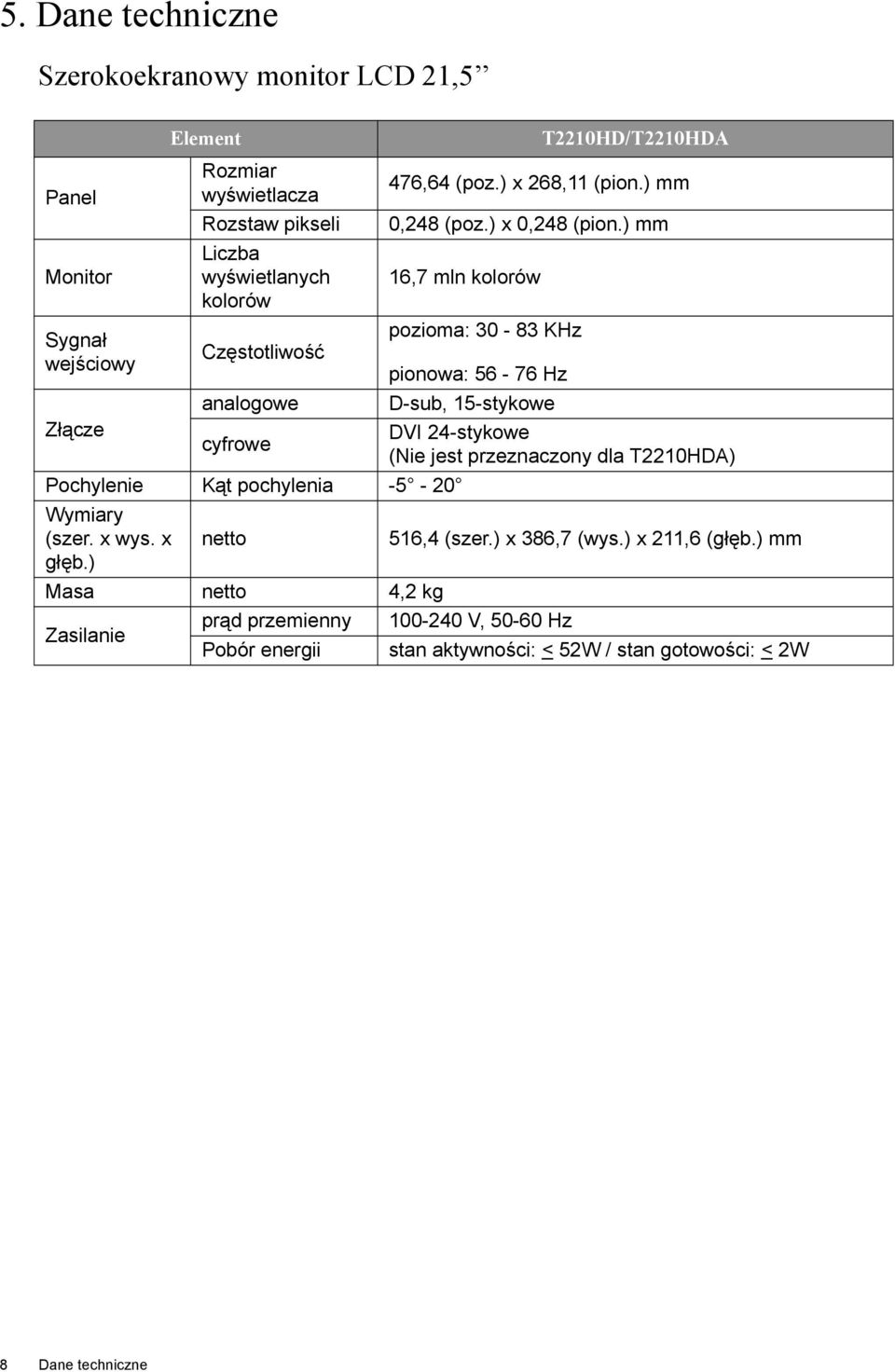

8 5. Dane techniczne Szerokoekranowy monitor LCD 21,5 Element T2210HD/T2210HDA Rozmiar Panel wyświetlacza 476,64 (poz.) x 268,11 (pion.) mm Rozstaw pikseli 0,248 (poz.) x 0,248 (pion.) mm Monitor Liczba wyświetlanych 16,7 mln kolorów kolorów pozioma: KHz Sygnał Częstotliwość wejściowy pionowa: Hz analogowe D-sub, 15-stykowe Złącze DVI 24-stykowe cyfrowe (Nie jest przeznaczony dla T2210HDA) Pochylenie Kąt pochylenia Wymiary (szer. x wys. x netto 516,4 (szer.) x 386,7 (wys.) x 211,6 (głęb.) mm głęb.) Masa netto 4,2 kg Zasilanie prąd przemienny V, Hz Pobór energii stan aktywności: < 52W / stan gotowości: < 2W 8 Dane techniczne
