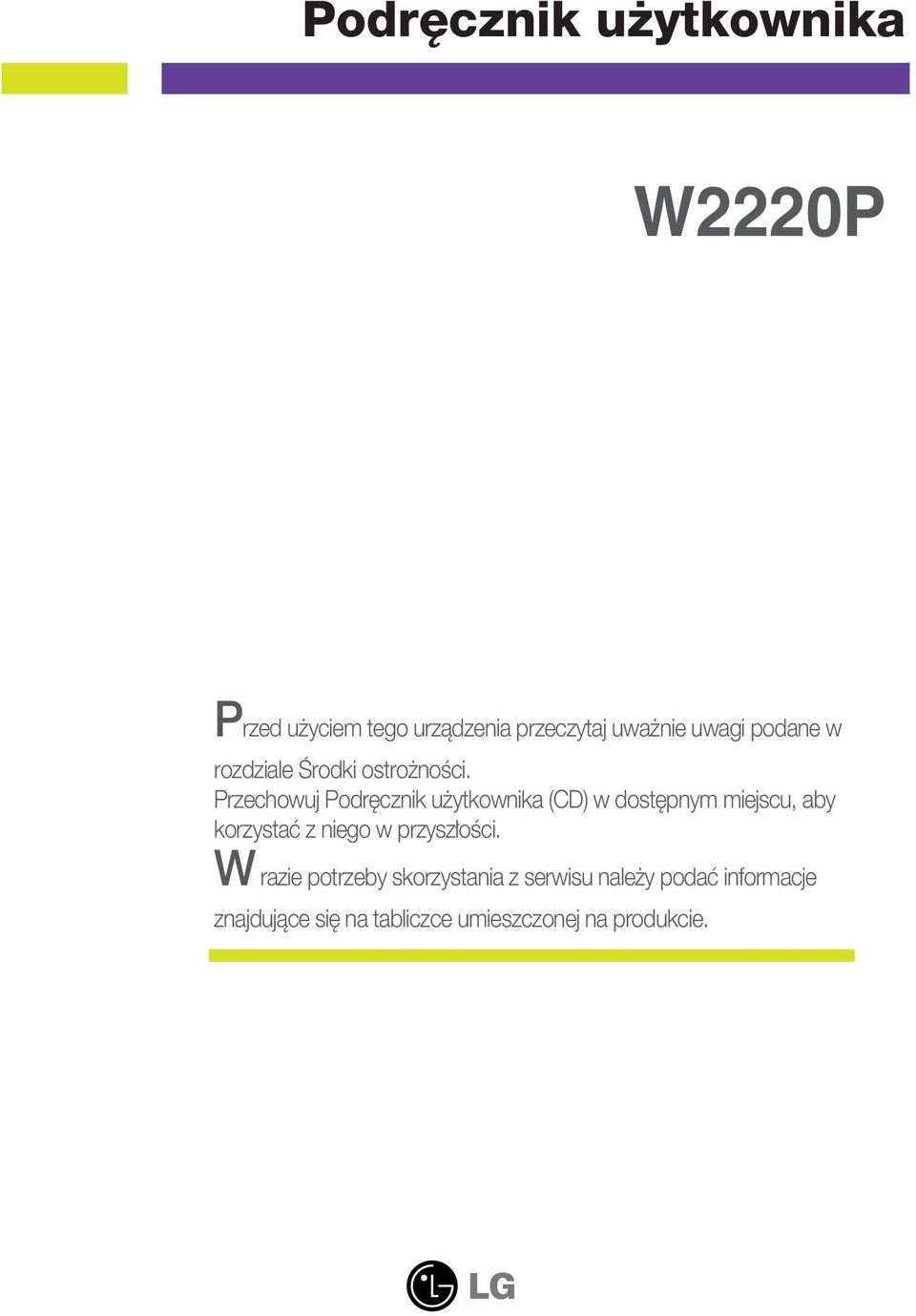

1 Podr cznik u ytkownika W2220P Przed u yciem tego urzàdzenia przeczytaj uwa nie uwagi podane w rozdziale Ârodki ostro noêci. Przechowuj Podr cznik u ytkownika (CD) w dost pnym miejscu, aby korzystaç z niego w przysz oêci. W razie potrzeby skorzystania z serwisu nale y podaç informacje znajdujàce si na tabliczce umieszczonej na produkcie.

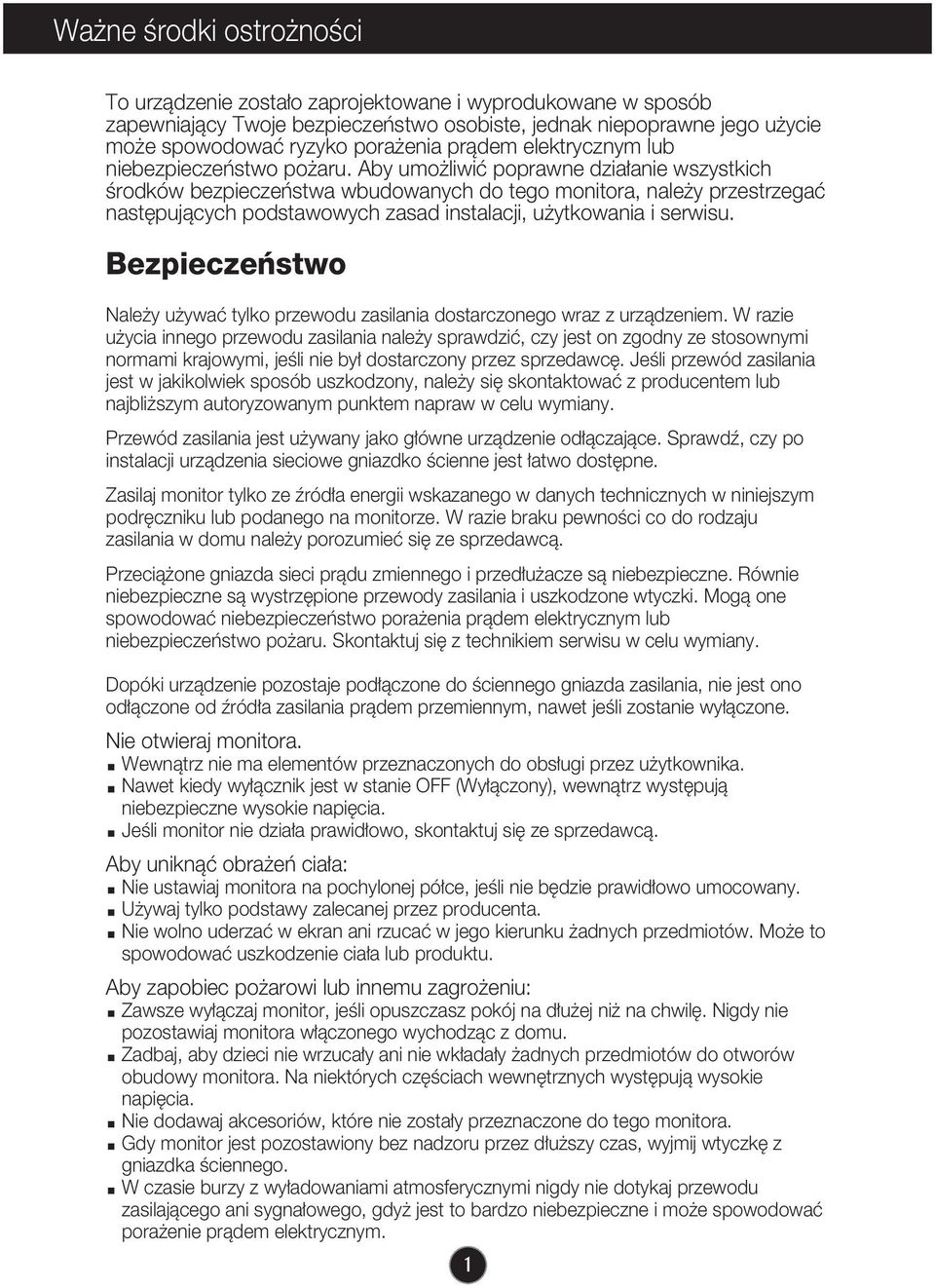

2 Wa ne Êrodki ostro noêci To urzàdzenie zosta o zaprojektowane i wyprodukowane w sposób zapewniajàcy Twoje bezpieczeƒstwo osobiste, jednak niepoprawne jego u ycie mo e spowodowaç ryzyko pora enia pràdem elektrycznym lub niebezpieczeƒstwo po aru. Aby umo liwiç poprawne dzia anie wszystkich Êrodków bezpieczeƒstwa wbudowanych do tego monitora, nale y przestrzegaç nast pujàcych podstawowych zasad instalacji, u ytkowania i serwisu. Bezpieczeƒstwo Nale y u ywaç tylko przewodu zasilania dostarczonego wraz z urzàdzeniem. W razie u ycia innego przewodu zasilania nale y sprawdziç, czy jest on zgodny ze stosownymi normami krajowymi, jeêli nie by dostarczony przez sprzedawc. JeÊli przewód zasilania jest w jakikolwiek sposób uszkodzony, nale y si skontaktowaç z producentem lub najbli szym autoryzowanym punktem napraw w celu wymiany. Przewód zasilania jest u ywany jako g ówne urzàdzenie od àczajàce. Sprawdê, czy po instalacji urzàdzenia sieciowe gniazdko Êcienne jest atwo dost pne. Zasilaj monitor tylko ze êród a energii wskazanego w danych technicznych w niniejszym podr czniku lub podanego na monitorze. W razie braku pewnoêci co do rodzaju zasilania w domu nale y porozumieç si ze sprzedawcà. Przecià one gniazda sieci pràdu zmiennego i przed u acze sà niebezpieczne. Równie niebezpieczne sà wystrz pione przewody zasilania i uszkodzone wtyczki. Mogà one spowodowaç niebezpieczeƒstwo pora enia pràdem elektrycznym lub niebezpieczeƒstwo po aru. Skontaktuj si z technikiem serwisu w celu wymiany. Dopóki urzàdzenie pozostaje pod àczone do Êciennego gniazda zasilania, nie jest ono od àczone od êród a zasilania pràdem przemiennym, nawet jeêli zostanie wy àczone. Nie otwieraj monitora. Wewnàtrz nie ma elementów przeznaczonych do obs ugi przez u ytkownika. Nawet kiedy wy àcznik jest w stanie OFF (Wy àczony), wewnàtrz wyst pujà niebezpieczne wysokie napi cia. JeÊli monitor nie dzia a prawid owo, skontaktuj si ze sprzedawcà. Aby uniknàç obra eƒ cia a: Nie ustawiaj monitora na pochylonej pó ce, jeêli nie b dzie prawid owo umocowany. U ywaj tylko podstawy zalecanej przez producenta. Nie wolno uderzaç w ekran ani rzucaç w jego kierunku adnych przedmiotów. Mo e to spowodowaç uszkodzenie cia a lub produktu. Aby zapobiec po arowi lub innemu zagro eniu: Zawsze wy àczaj monitor, jeêli opuszczasz pokój na d u ej ni na chwil. Nigdy nie pozostawiaj monitora w àczonego wychodzàc z domu. Zadbaj, aby dzieci nie wrzuca y ani nie wk ada y adnych przedmiotów do otworów obudowy monitora. Na niektórych cz Êciach wewn trznych wyst pujà wysokie napi cia. Nie dodawaj akcesoriów, które nie zosta y przeznaczone do tego monitora. Gdy monitor jest pozostawiony bez nadzoru przez d u szy czas, wyjmij wtyczk z gniazdka Êciennego. W czasie burzy z wy adowaniami atmosferycznymi nigdy nie dotykaj przewodu zasilajàcego ani sygna owego, gdy jest to bardzo niebezpieczne i mo e spowodowaç pora enie pràdem elektrycznym. 1

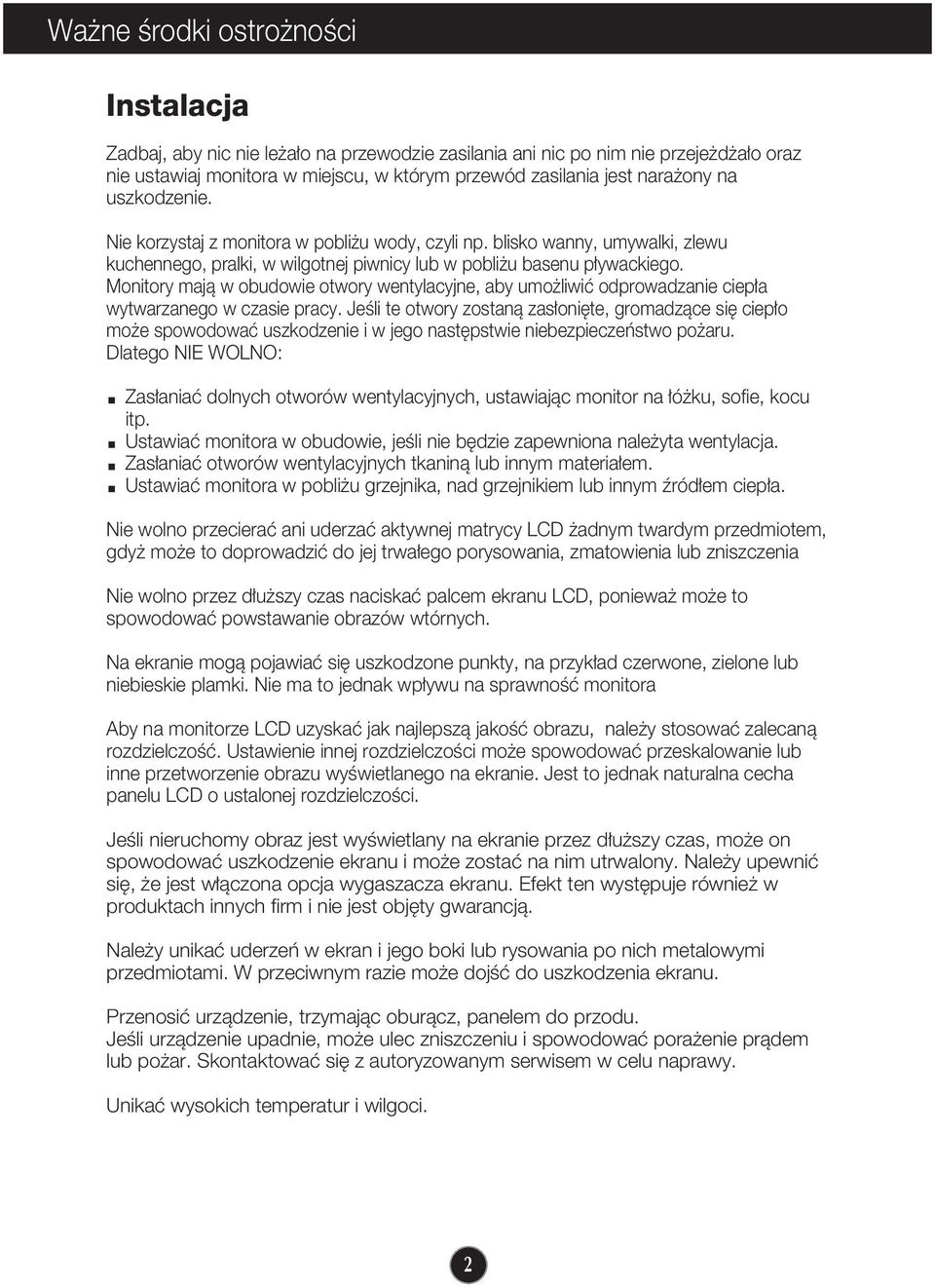

3 Wa ne Êrodki ostro noêci Instalacja Zadbaj, aby nic nie le a o na przewodzie zasilania ani nic po nim nie przeje d a o oraz nie ustawiaj monitora w miejscu, w którym przewód zasilania jest nara ony na uszkodzenie. Nie korzystaj z monitora w pobli u wody, czyli np. blisko wanny, umywalki, zlewu kuchennego, pralki, w wilgotnej piwnicy lub w pobli u basenu p ywackiego. Monitory majà w obudowie otwory wentylacyjne, aby umo liwiç odprowadzanie ciep a wytwarzanego w czasie pracy. JeÊli te otwory zostanà zas oni te, gromadzàce si ciep o mo e spowodowaç uszkodzenie i w jego nast pstwie niebezpieczeƒstwo po aru. Dlatego NIE WOLNO: Zas aniaç dolnych otworów wentylacyjnych, ustawiajàc monitor na ó ku, sofie, kocu itp. Ustawiaç monitora w obudowie, jeêli nie b dzie zapewniona nale yta wentylacja. Zas aniaç otworów wentylacyjnych tkaninà lub innym materia em. Ustawiaç monitora w pobli u grzejnika, nad grzejnikiem lub innym êród em ciep a. Nie wolno przecieraç ani uderzaç aktywnej matrycy LCD adnym twardym przedmiotem, gdy mo e to doprowadziç do jej trwa ego porysowania, zmatowienia lub zniszczenia Nie wolno przez d u szy czas naciskaç palcem ekranu LCD, poniewa mo e to spowodowaç powstawanie obrazów wtórnych. Na ekranie mogà pojawiaç si uszkodzone punkty, na przyk ad czerwone, zielone lub niebieskie plamki. Nie ma to jednak wp ywu na sprawnoêç monitora Aby na monitorze LCD uzyskaç jak najlepszà jakoêç obrazu, nale y stosowaç zalecanà rozdzielczoêç. Ustawienie innej rozdzielczoêci mo e spowodowaç przeskalowanie lub inne przetworzenie obrazu wyêwietlanego na ekranie. Jest to jednak naturalna cecha panelu LCD o ustalonej rozdzielczoêci. JeÊli nieruchomy obraz jest wyêwietlany na ekranie przez d u szy czas, mo e on spowodowaç uszkodzenie ekranu i mo e zostaç na nim utrwalony. Nale y upewniç si, e jest w àczona opcja wygaszacza ekranu. Efekt ten wyst puje równie w produktach innych firm i nie jest obj ty gwarancjà. Nale y unikaç uderzeƒ w ekran i jego boki lub rysowania po nich metalowymi przedmiotami. W przeciwnym razie mo e dojêç do uszkodzenia ekranu. Przenosiç urzàdzenie, trzymajàc oburàcz, panelem do przodu. JeÊli urzàdzenie upadnie, mo e ulec zniszczeniu i spowodowaç pora enie pràdem lub po ar. Skontaktowaç si z autoryzowanym serwisem w celu naprawy. Unikaç wysokich temperatur i wilgoci. 2

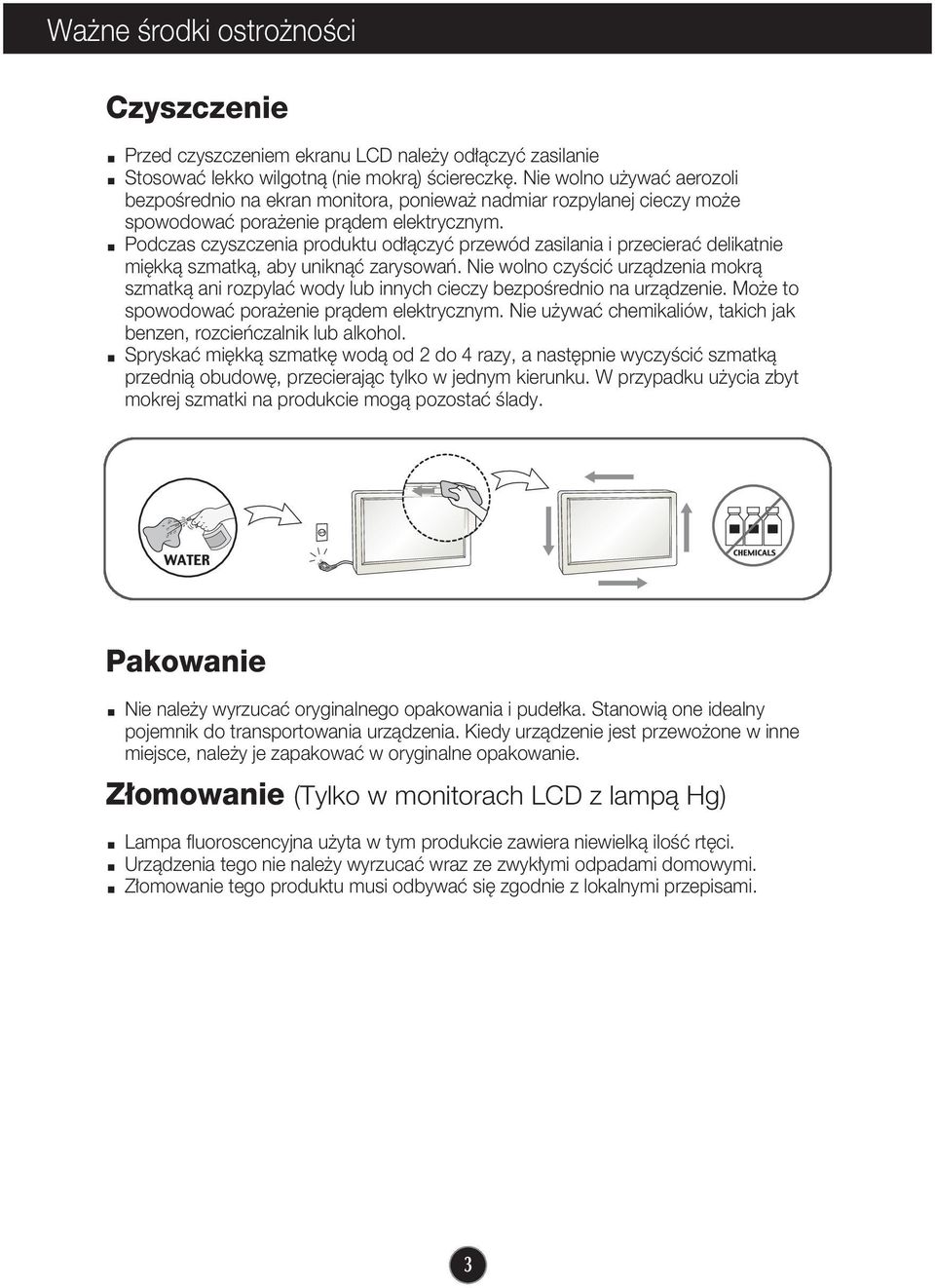

4 Wa ne Êrodki ostro noêci Czyszczenie Przed czyszczeniem ekranu LCD nale y od àczyç zasilanie Stosowaç lekko wilgotnà (nie mokrà) Êciereczk. Nie wolno u ywaç aerozoli bezpoêrednio na ekran monitora, poniewa nadmiar rozpylanej cieczy mo e spowodowaç pora enie pràdem elektrycznym. Podczas czyszczenia produktu od àczyç przewód zasilania i przecieraç delikatnie mi kkà szmatkà, aby uniknàç zarysowaƒ. Nie wolno czyêciç urzàdzenia mokrà szmatkà ani rozpylaç wody lub innych cieczy bezpoêrednio na urzàdzenie. Mo e to spowodowaç pora enie pràdem elektrycznym. Nie u ywaç chemikaliów, takich jak benzen, rozcieƒczalnik lub alkohol. Spryskaç mi kkà szmatk wodà od 2 do 4 razy, a nast pnie wyczyêciç szmatkà przednià obudow, przecierajàc tylko w jednym kierunku. W przypadku u ycia zbyt mokrej szmatki na produkcie mogà pozostaç Êlady. Pakowanie Nie nale y wyrzucaç oryginalnego opakowania i pude ka. Stanowià one idealny pojemnik do transportowania urzàdzenia. Kiedy urzàdzenie jest przewo one w inne miejsce, nale y je zapakowaç w oryginalne opakowanie. Z omowanie (Tylko w monitorach LCD z lampà Hg) Lampa fluoroscencyjna u yta w tym produkcie zawiera niewielkà iloêç rt ci. Urzàdzenia tego nie nale y wyrzucaç wraz ze zwyk ymi odpadami domowymi. Z omowanie tego produktu musi odbywaç si zgodnie z lokalnymi przepisami. 3

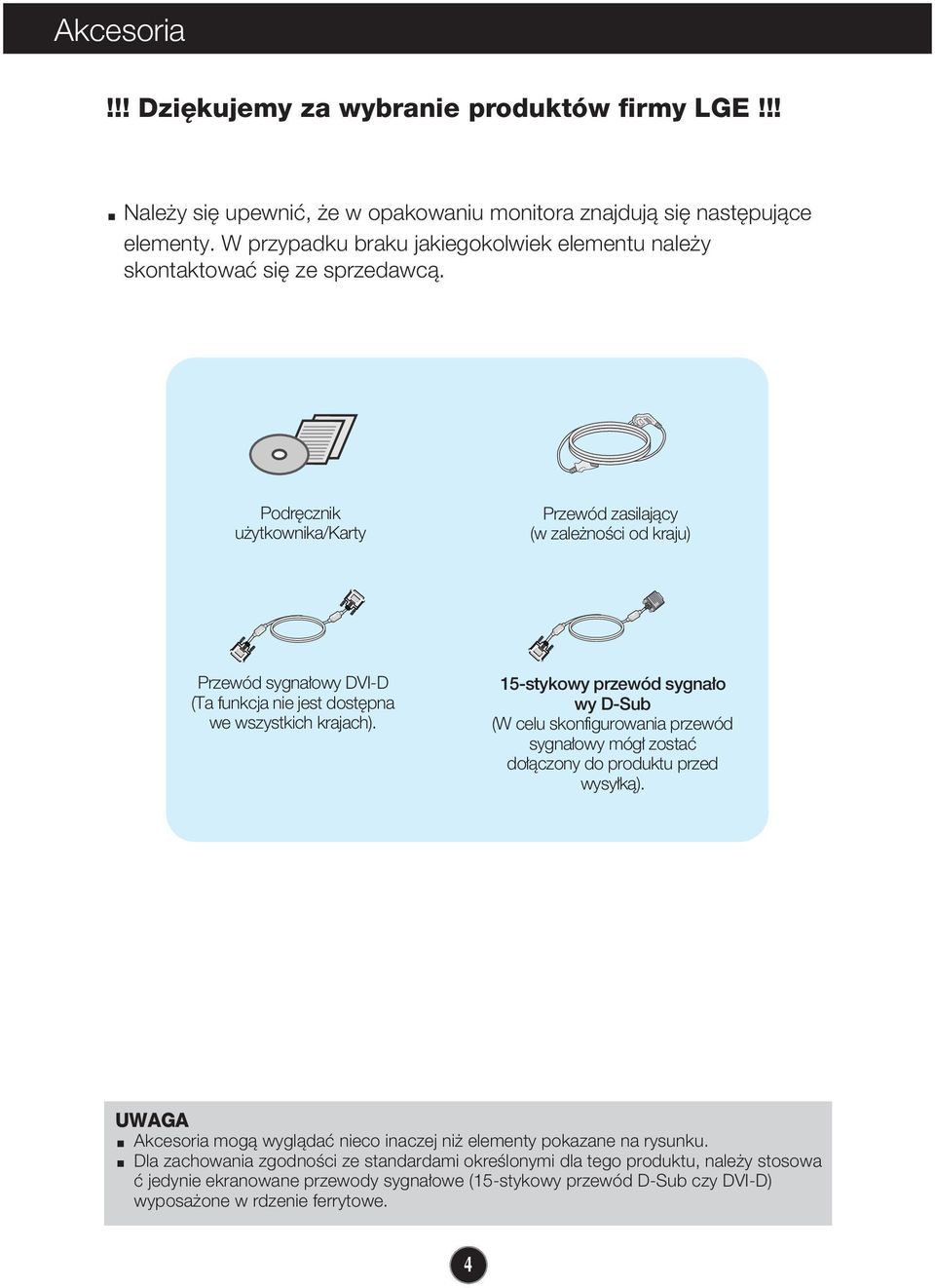

5 Akcesoria!!! Dzi kujemy za wybranie produktów firmy LGE!!! Nale y si upewniç, e w opakowaniu monitora znajdujà si nast pujàce elementy. W przypadku braku jakiegokolwiek elementu nale y skontaktowaç si ze sprzedawcà. Podr cznik u ytkownika/karty Przewód zasilajàcy (w zale noêci od kraju) Przewód sygna owy DVI-D (Ta funkcja nie jest dost pna we wszystkich krajach). 15-stykowy przewód sygna o wy D-Sub (W celu skonfigurowania przewód sygna owy móg zostaç do àczony do produktu przed wysy kà). UWAGA Akcesoria mogà wyglàdaç nieco inaczej ni elementy pokazane na rysunku. Dla zachowania zgodnoêci ze standardami okreêlonymi dla tego produktu, nale y stosowa ç jedynie ekranowane przewody sygna owe (15-stykowy przewód D-Sub czy DVI-D) wyposa one w rdzenie ferrytowe. 4

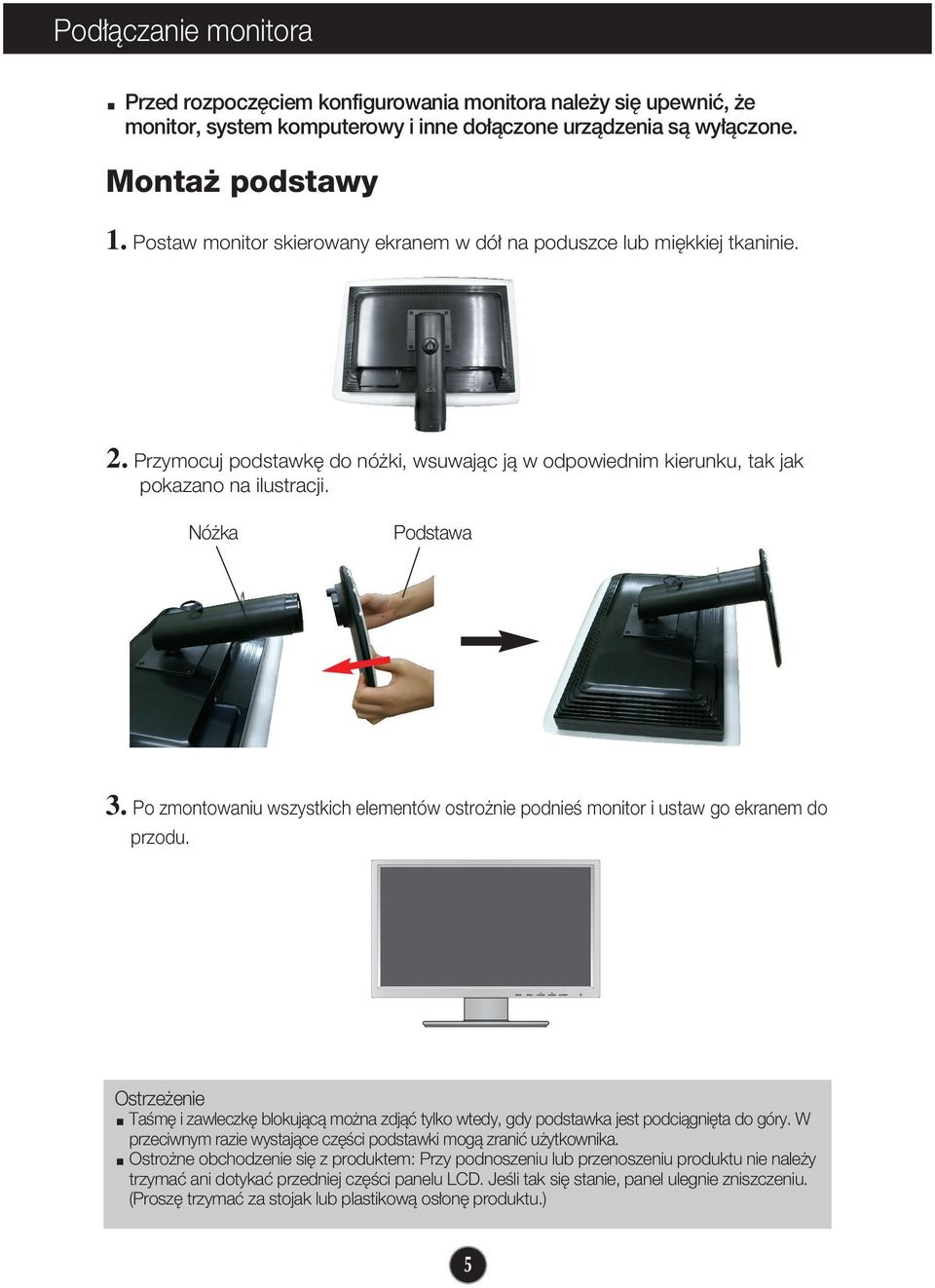

6 Pod àczanie monitora Przed rozpocz ciem konfigurowania monitora nale y si upewniç, e monitor, system komputerowy i inne do àczone urzàdzenia sà wy àczone. Monta podstawy 1. Postaw monitor skierowany ekranem w dó na poduszce lub mi kkiej tkaninie. 2. Przymocuj podstawk do nó ki, wsuwajàc jà w odpowiednim kierunku, tak jak pokazano na ilustracji. Nó ka Podstawa 3. Po zmontowaniu wszystkich elementów ostro nie podnieê monitor i ustaw go ekranem do przodu. Ostrze enie TaÊm i zawleczk blokujàcà mo na zdjàç tylko wtedy, gdy podstawka jest podciàgni ta do góry. W przeciwnym razie wystajàce cz Êci podstawki mogà zraniç u ytkownika. Ostro ne obchodzenie si z produktem: Przy podnoszeniu lub przenoszeniu produktu nie nale y trzymaç ani dotykaç przedniej cz Êci panelu LCD. JeÊli tak si stanie, panel ulegnie zniszczeniu. (Prosz trzymaç za stojak lub plastikowà os on produktu.) 5

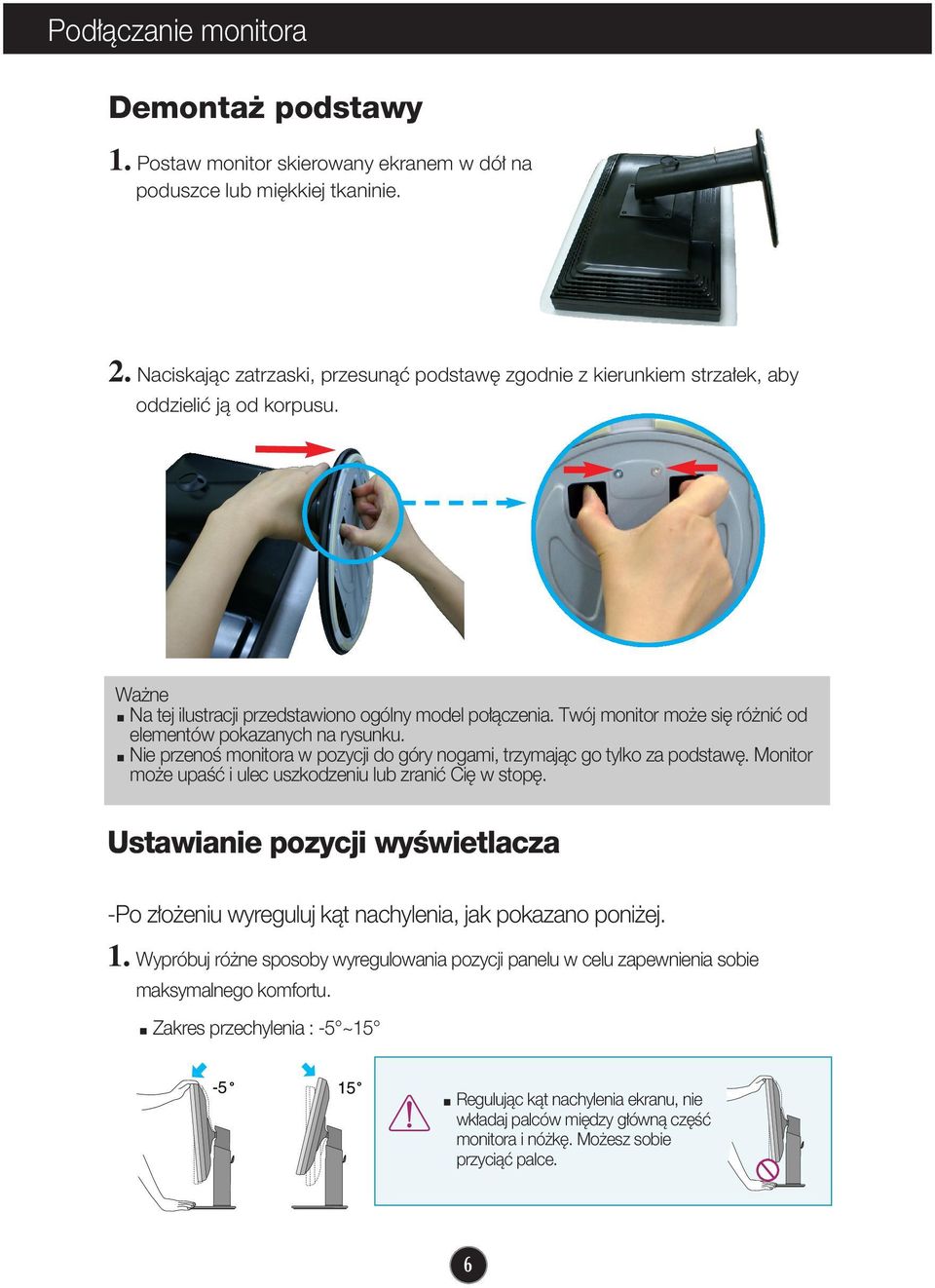

7 Pod àczanie monitora Demonta podstawy 1. Postaw monitor skierowany ekranem w dó na poduszce lub mi kkiej tkaninie. 2. Naciskajàc zatrzaski, przesunàç podstaw zgodnie z kierunkiem strza ek, aby oddzieliç jà od korpusu. Wa ne Na tej ilustracji przedstawiono ogólny model po àczenia. Twój monitor mo e si ró niç od elementów pokazanych na rysunku. Nie przenoê monitora w pozycji do góry nogami, trzymajàc go tylko za podstaw. Monitor mo e upaêç i ulec uszkodzeniu lub zraniç Ci w stop. Ustawianie pozycji wyêwietlacza -Po z o eniu wyreguluj kàt nachylenia, jak pokazano poni ej. 1. Wypróbuj ró ne sposoby wyregulowania pozycji panelu w celu zapewnienia sobie maksymalnego komfortu. Zakres przechylenia : -5 ~ Regulujàc kàt nachylenia ekranu, nie wk adaj palców mi dzy g ównà cz Êç monitora i nó k. Mo esz sobie przyciàç palce. 6

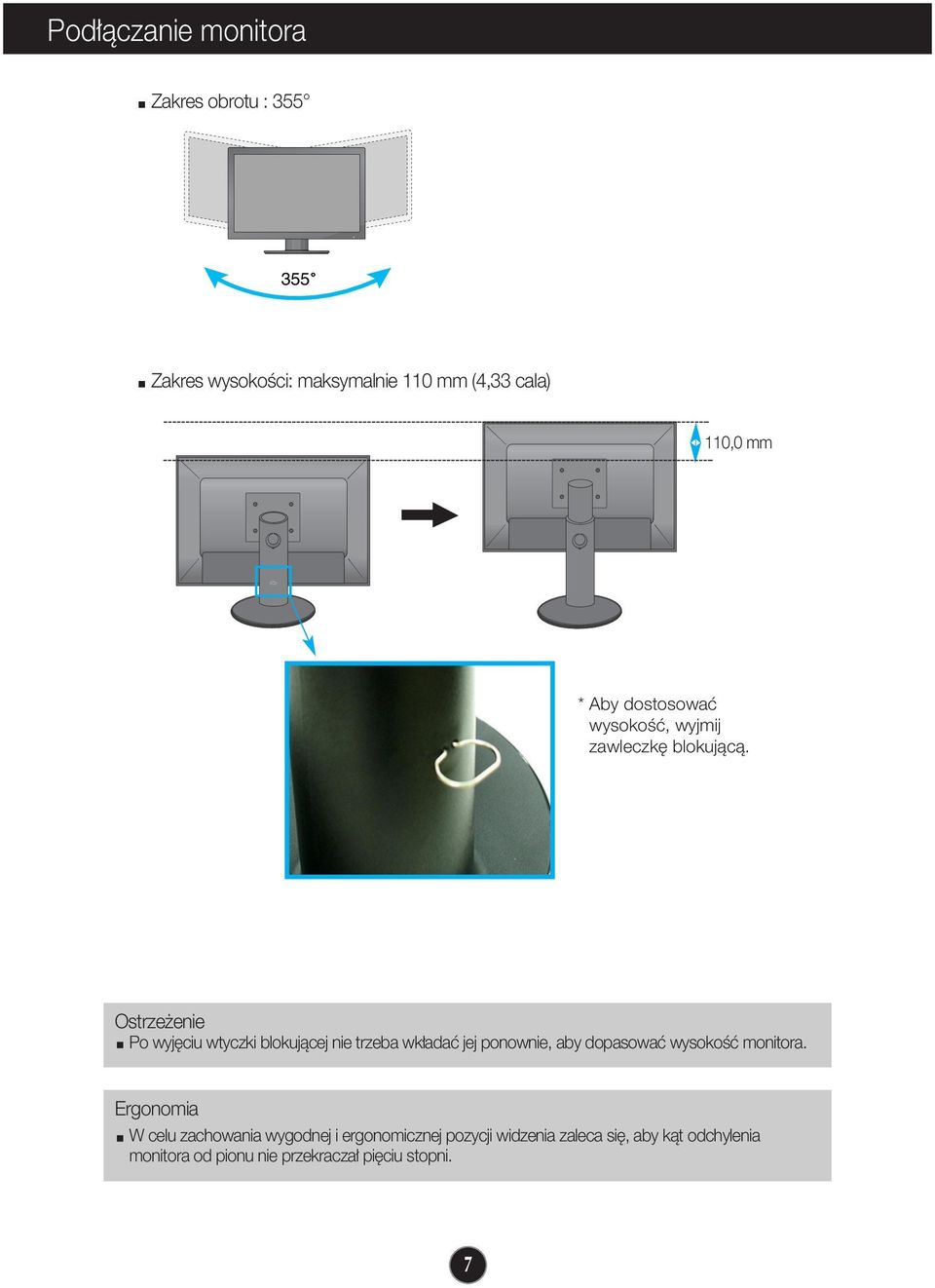

8 Pod àczanie monitora Zakres obrotu : Zakres wysokoêci: maksymalnie 110 mm (4,33 cala) 110,0 mm * Aby dostosowaç wysokoêç, wyjmij zawleczk blokujàcà. Ostrze enie Po wyj ciu wtyczki blokujàcej nie trzeba wk adaç jej ponownie, aby dopasowaç wysokoêç monitora. Ergonomia W celu zachowania wygodnej i ergonomicznej pozycji widzenia zaleca si, aby kàt odchylenia monitora od pionu nie przekracza pi ciu stopni. 7

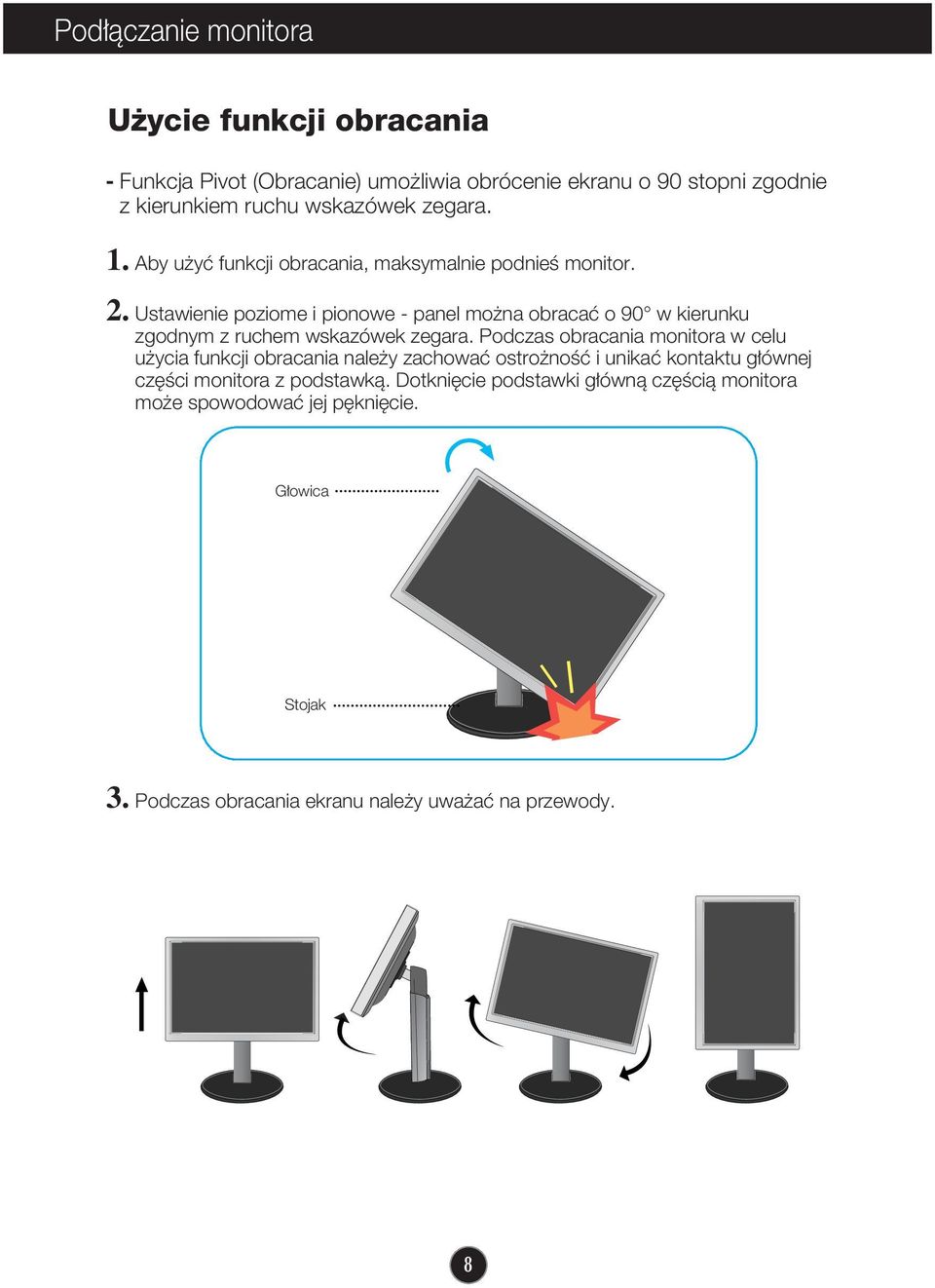

9 Pod àczanie monitora U ycie funkcji obracania - Funkcja Pivot (Obracanie) umo liwia obrócenie ekranu o 90 stopni zgodnie z kierunkiem ruchu wskazówek zegara. 1. Aby u yç funkcji obracania, maksymalnie podnieê monitor. 2. Ustawienie poziome i pionowe - panel mo na obracaç o 90 w kierunku zgodnym z ruchem wskazówek zegara. Podczas obracania monitora w celu u ycia funkcji obracania nale y zachowaç ostro noêç i unikaç kontaktu g ównej cz Êci monitora z podstawkà. Dotkni cie podstawki g ównà cz Êcià monitora mo e spowodowaç jej p kni cie. G owica Stojak 3. Podczas obracania ekranu nale y uwa aç na przewody. 8

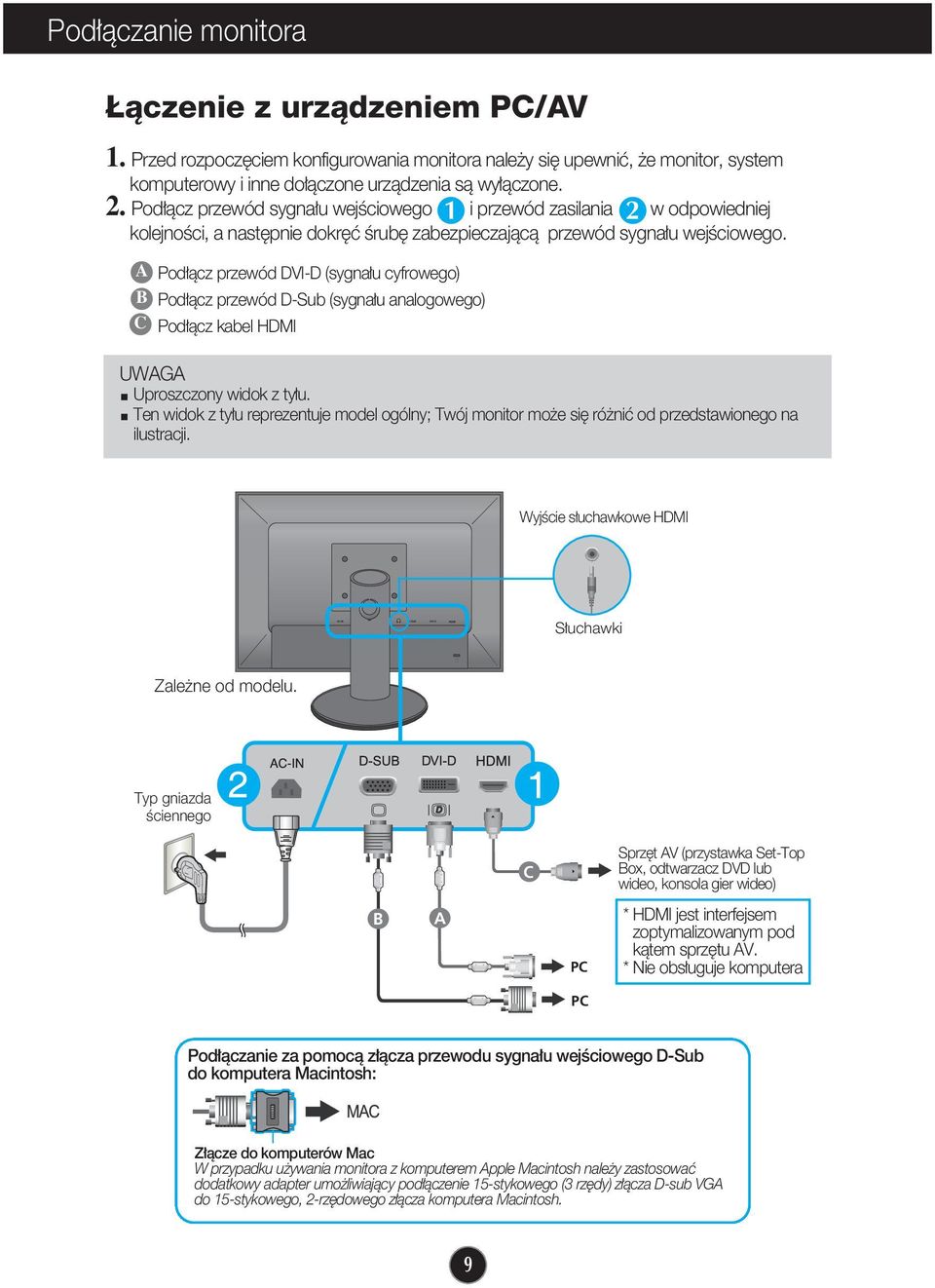

10 Pod àczanie monitora AC-IN D-SUB DVI-D HDMI àczenie z urzàdzeniem PC/AV 1. Przed rozpocz ciem konfigurowania monitora nale y si upewniç, e monitor, system komputerowy i inne do àczone urzàdzenia sà wy àczone. 2. Pod àcz przewód sygna u wejêciowego 1 i przewód zasilania 2 w odpowiedniej kolejnoêci, a nast pnie dokr ç Êrub zabezpieczajàcà przewód sygna u wejêciowego. A B C Pod àcz przewód DVI-D (sygna u cyfrowego) Pod àcz przewód D-Sub (sygna u analogowego) Pod àcz kabel HDMI UWAGA Uproszczony widok z ty u. Ten widok z ty u reprezentuje model ogólny; Twój monitor mo e si ró niç od przedstawionego na ilustracji. WyjÊcie s uchawkowe HDMI S uchawki Zale ne od modelu. Typ gniazda Êciennego C Sprz t AV (przystawka Set-Top Box, odtwarzacz DVD lub wideo, konsola gier wideo) B A PC * HDMI jest interfejsem zoptymalizowanym pod kàtem sprz tu AV. * Nie obs uguje komputera PC Pod àczanie za pomocà z àcza przewodu sygna u wejêciowego D-Sub do komputera Macintosh: Z àcze do komputerów Mac W przypadku u ywania monitora z komputerem Apple Macintosh nale y zastosowaç dodatkowy adapter umo liwiajàcy pod àczenie 15-stykowego (3 rz dy) z àcza D-sub VGA do 15-stykowego, 2-rz dowego z àcza komputera Macintosh. 9

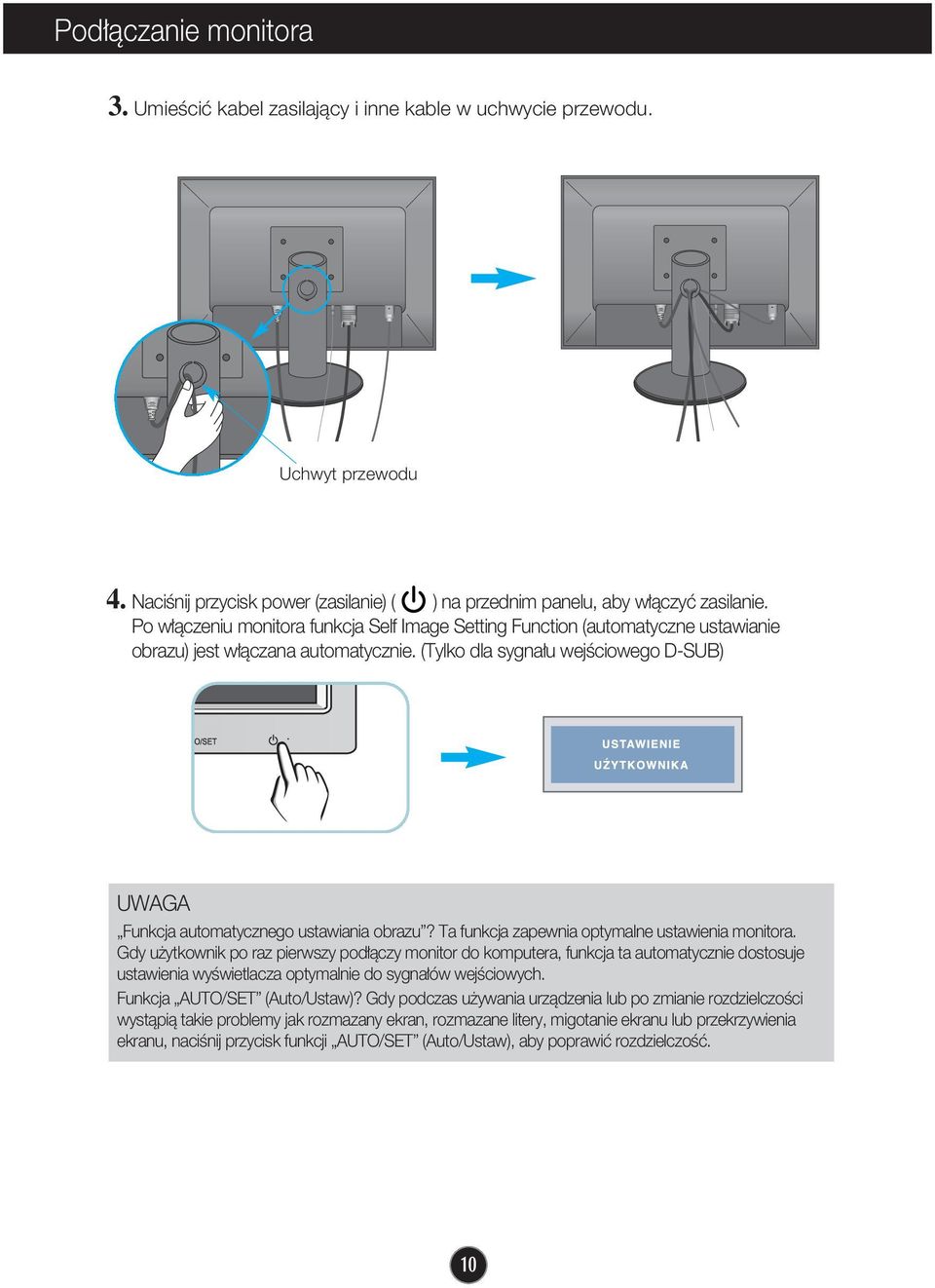

11 Pod àczanie monitora 3. UmieÊciç kabel zasilajàcy i inne kable w uchwycie przewodu. Uchwyt przewodu 4. NaciÊnij przycisk power (zasilanie) ( ) na przednim panelu, aby w àczyç zasilanie. Po w àczeniu monitora funkcja Self Image Setting Function (automatyczne ustawianie obrazu) jest w àczana automatycznie. (Tylko dla sygna u wejêciowego D-SUB) UWAGA Funkcja automatycznego ustawiania obrazu? Ta funkcja zapewnia optymalne ustawienia monitora. Gdy u ytkownik po raz pierwszy pod àczy monitor do komputera, funkcja ta automatycznie dostosuje ustawienia wyêwietlacza optymalnie do sygna ów wejêciowych. Funkcja AUTO/SET (Auto/Ustaw)? Gdy podczas u ywania urzàdzenia lub po zmianie rozdzielczoêci wystàpià takie problemy jak rozmazany ekran, rozmazane litery, migotanie ekranu lub przekrzywienia ekranu, naciênij przycisk funkcji AUTO/SET (Auto/Ustaw), aby poprawiç rozdzielczoêç. 10

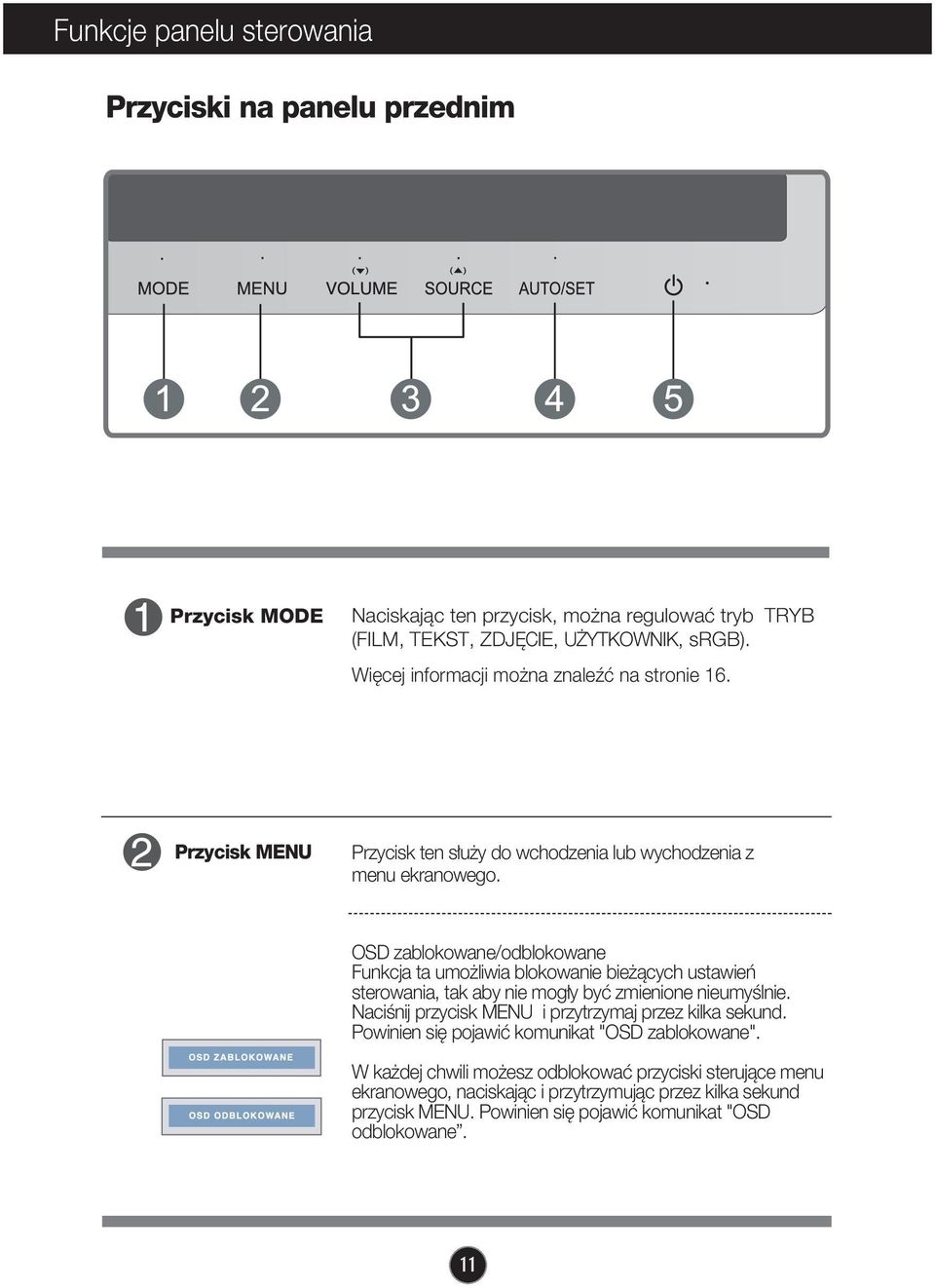

12 Funkcje panelu sterowania Przyciski na panelu przednim Przycisk MODE Naciskajàc ten przycisk, mo na regulowaç tryb TRYB (FILM, TEKST, ZDJ CIE, U YTKOWNIK, srgb). Wi cej informacji mo na znaleêç na stronie 16. Przycisk MENU Przycisk ten s u y do wchodzenia lub wychodzenia z menu ekranowego. OSD zablokowane/odblokowane Funkcja ta umo liwia blokowanie bie àcych ustawieƒ sterowania, tak aby nie mog y byç zmienione nieumyêlnie. NaciÊnij przycisk MENU i przytrzymaj przez kilka sekund. Powinien si pojawiç komunikat "OSD zablokowane". W ka dej chwili mo esz odblokowaç przyciski sterujàce menu ekranowego, naciskajàc i przytrzymujàc przez kilka sekund przycisk MENU. Powinien si pojawiç komunikat "OSD odblokowane. 11

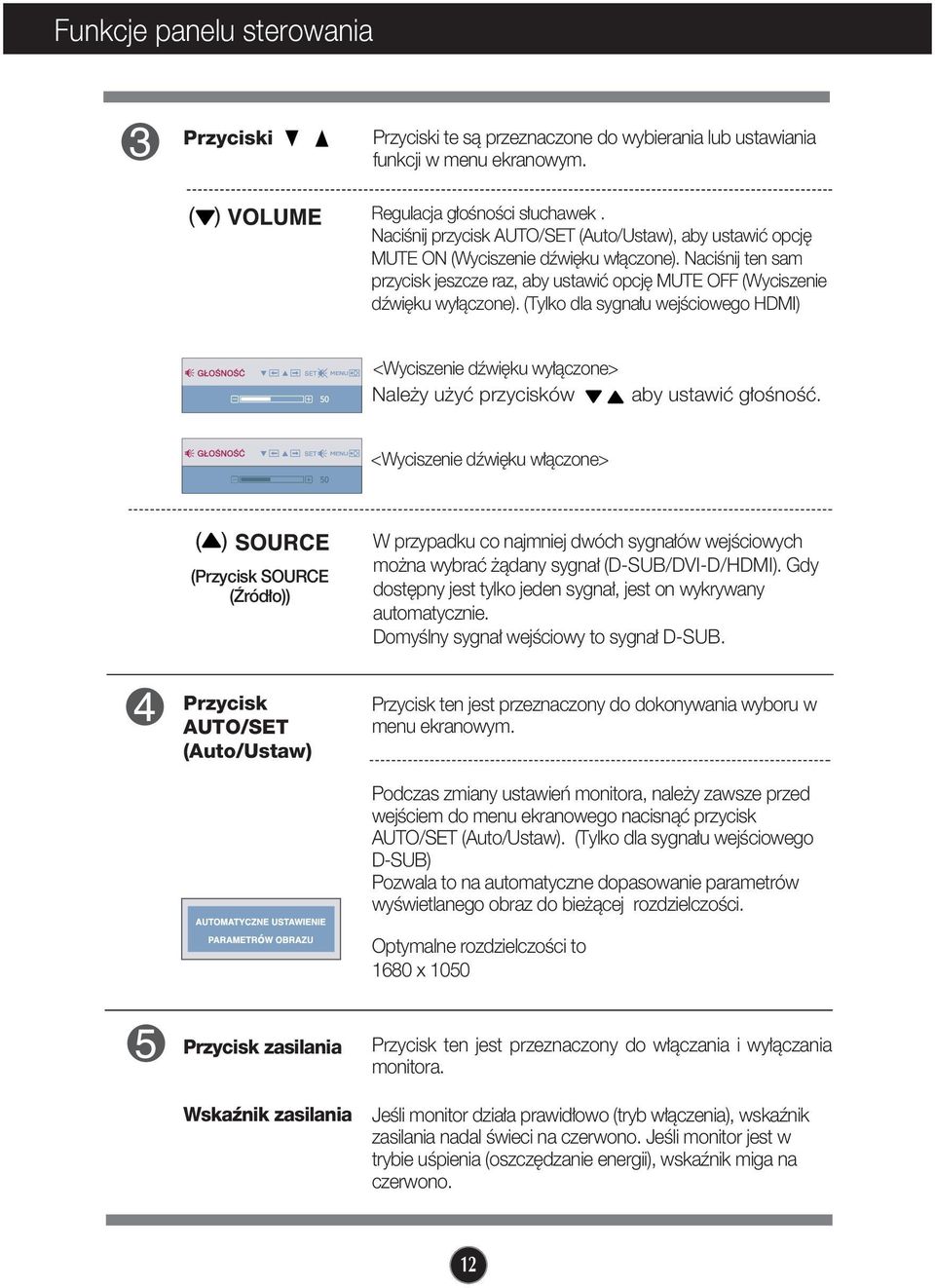

13 Funkcje panelu sterowania Przyciski Przyciski te sà przeznaczone do wybierania lub ustawiania funkcji w menu ekranowym. Regulacja g oênoêci s uchawek. NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby ustawiç opcj MUTE ON (Wyciszenie dêwi ku w àczone). NaciÊnij ten sam przycisk jeszcze raz, aby ustawiç opcj MUTE OFF (Wyciszenie dêwi ku wy àczone). (Tylko dla sygna u wejêciowego HDMI) <Wyciszenie dêwi ku wy àczone> Nale y u yç przycisków aby ustawiç g oênoêç. <Wyciszenie dêwi ku w àczone> (Przycisk SOURCE (èród o)) W przypadku co najmniej dwóch sygna ów wejêciowych mo na wybraç àdany sygna (D-SUB/DVI-D/HDMI). Gdy dost pny jest tylko jeden sygna, jest on wykrywany automatycznie. DomyÊlny sygna wejêciowy to sygna D-SUB. Przycisk AUTO/SET (Auto/Ustaw) Przycisk ten jest przeznaczony do dokonywania wyboru w menu ekranowym. Podczas zmiany ustawieƒ monitora, nale y zawsze przed wejêciem do menu ekranowego nacisnàç przycisk AUTO/SET (Auto/Ustaw). (Tylko dla sygna u wejêciowego D-SUB) Pozwala to na automatyczne dopasowanie parametrów wyêwietlanego obraz do bie àcej rozdzielczoêci. Optymalne rozdzielczoêci to 1680 x 1050 Przycisk zasilania Wskaênik zasilania Przycisk ten jest przeznaczony do w àczania i wy àczania monitora. JeÊli monitor dzia a prawid owo (tryb w àczenia), wskaênik zasilania nadal Êwieci na czerwono. JeÊli monitor jest w trybie uêpienia (oszcz dzanie energii), wskaênik miga na czerwono. 12

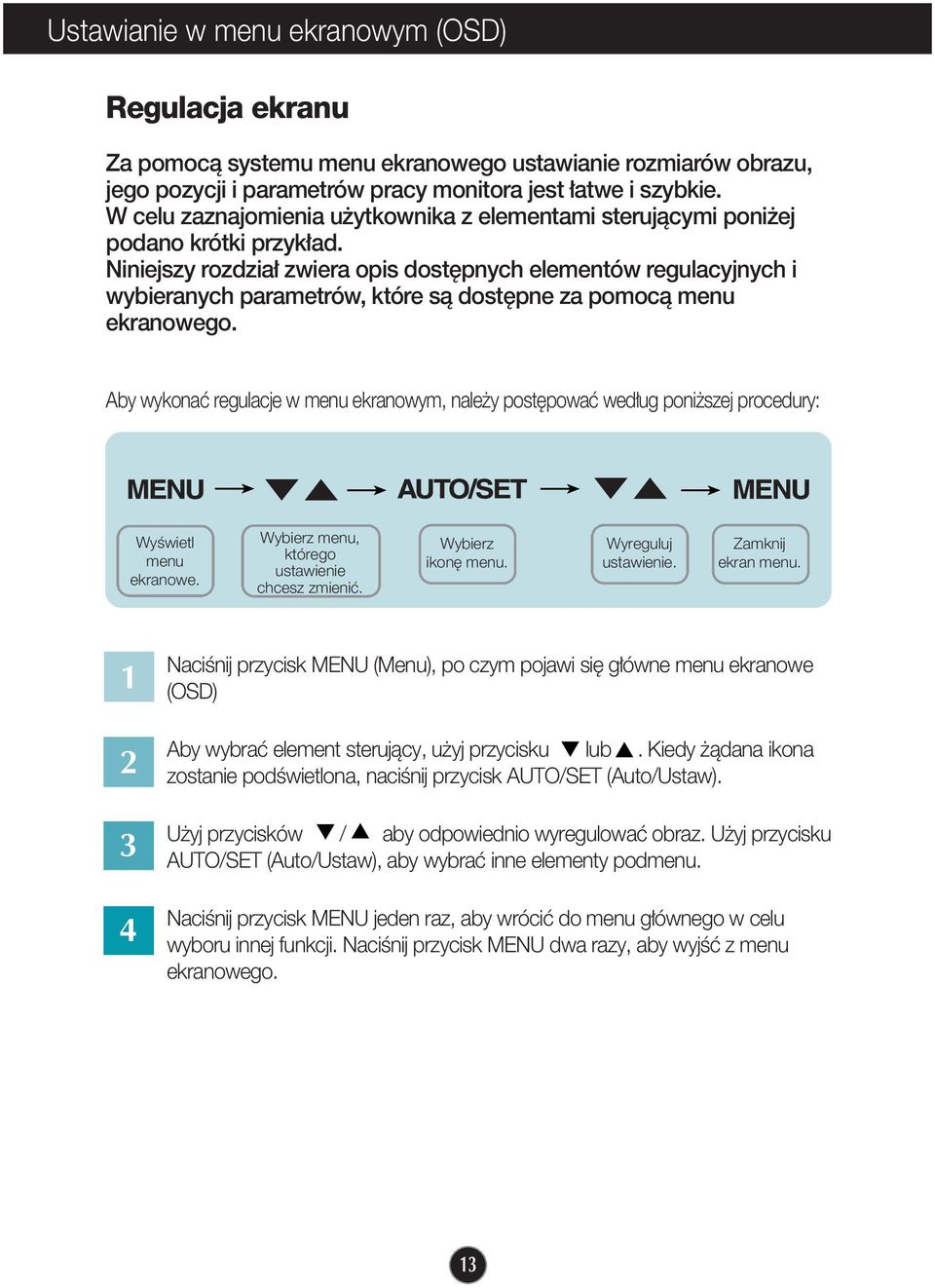

14 Ustawianie w menu ekranowym (OSD) Regulacja ekranu Za pomocà systemu menu ekranowego ustawianie rozmiarów obrazu, jego pozycji i parametrów pracy monitora jest atwe i szybkie. W celu zaznajomienia u ytkownika z elementami sterujàcymi poni ej podano krótki przyk ad. Niniejszy rozdzia zwiera opis dost pnych elementów regulacyjnych i wybieranych parametrów, które sà dost pne za pomocà menu ekranowego. Aby wykonaç regulacje w menu ekranowym, nale y post powaç wed ug poni szej procedury: WyÊwietl menu ekranowe. Wybierz menu, którego ustawienie chcesz zmieniç. Wybierz ikon menu. Wyreguluj ustawienie. Zamknij ekran menu NaciÊnij przycisk MENU (Menu), po czym pojawi si g ówne menu ekranowe (OSD) Aby wybraç element sterujàcy, u yj przycisku lub. Kiedy àdana ikona zostanie podêwietlona, naciênij przycisk AUTO/SET (Auto/Ustaw). U yj przycisków / aby odpowiednio wyregulowaç obraz. U yj przycisku AUTO/SET (Auto/Ustaw), aby wybraç inne elementy podmenu. NaciÊnij przycisk MENU jeden raz, aby wróciç do menu g ównego w celu wyboru innej funkcji. NaciÊnij przycisk MENU dwa razy, aby wyjêç z menu ekranowego. 13

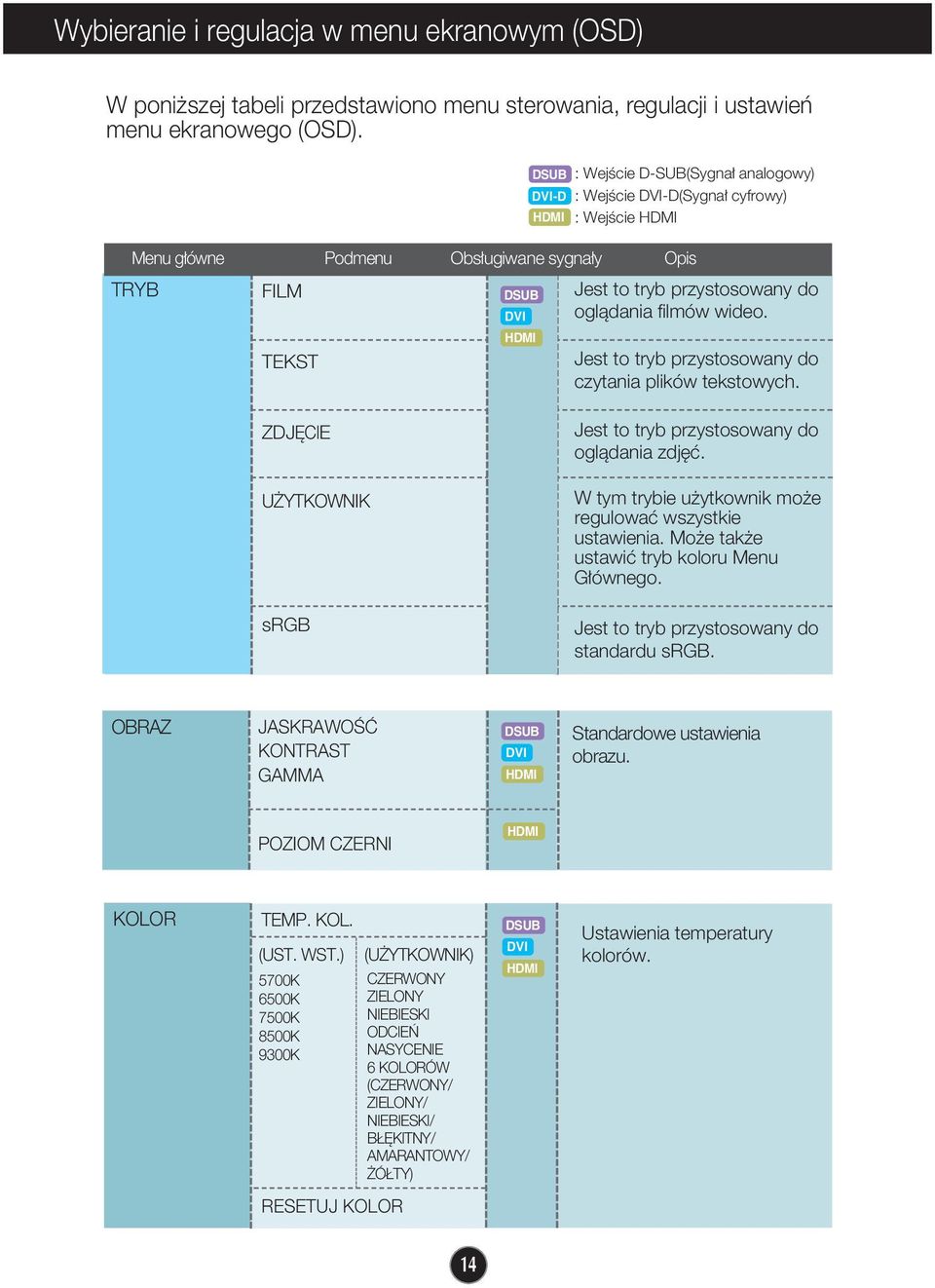

15 Wybieranie i regulacja w menu ekranowym (OSD) W poni szej tabeli przedstawiono menu sterowania, regulacji i ustawieƒ menu ekranowego (OSD). TRYB FILM TEKST DSUB DVI-D HDMI : WejÊcie D-SUB(Sygna analogowy) : WejÊcie DVI-D(Sygna cyfrowy) : WejÊcie HDMI Menu g ówne Podmenu Obs ugiwane sygna y Opis DSUB DVI HDMI Jest to tryb przystosowany do oglàdania filmów wideo. Jest to tryb przystosowany do czytania plików tekstowych. ZDJ CIE Jest to tryb przystosowany do oglàdania zdj ç. U YTKOWNIK W tym trybie u ytkownik mo e regulowaç wszystkie ustawienia. Mo e tak e ustawiç tryb koloru Menu G ównego. srgb Jest to tryb przystosowany do standardu srgb. OBRAZ JASKRAWOÂå KONTRAST GAMMA DSUB DVI HDMI Standardowe ustawienia obrazu. POZIOM CZERNI HDMI KOLOR TEMP. KOL. (UST. WST.) 5700K 6500K 7500K 8500K 9300K (U YTKOWNIK) CZERWONY ZIELONY NIEBIESKI ODCIE NASYCENIE 6 KOLORÓW (CZERWONY/ ZIELONY/ NIEBIESKI/ B KITNY/ AMARANTOWY/ Ó TY) DSUB DVI HDMI Ustawienia temperatury kolorów. RESETUJ KOLOR 14

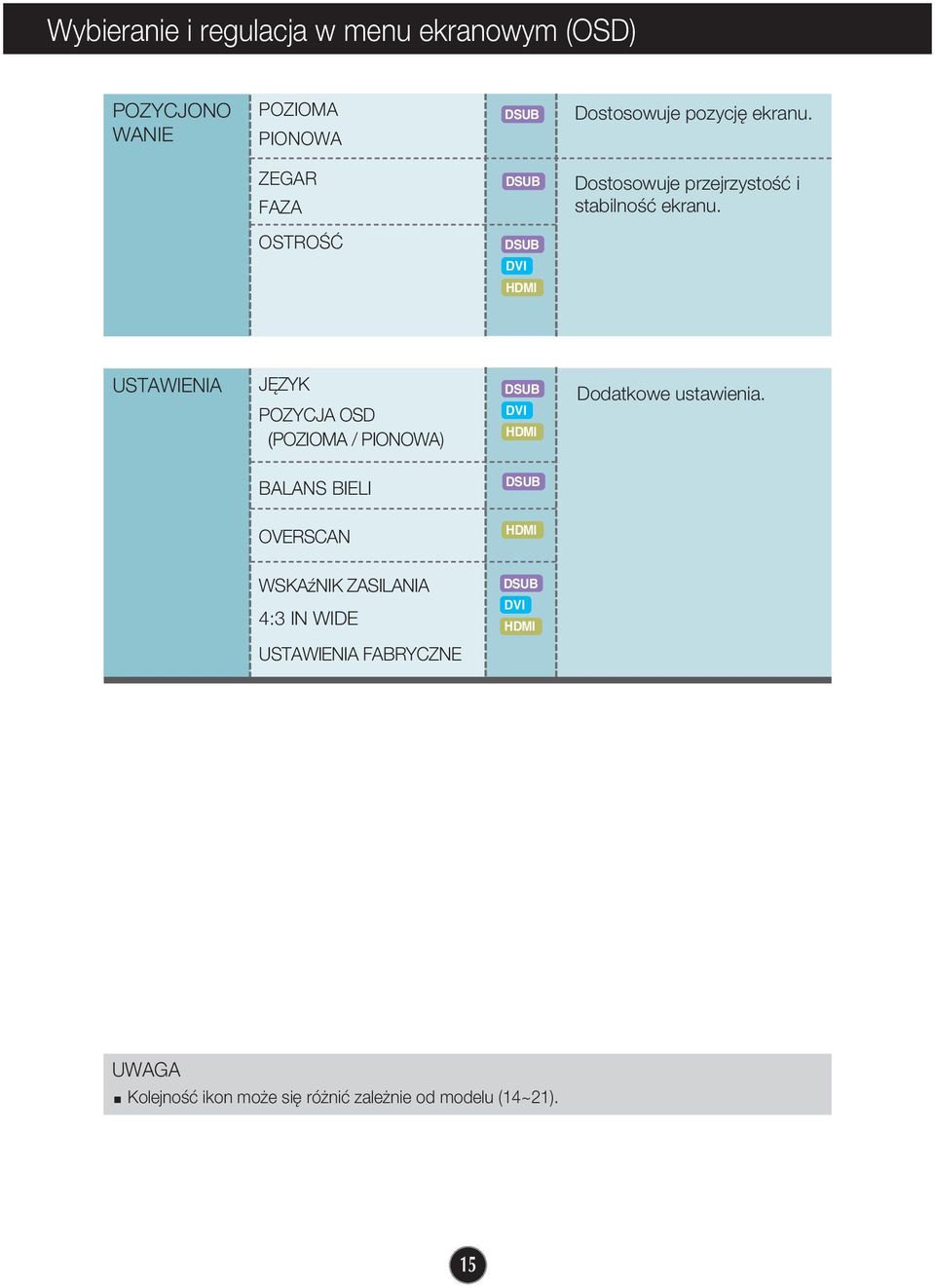

16 Wybieranie i regulacja w menu ekranowym (OSD) POZYCJONO WANIE POZIOMA PIONOWA DSUB Dostosowuje pozycj ekranu. ZEGAR FAZA OSTROÂå DSUB DSUB DVI HDMI Dostosowuje przejrzystoêç i stabilnoêç ekranu. USTAWIENIA J ZYK POZYCJA OSD (POZIOMA / PIONOWA) DSUB DVI HDMI Dodatkowe ustawienia. BALANS BIELI DSUB OVERSCAN HDMI WSKAêNIK ZASILANIA 4:3 IN WIDE DSUB DVI HDMI USTAWIENIA FABRYCZNE UWAGA KolejnoÊç ikon mo e si ró niç zale nie od modelu (14~21). 15

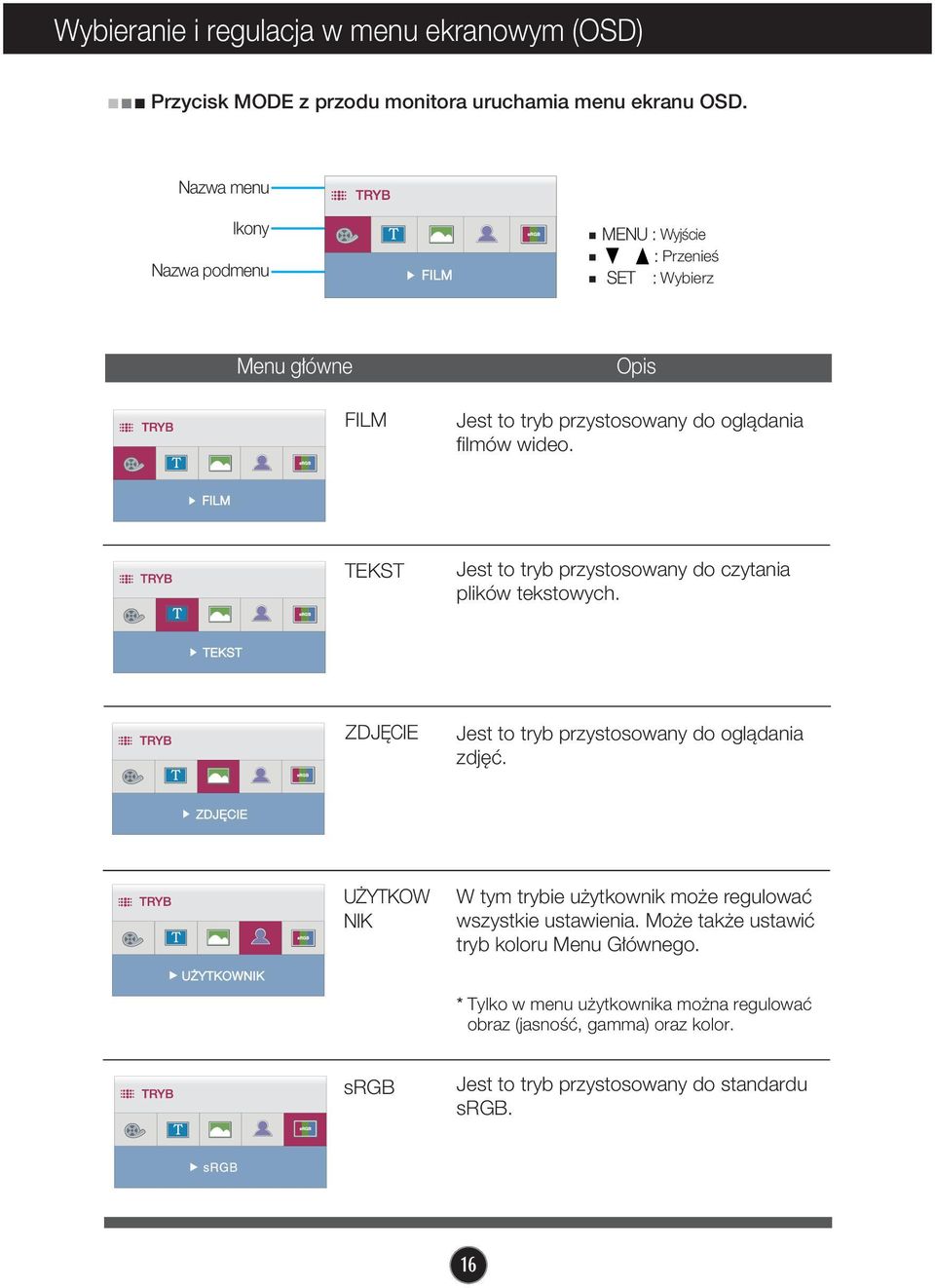

17 Wybieranie i regulacja w menu ekranowym (OSD) Przycisk MODE z przodu monitora uruchamia menu ekranu OSD. Nazwa menu Ikony Nazwa podmenu MENU : WyjÊcie : PrzenieÊ SET : Wybierz Menu g ówne FILM Opis Jest to tryb przystosowany do oglàdania filmów wideo. TEKST Jest to tryb przystosowany do czytania plików tekstowych. ZDJ CIE Jest to tryb przystosowany do oglàdania zdj ç. U YTKOW NIK W tym trybie u ytkownik mo e regulowaç wszystkie ustawienia. Mo e tak e ustawiç tryb koloru Menu G ównego. * Tylko w menu u ytkownika mo na regulowaç obraz (jasnoêç, gamma) oraz kolor. srgb Jest to tryb przystosowany do standardu srgb. 16

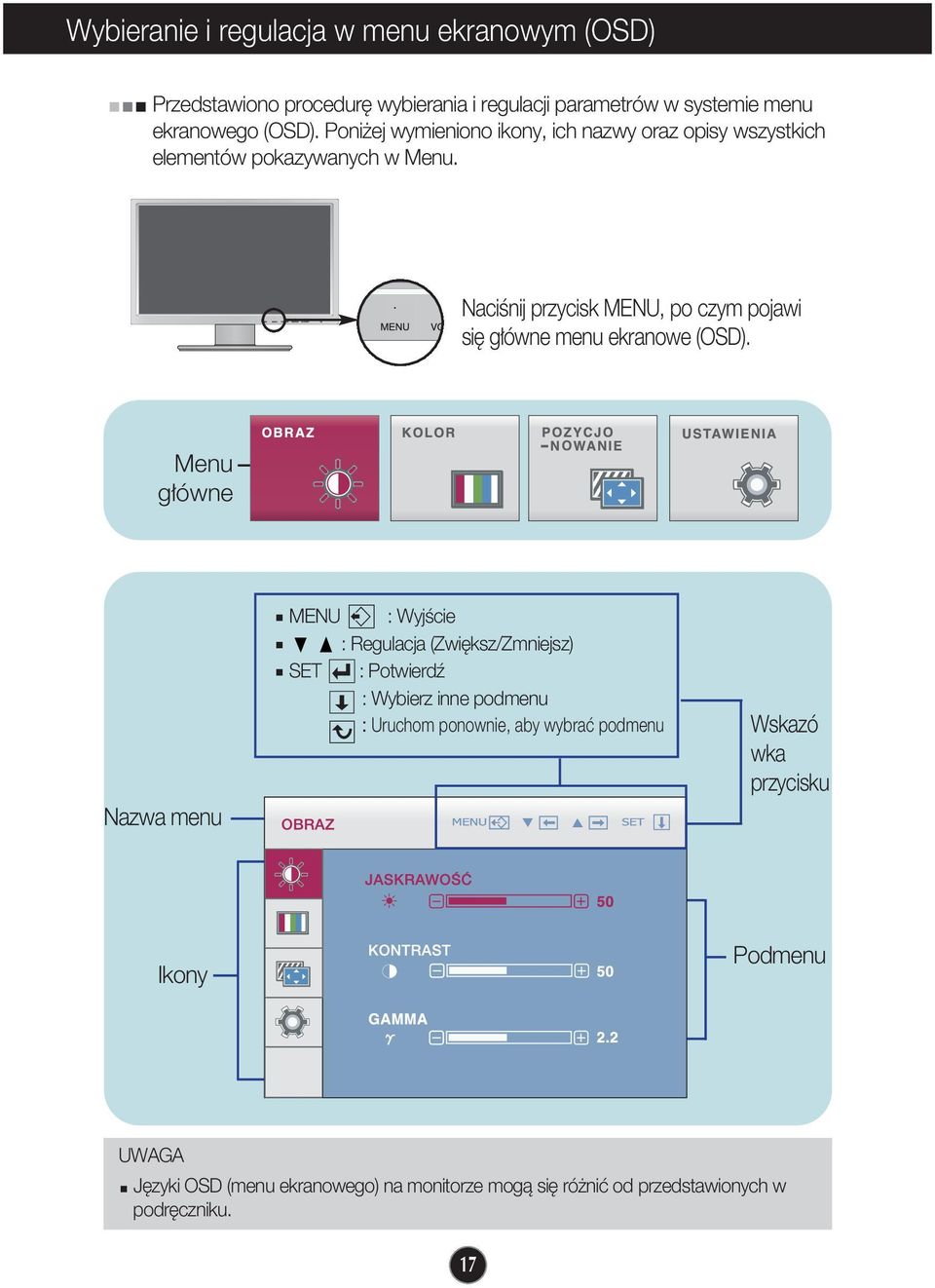

18 Wybieranie i regulacja w menu ekranowym (OSD) Przedstawiono procedur wybierania i regulacji parametrów w systemie menu ekranowego (OSD). Poni ej wymieniono ikony, ich nazwy oraz opisy wszystkich elementów pokazywanych w Menu. NaciÊnij przycisk MENU, po czym pojawi si g ówne menu ekranowe (OSD). Menu g ówne Nazwa menu MENU : WyjÊcie : Regulacja (Zwi ksz/zmniejsz) SET : Potwierdê : Wybierz inne podmenu : Uruchom ponownie, aby wybraç podmenu Wskazó wka przycisku Ikony Podmenu UWAGA J zyki OSD (menu ekranowego) na monitorze mogà si ró niç od przedstawionych w podr czniku. 17

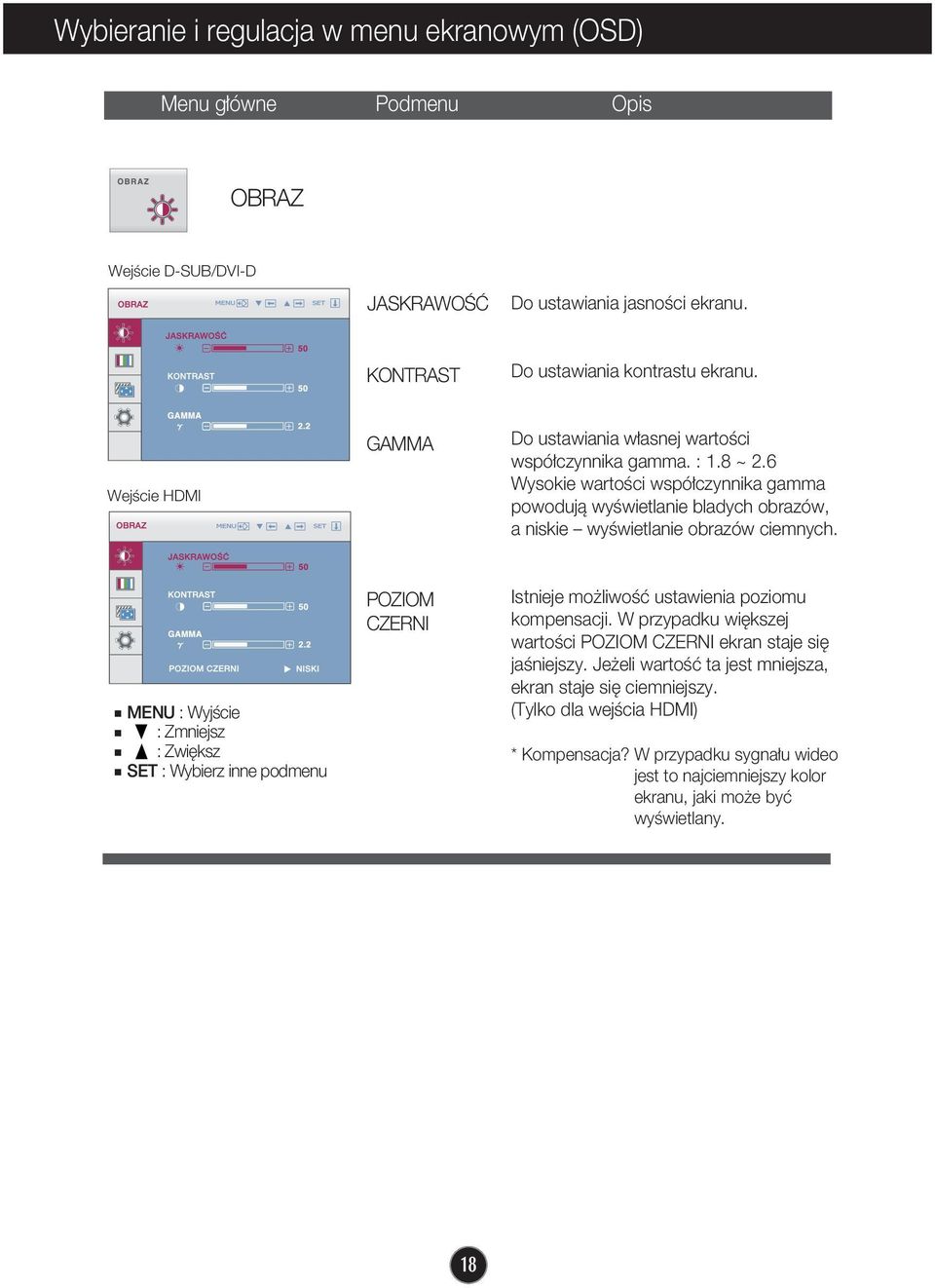

19 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis OBRAZ WejÊcie D-SUB/DVI-D JASKRAWOÂå Do ustawiania jasnoêci ekranu. KONTRAST Do ustawiania kontrastu ekranu. WejÊcie HDMI GAMMA Do ustawiania w asnej wartoêci wspó czynnika gamma. : 1.8 ~ 2.6 Wysokie wartoêci wspó czynnika gamma powodujà wyêwietlanie bladych obrazów, a niskie wyêwietlanie obrazów ciemnych. MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu POZIOM CZERNI Istnieje mo liwoêç ustawienia poziomu kompensacji. W przypadku wi kszej wartoêci POZIOM CZERNI ekran staje si jaêniejszy. Je eli wartoêç ta jest mniejsza, ekran staje si ciemniejszy. (Tylko dla wejêcia HDMI) * Kompensacja? W przypadku sygna u wideo jest to najciemniejszy kolor ekranu, jaki mo e byç wyêwietlany. 18

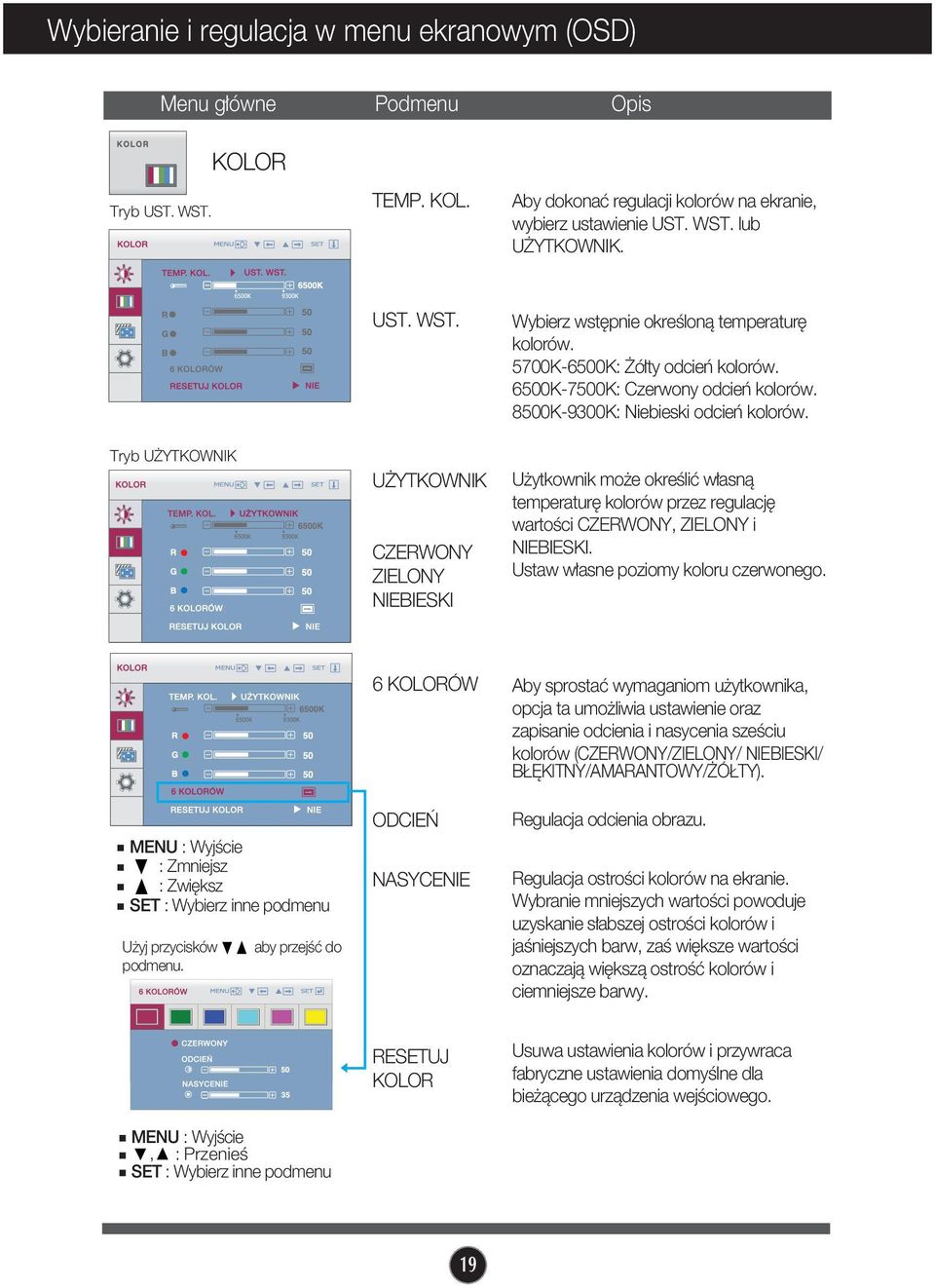

20 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis Tryb UST. WST. KOLOR TEMP. KOL. Aby dokonaç regulacji kolorów na ekranie, wybierz ustawienie UST. WST. lub U YTKOWNIK. Tryb U YTKOWNIK UST. WST. U YTKOWNIK CZERWONY ZIELONY NIEBIESKI Wybierz wst pnie okreêlonà temperatur kolorów. 5700K-6500K: ó ty odcieƒ kolorów. 6500K-7500K: Czerwony odcieƒ kolorów. 8500K-9300K: Niebieski odcieƒ kolorów. U ytkownik mo e okreêliç w asnà temperatur kolorów przez regulacj wartoêci CZERWONY, ZIELONY i NIEBIESKI. Ustaw w asne poziomy koloru czerwonego. MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu U yj przycisków podmenu. aby przejêç do 6 KOLORÓW ODCIE NASYCENIE Aby sprostaç wymaganiom u ytkownika, opcja ta umo liwia ustawienie oraz zapisanie odcienia i nasycenia szeêciu kolorów (CZERWONY/ZIELONY/ NIEBIESKI/ B KITNY/AMARANTOWY/ Ó TY). Regulacja odcienia obrazu. Regulacja ostroêci kolorów na ekranie. Wybranie mniejszych wartoêci powoduje uzyskanie s abszej ostroêci kolorów i jaêniejszych barw, zaê wi ksze wartoêci oznaczajà wi kszà ostroêç kolorów i ciemniejsze barwy. MENU : WyjÊcie, : PrzenieÊ SET : Wybierz inne podmenu RESETUJ KOLOR Usuwa ustawienia kolorów i przywraca fabryczne ustawienia domyêlne dla bie àcego urzàdzenia wejêciowego. 19

21 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis POZYCJONOWANIE POZIOMA Do przesuwania obrazu w lewo i w prawo. PIONOWA Do przesuwania obrazu w gór i w dó. ZEGAR Ta funkcja s u y do minimalizacji pionowych pasków lub pasm widocznych w tle ekranu. Zmienia ona tak e poziomy rozmiar ekranu. MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu FAZA OSTROÂå Do ustawiania ostroêci ekranu. Ta funkcja umo liwia usuni cie poziomych szumów oraz zwi kszenie czytelnoêci i ostroêci obrazu znaków. Do ustawiania wyrazistoêci ekranu. 20

22 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis USTAWIENIA WejÊcie D-SUB WejÊcie HDMI MENU : WyjÊcie : Regulacja : Regulacja SET : Wybierz inne podmenu J ZYK POZYCJA OSD BALANS BIELI OVERSCAN WSKAêNIK ZASILANIA 4:3 IN WIDE USTAWIENIA FABRYCZNE Do wybierania j zyka, w którym sà wyêwietlane nazwy elementów sterujàcych. Do regulacji pozuomej pozycji menu OSD na ekranie. JeÊli wyjêcie karty wideo ma parametry inne ni wymagane w specyfikacji, poziomy kolorów mogà si pogorszyç z powodu zniekszta ceƒ sygna u wideo. Za pomocà tej funkcji reguluje si poziom sygna u, aby go dopasowaç do standardowego poziomu wyjêcia karty wideo w celu uzyskania optymalnego obrazu. Funkcj t nale y uaktywniç, kiedy na ekranie sà kolory bia y i czarny. (Tylko dla sygna u wejêciowego D-SUB) Usuwanie zak óceƒ, które mogà wyst powaç na kraw dziach obrazu po pod àczeniu zewn trznego urzàdzenia do wejêcia HDMI. Po wybraniu ustawienia W. rozmiar obrazu jest zmniejszany w celu unikni cia zak óceƒ. Po wybraniu ustawienia WY., niezale nie od zak óceƒ zachowywany jest pierwotny rozmiar obrazu. (tylko dla sygna u wejêciowego HDMI) Ta funkcja s u y do w àczania lub wy àczania wskaênika zasilania na panelu przednim monitora. Wybranie opcji wy àczenia spowoduje, e wskaênik zostanie wy àczony. Wybranie w dowolnym czasie opcji w àczenia spowoduje, e wskaênik b dzie automatycznie w àczany. Ustawienie formatu pomi dzy ekranem panoramicznym (pe en ekran) a ekranem 4:3. WIDE (SZEROKOEKRANOWY) : Powoduje prze àczenie w tryb pe noekranowy zgodnie z sygna em wejêciowym. 4:3 : Powoduje zmian proporcji obrazu sygna u wejêciowego na 4:3. WIDE 4:3 Przywraca wszystkie ustawienia fabryczne oprócz j zyka "J ZYK" oraz ustawienia koloru trybów: "KALIBRACJA", "EMULACJA". Nacisnàç przyciski, aby zresetowaç ustawienia. UWAGA JeÊli to nie poprawi obrazu na ekranie, nale y przywróciç domyêlne ustawienia fabryczne. W razie potrzeby nale y ponownie u yç funkcji BALANS BIELI.Funkcja zostanie w àczona po wybraniu wejêcia D-SUB. 21

23 Rozwiàzywanie problemów Przed wezwaniem serwisu sprawdê nast pujàce symptomy. Brak obrazu Czy przewód zasilania monitora jest pod àczony? Czy wskaênik zasilania Êwieci? Czy zasilanie jest w àczone i czy wskaênik zasilania Êwieci na czerwono? Czy wskaênik zasilania miga? Sprawdê, czy przewód zasilania monitora jest poprawnie w àczony do gniazda sieciowego. NaciÊnij przycisk Power (Zasilanie). Wyreguluj jasnoêç i kontrast. JeÊli monitor jest w trybie oszcz dzania energii, spróbuj poruszyç myszà lub naciênij dowolny klawisz na klawiaturze, aby przywróciç obraz na ekranie. Spróbuj w àczyç komputer. Czy na ekranie pojawi si komunikat "OUT OF RANGE" (Z e ustawienia)? Czy na ekranie pojawi si komunikat "CHECK SIGNAL CABLE" (Sprawdê przewód sygna owy)? Ten komunikat pojawia si, kiedy sygna z komputera (karty wideo) jest poza zakresem cz stotliwoêci poziomej lub pionowej monitora. Zajrzyj do rozdzia u Dane techniczne w niniejszym podr czniku i ponownie skonfiguruj monitor. Ten komunikat pojawia si, kiedy nie jest pod àczony przewód sygna owy mi dzy komputerem a monitorem. Sprawdê przewód sygna owy i spróbuj ponownie. Czy na ekranie pojawi si komunikat OSD ZABLOKOWANE? Czy po naciêni ciu przycisku MENU na ekranie pojawi si komunikat OSD ZABLOKOWANE? Mo esz zabezpieczyç bie àce ustawienia sterowania, tak aby nie mog y byç zmienione nieumyêlnie. W ka dej chwili mo esz odblokowaç elementy sterujàce menu ekranowego, naciskajàc i przytrzymujàc przez kilka sekund przycisk MENU: pojawi si komunikat OSD odblokowane. 22

24 Rozwiàzywanie problemów WyÊwietlany obraz jest nieprawid owy Pozycja obrazu jest nieprawid owa NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, wyreguluj pozycj obrazu za pomocà ikon pozycji H i V w menu ekranowym. W tle ekranu widoczne sà pionowe paski lub pasma. NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, zmniejsz pionowe paski lub pasma za pomocà ikony ZEGAR w menu ekranowym. Na obrazie pojawia si szum poziomy lub znaki nie sà odtwarzane czytelnie. NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, zmniejsz poziome paski za pomocà ikony FAZA w menu ekranowym. Uruchom Panel sterowania -> Ekran -> W aêciwoêci i zmieƒ parametry obrazu na optymalnà rozdzielczoêç lub dostosuj go do idealnego ustawienia. Ustaw g bi kolorów wi kszà ni 24-bitowa (True Color). Wa ne Uruchom Panel sterowania -> Ekran -> W aêciwoêci i sprawdê, czy cz stotliwoêç lub rozdzielczoêç uleg y zmianie. JeÊli tak, przywróç ustawienia karty graficznej do optymalnej rozdzielczoêci. JeÊli zalecana rozdzielczoêç (optymalna rozdzielczoêç) nie jest wybrana, wyêwietlane litery mogà byç rozmazane, a obraz mo e byç przyciemniony, przyci ty lub skoêny. Upewnij si, e wybrana zosta a zalecana rozdzielczoêç. Metody konfiguracji mogà byç ró ne w przypadku ró nych komputerów i systemów operacyjnych, a wspomniana wy ej rozdzielczoêç mo e nie byç obs ugiwana przez kart wideo. W takim przypadku nale y zapytaç producenta komputera lub karty wideo. 23

25 Rozwiàzywanie problemów WyÊwietlany obraz jest nieprawid owy WyÊwietlany obraz jest monochromatyczny lub jest nienormalny. Sprawdê, czy przewód sygna owy jest poprawnie pod àczony i w razie potrzeby zabezpiecz wtyk, u ywajàc Êrubokr tu. Sprawdê, czy karta wideo w komputerze jest poprawnie w o ona do gniazda W Panelu sterowania Ustawienia ustaw definicj koloru na wy szà ni 24 bity (true color). Ekran migocze. Sprawdê, czy zosta wybrany tryb przeplotu. JeÊli tak, zmieƒ rozdzielczoêç na optymalnà. Czy na ekranie widaç komunikat Nierozpoznany monitor, znaleziono monitor Plug & Play (VESA DDC)? Czy jest zainstalowany sterownik monitora? Koniecznie zainstaluj sterownik monitora z CD (lub dyskietki), które sà dostarczone wraz z monitorem. Sterownik mo na tak e pobraç z witryny sieci web o adresie: Sprawdê, czy karta wideo obs uguje funkcj Plug & Play. Funkcja dêwi ku nie dzia a Obraz poprawny, brak dêwi ku Sprawdê, czy g oênoêç nie jest ustawiona na 0. Sprawdê, czy dêwi k nie jest wyciszony. Sprawdê, czy przewód HDMI jest prawid owo pod àczony. Sprawdê, czy przewód s uchawek jest prawid owo pod à czony. Sprawdê format dêwi ku. Skompresowane formaty dêwi ku nie sà obs ugiwane. 24

26 Dane techniczne Ekran 22,0-calowy (55,867 cm) p aski panel z aktywnà matrycà TFT LCD Pokrycie antyodblaskowe Przekàtna obszaru widzialnego : 55,867 cm 0,282 x 0,282 mm (Rozmiar piksela) WejÊcie synchronizacji WejÊcie wideo RozdzielczoÊç Plug&Play Cz st. pozioma Cz st. pionowa Rodzaj wejêcia WejÊcie sygna owe Rodzaj wejêcia Maks. Zalecane DDC 2B khz (Automatycznie) Hz (Automatycznie) Oddzielna synchronizacja, Cyfrowe Z àcze D-Sub, 15-stykowe Z àcze DVI-D (Cyfrowe) Z àcze HDMI (Cyfrowe) Analog RGB (0,7 Vp-p/75 omó), Cyfrowe, HDMI VESA 1680 x Hz VESA 1680 x Hz Zu ycie energii Wymiary i masa Zakres Zasilanie Warunki otoczenia Podstawka Przewód zasilajàcy W àczony : 67 W(Êrednio) Czuwanie 1W Wy àczony 1 W Z podstawà SzerokoÊç 51,80 cm / 20,40 cala WysokoÊç 43,55 cm / 17,15 cala (Min.) 54,55 cm / 21,48 cala (Max.) G bokoêç 27,10 cm / 10,67 cala Masa (bez opakowania) 6,70 kg (14,77 funta) Przechy -5 ~15 Zakres obrotu 355 Regulacja wysokoêci 110 mm / 4,33 cala AC V~ 50/60Hz 0,9A Warunki pracy Temperatura 10 C do 35 C WilgotnoÊç 10 % do 80 % bez kondensacji Warunki przechowywania Temperatura -20 C do 60 C WilgotnoÊç 5 % do 90 % bez kondensacji Przy àczona ( ), Od àczona ( O ) Typ gniazda Êciennego Bez podstawy 51,80 cm / 20,40 cala 34,65 cm / 13,64 cala 8,91 cm / 3,51 cala UWAGA Informacje w tym dokumencie mogà ulec zmianie bez powiadomienia. 25

27 Dane techniczne Tryby wst pnie ustawione (RozdzielczoÊç) WEJÂCIE D-sub (sygna analogowy)/dvi-d (sygna cyfrowy) Tryby wyêwietlania (RozdzielczoÊç) Cz st. pozioma (khz) Cz st. pionowa (Hz) *12 VGA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA 720 X x x x x x x x x x x x ,468 31,469 37,500 37,879 46,875 48,363 60,123 67,500 63,981 79,976 64,674 65, * Tryb zalecany WEJÂCIE HDMI wideo Tryby wyêwietlania (RozdzielczoÊç) Cz st. pozioma (khz) Cz st. pionowa (Hz) P 576P 720P 720P 1080i 1080i 1080P 1080P 31,50 31,25 37,50 45,00 28,12 33,75 56,25 67,50 60,00 50,00 50,00 60,00 50,00 60,00 50,00 60,00 Wskaênik Tryb pracy W àczony Czuwanie Wy àczony Kolor LED Czerwony Miga na czerwono Wy àczona 26

28 Instalowanie zestawu do monta u Êciennego Niniejszy monitor jest przystosowany stosowania z zestawami do monta u Êciennego lub urzàdzeniami transportowymi. 1. Po przeniesieniu urzàdzenia w celu umieszczenia go ekranem do do u nale y u o yç je na mi kkiej szmatce lub poduszce, aby uniknàç uszkodzenia powierzchni. 2. Oddziel g ównà cz Êç monitora od podstawy za pomocà Êrubokr tu. 3. Instalacja zestawu do monta u Êciennego. Gniazdo bezpieczeƒstwa Kensington Po àczone z linkà bezpieczeƒstwa, którà mo na kupiç oddzielnie w wi kszoêci sklepów komputerowych Zestaw monta u Êciennego (do kupienia osobno) -Nale y sie upewniç, aby korzystaç z takiego wspornika, który spe nia standardy VESA. -U ywanie d u szych Êrub mo e byç przyczynà zniszczenia produktu. -U ywanie Êrub, które nie odpowiadajà standardom VESA, mo e byç przyczynà zniszczenia produktu lub te mo e on spaêç ze Êciany. Firma nie ponosi odpowiedzialnoêci za zniszczenia wynikajàce z nieprzestrzegania zamieszczonych instrukcji. <Wymiary do monta u Êrub> Miejsce mi dzy otworami: 100 mm x 100 mm 27
