1 POLSKI PODRĘCZNIK UŻYTKOWNIKA DOTYKOWY MONITOR LCD Proszę dokładnie przeczytać ten podręcznik przed rozpoczęciem użytkowania urządzenia i zachować go na przyszłość. MODELE DOTYKOWYCH MONITORÓW LCD T1710B T1910B

2 Wa ne Êrodki ostro noêci To urzàdzenie zosta o zaprojektowane i wyprodukowane w sposób zapewniajàcy Twoje bezpieczeƒstwo osobiste, jednak niepoprawne jego u ycie mo e spowodowaç ryzyko pora enia pràdem elektrycznym lub niebezpieczeƒstwo po aru. Aby umo liwiç poprawne dzia anie wszystkich Êrodków bezpieczeƒstwa wbudowanych do tego monitora, nale y przestrzegaç nast pujàcych podstawowych zasad instalacji, u ytkowania i serwisu. Bezpieczeƒstwo Nale y u ywaç tylko przewodu zasilania dostarczonego wraz z urzàdzeniem. W razie u ycia innego przewodu zasilania nale y sprawdziç, czy jest on zgodny ze stosownymi normami krajowymi, jeêli nie by dostarczony przez sprzedawc. JeÊli przewód zasilania jest w jakikolwiek sposób uszkodzony, nale y si skontaktowaç z producentem lub najbli szym autoryzowanym punktem napraw w celu wymiany. Wtyczka urzàdzenia s u y tak e jako wy àcznik. Urzàdzenie powinno byç zainstalowane w pobli u gniazdka Êciennego, do którego b dzie pod àczone, a gniazdko to musi byç atwo dost pne. Zasilaj monitor tylko ze êród a energii wskazanego w danych technicznych w niniejszym podr czniku lub podanego na monitorze. W razie braku pewnoêci co do rodzaju zasilania w domu nale y porozumieç si ze sprzedawcà. Przecià one gniazda sieci pràdu zmiennego i przed u acze sà niebezpieczne. Równie niebezpieczne sà wystrz pione przewody zasilania i uszkodzone wtyczki. Mogà one spowodowaç niebezpieczeƒstwo pora enia pràdem elektrycznym lub niebezpieczeƒstwo po aru. Skontaktuj si z technikiem serwisu w celu wymiany. Dopóki urzàdzenie pozostaje pod àczone do Êciennego gniazda zasilania, nie jest ono od àczone od êród a zasilania pràdem przemiennym, nawet jeêli zostanie wy àczone. Nie otwieraj monitora. Wewnàtrz nie ma elementów przeznaczonych do obs ugi przez u ytkownika. Nawet kiedy wy àcznik jest w stanie OFF (Wy àczony), wewnàtrz wyst pujà niebezpieczne wysokie napi cia. JeÊli monitor nie dzia a prawid owo, skontaktuj si ze sprzedawcà. Aby uniknàç obra eƒ cia a: Nie ustawiaj monitora na pochylonej pó ce, jeêli nie b dzie prawid owo umocowany. U ywaj tylko podstawy zalecanej przez producenta. Nie wolno uderzaç w ekran ani rzucaç w jego kierunku adnych przedmiotów. Mo e to spowodowaç uszkodzenie cia a lub produktu. Aby zapobiec po arowi lub innemu zagro eniu: Zawsze wy àczaj monitor, jeêli opuszczasz pokój na d u ej ni na chwil. Nigdy nie pozostawiaj monitora w àczonego wychodzàc z domu. Zadbaj, aby dzieci nie wrzuca y ani nie wk ada y adnych przedmiotów do otworów obudowy monitora. Na niektórych cz Êciach wewn trznych wyst pujà wysokie napi cia. Nie dodawaj akcesoriów, które nie zosta y przeznaczone do tego monitora. Gdy monitor jest pozostawiony bez nadzoru przez d u szy czas, wyjmij wtyczk z gniazdka Êciennego. W czasie burzy z wy adowaniami atmosferycznymi nigdy nie dotykaj przewodu zasilajàcego ani sygna owego, gdy jest to bardzo niebezpieczne i mo e spowodowaç P1

3 Wa ne Êrodki ostro noêci Instalacja Zadbaj, aby nic nie le a o na przewodzie zasilania ani nic po nim nie przeje d a o oraz nie ustawiaj monitora w miejscu, w którym przewód zasilania jest nara ony na uszkodzenie. Nie korzystaj z monitora w pobli u wody, czyli np. blisko wanny, umywalki, zlewu kuchennego, pralki, w wilgotnej piwnicy lub w pobli u basenu p ywackiego. Monitory majà w obudowie otwory wentylacyjne, aby umo liwiç odprowadzanie ciep a wytwarzanego w czasie pracy. JeÊli te otwory zostanà zas oni te, gromadzàce si ciep o mo e spowodowaç uszkodzenie i w jego nast pstwie niebezpieczeƒstwo po aru. Dlatego NIE WOLNO: Zas aniaç dolnych otworów wentylacyjnych, ustawiajàc monitor na ó ku, sofie, kocu itp. Ustawiaç monitora w obudowie, jeêli nie b dzie zapewniona nale yta wentylacja. Zas aniaç otworów wentylacyjnych tkaninà lub innym materia em. Ustawiaç monitora w pobli u grzejnika, nad grzejnikiem lub innym êród em ciep a. Nie wolno przecieraç ani uderzaç aktywnej matrycy LCD adnym twardym przedmiotem, gdy mo e to doprowadziç do jej trwa ego porysowania, zmatowienia lub zniszczenia Nie wolno przez d u szy czas naciskaç palcem ekranu LCD, poniewa mo e to spowodowaç powstawanie obrazów wtórnych. Na ekranie mogà pojawiaç si uszkodzone punkty, na przyk ad czerwone, zielone lub niebieskie plamki. Nie ma to jednak wp ywu na sprawnoêç monitora Aby na monitorze LCD uzyskaç jak najlepszà jakoêç obrazu, nale y stosowaç zalecanà rozdzielczoêç. Ustawienie innej rozdzielczoêci mo e spowodowaç przeskalowanie lub inne przetworzenie obrazu wyêwietlanego na ekranie. Jest to jednak naturalna cecha panelu LCD o ustalonej rozdzielczoêci. JeÊli nieruchomy obraz jest wyêwietlany na ekranie przez d u szy czas, mo e on spowodowaç uszkodzenie ekranu i mo e zostaç na nim utrwalony. Nale y upewniç si, e jest w àczona opcja wygaszacza ekranu. Efekt ten wyst puje równie w produktach innych firm i nie jest obj ty gwarancjà. Nale y unikaç uderzeƒ w ekran i jego boki lub rysowania po nich metalowymi przedmiotami. W przeciwnym razie mo e dojêç do uszkodzenia ekranu. Przenosiç urzàdzenie, trzymajàc oburàcz, panelem do przodu. JeÊli urzàdzenie upadnie, mo e ulec zniszczeniu i spowodowaç pora enie pràdem lub po ar. Skontaktowaç si z autoryzowanym serwisem w celu naprawy. Unikaç wysokich temperatur i wilgoci. P2

4 Wa ne Êrodki ostro noêci Czyszczenie Przed czyszczeniem ekranu LCD nale y od àczyç zasilanie Stosowaç lekko wilgotnà (nie mokrà) Êciereczk. Nie wolno u ywaç aerozoli bezpoêrednio na ekran monitora, poniewa nadmiar rozpylanej cieczy mo e spowodowaç pora enie pràdem elektrycznym. Podczas czyszczenia produktu od àczyç przewód zasilania i przecieraç delikatnie mi kkà szmatkà, aby uniknàç zarysowaƒ. Nie wolno czyêciç urzàdzenia mokrà szmatkà ani rozpylaç wody lub innych cieczy bezpoêrednio na urzàdzenie. Mo e to spowodowaç pora enie pràdem elektrycznym. Nie u ywaç chemikaliów, takich jak benzen, rozcieƒczalnik lub alkohol. Spryskaç mi kkà szmatk wodà od 2 do 4 razy, a nast pnie wyczyêciç szmatkà przednià obudow, przecierajàc tylko w jednym kierunku. W przypadku u ycia zbyt mokrej szmatki na produkcie mogà pozostaç Êlady. Pakowanie Nie nale y wyrzucaç oryginalnego opakowania i pude ka. Stanowià one idealny pojemnik do transportowania urzàdzenia. Kiedy urzàdzenie jest przewo one w inne miejsce, nale y je zapakowaç w oryginalne opakowanie. Z omowanie Lampa fluoroscencyjna u yta w tym produkcie zawiera niewielkà iloêç rt ci. Urzàdzenia tego nie nale y wyrzucaç wraz ze zwyk ymi odpadami domowymi. Z omowanie tego produktu musi odbywaç si zgodnie z lokalnymi przepisami. P3

5 Akcesoria!!! Dzi kujemy za wybranie produktów firmy LGE!!! Nale y si upewniç, e w opakowaniu monitora znajdujà si nast pujàce elementy. W przypadku braku jakiegokolwiek elementu nale y skontaktowaç si ze sprzedawcà. Podr cznik u ytkownika/karty Przewód zasilajàcy Przewód USB 15-stykowy przewód sygna owy D-Sub (przewód sygna owy móg zostaç do àczony do monitora bezpoêrednio przed wysy kà). P yta CD ze sterownikami ekranu dotykowego UWAGA Akcesoria mogà wyglàdaç nieco inaczej ni elementy pokazane na rysunku. Dla zachowania zgodnoêci ze standardami okreêlonymi dla tego produktu, nale y stosowaç jedynie ekranowane przewody sygna owe (15-stykowy przewód D-Sub czy DVI- D) wyposa one w rdzenie ferrytowe. P4

6 Podstawowa regulacja stojaka Po zainstalowaniu monitora mo na dokonaç regulacji kàta jego ustawienia. Regulacja podstawowa 1. Dokonaj regulacji kàta w poni ej przedstawiony sposób. Jak dokonaç regulacji kàta ustawienia Zakres przechylenia : T1710B : 15 do 66 T1910B : 15 do (68 ) Odchyl panel do ty u do skrajnego po o enia, pozwól stojakowi na automatyczny powrót i rozpocznij korzystanie z urzàdzenia. Stojak Panel 2. Po ustawieniu kàta pochylenia panelu, nale y go zablokowaç przy pomocy uchwytu blokujàcego. Nie popychaj stojaka w kierunku panelu. Urzàdzenie mo e upaêç i spowodowaç wypadek, usterk produktu lub uszkodzenie ekranu. Stan, w którym uchwyt blokujàcy jest zwolniony Stan, w którym uchwyt blokujàcy jest zablokowany P5

7 Pod àczanie monitora Korzystanie z komputera 1. Upewnij si, e komputer i produkt sà wy àczone. Pod àcz kable tak, jak na pokazano na schemacie 1 do 2. A B Pod àcz kabel D-sub (PC) Pod àcz kabel D-sub (MAC) UWAGA Jest to uproszczony rysunek ty u monitora. Ten rysunek odnosi si do modelu ogólnego ; Twój monitor mo e si ró niç od przedstawionego na ilustracji. Przewód zasilajàcy Z àcze sygna u analogowego D-SUB Êcienne gniazdko zasilania Z àcze do komputerów Mac W przypadku u ywania monitora z komputerem Apple Macintosh nale y zastosowaç dodatkowy adapter umo liwiajàcy pod àczenie 15- stykowego (3 rz dy) z àcza D-sub VGA do 15- stykowego, 2-rz dowego z àcza komputera Macintosh. 2. NaciÊnij przycisk na przednim panelu prze àczania, aby w àczyç zasilanie. Po w àczeniu monitora jest automatycznie w àczana Funkcja automatycznego ustawiania obrazu. UWAGA Funkcja automatycznego ustawiania obrazu? Ta funkcja zapewnia optymalne ustawienia monitora. Gdy u ytkownik po raz pierwszy pod àczy monitor do komputera, funkcja ta automatycznie dostosuje ustawienia wyêwietlacza optymalnie do sygna ów wejêciowych. Funkcja AUTO/SET (Auto/Ustaw)? Gdy podczas u ywania urzàdzenia lub po zmianie rozdzielczoêci wystàpià takie problemy jak rozmazany ekran, rozmazane litery, migotanie ekranu lub przekrzywienia ekranu, naciênij przycisk funkcji AUTO/SET (Auto/Ustaw), aby poprawiç rozdzielczoêç. P6

8 Pod àczanie monitora korzystanie z ekranu dotykowego Zainstaluj sterownik z do àczonej p yty CD. 1) W ó p yt CD ze sterownikami ekranu dotykowego do nap du CD-ROM komputera. 2) Po zakoƒczeniu instalacji sterowników, pod àcz ekran dotykowy przy pomocy kabla USB. 3) Wi cej informacji na temat instalacji znajduje si na p ycie CD ze sterownikami ekranu dotykowego. * Sterowniki obs ugujà nast pujàce systemy operacyjne Microsoft Windows: Windows 2000, XP, VISTA (32 bit, 64 bit). UWAGA Je eli zgubisz p yt ze sterownikiem Driver CD lub chcesz uaktualniç program, prosimy wejêç na stron < Kabel USB dla ekranu dotykowego > Kabel zasilania Sygna analogowy D-sub Kabel USB ekranu dotykowego Kabel USB ekranu dotykowego UWAGA Zakupiony produkt oraz jego akcesoria mogà ró niç si od tutaj przedstawionych. P7

9 Funkcje panelu sterowania Przyciski na panelu przednim Kontrolka Funkcja Przycisk MENU Przycisk ten s u y do wchodzenia lub wychodzenia z menu ekranowego. OSD ZABLOKOWANE/ODBLOKOWANE Funkcja ta pozwala na zablokowanie bie àcych ustawieƒ kontroli, tak by ustawienia te nie zosta y nieumyêlnie zmienione. Aby zablokowaç ustawienia OSD, naciênij i przytrzymaj na kilka sekund przycisk MENU. Pojawi si informacja "OSD ZABLOKOWANE". Mo esz w ka dej chwili odblokowaç ustawienia OSD, naciskajàc na kilka sekund przycisk MENU. Pojawi si informacja "OSD ODBLOKOWANE". P8

10 Funkcje panelu sterowania Kontrolka Funkcja Przyciski Przyciski te sà przeznaczone do wybierania lub ustawiania funkcji w menu ekranowym. Wi cej informacji mo na znaleêç na stronie P16. Przycisk AUTO/SET (Auto/Ustaw) U yj tego przycisku, by wybraç ikon w OSD. AUTO IMAGE ADJUSTMENT (Automatyczne ustawianie obrazu) Podczas zmiany ustawieƒ monitora, nale y zawsze przed wejêciem do menu ekranowego nacisnàç przycisk AUTO/SET (Auto/Ustaw). Pozwala to na automatyczne dopasowanie parametrów wyêwietlanego obrazu do bie àcej rozdzielczoêci. Optymalne rozdzielczoêci to: T1710B: 1280 x 1024 T1910B: 1280 x 1024 Przycisk Power (Zasilanie) Przycisk ten jest przeznaczony do w àczania i wy àczania monitora. Wskaênik zasilania Podczas normalnego dzia ania monitora (tryb pracy), wskaênik ten ma kolor niebieski. JeÊli ekran jest w trybie uêpienia (oszcz dzanie energii), wskaênik zacznie migaç. P9

11 Ustawianie w menu ekranowym (OSD) Regulacja ekranu Za pomocà systemu menu ekranowego ustawianie rozmiarów obrazu, jego pozycji i parametrów pracy monitora jest atwe i szybkie. W celu zaznajomienia u ytkownika z elementami sterujàcymi poni ej podano krótki przyk ad. Niniejszy rozdzia zwiera opis dost pnych elementów regulacyjnych i wybieranych parametrów, które sà dost pne za pomocà menu ekranowego. UWAGA Przed dokonaniem zmian regulacji obrazu nale y zaczekaç co najmniej 30 minut, a monitor osiàgnie stabilne warunki pracy. Aby wykonaç regulacje w menu ekranowym, nale y post powaç wed ug poni szej procedury: NaciÊnij przycisk MENU (Menu), po czym pojawi si g ówne menu ekranowe (OSD) Aby wybraç element sterujàcy, u yj przycisków lub. Kiedy àdana ikona zostanie podêwietlona, naciênij przycisk AUTO/SET (Auto/Ustaw). U yj przycisków lub, aby odpowiednio wyregulowaç obraz. U yj przycisku AUTO/SET (Auto/Ustaw), aby wybraç inne elementy podmenu. NaciÊnij przycisk MENU jeden raz, aby wróciç do menu g ównego w celu wyboru innej funkcji. NaciÊnij przycisk MENU dwa razy, aby wyjêç z menu ekranowego. P10

12 Wybieranie i regulacja w menu ekranowym (OSD) W poni szej tabeli przedstawiono menu sterowania, regulacji i ustawieƒ menu ekranowego (OSD). (D-sub) UWAGA KolejnoÊç ikon mo e si ró niç zale nie od modelu (P11 do P16) P11

13 Wybieranie i regulacja w menu ekranowym (OSD) Przedstawiono procedur wybierania i regulacji parametrów w systemie menu ekranowego (OSD). Poni ej wymieniono ikony, ich nazwy oraz opisy wszystkich elementów pokazywanych w Menu. NaciÊnij przycisk MENU, po czym pojawi si g ówne menu ekranowe (OSD). Menu g ówne Nazwa menu MENU SET : WyjÊcie : Regulacja (Zwi ksz/zmniejsz) : Potwierdê : Wybierz inne podmenu : Uruchom ponownie, by wybraç podmenu Wskazówka przycisku Ikony Podmenu UWAGA J zyki OSD (menu ekranowego) na monitorze mogà si ró niç od przedstawionych w podr czniku. P12

14 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis OBRAZ MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu JASKRAWOÂå KONTRAST GAMMA Do ustawiania jasnoêci ekranu. Do ustawiania kontrastu ekranu. Ustaw w asnà wartoêç wspó czynnika gamma: -50/0/50 Du e wartoêci wspó czynnika gamma powodujà wyêwietlanie bladych obrazów, a ma e wartoêci wyêwietlanie obrazów o du ym kontraêcie. KOLOR MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu TEMP. BARW CZERWONY ZIELONY NIEBIESKI srgb: Ustaw kolor ekranu zgodnie ze specyfikacjà standardu srgb. 6500K: Czerwonawy odcieƒ bieli. 9300K: Niebieskawy odcieƒ bieli. Ustaw w asne poziomy koloru czerwonego. Ustaw w asne poziomy koloru zielonego. Ustaw w asne poziomy koloru niebieskiego. P13

15 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis POZYCJONOWANIE POZIOMA PIONOWA Do przesuwania obrazu w lewo i w prawo. Do przesuwania obrazu w gór i w dó. MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu ZEGAR FAZA OSTROÂå Ta funkcja s u y do minimalizacji pionowych pasków lub pasm widocznych w tle ekranu. Zmienia ona tak e poziomy rozmiar ekranu. Do ustawiania ostroêci ekranu. Ta funkcja umo liwia usuni cie poziomych szumów oraz zwi kszenie czytelnoêci i ostroêci obrazu znaków. Do ustawiania wyrazistoêci ekranu. P14

16 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis USTAWIENIA J ZYK POZYCJA OSD Do wybierania j zyka, w którym sà wyêwietlane nazwy elementów sterujàcych. Do regulacji poziomej pozycji menu OSD na ekranie. BALANS BIELI JeÊli wyjêcie karty wideo ma parametry inne ni wymagane w specyfikacji, poziomy kolorów mogà si pogorszyç z powodu zniekszta ceƒ sygna u wideo. Za pomocà tej funkcji reguluje si poziom sygna u, aby go dopasowaç do standardowego poziomu wyjêcia karty wideo w celu uzyskania optymalnego obrazu. Funkcj t nale y uaktywniç, kiedy na ekranie sà kolory bia y i czarny. MENU : WyjÊcie : Regulacja : Regulacja SET : Wybierz inne podmenu WSKAèNIK ZASILANIA USTAWIENIA FABRYCZNE Ta funkcja s u y do w àczania lub wy àczania wskaênika zasilania na panelu przednim monitora. Wybranie opcji wy àczenia spowoduje, e wskaênik zostanie wy àczony. Wybranie w dowolnym czasie opcji w àczenia spowoduje, e wskaênik b dzie automatycznie w àczany. Przywracanie wszystkich domyêlnych ustawieƒ fabrycznych z wyjàtkiem ustawienia J zyk. NaciÊnij przycisk /, aby natychmiast przywróciç ustawienia fabryczne. Je eli nie spowoduje to poprawy obrazu, nale y przywróciç ustawienia fabryczne. Je eli to konieczne, nale y ponownie uruchomiç funkcje balansu bieli. P15

17 Wybieranie i regulacja w menu ekranowym (OSD) NaciÊnij przycisk menu ekranowe OSD. znajdujàcy si u do u po lewej stronie monitora, a pojawi si Nazwa menu Ikony Nazwa podmenu Menu g ówne Podmenu Opis Funkcja ta pozwala atwo wybraç najlepsze àdane w aêciwoêci obrazu zoptymalizowane stosownie do Êrodowiska (oêwietlenie otoczenia, typy obrazów itp). FILM: Do animowanych obrazów wideo lub filmów. INTERNET: Do obrazów tekstowych (Przetwarzanie tekstu itp.) U YTKO WNIKA Aby wyregulowaç funkcj podmenu U YTKOWNIKA naciênij przycisk AUTO/SET. Mo na r cznie wyregulowaç jasnoêç, ACE lub RCM. Wyregulowanà wartoêç mo na zapisaç lub przywróciç, nawet pracujàc w innym Êrodowisku. ACE (Adaptacyjne poprawianie wyrazistoêci): S u y do wybierania trybu wyrazistoêci. Wy àczony Niska przejrzystoêç i jaskrawoêç kontrastu Wysoka przejrzystoêç i jaskrawoêç kontrastu RCM (Zarzàdzanie kolorem rzeczywistym) : S u y do wybierania trybu koloru. MENU : WyjÊcie : Zmniejsz : Zwi ksz SET : Wybierz inne podmenu Wy àczony Uwydatnianie zielonego Odcienie kolorów Poprawianie koloru NORMALNY Tak jest w normalnych warunkach pracy. DEMO S u y do reklamowania klientom w sklepach. Ustawienie jest takie samo, jak w trybie Filmu, a ekran jest podzielony na pó. P16

18 Rozwiàzywanie problemów Przed wezwaniem serwisu sprawdê nast pujàce symptomy. No Brak image obrazu appears Czy przewód zasilania monitora jest pod àczony Czy wskaênik zasilania Êwieci? Czy zasilanie jest w àczone i wskaênik zasilania Êwieci na niebiesko lub zielono? Czy wskaênik zasilania miga? Czy na ekranie pojawi si komunikat OUT OF RANGE (Z e ustawienia)? Czy na ekranie pojawi si komunikat CHECK SIGNAL CABLE (Sprawdê przewód sygna owy)? Sprawdê, czy przewód zasilania monitora jest poprawnie w àczony do gniazda sieciowego. NaciÊnij przycisk Power (Zasilanie) Wyreguluj jasnoêç i kontrast. JeÊli monitor jest w trybie oszcz dzania energii, spróbuj poruszyç myszà lub naciênij dowolny klawisz na klawiaturze, aby przywróciç obraz na ekranie. Spróbuj w àczyç komputer Ten komunikat pojawia si, kiedy sygna z komputera (karty wideo) jest poza zakresem cz stotliwoêci poziomej lub pionowej monitora. Zajrzyj do rozdzia u Dane techniczne w niniejszym podr czniku i ponownie skonfiguruj monitor. Ten komunikat pojawia si, kiedy nie jest pod àczony przewód sygna owy mi dzy komputerem a monitorem. Sprawdê przewód sygna owy i spróbuj ponownie. Czy na ekranie pojawi si komunikat OSD ZABLOKOWANE? Czy po naciêni ciu przycisku MENU na ekranie pojawi si komunikat OSD ZABLOKOWANE? Mo esz zabezpieczyç bie àce ustawienia sterowania, tak aby nie mog y byç zmienione nieumyêlnie. W ka dej chwili mo esz odblokowaç elementy sterujàce menu ekranowego, naciskajàc i przytrzymujàc przez kilka sekund przycisk MENU: pojawi si komunikat OSD odblokowane. P17

19 Rozwiàzywanie problemów WyÊwietlany obraz jest nieprawid owy. Pozycja obrazu jest nieprawid owa NaciÊnij przycisk AUTO/SET, aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, wyreguluj pozycj obrazu za pomocà ikon pozycji H i V w menu ekranowym. W tle ekranu widoczne sà pionowe paski lub pasma. Na obrazie pojawia si szum poziomy lub znaki nie sà odtwarzane czytelnie. NaciÊnij przycisk AUTO/SET, aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, zmniejsz pionowe paski lub pasma za pomocà ikony ZEGAR w menu ekranowym. NaciÊnij przycisk AUTO/SET, aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, zmniejsz poziome paski za pomocà ikony FAZA w menu ekranowym. Uruchom Panel sterowania -> Ekran -> W aêciwoêci i zmieƒ parametry obrazu na optymalnà rozdzielczoêç lub dostosuj go do idealnego ustawienia. Ustaw g bi kolorów wi kszà ni 24-bitowa (True Color). Wa ne Uruchom Panel sterowania --> Ekran --> W aêciwoêci i sprawd, czy cz stotliwoêç lub rozdzielczoêç uleg y zmianie. JeÊli tak, przywróç ustawie nia karty graficznej do optymalnej rozdzielczoêci. Metody konfiguracji mogà byç ró ne w przypadku ró nych komputerów i systemów operacyjnych, a wspomniana wy ej rozdzielczoêç mo e nie byç obs ugiwana przez kart wideo. W takim przypadku nale y zapytaç producenta komputera lub karty wideo. P18

20 Rozwiàzywanie problemów WyÊwietlany obraz jest nieprawid owy. WyÊwietlany obraz jest monochromatyczny lub jest nienormalny. Sprawdê, czy przewód sygna owy jest poprawnie pod àczony i w razie potrzeby zabezpiecz wtyk, u ywajàc Êrubokr tu. Sprawdê, czy karta wideo w komputerze jest poprawnie w o ona do gniazda W Panelu sterowania -> Ustawienia ustaw definicj koloru na wy szà ni 24 bity (true color). Ekran migocze. Sprawdê, czy ekran pracuje w trybie przeplotu. JeÊli tak to zmieƒ ustawienia na rozdzielczoêç zalecanà (optymalnà). Ekran dotykowy nie dzia a. Czy zosta zainstalowany sterownik? Nale y zainstalowaç sterownik znajdujàcy si na do àczonej do produktu p ycie CD. Upewniç si czy kabel USB ekranu dotykowego pod àczony jest do komputera. Upewniç si, e komputer oraz akcesoria sà kompatybilne z systemem USB. P19

21 Dane techniczne T1710B Obraz WejÊcie synchronizacji WejÊcie wideo RozdzielczoÊç Plug&Play Zu ycie energii Wymiary i masa Zakres przechylenia Zasilanie Warunki otoczenia Podstawka Przewód zasilajàcy 43,27 cm (17,0 cal) p aski panel z aktywnà matrycà TFT LCD Pokrycie antyodblaskowe Przekàtna obszaru widzialnego : 43,27 cm 0,264 mm x 0,264 mm (Rozmiar piksela) Cz st. pozioma Cz st. pionowa Rodzaj wejêcia 30 khz do 83 khz (Automatycznie) 56 Hz do 75 Hz (Automatycznie) separowane. TTL SOG (Sync. na zielonym) WejÊcie sygna owe Z àcze D-Sub, 15-stykowe Rodzaj wejêcia Analog RGB (0,7 Vp-p/75 omów) Maks. VESA 1280 x 75 Hz Zalecane VESA 1280 x 60 Hz DDC 2B W àczony : 21 W (Êrednio) Czuwanie 1W Wy àczony 1W Z podstawà Bez podstawy SzerokoÊç 36,96 cm (14,55 cala) 36,96 cm (14,55 cala) WysokoÊç 31,5 cm (12,40 cala) 31,5 cm (12,40 cala) G bokoêç 9,46 cm (3,72 cala) 6,24 cm ( 2,46 cala) Netto 3,90 kg (8,60 funta) 15 do 66 AC V~ 50/60 Hz 0,5 A Warunki pracy Temperatura 10 C do 35 C WilgotnoÊç 10 % do 80 % bez kondensacji Warunki przechowywania Temperatura -20 C do 60 C WilgotnoÊç 5 % do 90 % bez kondensacji Przy àczona ( O ), Od àczona ( ) Przeznaczony do Êciennego gniazdka zasilania UWAGA Informacje w tym dokumencie mogà ulec zmianie bez powiadomienia. P20

22 Dane techniczne T1910B Obraz WejÊcie synchronizacji WejÊcie wideo RozdzielczoÊç Plug&Play Zu ycie energii Wymiary i masa Zakres przechylenia Zasilanie Warunki otoczenia Podstawka Przewód zasilajàcy 48,19 cm (19,0 cal) p aski panel z aktywnà matrycà TFT LCD Pokrycie antyodblaskowe Przekàtna obszaru widzialnego : 48,19 cm 0,294 mm x 0,294 mm (Rozmiar piksela) Cz st. pozioma Cz st. pionowa Rodzaj wejêcia 30 khz do 83 khz (Automatycznie) 56 Hz do 75 Hz (Automatycznie) separowane. TTL SOG (Sync. na zielonym) WejÊcie sygna owe Z àcze D-Sub, 15-stykowe Rodzaj wejêcia Analog RGB (0,7 Vp-p/75 omów) Maks. VESA 1280 x 75 Hz Zalecane VESA 1280 x 60 Hz DDC 2B W àczony : 23 W (Êrednio) Czuwanie 1W Wy àczony 1W Z podstawà Bez podstawy SzerokoÊç 40,63 cm (16,00 cala) 40,63 cm (16,00 cala) WysokoÊç 34,45 cm (13,56 cala) 34,45 cm (13,56 cala) G bokoêç 9,4 cm (3,70 cala) 6,17 cm (2,43 cala) Netto 4,7 kg (10,36 funta) 15 do 68 AC V~ 50/60 Hz 0,5 A Warunki pracy Temperatura 10 C do 35 C WilgotnoÊç 10 % do 80 % bez kondensacji Warunki przechowywania Temperatura -20 C do 60 C WilgotnoÊç 5 % do 90 % bez kondensacji Przy àczona ( O ), Od àczona ( ) Przeznaczony do Êciennego gniazdka zasilania UWAGA Informacje w tym dokumencie mogà ulec zmianie bez powiadomienia. P21

23 Dane techniczne Tryby wst pnie ustawione (RozdzielczoÊç) Tryby wyêwietlania (RozdzielczoÊç) Cz st. pozioma (khz) Cz st. pionowa (Hz) * x x x x x x x x x x x x x ,469 31,468 31,469 37,500 37,879 46,875 49,725 48,363 60,123 68,681 61,805 63,981 79, *Tryb zalecany Wskaênik Tryb pracy W àczony: Czuwanie: Wy àczony: Kolor LED Niebieski Migotanie koloru niebieskiego Nie Êwieci P22

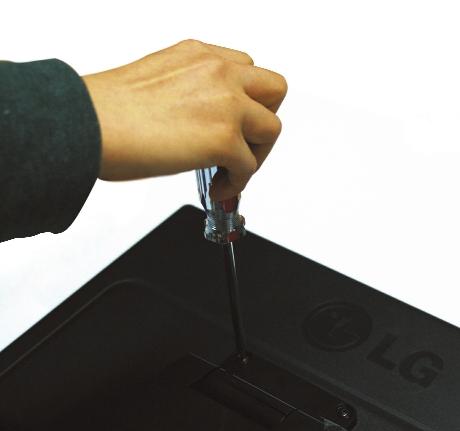

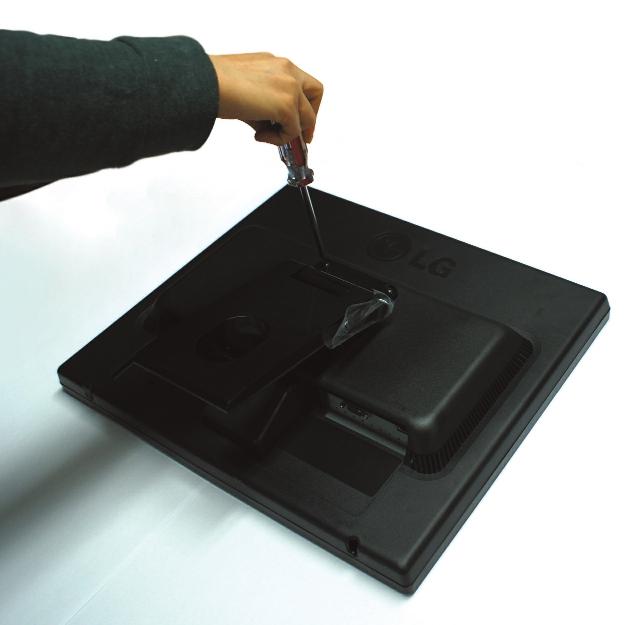

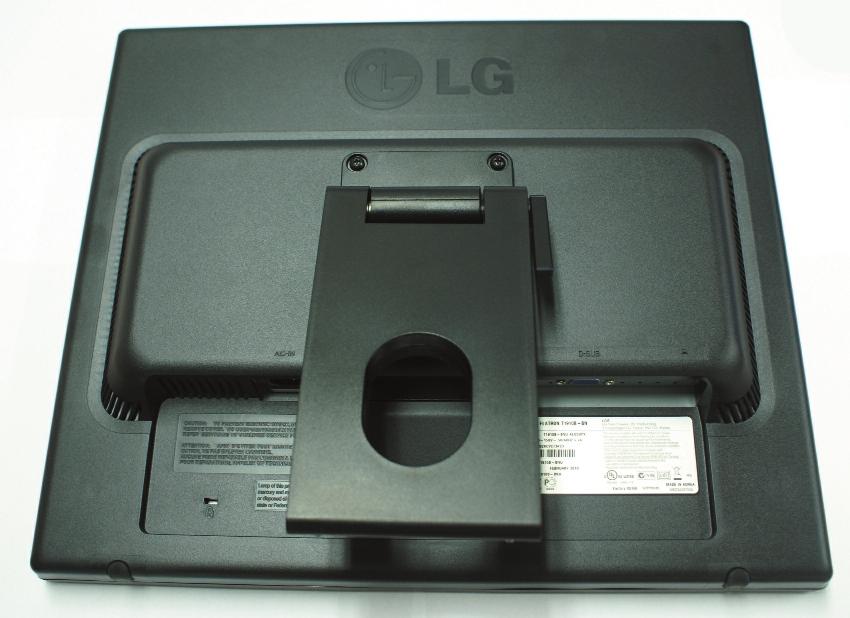

24 Instalowanie zestawu do monta u Êciennego Niniejszy monitor jest przystosowany stosowania z zestawami do monta u Êciennego lub urzàdzeniami transportowymi. 1. UmieÊç monitor na mi kkiej tkaninie ekranem skierowanym w dó. 2. Oddziel g ównà cz Êç monitora od podstawy za pomocà Êrubokr tu. P23

25 Instalowanie zestawu do monta u Êciennego 3. Instalacja zestawu do monta u Êciennego. Zestaw do montaêu Êciennego (sprzedawany osobno) Konstrukcja monitora umo liwia korzystanie z podstawy lub zawieszenie na Êcianie przy u yciu zestawu do monta u Êciennego. Szczegó owe informacje na temat monta u znajdà Paƒstwo w instrukcji b dàcej cz Êcià zestawu do monta u Êciennego. Podk adka mocowania do Êciany Gniazdo bezpieczeƒstwa Kensington Po àczone z linkà bezpieczeƒstwa, którà mo na kupiç oddzielnie w wi kszoêci sklepów komputerowych. <Wymiary interfejsu monta owego> Miejsce mi dzy otworami: 75 mm x 75 mm UWAGA Nale y zastosowaç zestaw do monta u Êciennego oraz Êrubki mocujàce spe niajàce normy standardu VESA. Prosz u yç poni szego standardu VESA. * 784,8 mm lub mniej (30,9 cali) - GruboÊç uchwytu monta owego: 2,6mm - Ârubki: 4,0 mm (fi) x 0,7mm (skok) x 10mm (d ugoêç) * 787,4 mm lub mniej (31,0 cali) - Nale y zastosowaç uchwyt monta owy oraz wkr ty zgodne ze standardem VESA. P24

26 Przed przystąpieniem do użytkowania produktu należy uważnie przeczy tać Zalecenia dotyczące bezpieczeństwa. Przewodnik użytkownika (CD) należy trzymać w łatwo dostępnym miejscu. Model oraz numer seryjny ZESTAWU znajduje się z jego tyłu oraz z boku. Należy go zapisać go poniżej w razie konieczności skorzystania z serwisu. MODEL NR SERYJNY LG Electronics Polska Sp. z o.o. Al. Jerozolimskie 162a Warszawa tel.: (LGLGLG) faks:
