1 MemoTec elero Instrukcja obs ugi Instrukcj nale y zachowaç! elero GmbH Antriebstechnik Linsenhofer Str D Beuren info@elero.de Nr /0604

2 Spis treêci Wskazówki dotyczàce bezpieczeƒstwa Wskazówki dotyczàce bezpieczeƒstwa Opis przycisków Informacje ogólne Zastosowanie zgodne z przeznaczeniem Monta MemoTec Pod àczenie w funkcji sterownika nap du Ustawienia fabryczne ObjaÊnienia funkcji Prze àcznik suwakowy trybu pracy r cznej/automatycznej, lampka kontrolna Wybór pomi dzy roletà/ aluzjà Przyciski Funkcje Opcje w trybie pracy r cznej Opcje w trybie pracy automatycznej Programowanie pozycji poêredniej Programowanie pozycji wentylacji/obrotu Przesuni cie do pozycji poêredniej Przesuni cie do pozycji wentylacji Przesuni cie do pozycji obrotu Kasowanie pozycji poêredniej Kasowanie pozycji wentylacji/obrotu Programowanie dziennych czasów uruchamiania Podnoszenie/ opuszczanie/ kasowanie Programowanie tygodniowych czasów uruchamiania - 12 Podnoszenie/ opuszczanie/ kasowanie Dane techniczne Czyszczenie Pomoc przy usuwaniu problemów eksploatacyjnych - 14 Ogólne oêwiadczenie zgodnoêci Uwaga! Wa ne wskazówki dotyczàce bezpieczeƒstwa! Prosz stosowaç si do poni szych zaleceƒ. Niebezpieczeƒstwo doznania obra eƒ cia a w wyniku pora enia pràdem. Przy àcza elektryczne do sieci o napi ciu 230 V muszà byç wykonywane przez wykwalifikowanego elektryka. Przed rozpocz ciem monta u od àczyç przewód zasilajàcy od êród a napi cia. Podczas przy àczania przestrzegaç przepisów w aêciwego miejscowo Zak adu Energetycznego oraz wytycznych dotyczàcych mokrych i wilgotnych pomieszczeƒ wed ug VDE 100 (Zwiàzku Elektrotechników Niemieckich). Stosowaç wy àcznie w suchych pomieszczeniach. Stosowaç wy àcznie oryginalne cz Êci elero. Nie przebywaç w bezpoêrednim zasi gu dzia ania urzàdzeƒ. Nie dopuszczaç dzieci do urzàdzeƒ sterujàcych. Przestrzegaç przepisów obowiàzujàcych w danym kraju. JeÊli instalacja os on sterowana jest za pomocà jednego lub kilku urzàdzeƒ, podczas pracy musi byç ona dobrze widoczna. Uenie sk ada si z elementów atwych do po kni cia. -2

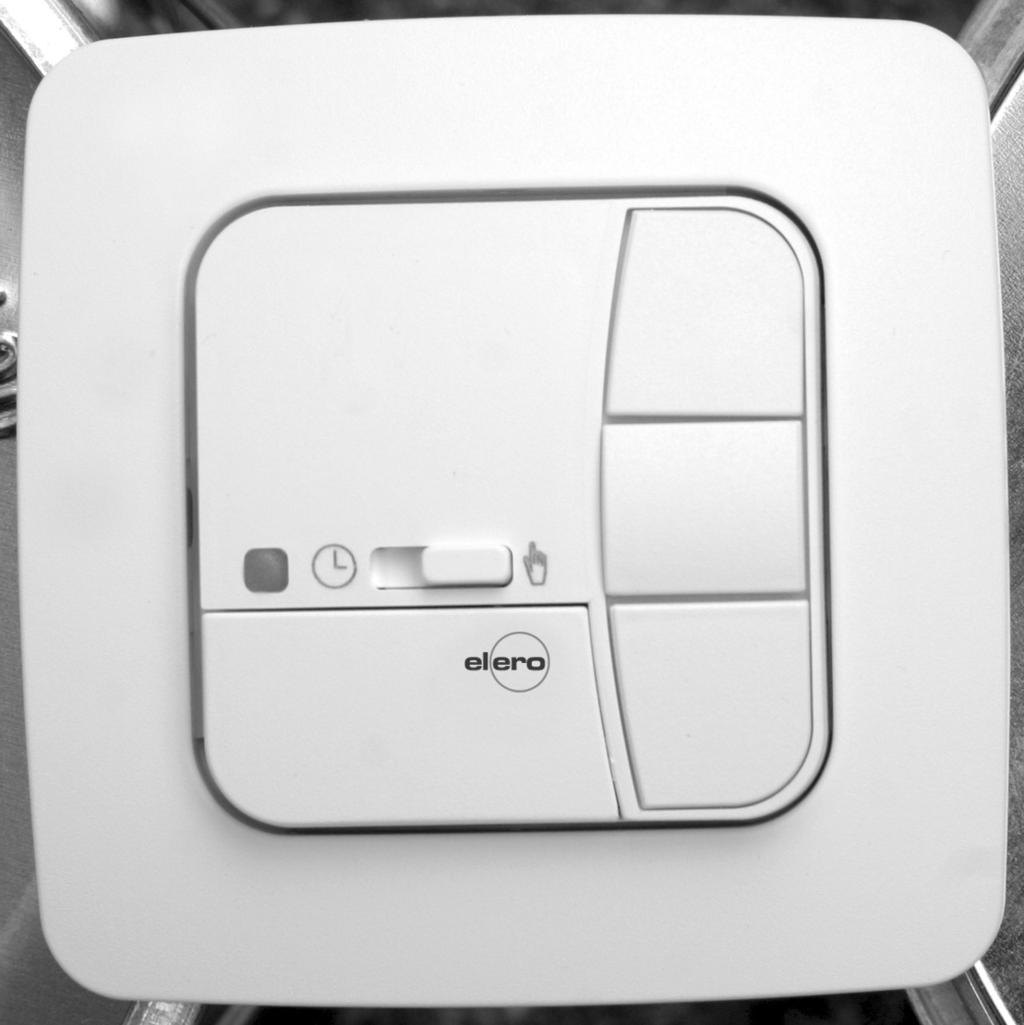

3 On Opis przycisków Informacje ogólne/zastosowanie zgodne z przeznaczeniem Opis przycisków Informacje ogólne prze àcznik suwakowy trybu pracy lampka kontrolna przycisk W GÓR przycisk STOP Urzàdzenie MemoTec steruje nap dem zgodnie z zaprogramowanymi przez Paƒstwa godzinami. W ka dej chwili mo liwa jest obs uga r czna urzàdzenia MemoTec. Urzàdzenie charakteryzuje si atwà obs ugà. os ona panelu obs ugi Przyciski panelu obs ugi pod os onà przycisk Reset przycisk W DÓ Zastosowanie zgodne z przeznaczeniem Urzàdzenie MemoTec s u y wy àcznie do sterowania instalacjami rolet oraz aluzji. Pod àczenia urzàdzeƒ zewn trznych dokonaç mo na wy àcznie po konsultacji z doradcà technicznym producenta. przycisk 24 h 24h week Pos Pos Reset przycisk POZYCJA MemoTec przycisk tydzieƒ przycisk POZYCJA Prze àcznik kodowania funkcji (tylna cz Êç urzàdzenia) Pozycja górna W funkcja aluzji Pozycja dolna W funkcja rolety -3-4

4 On Monta /Pod àczenie Ustawienia fabryczne Monta Ustawienia fabryczne Ustawienie prze àcznika kodowania funkcji: Pozycja dolna W Funkcja rolety Pod àczenie w funkcji sterownika nap du Uwaga! Niebezpieczeƒstwo doznania obra eƒ cia a w wyniku pora enia pràdem. Pod àczeƒ dokonywaç mogà tylko osoby wykwalifikowane! W przypadku gdy MemoTec steruje wi cej ni jednym nap dem, nap dy te nale y roz àczyç za pomocà przekaênika. Nale y zwróciç uwag na obcià enie styków urzàdzenia. 1. Zdjàç nasadk ochronnà. 2. Anschließen. Sieç 230 V/50 Hz PE N L 1~ M Ustawienie w funkcji rolety albo aluzji Za pomocà prze àcznika kodowania, znajdujàcego si w tylnej cz Êci urzàdzenia, mo na dokonaç ustawienia funkcji rolety/ aluzji. W przypadku funkcji aluzji, aby umo liwiç dok adne ustawienie pozycji lameli, aluzja porusza si skokowo. PrzyciÊni cie i przytrzymanie przycisku ruchu d u ej ni 1 sekund powoduje, e aluzja zaczyna si poruszaç, po czym zatrzymuje si automatycznie. N L MemoTec 3. Nasadk ochronnà ponownie na o yç na gniazdo. 4. Gniazdo zamocowaç w puszce. 5. Panel obs ugi osadziç w ramce i umieêciç w gnieêdzie. -5-6

5 ObjaÊnienia funkcji ObjaÊnienia funkcji ObjaÊnienia funkcji Prze àcznik suwakowy trybu pracy r cznej/automatycznej W pozycji prze àcznika suwakowego Hand, oznaczajàcej tryb pracy r cznej, realizowane sà polecenia ruchu wydawane wy àcznie r cznie (W GÓR, STOP, W DÓ poprzez przyciskanie przycisków). W pozycji prze àcznika suwakowego Auto, oznaczajàcej tryb pracy automatycznej, realizowane sà polecenia ruchu wydawane automatycznie. Lampka kontrolna Poprzez trzykrotne zab yêni cie lampka potwierdza ustawienie czasów uruchamiania. Wybór rolety/ aluzji Za pomocà prze àcznika kodowania, znajdujàcego si w tylnej cz Êci urzàdzenia, mo na dokonaç ustawienia funkcji rolety/ aluzji. W przypadku funkcji rolety, po przyciêni iu przycisku ruchu, roleta porusza si, a nast pnie zatrzymuje automatycznie. Przycisk RESET PrzyciÊni cie przycisku RESET (d ugopisem bàdê podobnym przedmiotem) powoduje skasowanie wszystkich czasów uruchamiania, pozycji poêredniej oraz pozycji wentylacji/obrotu. Pozycja poêrednia Pozycja poêrednia jest dowolnie wybranà pozycjà rolety/ aluzji, pomi dzy górnym i dolnym po o eniem kraƒcowym. Po zaprogramowaniu os ona osiàga t pozycj poruszajàc si od górnego po o enia kraƒcowego. W tym celu dwukrotnie krótko przycisnàç przycisk W DÓ. Pozycja wentylacji/obrotu Pozycja wentylacji/obrotu jest dowolnie wybranà pozycjà rolety/ aluzji, pomi dzy dolnym i górnym po o eniem kraƒcowym. Funkcja ta umo liwia podniesienie pancerza rolety, poczàwszy od dolnego po o enia kraƒcowego, do pozycji, w której pojawia si perforacja profili, pe niàca rol wywietrzników. W przypadku aluzji nast puje obrót lameli. W tym celu dwukrotnie krótko przycisnàç przycisk W GÓR. Przycisk 24-h Przycisk dziennych czasów uruchamiania (24 h) pozwala zaprogramowaç jedno polecenie podnoszenia i jedno polecenie opuszczania os ony. Polecenia ruchu powtarzane sà automatycznie co 24 godziny. Przycisk tydzieƒ Przycisk tygodniowych czasów uruchamiania (tydzieƒ) pozwala zaprogramowaç jedno polecenie podnoszenia i jedno polecenie opuszczania os ony dla ka dego dnia tygodnia. Tygodniowe czasy uruchamiania powtarzane sà automatycznie w regularnych cyklach co 7 dni. W konkretnym dniu tygodnia, dla którego zaprogramowano tygodniowe czasy uruchamiania, nie sà ju realizowane dzienne czasy uruchamiania. -7-8

6 Funkcje / Pozycja poêrednia roleta aluzja Funkcje/Programowanie Funkcje Opcje w trybie pracy r cznej W GÓR, STOP, W DÓ Pozycja poêrednia Pozycja wentylacji/obrotu Opcje w trybie pracy automatycznej W trybie pracy automatycznej realizowane sà zaprogramowane czasy uruchamiania. W GÓR, STOP, W DÓ Pozycja poêrednia Pozycja wentylacji/obrotu Dzienne/tygodniowe czasy uruchamiania (max. 2 czasy uruchamiania na dob ) Programowanie Programowanie pozycji poêredniej Warunek: Roleta / aluzja znajduje si w górnym po o eniu kraƒcowym. 1. Przycisnàç przycisk programowania POZYCJA B i przytrzymaç. 2. Dodatkowo przycisnàç przycisk W DÓ, trzymajàc do momentu osiàgni cia àdanej pozycji poêredniej. Korekty pozycji dokonaç mo na za pomocà przycisków W GÓR lub W DÓ. 3. Zwolniç przycisk programowania POZYCJA B. Pozycja poêrednia zosta a zapisana w pami ci. Programowanie pozycji wentylacji/obrotu Warunek: Roleta / aluzja znajduje si w dolnym po o eniu kraƒcowym. 1. Przycisnàç przycisk programowania POZYCJA V i przytrzymaç. 2. Dodatkowo przycisnàç przycisk W GÓR, trzymajàc do momentu osiàgni cia àdanej pozycji wentylacji/obrotu. Za pomocà przycisków W GÓR lub W DÓ dokonaç mo na korekty pozycji. 3. Zwolniç przycisk programowania POZYCJA V. Pozycja wentylacji/obrotu zosta a zapisana w pami ci. Przesuni cie do pozycji poêredniej Pozycj poêrednià osiàga si poruszajàc os on wy àcznie z górnego po o enia kraƒcowego. 1. Dwukrotnie krótko przycisnàç przycisk W DÓ. Os ona opuszcza si do zaprogramowanego punktu pozycji poêredniej. Przesuni cie do pozycji wentylacji (roleta) Pozycj wentylacji osiàga si poruszajàc os on wy àcznie z dolnego po o enia kraƒcowego. 1. Dwukrotnie krótko przycisnàç przycisk W GÓR. Os ona podnosi si do zaprogramowanego punktu pozycji wentylacji. Przesuni cie do pozycji obrotu ( aluzja) Pozycj obrotu osiàga si poruszajàc os on wy àcznie z dolnego po o enia kraƒcowego. 1. Dwukrotnie krótko przycisnàç przycisk W GÓR. Os ona podnosi si do zaprogramowanego punktu pozycji obrotu

7 Programowanie Programowanie Po osiàgni ciu zaprogramowanego punktu pozycji poêredniej nast puje automatyczny obrót lameli (jeêli pozycja obrotu zosta a zaprogramowana). Kasowanie pozycji poêredniej 1. Przycisnàç przycisk programowania POZYCJA B i przytrzymaç d u ej ni 5 sekund. Pozycja poêrednia zosta a skasowana. Kasowanie pozycji wentylacji/obrotu Przycisnàç przycisk programowania POZYCJA V i przytrzymaç d u ej ni 5 sekund. Pozycja wentylacji/obrotu zosta a skasowana. Programowanie dziennych czasów uruchamiania Istnieje mo liwoêç zaprogramowania jednego polecenia podnoszenia i jednego polecenia opuszczania os ony dziennie; polecenia b dà powtarzane automatycznie co 24 godziny. JeÊli ta sama funkcja zostanie zaprogramowana ponownie, dotychczasowe ustawienia czasów uruchamiania przestajà byç aktualne. Podnoszenie 1. Przycisnàç krótko przycisk programowania 24h. W ciàgu nast pnych 15 sekund mo na zaprogramowaç godzin uruchamiania. 2. Przycisnàç przycisk W GÓR. Podnoszenie do górnego po o enia kraƒcowego zosta o zaprogramowane. Od teraz to polecenie ruchu powtarzane b dzie co 24 godziny. Opuszczanie 1. Przycisnàç krótko przycisk programowania 24h. W ciàgu nast pnych 15 sekund mo na zaprogramowaç godzin uruchamiania. 2. Przycisnàç przycisk W DÓ. Opuszczanie do dolnego po o enia kraƒcowego zosta o zaprogramowane. Od teraz to polecenie ruchu powtarzane b dzie co 24 godziny. Kasowanie dziennych czasów uruchamiania 1. Aby skasowaç dzienne czasy uruchamiania, przycisnàç przycisk programowania 24 h i przytrzymaç d u ej ni 5 sekund. Nie ma mo liwoêçi odr bnego kasowania godzin podnoszenia i opuszczania. Programowanie tygodniowych czasów uruchamiania Tygodniowe czasy uruchamiania pozwalajà indywidualnie zaprogramowaç ka dy dzieƒ tygodnia. W przypadku zmiany dziennych czasów uruchamiania, tygodniowe czasy uruchamiania nie zostajà skasowane. Uwaga: Programowania godzin podnoszenia i opuszczania nale y dokonaç konkretnie tego dnia tygodnia, w którym potem polecenie ruchu ma byç realizowane. JeÊli ta sama funkcja zostanie zaprogramowana danego dnia dwukrotnie, wczeêniejsze ustawienia czasów uruchamiania przestajà byç aktualne

8 Programowanie Dane techniczne/czyszczenie/pomoc przy usuwaniu problemów eksploatacyjnych Podnoszenie 1. Przycisnàç krótko przycisk programowania tydzieƒ. W ciàgu nast pnych 15 sekund mo na zaprogramowaç godzin uruchamiania. 2. Przycisnàç przycisk W GÓR. Podnoszenie do górnego po o enia kraƒcowego zosta o zaprogramowane. Od teraz to polecenie ruchu powtarzane b dzie co 7 dni. Opuszczanie 1. Przycisnàç krótko przycisk programowania tydzieƒ. W ciàgu nast pnych 15 sekund mo na zaprogramowaç godzin uruchamiania. 2. Przycisnàç przycisk W DÓ. Opuszczanie do dolnego po o enia kraƒcowego zosta o zaprogramowane. Od teraz to polecenie ruchu powtarzane b dzie co 7 dni. Kasowanie tygodniowych czasów uruchamiania 1. Aby skasowaç wszystkie tygodniowe czasy uruchamiania, przycisnàç przycisk programowania tydzieƒ i przytrzymaç d u ej ni 5 sekund. Widoczne jest trzykrotne zab yêni cie lampki kontrolnej. Wskazówka: Po skasowaniu tygodniowych czasów uruchamiania os ona porusza si wed ug dziennych czasów uruchamiania. Dane techniczne Napi cie nominalne V AC / Hz Obcià enie styków 5 A /250 V AC przy cos j = 1 Stopieƒ ochrony IP 20 Klasa ochrony II (nur nach sachgerechter Montage) Dopuszczalna temp. otoczenia 0 do +55 C Rodzaj monta u podtynkowy mocowanie w Êcianie l 58 natynkowy mocowanie na tynku w odpowiedniej obudowie Czyszczenie Urzàdzenie czyêciç wy àcznie wilgotnà Êciereczkà. Nie stosowaç adnych Êrodków czyszczàcych, poniewa mogà one uszkodziç powierzchni z tworzywa. Pomoc przy usuwaniu problemów eksploatacyjnych Problem Przyczyna Usuni cie Nap d nie pracuje. Nieprawid owe Sprawdziç poprapod àczenie. wnoêç pod àczenia. Nap d obraca si w Nieprawid owe Przewody V i B zamieniç z ym kierunku. pod àczenie. miejscami na zaciskach. Urzàdzenie MemoTec Prze àcznik suwakowy Prze àcznik suwakowy nie realizuje ustawiony na tryb pracy ustawiç na tryb pracy zaprogramowanych r cznej. automatycznej. poleceƒ ruchu. Czasy uruchamiania nie Zaprogramowaç czasy zosta y zaprogramowane. uruchamiania. Ogólne oêwiadczenie zgodnoêci: Firma elero GmbH oêwiadcza niniejszym, e urzàdzenie o nazwie MemoTec jest zgodne z podstawowymi wymogami oraz innymi wa nymi przepisami dyrektywy 1999/5/UE
