Podr cznik u ytkownika L196WTG L196WTQ

Transkrypt

1 Podr cznik u ytkownika L196WTG L196WTQ Przed u yciem tego urzàdzenia przeczytaj uwa nie uwagi podane w rozdziale Ârodki ostro noêci. Przechowuj Podr cznik u ytkownika (CD) w dost pnym miejscu, aby korzystaç z niego w przysz oêci. W razie potrzeby skorzystania z serwisu nale y podaç informacje znajdujàce si na tabliczce umieszczonej na produkcie.

2 Wa ne Êrodki ostro noêci To urzàdzenie zosta o zaprojektowane i wyprodukowane w sposób zapewniajàcy Twoje bezpieczeƒstwo osobiste, jednak niepoprawne jego u ycie mo e spowodowaç ryzyko pora enia pràdem elektrycznym lub niebezpieczeƒstwo po aru. Aby umo liwiç poprawne dzia anie wszystkich Êrodków bezpieczeƒstwa wbudowanych do tego monitora, nale y przestrzegaç nast pujàcych podstawowych zasad instalacji, u ytkowania i serwisu. Bezpieczeƒstwo Nale y u ywaç tylko przewodu zasilania dostarczonego wraz z urzàdzeniem. W razie u ycia innego przewodu zasilania nale y sprawdziç, czy jest on zgodny ze stosownymi normami krajowymi, jeêli nie by dostarczony przez sprzedawc. JeÊli przewód zasilania jest w jakikolwiek sposób uszkodzony, nale y si skontaktowaç z producentem lub najbli szym autoryzowanym punktem napraw w celu wymiany. Przewód zasilania jest u ywany jako g ówne urzàdzenie od àczajàce. Sprawdê, czy po instalacji urzàdzenia sieciowe gniazdko Êcienne jest atwo dost pne. Zasilaj monitor tylko ze êród a energii wskazanego w danych technicznych w niniejszym podr czniku lub podanego na monitorze. W razie braku pewnoêci co do rodzaju zasilania w domu nale y porozumieç si ze sprzedawcà. Przecià one gniazda sieci pràdu zmiennego i przed u acze sà niebezpieczne. Równie niebezpieczne sà wystrz pione przewody zasilania i uszkodzone wtyczki. Mogà one spowodowaç niebezpieczeƒstwo pora enia pràdem elektrycznym lub niebezpieczeƒstwo po aru. Skontaktuj si z technikiem serwisu w celu wymiany. Nie otwieraj monitora. Wewnàtrz nie ma elementów przeznaczonych do obs ugi przez u ytkownika. Wewnàtrz nie ma elementów przeznaczonych do obs ugi przez u ytkownika. Nawet kiedy wy àcznik jest w stanie OFF (Wy àczony), wewnàtrz wyst pujà niebezpieczne wysokie napi cia. JeÊli monitor nie dzia a prawid owo, skontaktuj si ze sprzedawcà. Aby uniknàç obra eƒ cia a: Nie ustawiaj monitora na pochylonej pó ce, jeêli nie b dzie prawid owo umocowany. U ywaj tylko podstawy zalecanej przez producenta. Nie wolno uderzaç w ekran ani rzucaç w jego kierunku adnych przedmiotów. Mo e to spowodowaç uszkodzenie cia a lub produktu. Aby zapobiec po arowi lub innemu zagro eniu: Zawsze wy àczaj monitor, jeêli opuszczasz pokój na d u ej ni na chwil. Nigdy nie pozostawiaj monitora w àczonego wychodzàc z domu. Zadbaj, aby dzieci nie wrzuca y ani nie wk ada y adnych przedmiotów do otworów obudowy monitora. Na niektórych cz Êciach wewn trznych wyst pujà wysokie napi cia. Nie dodawaj akcesoriów, które nie zosta y przeznaczone do tego monitora. Gdy monitor jest pozostawiony bez nadzoru przez d u szy czas, wyjmij wtyczk z gniazdka Êciennego. W czasie burzy z wy adowaniami atmosferycznymi nigdy nie dotykaj przewodu zasilajàcego ani sygna owego, gdy jest to bardzo niebezpieczne i mo e spowodowaç pora enie pràdem elektrycznym. P1

3 Wa ne Êrodki ostro noêci Instalacja Zadbaj, aby nic nie le a o na przewodzie zasilania ani nic po nim nie przeje d a o oraz nie ustawiaj monitora w miejscu, w którym przewód zasilania jest nara ony na uszkodzenie. Nie korzystaj z monitora w pobli u wody, czyli np. blisko wanny, umywalki, zlewu kuchennego, pralki, w wilgotnej piwnicy lub w pobli u basenu p ywackiego. Monitory majà w obudowie otwory wentylacyjne, aby umo liwiç odprowadzanie ciep a wytwarzanego w czasie pracy. JeÊli te otwory zostanà zas oni te, gromadzàce si ciep o mo e spowodowaç uszkodzenie i w jego nast pstwie niebezpieczeƒstwo po aru. Dlatego NIE WOLNO: Zas aniaç dolnych otworów wentylacyjnych, ustawiajàc monitor na ó ku, sofie, kocu itp. Ustawiaç monitora w obudowie, jeêli nie b dzie zapewniona nale yta wentylacja. Zas aniaç otworów wentylacyjnych tkaninà lub innym materia em. Ustawiaç monitora w pobli u grzejnika, nad grzejnikiem lub innym êród em ciep a. G ównym elementem izolujàcym od zasilania jest przewód zasilajàcy. Urzàdzenie musi znajdowaç si w miejscu, w którym b dzie on atwo dost pny. Nie wolno przecieraç ani uderzaç aktywnej matrycy LCD adnym twardym przedmiotem, gdy mo e to doprowadziç do jej trwa ego porysowania, zmatowienia lub zniszczenia Nie wolno przez d u szy czas naciskaç palcem ekranu LCD, poniewa mo e to spowodowaç powstawanie obrazów wtórnych. Na ekranie mogà pojawiaç si uszkodzone punkty, na przyk ad czerwone, zielone lub niebieskie plamki. Nie ma to jednak wp ywu na sprawnoêç monitora Aby na monitorze LCD uzyskaç jak najlepszà jakoêç obrazu, nale y stosowaç zalecanà rozdzielczoêç. Ustawienie innej rozdzielczoêci mo e spowodowaç przeskalowanie lub inne przetworzenie obrazu wyêwietlanego na ekranie. Jest to jednak naturalna cecha panelu LCD o ustalonej rozdzielczoêci. Czyszczenie Przed czyszczeniem ekranu LCD nale y od àczyç zasilanie Stosowaç lekko wilgotnà (nie mokrà) Êciereczk. Nie wolno u ywaç aerozoli bezpoêrednio na ekran monitora, poniewa nadmiar rozpylanej cieczy mo e spowodowaç pora enie pràdem elektrycznym. Pakowanie Nie nale y wyrzucaç oryginalnego opakowania i pude ka. Stanowià one idealny pojemnik do transportowania urzàdzenia. Kiedy urzàdzenie jest przewo one w inne miejsce, nale y je zapakowaç w oryginalne opakowanie. Z omowanie Lampa fluoroscencyjna u yta w tym produkcie zawiera niewielkà iloêç rt ci. Urzàdzenia tego nie nale y wyrzucaç wraz ze zwyk ymi odpadami domowymi. Z omowanie tego produktu musi odbywaç si zgodnie z lokalnymi przepisami. P2

4 Pod àczanie monitora Przed rozpocz ciem konfigurowania monitora nale y si upewniç, e monitor, system komputerowy i inne do àczone urzàdzenia sà wy àczone. Umocowanie podstawy 1. UmieÊç monitor na mi kkiej tkaninie ekranem skierowanym w dó 2. Przymocuj nó k do monitora, wsuwajàc jà w odpowiednim kierunku, tak jak pokazano na ilustracji. Zawias Nó ka 3. Przymocuj podstaw do nó ki (przód, ty ), wsuwajàc jà w odpowiednim kierunku. Nó k mo na zamocowaç dok adnie tylko po po àczeniu z podstawkà. 4. Po zmontowaniu wszystkich elementów ostro nie podnieê monitor i ustaw go ekranem do przodu. Nó ka Podstawa Wa ne Na tej ilustracji przedstawiono ogólny model po àczenia. Twój monitor mo e si ró niç od elementów pokazanych na rysunku. Nie przenoê monitora w pozycji do góry nogami, trzymajàc go tylko za podstaw. Monitor mo e upaêç i ulec uszkodzeniu lub zraniç Ci w stop. P3

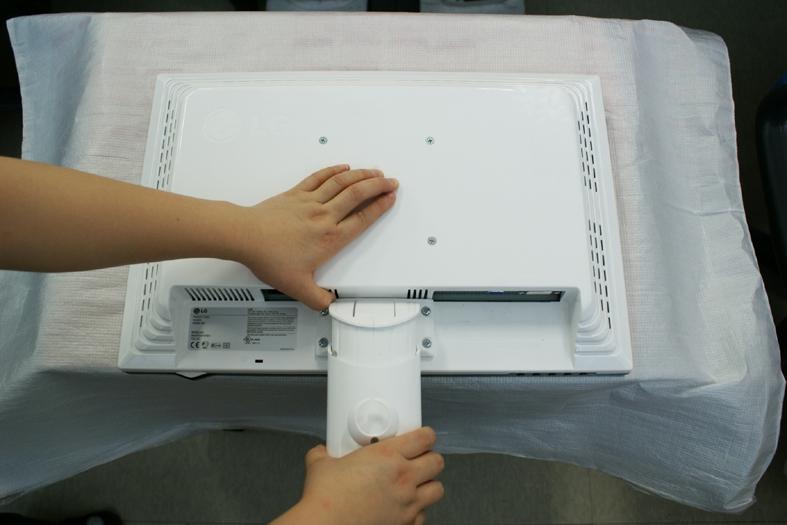

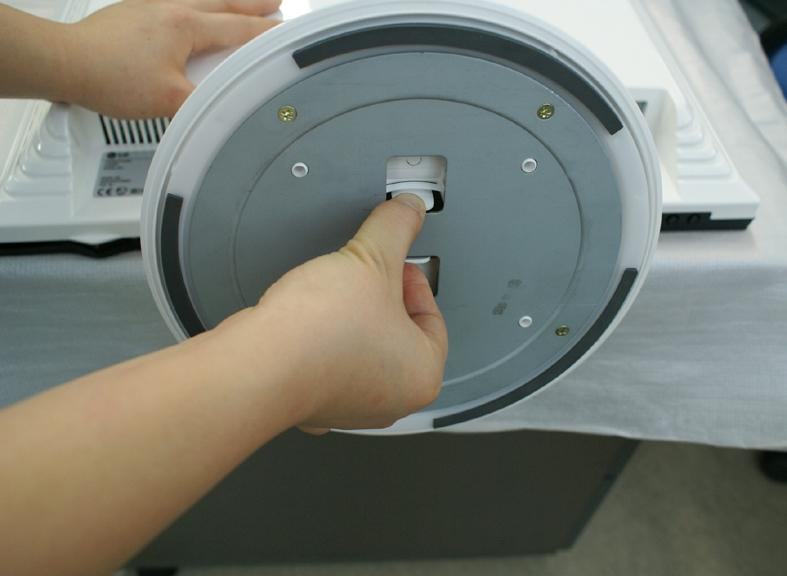

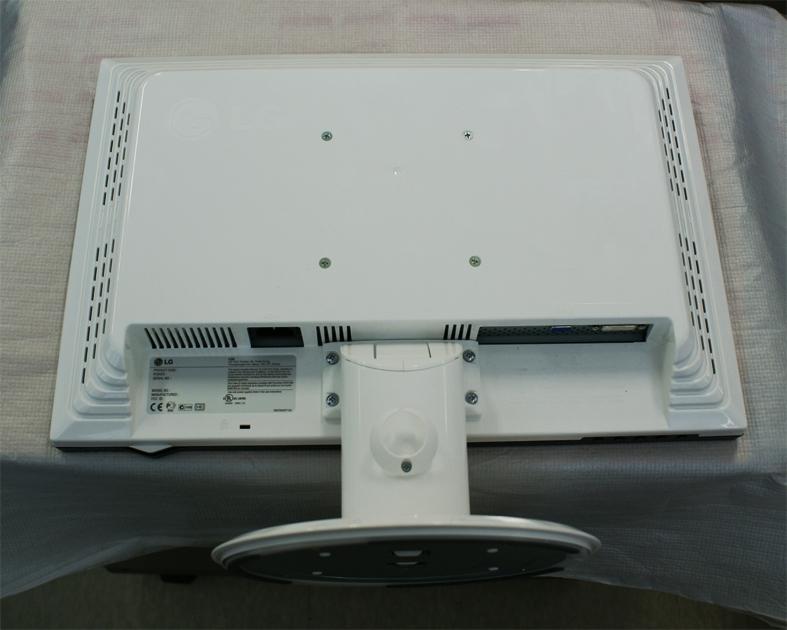

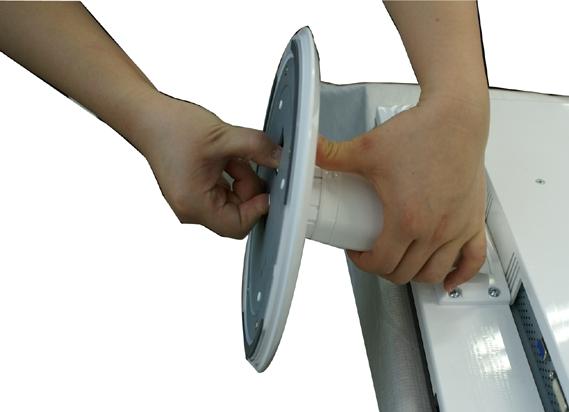

5 Pod àczanie monitora Odmontowanie podstawy 1. Po ó poduszk lub mi kkà tkanin na p askiej powierzchni. 2. UmieÊç monitor na poduszce lub tkaninie ekranem skierowanym w dó. 3. WciÊnij zatrzask wewnàtrz, wyjmij podstaw z konstrukcji podstawy. 4. Pociàgnij podstawk delikatnie, aby oddzieliç jà od zawiasu. P4

6 Pod àczanie monitora Przed rozpocz ciem konfigurowania monitora nale y si upewniç, e monitor, system komputerowy i inne do àczone urzàdzenia sà wy àczone. Ustawianie pozycji wyêwietlacza 1. Wypróbuj ró ne sposoby wyregulowania pozycji panelu w celu zapewnienia sobie maksymalnego komfortu. Zakres przechylenia: -5 ~15 Obracanie: 355 Ergonomia W celu zachowania wygodnej i ergonomicznej pozycji widzenia zaleca si, aby kàt odchylenia monitora od pionu nie przekracza pi ciu stopni. P5

7 Pod àczanie monitora Korzystanie z komputera 1. Upewnij si, e komputer i produkt sà wy àczone. Pod àcz kable tak, jak na pokazano na schemacie 1 do 2. A Pod àcz kabel DVI B Pod àcz kabel Dsub (PC) C Pod àcz kabel Dsub (MAC) Przewód zasilajàcy Z àcze sygna u analogowego D-SUB Z àcze sygna u cyfrowego DVI Typ gniazda Êciennego Gniazdo typu PC B DVI-D (Ta funkcja nie jest dost pna we wszystkich krajach.) A C Z àcze do komputerów Mac W przypadku u ywania monitora z komputerem Apple Macintosh nale y zastosowaç dodatkowy adapter umo liwiajàcy pod àczenie 15-stykowego (3 rz dy) z àcza D-sub VGA do 15- stykowego, 2-rz dowego z àcza komputera Macintosh. 2. NaciÊnij przycisk na przednim panelu prze àczania, aby w àczyç zasilanie. Po w àczeniu monitora jest automatycznie w àczana Funkcja automatycznego ustawiania obrazu. (Tylko w trybie analogowym) UWAGA Funkcja automatycznego ustawiania obrazu? Ta funkcja zapewnia optymalne ustawienia monitora. Gdy u ytkownik po raz pierwszy pod àczy monitor do komputera, funkcja ta automatycznie dostosuje ustawienia wyêwietlacza optymalnie do sygna ów wejêciowych. Za pomocà przycisku AUTO/SET (Auto/Ustaw) wybierz automatycznà regulacj ekranu podczas u ytkowania monitora lub r cznà obs ug tej funkcji Mo na tak e skorzystaç z opcji USTAWIENIA FABRYCZNE w menu ekranowym. Powoduje ona inicjalizacj wszystkich elementów menu z wyjàtkiem opcji J zyk. P6

8 Funkcje panelu sterowania Przyciski na panelu przednim 6 (-) (+) ZOOMING Podczas pracy monitora, u yj przycisku ez Zooming, aby zmieniç rozdzielczoêç na o poziom ni szà. U yj przycisku ez Zooming ponownie, aby powróciç do rozdzielczoêci wyjêciowej. *Przycisk ez Zooming ( atwe powi kszanie) pozwala na szybkie dostosowanie rozdzielczoêci do Twoich wymagaƒ. Istnieje tak e mo liwoêç powi kszenia czcionki i wyêwietlanych obrazów tak, aby u atwiç prac osobom o s abszym wzroku, osobom gorzej radzàcym sobie z komputerem oraz dzieciom. RozdzielczoÊci, przy których funkcja EZ ZOOMING dzia a, to: - w monitorze 19-calowym: 1440 x 900, 1280 x 1024, 1024 x 768, 800 x 600 Sposób ustawiania mo e si ró niç w zale noêci od systemu komputerowego lub karty graficznej. W takich przypadkach prosz si zwróciç do producenta komputera, lub karty graficznej. Przycisk MENU Przycisk ten s u y do wchodzenia lub wychodzenia z menu ekranowego. OSD ZABLOKOWANE/ODBLOKOWANE Funkcja ta umo liwia blokowanie bie àcych ustawieƒ sterowania, tak aby nie mog y byç zmienione nieumyêlnie. NaciÊnij przycisk MENU i przytrzymaj przez kilka sekund. Powinien si pojawiç komunikat OSD ZABLOKOWANE. W ka dej chwili mo esz odblokowaç przyciski sterujàce menu ekranowego, naciskajàc i przytrzymujàc przez kilka sekund przycisk MENU (Menu). Powinien si pojawiç komunikat OSD ODBLOKOWANE. P7

9 Funkcje panelu sterowania - + Przyciski Przyciski te sà przeznaczone do wybierania lub ustawiania funkcji w menu ekranowym. Wi cej informacji mo na znaleêç na stronie P15. Przycisk ten jest przeznaczony do uaktywniania z àcza D- Sub lub DVI. Ta funkcja jest u ywana, gdy do monitora sà pod àczone dwa komputery. Ustawieniem domyêlnym jest D-Sub. Przycisk AUTO/SET (Auto/Ustaw) Przycisk ten jest przeznaczony do dokonywania wyboru w menu ekranowym. AUTO IMAGE ADJUSTMENT (Automatyczne ustawianie obrazu) Podczas zmiany ustawieƒ monitora, nale y zawsze przed wejêciem do menu ekranowego nacisnàç przycisk AUTO/SET (Auto/Ustaw). Pozwala to na automatyczne dopasowanie parametrów wyêwietlanego obrazu do bie àcej rozdzielczoêci. Optymalne rozdzielczoêci to: Monitor 19-calowy: 1440 x 900 Przycisk Power (Zasilanie) Przycisk ten jest przeznaczony do w àczania i wy àczania monitora. Wskaênik zasilania Podczas normalnego dzia ania monitora (tryb pracy), wskaênik ten ma kolor niebieski. JeÊli monitor jest w trybie uêpienia (oszcz dzanie energii), kolor wskaênika zmienia si na bursztynowy. P8

10 Ustawianie w menu ekranowym (OSD) Regulacja ekranu Za pomocà systemu menu ekranowego ustawianie rozmiarów obrazu, jego pozycji i parametrów pracy monitora jest atwe i szybkie. W celu zaznajomienia u ytkownika z elementami sterujàcymi poni ej podano krótki przyk ad. Niniejszy rozdzia zwiera opis dost pnych elementów regulacyjnych i wybieranych parametrów, które sà dost pne za pomocà menu ekranowego. UWAGA Przed dokonaniem zmian regulacji obrazu nale y zaczekaç co najmniej 30 minut, a monitor osiàgnie stabilne warunki pracy. Aby wykonaç regulacje w menu ekranowym, nale y post powaç wed ug poni szej procedury: NaciÊnij przycisk MENU (Menu), po czym pojawi si g ówne menu ekranowe (OSD) Aby wybraç element sterujàcy, u yj - + lub przycisków. Kiedy àdana ikona zostanie podêwietlona, naciênij przycisk AUTO/SET (Auto/Ustaw). U yj przycisków -/+, aby odpowiednio wyregulowaç obraz. U yj przycisku AUTO/SET (Auto/Ustaw), aby wybraç inne elementy podmenu. NaciÊnij przycisk MENU jeden raz, aby wróciç do menu g ównego w celu wyboru innej funkcji. NaciÊnij przycisk MENU dwa razy, aby wyjêç z menu ekranowego. P9

11 Wybieranie i regulacja w menu ekranowym (OSD) W poni szej tabeli przedstawiono menu sterowania, regulacji i ustawieƒ menu ekranowego (OSD). Menu g ówne Podmenu A D Opis OBRAZ KOLOR POZYCJA POZYCJONOWANIE USTAWIENIA FLATRON F-ENGINE JASKRAWOÂå KONTRAST GAMMA TEMP. BARW CZERWONY ZIELONY NIEBIESKI POZIOMA PIONOWA ZEGAR FAZA OSTROÂå J ZYK POZYCJA POZIOMA OSD PIONOWA BALANS BIELI WSKAêNIK ZASILANIA 4:3 W PANORAMIE USTAWIENIA FABRYCZNE FILM/TEKST U YTKOWNIK NORMALNY srgb 6500K 9300K Do regulacji jaskrawoêci, kontrastu i wspó czynnika gamma ekranu. Do dostosowania koloru ekranu. Do ustawiania po o enia ekranu Aby polepszyç wyrazistoêç, stabilnoêç i ostroêç ekranu Aby dostosowaç stan ekranu do Êrodowiska roboczego u ytkownika. Do wybierania lub dostosowania àdanych ustawieƒ obrazu. : Adjustable (Ustawiane) A : WejÊcie analogowe D : WejÊcie cyfrowe UWAGA KolejnoÊç ikon mo e si ró niç zale nie od modelu (P10~P15) P10

12 Wybieranie i regulacja w menu ekranowym (OSD) Przedstawiono procedur wybierania i regulacji parametrów w systemie menu ekranowego (OSD). Poni ej wymieniono ikony, ich nazwy oraz opisy wszystkich elementów pokazywanych w Menu. NaciÊnij przycisk MENU, po czym pojawi si g ówne menu ekranowe (OSD). Nazwa menu O B R A Z Ikony Podmenu Wskazówka przycisku MENU : WyjÊcie - + : Regulacja (Zwi ksz/zmniejsz) SET : Potwierdê : Wybierz inne podmenu UWAGA J zyki OSD (menu ekranowego) na monitorze mogà si ró niç od przedstawionych w podr czniku. P11

13 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówn Podmenu Opis OBRAZ O B R A Z JASKRAWOÂå Do ustawiania jasnoêci ekranu. MENU : WyjÊcie - : Zmniejsz + : Zwi ksz SET : Wybierz inne podmenu KONTRAST GAMMA Do ustawiania kontrastu ekranu. Ustaw w asnà wartoêç wspó czynnika gamma: -50/0/50 Du e wartoêci wspó czynnika gamma powodujà wyêwietlanie bladych obrazów, a ma e wartoêci wyêwietlanie obrazów o du ym kontraêcie. KOLOR KOLOR MENU : WyjÊcie - : Zmniejsz + : Zwi ksz SET : Wybierz inne podmenu TEMP. BARW CZERWONY ZIELONY NIEBIESKI srgb: Ustaw kolor ekranu zgodnie ze specyfikacjà standardu SRGB. 6500K: Czerwonawy odcieƒ bieli. 9300K: Niebieskawy odcieƒ bieli. Ustaw w asne poziomy koloru czerwonego. Ustaw w asne poziomy koloru zielonego. Ustaw w asne poziomy koloru niebieskiego. P12

14 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis POZYCJA POZYCJA POZIOMA PIONOWA Do przesuwania obrazu w lewo i w prawo. Do przesuwania obrazu w gór i w dó. MENU : WyjÊcie - : Zmniejsz + : Zwi ksz SET : Wybierz inne podmenu POZYCJONOWANIE POZYCJONOWANIE MENU : WyjÊcie - : Zmniejsz + : Zwi ksz SET : Wybierz inne podmenu ZEGAR FAZA OSTROÂå Ta funkcja s u y do minimalizacji pionowych pasków lub pasm widocznych w tle ekranu. Zmienia ona tak e poziomy rozmiar ekranu. Do ustawiania ostroêci ekranu. Ta funkcja umo liwia usuni cie poziomych szumów oraz zwi kszenie czytelnoêci i ostroêci obrazu znaków. Do ustawiania wyrazistoêci ekranu. P13

15 Wybieranie i regulacja w menu ekranowym (OSD) Menu g ówne Podmenu Opis USTAWIENIA J ZYK POZYCJA OSD Do wybierania j zyka, w którym sà wyêwietlane nazwy elementów sterujàcych. Do regulacji pozuomej pozycji menu OSD na ekranie. BALANS BIELI WSKAêNIK ZASILANIA MENU : WyjÊcie - : Wyreguluj 4:3 W + : Wyreguluj SET : Regulacja PANORAMIE JeÊli wyjêcie karty wideo ma parametry inne ni wymagane w specyfikacji, poziomy kolorów mogà si pogorszyç z powodu zniekszta ceƒ sygna u wideo. Za pomocà tej funkcji reguluje si poziom sygna u, aby go dopasowaç do standardowego poziomu wyjêcia karty wideo w celu uzyskania optymalnego obrazu. Funkcj t nale y uaktywniç, kiedy na ekranie sà kolory bia y i czarny. Ta funkcja s u y do w àczania lub wy àczania wskaênika zasilania na panelu przednim monitora. Wybranie opcji wy àczenia spowoduje, e wskaênik zostanie wy àczony. Wybranie w dowolnym czasie opcji w àczenia spowoduje, e wskaênik b dzie automatycznie w àczany. Wybieranie rozmiaru obrazu na ekranie. USTAWIENIA FABRYCZNE ustawienia fabryczne. JeÊli to nie poprawi obrazu na ekranie, nale y przywróciç domyêlne ustawienia fabryczne. W razie potrzeby nale y ponownie u yç funkcji równowa enia bieli. Funkcja ta mo e byç w àczona tylko wtedy, gdy sygna wejêciowy jest sygna em analogowym. P14 PANORAMA 4:3 * 4:3 : W zale noêci od wspó czynnika sygna u wejêciowego wideo wielkoêç orygina u jest automatycznie optymalizowana.(sygna wejêciowy 1280 x 1024 jest zmieniany na wspó czynnik 5:4, a sygna 1024 x 768 na wspó czynnik 4:3). RozdzielczoÊç 1280x x x x x x480 Wspó czynnik ekranowy 5 : 4 4 : 3 4 : 3 4 : 3 4 : 3 3 : 2 Sygna wejêciowy, dla którego funkcja 4:3 W PANORAMIE nie obs uguje opcji 4:3: - Monitor o przekàtnej 19 cali: 720 x 400, 1280 x 768, 1360 x 768, 1440 x 900 Przywracanie wszystkich domyêlnych ustawieƒ fabrycznych z wyjàtkiem ustawienia J zyk. NaciÊnij przycisk aby natychmiast przywróciç

16 Wybieranie i regulacja w menu ekranowym (OSD) Po wybraniu przycisku znajdujàcego si po lewej stronie monitora wyêwietla si menu ekranowe. Nazwa menu Ikony Nazwa podmenu FLATRON F-ENGINE Ekran z F-Engine Ekran bez F-Engine Po wybraniu polecenia F-ENGINE na ekranie pojawià si dwa tony kolorów, jak pokazano na ilustracji. Ekran z w àczonà technologià F-Engine pojawi si z lewej strony, a ekran bez niej po prawej stronie. Aby wybraç ekran z F-Engine, naciênij przycisk SET (Ustaw). Menu g ówne Podmenu Opis MENU : WyjÊcie - + : PrzenieÊ SET : Wybierz FILM/ TEKST Funkcja ta pozwala atwo wybraç najlepsze àdane w aêciwoêci obrazu zoptymalizowane stosownie do Êrodowiska (oêwietlenie otoczenia, typy obrazów itp). FILM: Do animowanych obrazów wideo lub filmów. TEKST: Do obrazów tekstowych (Przetwarzanie tekstu itp.) Aby wyregulowaç funkcj podmenu USER (U ytkownik), naciênij przycisk SET (Ustaw) ACE RCM MENU : WyjÊcie - : Zmniejsz + : Zwi ksz SET : Wybierz inne podmenu 1 2 U YTKOWNIKMo na r cznie wyregulowaç jasnoêç, ACE lub RCM. Wyregulowanà wartoêç mo na zapisaç lub przywróciç, nawet pracujàc w innym Êrodowisku.... (Brightness): (JasnoÊç) Regulacja jasnoêci obrazu.... ACE (Adaptacyjne poprawianie wyrazistoêci): S u y do wybierania trybu wyrazistoêci... RCM (Zarzàdzanie kolorem rzeczywistym): S u y do wybierania trybu koloru. 0 Nie zastosowany 1 Green enhance (Poprawianie zielonego) 2 Flesh tone (Odcienie kolorów) 3 Color Enhance (Poprawianie koloru) Wybierz podmenu za pomocà przycisku SET (Ustaw) i zapisz wartoêç TAK za pomocà przycisków. NORMALNY Tak jest w normalnych warunkach pracy. P15

17 Rozwiàzywanie problemów Przed wezwaniem serwisu sprawdê nast pujàce symptomy. No Brak image obrazu appears Czy przewód zasilania monitora jest pod àczony Czy zasilanie jest w àczone i wskaênik zasilania Êwieci na niebiesko lub zielono? Czy wskaênik zasilania Êwieci na bursztynowo? Czy na ekranie pojawi si komunikat OUT OF RANGE (Z e ustawienia)? Czy na ekranie pojawi si komunikat CHECK SIGNAL CABLE (Sprawdê przewód sygna owy)? Sprawdê, czy przewód zasilania monitora jest poprawnie w àczony do gniazda sieciowego. Wyreguluj jasnoêç i kontrast. JeÊli monitor jest w trybie oszcz dzania energii, spróbuj poruszyç myszà lub naciênij dowolny klawisz na klawiaturze, aby przywróciç obraz na ekranie. Spróbuj w àczyç komputer Ten komunikat pojawia si, kiedy sygna z komputera (karty wideo) jest poza zakresem cz stotliwoêci poziomej lub pionowej monitora. Zajrzyj do rozdzia u Dane techniczne w niniejszym podr czniku i ponownie skonfiguruj monitor. Ten komunikat pojawia si, kiedy nie jest pod àczony przewód sygna owy mi dzy komputerem a monitorem. Sprawdê przewód sygna owy i spróbuj ponownie. Czy na ekranie pojawi si komunikat OSD ZABLOKOWANE? Czy po naciêni ciu przycisku MENU na ekranie pojawi si komunikat OSD ZABLOKOWANE? Mo esz zabezpieczyç bie àce ustawienia sterowania, tak aby nie mog y byç zmienione nieumyêlnie. W ka dej chwili mo esz odblokowaç elementy sterujàce menu ekranowego, naciskajàc i przytrzymujàc przez kilka sekund przycisk MENU: pojawi si komunikat OSD odblokowane. P16

18 Rozwiàzywanie problemów WyÊwietlany obraz jest nieprawid owy Pozycja obrazu jest nieprawid owa NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, wyreguluj pozycj obrazu za pomocà ikon pozycji H i V w menu ekranowym. W tle ekranu widoczne sà pionowe paski lub pasma. Na obrazie pojawia si szum poziomy lub znaki nie sà odtwarzane czytelnie. NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, zmniejsz pionowe paski lub pasma za pomocà ikony ZEGAR w menu ekranowym. NaciÊnij przycisk AUTO/SET (Auto/Ustaw), aby automatycznie wyregulowaç obraz w sposób optymalny. JeÊli wyniki sà niezadowalajàce, zmniejsz poziome paski za pomocà ikony FAZA w menu ekranowym. Uruchom Panel sterowania -> Ekran -> W aêciwoêci i zmieƒ parametry obrazu na optymalnà rozdzielczoêç lub dostosuj go do idealnego ustawienia. Ustaw g bi kolorów wi kszà ni 24-bitowa (True Color). Wa ne Uruchom Panel sterowania -> Ekran -> W aêciwoêci i sprawdê, czy cz stotliwoêç lub rozdzielczoêç uleg y zmianie. JeÊli tak, przywróç ustawienia karty graficznej do optymalnej rozdzielczoêci. Metody konfiguracji mogà byç ró ne w przypadku ró nych komputerów i systemów operacyjnych, a wspomniana wy ej rozdzielczoêç mo e nie byç obs ugiwana przez kart wideo. W takim przypadku nale y zapytaç producenta komputera lub karty wideo. P17

19 Rozwiàzywanie problemów WyÊwietlany obraz jest nieprawid owy WyÊwietlany obraz jest monochromatyczny lub jest nienormalny. Sprawdê, czy przewód sygna owy jest poprawnie pod àczony i w razie potrzeby zabezpiecz wtyk, u ywajàc Êrubokr tu. Sprawdê, czy karta wideo w komputerze jest poprawnie w o ona do gniazda W Panelu sterowania Ustawienia ustaw definicj koloru na wy szà ni 24 bity (true color). Ekran migocze. Sprawdê, czy zosta wybrany tryb przeplotu. JeÊli tak, zmieƒ rozdzielczoêç na optymalnà. Czy jest zainstalowany sterownik monitora? Czy jest zainstalowany sterownik monitora? Czy na ekranie widaç komunikat Nierozpoznany monitor, znaleziono monitor Plug & Play (VESA DDC)? Koniecznie zainstaluj sterownik monitora z CD (lub dyskietki), które sà dostarczone wraz z monitorem. Sterownik mo na tak e pobraç z witryny sieci web o adresie: Sprawdê, czy karta wideo obs uguje funkcj Plug & Play. P18

20 Dane techniczne L196WTG/L196WTQ Ekran WejÊcie synchronizacji WejÊcie wideo RozdzielczoÊç Plug&Play Zu ycie energii Wymiary i masa Zakres przechylenia Zasilanie Warunki otoczenia Podstawka Przewód zasilajàcy 19 cali (48,14 cm) p aski panel z aktywnà matrycà TFT LCD Pow oka antyodblaskowa(l196wtg), Pokrycie antyodblaskowe(l196wtq) 19 cali widoczne 0,285*0,285 mm rozmiar piksela Cz st. pozioma Analogowe: khz (Automatycznie) Cyfrowe: khz (Automatycznie) Cz st. pionowa Hz (Automatycznie) Rodzaj wejêcia separowane. TTL, dodatnie/ujemne SOG (Sync. na zielonym) Cyfrowe (Obs uguje standard HDCP) WejÊcie sygna owe Z àcze D-Sub, 15-srykowe Z àcze DVI-D (cyfrowe) Rodzaj wejêcia analog RGB (0,7 Vp-p/75 omów), cyfrowe Maks. Analog: VESA 1440 x Hz Cyfrowe: VESA 1440 x Hz Zalecane VESA 1440 x Hz DDC 2B W àczony : 34W (Êrednio) Czuwanie 1W Wy àczony 1W Z podstawà Bez podstawy SzerokoÊç 43,96 cm / 17,31 cala 43,96 cm / 17,31 cala WysokoÊç 38,40 cm / 15,12 cala 29,63 cm / 11,67 cala G bokoêç 23,40 cm / 9,21 cala 6,00 cm / 2,36 cala Netto 4,27 kg (9,39 funta) Przechy -5 ~ 15 Napi cie zmienne V~50/60 Hz 0,8 A Warunki pracy Temperatura 10 C to 35 C WilgotnoÊç 10 % to 80 % bez kondensacji Warunki przechowywania Temperatura -20 C to 60 C WilgotnoÊç 5 % to 90 % bez kondensacji Przy àczona ( ), Od àczona ( O ) Gniazdo typu Êciennego lub typu PC UWAGA Informacje w tym dokumencie mogà ulec zmianie bez powiadomienia. P19

21 Dane techniczne Tryby wst pnie ustawione (RozdzielczoÊç) Monitor 19-calowy Tryby wyêwietlania (RozdzielczoÊç) Cz st. pozioma (khz) Cz st. pionowa (Hz) *15 ** x x x x x x x x x x x x x x x x *Tryb zalecany **Tylko tryb analogowy Wskaênik Tryb pracy W àczony Czuwanie Wy àczone Kolor LED Niebieski Bursztynowy Nie Êwieci P20

22 Instalowanie zestawu do monta u Êciennego Niniejszy monitor jest przystosowany stosowania z zestawami do monta u Êciennego lub urzàdzeniami transportowymi. 1. UmieÊç monitor na mi kkiej tkaninie ekranem skierowanym w dó. 2. Od àcz podstaw, u ywajàc Êrubokr ta, tak jak pokazano na ilustracji. 3. Instalacja zestawu do monta u Êciennego. Zestaw do montaêu Êciennego (sprzedawany osobno) Konstrukcja monitora umo liwia korzystanie z podstawy lub zawieszenie na Êcianie przy u yciu zestawu do monta u Êciennego. Szczegó owe informacje na temat monta u znajdà Paƒstwo w instrukcji b dàcej cz Êcià zestawu do monta u Êciennego. Gniazdo bezpieczeƒstwa Kensington Po àczone z linkà bezpieczeƒstwa, którà mo na kupiç oddzielnie w wi kszoêci sklepów komputerowych P21

23 Digitally yours LG Electronics Polska Sp. z o.o. ul. Domaniewska Warszawa tel.: (LGLGLG) faks:
