1 MATERIA Y BUDOWLANE MAJSTERKOWANIE n WYSTRÓJ WN TRZ OGRODNICTWO n Instalacja tablicy rozdzielczej JAK SAMEMU WYKONAå!

2 1 Ârodki ostro noêci Aby bezpiecznie zainstalowaç nowà tablic rozdzielczà nale y: przed rozpocz ciem pracy wy àczyç bezpiecznik g ówny przedlicznikowy (zamontowany w miejscu, w którym kabel zasilajàcy àczy si z instalacjà domowà), post powaç zgodnie z normami i przepisami SEP (Stowarzyszenia Elektryków Polskich), które sà dost pne w lokalnym zak adzie energetycznym i Polskim Komitecie Normalizacyjnym, u ywaç tylko takich wyrobów, które sà oznakowane specjalnym symbolem. Tym znakiem oznaczone sà wy àcznie wyroby dopuszczone do obrotu i stosowania w budownictwie, na które wydano zgodnie z przepisami prawa budowlanego certyfikat na znak bezpieczeƒstwa lub których zgodnoêç z aprobatà technicznà albo Polskà Normà potwierdza certyfikat zgodnoêci lub deklaracja zgodnoêci. 2 Narz dzia NARZ DZIA wkr tak z izolowanà r kojeêcià wiertarka elektryczna cà ki z izolowanym uchwytem szczypce tnàce szczypce do zdejmowania izolacji 3 Przewody Nale y stosowaç przewody o znormalizowanych kolorach oraz odpowiednim przekroju, dostosowane do ró nych typów obwodów elektrycznych (punktów oêwietlenia, gniazd). Kolory ó to - zielony wy àcznie: ochronny (PE) jasnoniebieski wy àcznie: neutralny N ( zerowy ) bràzowy lub czarny fazowy (L1, L2, L3) WA NE PRZEPISY Obwody gniazd i wypustów oêwietleniowych powinny byç wykonane jako oddzielne. ochronny powinien byç pod àczony do styków ochronnych wszystkich gniazd i do opraw oêwietleniowych.

3 4 Ochrona obwodów Bezpieczniki zapewniajà obwodowi elektrycznemu odpowiednià ochron powinny zadzia- aç, gdy pràd przez nie p ynàcy przekroczy bezpiecznà wartoêç gdy w instalacji nastàpi zwarcie (nieodpowiednio wykonana manipulacja lub uszkodzenie urzàdzenia elektrycznego) lub gdy pod àczonych jest zbyt wiele odbiorników. Bezpieczniki topikowe: Sà wyposa one w oczko wskaênikowe, które wyskakuje w wypadku problemów w dzia aniu obwodu, który zabezpiecza. Po usuni ciu awarii wk adk takiego bezpiecznika trzeba wymieniç. Wy àczniki nadpràdowe (nadmiarowopràdowe) Pozwalajà szybko ponownie w àczyç naprawiony obwód. OBWÓD fazowy Bezpieczniki topikowe Ochrona Wy àczniki nadpràdowe Maksymalna moc urzàdzeƒ elektrycznych (przy napi ciu 230 V) 10 A 1,5 mm 2 10 A 10 A 16 A 2300 W 16 A 20 A 2,5 mm 2 4 mm 2 16 A 20 A-25 A 16 A-20 A 20 A-25 A 3700 W 4600 W 32 A 6 mm 2 32 A 32 A 7400 W 5 Instalacja STARA TABLICA Przed rozpocz ciem jakichkolwiek prac wy àczyç bezpiecznik (wy àcznik) g ówny przedlicznikowy (zamontowany w miejscu, w którym przewód zasilajàcy àczy si z instalacjà domowà) Ustaliç obszar dzia ania bezpieczników ch ró nych obwodów i opisaç je. Odkr ciç wszystkie oprawy bezpieczników i oznaczyç numerami przewody. Odkr ciç starà tablic i od àczyç jà od przewodów.

4 NOWA TABLICA Zamontowaç standardowà szyn tablicy rozdzielczej, dostosowanà wielkoêcià do liczby obwodów. Przymocowaç szyn tablicy rozdzielczej do Êciany na wysokoêci pozwalajàcej pod àczyç od àczone uprzednio przewody. Zamontowaç wy àcznik ró nicowopràdowy 30 ma, bezpieczniki topikowe lub wy àczniki nadpràdowe zwracajàc uwag na oznaczenia ró nych obwodów. Na wyjêciach górnym i dolnym bezpieczników umieêciç mostki dla przewodu neutralnego i przewodu fazowego. Do wy àcznika ró nicowopràdowego 30 ma do àczyç przewód neutralny, a nast pnie fazowy, odchodzàce od wy àcznika g ównego. Pod àczyç wyjêcia wy àcznika ró nicowopràdowego z mostkami. Pod àczyç wszystkie przewody fazowe i neutralne poszczególnych obwodów. Pod àczyç przewody ochronne poszczególnych obwodów do p yty zaciskowej uziemienia. Sprawdziç, czy p yta zaciskowa uziemienia jest dobrze po- àczona z przewodem uziemiajàcym Za o yç os on tablicy po wyci ciu otworów na prze àczniki. 7

5 6 Elementy tablicy rozdzielczej BEZPIECZNIKI TOPIKOWE LUB WY ÑCZNIKI NADPRÑDOWE Zapewniajà ochron instalacji elektrycznych przed przecià eniami i zwarciami. neutralny fazowy zasilajàcy umieszczany jest zawsze nad tablicà. ochronny Kocio Kuchenka elektryczna Maksymalnie 5 êróde Êwiat a na obwód Maksymalnie 5 gniazd na obwód Zmywarka Pralka automatyczna ZABEZPIECZENIE UZIEMIENIA fazowy Wy àcznik nadpràdowy neutralny ochronny W stron tablicy rozdzielczej Wy àcznik nadpràdowy 20 A, ochrona uziemienia G ówna szyna uziemiajàca Chroni instalacj przed skutkami wy adowaƒ atmosferycznych, ograniczajàc tym samym ich dzia anie.

6 OCHRONA RÓ NICOWOPRÑDOWA Ochrona ró nicowopràdowa 30 ma jest obowiàzkowa przy obwodach w azienkach i gniazdach. WY ÑCZNIK NADPRÑDOWY Zapewnia ochron ludziom i obwodowi o jednym lub kilku gniazdach w razie przecià enia lub zwarcia. ochronny neutralny fazowy WY ÑCZNIK RÓ NICOWOPRÑDOWY fazowy neutralny ochronny Chroni jedynie ludzi. Ka dy obwód powinien byç tak e chroniony przez wy àcznik nadpràdowy lub przez bezpiecznik. STEROWNIK CZASOWY Dzi ki niemu mo na korzystaç z zasilania niektórych urzàdzeƒ w godzinach, kiedy obowiàzuje taƒsza taryfa (najcz Êciej taryfa nocna). W uk adzie sterowania sà trzy pozycje: Praca Praca automatyczna Wy àcz fazowy neutralny fazowy neutralny Sterownik Ochrona obwodu przez bezpiecznik lub wy àcznik nadpràdowy 20 A Kocio Przekaênik czasowy ochronny

7 W ÑCZNIK ZDALNIE STEROWANY (ELEKTRONICZNY) Za pomocà kilku ró nych przycisków mo na sterowaç w àczaniem i wy àczaniem jednego lub kilku êróde Êwiat a. fazowy neutralny A1 Przyciski Ochrona obwodu przez bezpiecznik lub wy àcznik nadpràdowy 10 A W àcznik zdalnie sterowany ochronny A2 OÊwietlenie 7 Programowanie elektrycznej instalacji grzewczej fazowy neutralny programator czasowy Odpowiednie nastawienie programatora czasowego umo liwia w àczanie instalacji grzewczej. Ochrona obwodu przez bezpiecznik lub wy àcznik nadpràdowy 20 A ochronny Konwektor Bezpiecznik lub wy àcznik nadpràdowy Wy àcznik mocy 8 Indywidualny projekt pod àczenia PoproÊ o wykonanie schematu instalacji w sklepie.

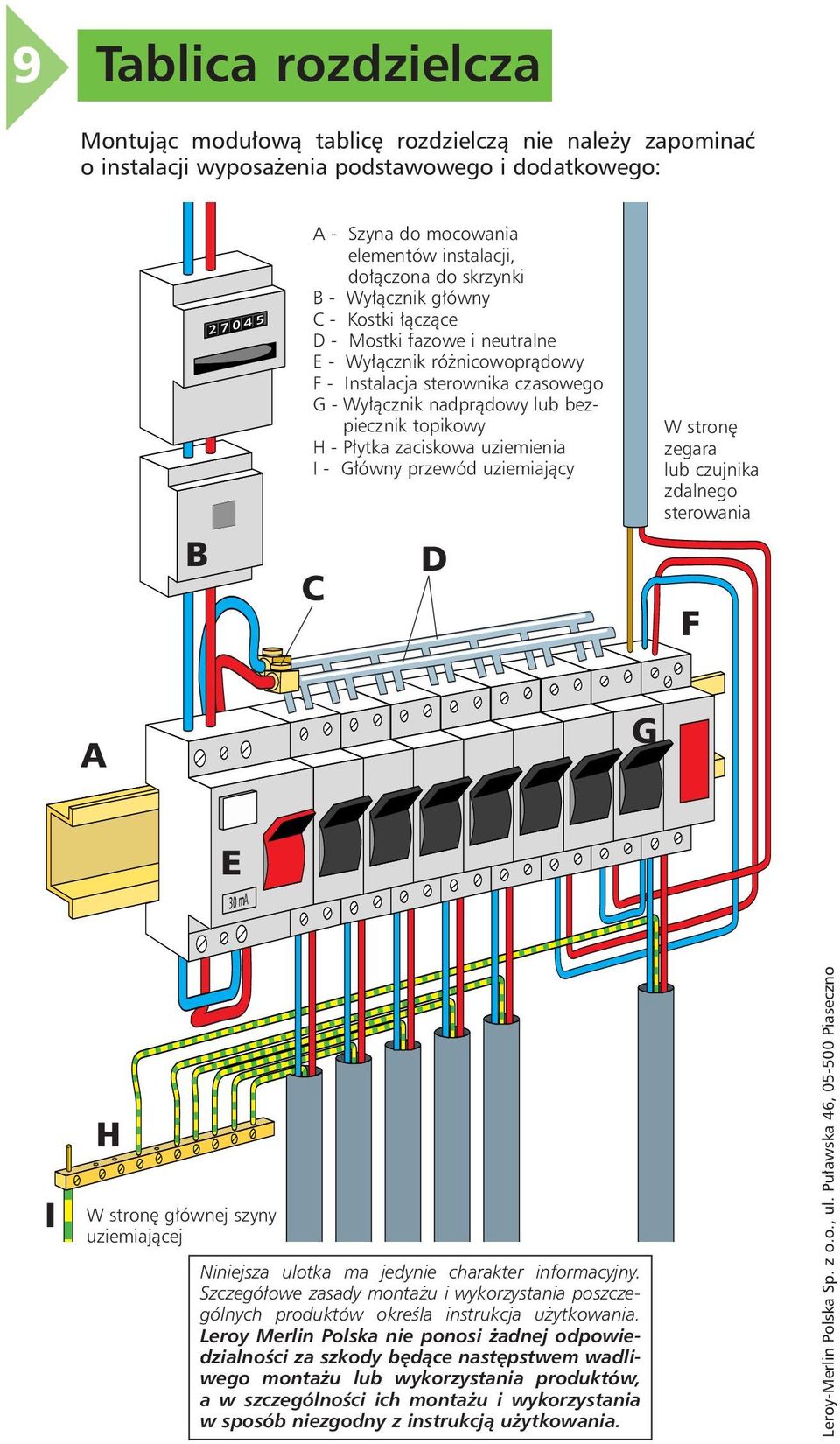

8 9 Tablica rozdzielcza Montujàc modu owà tablic rozdzielczà nie nale y zapominaç o instalacji wyposa enia podstawowego i dodatkowego: B A- Szyna do mocowania elementów instalacji, do àczona do skrzynki B- Wy àcznik g ówny C- Kostki àczàce D- Mostki fazowe i neutralne E- Wy àcznik ró nicowopràdowy F- Instalacja sterownika czasowego G- Wy àcznik nadpràdowy lub bezpiecznik H- P ytka zaciskowa uziemienia I- G ówny przewód uziemiajàcy C D W stron zegara lub czujnika zdalnego sterowania F A G E 30 ma I H W stron g ównej szyny uziemiajàcej Niniejsza ulotka ma jedynie charakter informacyjny. Szczegó owe zasady monta u i wykorzystania poszczególnych produktów okreêla instrukcja u ytkowania. Leroy Merlin Polska nie ponosi adnej odpowiedzialnoêci za szkody b dàce nast pstwem wadliwego monta u lub wykorzystania produktów, a w szczególnoêci ich monta u i wykorzystania w sposób niezgodny z instrukcjà u ytkowania. Leroy-Merlin Polska Sp. z o.o., ul. Pu awska 46, Piaseczno
