Oprogramowanie sieciowe VTDVR Control Center. Instrukcja instalacji i obsługi. ul. Jutrzenki 94, Warszawa,

Transkrypt

1 ul. Jutrzenki 94, Warszawa,

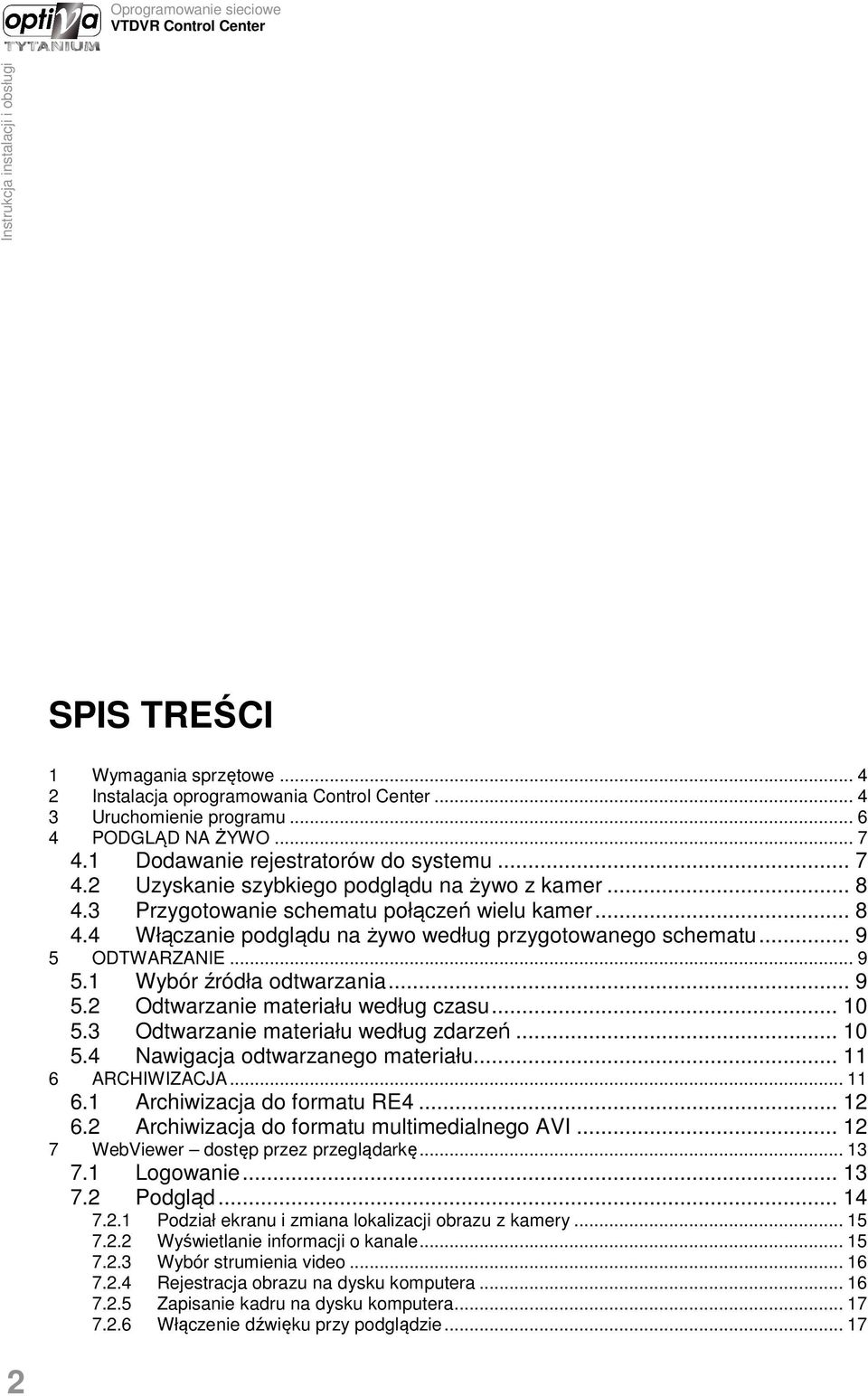

2 SPIS TREŚCI 1 Wymagania sprzętowe Instalacja oprogramowania Control Center Uruchomienie programu PODGLĄD NA ŻYWO Dodawanie rejestratorów do systemu Uzyskanie szybkiego podglądu na żywo z kamer Przygotowanie schematu połączeń wielu kamer Włączanie podglądu na żywo według przygotowanego schematu ODTWARZANIE Wybór źródła odtwarzania Odtwarzanie materiału według czasu Odtwarzanie materiału według zdarzeń Nawigacja odtwarzanego materiału ARCHIWIZACJA Archiwizacja do formatu RE Archiwizacja do formatu multimedialnego AVI WebViewer dostęp przez przeglądarkę Logowanie Podgląd Podział ekranu i zmiana lokalizacji obrazu z kamery Wyświetlanie informacji o kanale Wybór strumienia video Rejestracja obrazu na dysku komputera Zapisanie kadru na dysku komputera Włączenie dźwięku przy podglądzie

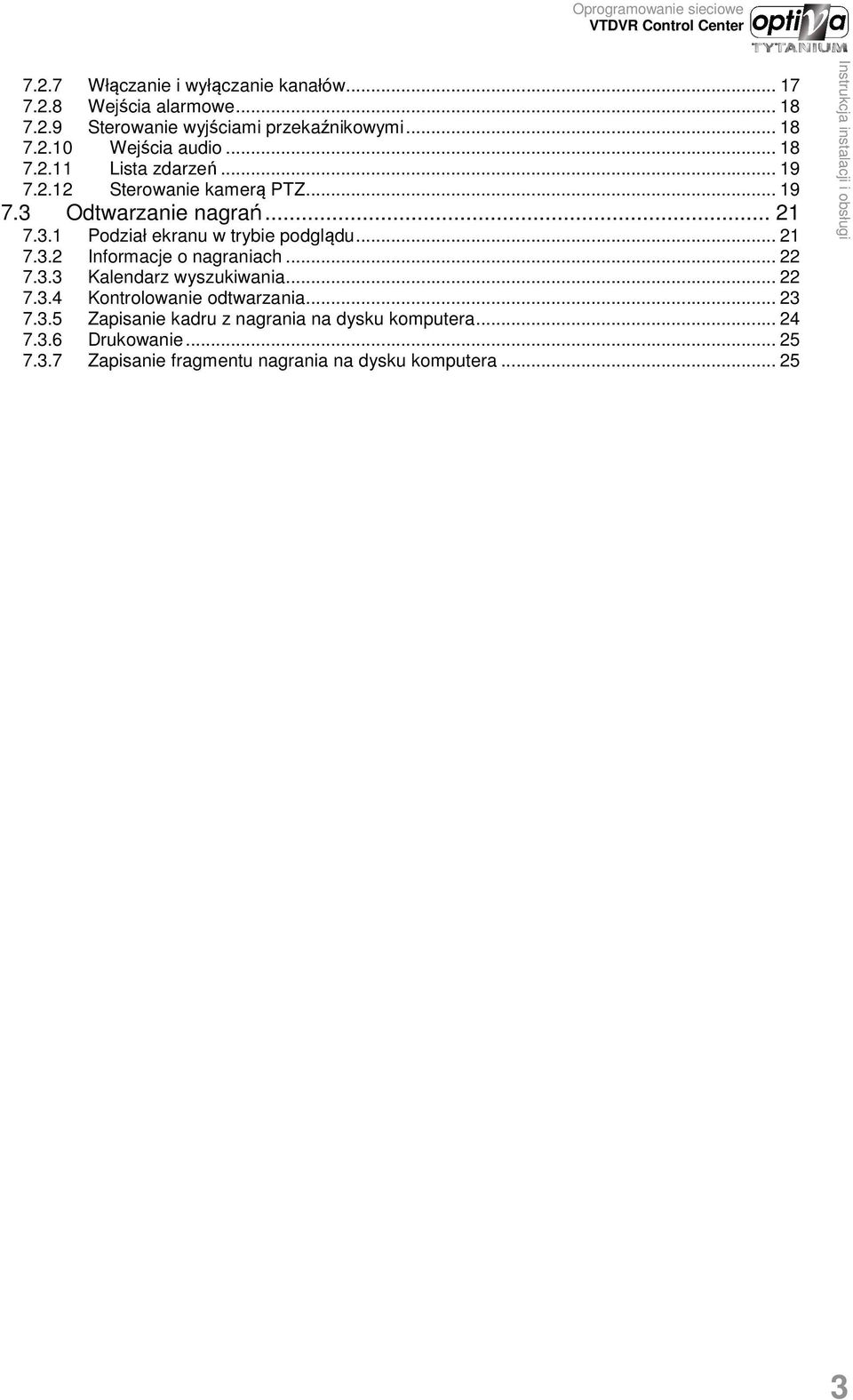

3 7.2.7 Włączanie i wyłączanie kanałów Wejścia alarmowe Sterowanie wyjściami przekaźnikowymi Wejścia audio Lista zdarzeń Sterowanie kamerą PTZ Odtwarzanie nagrań Podział ekranu w trybie podglądu Informacje o nagraniach Kalendarz wyszukiwania Kontrolowanie odtwarzania Zapisanie kadru z nagrania na dysku komputera Drukowanie Zapisanie fragmentu nagrania na dysku komputera

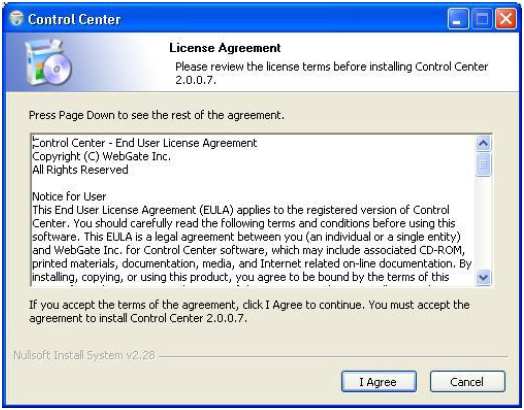

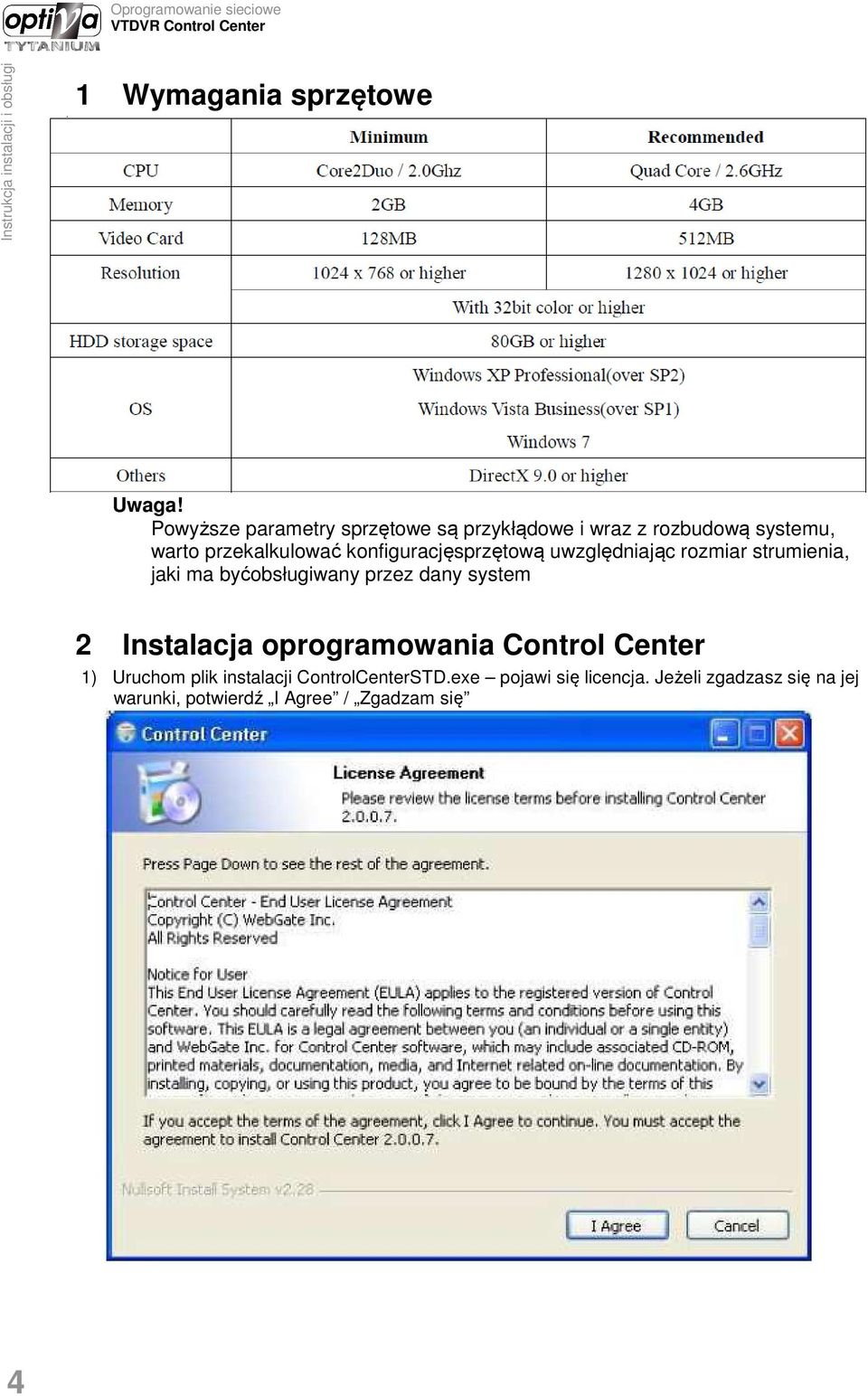

4 1 Wymagania sprzętowe Uwaga! Powyższe parametry sprzętowe są przykłądowe i wraz z rozbudową systemu, warto przekalkulować konfiguracjęsprzętową uwzględniając rozmiar strumienia, jaki ma byćobsługiwany przez dany system 2 Instalacja oprogramowania Control Center 1) Uruchom plik instalacji ControlCenterSTD.exe pojawi się licencja. Jeżeli zgadzasz się na jej warunki, potwierdź I Agree / Zgadzam się 4

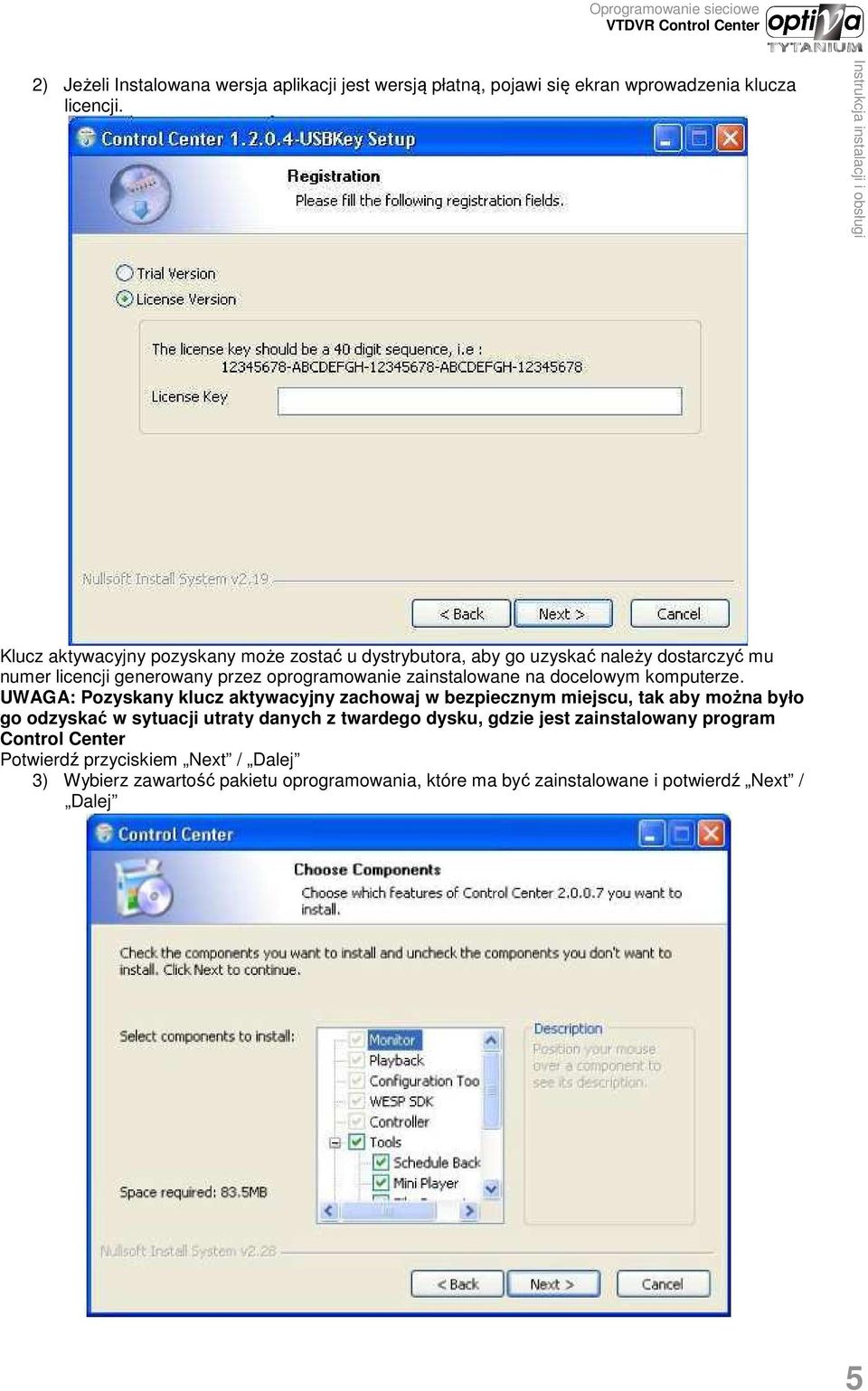

5 2) Jeżeli Instalowana wersja aplikacji jest wersją płatną, pojawi się ekran wprowadzenia klucza licencji. Klucz aktywacyjny pozyskany może zostać u dystrybutora, aby go uzyskać należy dostarczyć mu numer licencji generowany przez oprogramowanie zainstalowane na docelowym komputerze. UWAGA: Pozyskany klucz aktywacyjny zachowaj w bezpiecznym miejscu, tak aby można było go odzyskać w sytuacji utraty danych z twardego dysku, gdzie jest zainstalowany program Control Center Potwierdź przyciskiem Next / Dalej 3) Wybierz zawartość pakietu oprogramowania, które ma być zainstalowane i potwierdź Next / Dalej 5

6 4) Określ miejsce docelowe, gdzie ma być zainstalowane oprogramowanie, zatwierdź Next / Dalej. 5) Po zakończeniu instalacji potwierdź przyciskiem Finish / Zakończ 3 Uruchomienie programu 1) Uruchom aplikację CC- Monitor 2) Wprowadź w oknie logowania dane dostępowe do aplikacji Control Center: User Name: Administrator Password: admin UWAGA Domyślne dane administrator aplikacji CC 3) Pojawi się główne okno zarządzania aplikacją Control Center 6

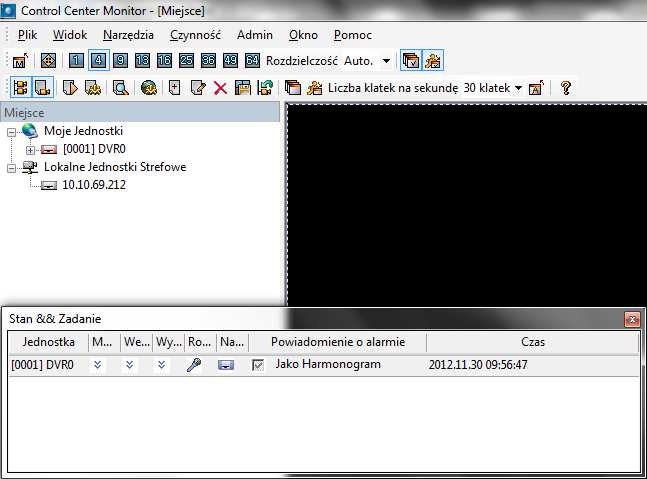

7 4 PODGLĄD NA ŻYWO Aplikacja Control Center MONITOR jest główną aplikacją, z której użytkownik ma dostęp do wszystkich pozostałych podmodułów programu Control Center, takich jak odtwarzanie i archiwizacja, oraz zdalna konfiguracja. 4.1 Dodawanie rejestratorów do systemu Jednostkę, jak w punkcie poniżej. 1) Zlokalizuj rejestrator w sieci lokalnej, po lewej stronie, w oknie drzewa urządzeń Miejsce. Następnie prawym przyciskiem myszy na adresie IP znalezionego rejestratora, kliknij prawy przycisk myszy i wybierz Dodaj 2) Jeżeli urządzenie znajduje się w innej sieci/podsieci musisz dodać je ręcznie, kliknij prawy przycisk na polu moje jednostki, a następnie wybierz opcję Dodaj Jednostkę 3) W wyświetlonym oknie Dodaj Jednostkę uzupełnij dane połączenia z rejestratorem, jeżeli okno zostało wyświetlone już po wykonaniu punktu 1) należy podać tylko właściwy login i hasło uprawnień dla danego rejestratora (domyślnie: admin / 12345). Aby dodać jednostkę do puli zarejestrowanych urządzeń, należy potwierdzić przyciskiem OK. 7

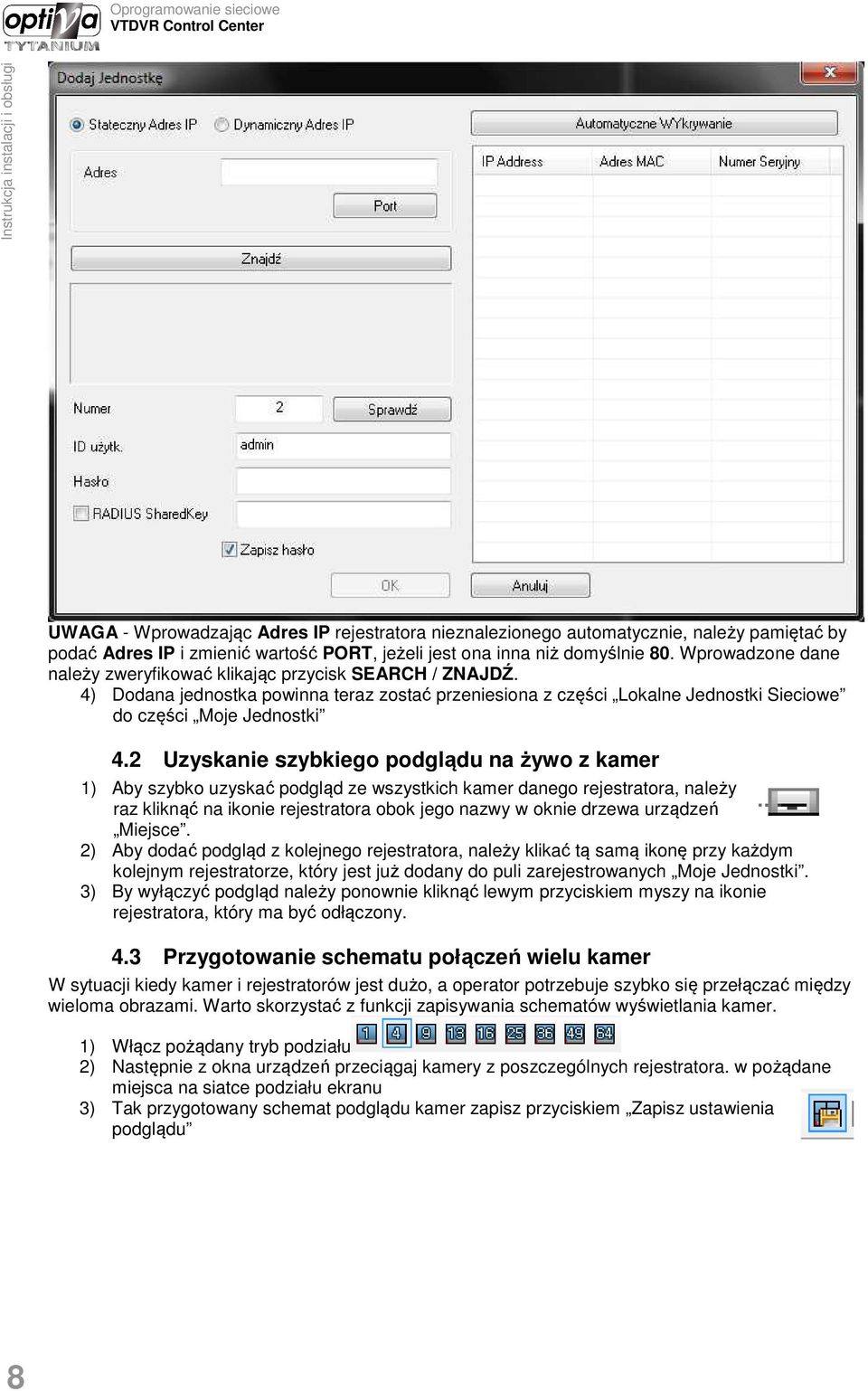

8 UWAGA - Wprowadzając Adres IP rejestratora nieznalezionego automatycznie, należy pamiętać by podać Adres IP i zmienić wartość PORT, jeżeli jest ona inna niż domyślnie 80. Wprowadzone dane należy zweryfikować klikając przycisk SEARCH / ZNAJDŹ. 4) Dodana jednostka powinna teraz zostać przeniesiona z części Lokalne Jednostki Sieciowe do części Moje Jednostki 4.2 Uzyskanie szybkiego podglądu na żywo z kamer 1) Aby szybko uzyskać podgląd ze wszystkich kamer danego rejestratora, należy raz kliknąć na ikonie rejestratora obok jego nazwy w oknie drzewa urządzeń Miejsce. 2) Aby dodać podgląd z kolejnego rejestratora, należy klikać tą samą ikonę przy każdym kolejnym rejestratorze, który jest już dodany do puli zarejestrowanych Moje Jednostki. 3) By wyłączyć podgląd należy ponownie kliknąć lewym przyciskiem myszy na ikonie rejestratora, który ma być odłączony. 4.3 Przygotowanie schematu połączeń wielu kamer W sytuacji kiedy kamer i rejestratorów jest dużo, a operator potrzebuje szybko się przełączać między wieloma obrazami. Warto skorzystać z funkcji zapisywania schematów wyświetlania kamer. 1) Włącz pożądany tryb podziału 2) Następnie z okna urządzeń przeciągaj kamery z poszczególnych rejestratora. w pożądane miejsca na siatce podziału ekranu 3) Tak przygotowany schemat podglądu kamer zapisz przyciskiem Zapisz ustawienia podglądu 8

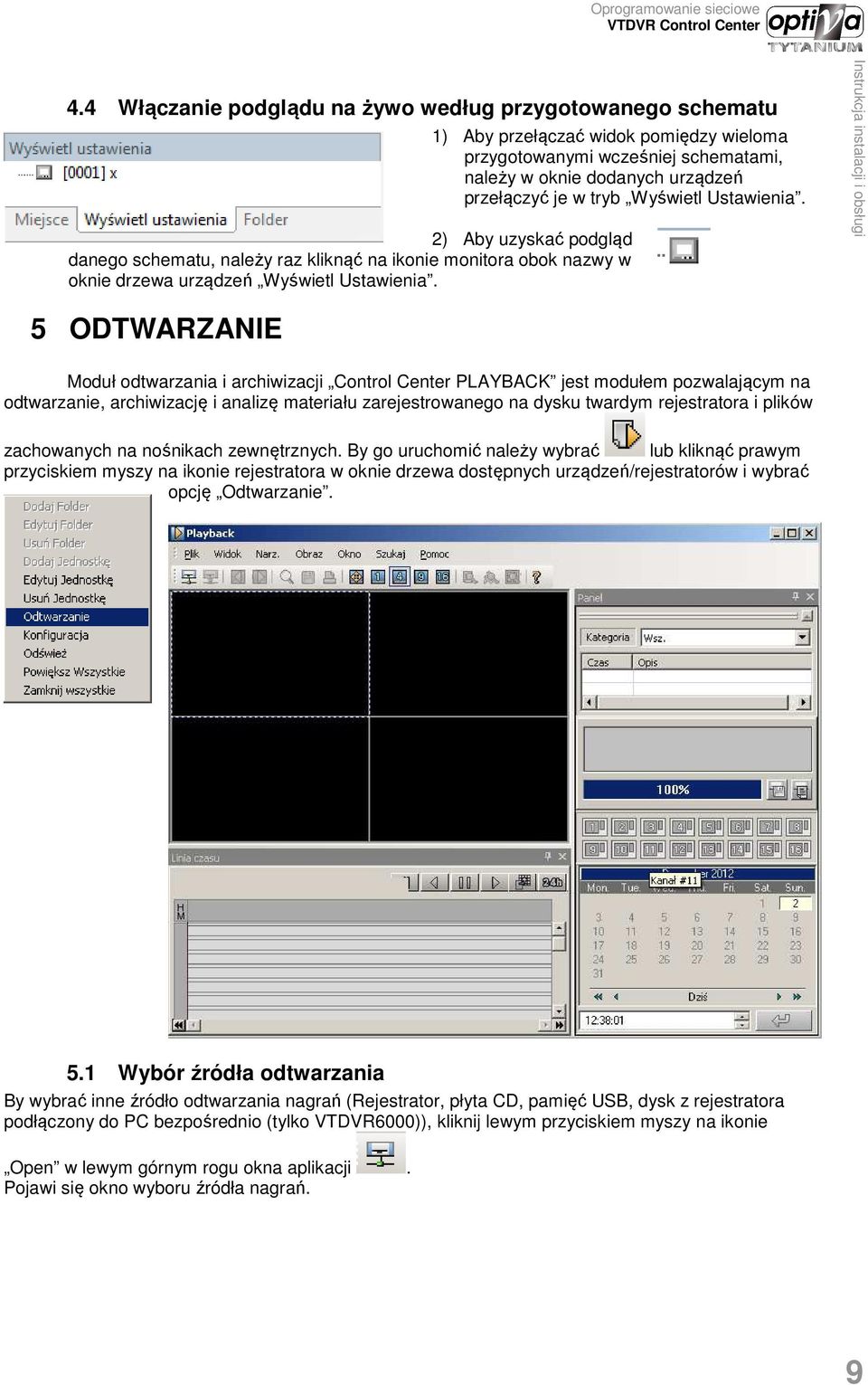

9 4.4 Włączanie podglądu na żywo według przygotowanego schematu 1) Aby przełączać widok pomiędzy wieloma przygotowanymi wcześniej schematami, należy w oknie dodanych urządzeń przełączyć je w tryb Wyświetl Ustawienia. 2) Aby uzyskać podgląd danego schematu, należy raz kliknąć na ikonie monitora obok nazwy w oknie drzewa urządzeń Wyświetl Ustawienia. 5 ODTWARZANIE Moduł odtwarzania i archiwizacji Control Center PLAYBACK jest modułem pozwalającym na odtwarzanie, archiwizację i analizę materiału zarejestrowanego na dysku twardym rejestratora i plików zachowanych na nośnikach zewnętrznych. By go uruchomić należy wybrać lub kliknąć prawym przyciskiem myszy na ikonie rejestratora w oknie drzewa dostępnych urządzeń/rejestratorów i wybrać opcję Odtwarzanie. 5.1 Wybór źródła odtwarzania By wybrać inne źródło odtwarzania nagrań (Rejestrator, płyta CD, pamięć USB, dysk z rejestratora podłączony do PC bezpośrednio (tylko VTDVR6000)), kliknij lewym przyciskiem myszy na ikonie Open w lewym górnym rogu okna aplikacji. Pojawi się okno wyboru źródła nagrań. 9

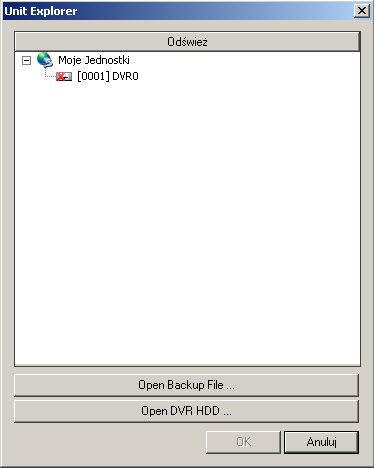

10 Wybierz źródło: a) Rejestrator z okna drzewa dodanych rejestratorów/urządzeń b) Open Backup File - odtwórz plik z podłączonej do komputera pamięci masowej: Flash USB, dysk twardy komputera c) Open DVR HDD odtwórz nagrania z dysku HDD pochodzącego z rejestratora serii VTDVR 6xxx By rozpocząć, wybierz opcję OK. 5.2 Odtwarzanie materiału według czasu Wskaż dzień z którego materiał ma być odtworzony, odszukaj miesiąc z którego materiał chcesz wyszukać, użyj przycisków przewijania pod kalendarzem. W dostępnym miesiącu, dni zawierające nagrania będą wypisane czarnym kolorem czcionki, dni niedostępne, niezawierające nagrań, kolorem szarym. Wybierz dzień z kalendarza. Następnie wskaż godzinę odtwarzania w polu poniżej, lub kliknij na wygenerowanej osi czasu miejsce, z którego chcesz rozpocząć odtwarzanie. 5.3 Odtwarzanie materiału według zdarzeń Wskaż dzień z którego materiał ma być odtworzony, odszukaj miesiąc z którego materiał chcesz wyszukać, użyj przycisków przewijania pod kalendarzem. W dostępnym miesiącu, dni zawierające nagrania będą wypisane czarnym kolorem czcionki, dni niedostępne, niezawierające nagrań, kolorem szarym. Wybierz dzień z kalendarza. 10

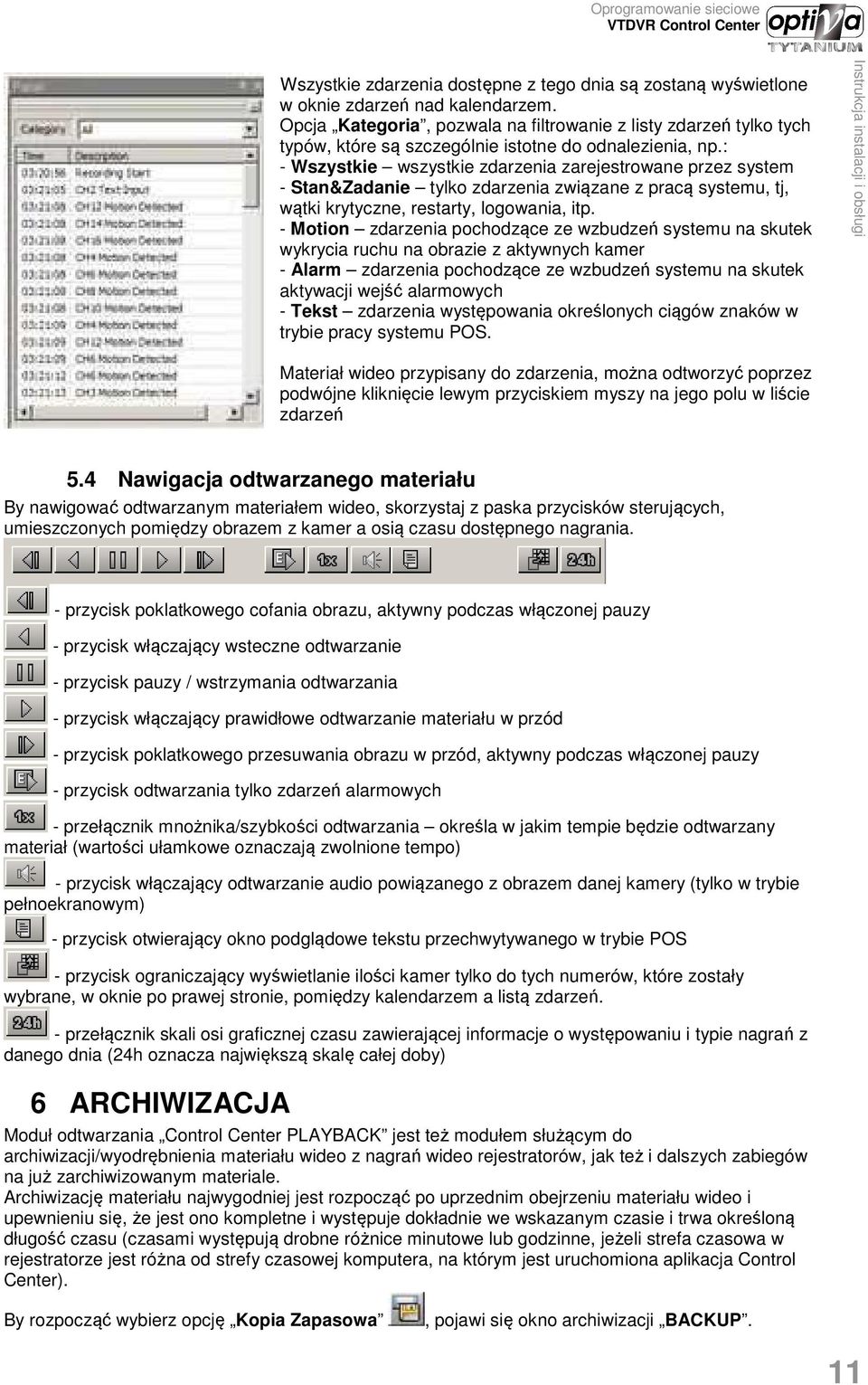

11 Wszystkie zdarzenia dostępne z tego dnia są zostaną wyświetlone w oknie zdarzeń nad kalendarzem. Opcja Kategoria, pozwala na filtrowanie z listy zdarzeń tylko tych typów, które są szczególnie istotne do odnalezienia, np.: - Wszystkie wszystkie zdarzenia zarejestrowane przez system - Stan&Zadanie tylko zdarzenia związane z pracą systemu, tj, wątki krytyczne, restarty, logowania, itp. - Motion zdarzenia pochodzące ze wzbudzeń systemu na skutek wykrycia ruchu na obrazie z aktywnych kamer - Alarm zdarzenia pochodzące ze wzbudzeń systemu na skutek aktywacji wejść alarmowych - Tekst zdarzenia występowania określonych ciągów znaków w trybie pracy systemu POS. Materiał wideo przypisany do zdarzenia, można odtworzyć poprzez podwójne kliknięcie lewym przyciskiem myszy na jego polu w liście zdarzeń 5.4 Nawigacja odtwarzanego materiału By nawigować odtwarzanym materiałem wideo, skorzystaj z paska przycisków sterujących, umieszczonych pomiędzy obrazem z kamer a osią czasu dostępnego nagrania. - przycisk poklatkowego cofania obrazu, aktywny podczas włączonej pauzy - przycisk włączający wsteczne odtwarzanie - przycisk pauzy / wstrzymania odtwarzania - przycisk włączający prawidłowe odtwarzanie materiału w przód - przycisk poklatkowego przesuwania obrazu w przód, aktywny podczas włączonej pauzy - przycisk odtwarzania tylko zdarzeń alarmowych - przełącznik mnożnika/szybkości odtwarzania określa w jakim tempie będzie odtwarzany materiał (wartości ułamkowe oznaczają zwolnione tempo) - przycisk włączający odtwarzanie audio powiązanego z obrazem danej kamery (tylko w trybie pełnoekranowym) - przycisk otwierający okno podglądowe tekstu przechwytywanego w trybie POS - przycisk ograniczający wyświetlanie ilości kamer tylko do tych numerów, które zostały wybrane, w oknie po prawej stronie, pomiędzy kalendarzem a listą zdarzeń. - przełącznik skali osi graficznej czasu zawierającej informacje o występowaniu i typie nagrań z danego dnia (24h oznacza największą skalę całej doby) 6 ARCHIWIZACJA Moduł odtwarzania Control Center PLAYBACK jest też modułem służącym do archiwizacji/wyodrębnienia materiału wideo z nagrań wideo rejestratorów, jak też i dalszych zabiegów na już zarchiwizowanym materiale. Archiwizację materiału najwygodniej jest rozpocząć po uprzednim obejrzeniu materiału wideo i upewnieniu się, że jest ono kompletne i występuje dokładnie we wskazanym czasie i trwa określoną długość czasu (czasami występują drobne różnice minutowe lub godzinne, jeżeli strefa czasowa w rejestratorze jest różna od strefy czasowej komputera, na którym jest uruchomiona aplikacja Control Center). By rozpocząć wybierz opcję Kopia Zapasowa, pojawi się okno archiwizacji BACKUP. 11

12 6.1 Archiwizacja do formatu RE4 Na początku należy określić format w jakim nagrania mają by zabezpieczone, najbardziej zalecanym do archiwizacji jest pierwszy format RE4, który jest najdokładniejszym odwzorowaniem materiału zapisanego na dysku HDD rejestratora i pozwala stworzyć dokładny wycinek nagrań, zawierając w sobie maksymalnie wszystkie dostępne kanały wideo z rejestratora. 1) Zaznacz format plików RE4 2) Określ datę i czas początkowy archiwum 3) Określ datę i czas końcowy archiwum 4) Wybierz/Oznacz kanały wideo, które mają by skopiowane, ewentualnie zaznacz pole All/Wszystkie, jeżeli mają by kopiowane wszystkie W polu Split / Rozdziel określ czy i jeżeli tak, na jakie maksymalne rozmiary plików materiał ma by podzielony, w przypadku, kiedy nośniki danych (lub pamięć operacyjna) są zbyt małe, by zmieścić większy zakres materiału. Poniżej zostanie wykalkulowana łączna ilość potrzebnego miejsca do zarchiwizowania całego materiału. 5) Wskaż miejsce, gdzie pliki archiwum mają byt zapisane 6) Nadaj hasło zabezpieczające archiwum, przed osobami nieautoryzowanymi do jego obejrzenia 7) Jeżeli wszystkie parametry, zostały już określone, wciśnij przycisk START, by rozpocząć. 6.2 Archiwizacja do formatu multimedialnego AVI Na początku należy określić format w jakim nagrania mają by zabezpieczone, format AVI, który jest multimedialną wersją nagrań, zalecany jest jako kopia dodatkowa, mająca być mniej restrykcyjną, pozwalająca jedynie na jednorazowy zrzut jednego kanału wideo, o czasie trwania nie dłuższym niż 1-2 godziny. 1) Zaznacz format plików AVI 2) Określ datę i czas początkowy archiwum 3) Określ datę i czas końcowy archiwum 4) Wybierz/Oznacz kanał wideo, który ma być skopiowany W polu Split / Rozdziel określ czy i jeżeli tak, na jakie maksymalne rozmiary plików materiał ma by podzielony, w przypadku, kiedy nośniki danych (lub pamięć operacyjna) są zbyt małe, by zmieścić większy zakres materiału. Poniżej zostanie wykalkulowana łączna ilość potrzebnego miejsca do zarchiwizowania całego materiału. 5) Wskaż miejsce, gdzie pliki archiwum mają byt zapisane 6) Jeżeli wszystkie parametry, zostały już określone, wciśnij przycisk START, by rozpocząć. 12

13 7 WebViewer dostęp przez przeglądarkę WebViewer jest aplikacją sieciową umożliwiającą wyświetlanie obrazu w czasie rzeczywistym i odtwarzanie nagrań z rejestratora za pomocą przeglądarki internetowej. 7.1 Logowanie Uwaga! Sposób podłączenia rejestratora do sieci komputerowej opisuje rozdział 5 Podłączenie rejestratora do sieci. Uwaga! Aplikacja WebViewer wymaga przeglądarki Internet Explorer w wersji 6.0 lub późniejszej. Otwórz przeglądarkę IE. W pasek adresu wpisz adres rejestratora i zatwierdź Enter. Pojawi się okno logowania: Wpisz nazwę użytkownika i hasło a następnie kliknij LOGIN. Możesz zaznaczyć Save ID w check box, aby przy następnym uruchomieniu na tym komputerze program zapamiętał użytkownika. Uwaga! Fabryczne ustawienia rejestratora dla aplikacji WebViewer to: USER ID: admin PASSWORD: Po pierwszym logowaniu zmień hasło użytkownika admin. Uwaga! Przy pierwszym połączeniu z danego komputera aplikacja ActiveX zainstaluje się automatycznie. W przypadku wystąpienia problemu z instalacją ściągnij plik instalacyjny ze strony logowania (kliknij w Download WebViewer Installer) a następnie zainstaluj go ręcznie. 13

14 Zgódź się na otwarcie i uruchomienie pliku z aplikacją. Uwaga! Jeżeli na etapie instalacji aplikacji wystąpią problemy, sprawdź ustawienia zabezpieczeń programu Internet Explorer. Znajdziesz je w Narzędzia/Opcje Internetowe/Zabezpieczenia. Aby wejść do menu w przeglądarce IE7 wciśnij klawisz Alt. 7.2 Podgląd Po poprawnym zalogowaniu w przeglądarce pojawi się podgląd bieżący z kamer podłączonych do rejestratora: 14

15 7.2.1 Podział ekranu i zmiana lokalizacji obrazu z kamery Pierwsza pokazana po zalogowaniu strona podglądu jest automatycznie podzielona na 16 lub 32 widoki z kamer zależnie od liczby kanałów rejestratora. Możesz zmienić wyświetlany podział na 1, 4, 9, 13, 16, 25, 36 kanałów przez kliknięcie na wybraną liczbę u góry strony. Kliknięcie na obraz z wybranego kanału spowoduje przejście do podglądu pojedynczego kanału. Po przełączeniu na tryb wyświetlania obrazu z jednej kamery, podwójne kliknięcie na obraz przywróci tryb wyświetlania obrazu ze wszystkich kamer. Przy wyświetlaniu obrazu ze wszystkich kamer możesz zmieniać rozkład obrazów metodą podnieś i upuść. Upuszczenie obrazu na innym obrazie spowoduje zamianę ich miejscami Wyświetlanie informacji o kanale Naciśnij prawy przycisk myszy na oknie podglądu. Z menu wybierz Caption i wybierz z podmenu informacje które chcesz wyświetlić. Show All Hide All Channel # Channel Name Time Event Speed Timezone User Count Pokaż wszystko Ukryj wszystko Numer kanału Nazwa kanału Czas Informacje o zdarzeniach Prędkość wyświetlania (ilość klatek na sekundę) Informacja o strefie czasowej Ilość użytkowników, do których przesyłany jest obraz 15

16 7.2.3 Wybór strumienia video Naciśnij prawy przycisk myszy na oknie podglądu. Wybierz Stream w rozwijanym menu i wybierz strumień którego ma używać. Możliwości wyboru będą zależeć od ustawień nagrywania rejestratora, przepustowości sieci oraz możliwości komputera, na którym strumień jest oglądany Rejestracja obrazu na dysku komputera Aby zarejestrować oglądany obraz na dysku komputera wybierz Rec Start (Rozpocznij nagrywanie) w rozwijanym menu. Rozpoczęcie nagrywania zostanie potwierdzone informacją REC 00:01 w prawym dolnym rogu obrazu. Wybierz Rec Stop (zatrzymaj nagrywanie) w rozwijanym menu aby zakończyć nagrywanie. Program wyświetli okno dialogowe zapisu pliku, w którym będziesz mógł wybrać katalog docelowy. Uwaga! Pliki nagrywane są w formacie re4, można je odtworzyć za pomocą programu Control Center Playback lub innego dedykowanego oprogramowania do odtwarzania nagrań z rejestratora VTDVR51xx. Maksymalny czas nagrania wynosi 10 minut. Ten sam efekt można osiągnąć klikając w ikonę nagrywania znajdującą się w prawym górnym rogu obrazu z kamery. 16

17 7.2.5 Zapisanie kadru na dysku komputera Aby zapisać aktualny kadr na dysku w formie pliku obrazu, wybierz Save As (zapisz jako) w rozwijanym menu. Zatrzymany obraz może być zapisany jako plik bmp, jpg lub eye Włączenie dźwięku przy podglądzie Jeżeli dźwięk skojarzony z oglądanym kanałem jest poprawnie podłączony i skonfigurowany, naciśnij prawy przycisk myszy i wybierz Listen (słuchaj) w rozwijanym menu. Domyślnie dźwięk jest wyciszony Włączanie i wyłączanie kanałów Po lewej stronie ekranu zlokalizowany jest przycisk włączenia/wyłączenia kanału. Kliknij na wybrany kanał aby go włączyć/wyłączyć. Wyłącz niepotrzebne kanały, żeby zwiększyć płynność oglądanego obrazu. Domyślnie wszystkie kanały są włączone. Ten sam efekt można osiągnąć klikając w ikonę zamknięcia kanału w prawym górnym rogu widoku z kamery. 17

18 7.2.8 Wejścia alarmowe Niebieski kolor ikony oznacza wejście alarmowe w normalnym stanie. Czerwona ikona wskazuje na wzbudzony alarm na kanale, któremu ta ikona odpowiada Sterowanie wyjściami przekaźnikowymi Ikony przekaźników wskazują na aktywność (ikona pomarańczowa) lub nieaktywność (ikona niebieska) przekaźnika. Kliknij na odpowiednią ikonę, aby zmienić stan przekaźnika. Wyjścia przekaźnikowe będą zachowywać się zgodnie z ustawieniami przekaźników (Patrz: Ustawienia przekaźników) Wejścia audio Przy pomocy ikon mikrofonu możesz włączyć lub wyłączyć dźwięk z poszczególnych kanałów. Domyślnie jest on wyłączony dla wszystkich kanałów. Regulacja głośności jest dostępna po kliknięciu w ikonę głośnika w prawym górnym rogu widoku z kamery. Zaznacz Mute aby wyciszyć kanał. 18

19 Lista zdarzeń Poniżej okien podglądu znajduje się lista ostatnich zdarzeń. Poszczególne ikony oznaczają: Wykrycie ruchu w obrazie, Zmiana stanu na wejściu alarmowym, Zmiana stanu przekaźnika, Zanik lub przywrócenie sygnału wideo Nadejście danych tekstowych z POS Zalogowanie użytkownika Zmiana konfiguracji Sterowanie kamerą PTZ Aby sterować kamerą obrotową, musi być ona najpierw podłączona i odpowiednio skonfigurowana. (Patrz: Kamery PTZ). Kontrola nachylenia i obrotu Wśród ikon u góry obrazu kamery kliknij przycisk PTZ aby aktywować interfejs obsługi PTZ. Możesz też wybrać PTZ w menu rozwijalnym. Na środku obrazu pojawi się krzyżyk. Klikaj na obrazie w celu sterowania obrotem i nachyleniem kamery. Im dalej od środka klikniesz tym szybszy będzie ruch kamery. 19

20 Kontrola przybliżenia i ostrości. Przesuń mysz do lewej lub prawej krawędzi by zobaczyć suwak kontrolujący przybliżenie i ostrość. Przesuwając suwak po lewej stronie w górę i w dół można kontrolować przybliżenie. Przesuwając suwak po prawej stronie w górę i w dół można kontrolować ostrość. Uwaga! Jeżeli kontrola ostrości nie działa, sprawdź ustawienia kamery. W niektórych kamerach uruchomienie funkcji auto-focus wyłącza możliwość ręcznego sterowania ostrością. Wywoływanie presetów Aby wywołać wcześniej zapisany preset, wciśnij na obrazie prawy przycisk myszy i wybierz na rozwijanym menu Goto Preset. Za pomocą aplikacji WebViewer możesz wywoływać presety o numerach od 1 do 16. Kontrolowanie dodatkowych funkcji kamery Służy do kontrolowania dodatkowych funkcji niektórych kamer PTZ. Sprawdź w instrukcji kamery, czy możesz użyć tych funkcji lub skontaktuj się z dystrybutorem. 20

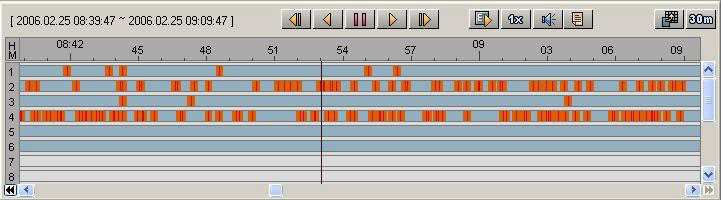

21 7.3 Odtwarzanie nagrań Uwaga! Odtwarzanie nagrań jest możliwe tylko przez administratora lub użytkownika, który ma przypisane prawa do odtwarzania materiału. Wciśnij przycisk Go w prawym górnym rogu strony. Uruchomi się odtwarzacz nagrań WebViewer Playback: Podział ekranu w trybie podglądu Odtwarzanie może być realizowane w trybie pełnoekranowym lub przy podziale ekranu na 4, 9, lub 16 kanałów. Aby wybrać podział kliknij na odpowiednią liczbę w górnej części strony. Aby przełączać się pomiędzy kanałami lub grupami nanałów użyj przycisków: Prev (Poprzednie) i Next (Następne). 21

22 7.3.2 Informacje o nagraniach Capacity: Free: From: To: Pojemność dysków twardych Ilość wolnego miejsca na dyskach Data pierwszego zarejestrowanego nagrania Data ostatniego zarejestrowanego nagrania Niebieski pasek pokazuje procentową zajętość dysków Kalendarz wyszukiwania Czarne numery oznaczają obecność nagrań dla danego dnia miesiąca. Strzałkami wybierz miesiąc, który cię interesuję, wybierz dzień i wpisz godzinę. Kliknij Go to, aby przejść do żądanego fragmentu nagrań. 22

23 7.3.4 Kontrolowanie odtwarzania Bezpośrednio pod obrazem z kamer znajduje się suwak, który służy do szybkiego przeszukiwania nagrań. Zakres suwaka pokazany jest poniżej po lewej stronie. 1. Zakres suwaka (przedział czasu obejmowany przez suwak) 2. Przyciski przewijania zakresu. 3. Przyciski odtwarzania: Jedna klatka do tyłu / do przodu Odtwarzanie do tyłu / do przodu Pauza 4. Przycisk ustawiania prędkości odtwarzania. Możliwe ustawienia to 0.5x, 1x, 2x, 4x, 16x, 32x, 64x. 5. Przycisk zmiany zakresu suwaka. Możliwe ustawienia to: 10min, 30min, 1godz, 3 godz, 6 godz, 12 godz, 24 godz. 6. Przycisk włączenia / wyłączenia wspomagania DirectX. 7. Przycisk włączenia / wyłączenia dźwięku. 8. Suwak kontroli głośności. 23

24 7.3.5 Zapisanie kadru z nagrania na dysku komputera Kliknij na kanał, z którego kadr chcesz zachować na dysku, zostanie on zaznaczony przerywaną linią. Kliknij przycisk Save. W okno dialogowe wpisz komentarz do kadru, który zostanie zawarty w pliku obrazu. Wybierz, które informacje chcesz zapisać w piku: Name - Nazwa kanału Date - Data i godzina Event - Aktualne zdarzenie Naciśnij OK aby otworzyć okno dialogowe które zapisze plik. Obraz może być zapisany tylko jako plik bmp. 24

25 7.3.6 Drukowanie Kliknij na kanał, z którego kadr chcesz wydrukować, zostanie on zaznaczony przerywaną linią. Kliknij przycisk Print. W okno dialogowe wpisz komentarz do kadru, który zostanie wypisany na wydruku i kliknij OK. Wydrukowane materiały zawierają datę wydruku, nazwę kanału, datę nagrania, komunikat o zdarzeniu, oraz komentarz do kadru Zapisanie fragmentu nagrania na dysku komputera Kliknij na Backup, pojawi się okno wyboru opcji zapisu. Najpierw wybierz format pliku wynikowego re4 lub avi. Uwaga! Do odtwarzania plików re4 niezbędny jest program Control Center Playback lub inne dedykowane oprogramowanie do odtwarzania nagrań z rejestratora VTDVR51xx. Pliki avi mogą być odtwarzane przy pomocy dowolnego odtwarzacza plików video na każdym komputerze, na którym zainstalowany jest kodek XVID. 25

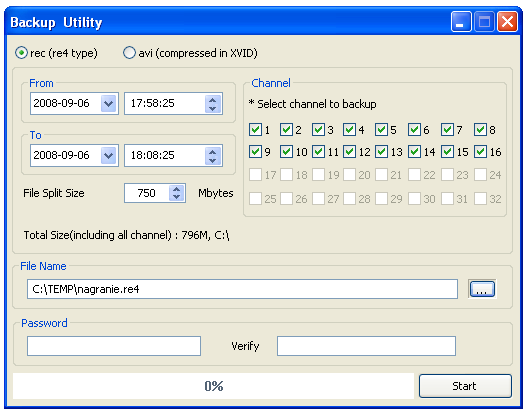

26 Zapis w formacie re4 W pliku formatu re4 możesz umieścić nagrania z wielu kanałów. Wybierz zakres czasowy nagrania, jakie chcesz zapisać na komputerze, korzystając z pól From (od) i To (do). W polu File Split Size wpisz maksymalny rozmiar tworzonego pliku w megabajtach. Jeżeli nagranie będzie większe niż określona wartość, program będzie dzielił zapisywane nagranie na kilka plików. Pole Total Size informuje o całkowitej objętości zapisywanych nagrań. W polu Channel zaznacz, które kanały mają być zawarte w nagraniu. W polu File Name wpisz pełną ścieżkę z nazwą tworzonego pliku. Możesz też skorzystać z klawisza po prawej stronie pola, aby otworzyć okno przeglądania folderów. W polu Password możesz ustawić hasło, które będzie niezbędne do odtworzenia nagrania. Wciśnij przycisk Start aby rozpocząć zapis nagrania na dysk. O postępie będzie informował pasek na dole okna. 26

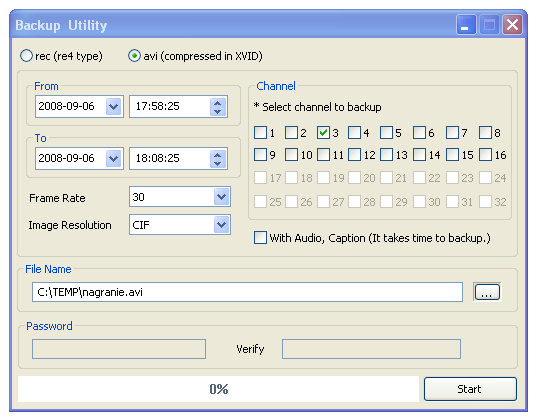

27 Zapis w formacie AVI W pliku formatu AVI możesz umieścić nagranie z jednego kanału. Wybierz zakres czasowy nagrania, jakie chcesz zapisać na komputerze, korzystając z pól From (od) i To (do). W polu Frame Rate wpisz ilość klatek na sekundę dla zapisywanego nagrania. W polu Image Resolution wybierz rozdzielczość. W polu Channel zaznacz, obraz z którego kanału ma być zapisywany. Zaznacz With Audio, Caption jeżeli chcesz, aby plik zawierał dźwięk oraz datę nagrania. W polu File Name wpisz pełną ścieżkę z nazwą tworzonego pliku. Możesz też skorzystać z klawisza po prawej stronie pola, aby otworzyć okno przeglądania folderów. W polu Password możesz ustawić hasło, które będzie niezbędne do odtworzenia nagrania. Wciśnij przycisk Start aby rozpocząć zapis nagrania na dysk. O postępie będzie informował pasek na dole okna. 27
