1 Quick Installation Guide English 繁 中 簡 中 日 本 語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska Central Management Software

2 Sprawdź zawartość pakietu Płyta CD z oprogramowaniem Skrócona instrukcja instalacji Kluczowe Dongle Tabela zawartości Instalacja VAST 112 Instalowanie oprogramowania VAST 112 Konfiguracja VAST LiveClient 114 Aktywacja VAST LiveClient 114 Interfejs użytkownika VAST LiveClient 114 Jak dodawać urządzenia 115 Jak dodawać podstacje 117 Konfiguracja VAST Playback 119 Aktywacja VAST Playback 119 Interfejs użytkownika VAST Playback 119 Jak oglądać nagrane video 120 Polski PL - 111

3 Instalacja VAST Instalowanie oprogramowania VAST 1. Uruchom VAST_Setup.exe na twoim komputerze i określ miejsce w którym program zostanie zainstalowany. 2. Wybierz pozycje, które chcesz zainstalować a następnie kliknij Dalej, aby kontynuować. Aplikacja-klient Serwer aplikacji 3. Ustaw nazwę użytkownika i hasło dla serwera VAST. PL - 112

4 a. Serwer VAST będzie domyślnie przechowywał nagrane pliki medialne pod c:\recording. Kliknij w Przeglądaj aby zmienić ścieżkę jeśli planujesz przechowywanie danych pod inną ścieżką. Następnie kliknij Dalej, aby kontynuować. b. Poczekaj, aż proces instalacji się zakończy, a następnie kliknij Zamknij, aby opuścić program instalacyjny. Polski PL - 113

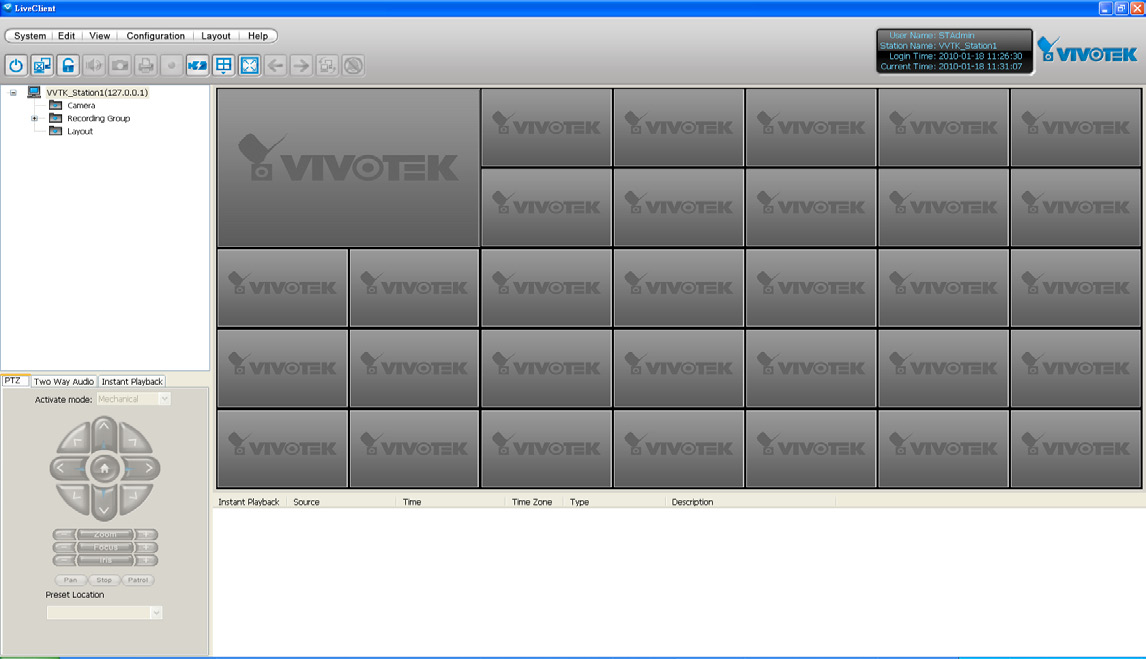

5 Konfiguracja VAST LiveClient Aktywacja VAST LiveClient 1. Po zainstalowaniu, uruchom program VAST LiveClient. 2. Wprowadź adres IP, nazwę użytkownika, hasło i port komunikacji serwera VAST. 3. Kliknij w Login, a wyświetli się okno monitorujące. Interfejs użytkownika VAST LiveClient E C B A F D G A. Pasek menu B. Pasek szybkiego dostępu C. Hierarchiczne drzewo zarządzania D. Panel sterujący kamery E. Pasek stanu F. Okno monitorujące video na żywo G. Okno zdarzeń PL - 114

6 Jak dodawać urządzenia Wybierz stację z drzewka zarządzania hierarchicznego; kliknij Configuration [Konfiguracja] > Camera Management [Zarządzanie kamerami] > Batch insert camera [Grupowe dodawanie kamer] na pasku menu (lub kliknij prawym klawiszem stację docelową, a następnie wybierz Camera Management [Zarządzanie kamerami] > Batch insert camera [Grupowe dodawanie kamer]). Wyświetli się okno dodawania grupowego. a a. Kliknij Search [Szukaj], aby otworzyć okno Search Camera [Wyszukiwania kamer]. b. Możliwe jest wybranie wszystkich kamer lub kamer, które nie są dodane korzystając ze znaczników w górnej części. b c. Możliwe jest także określenie warunków wyszukiwania przy użyciu następujących kryteriów: c Zakres IP: Wprowadź zakres adresów IP (w klasie C w zapisie dziesiętnym z kropkami), aby zawęzić listę, IP z prefiksem: Wpisz prefiks adresu IP, aby zawęzić listę. Model z prefiksem: Użytkownik może wpisać część nazwy modelu lub całą nazwę modelu d kamery, aby zawęzić wyniki wyszukiwania. Polski PL - 115

7 Adres MAC z prefiksem: Możliwe jest wpisanie prefiksu adresu MAC kamery, aby zawęzić wyniki wyszukiwania. d. Po przefiltrowaniu wyszukiwania, można wybierać kamery za pomocą pojedynczych kliknięć lub zaznaczyć Select All [Wybierz wszystkie], aby dodać je do listy dodawania grupowego. Następnie kliknąć OK, aby zakończyć wyszukiwanie.. e. Wszystkie wybrane kamery zostaną wyświetlone na liście dodawania grupowego z dodatkowymi informacjami oraz stanem połączenia. Po kliknięciu na kamerę, po prawej stronie wyświetlony zostanie podgląd na żywo, co ułatwia zidentyfikowanie kamery na liście. Chcąc usunąć kamerę z listy, kliknij ikonę śmietnika. e f f. W dolnej części ekranu znajduje się pole umożliwiające zmianę ustawień kamery, w tym ustawień połączenia i ustawień nagrywania. Nowe ustawienia można zastosować do każdej kamery na liście lub kliknąć Apply to All [Zastosuj do wszystkich], aby zastosować tę samą konfigurację do wszystkich kamer. Więcej informacji na temat ustawień połączenia oraz ustawień nagrywania można znaleźć w podręczniku użytkownika. PL - 116

8 g. Kliknij w Wyjście, aby opuścić okno zarządzające kamerą i powróć do okna monitorującego. h. Po powrocie do głównego okna znajdziesz nowo dodane urządzenia wyświetlone pod stacją i video na żywo w komórce video. Jak dodawać podstacje Serwer VAST pozwala na zbudowanie hierarchicznego systemu zarządzajacego poprzez dodawnie podstacji pod stację główna. Ustawienia przekazu Przed dodaniem podstacji, proszę podążać za poniższymi instrukcjami, aby najpierw odblokować Ustawienia przekazu w podstacji. Okno z ustawieniami przekazu wyskoczy. Sprawdź Pozwolenie na połączenie przekazu i wprowadź hasło. Następnie kliknij w OK, aby odblokować ustawienie. Polski PL - 117

9 Wstaw podstację Wybierz stację z hierarchicznego drzewa zarządzania; kliknij w Configuration > Zarządzanie stacją na pasku menu (lub prawym klawiszem myszy kliknij w docelową stację, następnie wybierz Zarządzanie stacją). Okno zarządzające stacją wyskoczy. a d c d b f a. Wprowadź adres IP i hasło (określone w ustawieniach przekazu). b. Możesz również kliknąć w Szukaj stacji, aby wyszukać wszelkich serwerów VAST i ST7501 w LAN. c. Kliknij w klawisz Hierarchiczna lista podstacji, aby sprawdzić czy znajdują się tam podstacje. d. Kliknij Wstaw, aby dodać podstację do docelowej stacji. Podstacja pojawi się w hierarchicznym drzewie zarządzania. e. Aby dodać wiecej podstacji do stacji docelowej, powtórz powyższe czynności. f. Po zakończeniu, kliknij Zamknij, aby wyjść z okna zarządzającego stacją i powrócić do głównego okna. g. Po powrocie do głównego okna znajdziesz nowo dodane stacje wyświetlone pod hierarchicznym oknem zarządzania. PL - 118

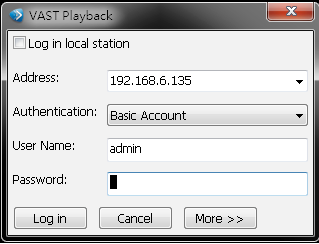

10 Konfiguracja VAST Playback Aktywacja VAST Playback 1. Po zainstalowaniu, uruchom program VAST Playback. 2. Wprowadź adres IP, nazwę użytkownika, hasło i port komunikacji serwera VAST. 3. Kliknij w Login a okno odtwarzania wyświetli sie. Interfejs użytkownika VAST Playback A B C D E Polski A. Pasek menu B. Pasek szybkiego dostępu C. Panel Query (Przeglądanie/Czas wyszukiwania/ Wyszykiwanie zdarzenia/przegląd logowania) D. Pasek stanu E. Okno odtwarzania nagranego video F. Panel kontrolny Play G. Lista videoklipów F G PL - 119

11 Jak oglądać nagrane video 1. Na przeglądanej stronie, prawym klawiszem myszy kliknij w stację, urządzenie lub datę i kliknij Refresh odśwież, aby wyświetlić nagrany videoklip. Możliwe jest także wykorzystanie menu z zakładkami do poszukiwania nagranych filmów poprzez menu Time [Czasu], Event [Wydarzeń], Bookmark [Zakładek] itp. 2. Kliknij w pozycję data w hierarchicznym oknie zarządzania. Odpowiedni, nagrany videoklip znajdzie sie na liście klipów. Podwójnie kliknij w videoklip lub przeciągnij go do okna wyświetlajacego video. PL - 120

12 3. Jeśli chcesz ponownie zobaczyć wszytkie klipy nagrane w tym samym czasie, wybierz datę i przeciagnij ją do komórki video. Polski PL - 121

13 P/N: G Ver.1.2 Copyright c 2014 VIVOTEK INC. All rights reserved.
