RIA FC 5 OSIOWE CENTRUM OBRÓBCZE O WYSOKIEJ PRĘDKOŚCI [FREZARKA BRAMOWA]

Transkrypt

1 AT RIA FC 5 OSIOWE CENTRUM OBRÓBCZE O WYSOKIEJ PRĘDKOŚCI [FREZARKA BRAMOWA]

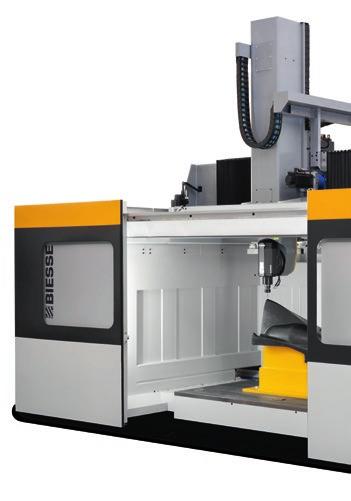

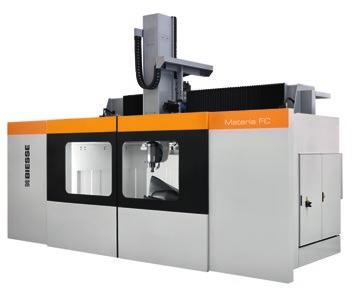

2 MAKSYMALNA PRECYZJA I WYDAJNOŚĆ RYNEK WYMAGA zmiany w procesach produkcyjnych, która pozwoliłyby na przyjęcie jak największej ilości zamówień, przy równoczesnym zachowaniu wysokich standardów jakości, personalizacji produktów oraz zachowaniu krótkich i pewnych terminów wykonania. BIESSE ODPOWIADA oferując innowacyjne rozwiązania technologiczne do obróbki materiałów zaawansowanych. Materia FC to pięcioosiowe centrum obróbcze ze strukturą overhead gantry i ruchomą bramą, zaprojektowana do wykonywania z dużą prędkością obróbek materiałów zaawansowanych i aluminium o złożonych kształtach, które wymagają dużej precyzji i ciągłej interpolacji osi. Materia FC została stworzona żeby zaspokoić najbardziej różnorodne wymagania gałęzi przemysłu zajmujących się produkcją form, elementów dla lotnictwa, przemysłu samochodowego i sportów motorowych. 2

3 MATERIA FC ESTREMA AFFIDABILITÀ E ROBUSTEZZA ALTO LIVELLO DI PRECISIONE E QUALITÀ MASSIMA PULIZIA DELLA FABBRICA E DEL PRODOTTO 3

4 MAKSYMALNA NIEZAWODNOŚĆ I MASYWNOŚĆ Masywna struktura ze stali elektrospawanej jest efektem dokładnych analiz elementów końcowych i gwarantuje wysoką wydajność i dynamikę, bez konieczności rezygnowania ze sztywności i precyzji niezbędnych do zapewnienia wysokiej jakości w obróbce produktu końcowego. Wszystkie osie X,Y,Z posuwają się po szynach rektyfikowanych i na wózkach z recyrkulacją kulek chronioną osłoną mieszkową, co zapewnia maksymalną stabilność i precyzję maszyny. CAŁKOWICIE ZAMKNIĘTA KONSTRUKCJA ORAZ ŁAŃCUCHY KINEMATYCZNE UMIEJSCOWIONE W CAŁOŚCI W GÓRNEJ CZĘŚCI MASZYNY ZAPEWNIAJĄ WYSOKI STOPIEŃ BEZPIECZEŃSTWA OPERATORA. 4

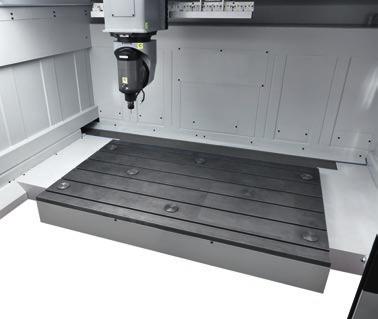

5 MATERIA FC Maszyna oferuje wiele możliwości obróbczych, a jej zwarte wymiary umożliwiają łatwe ulokowanie w każdej przestrzeni produkcyjnej. U podstawy obszaru roboczego maszyny jest zainstalowany solidny stół z żeliwa, na którym są wykonane poprzeczne szczeliny w kształcie litery T, służące pomiarowi i mocowaniu elementów do obróbki. 5

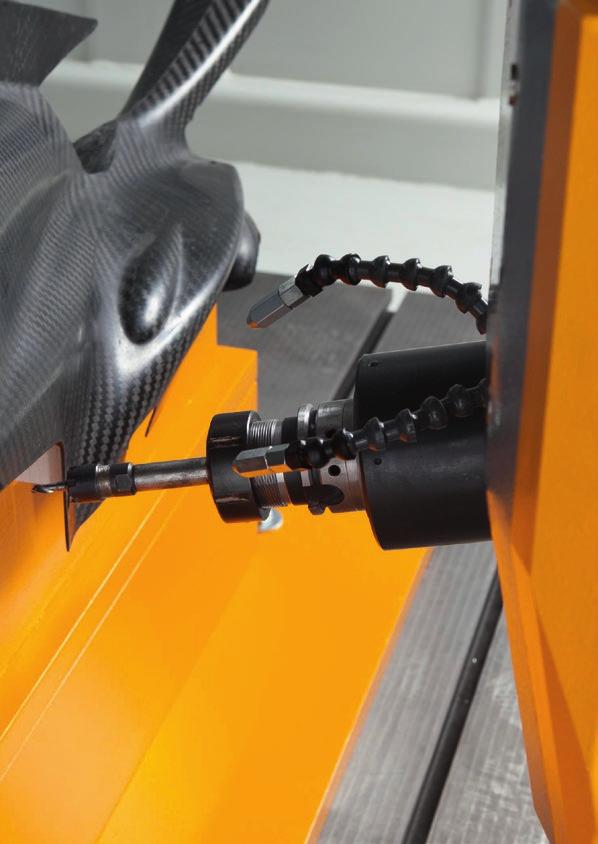

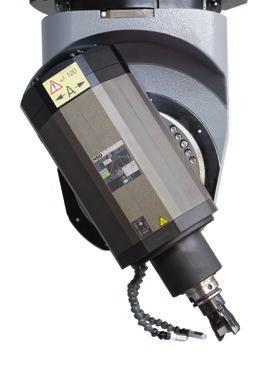

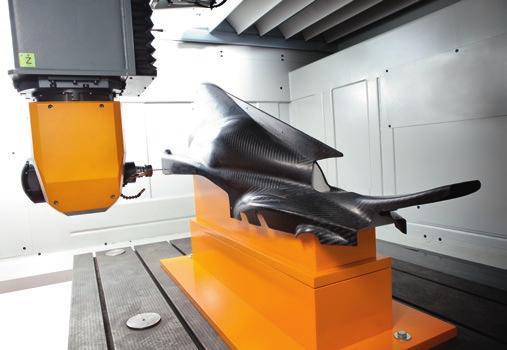

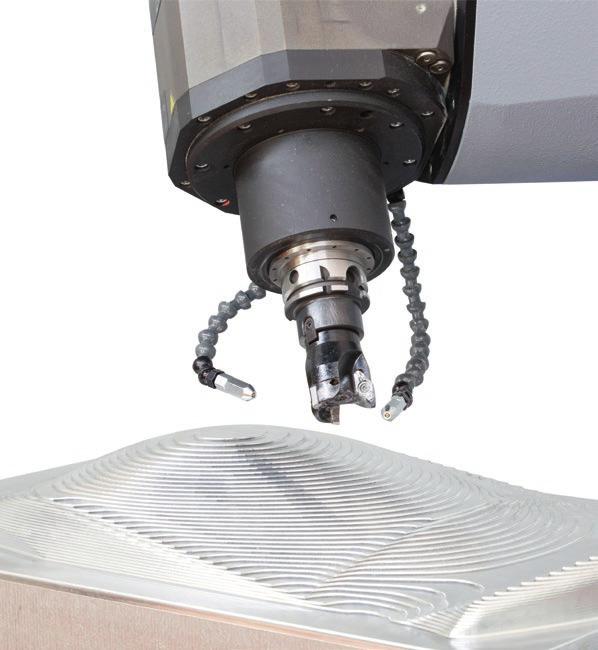

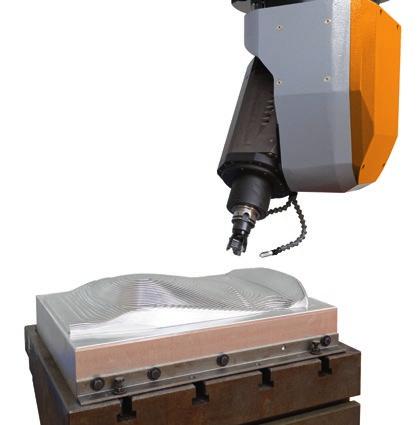

6 WYSOKI POZIOM PRECYZJI I JAKOŚCI Centrum obróbcze jest wyposażone w głowicę dwuskrętną do ciągłej obróbki elementów trójwymiarowych na 5 osiach. Głowice mają zredukowane wymiary, zapewniają sztywność strukturalną, tłumienie wibracji. MASZYNA MOŻE ZOSTAĆ WYPOSAŻONA W LINIAŁY OPTYCZNE ODPOWIADAJĄCE PROWADNICOM LINIOWYM I POZWALAJĄCE ZNACZNIE ZWIĘKSZYĆ DOKŁADNOŚĆ MASZYNY. Materia FC może zostać wyposażona w sondę laserową do presettingu narzędzi oraz w czujnik sterowany radiowo do uzyskiwania współrzędnych oraz pomiaru elementu. W zależności od typu obróbki, Materia CL może zostać wyposażona w system smarowania i chłodzenia spray mist zewnętrzny w stosunku do wrzeciona lub po prostu w system ze sprężonym powietrzem. 6

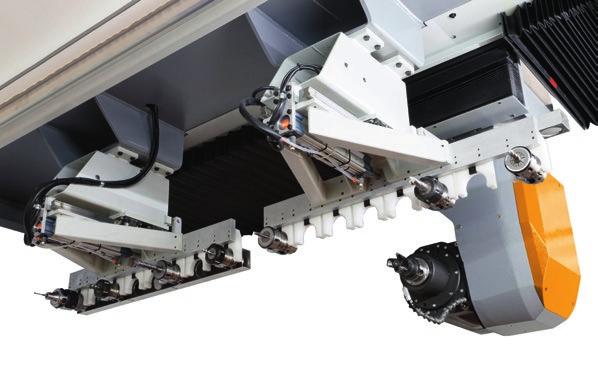

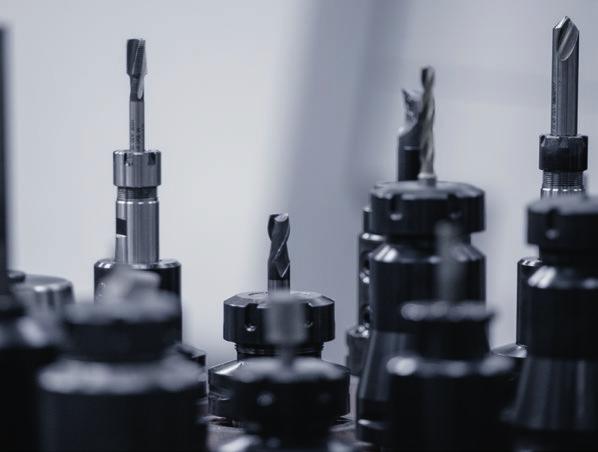

7 MATERIA FC CL Pojemny magazyn narzędzi porusza się wraz z portalem i jest chroniony podczas poszczególnych etapów obróbki. WYSOKOWYDAJNE ELEKTROWRZECIONO 22 KW 7

8 ECH OLO Y KREATYWNA TECHNOLOGIA Wszechstronność, precyzja i dynamika to atuty maszyn Materia. Centra obróbcze sterowane numerycznie, zdolne do obróbki materiałów z wielu tworzyw sztucznych i kompozytów, bardzo się od siebie różniących, gwarantując dokładność i stałą niezawodność. Jakość i precyzja elektrowrzecion, liczne opcjonalne i standardowe systemy dostępne w eksploatacji materiału obrabianego, dwa systemy sterowania (Heidenhain TNC 640 lub Siemens SINUMERIK 840D SL, szczególnie wymagane w sektorze motoryzacyjnym), solidna struktura i doskonałe połączenie między szybkością i precyzją. Różnorodność modeli będących w stanie zaspokoić wszystkie potrzeby produkcyjne. 8

9 9

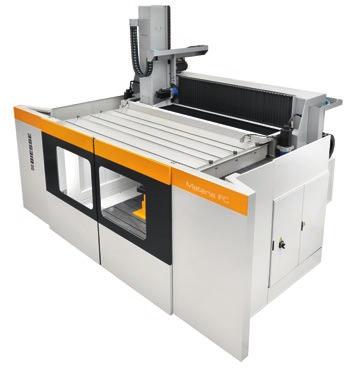

10 MAKSYMALNA CZYSTOŚĆ ZAKŁADU I PRODUKTU Materia FC może zostać wyposażona w skuteczny system zasysania pyłów obróbczych oraz w pokrywę górną całkowicie zakrywającą maszynę eliminującą wydostawanie się dymów, pyłów oraz wiórów poza obszar obróbki danego elementu. Wózek do zbierania skrawków zapewniający maksymalną czystość. Zamontowana na korpusie maszyny wisząca konsola z ergonomicznym panelem sterowania numerycznego. ABY LEPIEJ DOSTOSOWAĆ SIĘ DO WYMAGAŃ RYNKU, MATERIA FC JEST DOSTĘPNA W DWÓCH WERSJACH, Z DWOMA RÓŻNYMI TYPAMI STEROWANIA NUMERYCZNEGO: SIEMENS SINUMERIK 840D SL I HEIDENHAIN TNC

11 DANE TECHNICZNE MATERIA FC PRZEJAZDY OSI X Y Z mm mm mm Materia FC WYMIARY W L H Waga mm mm mm kg Materia FC PRĘDKOŚĆ OSI X Y Z m/min m/min m/min Materia FC MASZYNA PODCZAS PRACY - GŁOWICĘ HS678 mm Odległość od czoła wrzeciona do stołu roboczego 1260 Pivot 250 Zakres roboczy (czoło wrzeciona) X 1000 Y 2100 Z 950 Dane techniczne i ilustracje nie są wiążące. Niektóre zdjęcia mogą przedstawiać urządzenia wraz z akcesoriami opcjonalnymi. Biesse Spa zastrzega sobie prawo do nanoszenia ewentualnych poprawek bez wcześniejszego uprzedzenia. Szacowany poziom ciśnienia akustycznego A (LpA) podczas pracy na stanowisku operatora maszyny z pompami łopatkowymi Lpa=79dB(A) Lwa=96dB(A). Szacowany poziom ciśnienia akustycznego A (LpA) na stanowisku operatora i poziom mocy dźwięku (LwA) podczas pracy z maszyną z pompami krzywkowymi Lwa=83dB(A) Lwa=100dB(A). Niepewność wymiaru K db(a) 4. Detekcja została przeprowadzona zgodnie z normami UNI EN 848-3:2007, UNI EN ISO 3746: 2009 (moc dźwięku) oraz UNI EN ISO 11202: 2009 (ciśnienie akustyczne na stanowisku operatora) podczas przechodzenia płyt. Wskazane wartości hałasu przedstawiają poziom emisji i niekoniecznie są bezpiecznymi poziomami operacyjnymi. Pomimo, że istnieje związek pomiędzy poziomami emisji i poziomami ekspozycji, nie może on być wykorzystywany dla rzetelnego ustalenia czy niezbędne są dodatkowe środki ostrożności. Do czynników, które warunkują poziom ekspozycji, na którą wystawieni są pracownicy, wliczyć trzeba czas trwania ekspozycji, cechy miejsca pracy, inne źródła pyłu i hałasu jak również liczbę maszyn i inne towarzyszące procesy. W każdym wypadku niniejsze informacje pozwolą użytkownikowi maszyny na dokonanie optymalnej oceny niebezpieczeństwa i ryzyka. 11

12 ERV CE & ARTS Bezpośrednia i natychmiastowa koordynacja pomiędzy Service i Parts dla zgłoszeń o interwencję. Personel Biesse oferuje wsparcie Key Customers w siedzibie lub u Klienta. BIESSE SERVICE Instalacja i start-up maszyn i urządzeń. Training center do szkolenia pracowników technicznych Biesse, filii, dystrybutorów i bezpośrednio Klientów. Przeglądy, aktualizacje, naprawy, konserwacja. Rozwiązywanie problemów i diagnostyka zdalna. Aktualizacje oprogramowania. 500 pracowników technicznych Biesse Field we Włoszech i na świecie. 50 pracowników technicznych Biesse działających w tele-service. 550 pracowników technicznych u autoryzowanych dystrybutorów. 120 wielojęzycznych kursów szkoleniowych każdego roku. 12

13 Grupa Biesse promuje, podtrzymuje i rozwija bezpośrednie i konstruktywne relacje z Klientem, w celu poznania jego wymagań, doskonalenia produktów i usług posprzedażowych poprzez dwie jednostki temu poświęcone: Biesse Service i Biesse Parts. Może również poszczycić się siecią globalną i wysoko wyspecjalizowanym zespołem, oferując na całym świecie usługi dla Klienta oraz wymianę części zamiennych do maszyn on-site i on-line 24/7. BIESSE PARTS Oryginalne części zamienne Biesse oraz zestawy części dostosowane do modelu maszyny. Wsparcie w określeniu części zamiennej. Kurierzy DHL, UPS i GLS rezydujący w magazynach części zamiennych Biesse i liczne dzienne dostawy. Czas przetwarzania zoptymalizowany dzięki szerokiej sieci dystrybucji na świecie i zautomatyzowanym magazynom outsourcingowym z delokalizacją i automatycznymi magazynami. 92% zgłoszeń dot. przestojów maszyn przetworzonych w ciągu 24 godzin. 96% zgłoszeń terminowo przetworzonych. 100 pracowników działu części zamiennych we Włoszech i na świecie. 500 zamówień przetwarzanych każdego dnia. 13

14 UPM MODENA: OD POMYSŁU DO GOTOWEGO PRODUKTU Matteo Gualdi to dyrektor handlowy Upm, spółki z miasta Modena, obecnej od ponad siedemdziesięciu lat w sektorze visual communcation i neonów świetlnych oraz ostatnio również w sektorze general contractor. Jesteśmy w stanie opowiada Gualdi zaoferować rozwiązania «pod klucz», od pomysłu do gotowego produktu, dostosowane do wszelkich oczekiwań, realizując własnymi środkami wszystkie aspekty projektowe, techniczne, biurokratyczne i logistyczne dzięki wysoko wykwalifikowanym pracownikom technicznym i graficznym, którzy pracują na nowatorskimi sprzęcie i używają innowacyjnych materiałów. Grupa Biesse odegrała strategiczną rolę w realizacji drogi Upm ku innowacyjności: Zawsze używaliśmy maszyn, które można by nazwać trochę niszowymi. Później jednak postanowiliśmy zaopatrzyć się w maszynę bardziej zaawansowaną technologicznie i wydajniejszą: znaleźliśmy ją w ofercie zaproponowanej przez grupę Biesse. UPM-ITALY.COM
