1 BROSZURA PRODUKTU Trackery Leica Absolute Rozwiązania pomiarowe Leica

2 Leica Absolute Tracker AT402 z sondą B-Probe Ultra przenośny system pomiarowy klasy podstawowej Leica B-Probe to ręczne i zasilane bateryjnie urządzenie do pomiaru punktów stworzone z myślą o Leica Absolute Tracker AT402 - najbardziej przenośnym trackerze laserowym firmy Hexagon Metrology. Ze względu na wyjątkową mobilność, niewielkie rozmiary oraz bezprzewodowe działanie, urządzenie może dokonywać pomiarów w miejscach niedostępnych zarówno dla trackerów laserowych 3D, jak i tradycyjnych optycznych systemów pomiarowych. Leica AT402: radialny zasięg -160 m od instrumentu 2 LEICA B-PROBE

3 System pomiarowy w bagażu podręcznym Nieustająca pogoń za rozwiązaniami przenośnymi: cały tracker laserowy waży jedynie 8 kg i bez problemu mieści się zarówno w bardzo małych samochodach, jak i schowkach na bagaż podręczny w samolocie. Rozmiar nie ma znaczenia Leica B-Probe mierzy trudnodostępne punkty 3D w przestrzeni pomiarowej do 20 m (średnica) dookoła Leica Absolute Tracker AT402. Zakres kątowego obrotu lunety trackera jest nieograniczony, dzięki czemu Leica AT402 może mierzyć w poziomie w zakresie pełnego kąta 360 i 290 w pionie. Dla bardzo dużych detali, które wymagają wysokiej dokładności pomiarowej, przestrzeń pomiarowa może zostać rozszerzona bez utraty dokładności poprzez zmianę stanowiska pomiarowego. Leica B-Probe: Leica B-Probe: radialny zasięg - 10 m od instrumentu LEICA B-PROBE 3

4 Leica Absolute Tracker AT960 z sondą T-Probe Wyjątkowo wydajny system pomiarowy 6DoF (sześć stopni swobody) Leica T-Probe to przenośna, bezprzewodowa sonda, nie wymagająca użycia mechanicznego ramienia, służąca do pomiaru ukrytych, trudnodostępnych punktów za jednym przejściem przy minimalnych czasach ustawiania. Urządzenie ustanawia nowe standardy w przemyśle. Tysiące użytkowników czerpie korzyści dzięki zwiększeniu szybkości pomiaru punktów, automatycznej identyfikacji trzpienia pomiarowego oraz wielofunkcyjnym przyciskom, które mogą być konfigurowane przez operatora. Bardzo dokładna kontrola Dopasowany do potrzeb Automatyczna identyfikacja trzpienia Bezprzewodowa kontrola klienta trzpień pomiarowy trudnodostępnych punktów 4 LEICA T-PROBE

5 Przestrzeń pomiarowa do 60 m (ø) Wraz z trackerem laserowym Leica Absolute Tracker AT960 sonda Leica T-Probe tworzy wszechstronne, bardzo wydajne rozwiązanie pomiarowe, które dostarcza danych metrologicznych w czasie rzeczywistym. Mała, lekka, przyjazna dla użytkownika i dużo bardziej dokładna niż jakakolwiek inna ręczna sonda na świecie - Leica T-Probe gwarantuje coś więcej niż 6 stopni swobody - oferuje odpowiednią metodę pomiarową. Łącząc indywidualne opcje sprzętowe z zadaniami pomiarowymi sonda Leica T-Probe pozostaje bardzo dokładna w przestrzeni pomiarowej do 60m (ø) w jednym przebiegu. Skanowanie laserowe i sterowanie maszyną Wszystkie systemy Leica Absolute Tracker AT960 6DoF (sześć stopni swobody) mogą zostać wyposażone w Leica T-Scan 5 - bardzo szybki skaner laserowy 3D dla najbardziej wymagających zastosowań w 60 m przestrzeni pomiarowej (ø). Urządzenie Leica Absolute Tracker AT960 jest również gotowe na zautomatyzowane działanie, dostarczając w sposób wysoce dynamiczny danych do kontroli i sterowania maszynami. LEICA B-PROBE T-PROBE 5

6 Porównanie rozwiązań pomiarowych Leica Absolute Tracker Leica T-Probe Leica B-Probe Maks. zakres pomiarowy (ø) 60 m 20 m Zakres z relokacją instrumentu (ø): 160 m 320 m Dokładność U xyz mm* 0.2 mm Działanie bezprzewodowe Standardowy czas pracy przy 1 zasilaniu bateryjnym 12 godzin > 6 godzin Liczne programowalne przyciski Natychmiastowa widoczna reakcja Automatyczna identyfikacja trzpienia Liczne pozycje pracy trzpieni pomiarowych Interakcja w postaci dźwięku Niepewność pomiaru współrzędnej U xyz jest określona jako odchyłka zmierzonej współrzędnej od współrzędnej nominalnej tego punktu. Wszystkie specyfikacje są wyznaczone zgodnie z normą ISO * Dodatkowa niepewność pomiaru T-Probe zostanie dodana do istniejącej niepewności pomiaru współrzędnej U xyz Leica Absolute Tracker AT960 dla uzyskania całkowitej niepewności pomiaru współrzędnej U xyz zgodnie z przewodnikiem ISO/IEC Guide 98-3: LEICA ROZWIĄZANIA B-PROBEPOMIAROWE LEICA ABSOLUTE TRACKERS

7 Typowa dokładność pomiaru wzorca długości Dokładność w mm* Leica B-Probe Leica T-Probe Leica AT960/ * Typowa dokładność jest równa połowie MPE. Odległość w m ROZWIĄZANIA POMIAROWE LEICA ABSOLUTE LEICA TRACKERS B-PROBE 7

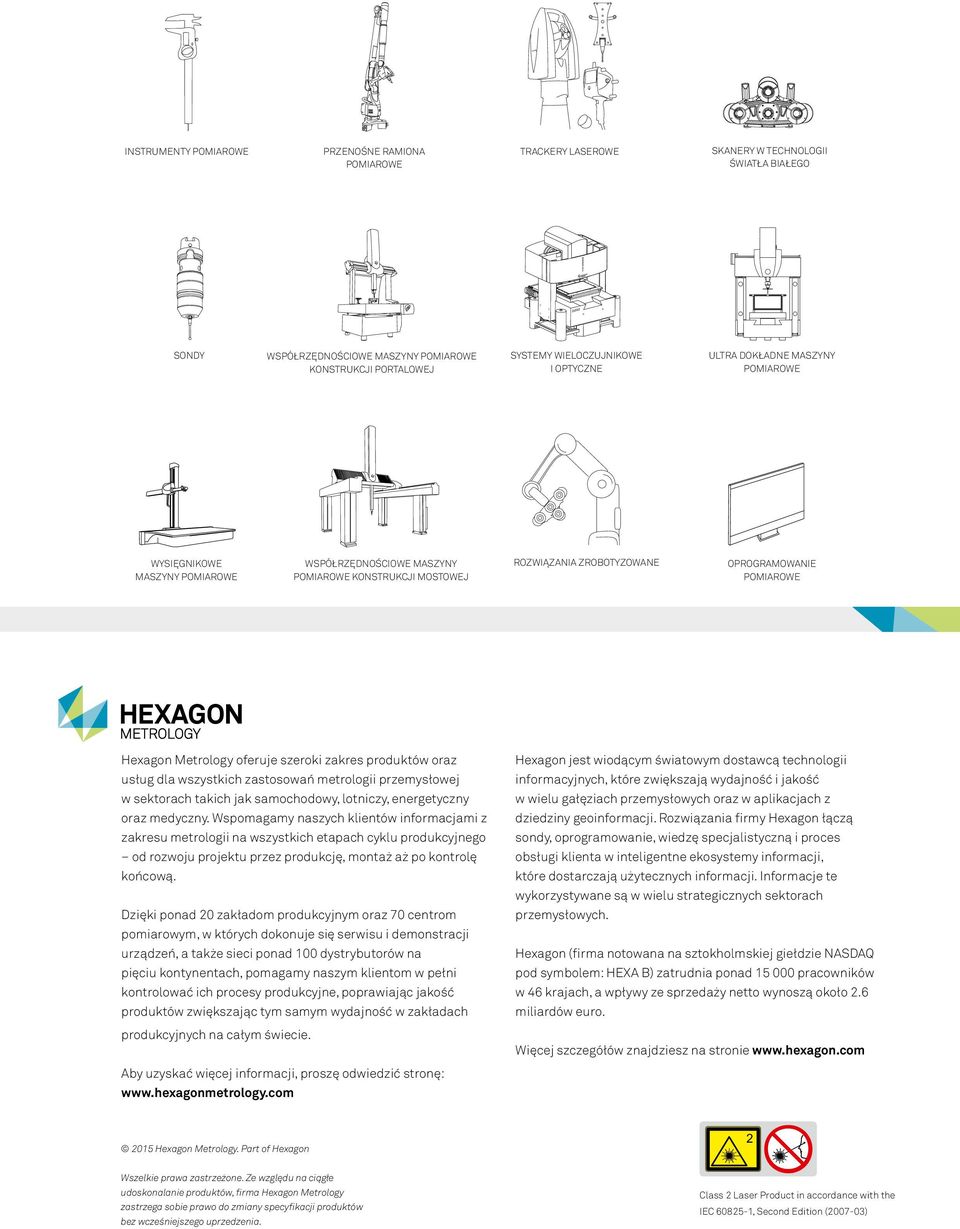

8 Instrumenty pomiarowe Przenośne ramiona pomiarowe Trackery laserowe Skanery w technologii światła białego Sondy Współrzędnościowe maszyny pomiarowe konstrukcji portalowej Systemy wieloczujnikowe i optyczne Ultra dokładne maszyny pomiarowe Wysięgnikowe maszyny pomiarowe Współrzędnościowe maszyny pomiarowe konstrukcji mostowej Rozwiązania Zrobotyzowane Oprogramowanie pomiarowe Hexagon Metrology oferuje szeroki zakres produktów oraz usług dla wszystkich zastosowań metrologii przemysłowej w sektorach takich jak samochodowy, lotniczy, energetyczny oraz medyczny. Wspomagamy naszych klientów informacjami z zakresu metrologii na wszystkich etapach cyklu produkcyjnego od rozwoju projektu przez produkcję, montaż aż po kontrolę końcową. Dzięki ponad 20 zakładom produkcyjnym oraz 70 centrom pomiarowym, w których dokonuje się serwisu i demonstracji urządzeń, a także sieci ponad 100 dystrybutorów na pięciu kontynentach, pomagamy naszym klientom w pełni kontrolować ich procesy produkcyjne, poprawiając jakość produktów zwiększając tym samym wydajność w zakładach produkcyjnych na całym świecie. Hexagon jest wiodącym światowym dostawcą technologii informacyjnych, które zwiększają wydajność i jakość w wielu gałęziach przemysłowych oraz w aplikacjach z dziedziny geoinformacji. Rozwiązania firmy Hexagon łączą sondy, oprogramowanie, wiedzę specjalistyczną i proces obsługi klienta w inteligentne ekosystemy informacji, które dostarczają użytecznych informacji. Informacje te wykorzystywane są w wielu strategicznych sektorach przemysłowych. Hexagon (firma notowana na sztokholmskiej giełdzie NASDAQ pod symbolem: HEXA B) zatrudnia ponad pracowników w 46 krajach, a wpływy ze sprzedaży netto wynoszą około 2.6 miliardów euro. Więcej szczegółów znajdziesz na stronie Aby uzyskać więcej informacji, proszę odwiedzić stronę: Hexagon Metrology. Part of Hexagon 2 Wszelkie prawa zastrzeżone. Ze względu na ciągłe udoskonalanie produktów, firma Hexagon Metrology zastrzega sobie prawo do zmiany specyfikacji produktów bez wcześniejszego uprzedzenia. Class 2 Laser Product in accordance with the IEC , Second Edition ( )
